Gutachten 366-0341-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 51286
ANLAGE: 82 HYUNDAI Radtyp: TTYK
Hersteller: ALCAR WHEELS GmbH Stand: 04.02.2022
______________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller HYUNDAI, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR
EUROPE
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTYK0GA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 625 1975 05/17
TTYK0GA48671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 625 1975 05/17
TTYK0SA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 625 1975 05/17
TTYK0SA48671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 625 1975 05/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
§22 51286*08
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : PDE; (Kegelbund)
Zubehör : AEZ Artikel-Nr. ZJM5
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad, für Typ : JC; MD; YN;
GDH-HME; JC-HME; FDH; FD; GDH
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : GDH; GDH-HME; MD; YN
110 Nm für Typ : JC; JC-HME
120 Nm für Typ : PDE
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 195/60R15 88 122 Stufenheck;
195/65R15 91 12T Frontantrieb;
205/55R15 88 12O 10B; 11B; 11G; 11H;
205/60R15 91 12A 51A; 7BC; 71C; 71K;
215/50R15 88 12A 721; 725; 73C; 74A;
74H; 74P; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0341-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 51286
ANLAGE: 82 HYUNDAI Radtyp: TTYK
Hersteller: ALCAR WHEELS GmbH Stand: 04.02.2022
______________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 195/60R15 88 12M Schrägheck 4-türig;
e4*2007/46*0223*.. 195/65R15 12T; 51G Frontantrieb;
JC-HME e13*2007/46*1605*.. 205/55R15 88 12M 10B; 11B; 11G; 11H;
205/60R15 91 12R 51A; 7AK; 7FQ; 71C;
205/65R15 94 12A 71K; 721; 725; 73C;
215/60R15 94 12A 74A; 74H; 74P; 76Q
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 195/60R15 88 12M Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 195/65R15 12T; 51G türig; 5-türig;
GDH-HME e13*2007/46*1604*.. 205/55R15 88 12R Frontantrieb;
205/60R15 91 12R 10B; 11B; 11G; 11H;
215/60R15 94 12A 51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76Q; 83I; 84J;
AE6; 4CT
Verkaufsbezeichnung: i30, i30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 185/65R15 51G Nicht i 30CW (Kombi);
§22 51286*08
FDH e11*2001/116*0343*.. 195/60R15 88 Frontantrieb;
195/65R15 91 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71C; 71K;
205/60R15 91 721; 725; 73C; 74A;
215/60R15 94 74H; 74P; 76Q; 4BO
FD e11*2001/116*0313*.. 66 - 105 185/65R15 51G i 30CW (Kombi);
FDH e11*2001/116*0343*.. 195/60R15 88 Frontantrieb;
195/65R15 91 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71C; 71K;
205/60R15 91 721; 725; 73C; 74A;
215/60R15 94 74H; 74P; 76Q; 4BO
Verkaufsbezeichnung: i30, i30N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PDE e11*2007/46*3807*.., 70 - 118 195/65R15 91 12O i30; nicht i30
e5*2007/46*1075*.. 205/60R15 91 12O Fastback;
215/55R15 89 12A Kombilimousine;
215/60R15 94 12A Schrägheck;
10B; 11B; 11G; 11H;
51A; 7NL; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76Q; 84J;
AE6; S47
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0341-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 51286
ANLAGE: 82 HYUNDAI Radtyp: TTYK
Hersteller: ALCAR WHEELS GmbH Stand: 04.02.2022
______________________________________________________________________________________________________________

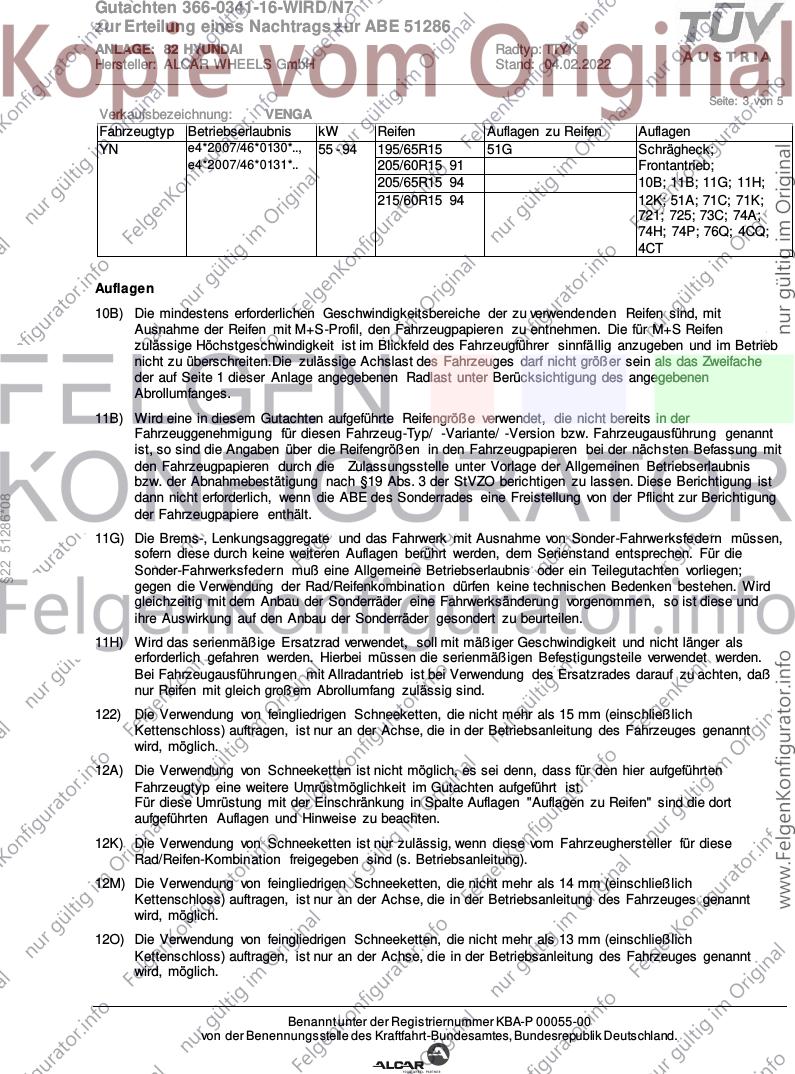

Seite: 3 von 5
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/65R15 51G Schrägheck;
e4*2007/46*0131*.. 205/60R15 91 Frontantrieb;
205/65R15 94 10B; 11B; 11G; 11H;
215/60R15 94 12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76Q; 4CQ;
4CT
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
§22 51286*08
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0341-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 51286
ANLAGE: 82 HYUNDAI Radtyp: TTYK
Hersteller: ALCAR WHEELS GmbH Stand: 04.02.2022
______________________________________________________________________________________________________________

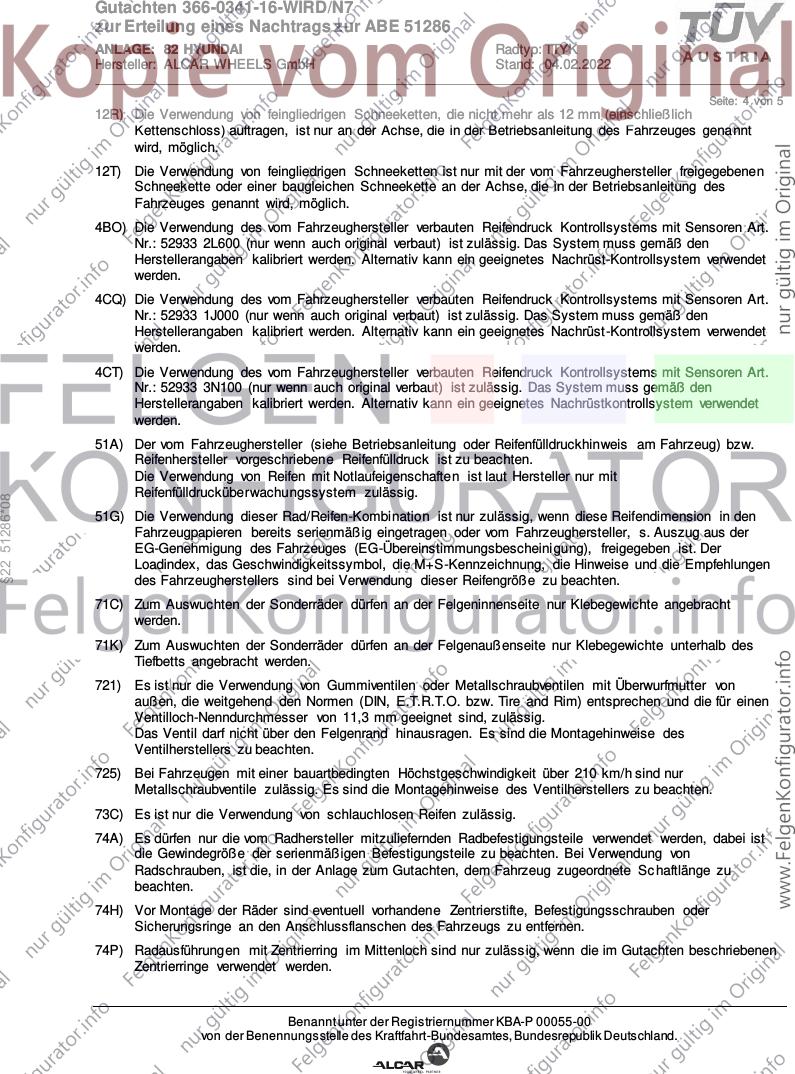

Seite: 4 von 5
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
§22 51286*08
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Sc haftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zuläss ig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0341-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 51286
ANLAGE: 82 HYUNDAI Radtyp: TTYK
Hersteller: ALCAR WHEELS GmbH Stand: 04.02.2022
______________________________________________________________________________________________________________

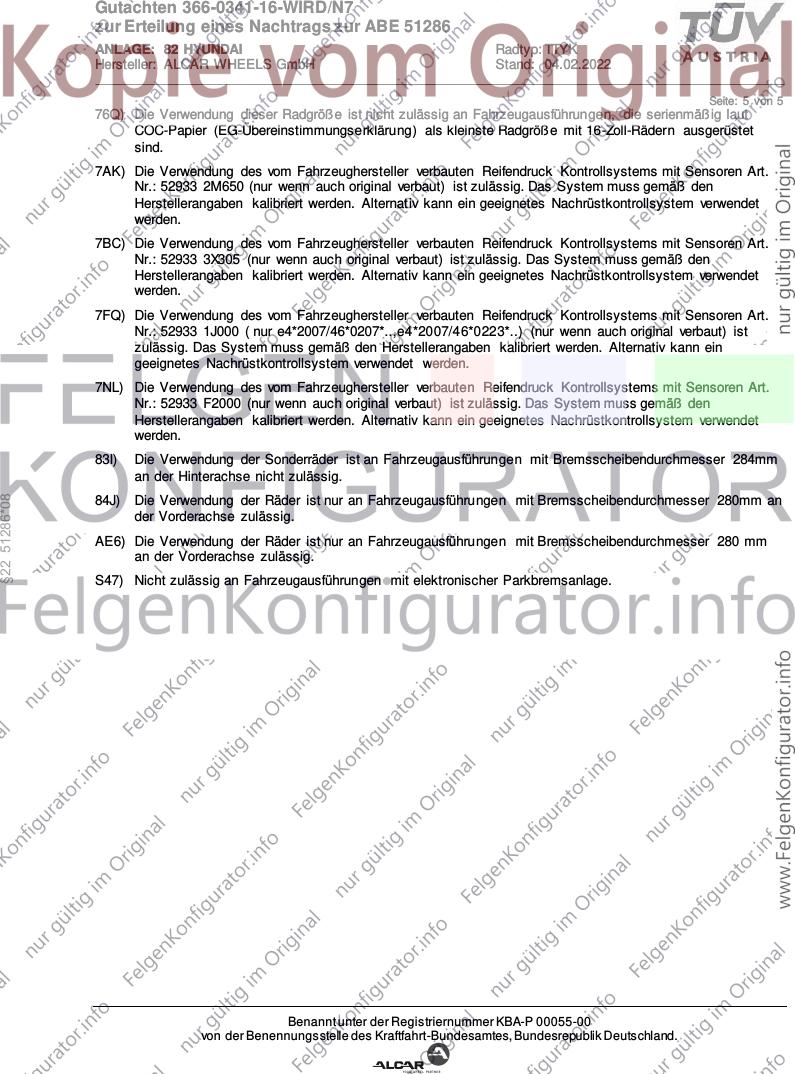

Seite: 5 von 5
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 16-Zoll-Rädern ausgerüstet
sind.
7AK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2M650 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3X305 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2007/46*0207*..,e4*2007/46*0223*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7NL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 F2000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83I) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 284mm
an der Hinterachse nicht zulässig.
84J) Die Verwendung der Räder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280mm an
§22 51286*08
der Vorderachse zulässig.
AE6) Die Verwendung der Räder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280 mm
an der Vorderachse zulässig.
S47) Nicht zulässig an Fahrzeugausführungen mit elektronischer Parkbremsanlage.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
