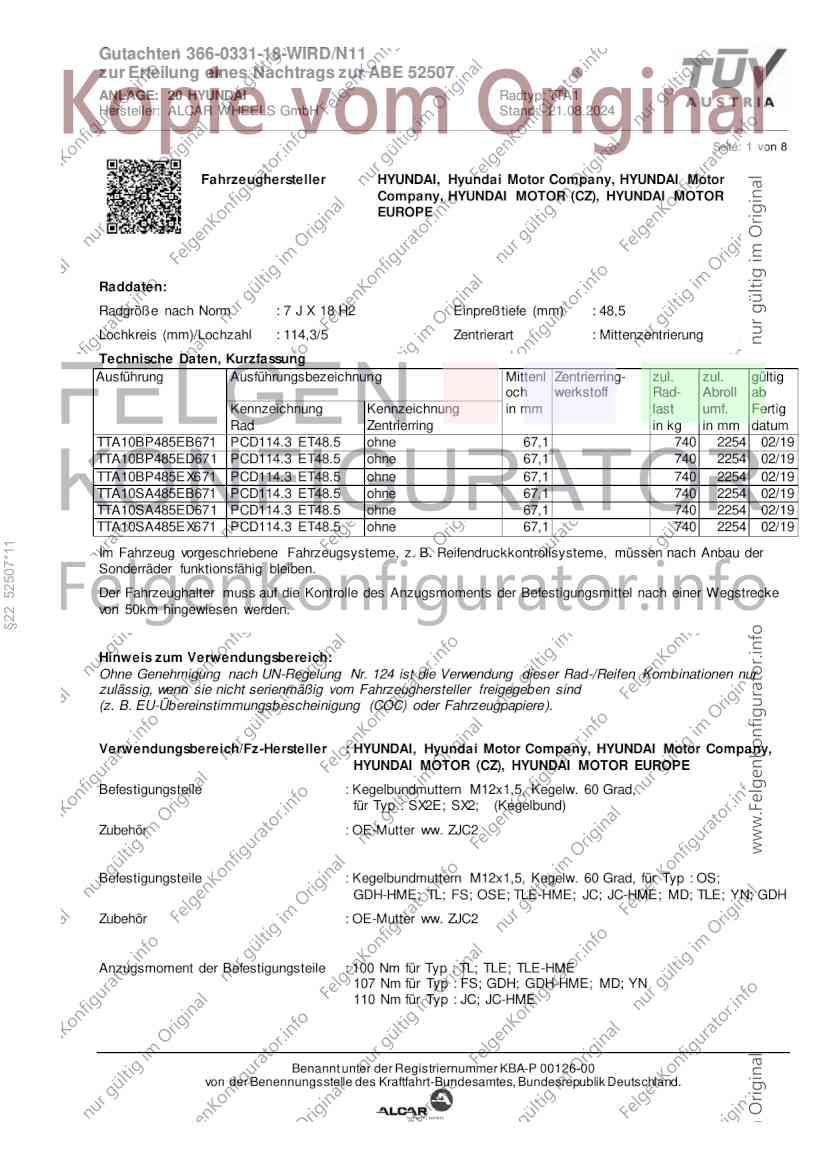

Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller HYUNDAI, Hyundai Motor Company, HYUNDAI Motor
Company, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR
EUROPE
Raddaten:
Radgröße nach Norm : 7 J X 18 H2 Einpreßtiefe (mm) : 48,5
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTA10BP485EB671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
TTA10BP485ED671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
TTA10BP485E X671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
TTA10SA485EB671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
TTA10SA485ED671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
TTA10SA485E X671 PCD114.3 ET48.5 ohne 67,1 740 2254 02/19
§22 52507*11
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : SX2E; SX2; (Kegelbund)
Zubehör : OE-Mutter ww. ZJC2
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : OS;
GDH-HME; TL; FS; OSE; TLE-HME; JC; JC-HME; MD; TLE; YN; GDH
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : TL; TLE; TLE-HME
107 Nm für Typ : FS; GDH; GDH-HME; MD; YN
110 Nm für Typ : JC; JC-HME
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

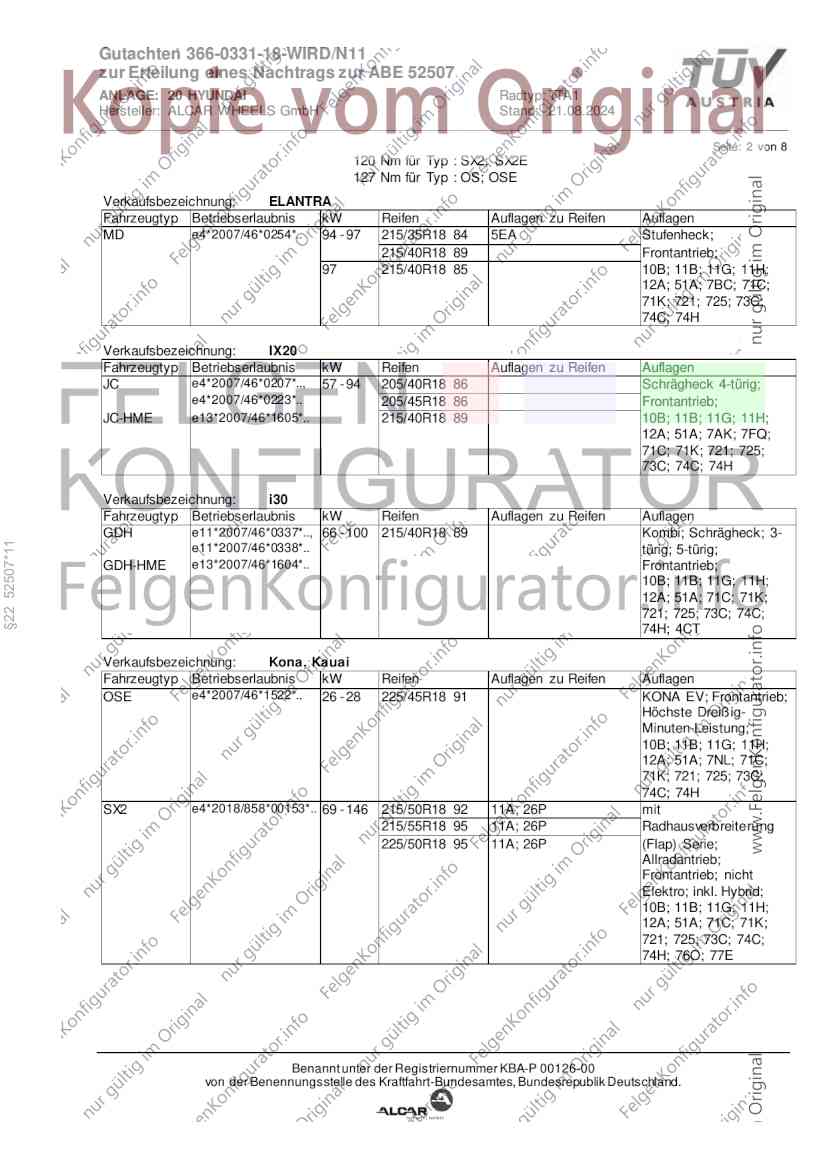

Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 2 von 8
120 Nm für Typ : SX2; SX2E
127 Nm für Typ : OS; OSE
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/35R18 84 5EA Stufenheck;
215/40R18 89 Frontantrieb;
97 215/40R18 85 10B; 11B; 11G; 11H;
12A; 51A; 7BC; 71C;
71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 205/40R18 86 Schrägheck 4-türig;
e4*2007/46*0223*.. 205/45R18 86 Frontantrieb;
JC-HME e13*2007/46*1605*.. 215/40R18 89 10B; 11B; 11G; 11H;
12A; 51A; 7AK; 7FQ;
71C; 71K; 721; 725;
73C; 74C; 74H
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 215/40R18 89 Kombi; Schrägheck; 3-
§22 52507*11
e11*2007/46*0338*.. türig; 5-türig;
GDH-HME e13*2007/46*1604*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4CT
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OSE e4*2007/46*1522*.. 26 - 28 225/45R18 91 KONA EV; Frontantrieb;
Höchste Dreißig-
Minuten-Leistung;
10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
SX2 e4*2018/858*00153*.. 69 - 146 215/50R18 92 11A; 26P mit
215/55R18 95 11A; 26P Radhausverbreiterung
225/50R18 95 11A; 26P (Flap) Serie;
Allradantrieb;
Frontantrieb; nicht
Elektro; inkl. Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 76O; 77E
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

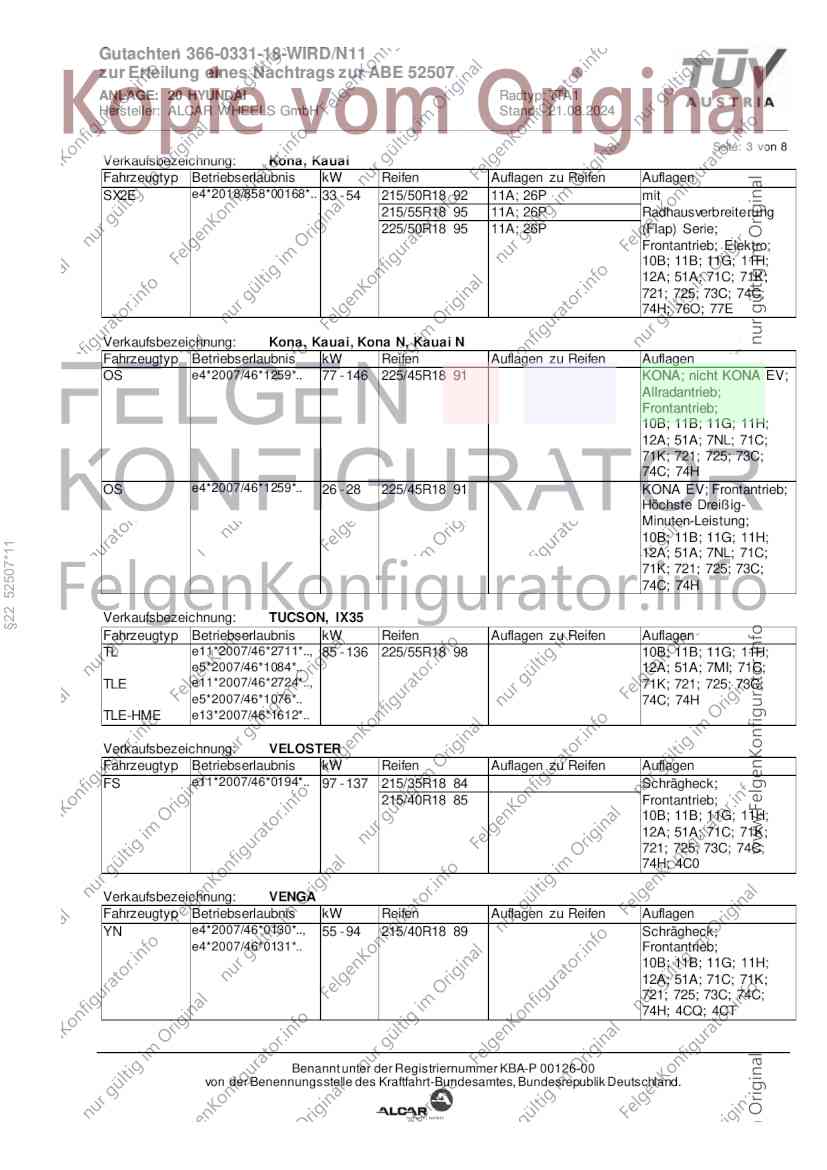

Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SX2E e4*2018/858*00168*.. 33 - 54 215/50R18 92 11A; 26P mit
215/55R18 95 11A; 26P Radhausverbreiterung
225/50R18 95 11A; 26P (Flap) Serie;
Frontantrieb; Elektro;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 76O; 77E
Verkaufsbezeichnung: Kona, Kauai, Kona N, Kauai N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OS e4*2007/46*1259*.. 77 - 146 225/45R18 91 KONA; nicht KONA EV;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
OS e4*2007/46*1259*.. 26 - 28 225/45R18 91 KONA EV; Frontantrieb;
Höchste Dreißig-
Minuten-Leistung;
10B; 11B; 11G; 11H;
§22 52507*11
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.., 85 - 136 225/55R18 98 10B; 11B; 11G; 11H;
e5*2007/46*1084*.. 12A; 51A; 7MI; 71C;
TLE e11*2007/46*2724*.., 71K; 721; 725; 73C;
e5*2007/46*1076*.. 74C; 74H
TLE-HME e13*2007/46*1612*..
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/35R18 84 Schrägheck;
215/40R18 85 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4C0
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 Schrägheck;
e4*2007/46*0131*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4CQ; 4CT
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

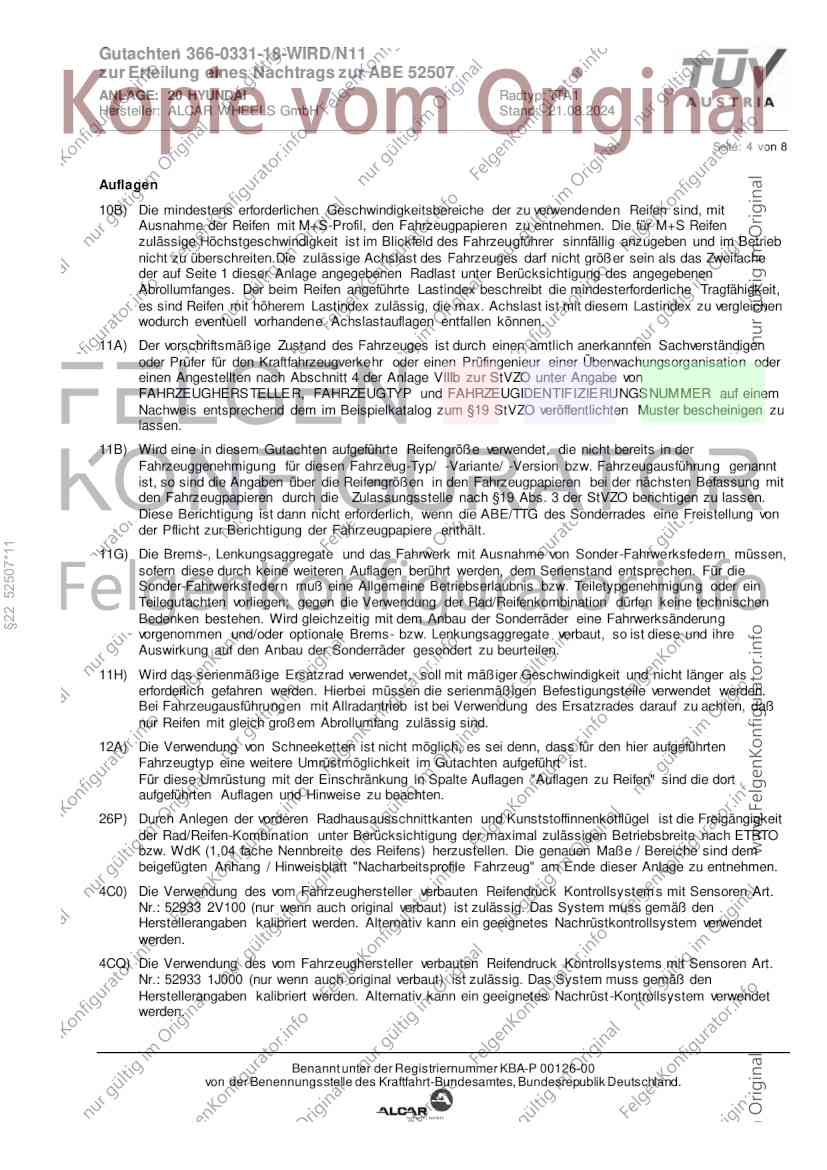

Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 4 von 8
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle nach §19 Abs. 3 der StVZO berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
§22 52507*11
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4C0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystem s mit Sensoren Art.
Nr.: 52933 2V100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst -Kontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 5 von 8
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
§22 52507*11
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage

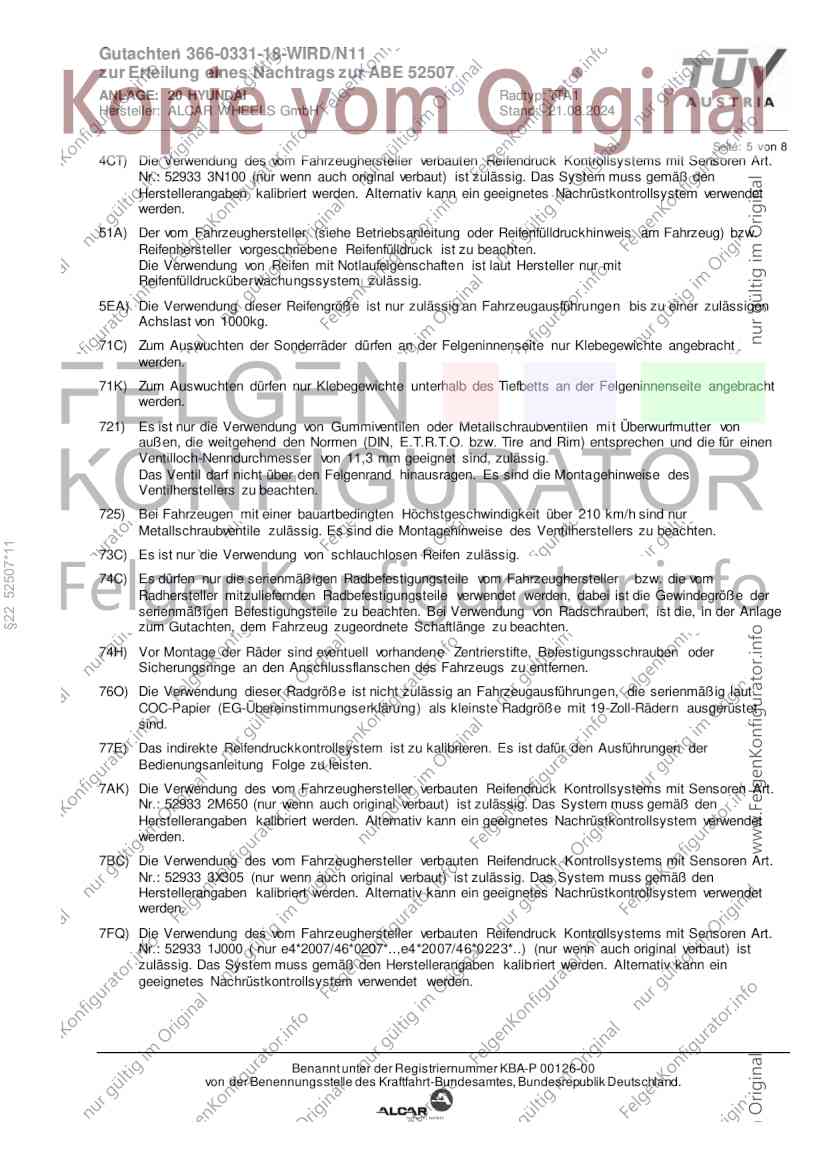

zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2M650 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3X305 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2007/46*0207*..,e4*2007/46*0223*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 6 von 8

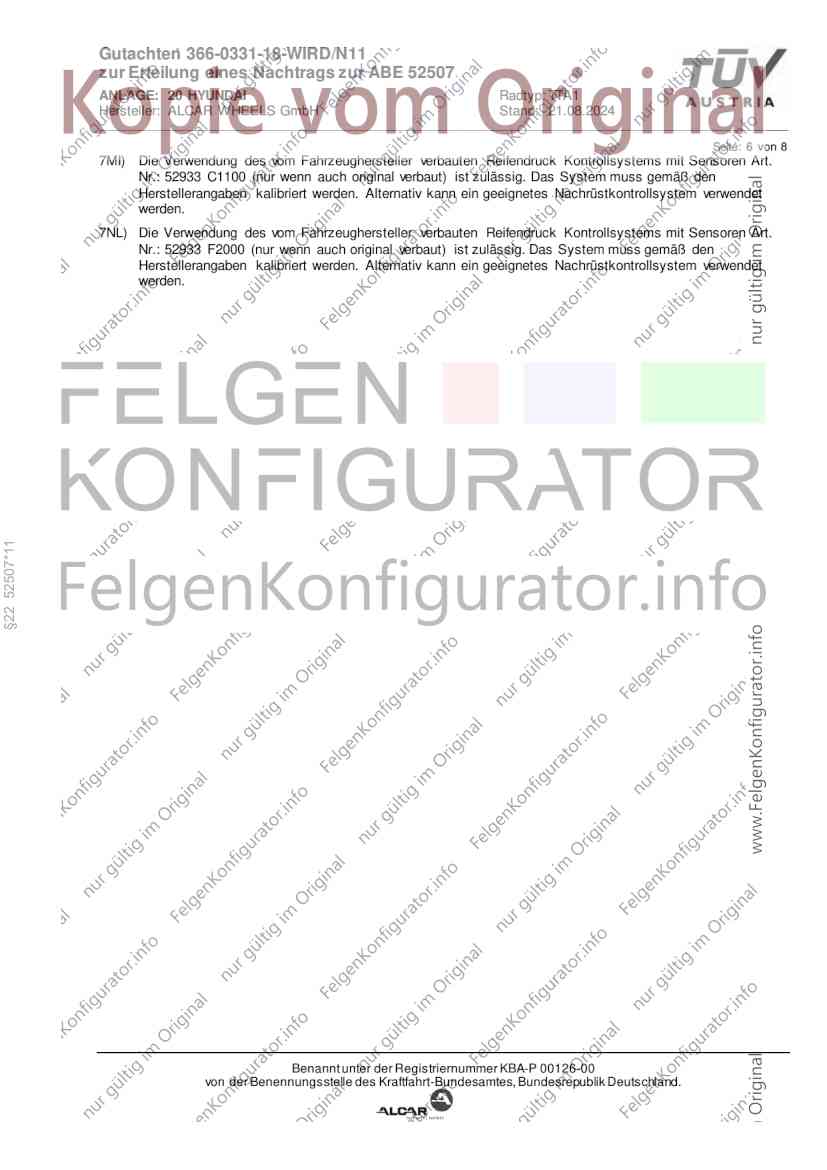

7MI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 C1100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 F2000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
§22 52507*11
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 7 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: SX2
Genehm.Nr.: e4*2018/858*00153*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 200 y = 280 HA
26P x = 240 y = 205 VA
26B x = 290 y = 255 VA
27I x = 200 y = 150 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52507*11
von [mm] bis [mm] um [mm]
27F x = 200 y = 280 10 HA
26N x = 290 y = 255 8 VA
26J x = 290 y = 255 10 VA
27H x = 200 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0331-18-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 52507
ANLAGE: 20 HYUNDAI Radtyp: TTA1
Hersteller: ALCAR WHEELS GmbH Stand: 21.08.2024
______________________________________________________________________________________________________________
Seite: 8 von 8

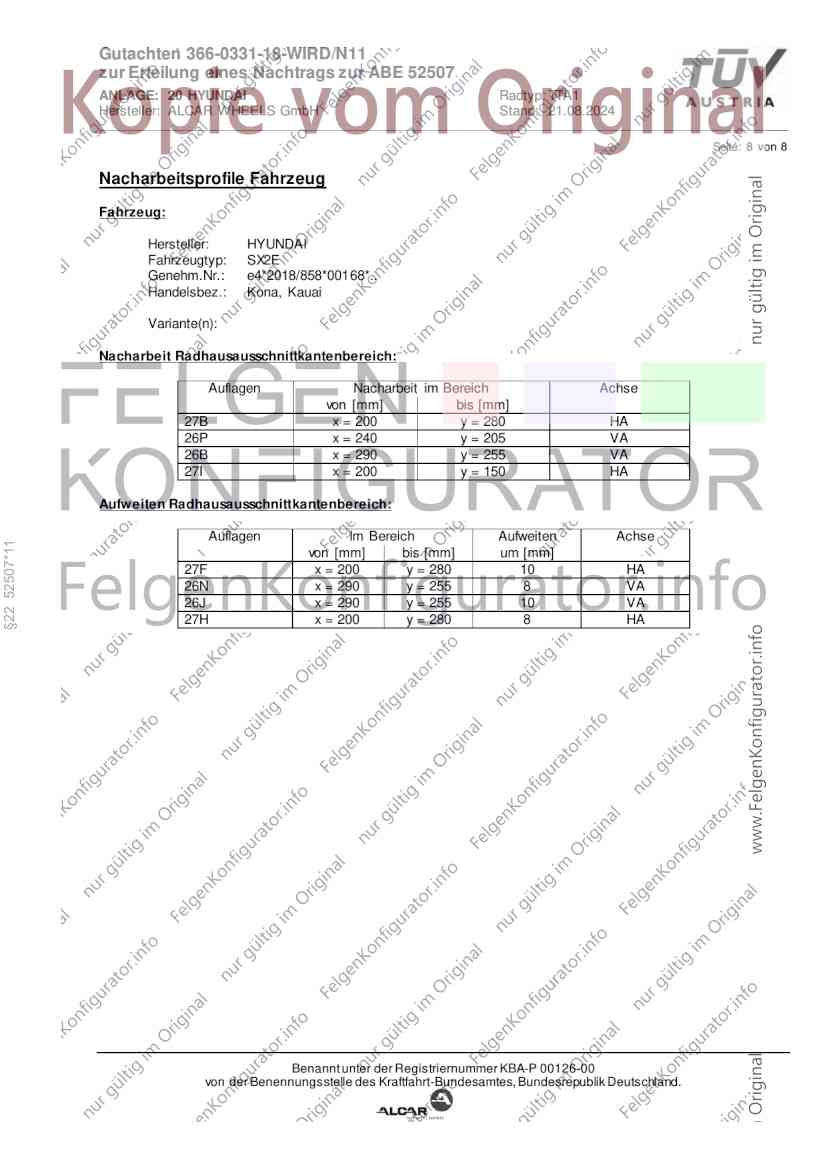

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: SX2E
Genehm.Nr.: e4*2018/858*00168*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 200 y = 280 HA
26P x = 240 y = 205 VA
26B x = 290 y = 255 VA
27I x = 200 y = 150 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52507*11
von [mm] bis [mm] um [mm]
27F x = 200 y = 280 10 HA
26N x = 290 y = 255 8 VA
26J x = 290 y = 255 10 VA
27H x = 200 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
