Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

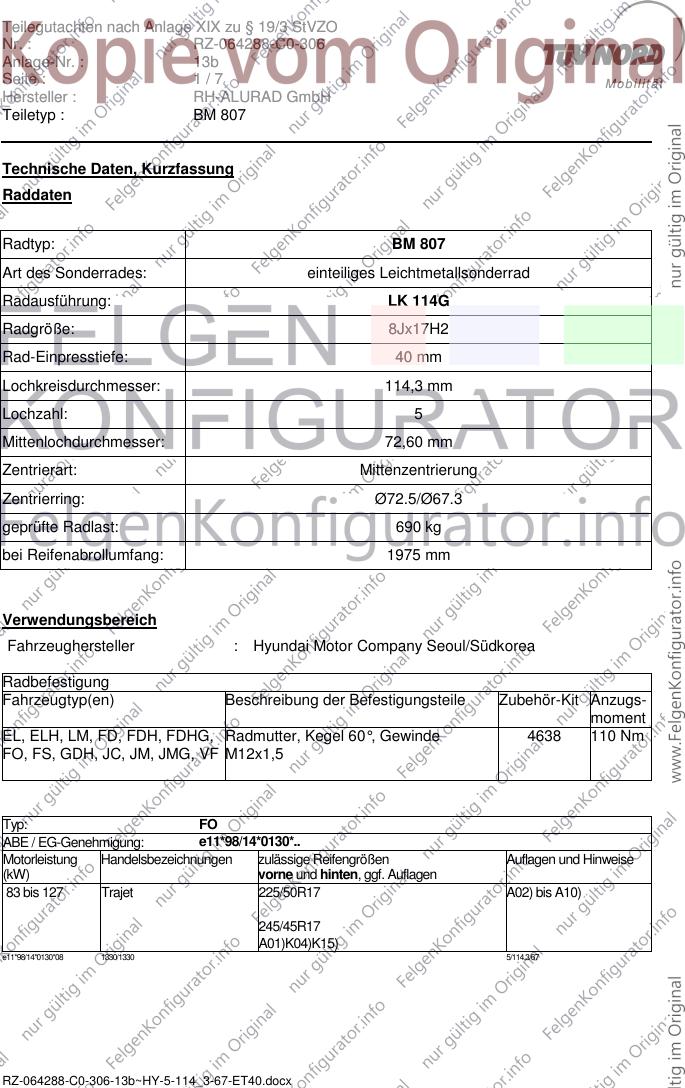

Seite : 1/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Technische Daten, Kurzfassung
Raddaten
Radtyp: BM 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 114G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø67.3
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 1975 mm
Verwendungsbereich
Fahrzeughersteller : Hyundai Motor Company Seoul/Südkorea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
EL, ELH, LM, FD, FDH, FDHG, Radmutter, Kegel 60°, Gewinde 4638 110 Nm
FO, FS, GDH, JC, JM, JMG, VF M12x1,5
Typ: FO
ABE / EG-Genehmigung: e11*98/14*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 127 Trajet 225/50R17 A02) bis A10)
245/45R17
A01)K04)K15)
e11*98/14*0130*08 1330/1330 5/114,3/67
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

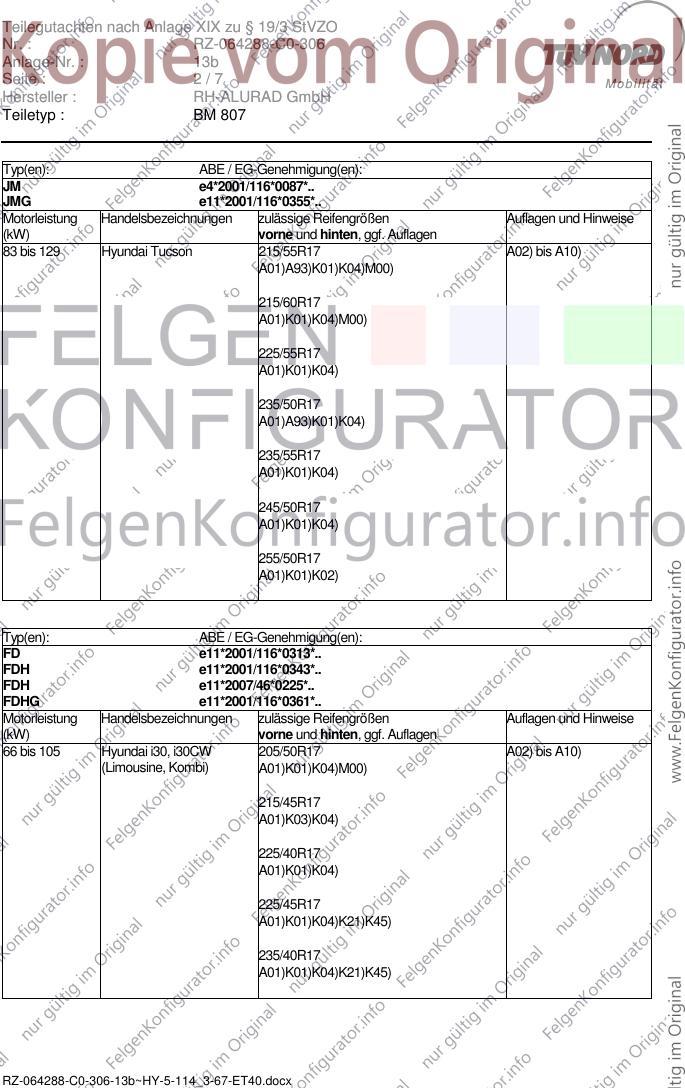

Seite : 2/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ(en): ABE / EG-Genehmigung(en):
JM e4*2001/116*0087*..
JMG e11*2001/116*0355*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Hyundai Tucson 215/55R17 A02) bis A10)
A01)A93)K01)K04)M00)
215/60R17
A01)K01)K04)M00)
225/55R17
A01)K01)K04)
235/50R17
A01)A93)K01)K04)
235/55R17
A01)K01)K04)
245/50R17
A01)K01)K04)
255/50R17
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
FD e11*2001/116*0313*..
FDH e11*2001/116*0343*..
FDH e11*2007/46*0225*..
FDHG e11*2001/116*0361*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Hyundai i30, i30CW 205/50R17 A02) bis A10)
(Limousine, Kombi) A01)K01)K04)M00)
215/45R17
A01)K03)K04)
225/40R17
A01)K01)K04)
225/45R17
A01)K01)K04)K21)K45)
235/40R17
A01)K01)K04)K21)K45)
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

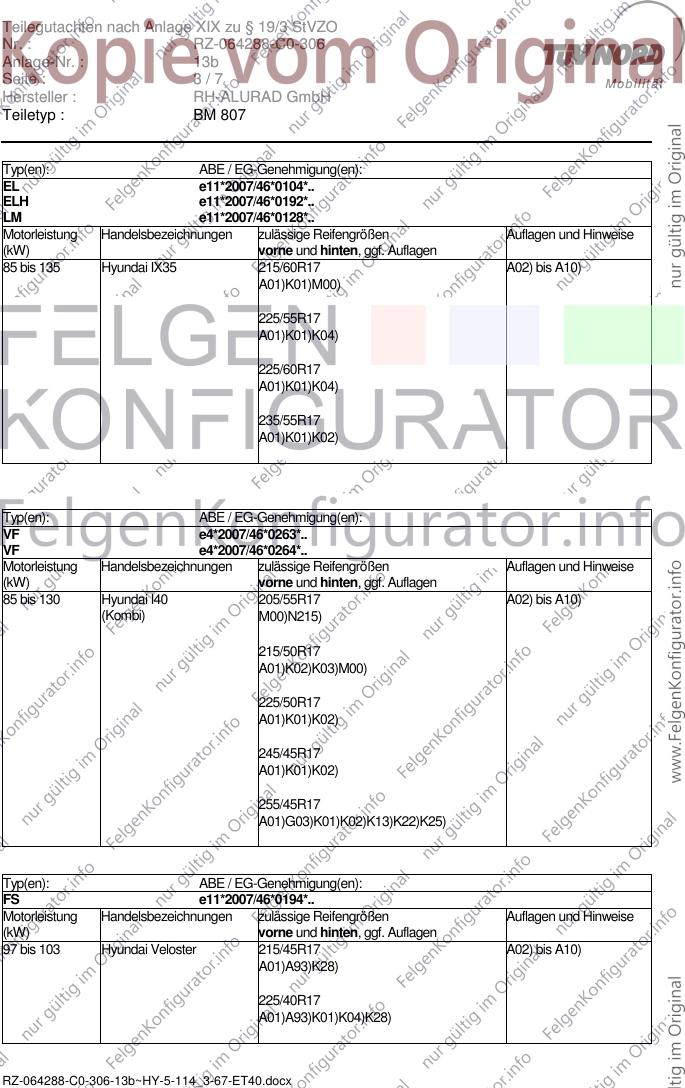

Seite : 3/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ(en): ABE / EG-Genehmigung(en):
EL e11*2007/46*0104*..
ELH e11*2007/46*0192*..
LM e11*2007/46*0128*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Hyundai IX35 215/60R17 A02) bis A10)
A01)K01)M00)
225/55R17
A01)K01)K04)
225/60R17
A01)K01)K04)
235/55R17
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
VF e4*2007/46*0263*..
VF e4*2007/46*0264*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 130 Hyundai I40 205/55R17 A02) bis A10)
(Kombi) M00)N215)
215/50R17
A01)K02)K03)M00)
225/50R17
A01)K01)K02)
245/45R17
A01)K01)K02)
255/45R17
A01)G03)K01)K02)K13)K22)K25)
Typ(en): ABE / EG-Genehmigung(en):
FS e11*2007/46*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
97 bis 103 Hyundai Veloster 215/45R17 A02) bis A10)
A01)A93)K28)
225/40R17
A01)A93)K01)K04)K28)
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

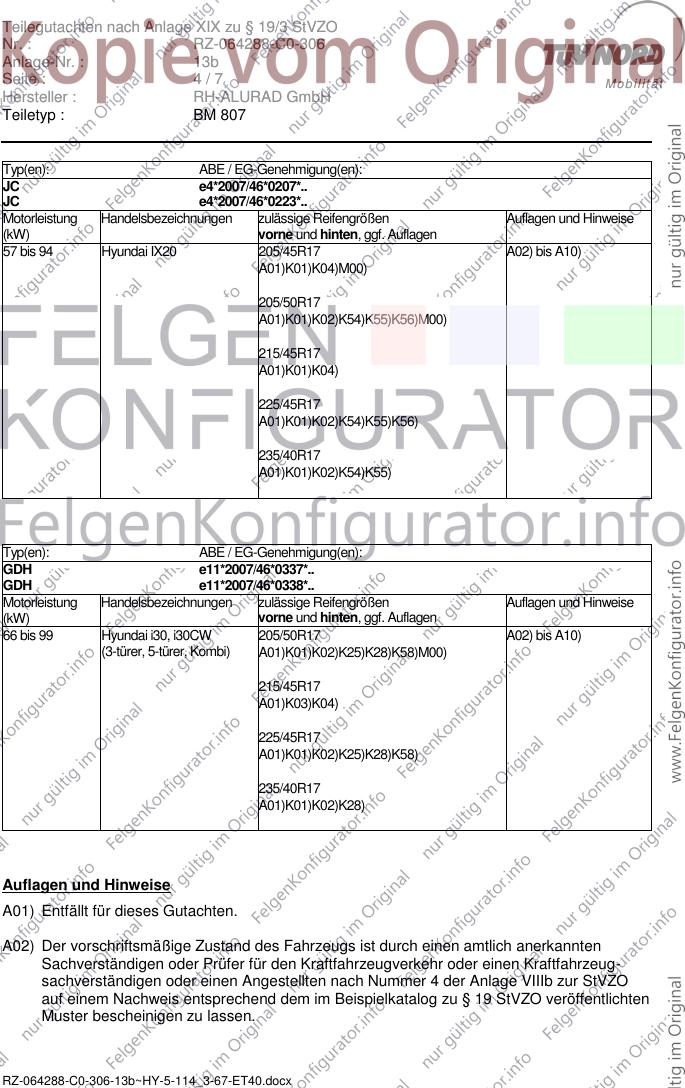

Seite : 4/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ(en): ABE / EG-Genehmigung(en):
JC e4*2007/46*0207*..
JC e4*2007/46*0223*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 94 Hyundai IX20 205/45R17 A02) bis A10)
A01)K01)K04)M00)
205/50R17
A01)K01)K02)K54)K55)K56)M00)
215/45R17
A01)K01)K04)
225/45R17
A01)K01)K02)K54)K55)K56)
235/40R17
A01)K01)K02)K54)K55)
Typ(en): ABE / EG-Genehmigung(en):
GDH e11*2007/46*0337*..
GDH e11*2007/46*0338*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Hyundai i30, i30CW 205/50R17 A02) bis A10)
(3-türer, 5-türer, Kombi) A01)K01)K02)K25)K28)K58)M00)
215/45R17
A01)K03)K04)
225/45R17
A01)K01)K02)K25)K28)K58)
235/40R17
A01)K01)K02)K28)
Auflagen und Hinweise
A01) Entfällt für dieses Gutachten.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

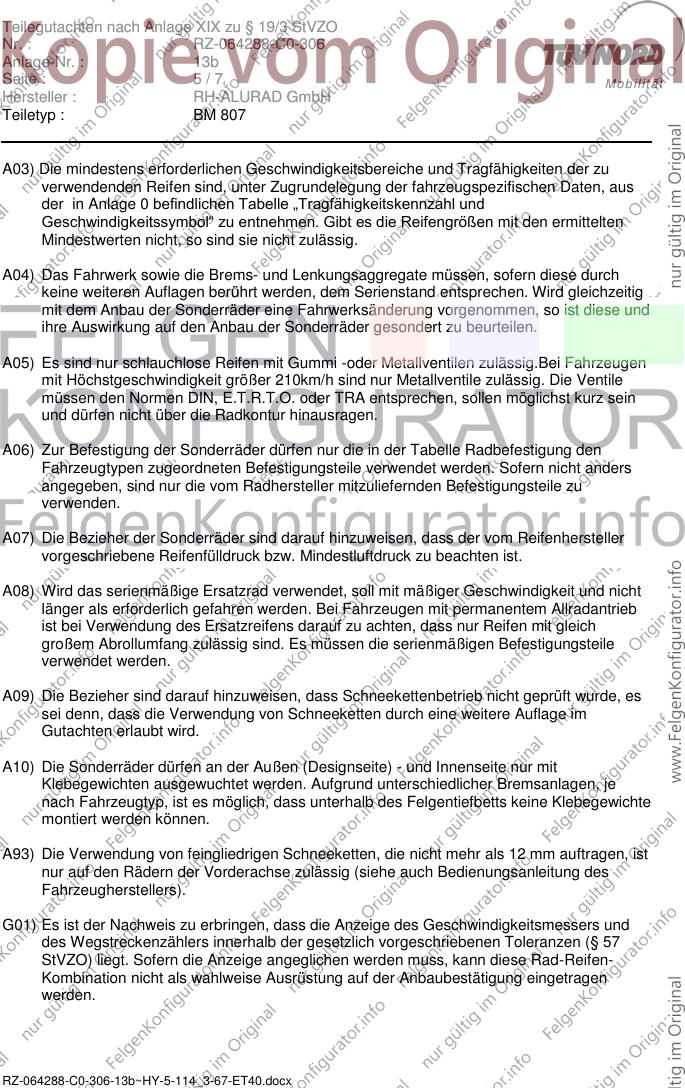

Seite : 5/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außen (Designseite) - und Innenseite nur mit
Klebegewichten ausgewuchtet werden. Aufgrund unterschiedlicher Bremsanlagen, je
nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

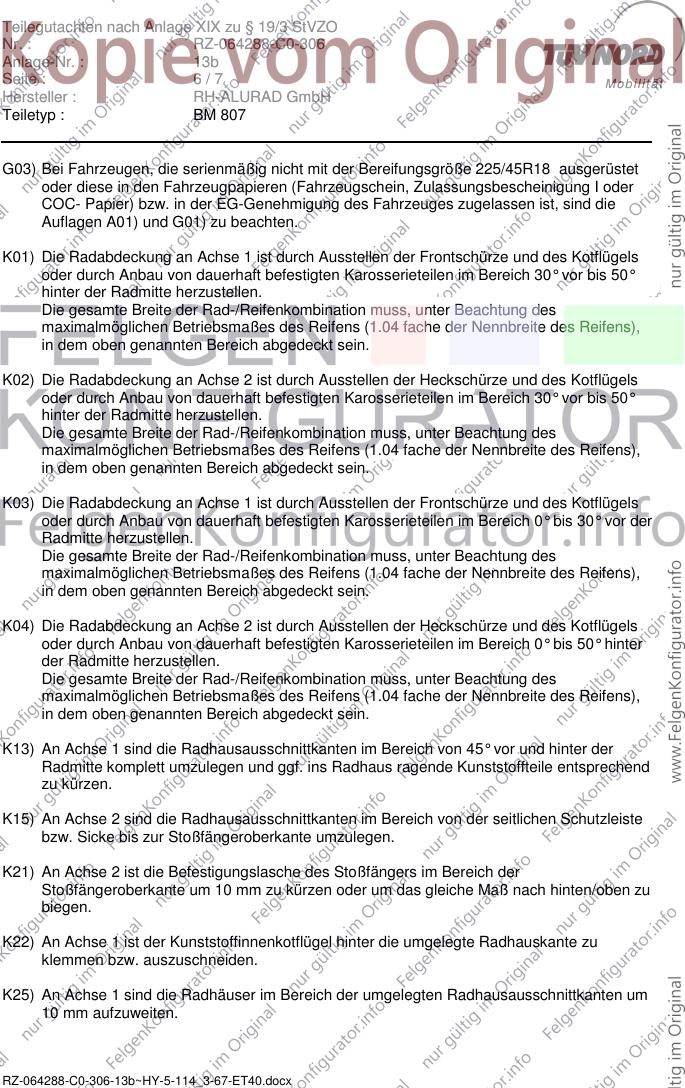

Seite : 6/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
G03) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/45R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 13b

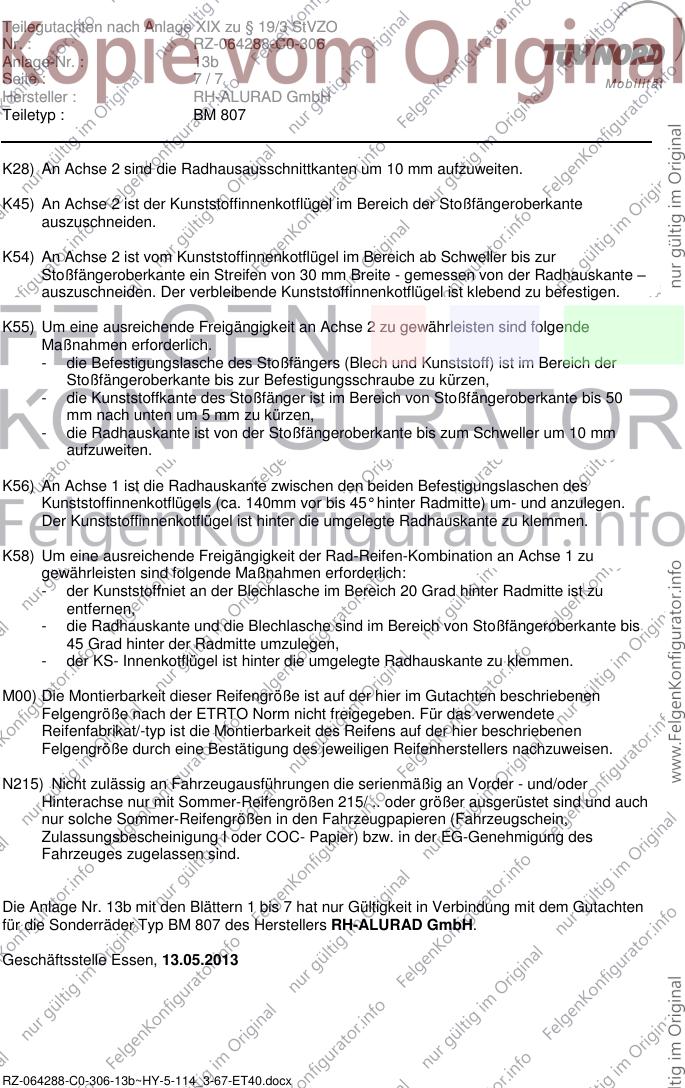

Seite : 7/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K45) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
K54) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Schweller bis zur
Stoßfängeroberkante ein Streifen von 30 mm Breite - gemessen von der Radhauskante –
auszuschneiden. Der verbleibende Kunststoffinnenkotflügel ist klebend zu befestigen.
K55) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich.
- die Befestigungslasche des Stoßfängers (Blech und Kunststoff) ist im Bereich der
Stoßfängeroberkante bis zur Befestigungsschraube zu kürzen,
- die Kunststoffkante des Stoßfänger ist im Bereich von Stoßfängeroberkante bis 50
mm nach unten um 5 mm zu kürzen,
- die Radhauskante ist von der Stoßfängeroberkante bis zum Schweller um 10 mm
aufzuweiten.
K56) An Achse 1 ist die Radhauskante zwischen den beiden Befestigungslaschen des
Kunststoffinnenkotflügels (ca. 140mm vor bis 45° hinter Radmitte) um- und anzulegen.
Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K58) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet an der Blechlasche im Bereich 20 Grad hinter Radmitte ist zu
entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von Stoßfängeroberkante bis
45 Grad hinter der Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 13b mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ BM 807 des Herstellers RH-ALURAD GmbH.
Geschäftsstelle Essen, 13.05.2013
RZ-064288-C0-306-13b~HY-5-114_3-67-ET40.docx
