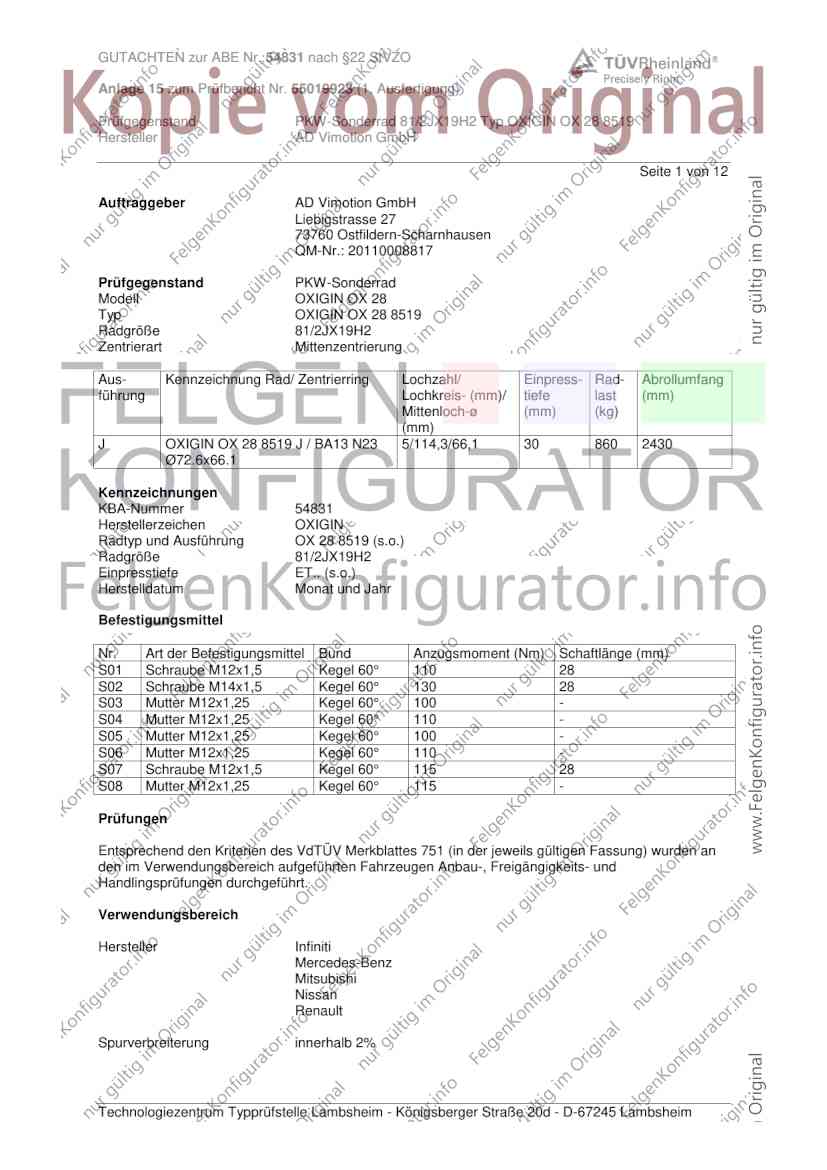

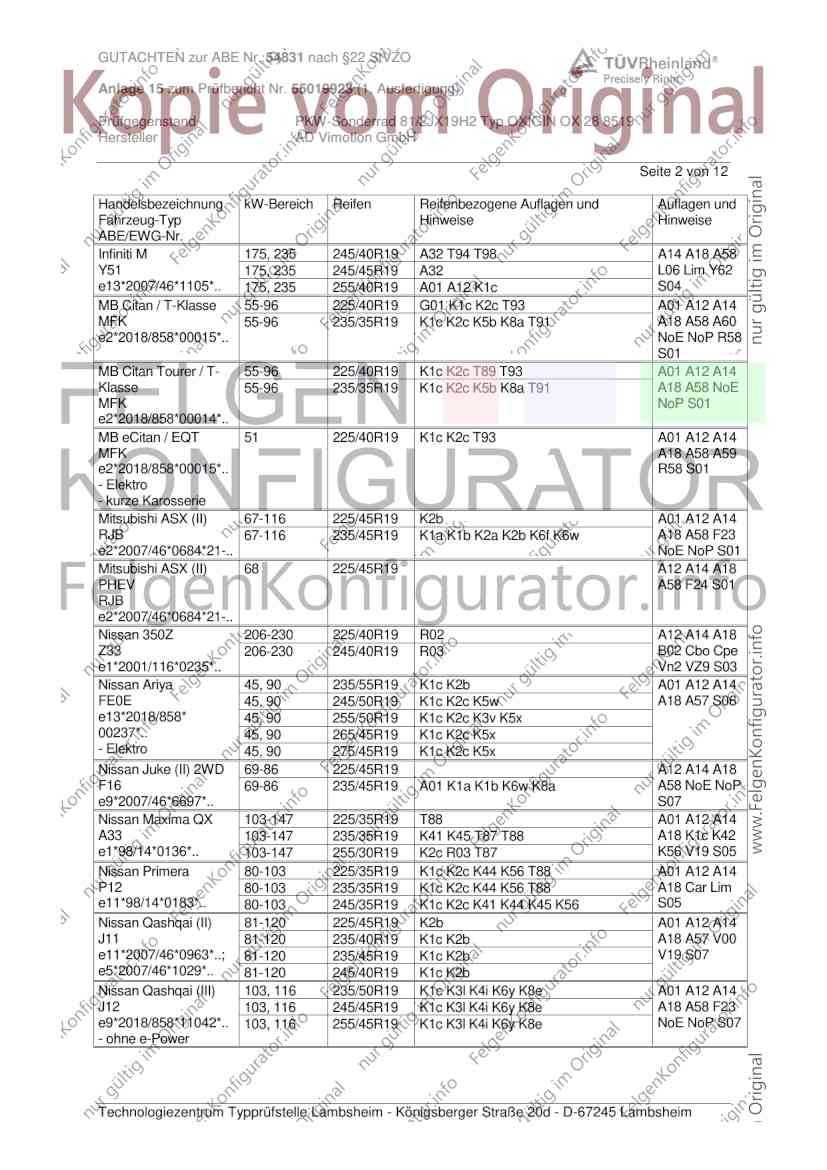

GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 1 von 12
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN OX 28
Typ OXIGIN OX 28 8519
Radgröße 81/2JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
J OXIGIN OX 28 8519 J / BA13 N23 5/114,3/66,1 30 860 2430
Ø72.6x66.1
Kennzeichnungen
KBA-Nummer 54831
Herstellerzeichen OXIGIN
Radtyp und Ausführung OX 28 8519 (s.o.)
Radgröße 81/2JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Mutter M12x1,25 Kegel 60° 100 -
S06 Mutter M12x1,25 Kegel 60° 110 -
S07 Schraube M12x1,5 Kegel 60° 115 28
S08 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Infiniti
Mercedes-Benz
Mitsubishi
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti M 175, 235 245/40R19 A32 T94 T98 A14 A18 A58
Y51 175, 235 245/45R19 A32 L06 Lim Y62
e13*2007/46*1105*.. 175, 235 255/40R19 A01 A12 K1c S04
MB Citan / T-Klasse 55-96 225/40R19 G01 K1c K2c T93 A01 A12 A14
MFK 55-96 235/35R19 K1c K2c K5b K8a T91 A18 A58 A60
e2*2018/858*00015*.. NoE NoP R58
S01
MB Citan Tourer / T- 55-96 225/40R19 K1c K2c T89 T93 A01 A12 A14
Klasse 55-96 235/35R19 K1c K2c K5b K8a T91 A18 A58 NoE
MFK NoP S01
e2*2018/858*00014*..
MB eCitan / EQT 51 225/40R19 K1c K2c T93 A01 A12 A14
MFK A18 A58 A59
e2*2018/858*00015*.. R58 S01
- Elektro
- kurze Karosserie
Mitsubishi ASX (II) 67-116 225/45R19 K2b A01 A12 A14
RJB 67-116 235/45R19 K1a K1b K2a K2b K6f K6w A18 A58 F23
e2*2007/46*0684*21-.. NoE NoP S01
Mitsubishi ASX (II) 68 225/45R19 A12 A14 A18
PHEV A58 F24 S01
RJB
e2*2007/46*0684*21-..
Nissan 350Z 206-230 225/40R19 R02 A12 A14 A18
Z33 206-230 245/40R19 R03 B02 Cbo Cpe
e1*2001/116*0235*.. Vn2 VZ9 S03
Nissan Ariya 45, 90 235/55R19 K1c K2b A01 A12 A14
FE0E 45, 90 245/50R19 K1c K2c K5w A18 A57 S06
e13*2018/858* 45, 90 255/50R19 K1c K2c K3v K5x
00237*.. 45, 90 265/45R19 K1c K2c K5x
- Elektro 45, 90 275/45R19 K1c K2c K5x
Nissan Juke (II) 2WD 69-86 225/45R19 A12 A14 A18
F16 69-86 235/45R19 A01 K1a K1b K6w K8a A58 NoE NoP
e9*2007/46*6697*.. S07
Nissan Maxima QX 103-147 225/35R19 T88 A01 A12 A14
A33 103-147 235/35R19 K41 K45 T87 T88 A18 K1c K42
e1*98/14*0136*.. 103-147 255/30R19 K2c R03 T87 K56 V19 S05
Nissan Primera 80-103 225/35R19 K1c K2c K44 K56 T88 A01 A12 A14
P12 80-103 235/35R19 K1c K2c K44 K56 T88 A18 Car Lim
e11*98/14*0183*.. 80-103 245/35R19 K1c K2c K41 K44 K45 K56 S05
Nissan Qashqai (II) 81-120 225/45R19 K2b A01 A12 A14
J11 81-120 235/40R19 K1c K2b A18 A57 V00
e11*2007/46*0963*..; 81-120 235/45R19 K1c K2b V19 S07
e5*2007/46*1029*.. 81-120 245/40R19 K1c K2b
Nissan Qashqai (III) 103, 116 235/50R19 K1c K3l K4i K6y K8e A01 A12 A14
J12 103, 116 245/45R19 K1c K3l K4i K6y K8e A18 A58 F23
e9*2018/858*11042*.. 103, 116 255/45R19 K1c K3l K4i K6y K8e NoE NoP S07
- ohne e-Power
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai (III) 103, 116 235/50R19 K1c K2c K3l K4i K6w A01 A12 A14
J12 103, 116 245/45R19 K1c K2c K3l K4i K6w A18 A57 F24
e9*2018/858*11042*.. 103, 116 255/45R19 K1c K2c K3l K4i K6w NoE NoP S07
- ohne e-Power
Nissan Qashqai (III) 116 235/50R19 K1c K3l K4i K6y K8e A01 A12 A14
e-Power 116 245/45R19 K1c K3l K4i K6y K8e A18 A58 F23
J12 116 255/45R19 K1c K3l K4i K6y K8e S07
e9*2018/858*11042*..
Nissan Townstar 96 225/40R19 G01 K1c K2c T93 A01 A12 A14
NFK 96 235/35R19 K1c K2c K5b K8a T91 A18 A58 A60
e2*2018/858*00025*.. NoE NoP R58
S01
Nissan Townstar EV 51 225/40R19 K1c K2c T93 A01 A12 A14
NFK A18 A58 A59
e2*2018/858*00025*.. R58 S01
- Elektro
- kurze Karosserie
Nissan Townstar 96 225/40R19 K1c K2c T89 T93 A01 A12 A14
Kombi 96 235/35R19 K1c K2c K5b K8a T91 A18 A58 NoE
NFK NoP S01
e2*2018/858*00024*..
Nissan X-Trail (I) 84-121 245/40R19 K1c K2c A01 A12 A14
T30 84-121 255/40R19 K1c K2c LK6 A18 S04
e1*98/14*0166*..
Nissan X-Trail (II) 104-127 225/45R19 K2b K42 A01 A12 A14
T31 104-127 235/45R19 K1a K1b K2b K42 A18 S04
e1*2001/116*0432*.. 104-127 245/40R19 K1c K2c K42 K44
- incl. MJ 2011 104-127 245/45R19 G01 K1c K2c K42 K44 R64
104-127 245/45R19 K1c K2c K42 K44 R34
Nissan X-Trail (III) 96-130 225/55R19 K1c K2c K4i K6a K6v R70 A01 A12 A14
T32 96-130 235/50R19 K1c K2c K4i K6c K6x A18 A57 S04
e13*2007/46*1456*.. 96-130 255/45R19 K1c K2c K4i K6c K6x
Nissan X-Trail (IV) 116, 120 235/55R19 K1c K2c A01 A12 A14
2WD 116, 120 245/50R19 K1c K2c A18 A58 S06
T33 116, 120 255/50R19 K1c K2c
e13*2018/858*00293*. 116, 120 265/45R19 K1c K2c
. 116, 120 275/45R19 K1c K2c
Nissan X-Trail (IV) 4x4 116 235/55R19 K1c K2b A01 A12 A14
T33 116 245/50R19 K1c K2c A18 A56 S06
e13*2018/858*00293*. 116 255/50R19 K1c K2c
. 116 265/45R19 K1c K2c
- e-4orce 116 275/45R19 K1c K2c
Renault Arkana 69-116 225/45R19 K1a K1b K4i K5w K6w A01 A12 A14
RJL 69-116 235/45R19 K1c K2b K4i K5a K5x K6y K8e A18 A58 NoE
e6*2018/858*00003*.. 69-116 245/40R19 K1c K2c K4i K5a K5x K6y K7a K8i NoP V19 S08
69-116 255/40R19 K2c K4i K6y K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Austral 96-116 235/50R19 K1c K2c K5w K6w K8h A01 A12 A14
RHN 96-116 245/45R19 K1c K2c K5w K6w K8h A18 A58 F23
e9*2018/858*30002*.. 96-116 255/45R19 K1c K2c K5b K5w K6w K8h NoE NoP S01
Renault Captur (II) 67-116 225/45R19 K2b A01 A12 A14
RJB 67-116 235/45R19 K1a K1b K2a K2b K6f K6w A18 A58 F23
e2*2007/46*0684*.. NoE NoP S01
Renault Captur E- 68 225/45R19 A12 A14 A18
Tech (II) A58 F24 S01
RJB
e2*2007/46*0684*..
- Plug-in Hybrid
Renault Espace (V) 96-165 235/50R19 K1a K8f A01 A12 A14
RFC 96-165 235/55R19 K1a K8f A18 A58 L06
e2*2007/46*0470*.. S02
Renault Kadjar 2WD 81-120 225/45R19 K2b A01 A12 A14
RFE 81-120 235/40R19 K1a K1b K2b A18 A58 F23
e2*2007/46*0475*.. 81-120 235/45R19 K1a K1b K2b S01
81-120 245/40R19 K1a K1b K2b K6w
81-120 255/40R19 K1c K2b K6w
Renault Kadjar 4WD 96, 110 225/45R19 K2b A01 A12 A14
RFE 96, 110 235/40R19 K1a K1b K2b A18 A56 F24
e2*2007/46*0475*.. 96, 110 235/45R19 K1a K1b K2b S01
96, 110 245/40R19 K1a K1b K2b
96, 110 255/40R19 K1c K2b
Renault Kangoo (III) 55-96 225/35R19 K1c K2c T88 A01 A12 A14
RFK 55-96 225/40R19 K1c K2c T89 T93 A18 A58 NoE
e2*2018/858*00001*.. 55-96 235/35R19 K1c K2c K5b K8a T91 NoP S01
Renault Kangoo Rapid 55-96 225/40R19 G01 K1c K2c T93 A01 A12 A14
(III) 55-96 235/35R19 K1c K2c K5b K8a T91 A18 A58 NoE
RFK NoP R58 S01
e2*2018/858*00002*..
Renault Kangoo Rapid 51 225/40R19 K1c K2c T93 A01 A12 A14
E-Tech A18 A58 A59
RFK R58 S01
e2*2018/858*00002*..
- Electric
- kurze Karosserie
Renault Koleos 96-140 225/55R19 K1a K2a K2b R70 A01 A12 A14
RZG 96-140 235/50R19 K1c K2c A18 A57 S04
e11*2007/46* 96-140 245/50R19 K1c K2c K6w
3255*00-04; 96-140 255/45R19 K1c K2c
e6*2007/46*0269*.. 96-140 255/50R19 K1c K2c K6w
96-140 265/45R19 K1c K2c K6w
96-140 275/45R19 K1c K2c K6f K6w
Renault Koleos 110-127 225/45R19 A12 A14 A18
Y 110-127 235/45R19 S04
e11*2001/116*0261*. 110-127 245/45R19 A01 K2b
110-127 255/40R19 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 5 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 6 von 12
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 7 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3l An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 10 mm zu kürzen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 8 von 12
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 9 von 12
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R58 Diese Rad-Reifen-Kombination ist nicht zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 195/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 10 von 12
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH

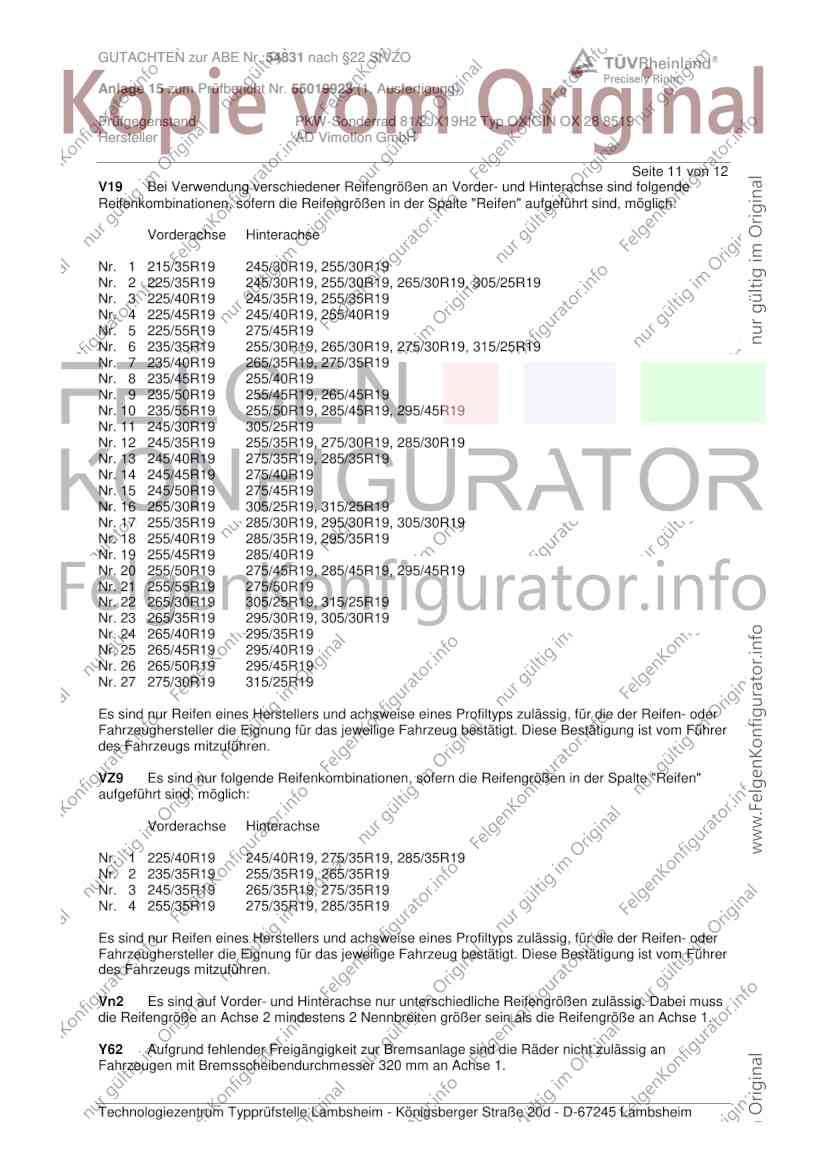

Seite 11 von 12
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VZ9 Es sind nur folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen"
aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R19 245/40R19, 275/35R19, 285/35R19
Nr. 2 235/35R19 255/35R19, 265/35R19
Nr. 3 245/35R19 265/35R19, 275/35R19
Nr. 4 255/35R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54831 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55019923 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 81/2JX19H2 Typ OXIGIN OX 28 8519
Hersteller AD Vimotion GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Mai 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Mai 2023
Wagner 00410410.DOC JR-BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
