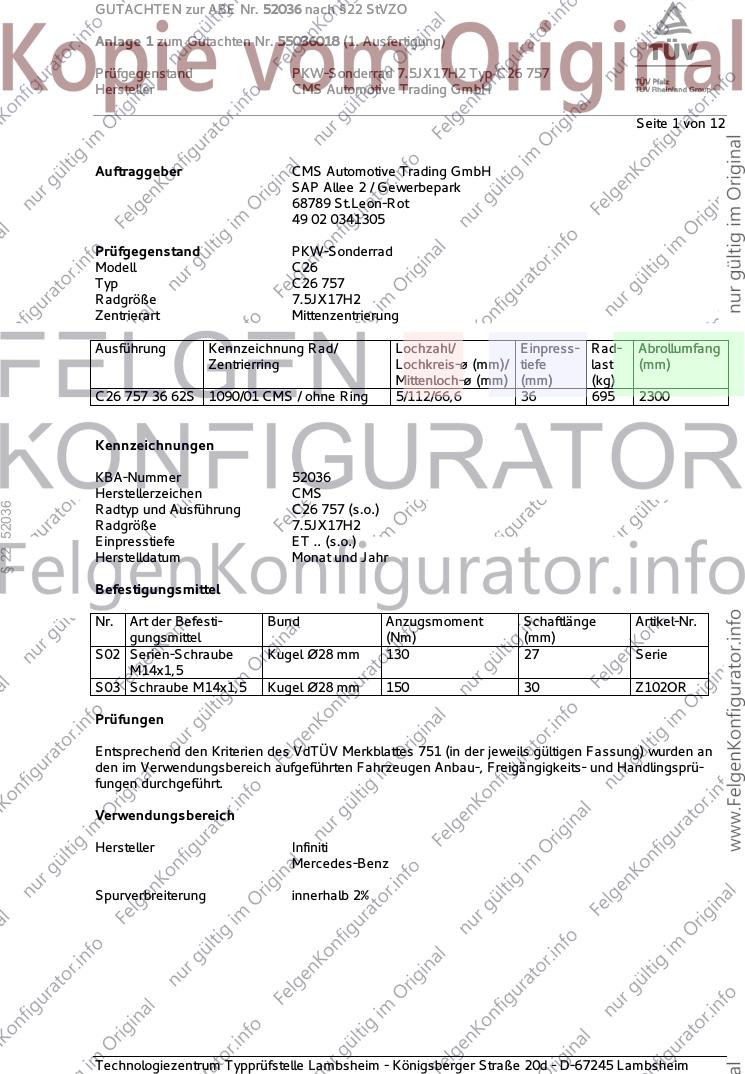

GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C26
Typ C26 757
Radgröße 7.5JX17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C26 757 36 62S 1090/01 CMS / ohne Ring 5/112/66,6 36 695 2300
Kennzeichnungen
KBA-Nummer 52036
Herstellerzeichen CMS
§ 22 52036
Radtyp und Ausführung C26 757 (s.o.)
Radgröße 7.5JX17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befesti- Bund Anzugsmoment Schaftlänge Artikel-Nr.
gungsmittel (Nm) (mm)
S02 Serien-Schraube Kugel Ø28 mm 130 27 Serie
M14x1,5
S03 Schraube M14x1,5 Kugel Ø28 mm 150 30 Z102OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12

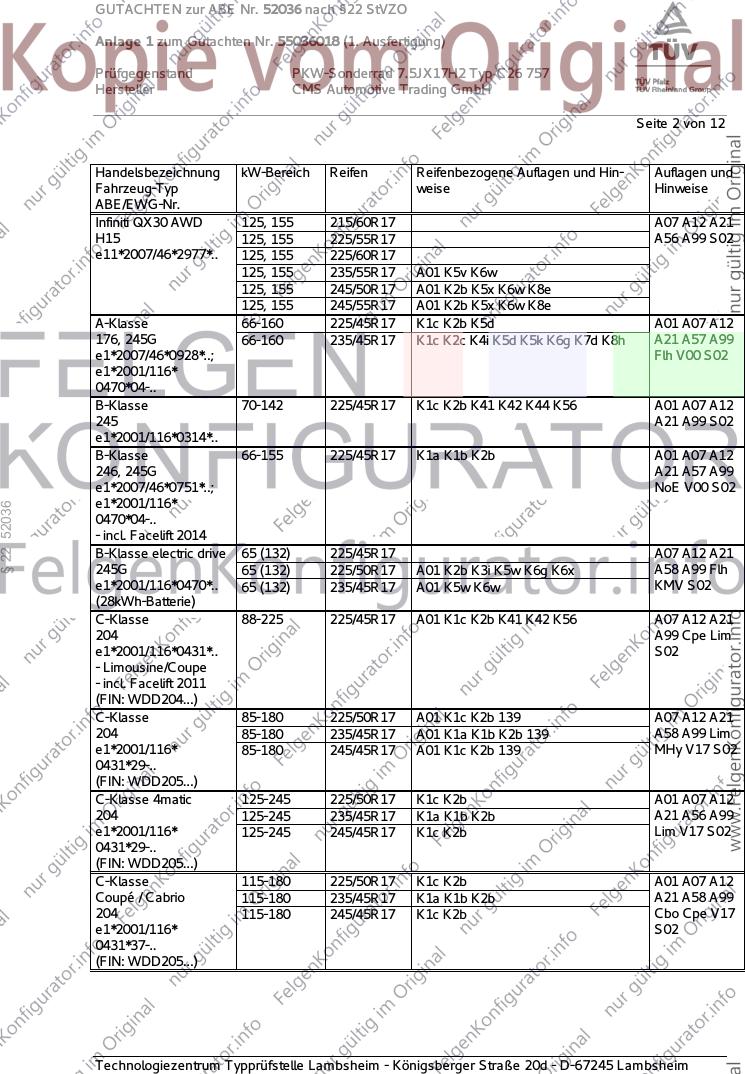

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 215/60R17 A07 A12 A21
H15 125, 155 225/55R17 A56 A99 S02
e11*2007/46*2977*.. 125, 155 225/60R17
125, 155 235/55R17 A01 K5v K6w
125, 155 245/50R17 A01 K2b K5x K6w K8e
125, 155 245/55R17 A01 K2b K5x K6w K8e
A-Klasse 66-160 225/45R17 K1c K2b K5d A01 A07 A12
176, 245G 66-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 A99
e1*2007/46*0928*..; Flh V00 S02
e1*2001/116*
0470*04-..
B-Klasse 70-142 225/45R17 K1c K2b K41 K42 K44 K56 A01 A07 A12
245 A21 A99 S02
e1*2001/116*0314*..
B-Klasse 66-155 225/45R17 K1a K1b K2b A01 A07 A12
246, 245G A21 A57 A99
e1*2007/46*0751*..; NoE V00 S02
e1*2001/116*
§ 22 52036
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/45R17 A07 A12 A21
245G 65 (132) 225/50R17 A01 K2b K3i K5w K6g K6x A58 A99 Flh
e1*2001/116*0470*.. 65 (132) 235/45R17 A01 K5w K6w KMV S02
(28kWh-Batterie)
C-Klasse 88-225 225/45R17 A01 K1c K2b K41 K42 K56 A07 A12 A21
204 A99 Cpe Lim
e1*2001/116*0431*.. S02
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 225/50R17 A01 K1c K2b 139 A07 A12 A21
204 85-180 235/45R17 A01 K1a K1b K2b 139 A58 A99 Lim
e1*2001/116* 85-180 245/45R17 A01 K1c K2b 139 MHy V17 S02
0431*29-..
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/50R17 K1c K2b A01 A07 A12
204 125-245 235/45R17 K1a K1b K2b A21 A56 A99
e1*2001/116* 125-245 245/45R17 K1c K2b Lim V17 S02
0431*29-..
(FIN: WDD205...)
C-Klasse 115-180 225/50R17 K1c K2b A01 A07 A12
Coupé / Cabrio 115-180 235/45R17 K1a K1b K2b A21 A58 A99
204 115-180 245/45R17 K1c K2b Cbo Cpe V17
e1*2001/116* S02
0431*37-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse 125-245 225/50R17 K1c K2b A01 A07 A12
Coupé / Cabrio 4matic 125-245 235/45R17 K1a K1b K2b A21 A56 A99
204 125-245 245/45R17 K1c K2b Cbo Cpe V17
e1*2001/116* S02
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-225 225/45R17 A01 K1c K2b K41 K42 K56 T90 T91 A07 A12 A21
204K T94 A99 Car S02
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-180 225/50R17 A01 K1c K2b T94 T98 139 A07 A12 A21
204K 85-180 235/45R17 A01 K1a K1b K2b T94 T97 139 A58 A99 Car
e1*2001/116* 85-180 245/45R17 A01 K1c K2b 139 MHy V17 S02
0457*25-..
(FIN: WDD205...)
C-Klasse 125-245 225/50R17 K1c K2b A01 A07 A12
T-Modell 4matic 125-245 235/45R17 K1a K1b K2b A21 A56 A99
204K 125-245 245/45R17 K1c K2b Car V17 S02
e1*2001/116*
§ 22 52036
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-326 225/55R17 M+S R09 A12 A21 A99
215 220-326 225/55R17 B03 V17 S03
e1*98/14*0113*.. 220-326 245/50R17 A01 K45 K56
CLA-Klasse 80-160 225/45R17 K1c K2b K5d A01 A07 A12
117, 245G 80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 A99
e1*2007/46*1007*..; Lim V00 S02
e1*2001/116*
0470*04-..
CLA-Klasse 80-160 225/45R17 K1c K2b K5d A01 A07 A12
Shooting Brake 80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 A99
245G Car V00 S02
e1*2001/116*
0470*12-..
E-Klasse 75-215 235/45R17 R37 A07 A12 A21
211 75-215 245/45R17 A99 B03 Lim
e1*98/14*0183*.., S02
e1*2001/116*0183*..
E-Klasse 100-225 225/45R17 A32 T90 T91 T93 139 A07 A21 A58
212 100-225 235/45R17 A12 139 A99 B03 F38
e1*2001/116*0501*.. 100-225 245/45R17 A01 A12 K1a K1b 139 Lim NoH S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 215/55R17 A10 R37 T94 T98 139 A21 A58 A99
212 110-190 225/50R17 A32 T94 T98 139 B03 Lim NoH
e1*2001/116* 110-190 225/55R17 A32 139 V17 S03
0501*24-.. 110-190 235/50R17 A12 139
(FIN: WDD213...) 110-190 245/50R17 A01 A12 K1a K1b K5d R02 139
110-190 245/50R17 A12 R03 139
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 225/45R17 A32 T90 T91 T93 139 A07 A21 A58
212, 212G 100-225 235/45R17 A12 139 A99 B03 F39
e1*2001/116*0501*..; 100-225 245/45R17 A01 A12 K1a K1b 139 Lim NoH V17
e1*2007/46*0484*.. S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/50R17 A32 T94 T98 139 A21 A56 A99
212 120-143 225/55R17 A32 139 B03 Lim NoH
e1*2001/116* 120-143 235/50R17 A12 139 V17 S03
0501*24-.. 120-143 245/50R17 A01 A12 K1a K1b K5d R02 139
(FIN: WDD213...) 120-143 245/50R17 A12 R03 139
E-Klasse 120-180 225/50R17 A32 A21 A58 A99
Coupé / Cabrio 120-180 225/55R17 A32 Cbo Cpe NoH
R1EC 120-180 235/50R17 A12 V17 Z17 S03
e1*2007/46*1666*.. 120-180 245/50R17 A12
E-Klasse 135, 143 225/50R17 A32 A21 A56 A99
Coupé / Cabrio 4matic 135, 143 225/55R17 A32 Cbo Cpe NoH
R1EC 135, 143 235/50R17 A12 V17 Z17 S03
e1*2007/46*1666*.. 135, 143 245/50R17 A12
§ 22 52036
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 139 A07 A12 A21
211K 100-285 245/45R17 139 A99 B03 Car
e1*2001/116*0213*.. S02
E-Klasse T-Modell 100-225 235/45R17 T97 139 A07 A12 A21
212 K 100-225 245/45R17 A01 K1a K1b T95 T99 139 A58 A99 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S02
(FIN: WDD212...)
E-Klasse T-Modell 100 - 225 235/45R17 T97 139 A07 A12 A21
212 K 100 - 225 245/45R17 A01 K1a K1b T95 T99 139 A58 A99 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/50R17 A32 T94 T98 139 A21 A58 A99
R1ES 110-190 225/55R17 A32 T01 T97 139 B03 Car KOV
e1*2007/46*1560*.. 110-190 235/50R17 A12 T00 T96 139 NoH V17 S03
(FIN: WDD213...) 110-190 245/50R17 A01 A12 K1a K1b K5d R02 139
110-190 245/50R17 A12 R03 139
E-Klasse 135, 143 225/50R17 A32 T98 139 A21 A56 A99
T-Modell 4matic 135, 143 225/55R17 A32 T01 T97 139 B03 Car KOV
R1ES 135, 143 235/50R17 A12 T00 T96 139 NoH V17 S03
e1*2007/46*1560*.. 135, 143 245/50R17 A01 A12 K1a K1b K5d R02 139
(FIN: WDD213...) 135, 143 245/50R17 A12 R03 139
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/60R17 A07 A12 A21
245G 80-155 225/55R17 A57 A99 Flh
e1*2001/116* 80-155 225/60R17 S02
0470*06-.. 80-155 235/55R17 A01 K1b K2b K6v
80-155 245/50R17 A01 K1a K1b K2b K5v K6x K8a
80-155 245/55R17 A01 K1a K1b K2b K5v K6x K8a
80-155 255/50R17 A01 K1c K2c K5a K5x K6g K6y K8i
GLC-Klasse 100-190 235/60R17 A10 139 A21 A57 A99
204X 100-190 235/65R17 A10 139 B03 B10 S03
e1*2001/116*
0480*16-..
(FIN: WDC253...)
S-Klasse 145-326 225/55R17 K42 K56 139 A01 A12 A21
220 145-326 225/55R17 K42 K56 M+S R09 139 A61 A99 B03
e1*97/27*0099*.. 145-326 245/50R17 K42 K56 139 NBF V17 S03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 52036
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 12

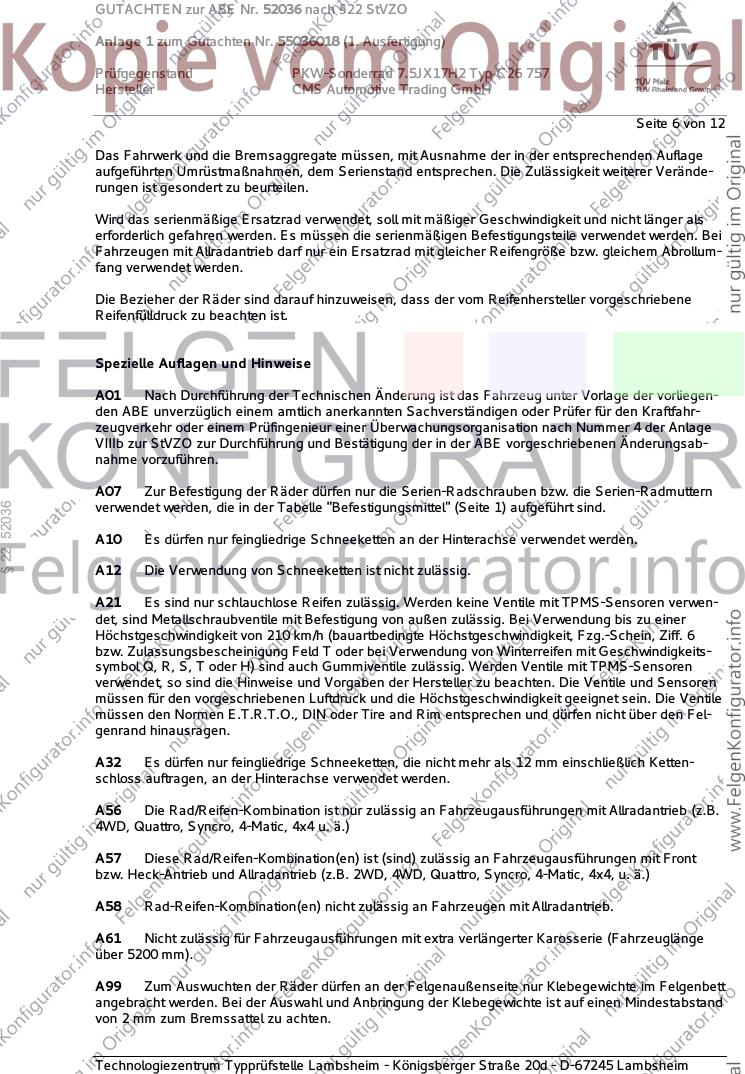

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
§ 22 52036
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 7 von 12

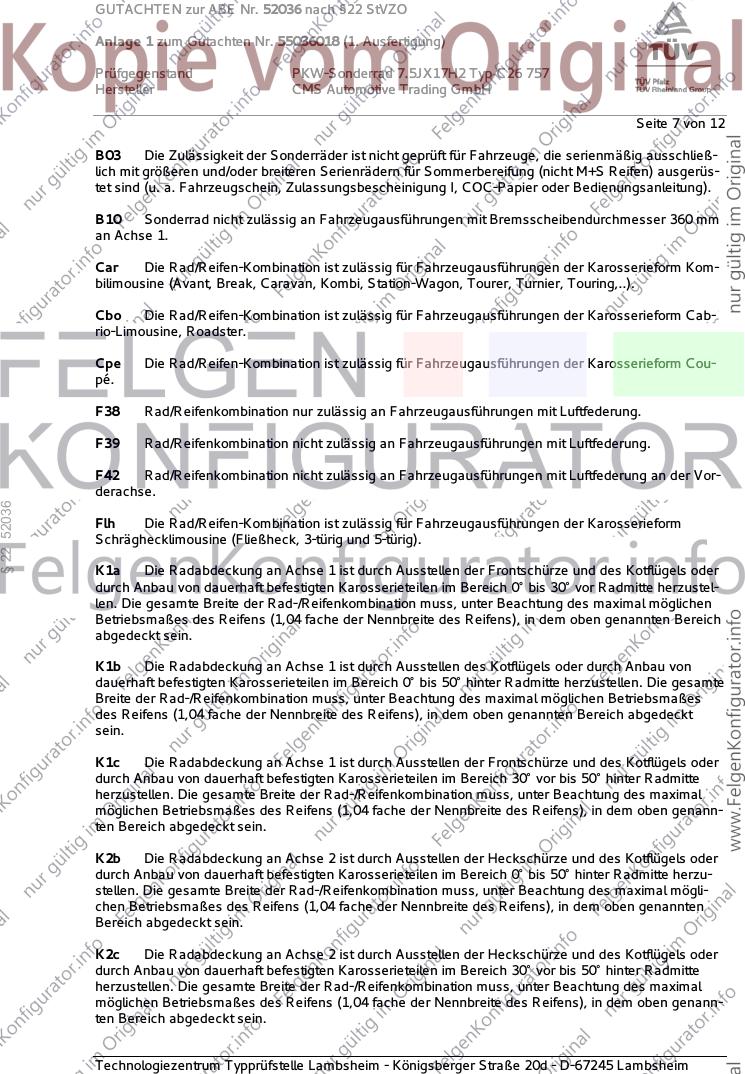

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
§ 22 52036
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 8 von 12

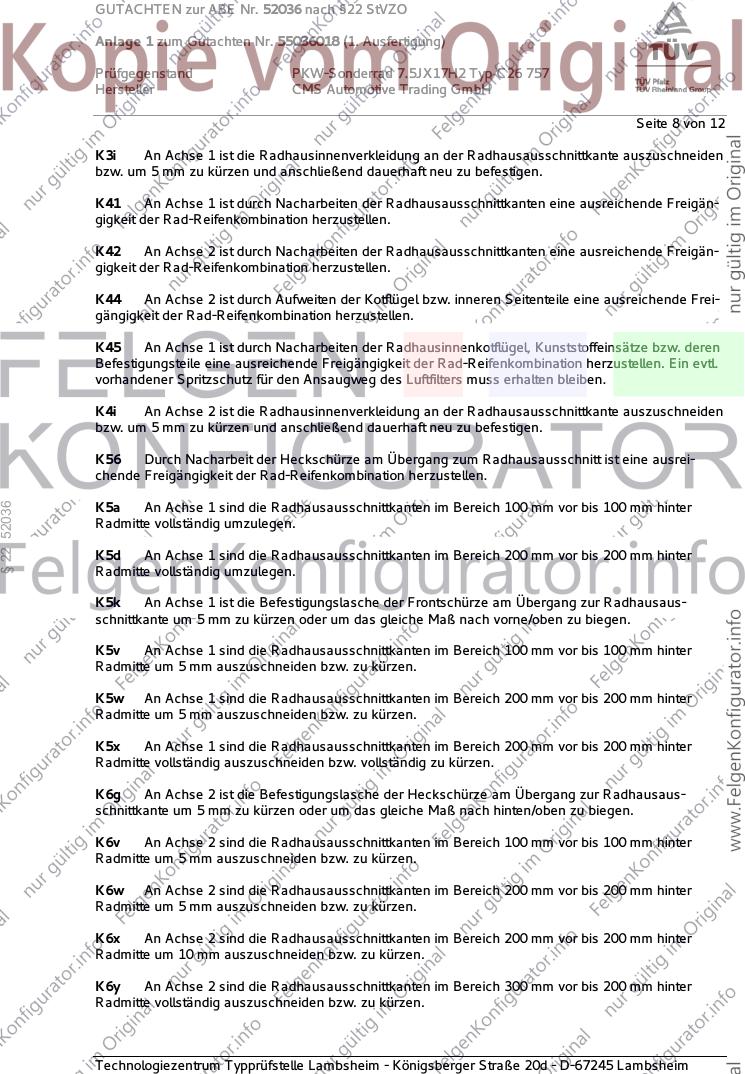

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 52036
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 9 von 12

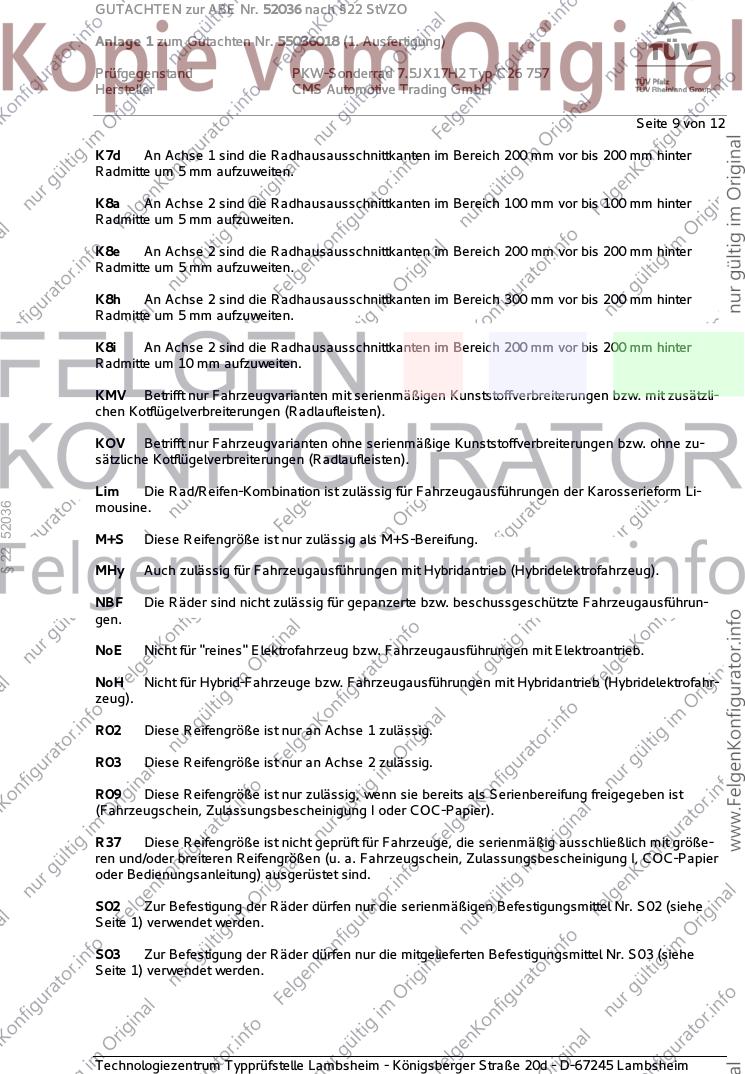

K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
§ 22 52036
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 12

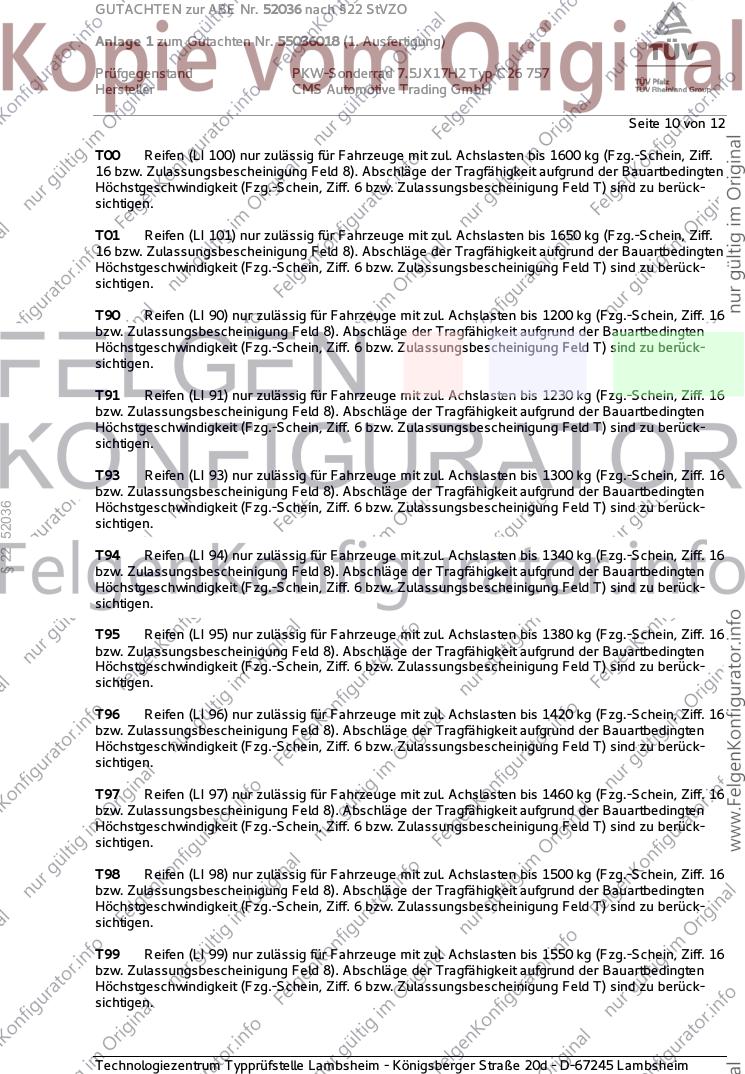

T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52036
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 12
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
§ 22 52036
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52036 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55036018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17H2 Typ C26 757
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2018
Bohlander 00297517.DOC
§ 22 52036
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
