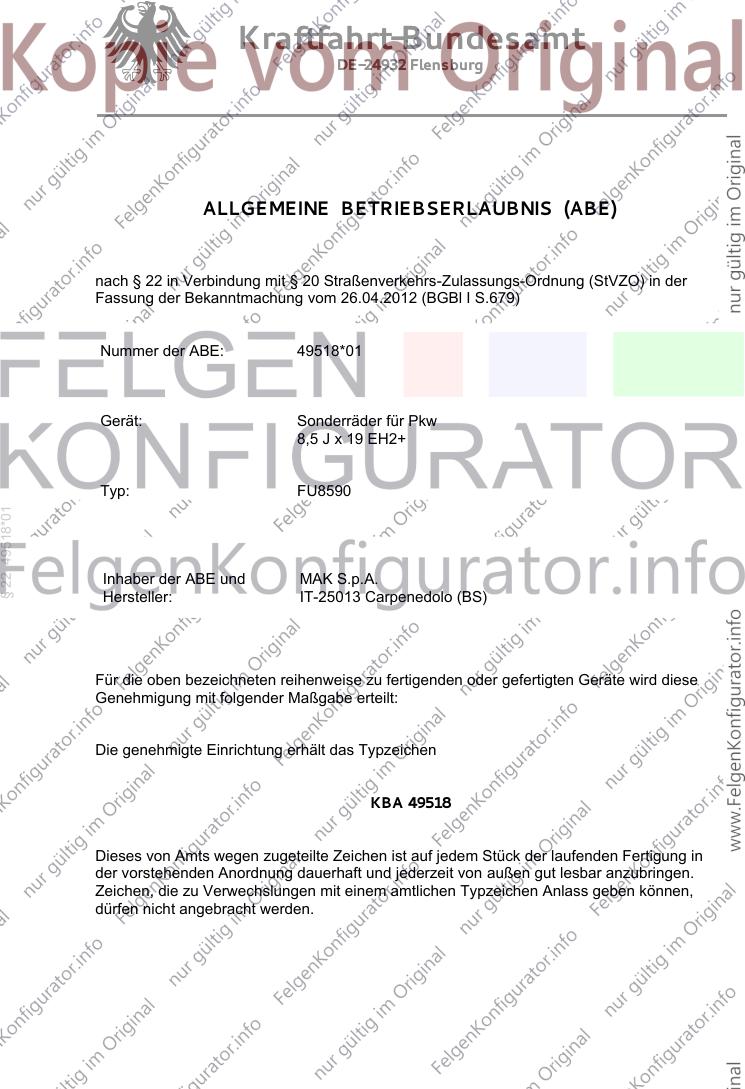

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49518*01
Gerät: Sonderräder für Pkw
8,5 J x 19 EH2+
Typ: FU8590
§ 22 49518*01
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49518
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49518*01
Die ABE-Nr. 49518*01 erstreckt sich auf die Räder 8,5 J x 19 EH2+, Typ FU8590, in den
Ausführungen wie im Gutachten Nr. 55802414 (2. Ausfertigung) vom 10.01.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
23 - 26 1. Ausfertigung
1 - 22 2. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
§ 22 49518*01
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 10.01.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 08.03.2017
Im Auftrag

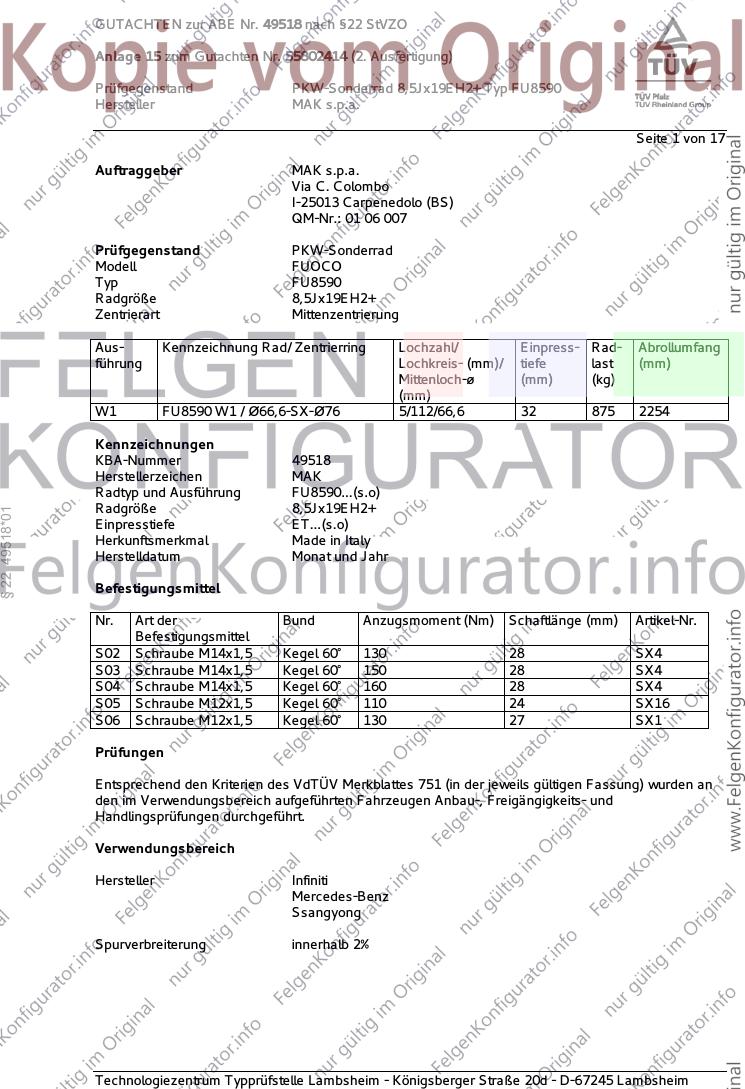

GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 1 von 17
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell FUOCO
Typ FU8590
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 FU8590 W1 / Ø66,6-SX-Ø76 5/112/66,6 32 875 2254
Kennzeichnungen
KBA-Nummer 49518
Herstellerzeichen MAK
Radtyp und Ausführung FU8590...(s.o)
Radgröße 8,5Jx19EH2+
§ 22 49518*01
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 130 28 SX4
S03 Schraube M14x1,5 Kegel 60° 150 28 SX4
S04 Schraube M14x1,5 Kegel 60° 160 28 SX4
S05 Schraube M12x1,5 Kegel 60° 110 24 SX16
S06 Schraube M12x1,5 Kegel 60° 130 27 SX1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A19 A56 S02
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A19 A58 Flh
e1*2001/116*0470*.. KMV S02
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K1c T88 A01 A12 A14
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A19 Cpe K45
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 V19 S05
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A01 A12 A14
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A19 Car K45
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 R21 V19 S05
§ 22 49518*01
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91
170-270 255/30R19 K2b K42 K56 R03 R70 T91
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A12 A14
203 170,260 235/35R19 G01 K42 K56 R03 A19 K45 R21
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 V19 S05
170-270 235/35R19 K41 K43 R02 T87 T88
170-270 255/30R19 K2b K42 K56 R03
C 43 T-Modell 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A19 R21 S05
e1*93/81*0034*..
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A19 Car Cpe
e1*2001/116* Lim S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A19 K45 R21
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 V19 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 115-225 225/35R19 Cpe K1c K2a K2b K43 K44 T88 A01 A12 A14
204 88-215 225/35R19 K1c K2a K2b K43 K44 Lim T88 A19 K41 K42
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2c K43 K44 Lim T87 K56 S02
- Limousine/Coupe T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A12 A14
HO T88 A19 R21 S05
G363,
e1*92/53*0001*..
C-Klasse C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
HO A19 R70 S05
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A19 Cpe V19
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 S05
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
§ 22 49518*01
202 A19 R21 S05
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A19 Car R21
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 V19 S05
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 K56 A01 A12 A14
204K T91 A19 Car S02
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
CL 63, CL 65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
216, 216AMG A19 Cpe S03
e1*2001/116*0372*..,
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A01 A12 A14
215 A19 B03 R21
e1*98/14*0113*.. S03
CL-Klasse 285 235/45R19 R37 T95 T99 A12 A14 A19
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 Cpe V00 VS9
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 S03
(FIN: WDD216...) 285-380 255/40R19 A01 K1a K1b K41 M+S
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A19 Cpe V19
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 S05
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A12 A14
209 A19 B10 Cpe
e1*98/14*0184*.. S05
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A19 B01 Cbo
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 Cpe K1a R21
V19 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-200 225/35R19 K1c K45 T88 A01 A12 A14
209 A19 Cpe S05
e1*98/14*0184*..
CLS Shooting Brake 120-150 245/35R19 A10 T93 A14 A19 A57
218 120-245 255/35R19 A32 T92 T96 A84 B10 Car
e1*2007/46*0485*.. Y63 Y66 S02
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A19 A57
218 120-245 255/30R19 A12 T91 A84 B10 Lim
e1*2007/46*0485*.. 120-245 255/35R19 A32 Y63 Y66 S02
- incl. Facelift 2014
E 500 300 245/35R19 K1c K2b K5d T93 A01 A12 A14
212 A19 A57 F38
e1*2001/116* Lim S02
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
§ 22 49518*01
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A14 A19
210 55-260 235/35R19 A01 K41 T87 T88 T91 B01 NBF R21
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 V19 S05
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A19
211 75-285 245/35R19 T93 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A19 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 Lim NoH V01
- mit Luftfederung V19 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 R37 T93 A12 A14 A19
212 110-190 225/45R19 R37 T92 T96 A58 Lim V19
e1*2001/116* 110-190 235/40R19 R37 T92 T96 S03
0501*25-.. 110-190 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 110-190 245/35R19 K2h R03 T93
110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-190 245/40R19 K2h R03 T94 T98
110-190 255/35R19 A01 K1c K2b K5d K5i K5k T92 T96
110-190 255/35R19 K2h R03 T92 T96
110-190 255/40R19 A01 K1c K2b K5d K5i K5k
110-190 255/40R19 K2h R03
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A19 A57 F39
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 Lim NoH V01
e1*2007/46*0484*.. V19 S02
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

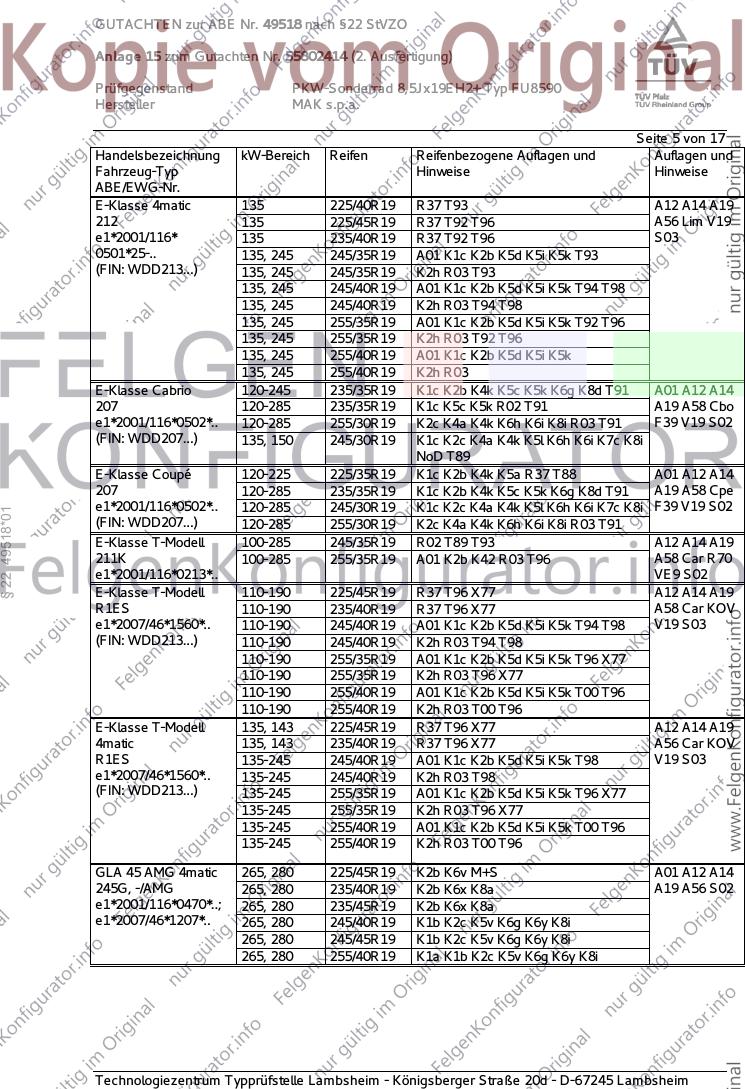

E-Klasse 4matic 135 225/40R19 R37 T93 A12 A14 A19
212 135 225/45R19 R37 T92 T96 A56 Lim V19
e1*2001/116* 135 235/40R19 R37 T92 T96 S03
0501*25-.. 135, 245 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 135, 245 245/35R19 K2h R03 T93
135, 245 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
135, 245 245/40R19 K2h R03 T94 T98
135, 245 255/35R19 A01 K1c K2b K5d K5i K5k T92 T96
135, 245 255/35R19 K2h R03 T92 T96
135, 245 255/40R19 A01 K1c K2b K5d K5i K5k
135, 245 255/40R19 K2h R03
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A01 A12 A14
207 120-285 235/35R19 K1c K5c K5k R02 T91 A19 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 F39 V19 S02
(FIN: WDD207...) 135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i
NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A19 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i F39 V19 S02
§ 22 49518*01
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91
E-Klasse T-Modell 100-285 245/35R19 R02 T89 T93 A12 A14 A19
211K 100-285 255/35R19 A01 K2b K42 R03 T96 A58 Car R70
e1*2001/116*0213*.. VE9 S02
E-Klasse T-Modell 110-190 225/45R19 R37 T96 X77 A12 A14 A19
R1ES 110-190 235/40R19 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98 V19 S03
(FIN: WDD213...) 110-190 245/40R19 K2h R03 T94 T98
110-190 255/35R19 A01 K1c K2b K5d K5i K5k T96 X77
110-190 255/35R19 K2h R03 T96 X77
110-190 255/40R19 A01 K1c K2b K5d K5i K5k T00 T96
110-190 255/40R19 K2h R03 T00 T96
E-Klasse T-Modell 135, 143 225/45R19 R37 T96 X77 A12 A14 A19
4matic 135, 143 235/40R19 R37 T96 X77 A56 Car KOV
R1ES 135-245 245/40R19 A01 K1c K2b K5d K5i K5k T98 V19 S03
e1*2007/46*1560*.. 135-245 245/40R19 K2h R03 T98
(FIN: WDD213...) 135-245 255/35R19 A01 K1c K2b K5d K5i K5k T96 X77
135-245 255/35R19 K2h R03 T96 X77
135-245 255/40R19 A01 K1c K2b K5d K5i K5k T00 T96
135-245 255/40R19 K2h R03 T00 T96
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A19 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

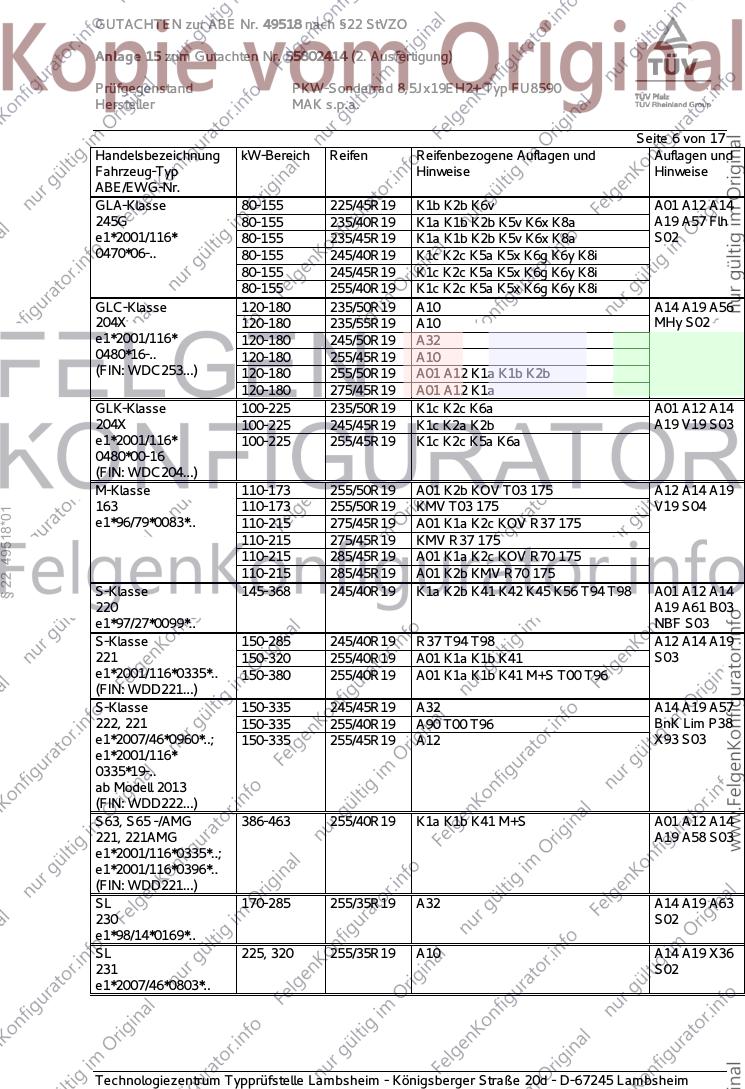

GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A19 A57 Flh
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a S02
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC-Klasse 120-180 235/50R19 A10 A14 A19 A56
204X 120-180 235/55R19 A10 MHy S02
e1*2001/116* 120-180 245/50R19 A32
0480*16-.. 120-180 255/45R19 A10
(FIN: WDC253...) 120-180 255/50R19 A01 A12 K1a K1b K2b
120-180 275/45R19 A01 A12 K1a
GLK-Klasse 100-225 235/50R19 K1c K2c K6a A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A19 V19 S03
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/50R19 A01 K2b KOV T03 175 A12 A14 A19
163 110-173 255/50R19 KMV T03 175 V19 S04
§ 22 49518*01
e1*96/79*0083*.. 110-215 275/45R19 A01 K1a K2c KOV R37 175
110-215 275/45R19 KMV R37 175
110-215 285/45R19 A01 K1a K2c KOV R70 175
110-215 285/45R19 A01 K2b KMV R70 175
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 A19 A61 B03
e1*97/27*0099*.. NBF S03
S-Klasse 150-285 245/40R19 R37 T94 T98 A12 A14 A19
221 150-320 255/40R19 A01 K1a K1b K41 S03
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96
(FIN: WDD221...)
S-Klasse 150-335 245/45R19 A32 A14 A19 A57
222, 221 150-335 255/40R19 A90 T00 T96 BnK Lim P38
e1*2007/46*0960*..; 150-335 255/45R19 A12 X93 S03
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
221, 221AMG A19 A58 S03
e1*2001/116*0335*..;
e1*2001/116*0396*..
(FIN: WDD221...)
SL 170-285 255/35R19 A32 A14 A19 A63
230 S02
e1*98/14*0169*..
SL 225, 320 255/35R19 A10 A14 A19 X36
231 S02
e1*2007/46*0803*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.

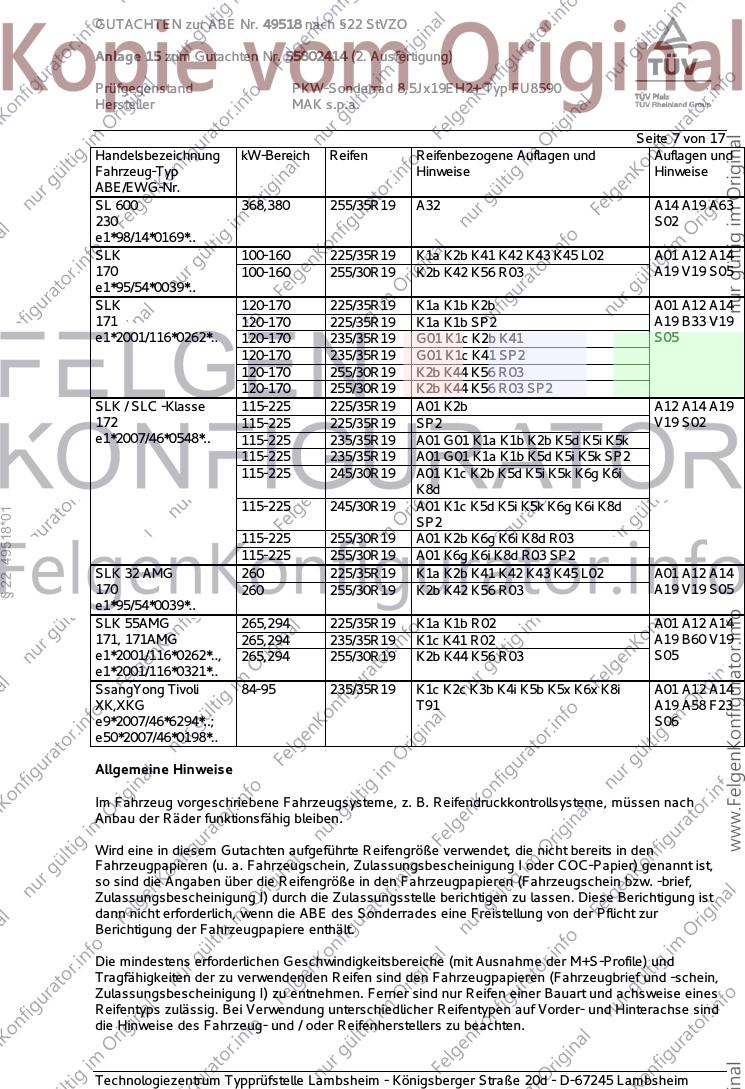

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 600 368,380 255/35R19 A32 A14 A19 A63
230 S02
e1*98/14*0169*..
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 100-160 255/30R19 K2b K42 K56 R03 A19 V19 S05
e1*95/54*0039*..
SLK 120-170 225/35R19 K1a K1b K2b A01 A12 A14
171 120-170 225/35R19 K1a K1b SP2 A19 B33 V19
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 S05
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A19
172 115-225 225/35R19 SP2 V19 S02
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1a K1b K2b K5d K5i K5k
115-225 235/35R19 A01 G01 K1a K1b K5d K5i K5k SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
§ 22 49518*01
SP2
115-225 255/30R19 A01 K2b K6g K6i K8d R03
115-225 255/30R19 A01 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 260 255/30R19 K2b K42 K56 R03 A19 V19 S05
e1*95/54*0039*..
SLK 55AMG 265,294 225/35R19 K1a K1b R02 A01 A12 A14
171, 171AMG 265,294 235/35R19 K1c K41 R02 A19 B60 V19
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 S05
e1*2001/116*0321*..
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5x K6x K8i A01 A12 A14
XK,XKG T91 A19 A58 F23
e9*2007/46*6294*..; S06
e50*2007/46*0198*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.

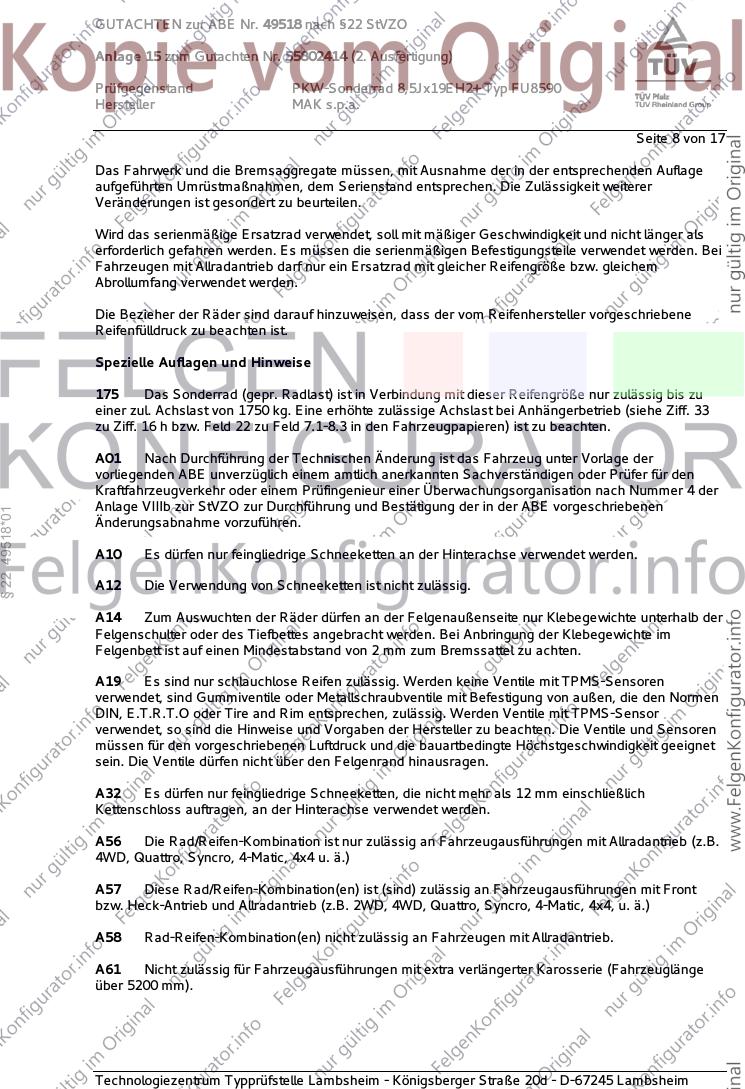

Seite 8 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
175 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1750 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
§ 22 49518*01
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 9 von 17

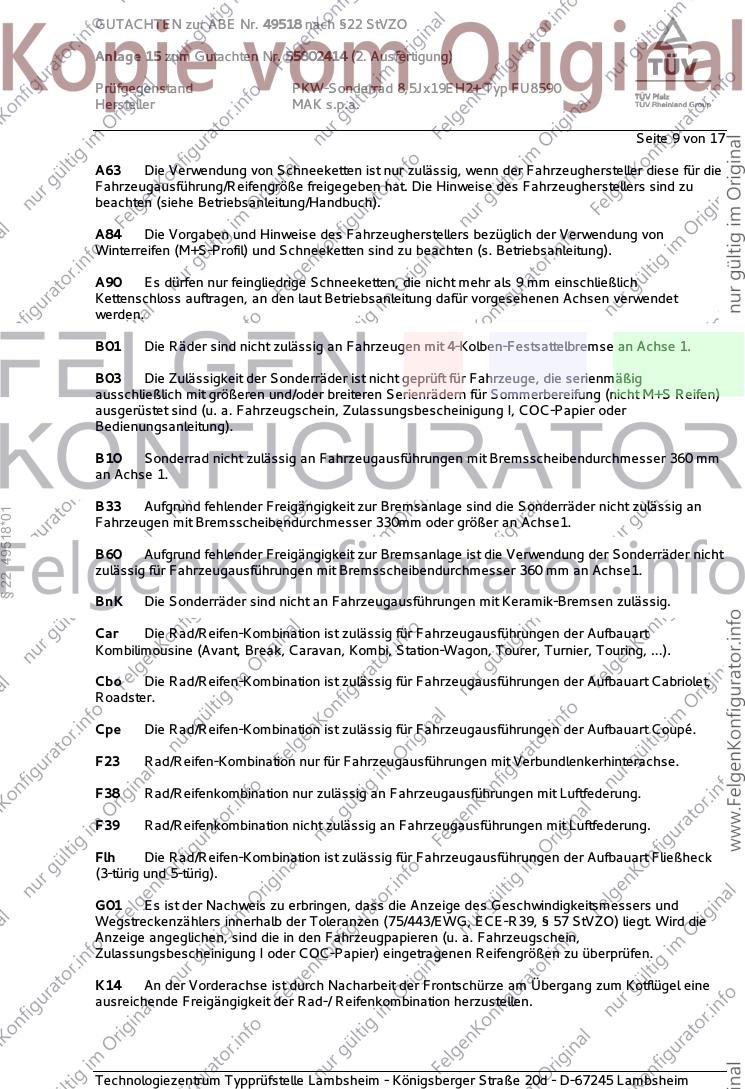

A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
§ 22 49518*01
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 10 von 17

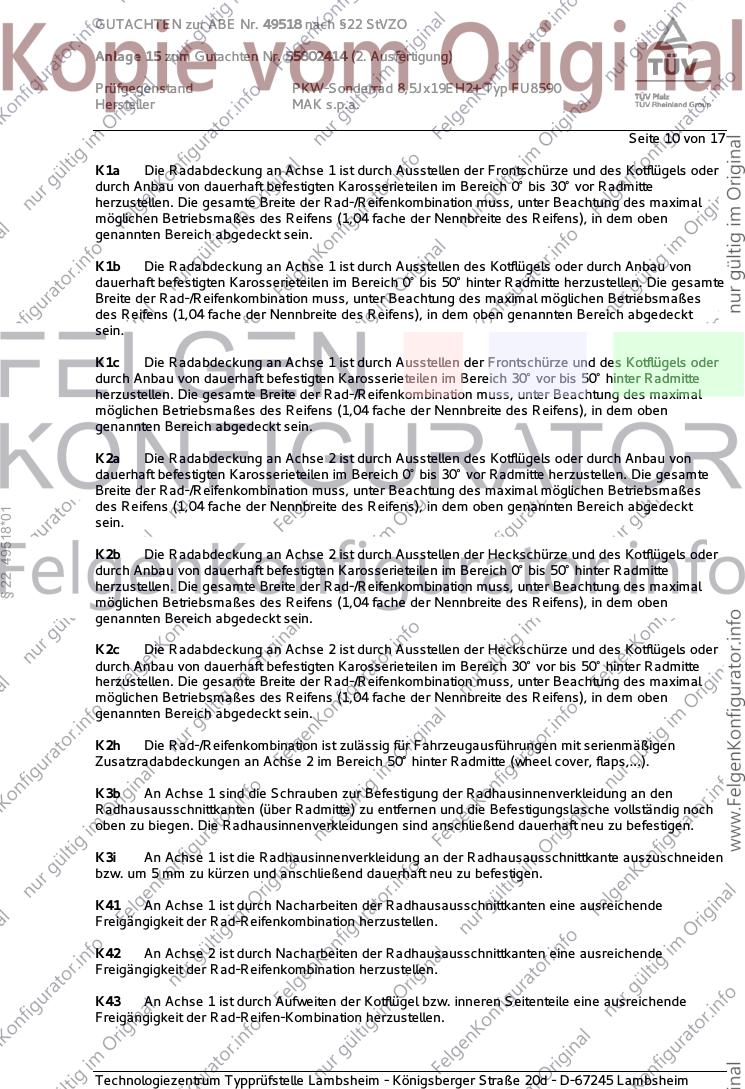

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 49518*01
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 11 von 17

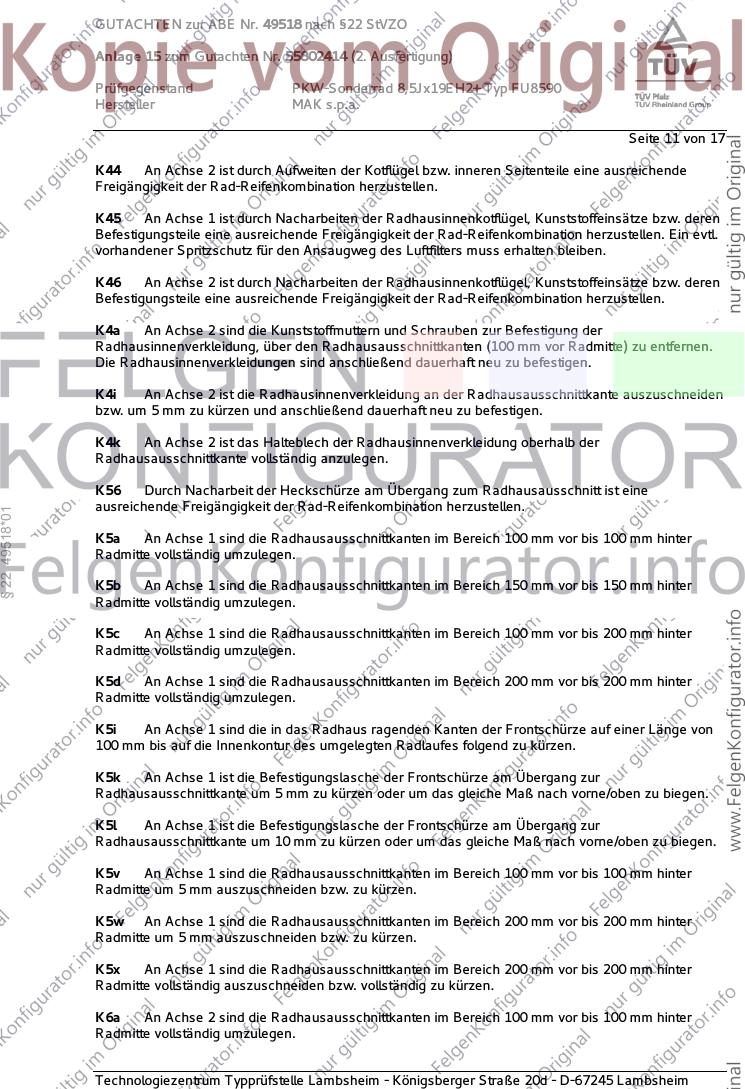

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 49518*01
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 12 von 17

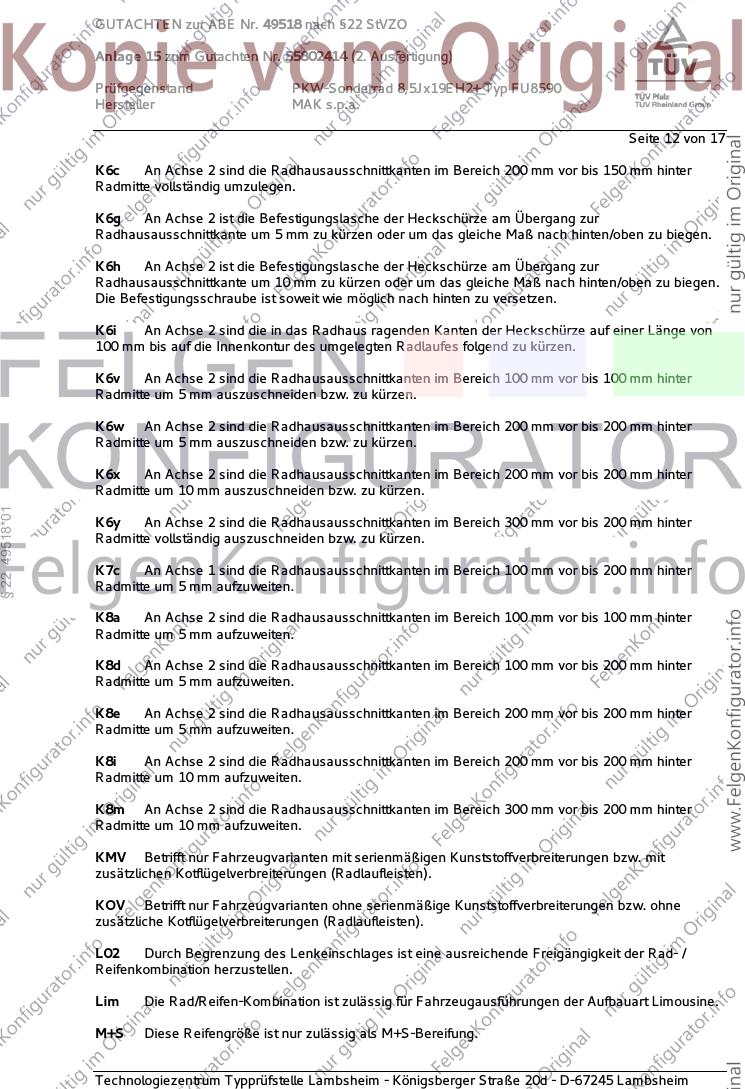

K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
§ 22 49518*01
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 13 von 17

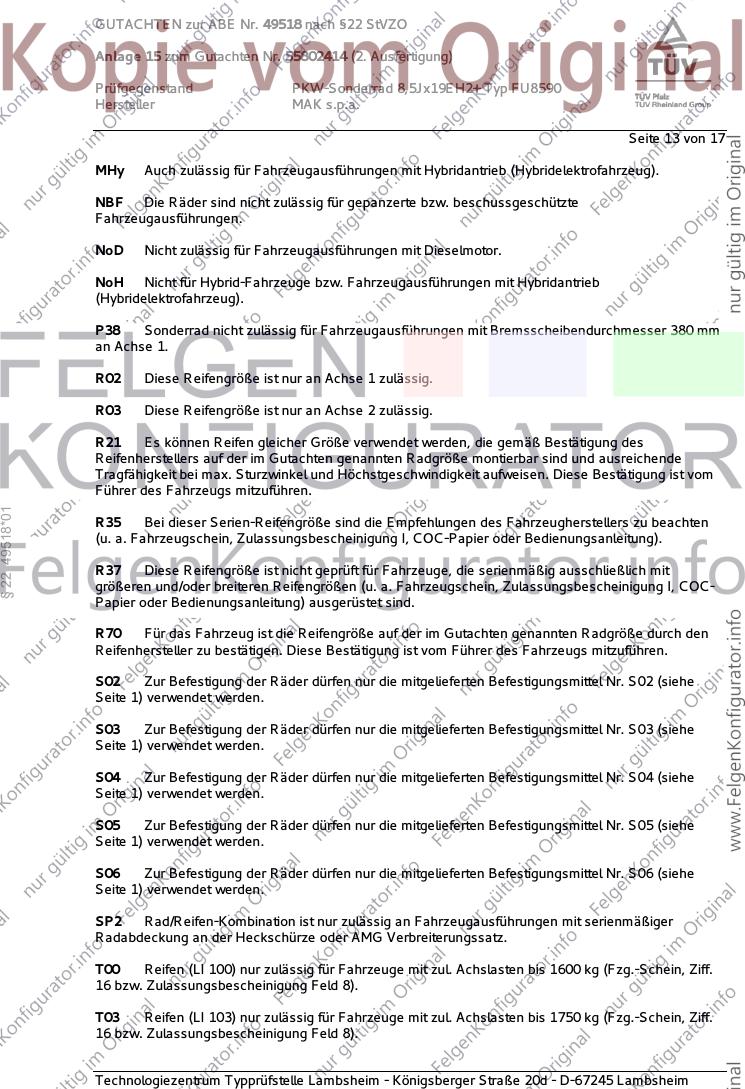

MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
§ 22 49518*01
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.

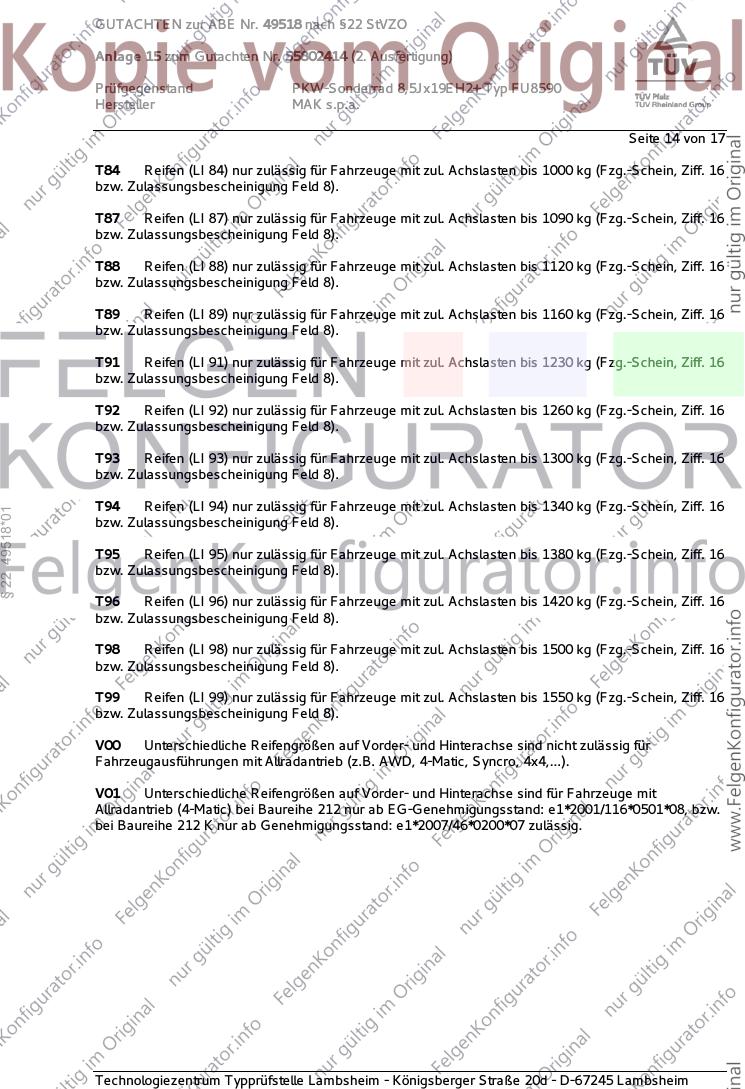

Seite 14 von 17
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
§ 22 49518*01
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.

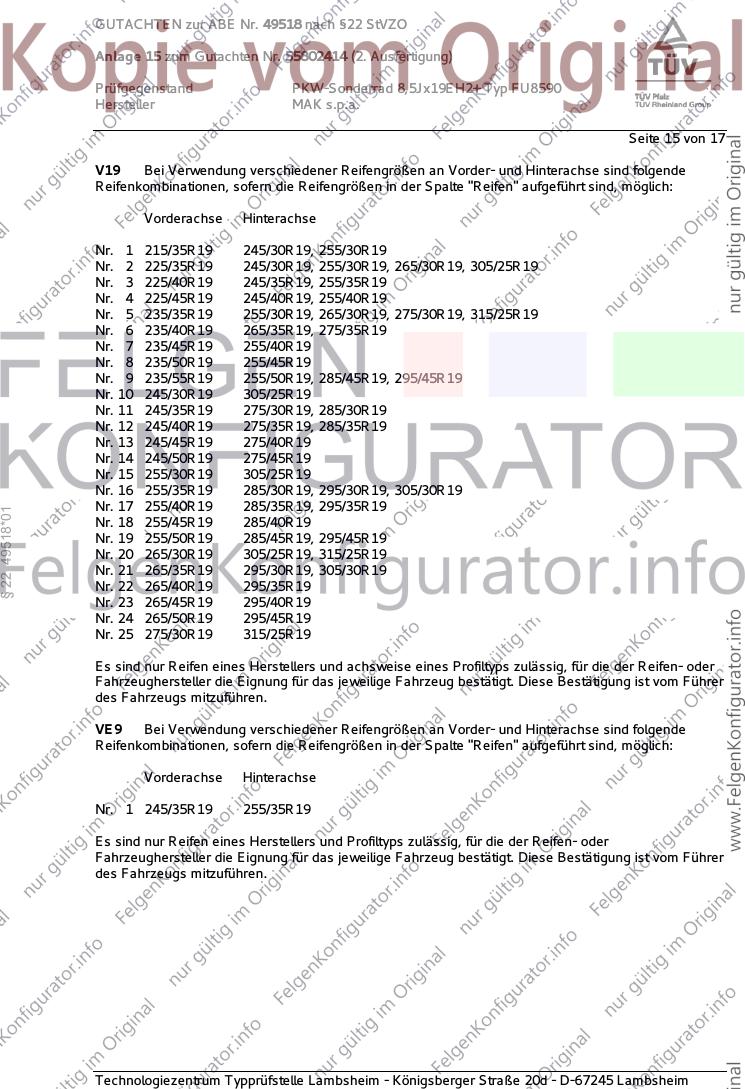

Seite 15 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
§ 22 49518*01
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.

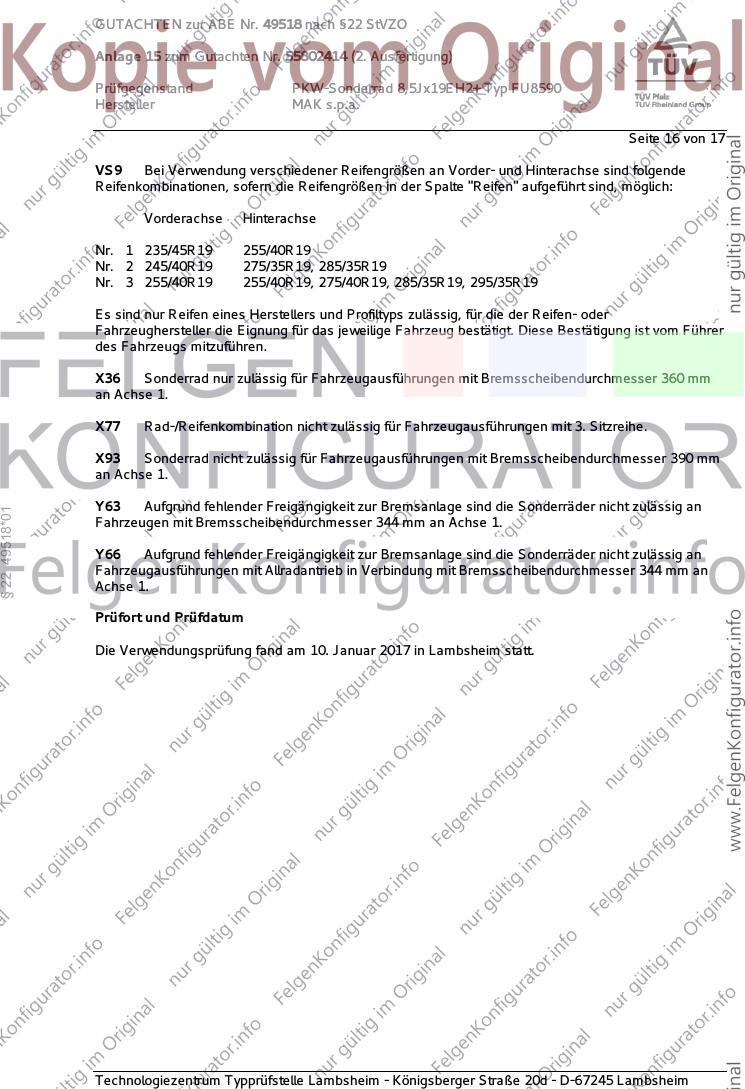

Seite 16 von 17
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
§ 22 49518*01
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Januar 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49518 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55802414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ FU8590
Hersteller MAK s.p.a.
Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Januar 2017
§ 22 49518*01
Schmidt 00263092.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
