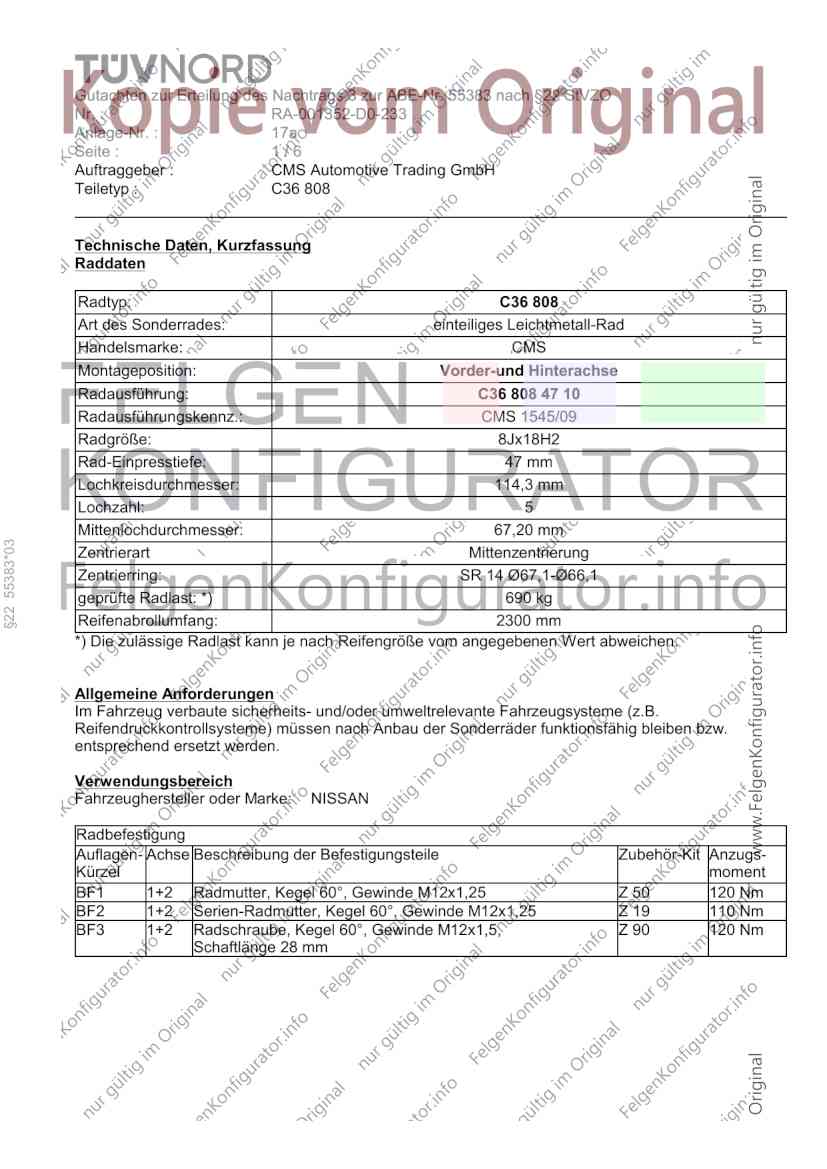

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 1/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 808
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 808 47 10
Radausführungskennz.: CMS 1545/09
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 47 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 55383*03
Zentrierart Mittenzentrierung
Zentrierring: SR 14 Ø67,1-Ø66,1
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: NISSAN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 Z 50 120 Nm
BF2 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,25 Z 19 110 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Z 90 120 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 2/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
V37 e13*2007/46*1378*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 225 Nissan Infiniti Q50, Infiniti 225/50R18 A02) bis A10)
Q50 Hybrid A11) BF1) EB1)
(2WD + 4WD) 235/45R18
245/45R18
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
F15 e11*2007/46*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 157 Nissan Juke 205/45R18 A02) bis A10)
§22 55383*03
(Allrad) M00) N215) BF2)
215/45R18
225/45R18
235/40R18
235/45R18
245/40R18
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 3/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
F15 e11*2007/46*0132*..
F15 e3*2007/46*0162*..
F15 e5*2007/46*1031*..
F15-LPG e3*2007/46*0225*..
F15M e3*2007/46*0257*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 160 Nissan Juke, Nissan Juke 205/45R18 A02) bis A10)
Bifuel M00) N215) BF2) E19)
(Frontantrieb)
215/45R18
225/45R18
235/40R18
§22 55383*03
235/45R18
245/40R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A02) bis A10)
BF2) E19) V00)
Typ(en): ABE / EG-Genehmigung(en):
Z51 e1*2001/116*0478*..
Z51 e3*2007/46*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 188 Nissan Murano 235/65R18 A02) bis A10)
A93) ER1) BF2)
245/60R18
A01) A93) ER2) K04)
255/60R18
A01) A93) ER1) K04)
265/55R18
A01) ER2) K01) K04)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 4/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
J12 e9*2018/858*11042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 116 Nissan Qashqai 225/55R18 A02) bis A10)
(Fahrzeugausführungen BF3) E60)
mit Verbundlenker- 225/60R18
Hinterachse; 2WD)
Typ(en): ABE / EG-Genehmigung(en):
J12 e9*2018/858*11042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 116 Nissan Qashqai 225/55R18 A02) bis A10)
(Fahrzeugausführungen A11) BF3) N235)
mit Mehrlenker- 225/60R18
Hinterachse; 2WD &
4WD)
§22 55383*03
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 5/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
§22 55383*03
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: Z 50
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: Z 19
Anzugsmoment: 110 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: Z 90
Anzugsmoment: 120 Nm
E19) Nicht zulässig an Fahrzeugen mit Allradantrieb.
E60) Nicht zulässig bei Allradfahrzeugen.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Infiniti mit belüfteter Scheibe Ø352x32 mm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 17a
Seite : 6/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1360 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
§22 55383*03
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 17a mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C36 808 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.07.2024
