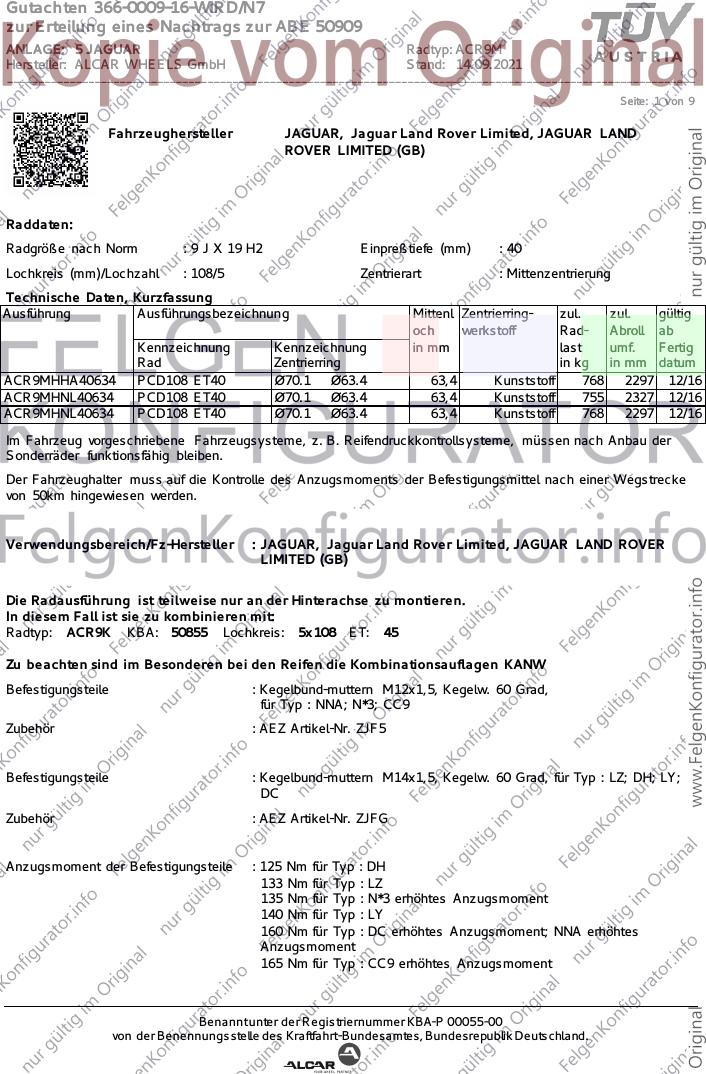

Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND
ROVER LIMITED (GB)
Raddaten:
Radgröße nach Norm : 9 J X 19 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
ACR9MHHA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 768 2297 12/16
ACR9MHNL40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 755 2327 12/16
ACR9MHNL40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 768 2297 12/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Die Radausführung ist teilweise nur an der Hinterachse zu montieren.
In diesem Fall ist sie zu kombinieren mit:
Radtyp: ACR9K KBA: 50855 Lochkreis: 5x108 ET: 45
Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KANW
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : NNA; N*3; CC9
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : LZ; DH; LY;
DC
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : DH
133 Nm für Typ : LZ
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
140 Nm für Typ : LY
160 Nm für Typ : DC erhöhtes Anzugsmoment; NNA erhöhtes
Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

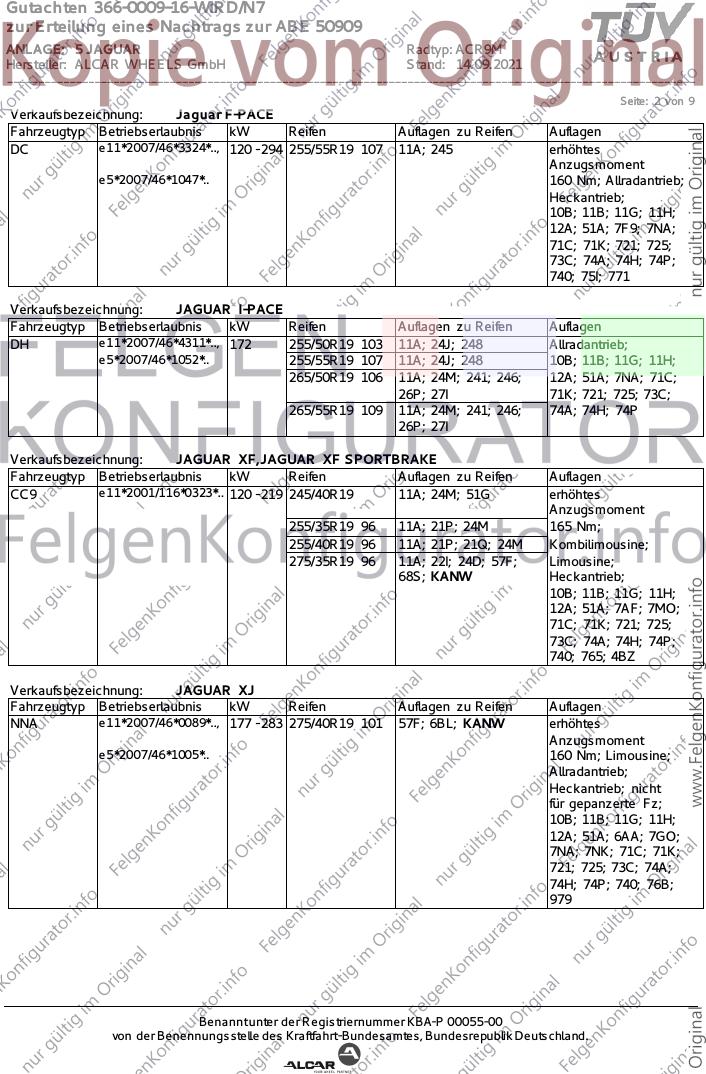

Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________
Seite: 2 von 9
Verkaufsbezeichnung: Jaguar F-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DC e11*2007/46*3324*.., 120 - 294 255/55R19 107 11A; 245 erhöhtes
Anzugsmoment
e5*2007/46*1047*.. 160 Nm; Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7F9; 7NA;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740; 75I; 771
Verkaufsbezeichnung: JAGUAR I-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DH e11*2007/46*4311*.., 172 255/50R19 103 11A; 24J; 248 Allradantrieb;
e5*2007/46*1052*.. 255/55R19 107 11A; 24J; 248 10B; 11B; 11G; 11H;
265/50R19 106 11A; 24M; 241; 246; 12A; 51A; 7NA; 71C;
26P; 27I 71K; 721; 725; 73C;
265/55R19 109 11A; 24M; 241; 246; 74A; 74H; 74P
26P; 27I
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 219 245/40R19 11A; 24M; 51G erhöhtes
Anzugsmoment
255/35R19 96 11A; 21P; 24M 165 Nm;
255/40R19 96 11A; 21P; 21Q; 24M Kombilimousine;
275/35R19 96 11A; 22I; 24D; 57F; Limousine;
68S; KANW Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AF; 7MO;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740; 765; 4BZ
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NNA e11*2007/46*0089*.., 177 - 283 275/40R19 101 57F; 6BL; KANW erhöhtes
Anzugsmoment
e5*2007/46*1005*.. 160 Nm; Limousine;
Allradantrieb;
Heckantrieb; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 7GO;
7NA; 7NK; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 76B;
979
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

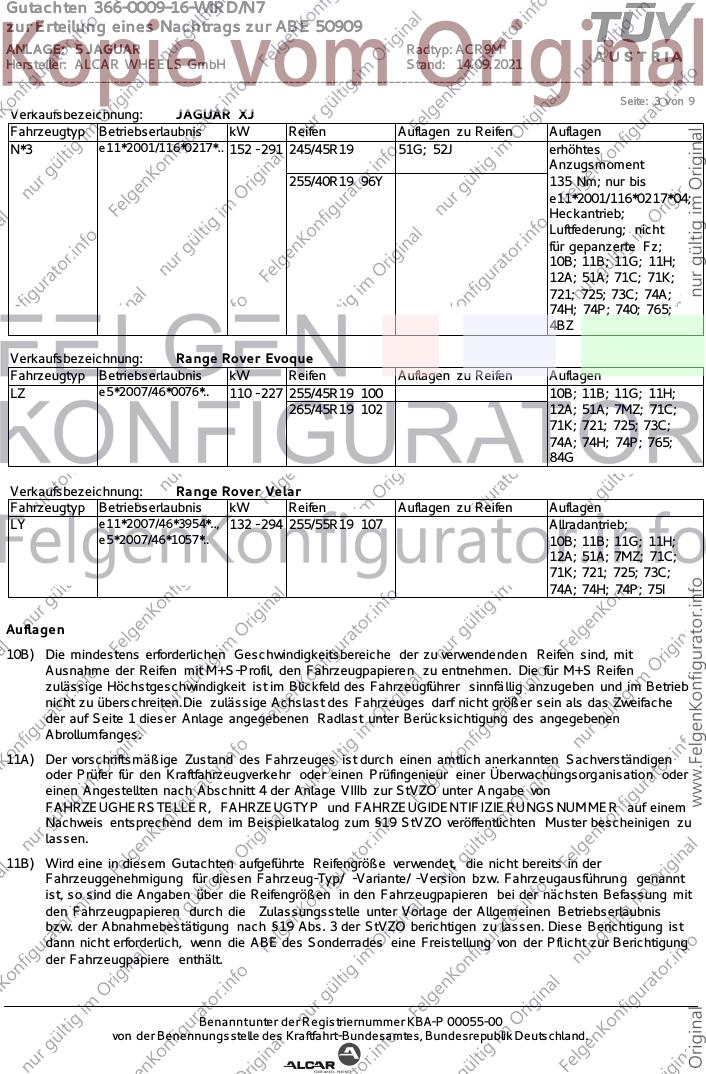

Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________
Seite: 3 von 9
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 245/45R19 51G; 52J erhöhtes
Anzugsmoment
255/40R19 96Y 135 Nm; nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 765;
4BZ
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 227 255/45R19 100 10B; 11B; 11G; 11H;
265/45R19 102 12A; 51A; 7MZ; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 765;
84G
Verkaufsbezeichnung: Range Rover Velar
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e11*2007/46*3954*.., 132 - 294 255/55R19 107 Allradantrieb;
e5*2007/46*1057*.. 10B; 11B; 11G; 11H;
12A; 51A; 7MZ; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter A ngabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pfl icht zur Berichtigung
der Fahrzeugpapiere enthält.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

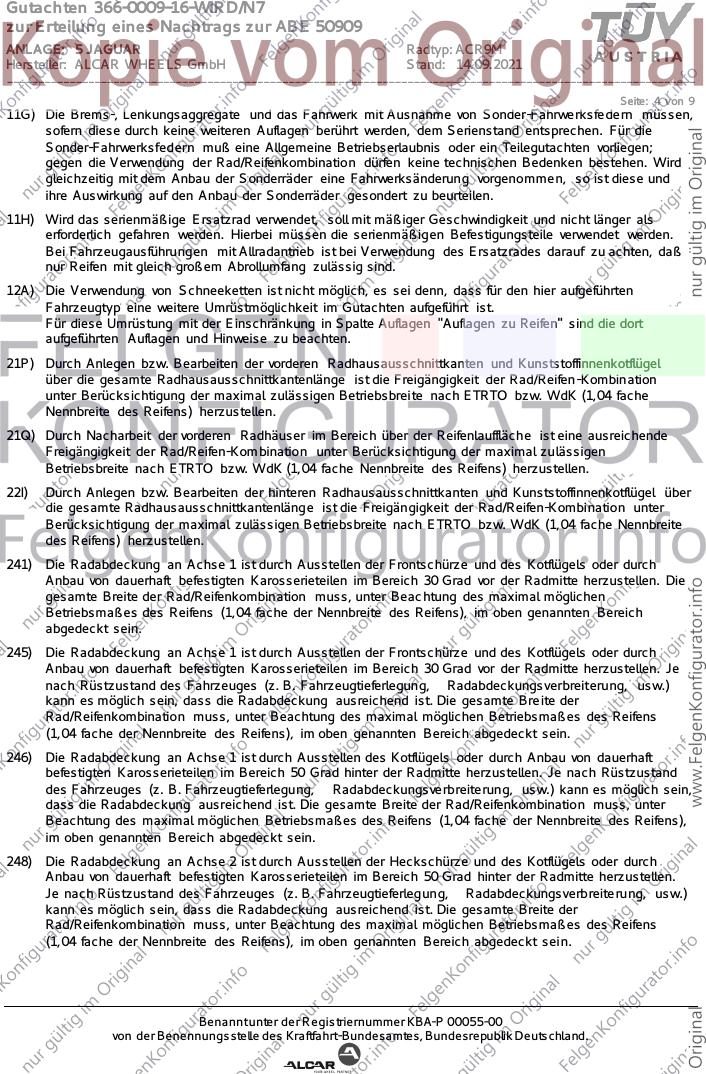

Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________
Seite: 4 von 9
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beac htung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sei n.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

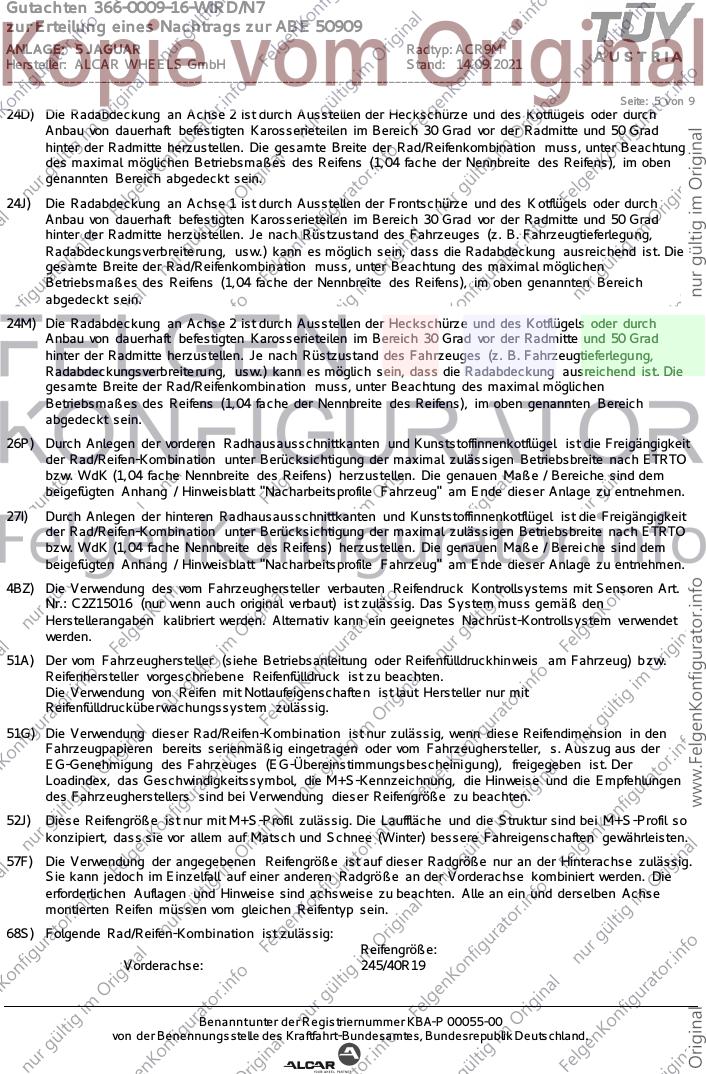

Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________
Seite: 5 von 9
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des K otflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Berei che sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2Z15016 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst -Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
68S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________

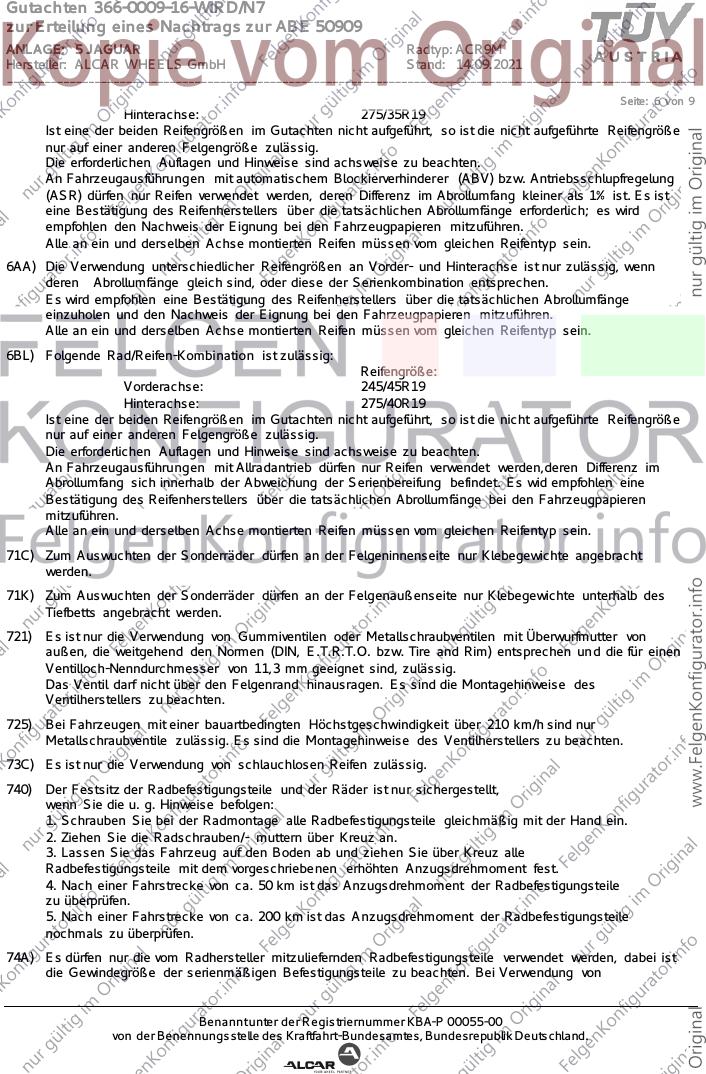

Seite: 6 von 9
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es wird empfohlen eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge
einzuholen und den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BL) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es wid empfohlen eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________

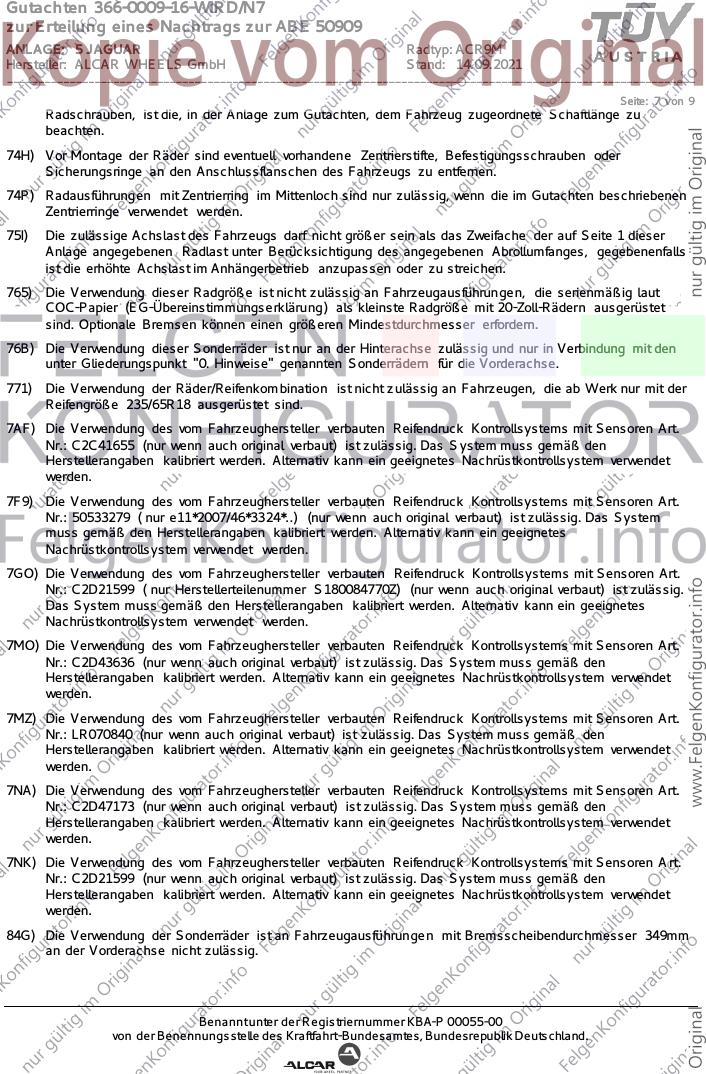

Seite: 7 von 9
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
771) Die Verwendung der Räder/Reifenkombination ist nicht z ulässig an Fahrzeugen, die ab Werk nur mit der
Reifengröße 235/65R18 ausgerüstet sind.
7AF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2C41655 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7F9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 50533279 ( nur e11*2007/46*3324*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7GO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D21599 ( nur Herstellerteilenummer S180084770Z) (nur wenn auch original verbaut) ist zulässig.
Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7MO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D43636 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7MZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: LR070840 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D47173 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren A rt.
Nr.: C2D21599 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
84G) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 349mm
an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________

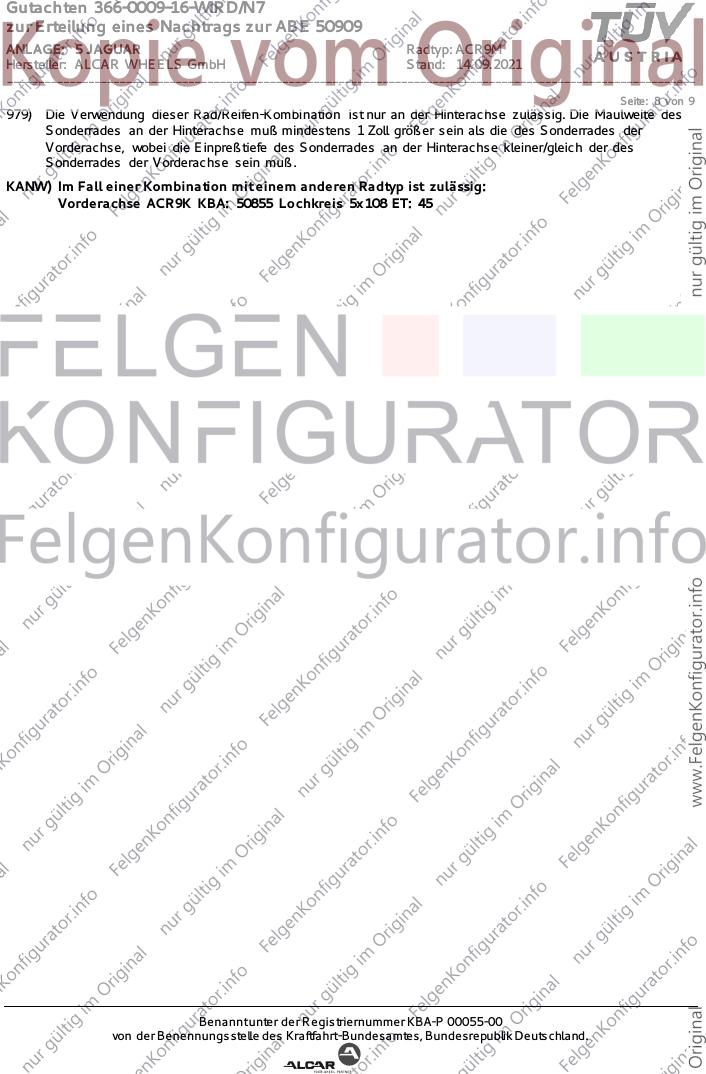

Seite: 8 von 9
979) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig. Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1 Zoll größer sein als die des Sonderrades der
Vorderachse, wobei die Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des
Sonderrades der Vorderachse sein muß.
KANW) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
Vorderachse ACR9K KBA: 50855 Lochkreis 5x108 ET: 45
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 5 JAGUAR Radtyp: ACR9M
Hersteller: ALCAR WHEELS GmbH Stand: 14.09.2021
______________________________________________________________________________________________________________

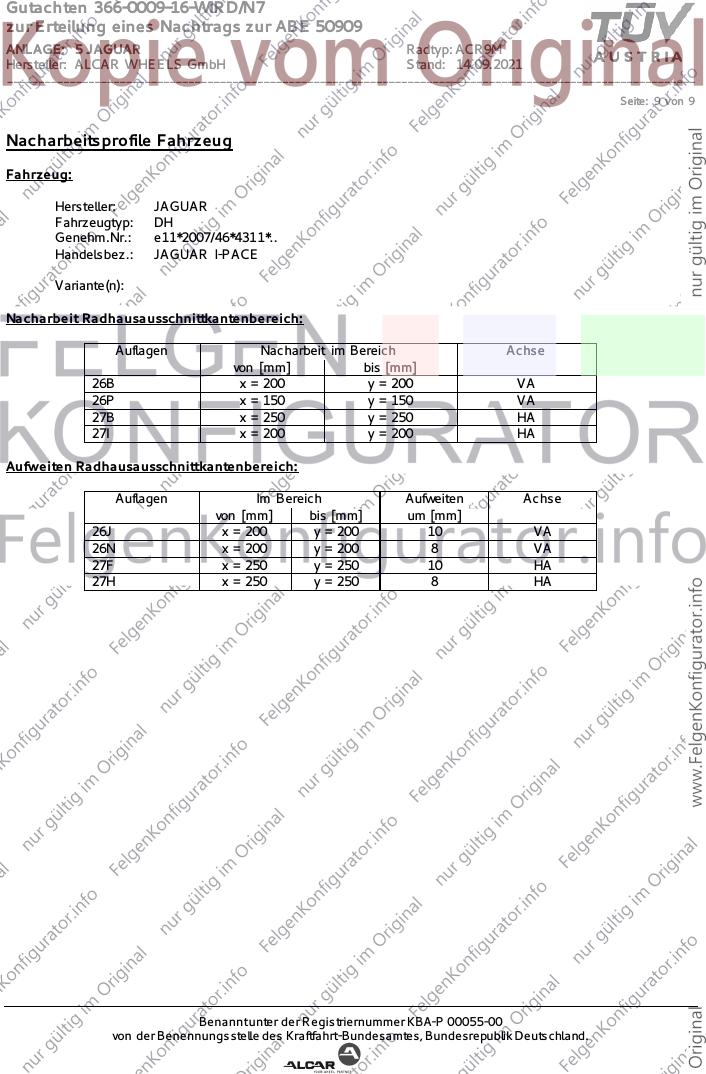

Seite: 9 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: DH
Genehm.Nr.: e11*2007/46*4311*..
Handelsbez.: JAGUAR I-PACE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 200 VA
26P x = 150 y = 150 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 200 10 VA
26N x = 200 y = 200 8 VA
27F x = 250 y = 250 10 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
