Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 1 von 10
Fahrzeughersteller JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND
ROVER LIMITED (GB)
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TRE7HSA40D634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 725 2180 10/10
TRE7HSA40M634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 690 2288 03/09
TRE7HSA40M634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 725 2180 01/10
TRE7HSA40O634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 725 2180 02/12
TRE7HSA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 690 2288 03/09
TRE7HSA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 725 2180 03/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
§22 47688*25
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : CF1; CC9; JA; JB; N*3; CCX
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : LC; LZ; DF
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : CF1 erhöhtes Anzugsmoment
128 Nm für Typ : CCX
133 Nm für Typ : LC; LZ
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
144 Nm für Typ : DF erhöhtes Anzugsmoment
160 Nm für Typ : JA erhöhtes Anzugsmoment; JB erhöhtes
Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 2 von 10
Verkaufsbezeichnung: DISCOVERY SPORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e11*2007/46*1659*.., 110 - 177 225/65R17 102 12O 10B; 11B; 11G; 11H;
e5*2007/46*1058*.. 225/70R17 108 12O 51A; 7J6; 7LQ; 7QZ;
235/60R17 102 12O 71C; 71K; 721; 725;
235/65R17 104 12O 73C; 74A; 74P; 75I;
245/65R17 107 11A; 12A; 245 76S
Verkaufsbezeichnung: Jaguar E-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DF e11*2007/46*4161*.. 110 - 221 225/65R17 101 erhöhtes
Anzugsmoment
225/70R17 108 144 Nm;
235/60R17 102 10B; 11B; 11G; 11H;
235/65R17 104 12A; 51A; 7RA; 7TW;
235/70R17 107 71C; 71K; 721; 725;
245/65R17 107 73C; 74A; 74H; 74P;
740; 76S; 855
DF e5*2007/46*1050*.. 110 - 183 225/65R17 101 erhöhtes
Anzugsmoment
225/70R17 108 144 Nm;
235/60R17 102 10B; 11B; 11G; 11H;
235/65R17 104 12A; 51A; 7RA; 71C;
§22 47688*25
235/70R17 107 71K; 721; 725; 73C;
245/65R17 107 74A; 74H; 74P; 740;
75I; 76S; 855
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 175 235/45R17 93 11A; 21B; 22B; 22L; ab e11*98/14*0115*06;
24J; 24M 10B; 11B; 11G; 11H;
147 - 219 235/50R17 11A; 21B; 22B; 22L; 12A; 51A; 71C; 71K;
24J; 24M; 51G 721; 725; 73C; 74A;
245/45R17 11A; 21B; 22B; 22L; 74H; 74P; 76S; 4GZ
24J; 24M; 51G
Verkaufsbezeichnung: JAGUAR XE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e11*2007/46*2150*.., 120 - 221 205/55R17 95 11A; 245; 26N; 26P erhöhtes
Anzugsmoment
e5*2007/46*1049*.. 215/50R17 95 11A; 245; 26N; 26P 160 Nm; Allradantrieb;
215/55R17 94 11A; 245; 26B; 26J Heckantrieb; inkl.
225/50R17 94 11A; 245; 26B; 26J; Hybrid;
27I 10B; 11B; 11G; 11H;
235/45R17 94 11A; 245; 26N; 26P 12A; 51A; 7J7; 7RA;
235/50R17 96 11A; 241; 246; 26B; 71C; 71K; 721; 725;
26J; 27I 73C; 74A; 74H; 74P;
245/45R17 95 11A; 245; 26B; 26J; 740; 76S
27I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 3 von 10
Verkaufsbezeichnung: Jaguar XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JB e11*2007/46*2981*.., 120 - 221 225/55R17 97 122 erhöhtes
Anzugsmoment
e5*2007/46*1048*.. 235/50R17 96 12A 160 Nm; Kombi;
235/55R17 99 12A Limousine;
245/50R17 99 11A; 12A; 245; 26P Allradantrieb;
255/50R17 101 11A; 12A; 245; 248; Heckantrieb;
26N; 26P 10B; 11B; 11G; 11H;
51A; 7J8; 7RA; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 740;
76S
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 202 235/50R17 96 12Q erhöhtes
Anzugsmoment
235/55R17 12T; 51G 165 Nm;
245/50R17 99 11A; 12A; 24M Kombilimousine;
255/50R17 101 11A; 12A; 21Q; 24M Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7CF; 7QO; 71C;
§22 47688*25
71K; 721; 725; 73C;
74A; 74H; 74P; 740;
76S; 82U; 4GZ
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 235/55R17 99 erhöhtes
Anzugsmoment
245/50R17 99 135 Nm; nur bis
255/50R17 101 e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 76S;
4GZ
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 11A; 21B; 22B; 22G; erhöhtes
24J; 51G; 51J Anzugsmoment
120 Nm; Kombi;
96 - 170 225/45R17 11A; 21B; 22B; 22G; 10B; 11B; 11G; 11H;
24J; 51G 12A; 51A; 71C; 71K;
235/40R17 90W 11A; 21B; 22B; 24J; 721; 725; 73C; 74A;
24M; 362; 66A 74H; 74P; 740; 4GZ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

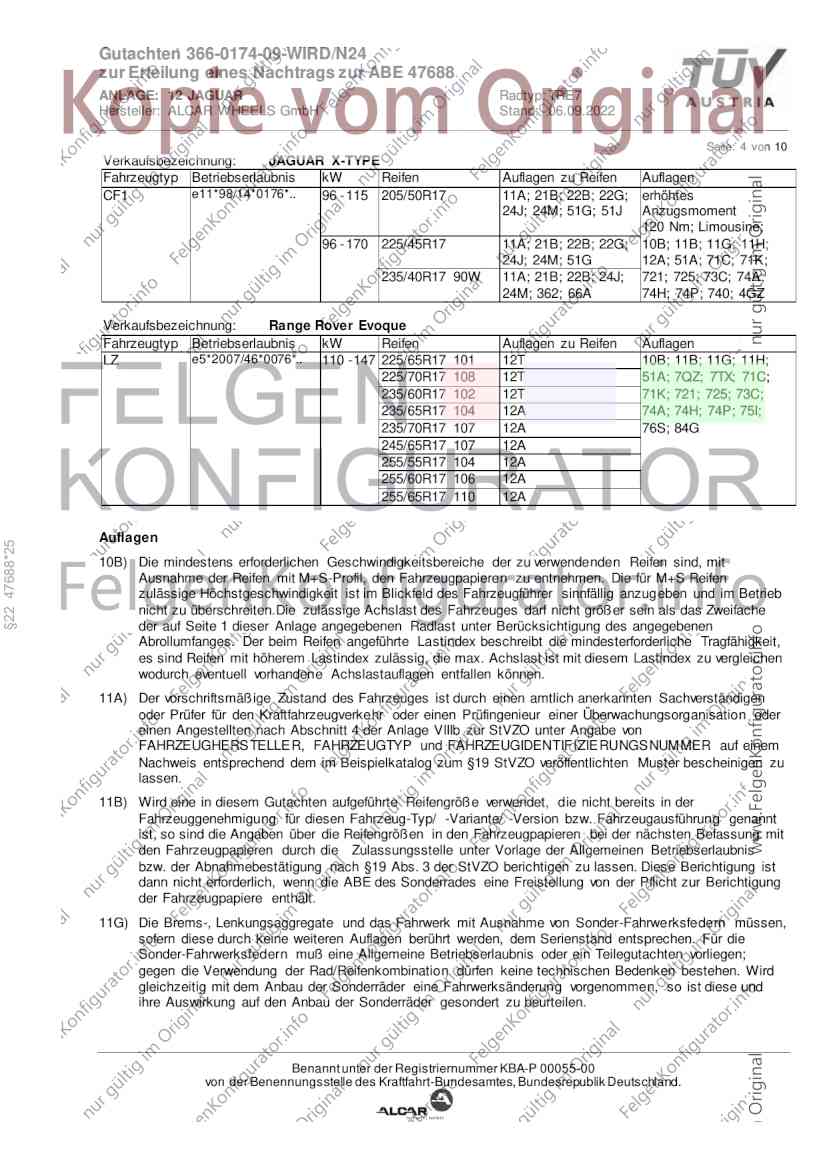

Seite: 4 von 10
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 11A; 21B; 22B; 22G; erhöhtes
24J; 24M; 51G; 51J Anzugsmoment
120 Nm; Limousine;
96 - 170 225/45R17 11A; 21B; 22B; 22G; 10B; 11B; 11G; 11H;
24J; 24M; 51G 12A; 51A; 71C; 71K;
235/40R17 90W 11A; 21B; 22B; 24J; 721; 725; 73C; 74A;
24M; 362; 66A 74H; 74P; 740; 4GZ
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 147 225/65R17 101 12T 10B; 11B; 11G; 11H;
225/70R17 108 12T 51A; 7QZ; 7TX; 71C;
235/60R17 102 12T 71K; 721; 725; 73C;
235/65R17 104 12A 74A; 74H; 74P; 75I;
235/70R17 107 12A 76S; 84G
245/65R17 107 12A
255/55R17 104 12A
255/60R17 106 12A
255/65R17 110 12A
Auflagen
§22 47688*25
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 5 von 10
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befest igungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettensch loss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
§22 47688*25
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungs verbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 6 von 10
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsm aßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§22 47688*25
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse is t eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
4GZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2Z15016 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 7 von 10
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
§22 47688*25
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 8 von 10
7CF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2C41655 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7J6) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: LR066378 ( nur e11*2007/46*1659*..) (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7J7) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D43636 ( nur e11*2007/46*2150*..) (nur wenn auch original verbaut) ist nicht zulässig. Es kann
ein geeignetes Nachrüstkontrollsystem verwendet werden.
7J8) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 50533279 ( nur e11*2007/46*2981*..) (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7LQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: LR156918 ( nur e11*2007/46*1659*..) (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7QO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D43636 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7QZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: LR070840 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
§22 47688*25
7RA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: C2D47173 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7TW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: M8E2-1A159-AA (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7TX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: LR156918 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
82U) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 355x32mm an
der Vorderachse nicht zulässig.
84G) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 349mm
an der Vorderachse nicht zulässig.
855) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350mm an der
Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 9 von 10

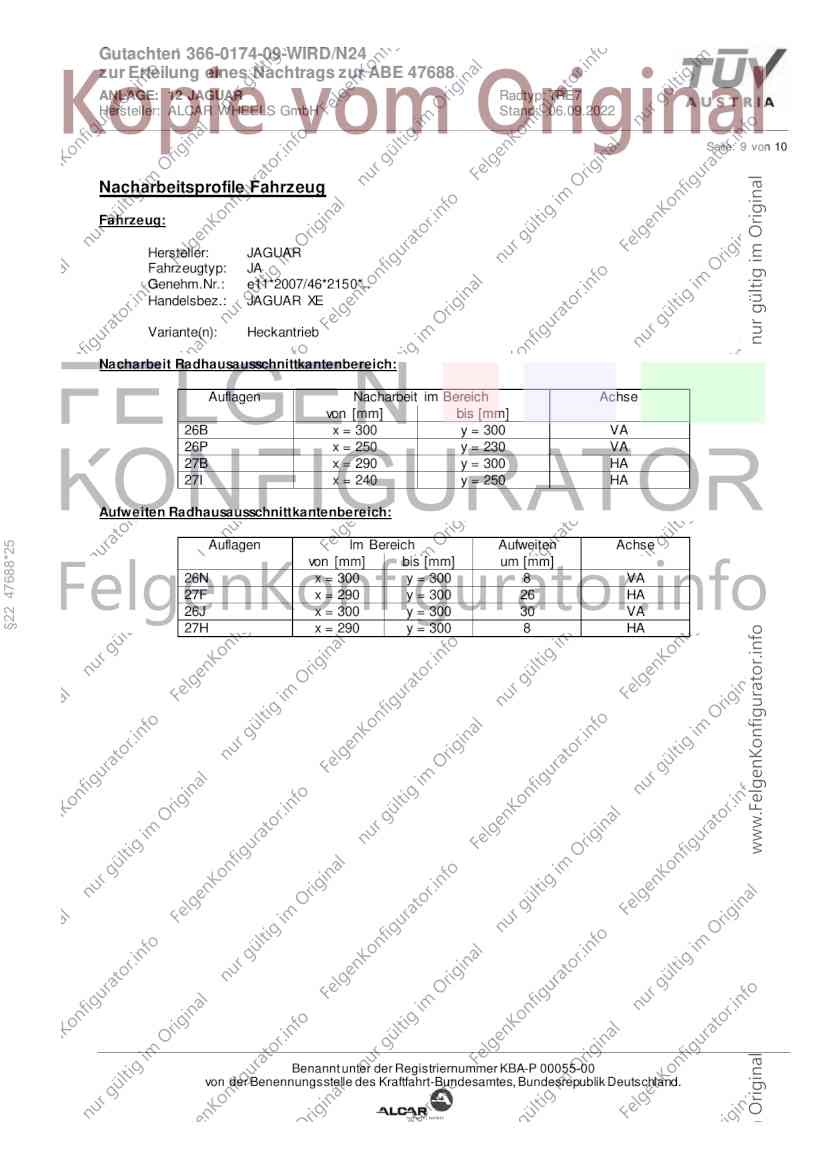

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JA
Genehm.Nr.: e11*2007/46*2150*..
Handelsbez.: JAGUAR XE
Variante(n): Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 230 VA
27B x = 290 y = 300 HA
27I x = 240 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 290 y = 300 26 HA
26J x = 300 y = 300 30 VA
27H x = 290 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 12 JAGUAR Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

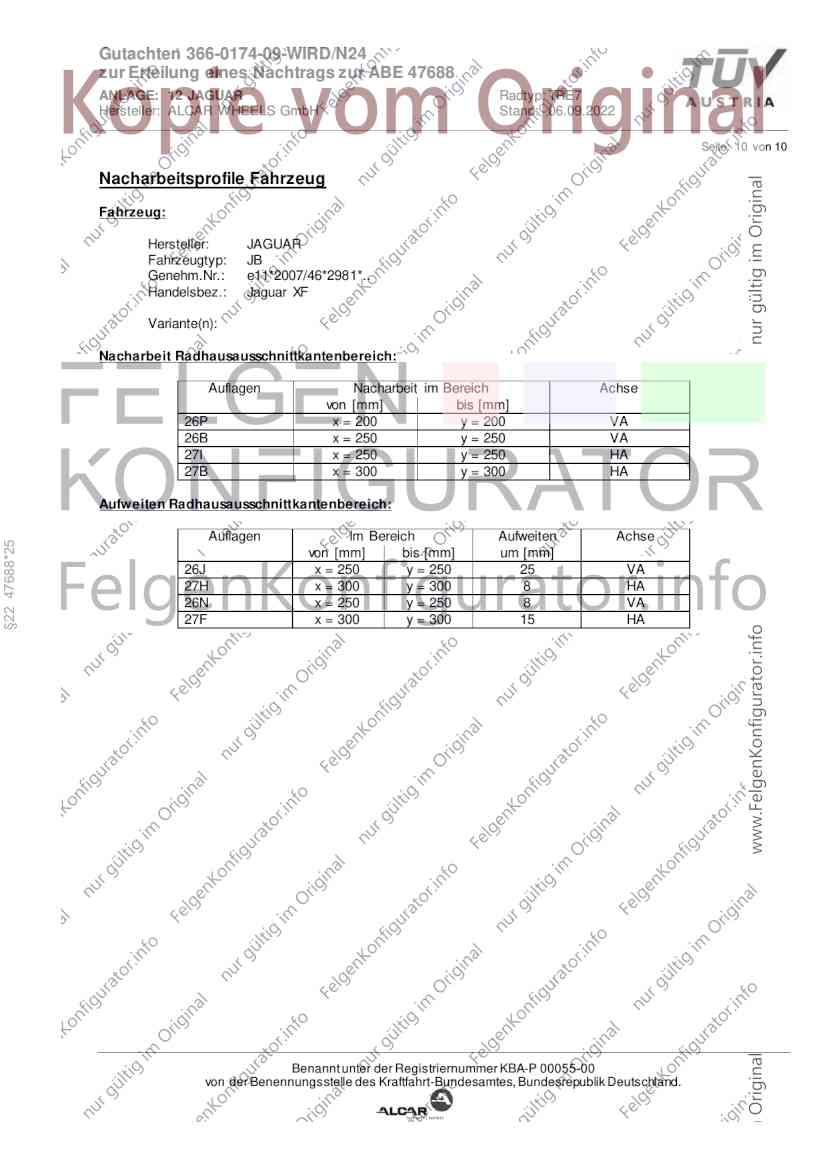

Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JB
Genehm.Nr.: e11*2007/46*2981*..
Handelsbez.: Jaguar XF
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 25 VA
27H x = 300 y = 300 8 HA
26N x = 250 y = 250 8 VA
27F x = 300 y = 300 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
