Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 27a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung

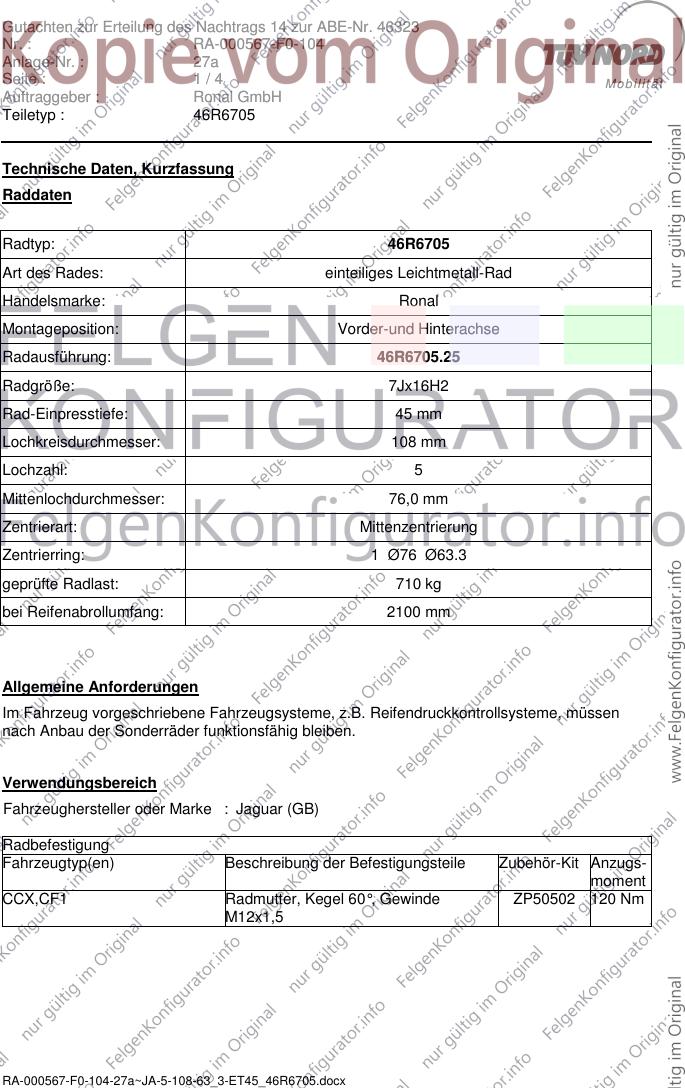

Raddaten
Radtyp: 46R6705
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 46R6705.25
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Jaguar (GB)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CCX,CF1 Radmutter, Kegel 60°, Gewinde ZP50502 120 Nm
M12x1,5
RA-000567-F0-104-27a~JA-5-108-63_3-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 27a
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: CCX
ABE / EG-Genehmigung: e11*98/14*0115*..
Motorleistung Handelsbezeichnung(en) zulässige Reifengrößen, Auflagen und Hinweise
(kW) ggf. Auflagen
147 bis 203 Jaguar S-Type 205/60R16 A02) bis A10) E06)
E05) S01)
225/55R16
E05a)
225/55R16 M+S
235/50R16
219 Jaguar S-Type 225/55R16 M+S
E05)
e11*98/14*0115*14E 1095/1185(0) 5/108/63,3
Typ: CF1
ABE / EG-Genehmigung: e11*98/14*0176*..
Motorleistung Handelsbezeichnung(en) zulässige Reifengrößen, Auflagen und Hinweise
(kW) ggf. Auflagen
96 bis 169 Jaguar X-Type 205/55R16 A01) bis A10) E06)
K37)S01)
225/50R16
K03)
205/55R16 M+S
e11*98/14*0176*11 1150/1170 5/108/63,3
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000567-F0-104-27a~JA-5-108-63_3-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 27a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

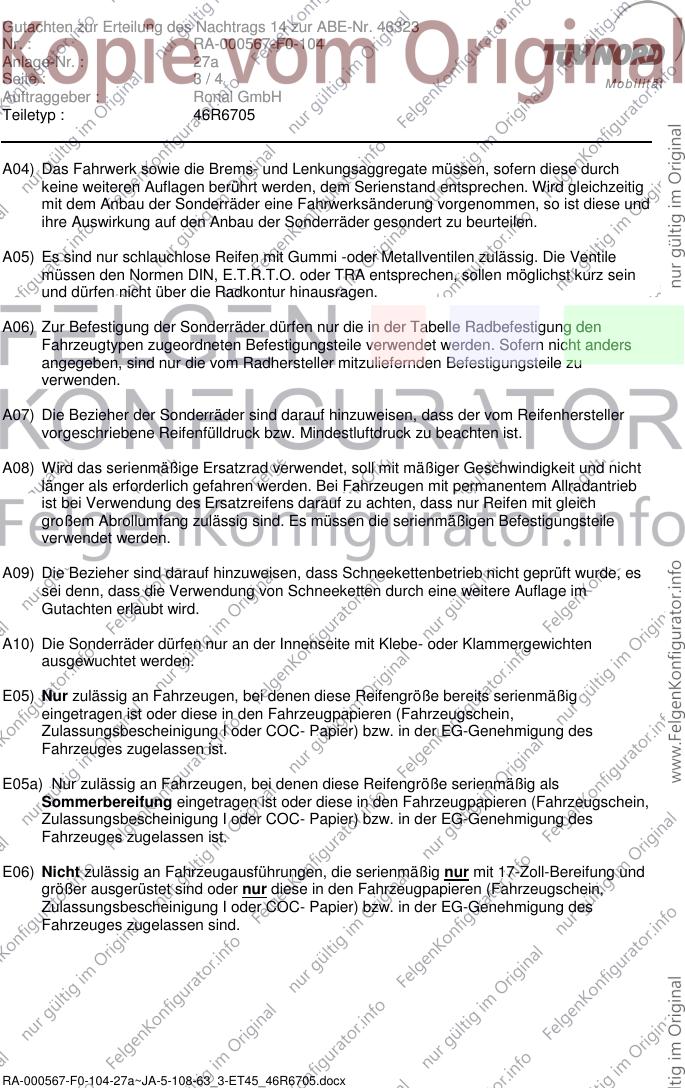

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000567-F0-104-27a~JA-5-108-63_3-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 27a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

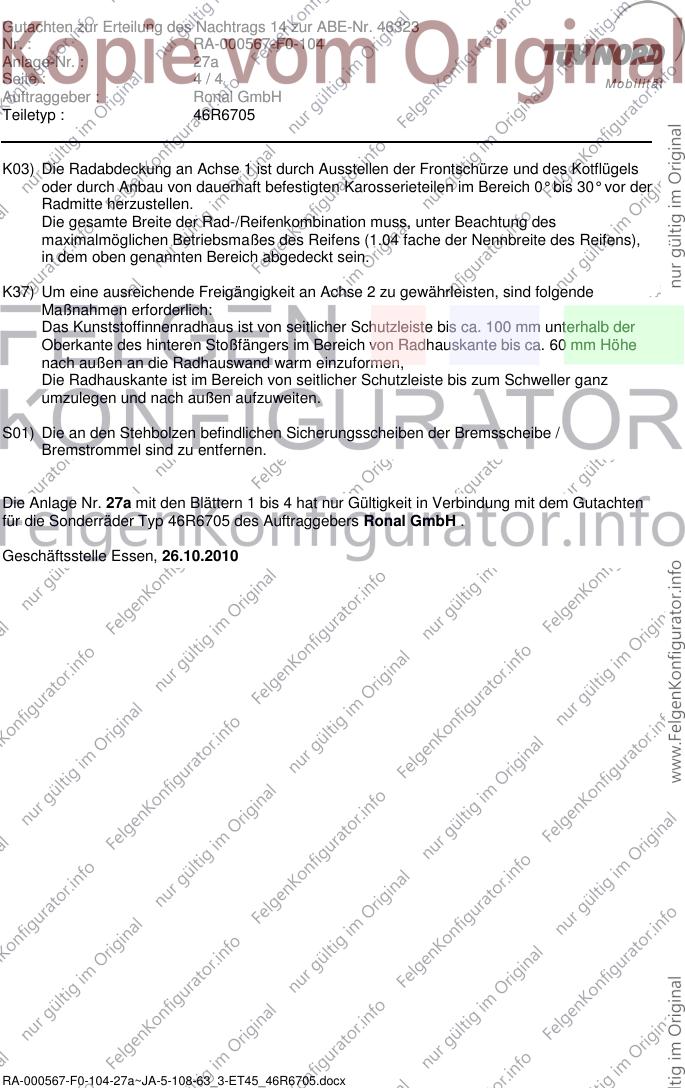

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K37) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten, sind folgende
Maßnahmen erforderlich:
Das Kunststoffinnenradhaus ist von seitlicher Schutzleiste bis ca. 100 mm unterhalb der
Oberkante des hinteren Stoßfängers im Bereich von Radhauskante bis ca. 60 mm Höhe
nach außen an die Radhauswand warm einzuformen,
Die Radhauskante ist im Bereich von seitlicher Schutzleiste bis zum Schweller ganz
umzulegen und nach außen aufzuweiten.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
Die Anlage Nr. 27a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.10.2010
