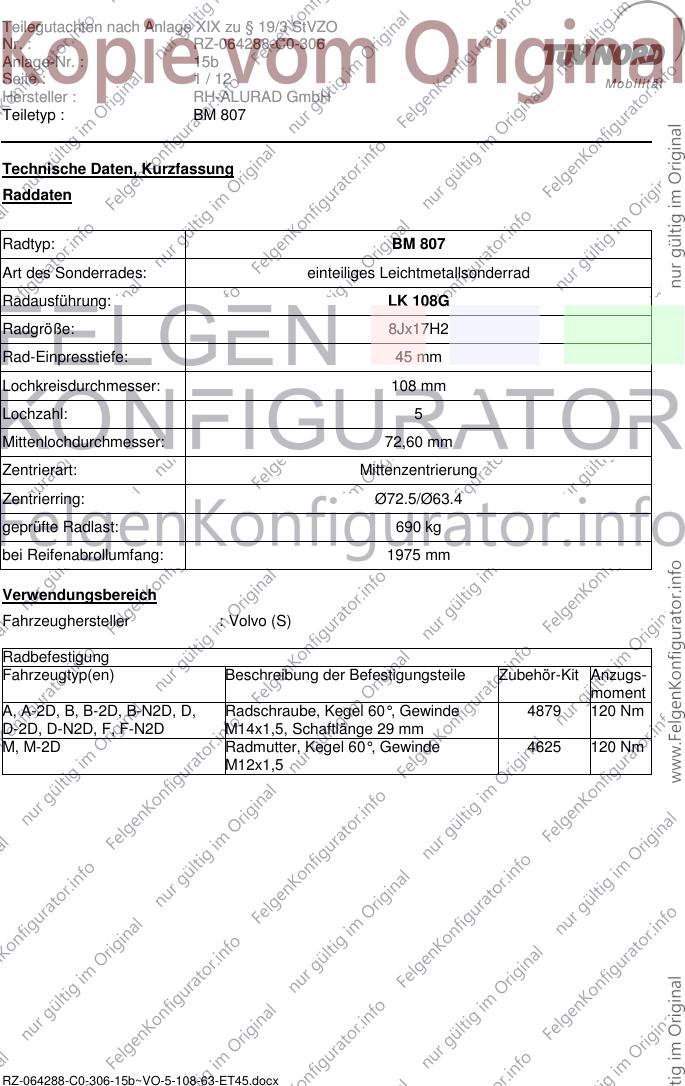

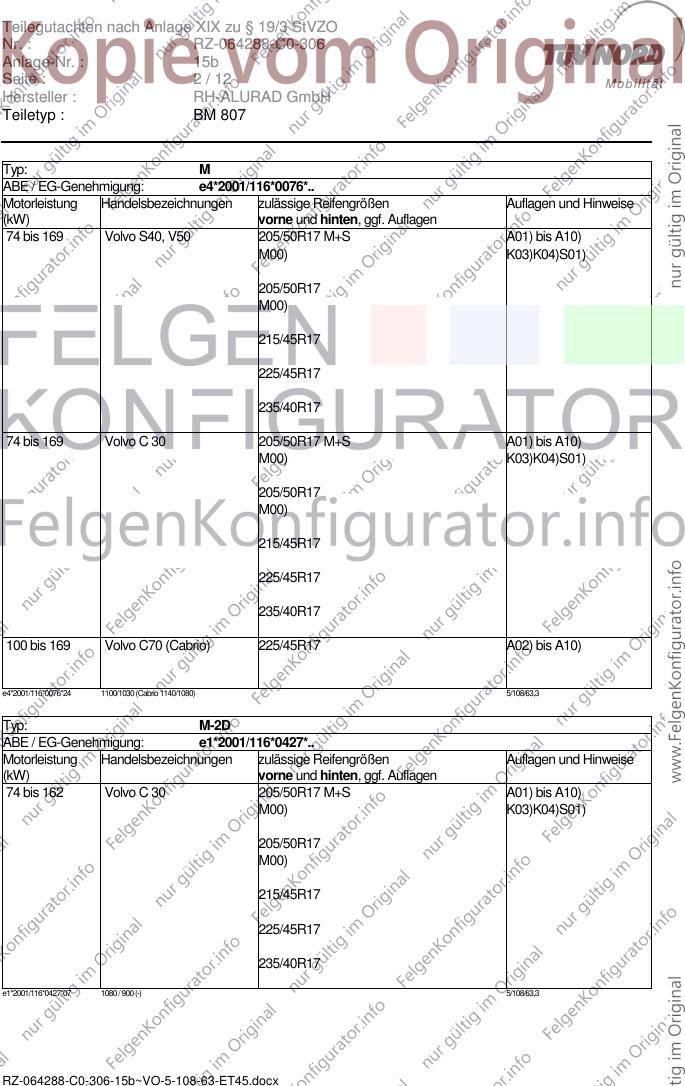

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 1 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Technische Daten, Kurzfassung
Raddaten
Radtyp: BM 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 108G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø63.4
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 1975 mm
Verwendungsbereich
Fahrzeughersteller : Volvo (S)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A, A-2D, B, B-2D, B-N2D, D, Radschraube, Kegel 60°, Gewinde 4879 120 Nm
D-2D, D-N2D, F, F-N2D M14x1,5, Schaftlänge 29 mm
M, M-2D Radmutter, Kegel 60°, Gewinde 4625 120 Nm
M12x1,5
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 2 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: M
ABE / EG-Genehmigung: e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40, V50 205/50R17 M+S A01) bis A10)
M00) K03)K04)S01)
205/50R17
M00)
215/45R17
225/45R17
235/40R17
74 bis 169 Volvo C 30 205/50R17 M+S A01) bis A10)
M00) K03)K04)S01)
205/50R17
M00)
215/45R17
225/45R17
235/40R17
100 bis 169 Volvo C70 (Cabrio) 225/45R17 A02) bis A10)
e4*2001/116*0076*24 1100/1030 (Cabrio 1140/1080) 5/108/63,3
Typ: M-2D
ABE / EG-Genehmigung: e1*2001/116*0427*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 162 Volvo C 30 205/50R17 M+S A01) bis A10)
M00) K03)K04)S01)
205/50R17
M00)
215/45R17
225/45R17
235/40R17
e1*2001/116*0427*07 1080 / 900 (-) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

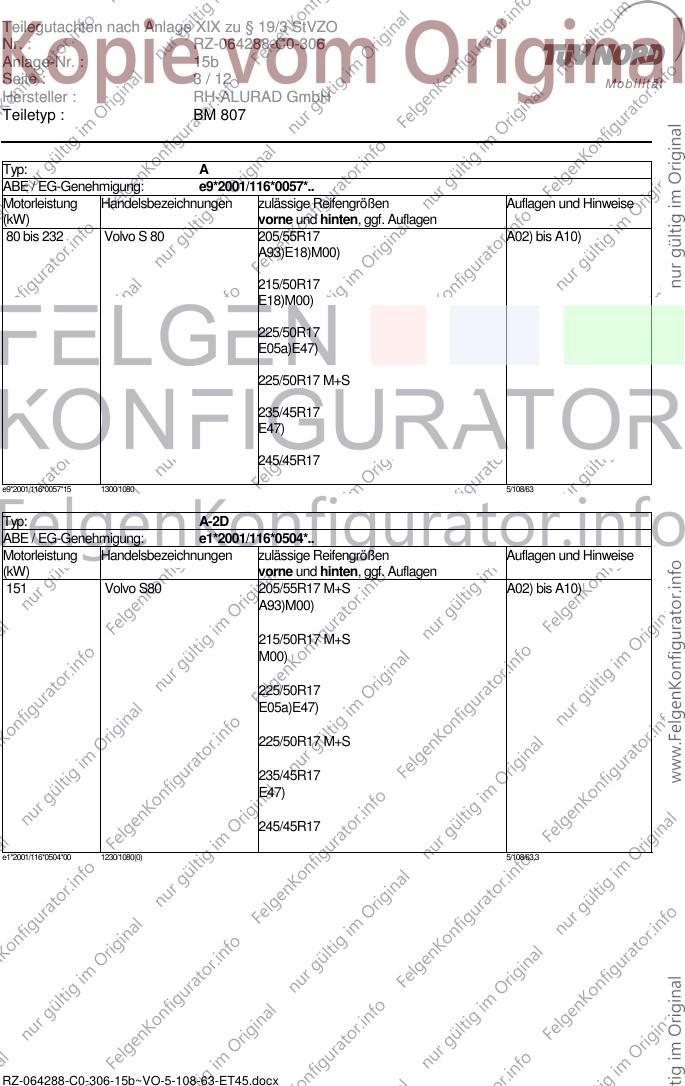

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 3 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A
ABE / EG-Genehmigung: e9*2001/116*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S 80 205/55R17 A02) bis A10)
A93)E18)M00)
215/50R17
E18)M00)
225/50R17
E05a)E47)
225/50R17 M+S
235/45R17
E47)
245/45R17
e9*2001/116*0057*15 1300/1080 5/108/63
Typ: A-2D
ABE / EG-Genehmigung: e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
151 Volvo S80 205/55R17 M+S A02) bis A10)
A93)M00)
215/50R17 M+S
M00)
225/50R17
E05a)E47)
225/50R17 M+S
235/45R17
E47)
245/45R17
e1*2001/116*0504*00 1230/1080(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

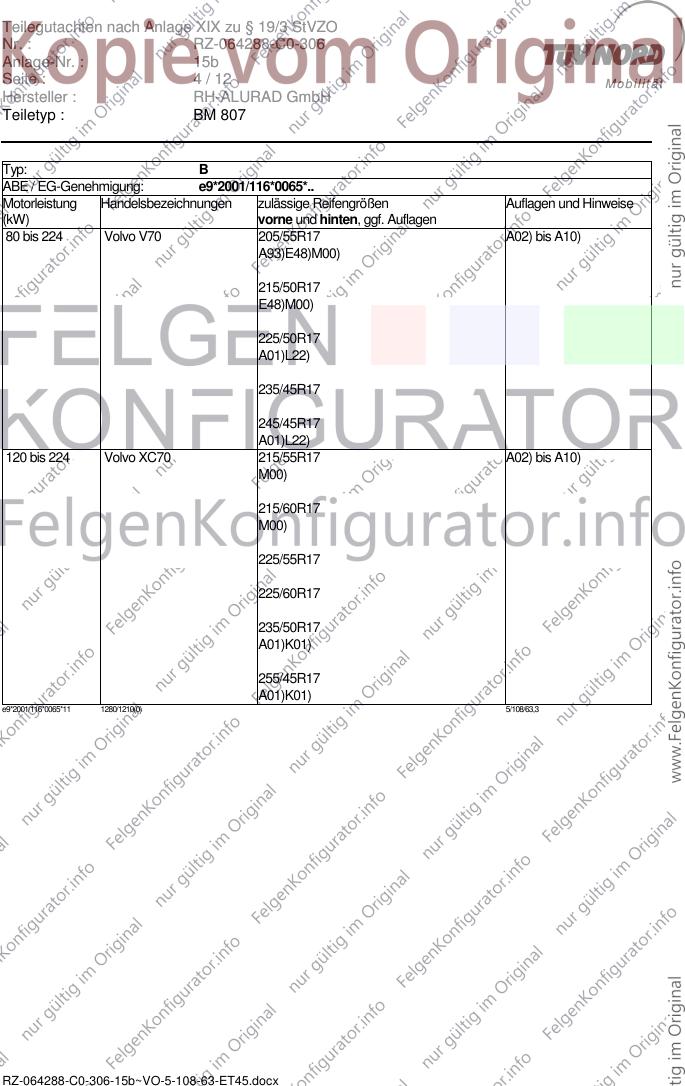

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 4 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: B
ABE / EG-Genehmigung: e9*2001/116*0065*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 205/55R17 A02) bis A10)
A93)E48)M00)
215/50R17
E48)M00)
225/50R17
A01)L22)
235/45R17
245/45R17
A01)L22)
120 bis 224 Volvo XC70 215/55R17 A02) bis A10)
M00)
215/60R17
M00)
225/55R17
225/60R17
235/50R17
A01)K01)
255/45R17
A01)K01)
e9*2001/116*0065*11 1280/1210(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

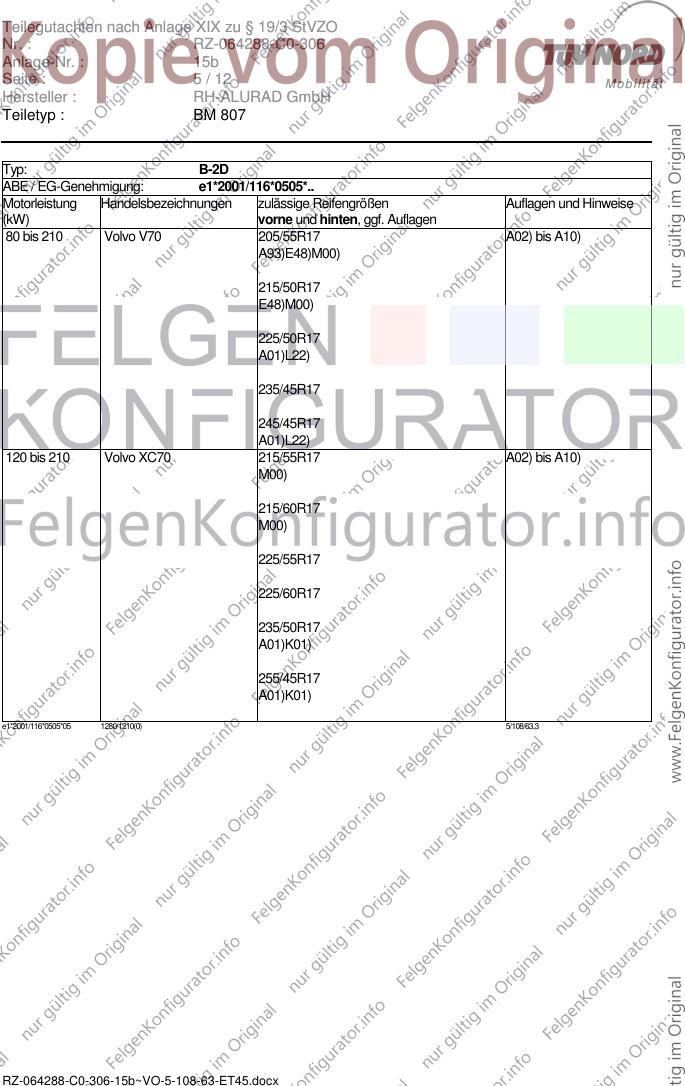

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 5 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: B-2D
ABE / EG-Genehmigung: e1*2001/116*0505*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 210 Volvo V70 205/55R17 A02) bis A10)
A93)E48)M00)
215/50R17
E48)M00)
225/50R17
A01)L22)
235/45R17
245/45R17
A01)L22)
120 bis 210 Volvo XC70 215/55R17 A02) bis A10)
M00)
215/60R17
M00)
225/55R17
225/60R17
235/50R17
A01)K01)
255/45R17
A01)K01)
e1*2001/116*0505*05 1280/1210(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

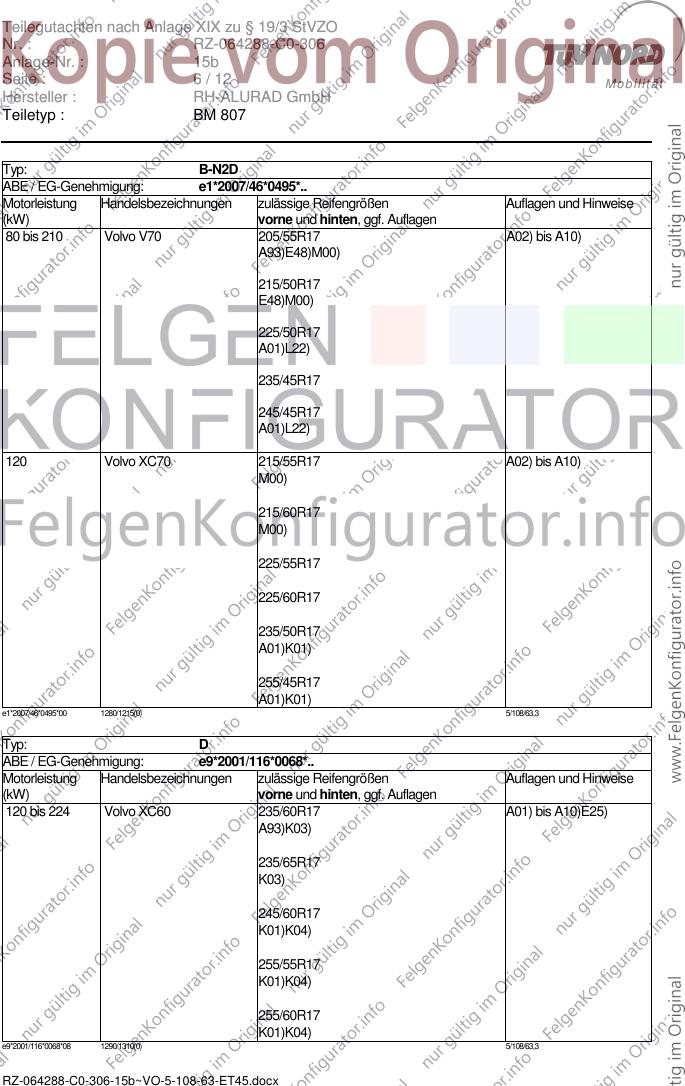

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 6 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: B-N2D
ABE / EG-Genehmigung: e1*2007/46*0495*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 210 Volvo V70 205/55R17 A02) bis A10)
A93)E48)M00)
215/50R17
E48)M00)
225/50R17
A01)L22)
235/45R17
245/45R17
A01)L22)
120 Volvo XC70 215/55R17 A02) bis A10)
M00)
215/60R17
M00)
225/55R17
225/60R17
235/50R17
A01)K01)
255/45R17
A01)K01)
e1*2007/46*0495*00 1280/1215(0) 5/108/63,3
Typ: D
ABE / EG-Genehmigung: e9*2001/116*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC60 235/60R17 A01) bis A10)E25)
A93)K03)
235/65R17
K03)
245/60R17
K01)K04)
255/55R17
K01)K04)
255/60R17
K01)K04)
e9*2001/116*0068*08 1290/1310(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

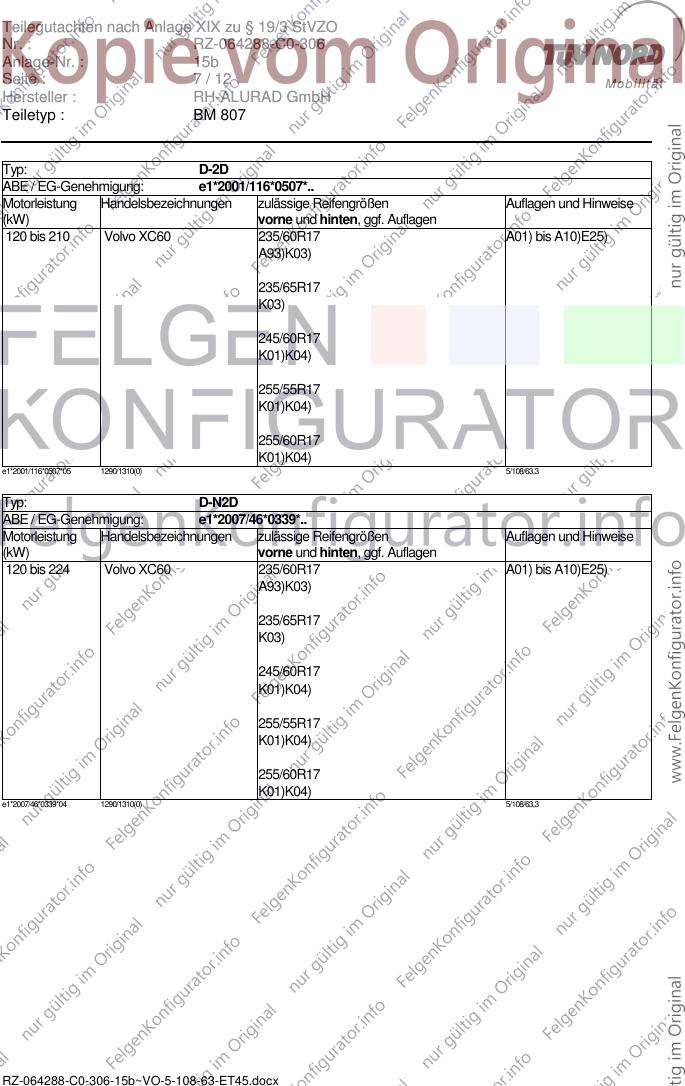

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 7 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: D-2D
ABE / EG-Genehmigung: e1*2001/116*0507*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 210 Volvo XC60 235/60R17 A01) bis A10)E25)
A93)K03)
235/65R17
K03)
245/60R17
K01)K04)
255/55R17
K01)K04)
255/60R17
K01)K04)
e1*2001/116*0507*05 1290/1310(0) 5/108/63,3
Typ: D-N2D
ABE / EG-Genehmigung: e1*2007/46*0339*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC60 235/60R17 A01) bis A10)E25)
A93)K03)
235/65R17
K03)
245/60R17
K01)K04)
255/55R17
K01)K04)
255/60R17
K01)K04)
e1*2007/46*0339*04 1290/1310(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

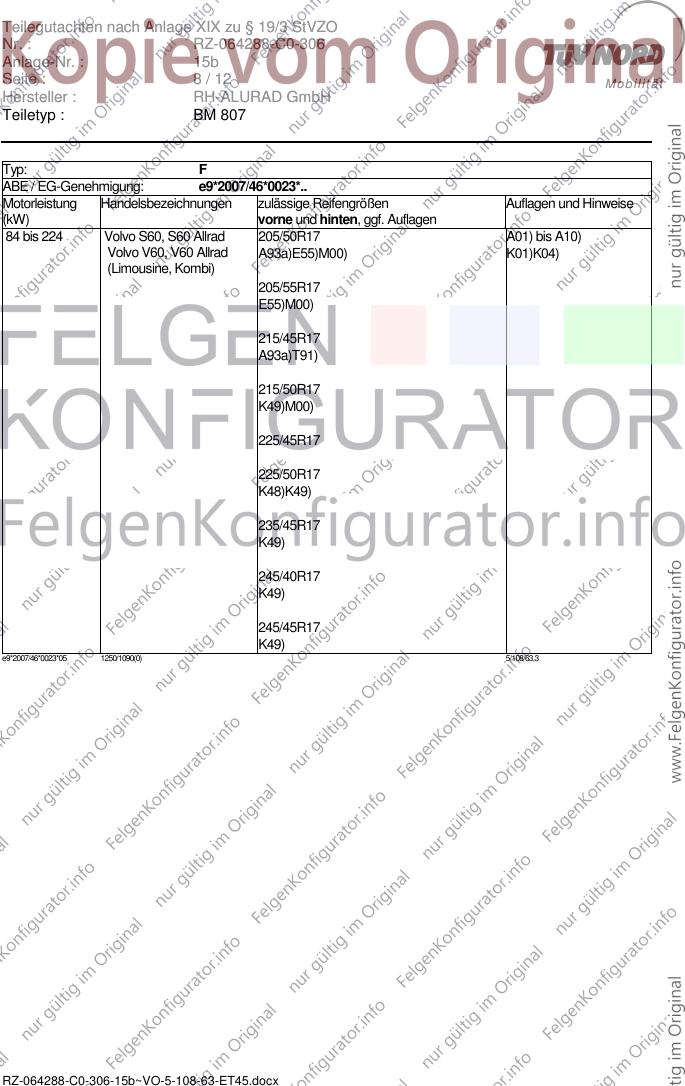

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 8 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: F
ABE / EG-Genehmigung: e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60, S60 Allrad 205/50R17 A01) bis A10)
Volvo V60, V60 Allrad A93a)E55)M00) K01)K04)
(Limousine, Kombi)
205/55R17
E55)M00)
215/45R17
A93a)T91)
215/50R17
K49)M00)
225/45R17
225/50R17
K48)K49)
235/45R17
K49)
245/40R17
K49)
245/45R17
K49)
e9*2007/46*0023*05 1250/1090(0) 5/108/63,3
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

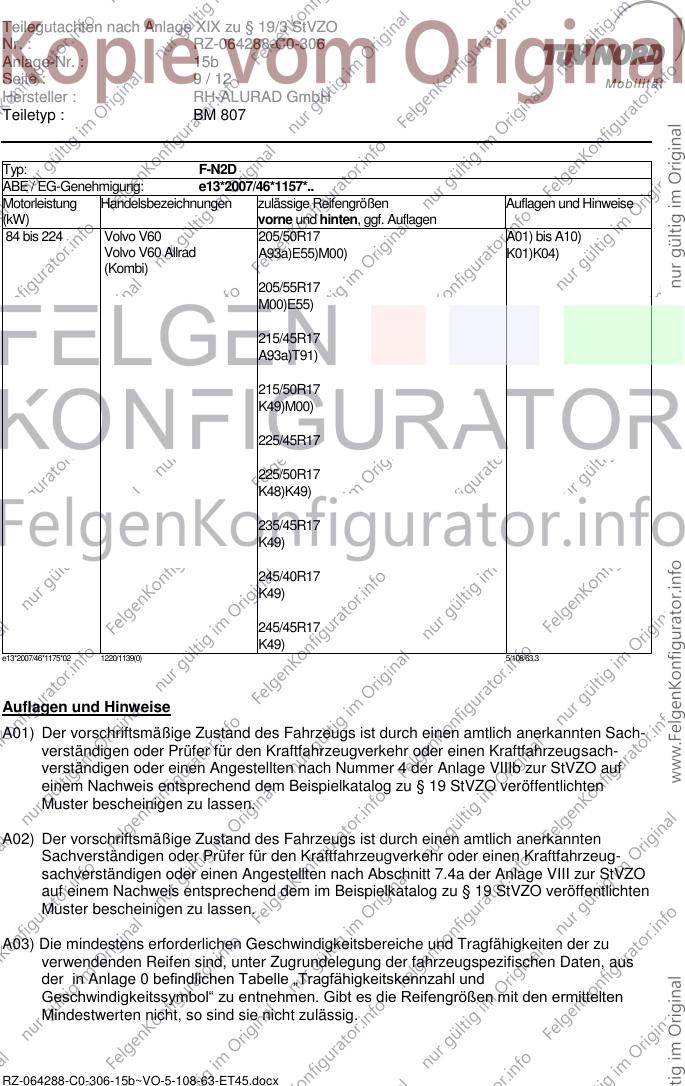

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 9 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: F-N2D
ABE / EG-Genehmigung: e13*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo V60 205/50R17 A01) bis A10)
Volvo V60 Allrad A93a)E55)M00) K01)K04)
(Kombi)
205/55R17
M00)E55)
215/45R17
A93a)T91)
215/50R17
K49)M00)
225/45R17
225/50R17
K48)K49)
235/45R17
K49)
245/40R17
K49)
245/45R17
K49)
e13*2007/46*1175*02 1220/1139(0) 5/108/63,3
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

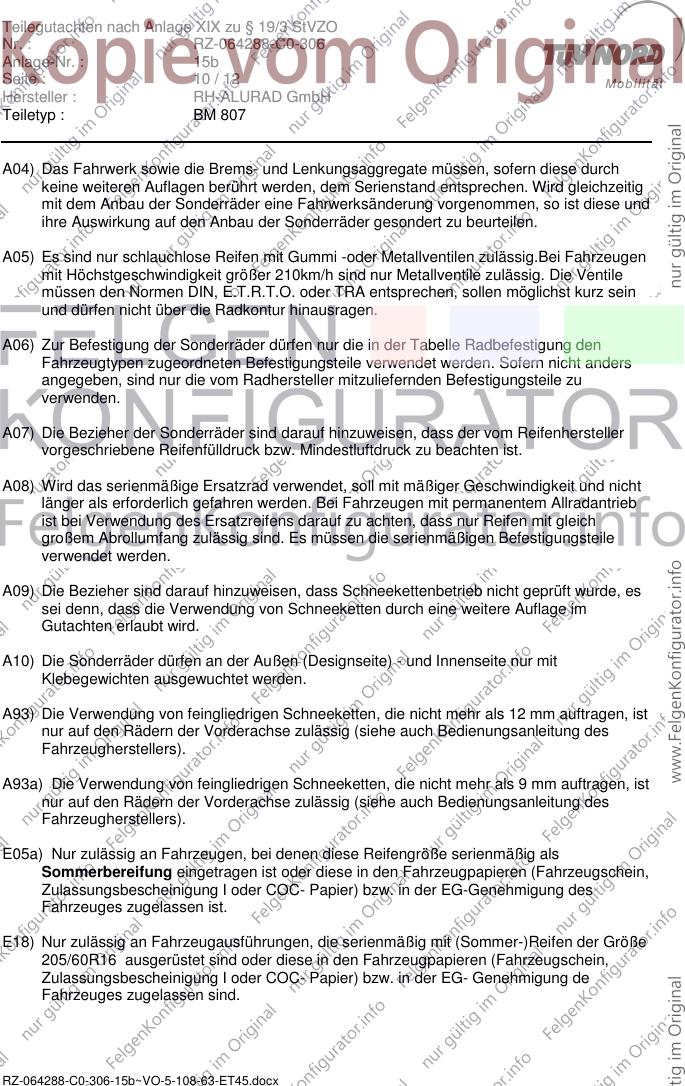

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 10 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außen (Designseite) - und Innenseite nur mit
Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E18) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit (Sommer-)Reifen der Größe
205/60R16 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

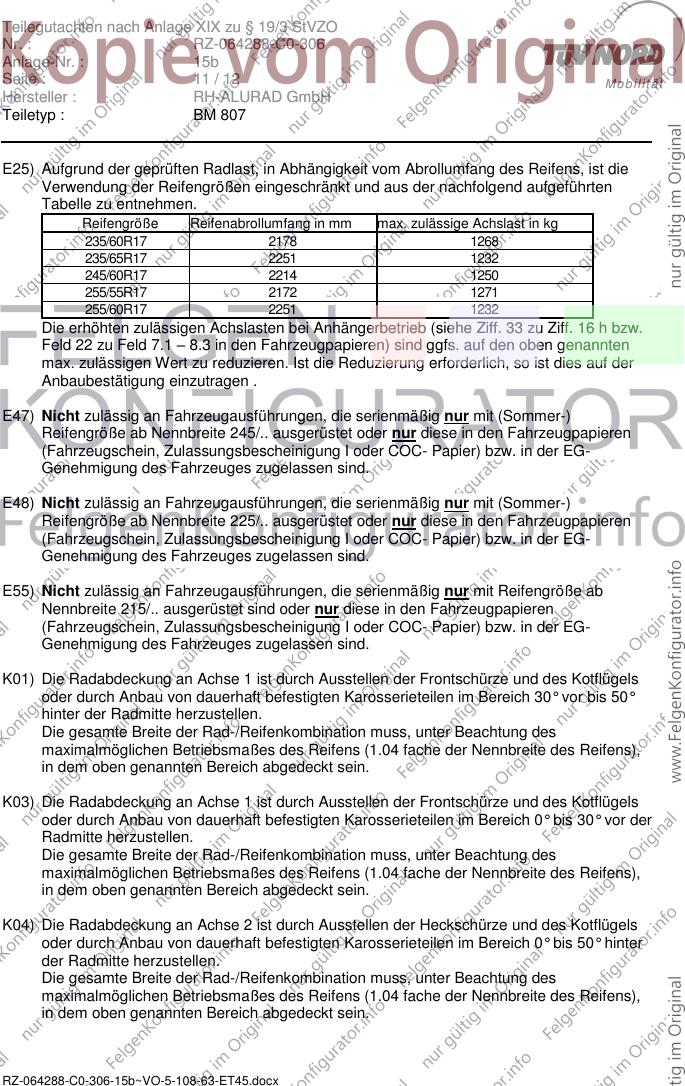

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 11 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
E25) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
235/60R17 2178 1268
235/65R17 2251 1232
245/60R17 2214 1250
255/55R17 2172 1271
255/60R17 2251 1232
Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw.
Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den oben genannten
max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der
Anbaubestätigung einzutragen .
E47) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 245/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E48) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E55) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 215/.. ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx

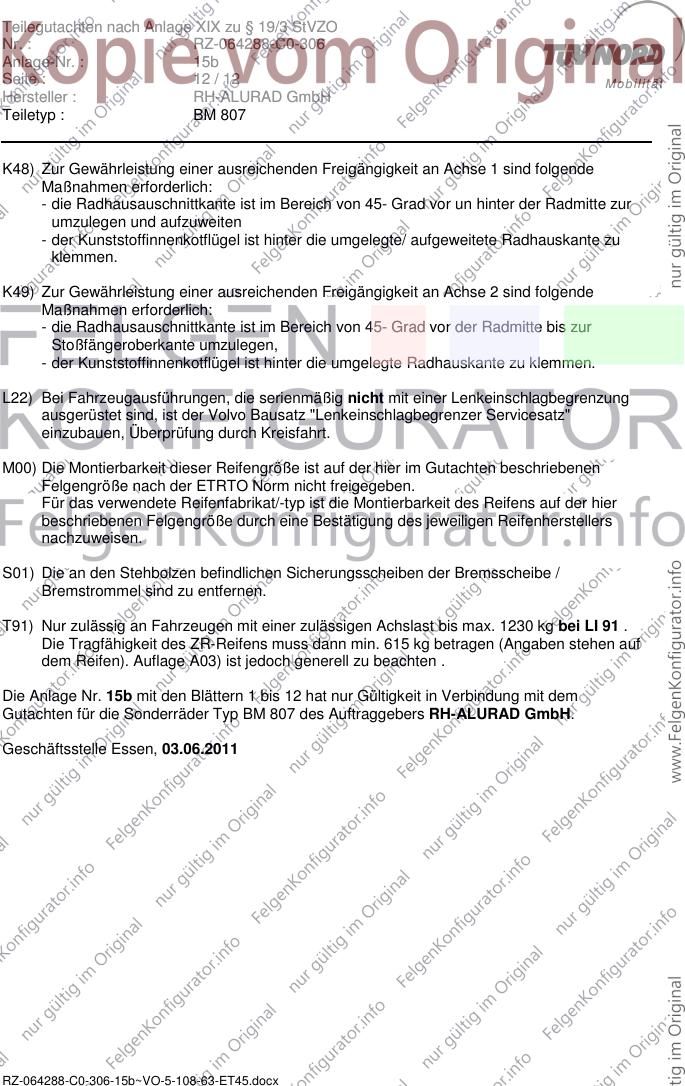

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 15b
Seite : 12 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
K48) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45- Grad vor un hinter der Radmitte zur
umzulegen und aufzuweiten
- der Kunststoffinnenkotflügel ist hinter die umgelegte/ aufgeweitete Radhauskante zu
klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45- Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
L22) Bei Fahrzeugausführungen, die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind, ist der Volvo Bausatz "Lenkeinschlagbegrenzer Servicesatz"
einzubauen, Überprüfung durch Kreisfahrt.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 15b mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Sonderräder Typ BM 807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 03.06.2011
RZ-064288-C0-306-15b~VO-5-108-63-ET45.docx
