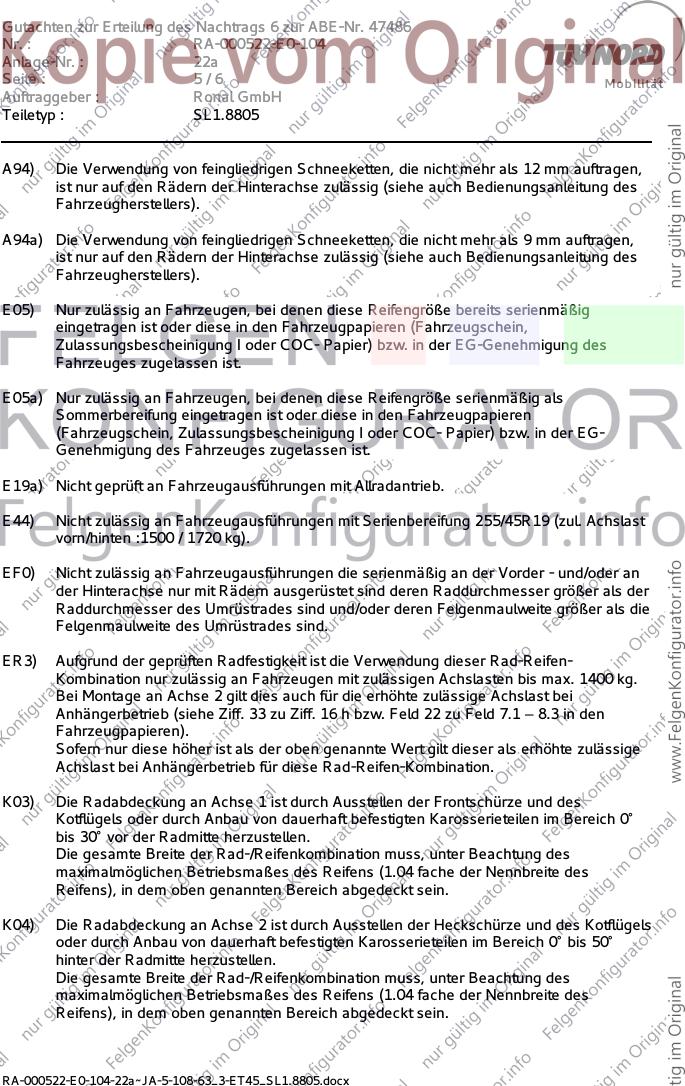

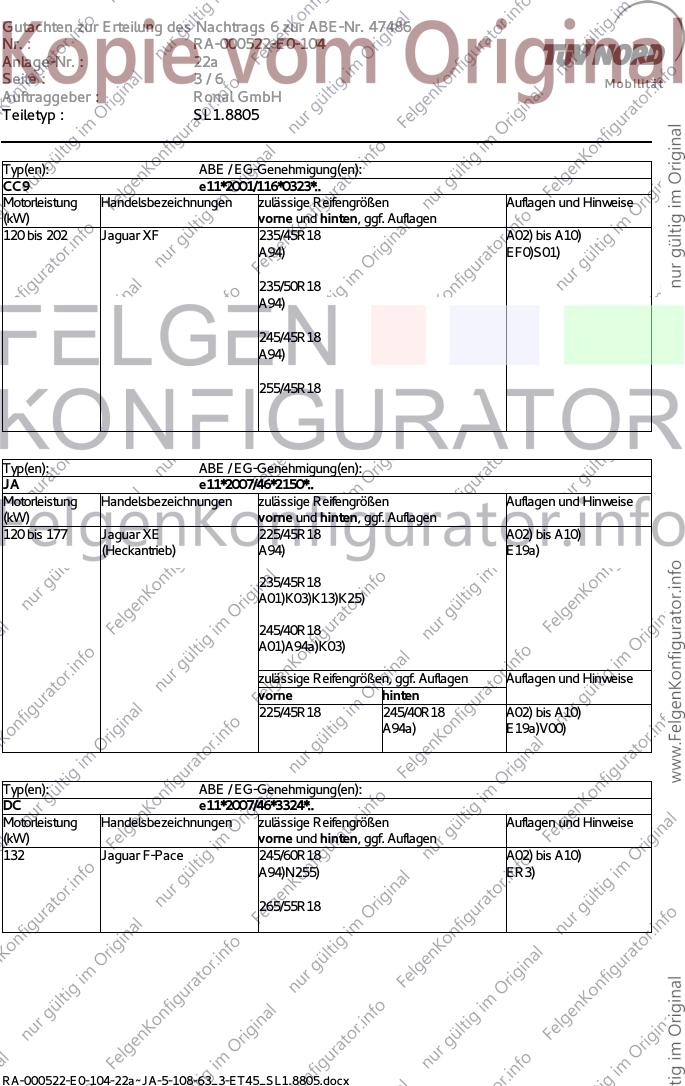

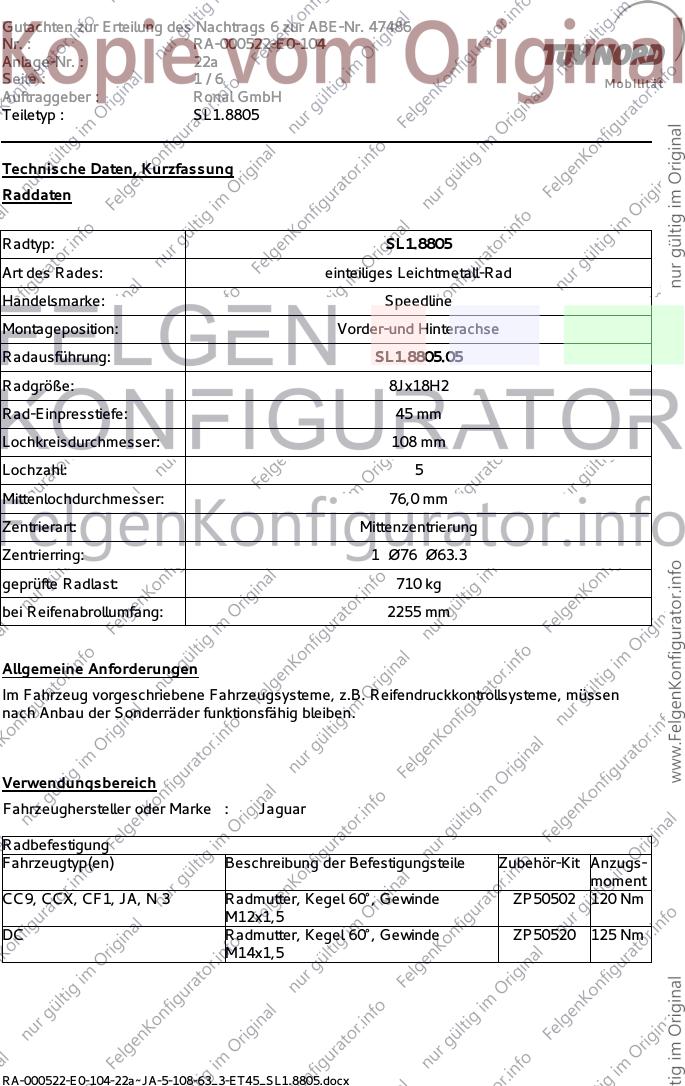

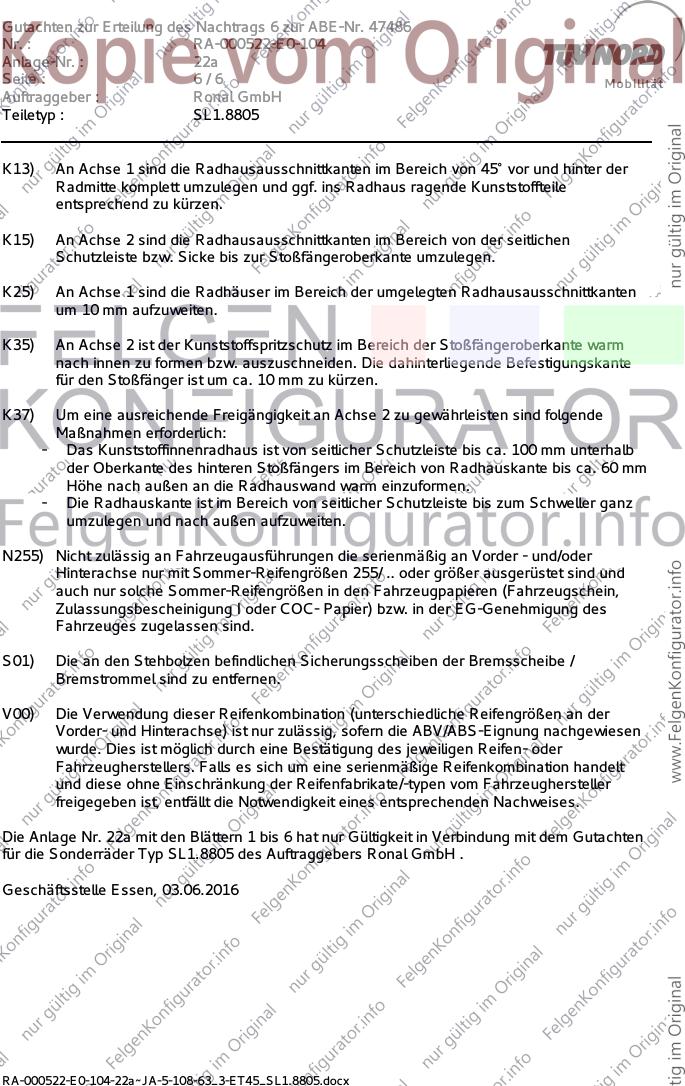

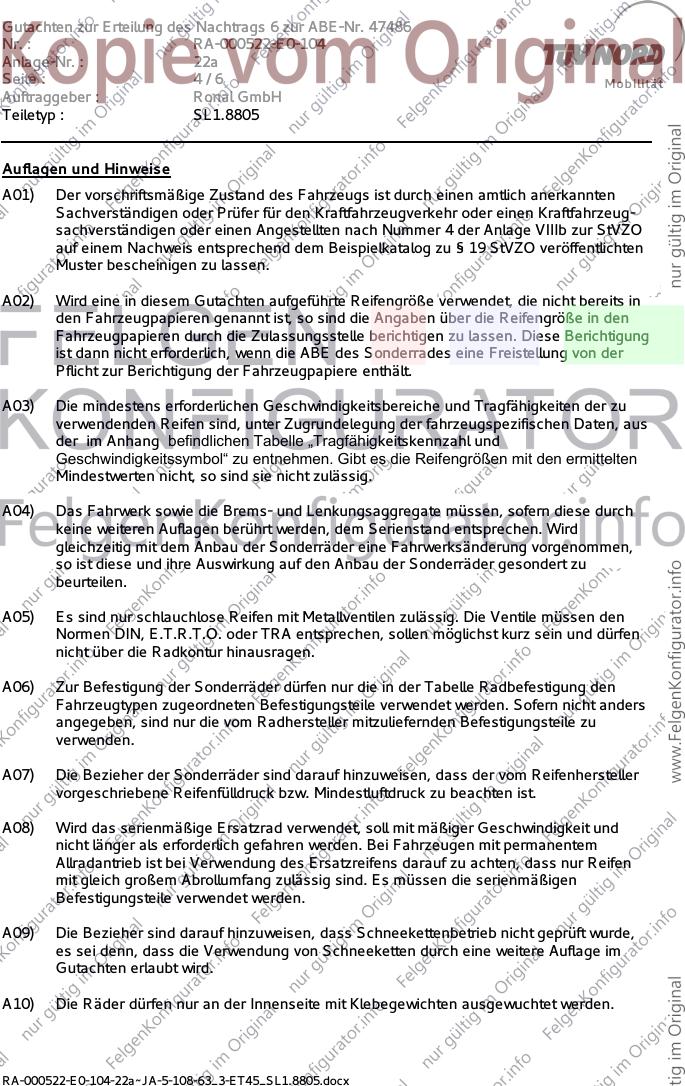

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL1.8805.05
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2255 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Jaguar
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CC9, CCX, CF1, JA, N 3 Radmutter, Kegel 60°, Gewinde ZP50502 120 Nm
M12x1,5
DC Radmutter, Kegel 60°, Gewinde ZP50520 125 Nm
M14x1,5
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
Typ: CCX
ABE / EG-Genehmigung: e11*98/14*0115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 219 S-Type 235/40R18 A01) bis A10)
(Fahrzeuge bis K03)K15)K35)S01)
Modelljahr 2001) 245/40R18
147 bis 219 S-Type 235/40R18 A01) bis A10)
(Fahrzeuge ab K03) S01)
Modelljahr 2002) 245/40R18
291 S-Type R 245/40R18 A01) bis A10)
E05a) K03) S01)
245/40R18 M+S
E05)
e11*98/14*0115*14E 1095/1185(0) 5/108/63,3
Typ: CF1
ABE / EG-Genehmigung: e11*98/14*0176*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 169 X-Type 225/40R18 A01) bis A10)
K03)K04)K13)K37)
S01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K03)K04)K13)K37)
S01)V00)
e11*98/14*0176*11E 1150/1110-Lim. 1150/1170 (-) -Kom 5/108/63,3
Typ: N3
ABE / EG-Genehmigung: e11*2001/116*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
152 bis 291 Jaguar XJ6 Diesel, 235/50R18 M+S A02) bis A10) E44)
Jaguar XJ6, E05) S01)
Jaguar XJ8,
Jaguar XJR 235/50R18
E05a)
245/45R18
255/45R18
e11*2001/116*0217*08E 1100/1320(-) 5/108/63,3
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
Typ(en): ABE / EG-Genehmigung(en):
CC9 e11*2001/116*0323*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 202 Jaguar XF 235/45R18 A02) bis A10)
A94) EF0)S01)
235/50R18
A94)
245/45R18
A94)
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 177 Jaguar XE 225/45R18 A02) bis A10)
(Heckantrieb) A94) E19a)
235/45R18
A01)K03)K13)K25)
245/40R18
A01)A94a)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A02) bis A10)
A94a) E19a)V00)
Typ(en): ABE / EG-Genehmigung(en):
DC e11*2007/46*3324*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Jaguar F-Pace 245/60R18 A02) bis A10)
A94)N255) ER3)
265/55R18
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E44) Nicht zulässig an Fahrzeugausführungen mit Serienbereifung 255/45R19 (zul. Achslast
vorn/hinten :1500 / 1720 kg).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER3) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1400 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47486
Nr. : RA-000522-E0-104
Anlage-Nr. : 22a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K35) An Achse 2 ist der Kunststoffspritzschutz im Bereich der Stoßfängeroberkante warm
nach innen zu formen bzw. auszuschneiden. Die dahinterliegende Befestigungskante
für den Stoßfänger ist um ca. 10 mm zu kürzen.
K37) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich:
- Das Kunststoffinnenradhaus ist von seitlicher Schutzleiste bis ca. 100 mm unterhalb
der Oberkante des hinteren Stoßfängers im Bereich von Radhauskante bis ca. 60 mm
Höhe nach außen an die Radhauswand warm einzuformen.
- Die Radhauskante ist im Bereich von seitlicher Schutzleiste bis zum Schweller ganz
umzulegen und nach außen aufzuweiten.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 22a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 03.06.2016
RA-000522-E0-104-22a~JA-5-108-63_3-ET45_SL1.8805.docx
