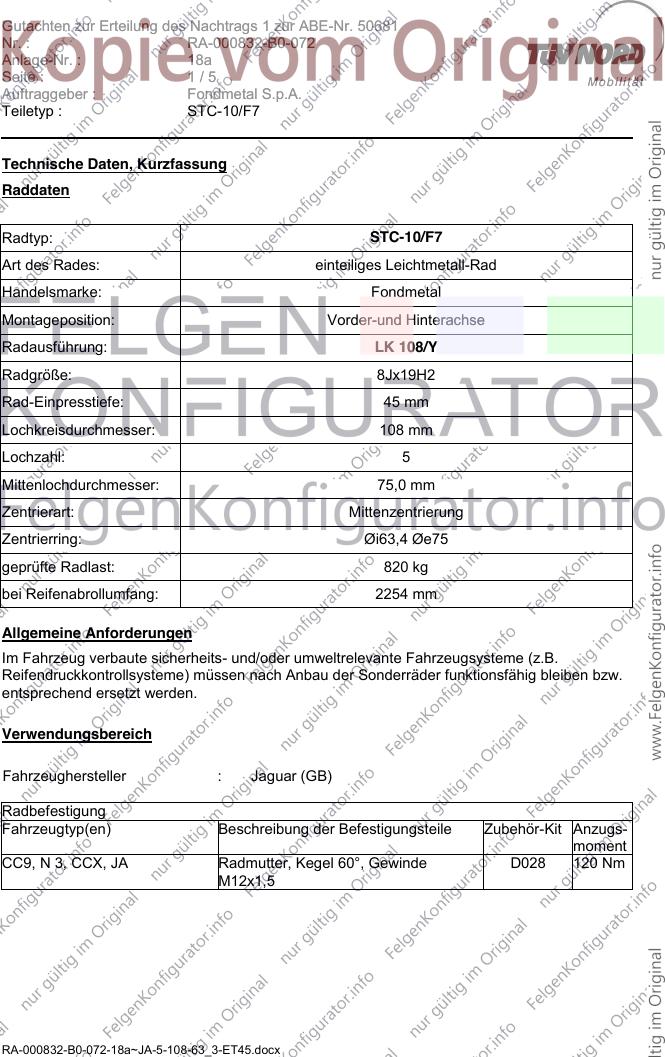

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Technische Daten, Kurzfassung
Raddaten
Radtyp: STC-10/F7
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: LK 108/Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: Øi63,4 Øe75
geprüfte Radlast: 820 kg
bei Reifenabrollumfang: 2254 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller : Jaguar (GB)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CC9, N 3, CCX, JA Radmutter, Kegel 60°, Gewinde D028 120 Nm
M12x1,5
RA-000832-B0-072-18a~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ: CCX
ABE / EG-Genehmigung: e11*98/14*0115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 219 S-Type 245/35R19 A01) bis A10)
(Fahrzeuge bis K03)K15)K35)S01)
Modelljahr 2001)
147 bis 219 S-Type 245/35R19 A01) bis A10)
(Fahrzeuge ab K03) S01)
Modelljahr 2002)
291 S-Type R 245/35R19 A01) bis A10)
(Fahrzeuge bis E49) K03)K15)K35)S01)
Modelljahr 2001)
291 S-Type R 245/35R19 A01) bis A10)
(Fahrzeuge ab E49) K03)S01)
Modelljahr 2002)
e11*98/14*0115*14 1095/1185(0) 5/108/63,3
Typ: N3
ABE / EG-Genehmigung: e11*2001/116*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
152 bis 291 Jaguar XJ 245/45R19 A02) bis A10) E44)
E51) S01)
e11*2001/116*0217*08 1100/1320(-) 5/108/63,3
Typ(en): ABE / EG-Genehmigung(en):
CC9 e11*2001/116*0323*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 202 Jaguar XF 235/40R19 A02) bis A10)
EF0)S01)
235/45R19
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 177 Jaguar XE 225/40R19 A02) bis A10)
A01)A94a)K13)K25) E19a)
245/35R19
A01)K03)
RA-000832-B0-072-18a~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000832-B0-072-18a~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E44) Nicht zulässig an Fahrzeugausführungen mit Serienbereifung 255/45R19 (zul. Achslast
vorn/hinten :1500 / 1720 kg).
E49) Nur zulässig an Fahrzeug-Ausführungen, die serienmäßig vorne und hinten mit (Sommer-
) Reifengröße Nennbreite 245/.. ausgerüstet sind oder nur solche in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
E51) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 255/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K35) An Achse 2 ist der Kunststoffspritzschutz im Bereich der Stoßfängeroberkante warm nach
innen zu formen bzw. auszuschneiden. Die dahinterliegende Befestigungskante für den
Stoßfänger ist um ca. 10 mm zu kürzen.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
RA-000832-B0-072-18a~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Die Anlage Nr. 18a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ STC-10/F7 des Auftraggebers Fondmetal S.p.A..
Geschäftsstelle Essen, 13.05.2016
