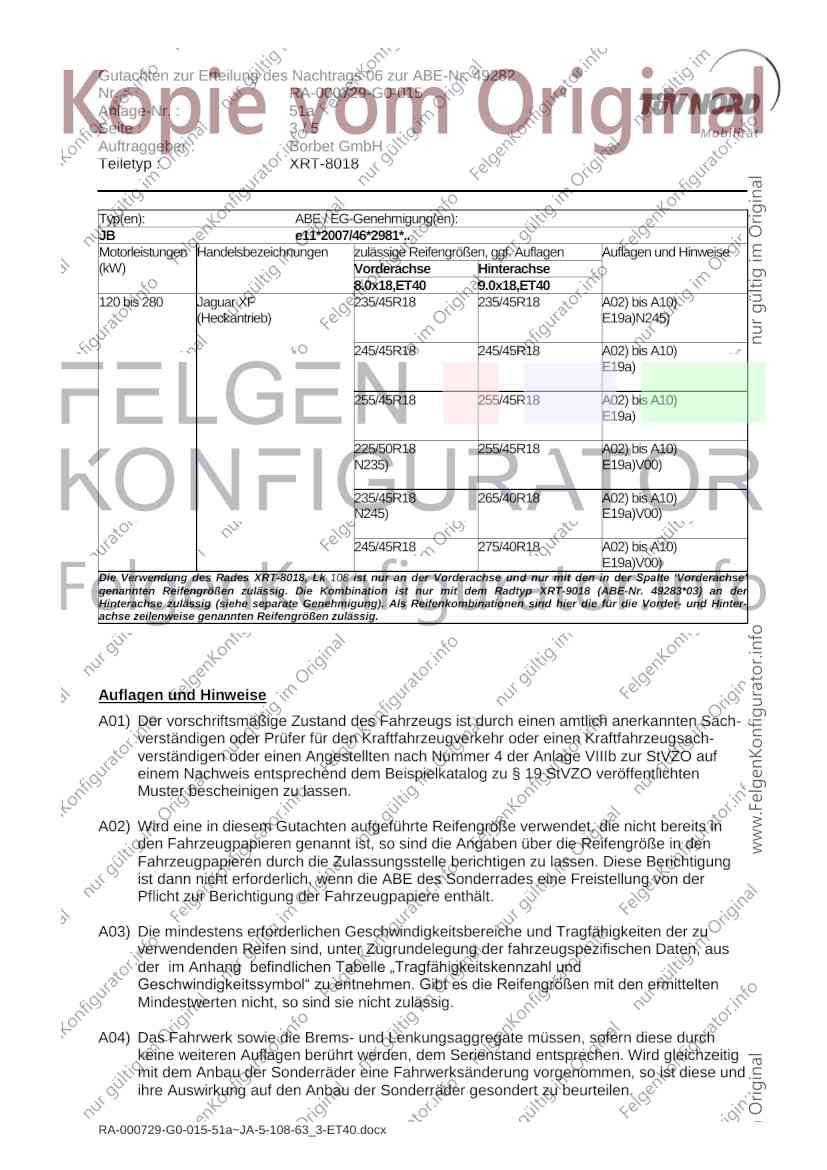

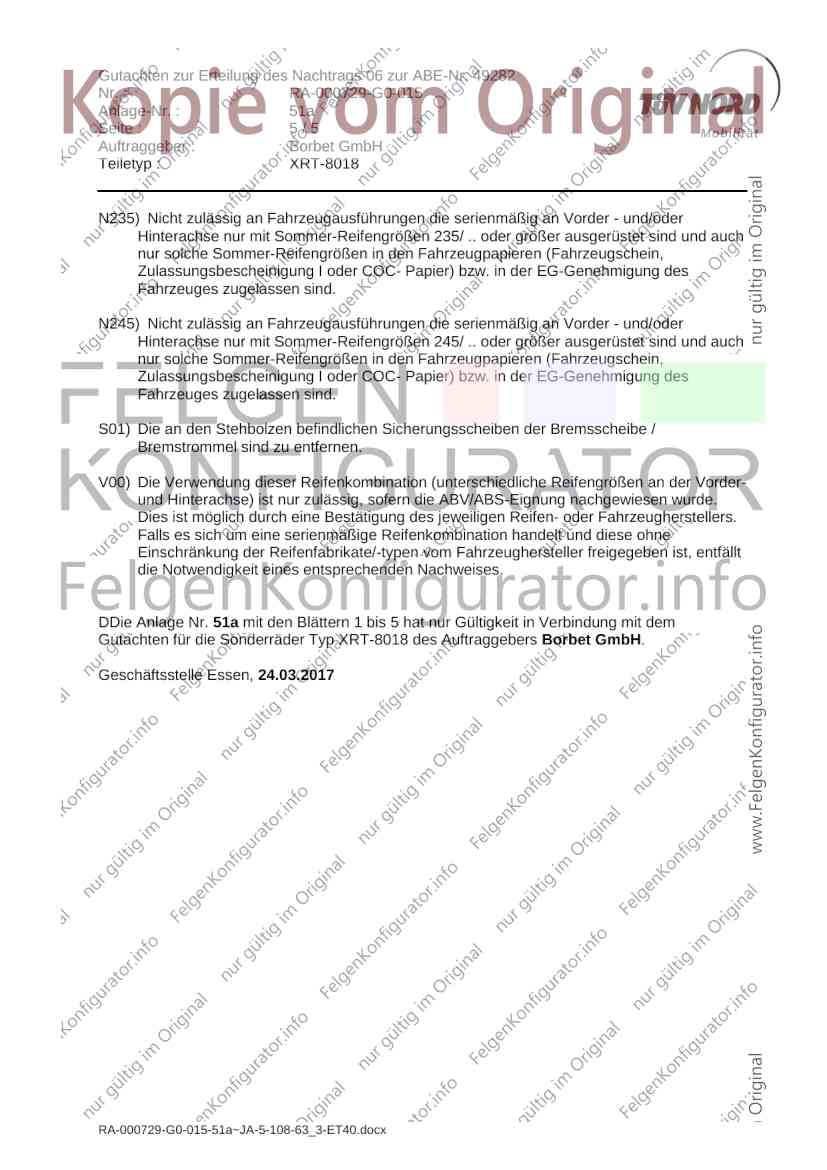

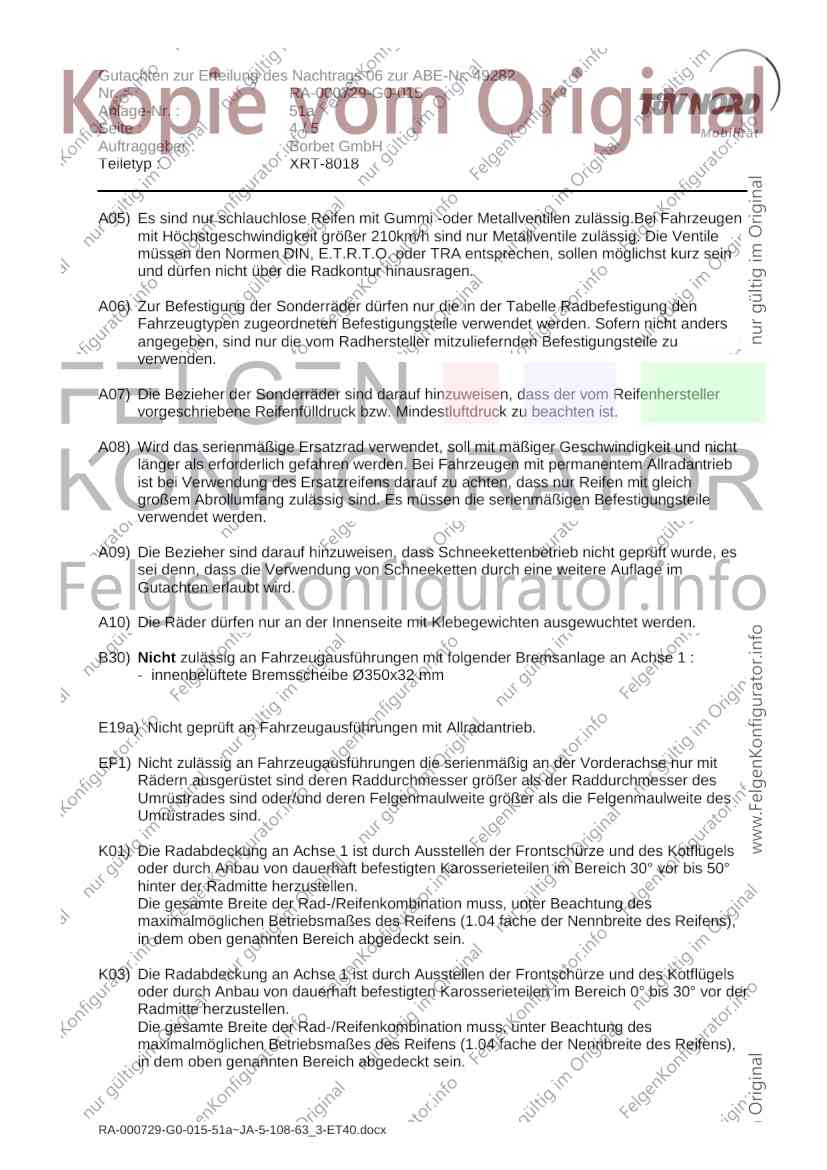

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 51a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018

Technische Daten, Kurzfassung
Raddaten

Radtyp: XRT-8018
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorderachse *
Radausführung: Lk 108
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø63,4
geprüfte Radlast: 730 kg
bei Reifenabrollumfang: 2100 mm
* Die Verwendung des Rades XRT-8018, Lk 108 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp XRT-9018 (ABE-Nr. 49283*03)
an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp XRT-9018, Lk 108 (ABE-Nr. 49283*03) zu entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Jaguar

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CC9, JA, JB Radmutter, Kegel 60°, Gewinde 5303 125 Nm
M12x1,5

RA-000729-G0-015-51a~JA-5-108-63_3-ET40.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 51a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018

Typ(en): ABE / EG-Genehmigung(en):
CC9 e11*2001/116*0323*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET40 9.0x18,ET40
120 bis 202 Jaguar XF 235/45R18 235/45R18 A02) bis A10)B30)
EF1)S01)

235/50R18 235/50R18 A01) bis A10) B30)
EF1)S01)

245/45R18 245/45R18 A02) bis A10) B30)
EF1)S01)

255/45R18 255/45R18 A01) bis A10) B30)
EF1)S01)
Die Verwendung des Rades XRT-8018, Lk 108 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9018 (ABE-Nr. 49283*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET40 9.0x18,ET40
120 bis 250 Jaguar XE 225/45R18 225/45R18 A01) bis A10)
(Heckantrieb) K03) E19a)

245/40R18 245/40R18 A01) bis A10)
K01) E19a)

225/45R18 245/40R18 A01) bis A10)
K03) E19a)V00)
Die Verwendung des Rades XRT-8018, Lk 108 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9018 (ABE-Nr. 49283*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000729-G0-015-51a~JA-5-108-63_3-ET40.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 51a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018

Typ(en): ABE / EG-Genehmigung(en):
JB e11*2007/46*2981*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET40 9.0x18,ET40
120 bis 280 Jaguar XF 235/45R18 235/45R18 A02) bis A10)
(Heckantrieb) E19a)N245)

245/45R18 245/45R18 A02) bis A10)
E19a)

255/45R18 255/45R18 A02) bis A10)
E19a)

225/50R18 255/45R18 A02) bis A10)
N235) E19a)V00)

235/45R18 265/40R18 A02) bis A10)
N245) E19a)V00)

245/45R18 275/40R18 A02) bis A10)
E19a)V00)
Die Verwendung des Rades XRT-8018, Lk 108 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9018 (ABE-Nr. 49283*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

RA-000729-G0-015-51a~JA-5-108-63_3-ET40.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 51a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

B30) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø350x32 mm

E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.

EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit
Rädern ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des
Umrüstrades sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des
Umrüstrades sind.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

RA-000729-G0-015-51a~JA-5-108-63_3-ET40.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 51a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

DDie Anlage Nr. 51a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Sonderräder Typ XRT-8018 des Auftraggebers Borbet GmbH.

Geschäftsstelle Essen, 24.03.2017
