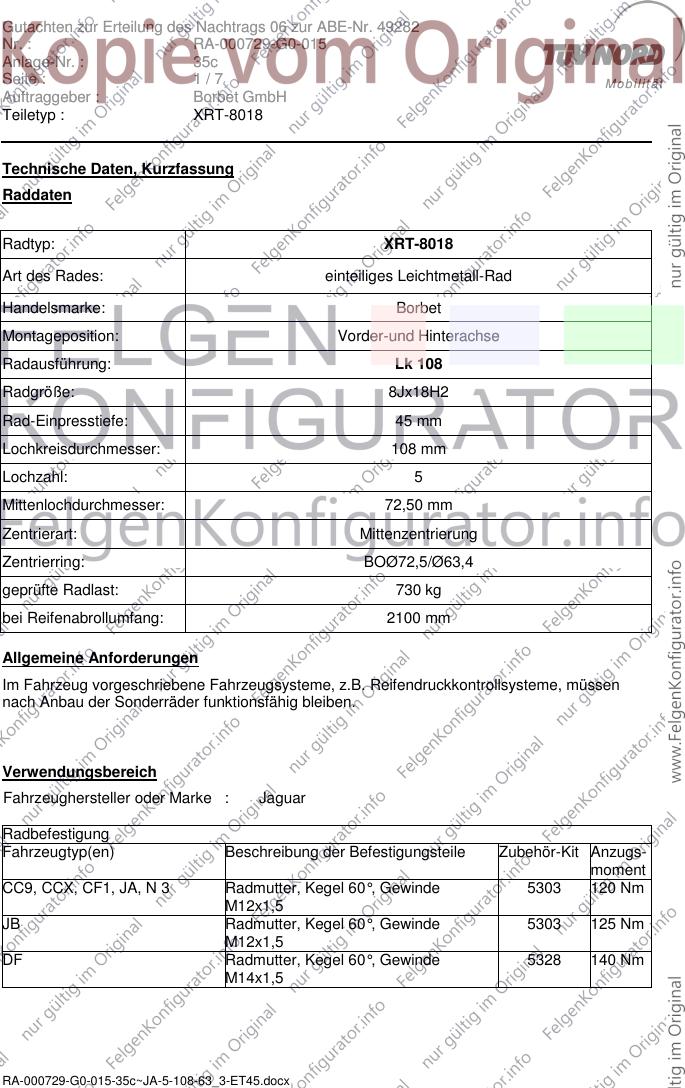

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
Technische Daten, Kurzfassung
Raddaten
Radtyp: XRT-8018
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 108
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø63,4
geprüfte Radlast: 730 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Jaguar
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CC9, CCX, CF1, JA, N 3 Radmutter, Kegel 60°, Gewinde 5303 120 Nm
M12x1,5
JB Radmutter, Kegel 60°, Gewinde 5303 125 Nm
M12x1,5
DF Radmutter, Kegel 60°, Gewinde 5328 140 Nm
M14x1,5
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
Typ(en): ABE / EG-Genehmigung(en):
DF e11*2007/46*4161*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 221 Jaguar E-Pace 225/60R18 A02) bis A10)
N235) B32)
225/65R18
N235)
235/60R18
Typ: CCX
ABE / EG-Genehmigung: e11*98/14*0115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 219 S-Type 235/40R18 A01) bis A10)
(Fahrzeuge bis K03)K15)K35)S01)
Modelljahr 2001) 245/40R18
147 bis 219 S-Type 235/40R18 A01) bis A10)
(Fahrzeuge ab K03) S01)
Modelljahr 2002) 245/40R18
291 S-Type R 245/40R18 A01) bis A10)
E05a) K03) S01)
245/40R18 M+S
E05)
e11*98/14*0115*14E 1095/1185(0) 5/108/63,3
Typ: CF1
ABE / EG-Genehmigung: e11*98/14*0176*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 169 X-Type 225/40R18 A01) bis A10)
K03)K04)K13)K37)
S01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K03)K04)K13)K37)
S01)V00)
e11*98/14*0176*11E 1150/1110-Lim. 1150/1170 (-) -Kom 5/108/63,3
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx

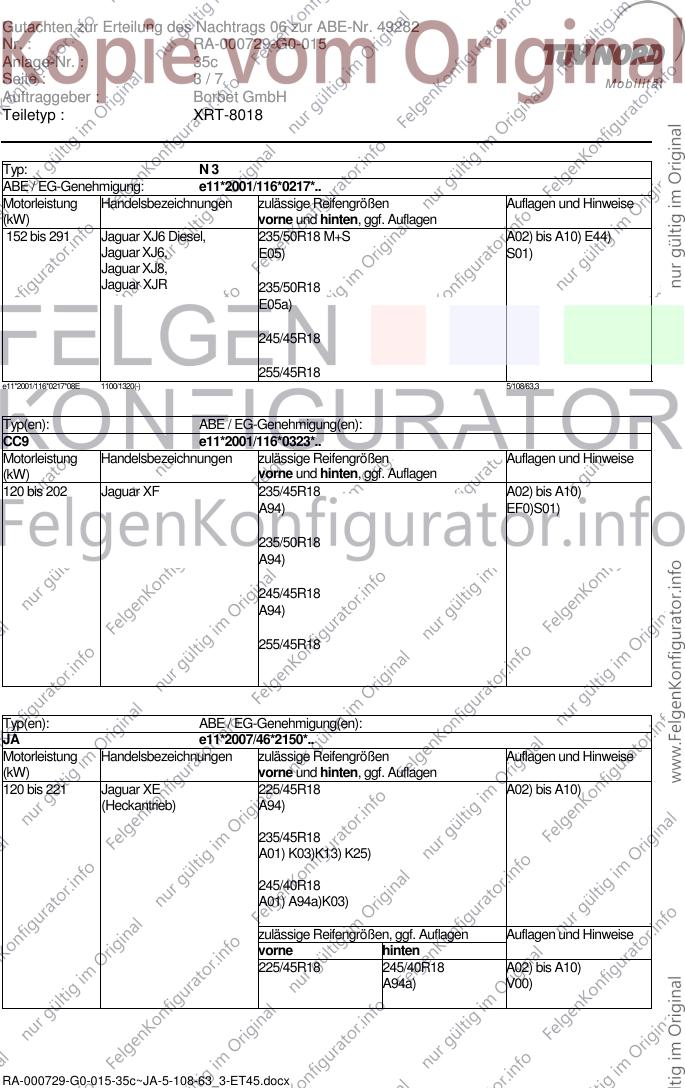

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
Typ: N3
ABE / EG-Genehmigung: e11*2001/116*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
152 bis 291 Jaguar XJ6 Diesel, 235/50R18 M+S A02) bis A10) E44)
Jaguar XJ6, E05) S01)
Jaguar XJ8,
Jaguar XJR 235/50R18
E05a)
245/45R18
255/45R18
e11*2001/116*0217*08E 1100/1320(-) 5/108/63,3
Typ(en): ABE / EG-Genehmigung(en):
CC9 e11*2001/116*0323*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 202 Jaguar XF 235/45R18 A02) bis A10)
A94) EF0)S01)
235/50R18
A94)
245/45R18
A94)
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 221 Jaguar XE 225/45R18 A02) bis A10)
(Heckantrieb) A94)
235/45R18
A01) K03)K13) K25)
245/40R18
A01) A94a)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A02) bis A10)
A94a) V00)
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx

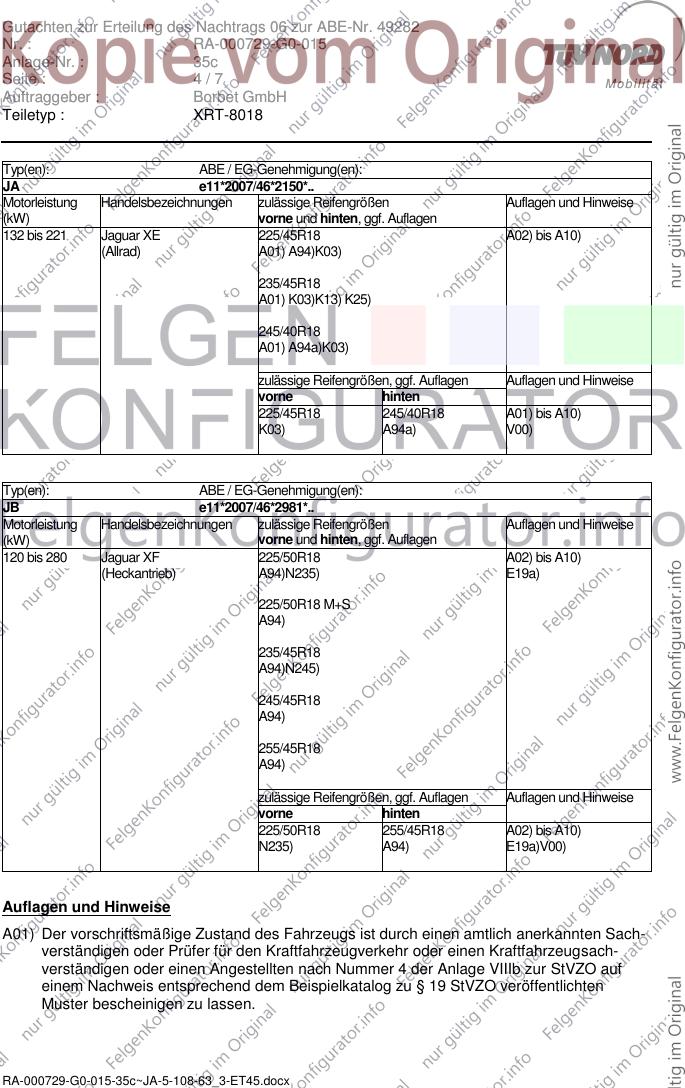

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 221 Jaguar XE 225/45R18 A02) bis A10)
(Allrad) A01) A94)K03)
235/45R18
A01) K03)K13) K25)
245/40R18
A01) A94a)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)
K03) A94a) V00)
Typ(en): ABE / EG-Genehmigung(en):
JB e11*2007/46*2981*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 280 Jaguar XF 225/50R18 A02) bis A10)
(Heckantrieb) A94)N235) E19a)
225/50R18 M+S
A94)
235/45R18
A94)N245)
245/45R18
A94)
255/45R18
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R18 255/45R18 A02) bis A10)
N235) A94) E19a)V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx

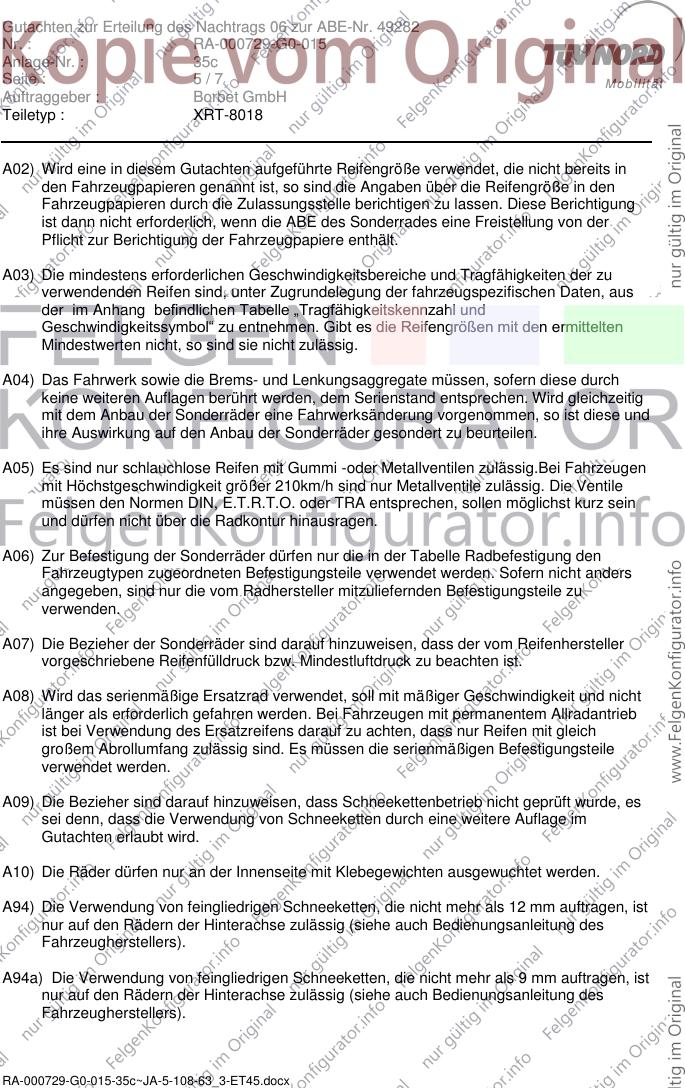

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx

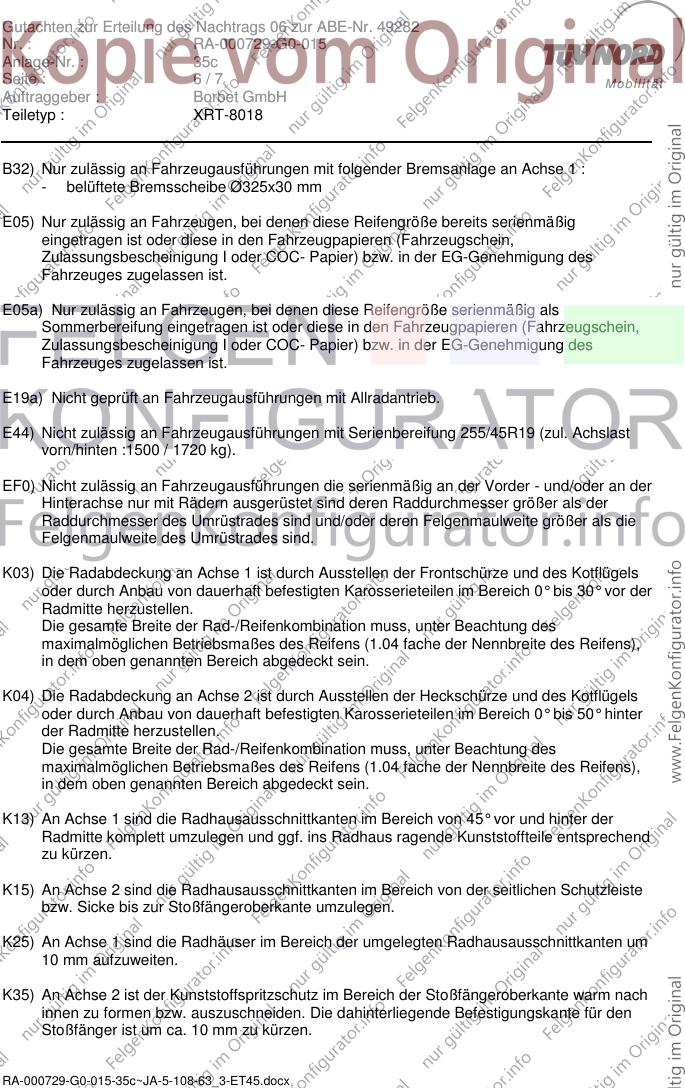

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
B32) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- belüftete Bremsscheibe Ø325x30 mm
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E44) Nicht zulässig an Fahrzeugausführungen mit Serienbereifung 255/45R19 (zul. Achslast
vorn/hinten :1500 / 1720 kg).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K35) An Achse 2 ist der Kunststoffspritzschutz im Bereich der Stoßfängeroberkante warm nach
innen zu formen bzw. auszuschneiden. Die dahinterliegende Befestigungskante für den
Stoßfänger ist um ca. 10 mm zu kürzen.
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 49282
Nr. : RA-000729-G0-015
Anlage-Nr. : 35c
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8018
K37) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich:
- Das Kunststoffinnenradhaus ist von seitlicher Schutzleiste bis ca. 100 mm unterhalb
der Oberkante des hinteren Stoßfängers im Bereich von Radhauskante bis ca. 60 mm
Höhe nach außen an die Radhauswand warm einzuformen.
- Die Radhauskante ist im Bereich von seitlicher Schutzleiste bis zum Schweller ganz
umzulegen und nach außen aufzuweiten.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

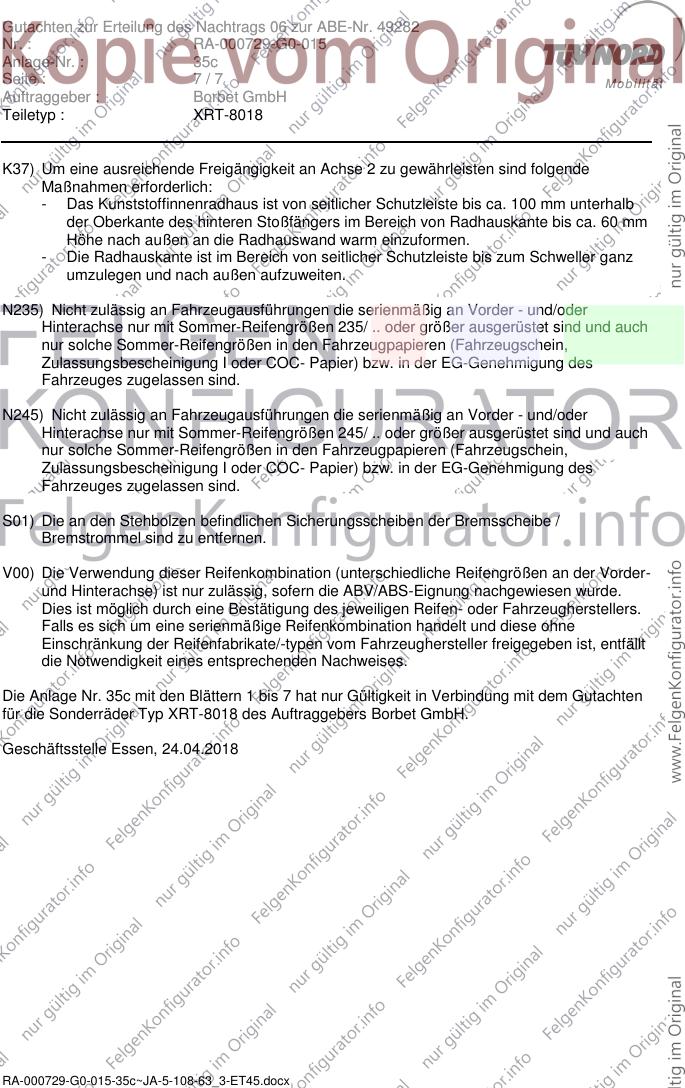

S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 35c mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ XRT-8018 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 24.04.2018
RA-000729-G0-015-35c~JA-5-108-63_3-ET45.docx
