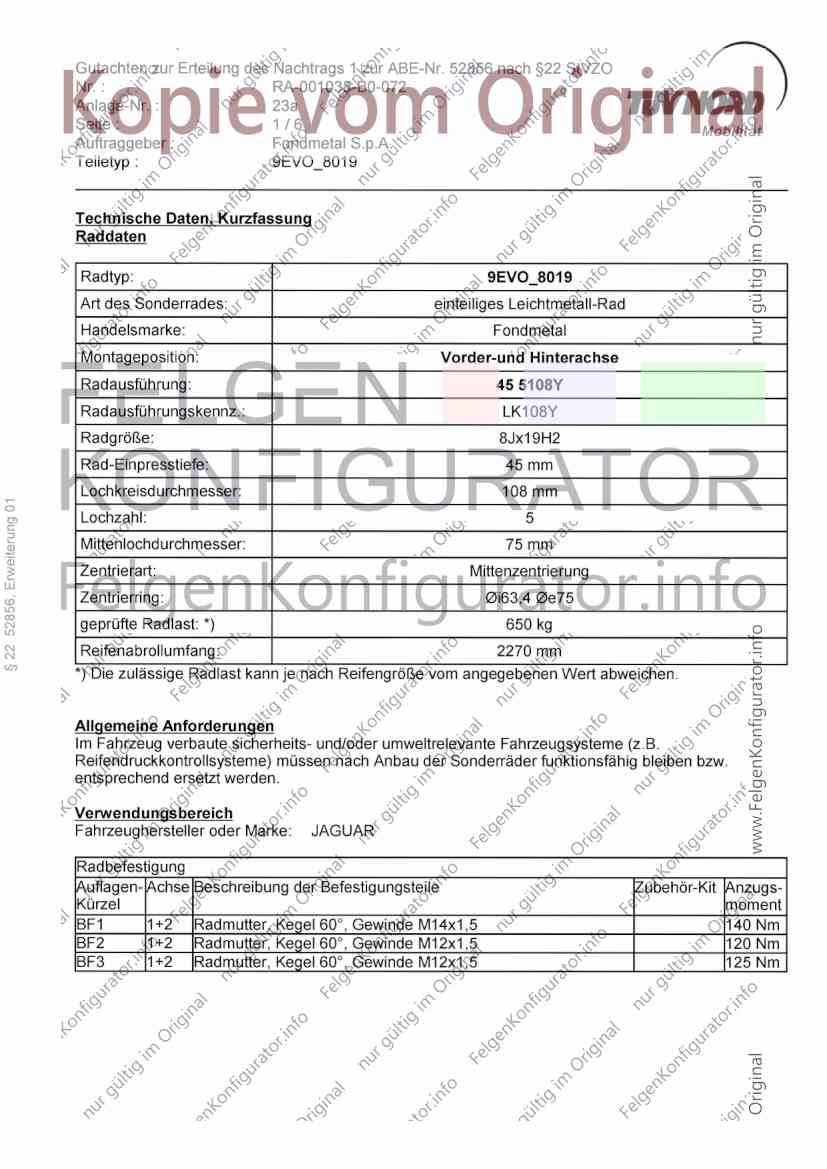

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TUV NORD
Seite : 1/6
Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_8019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 45 5108Y
Radausführungskennz.: LK108Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2i63,4 @e75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: JAGUAR
Radbefestigung
Auflagen-|Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 |Radmutter, Kegel 60°, Gewinde M14x1,5 140 Nm
BF2 1+2 |Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
BF3 1+2 |Radmutter, Kegel 60°, Gewinde M12x1,5 125 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TuV¥ NORD
Seite : 2/6 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Typ(en): ABE/ EG-Genehmigung(en):
DF e11*2007/46*4161*..
DF e5*2007/46*1050*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen uflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 221 Jaguar E-Pace 225/55R19 AO2) bis A10)
N235) B32) BF1) ER1)
235/50R19
235/55R19
GG7)
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
JA e5*2007/46*1049*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 221 Jaguar XE 225/40R19 AO1) bis A10)
(Heckantrieb) A94a) K13) K25) BF2) EFO)
245/35R19
K03)
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*2150*..
JA e5*2007/46*1049*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 221 Jaguar XE 225/40R19 AO1) bis A10)
(Allrad) A94a) K13) K25) BF2) EFO) KO3)
245/35R19
Typ(en): ABE/ EG-Genehmigung(en):
CCc9 e11*2001/116*0323*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 202 Jaguar XF 235/40R19 AO2) bis A10)
BF3) EB1) EFO) ER1) S01)
235/45R19
245/40R19
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TuVNORD
Seite : 3/6 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Typ(en): ABE/ EG-Genehmigung(en):
JB e11*2007/46*2981*..
JB e5*2007/46*1048*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 280 Jaguar XF, XF Sportbrakel225/40R
19 AO2) bis A10)
(Heckantrieb) N235) T93) A94) BF3) ER1)
225/40R19 M+S
T93)
225/45R19
GFR) N235)
225/45R19 M+S
GFR)
235/40R19
N245)
245/40R19
Typ(en): ABE/ EG-Genehmigung(en):
JB e11*2007/46*2981"..
JB e5*2007/46*1048*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 280 Jaguar XF, XF Sportbrakel225/40R
19 AO2) bis A10)
(Allrad) N235) T93) A94) BF3) ER1)
225/40R19 M+S
T93)
225/45R19
GFR) N235)
225/45R19 M+S
GFR)
235/40R19
N245)
245/40R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TuV¥ NORD
Seite : 4/6 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage O befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B32) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
¢ belüftete Bremsscheibe @325x30 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TuV¥ NORD
Seite : 5/6 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019

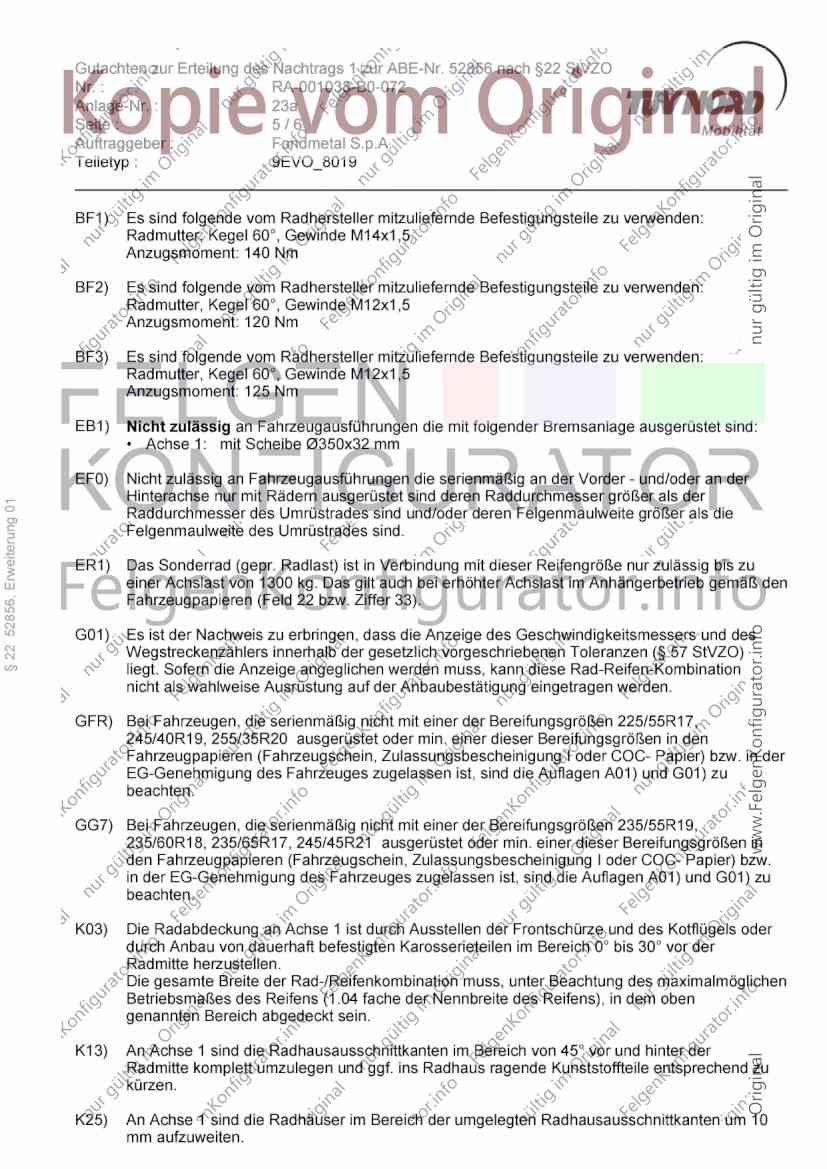

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 125 Nm
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
¢ Achse 1: mit Scheibe @350x32 mm
EFO) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzahlers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GFR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/40R19, 255/35R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GG7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/55R19,
235/60R18, 235/65R17, 245/45R21 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23a TuV¥ NORD
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019

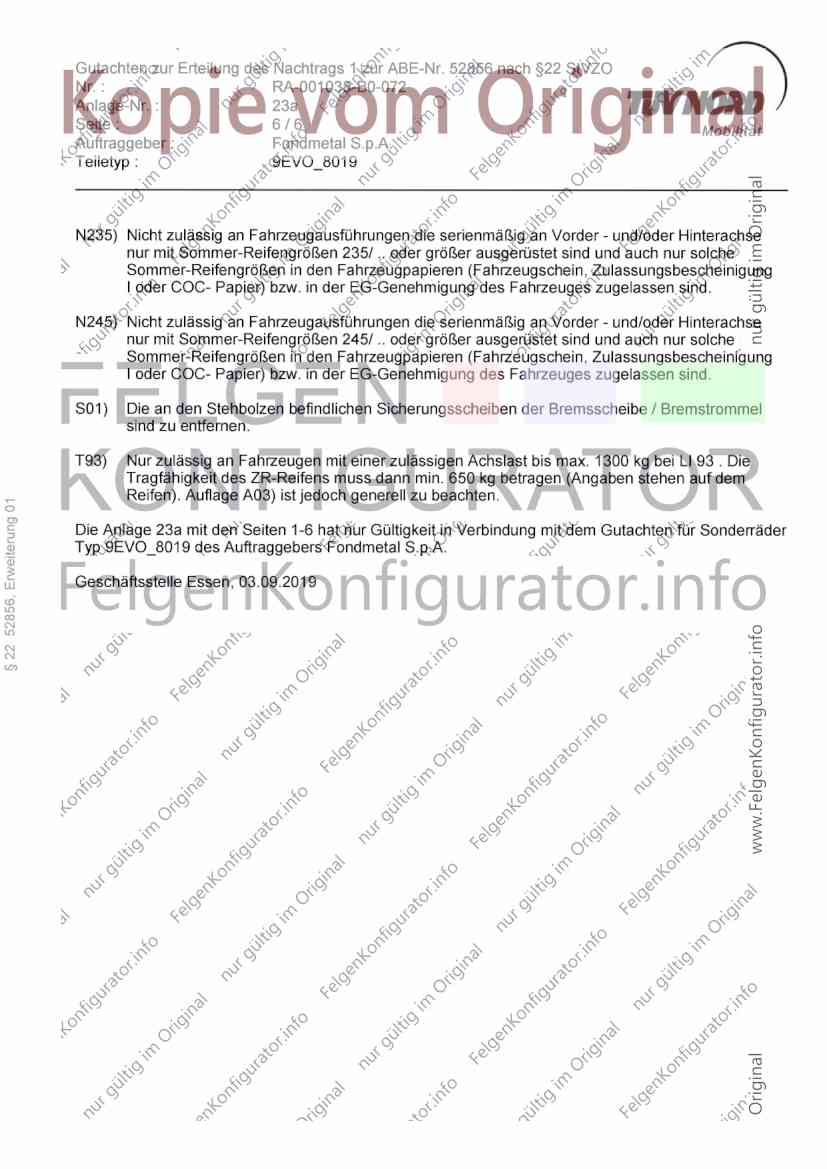

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage AO3) ist jedoch generell zu beachten.
Die Anlage 23a mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 9EVO_8019 des Auftraggebers Fondmetal S.p.A.
