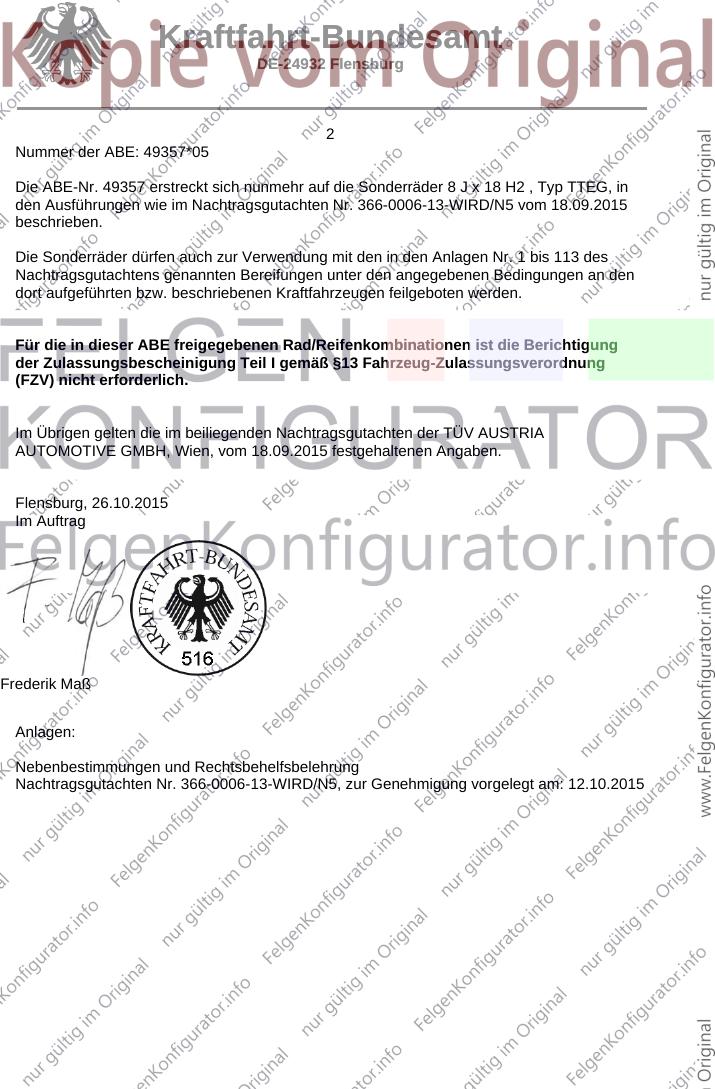

Kraftfahrt-Bundesamt
DE-24932 Flensburg

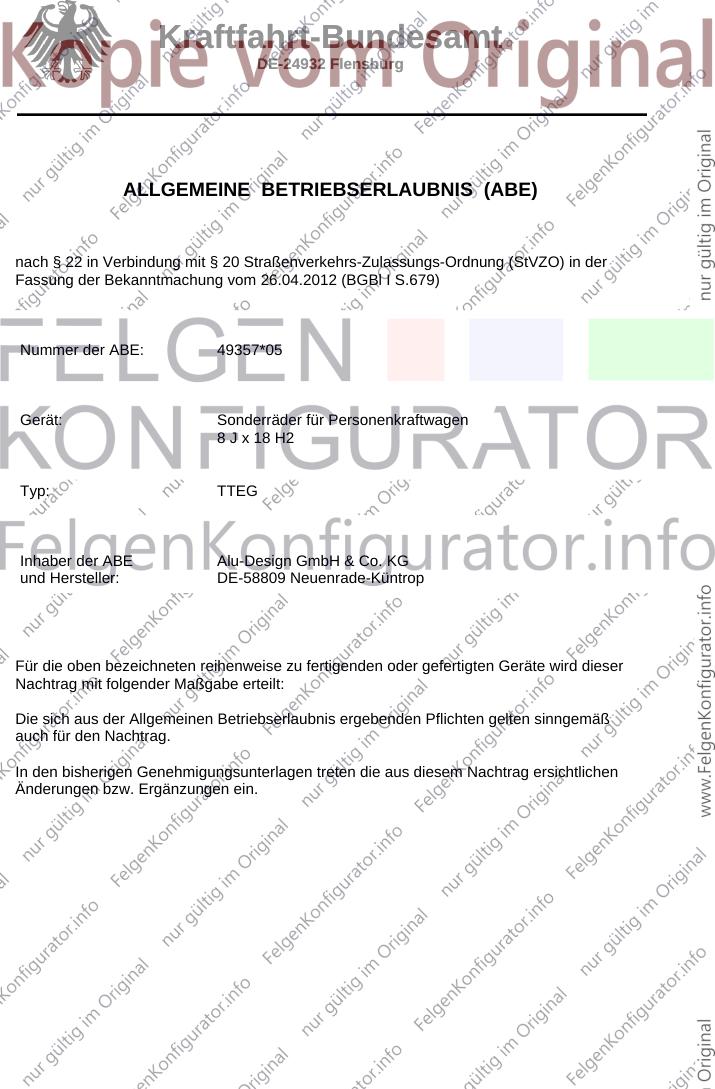

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49357*05
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: TTEG
Inhaber der ABE Alu-Design GmbH & Co. KG
und Hersteller: DE-58809 Neuenrade-Küntrop
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49357*05
Die ABE-Nr. 49357 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ TTEG, in
den Ausführungen wie im Nachtragsgutachten Nr. 366-0006-13-WIRD/N5 vom 18.09.2015
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 113 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 18.09.2015 festgehaltenen Angaben.
Flensburg, 26.10.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0006-13-WIRD/N5, zur Genehmigung vorgelegt am: 12.10.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49357*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 15-TARR-0970
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 8

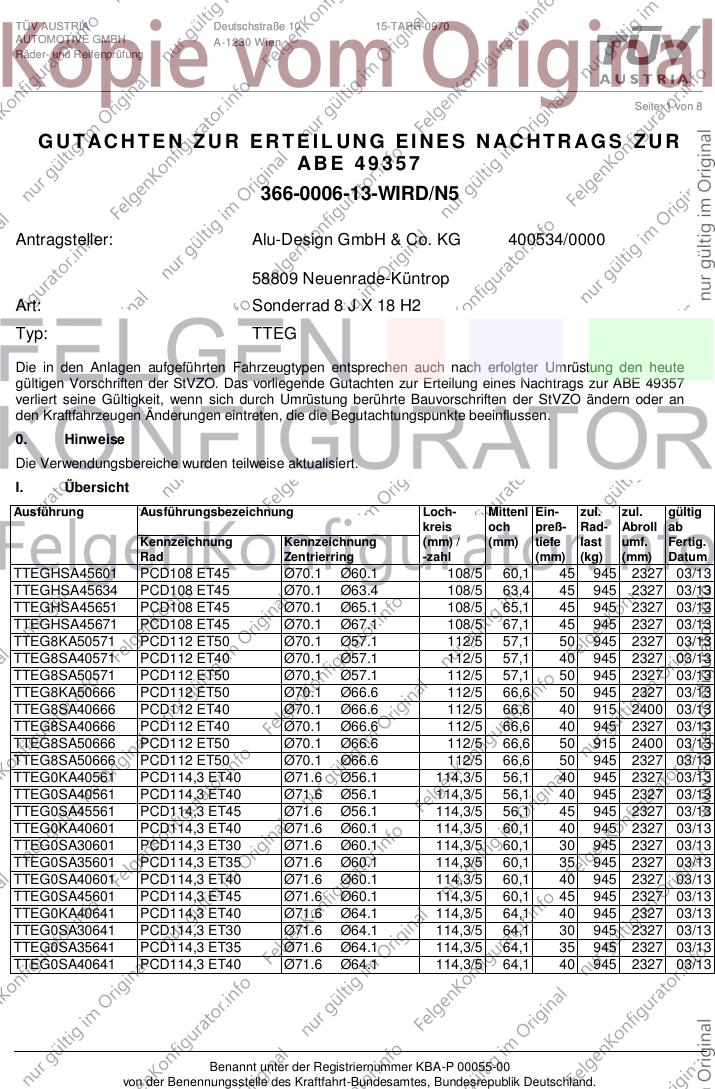

GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 357
366-0006-13-WIRD/N5
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 8 J X 18 H2
Typ: TTEG
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49357
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTEGHSA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 945 2327 03/13
TTEGHSA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 945 2327 03/13
TTEGHSA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 945 2327 03/13
TTEGHSA45671 PCD108 ET45 Ø70.1 Ø67.1 108/5 67,1 45 945 2327 03/13
TTEG8KA50571 PCD112 ET50 Ø70.1 Ø57.1 112/5 57,1 50 945 2327 03/13
TTEG8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 945 2327 03/13
TTEG8SA50571 PCD112 ET50 Ø70.1 Ø57.1 112/5 57,1 50 945 2327 03/13
TTEG8KA50666 PCD112 ET50 Ø70.1 Ø66.6 112/5 66,6 50 945 2327 03/13
TTEG8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 915 2400 03/13
TTEG8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 945 2327 03/13
TTEG8SA50666 PCD112 ET50 Ø70.1 Ø66.6 112/5 66,6 50 915 2400 03/13
TTEG8SA50666 PCD112 ET50 Ø70.1 Ø66.6 112/5 66,6 50 945 2327 03/13
TTEG0KA40561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 945 2327 03/13
TTEG0SA40561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 945 2327 03/13
TTEG0SA45561 PCD114,3 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 945 2327 03/13
TTEG0KA40601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 945 2327 03/13
TTEG0SA30601 PCD114,3 ET30 Ø71.6 Ø60.1 114,3/5 60,1 30 945 2327 03/13
TTEG0SA35601 PCD114,3 ET35 Ø71.6 Ø60.1 114,3/5 60,1 35 945 2327 03/13
TTEG0SA40601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 945 2327 03/13
TTEG0SA45601 PCD114,3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 945 2327 03/13
TTEG0KA40641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 945 2327 03/13
TTEG0SA30641 PCD114,3 ET30 Ø71.6 Ø64.1 114,3/5 64,1 30 945 2327 03/13
TTEG0SA35641 PCD114,3 ET35 Ø71.6 Ø64.1 114,3/5 64,1 35 945 2327 03/13
TTEG0SA40641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 945 2327 03/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

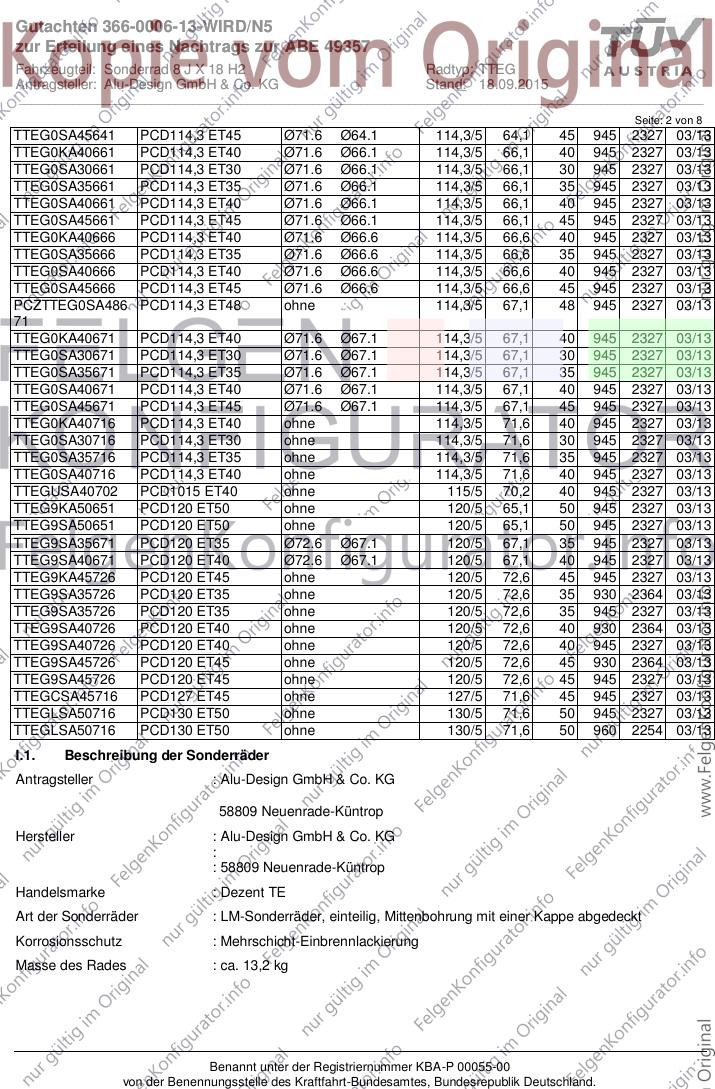

Seite: 2 von 8
TTEG0SA45641 PCD114,3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 945 2327 03/13
TTEG0KA40661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 945 2327 03/13
TTEG0SA30661 PCD114,3 ET30 Ø71.6 Ø66.1 114,3/5 66,1 30 945 2327 03/13
TTEG0SA35661 PCD114,3 ET35 Ø71.6 Ø66.1 114,3/5 66,1 35 945 2327 03/13
TTEG0SA40661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 945 2327 03/13
TTEG0SA45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 945 2327 03/13
TTEG0KA40666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 945 2327 03/13
TTEG0SA35666 PCD114,3 ET35 Ø71.6 Ø66.6 114,3/5 66,6 35 945 2327 03/13
TTEG0SA40666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 945 2327 03/13
TTEG0SA45666 PCD114,3 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 945 2327 03/13
PCZTTEG0SA486 PCD114,3 ET48 ohne 114,3/5 67,1 48 945 2327 03/13
71
TTEG0KA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 945 2327 03/13
TTEG0SA30671 PCD114,3 ET30 Ø71.6 Ø67.1 114,3/5 67,1 30 945 2327 03/13
TTEG0SA35671 PCD114,3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 945 2327 03/13
TTEG0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 945 2327 03/13
TTEG0SA45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 945 2327 03/13
TTEG0KA40716 PCD114,3 ET40 ohne 114,3/5 71,6 40 945 2327 03/13
TTEG0SA30716 PCD114,3 ET30 ohne 114,3/5 71,6 30 945 2327 03/13
TTEG0SA35716 PCD114,3 ET35 ohne 114,3/5 71,6 35 945 2327 03/13
TTEG0SA40716 PCD114,3 ET40 ohne 114,3/5 71,6 40 945 2327 03/13
TTEGUSA40702 PCD1015 ET40 ohne 115/5 70,2 40 945 2327 03/13
TTEG9KA50651 PCD120 ET50 ohne 120/5 65,1 50 945 2327 03/13
TTEG9SA50651 PCD120 ET50 ohne 120/5 65,1 50 945 2327 03/13
TTEG9SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 945 2327 03/13
TTEG9SA40671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 945 2327 03/13
TTEG9KA45726 PCD120 ET45 ohne 120/5 72,6 45 945 2327 03/13
TTEG9SA35726 PCD120 ET35 ohne 120/5 72,6 35 930 2364 03/13
TTEG9SA35726 PCD120 ET35 ohne 120/5 72,6 35 945 2327 03/13
TTEG9SA40726 PCD120 ET40 ohne 120/5 72,6 40 930 2364 03/13
TTEG9SA40726 PCD120 ET40 ohne 120/5 72,6 40 945 2327 03/13
TTEG9SA45726 PCD120 ET45 ohne 120/5 72,6 45 930 2364 03/13
TTEG9SA45726 PCD120 ET45 ohne 120/5 72,6 45 945 2327 03/13
TTEGCSA45716 PCD127 ET45 ohne 127/5 71,6 45 945 2327 03/13
TTEGLSA50716 PCD130 ET50 ohne 130/5 71,6 50 945 2327 03/13
TTEGLSA50716 PCD130 ET50 ohne 130/5 71,6 50 960 2254 03/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13,2 kg
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

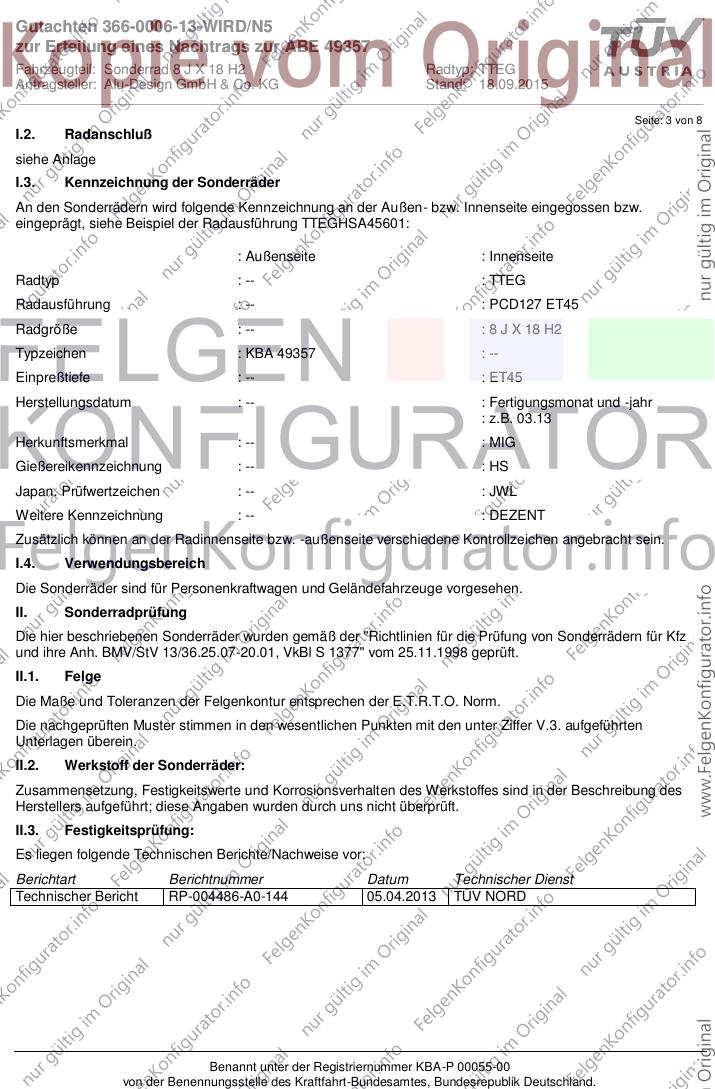

Seite: 3 von 8
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTEGHSA45601:
: Außenseite : Innenseite
Radtyp : -- : TTEG
Radausführung : -- : PCD127 ET45
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA 49357 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 03.13
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004486-A0-144 05.04.2013 TÜV NORD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________
Seite: 4 von 8

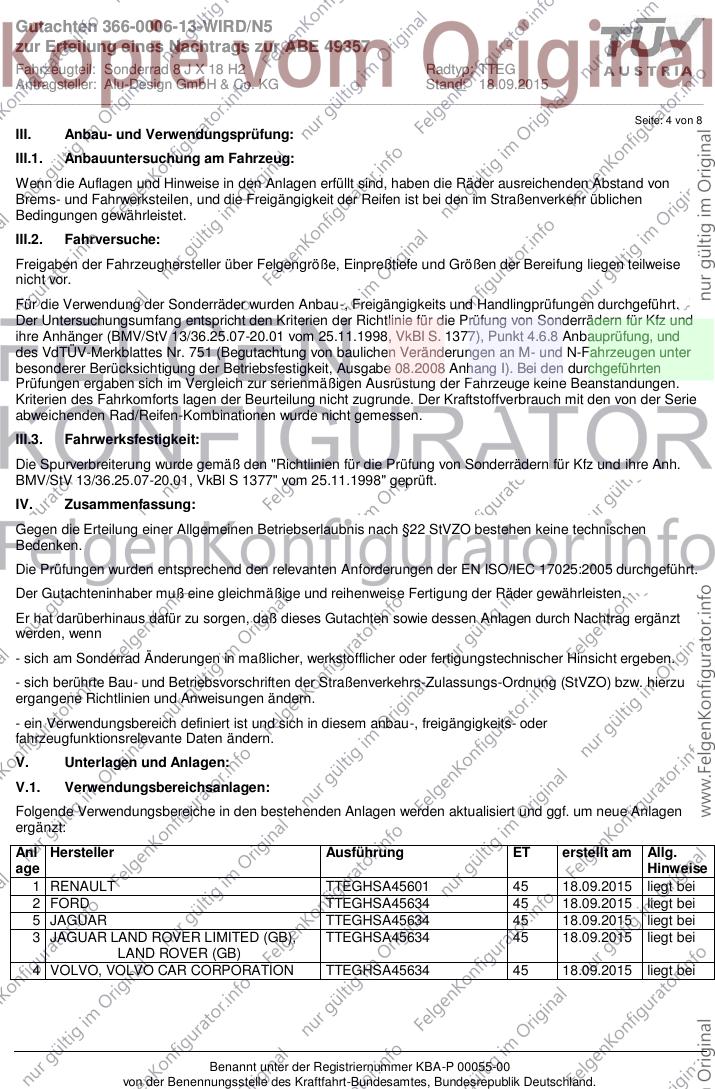

III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 RENAULT TTEGHSA45601 45 18.09.2015 liegt bei
2 FORD TTEGHSA45634 45 18.09.2015 liegt bei
5 JAGUAR TTEGHSA45634 45 18.09.2015 liegt bei
3 JAGUAR LAND ROVER LIMITED (GB), TTEGHSA45634 45 18.09.2015 liegt bei
LAND ROVER (GB)
4 VOLVO, VOLVO CAR CORPORATION TTEGHSA45634 45 18.09.2015 liegt bei
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

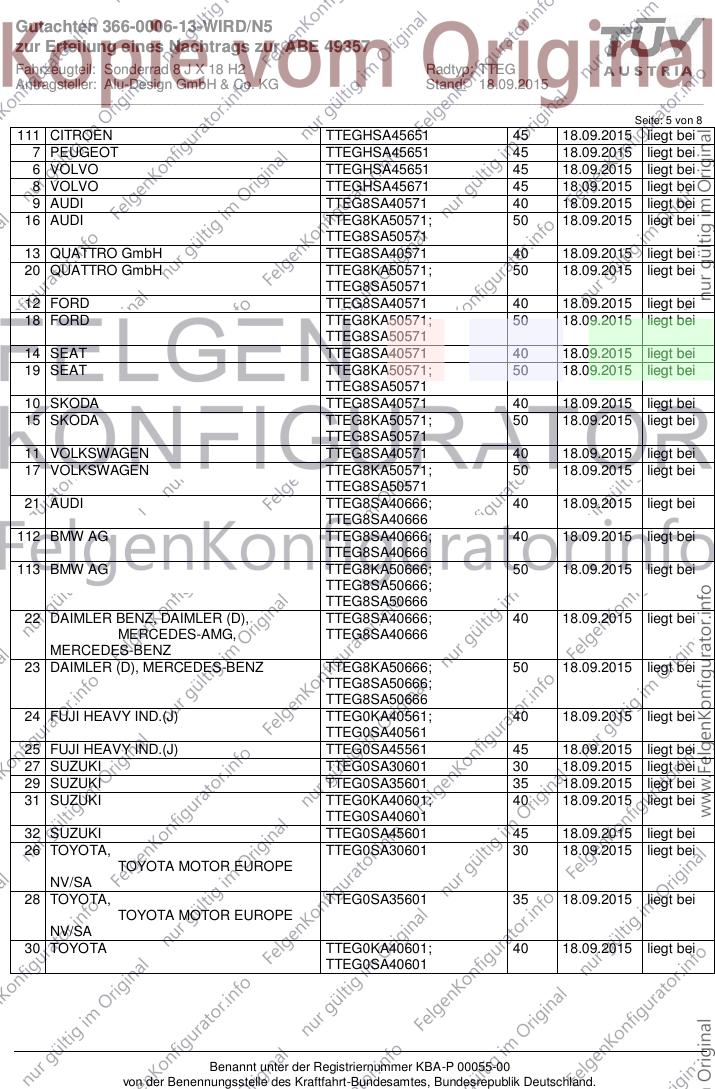

Seite: 5 von 8
111 CITROEN TTEGHSA45651 45 18.09.2015 liegt bei
7 PEUGEOT TTEGHSA45651 45 18.09.2015 liegt bei
6 VOLVO TTEGHSA45651 45 18.09.2015 liegt bei
8 VOLVO TTEGHSA45671 45 18.09.2015 liegt bei
9 AUDI TTEG8SA40571 40 18.09.2015 liegt bei
16 AUDI TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
13 QUATTRO GmbH TTEG8SA40571 40 18.09.2015 liegt bei
20 QUATTRO GmbH TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
12 FORD TTEG8SA40571 40 18.09.2015 liegt bei
18 FORD TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
14 SEAT TTEG8SA40571 40 18.09.2015 liegt bei
19 SEAT TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
10 SKODA TTEG8SA40571 40 18.09.2015 liegt bei
15 SKODA TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
11 VOLKSWAGEN TTEG8SA40571 40 18.09.2015 liegt bei
17 VOLKSWAGEN TTEG8KA50571; 50 18.09.2015 liegt bei
TTEG8SA50571
21 AUDI TTEG8SA40666; 40 18.09.2015 liegt bei
TTEG8SA40666
112 BMW AG TTEG8SA40666; 40 18.09.2015 liegt bei
TTEG8SA40666
113 BMW AG TTEG8KA50666; 50 18.09.2015 liegt bei
TTEG8SA50666;
TTEG8SA50666
22 DAIMLER BENZ, DAIMLER (D), TTEG8SA40666; 40 18.09.2015 liegt bei
MERCEDES-AMG, TTEG8SA40666
MERCEDES-BENZ
23 DAIMLER (D), MERCEDES-BENZ TTEG8KA50666; 50 18.09.2015 liegt bei
TTEG8SA50666;
TTEG8SA50666
24 FUJI HEAVY IND.(J) TTEG0KA40561; 40 18.09.2015 liegt bei
TTEG0SA40561
25 FUJI HEAVY IND.(J) TTEG0SA45561 45 18.09.2015 liegt bei
27 SUZUKI TTEG0SA30601 30 18.09.2015 liegt bei
29 SUZUKI TTEG0SA35601 35 18.09.2015 liegt bei
31 SUZUKI TTEG0KA40601; 40 18.09.2015 liegt bei
TTEG0SA40601
32 SUZUKI TTEG0SA45601 45 18.09.2015 liegt bei
26 TOYOTA, TTEG0SA30601 30 18.09.2015 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
28 TOYOTA, TTEG0SA35601 35 18.09.2015 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
30 TOYOTA TTEG0KA40601; 40 18.09.2015 liegt bei
TTEG0SA40601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

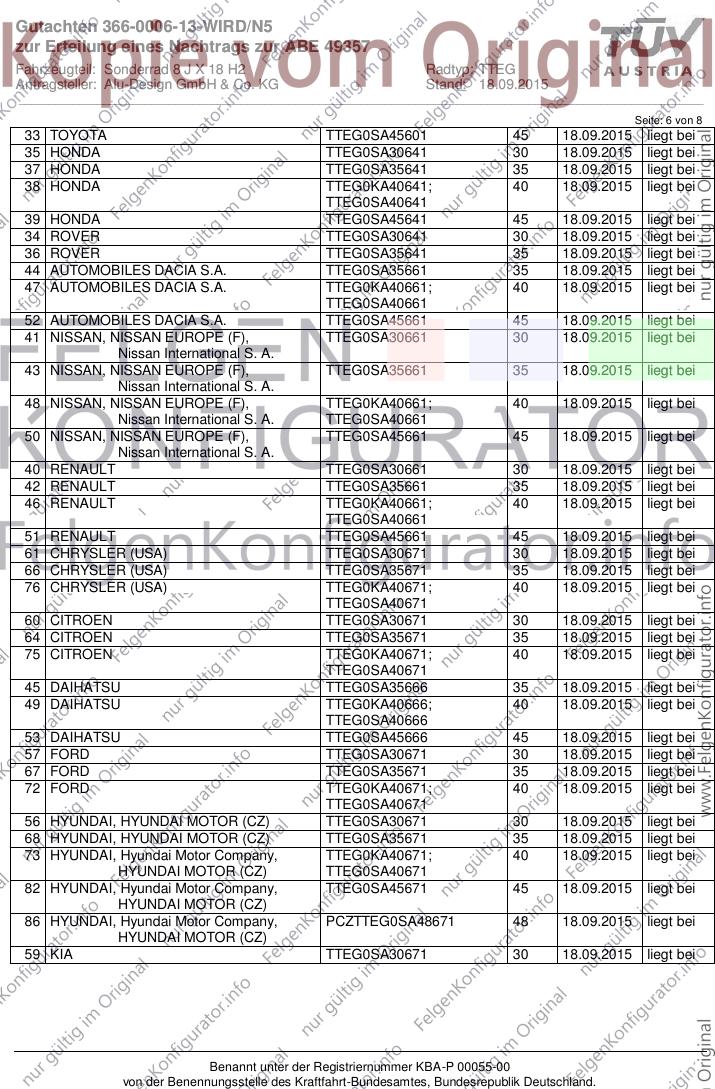

Seite: 6 von 8
33 TOYOTA TTEG0SA45601 45 18.09.2015 liegt bei
35 HONDA TTEG0SA30641 30 18.09.2015 liegt bei
37 HONDA TTEG0SA35641 35 18.09.2015 liegt bei
38 HONDA TTEG0KA40641; 40 18.09.2015 liegt bei
TTEG0SA40641
39 HONDA TTEG0SA45641 45 18.09.2015 liegt bei
34 ROVER TTEG0SA30641 30 18.09.2015 liegt bei
36 ROVER TTEG0SA35641 35 18.09.2015 liegt bei
44 AUTOMOBILES DACIA S.A. TTEG0SA35661 35 18.09.2015 liegt bei
47 AUTOMOBILES DACIA S.A. TTEG0KA40661; 40 18.09.2015 liegt bei
TTEG0SA40661
52 AUTOMOBILES DACIA S.A. TTEG0SA45661 45 18.09.2015 liegt bei
41 NISSAN, NISSAN EUROPE (F), TTEG0SA30661 30 18.09.2015 liegt bei
Nissan International S. A.
43 NISSAN, NISSAN EUROPE (F), TTEG0SA35661 35 18.09.2015 liegt bei
Nissan International S. A.
48 NISSAN, NISSAN EUROPE (F), TTEG0KA40661; 40 18.09.2015 liegt bei
Nissan International S. A. TTEG0SA40661
50 NISSAN, NISSAN EUROPE (F), TTEG0SA45661 45 18.09.2015 liegt bei
Nissan International S. A.
40 RENAULT TTEG0SA30661 30 18.09.2015 liegt bei
42 RENAULT TTEG0SA35661 35 18.09.2015 liegt bei
46 RENAULT TTEG0KA40661; 40 18.09.2015 liegt bei
TTEG0SA40661
51 RENAULT TTEG0SA45661 45 18.09.2015 liegt bei
61 CHRYSLER (USA) TTEG0SA30671 30 18.09.2015 liegt bei
66 CHRYSLER (USA) TTEG0SA35671 35 18.09.2015 liegt bei
76 CHRYSLER (USA) TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
60 CITROEN TTEG0SA30671 30 18.09.2015 liegt bei
64 CITROEN TTEG0SA35671 35 18.09.2015 liegt bei
75 CITROEN TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
45 DAIHATSU TTEG0SA35666 35 18.09.2015 liegt bei
49 DAIHATSU TTEG0KA40666; 40 18.09.2015 liegt bei
TTEG0SA40666
53 DAIHATSU TTEG0SA45666 45 18.09.2015 liegt bei
57 FORD TTEG0SA30671 30 18.09.2015 liegt bei
67 FORD TTEG0SA35671 35 18.09.2015 liegt bei
72 FORD TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
56 HYUNDAI, HYUNDAI MOTOR (CZ) TTEG0SA30671 30 18.09.2015 liegt bei
68 HYUNDAI, HYUNDAI MOTOR (CZ) TTEG0SA35671 35 18.09.2015 liegt bei
73 HYUNDAI, Hyundai Motor Company, TTEG0KA40671; 40 18.09.2015 liegt bei
HYUNDAI MOTOR (CZ) TTEG0SA40671
82 HYUNDAI, Hyundai Motor Company, TTEG0SA45671 45 18.09.2015 liegt bei
HYUNDAI MOTOR (CZ)
86 HYUNDAI, Hyundai Motor Company, PCZTTEG0SA48671 48 18.09.2015 liegt bei
HYUNDAI MOTOR (CZ)
59 KIA TTEG0SA30671 30 18.09.2015 liegt bei
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

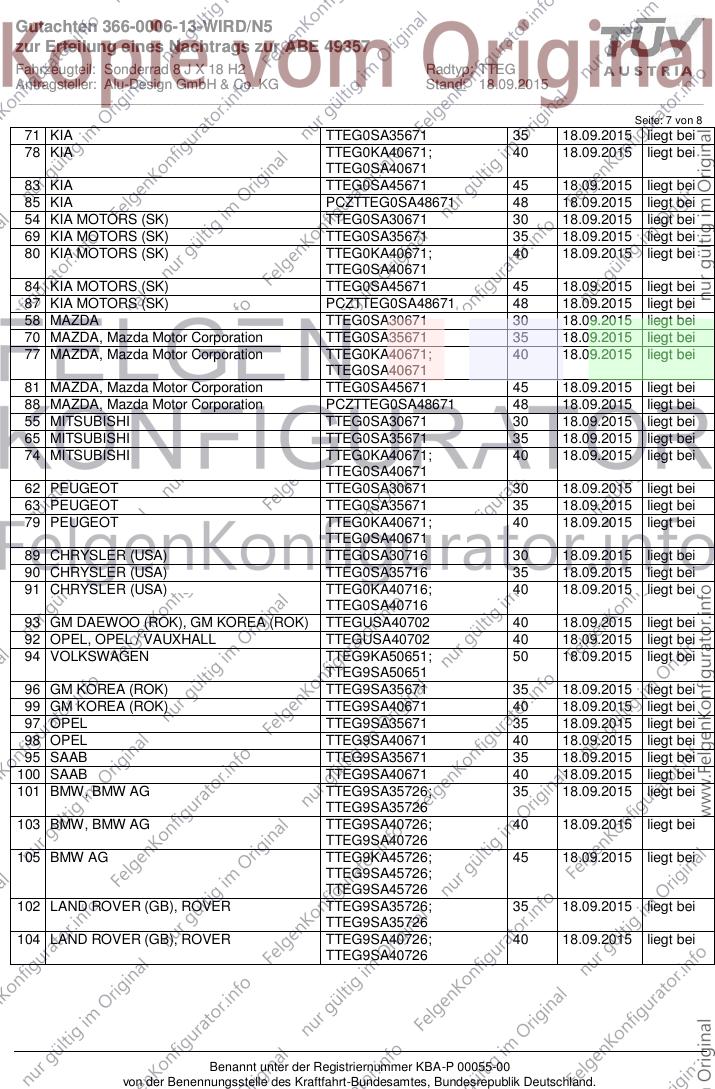

Seite: 7 von 8
71 KIA TTEG0SA35671 35 18.09.2015 liegt bei
78 KIA TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
83 KIA TTEG0SA45671 45 18.09.2015 liegt bei
85 KIA PCZTTEG0SA48671 48 18.09.2015 liegt bei
54 KIA MOTORS (SK) TTEG0SA30671 30 18.09.2015 liegt bei
69 KIA MOTORS (SK) TTEG0SA35671 35 18.09.2015 liegt bei
80 KIA MOTORS (SK) TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
84 KIA MOTORS (SK) TTEG0SA45671 45 18.09.2015 liegt bei
87 KIA MOTORS (SK) PCZTTEG0SA48671 48 18.09.2015 liegt bei
58 MAZDA TTEG0SA30671 30 18.09.2015 liegt bei
70 MAZDA, Mazda Motor Corporation TTEG0SA35671 35 18.09.2015 liegt bei
77 MAZDA, Mazda Motor Corporation TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
81 MAZDA, Mazda Motor Corporation TTEG0SA45671 45 18.09.2015 liegt bei
88 MAZDA, Mazda Motor Corporation PCZTTEG0SA48671 48 18.09.2015 liegt bei
55 MITSUBISHI TTEG0SA30671 30 18.09.2015 liegt bei
65 MITSUBISHI TTEG0SA35671 35 18.09.2015 liegt bei
74 MITSUBISHI TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
62 PEUGEOT TTEG0SA30671 30 18.09.2015 liegt bei
63 PEUGEOT TTEG0SA35671 35 18.09.2015 liegt bei
79 PEUGEOT TTEG0KA40671; 40 18.09.2015 liegt bei
TTEG0SA40671
89 CHRYSLER (USA) TTEG0SA30716 30 18.09.2015 liegt bei
90 CHRYSLER (USA) TTEG0SA35716 35 18.09.2015 liegt bei
91 CHRYSLER (USA) TTEG0KA40716; 40 18.09.2015 liegt bei
TTEG0SA40716
93 GM DAEWOO (ROK), GM KOREA (ROK) TTEGUSA40702 40 18.09.2015 liegt bei
92 OPEL, OPEL / VAUXHALL TTEGUSA40702 40 18.09.2015 liegt bei
94 VOLKSWAGEN TTEG9KA50651; 50 18.09.2015 liegt bei
TTEG9SA50651
96 GM KOREA (ROK) TTEG9SA35671 35 18.09.2015 liegt bei
99 GM KOREA (ROK) TTEG9SA40671 40 18.09.2015 liegt bei
97 OPEL TTEG9SA35671 35 18.09.2015 liegt bei
98 OPEL TTEG9SA40671 40 18.09.2015 liegt bei
95 SAAB TTEG9SA35671 35 18.09.2015 liegt bei
100 SAAB TTEG9SA40671 40 18.09.2015 liegt bei
101 BMW, BMW AG TTEG9SA35726; 35 18.09.2015 liegt bei
TTEG9SA35726
103 BMW, BMW AG TTEG9SA40726; 40 18.09.2015 liegt bei
TTEG9SA40726
105 BMW AG TTEG9KA45726; 45 18.09.2015 liegt bei
TTEG9SA45726;
TTEG9SA45726
102 LAND ROVER (GB), ROVER TTEG9SA35726; 35 18.09.2015 liegt bei
TTEG9SA35726
104 LAND ROVER (GB), ROVER TTEG9SA40726; 40 18.09.2015 liegt bei
TTEG9SA40726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTEG
Antragsteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

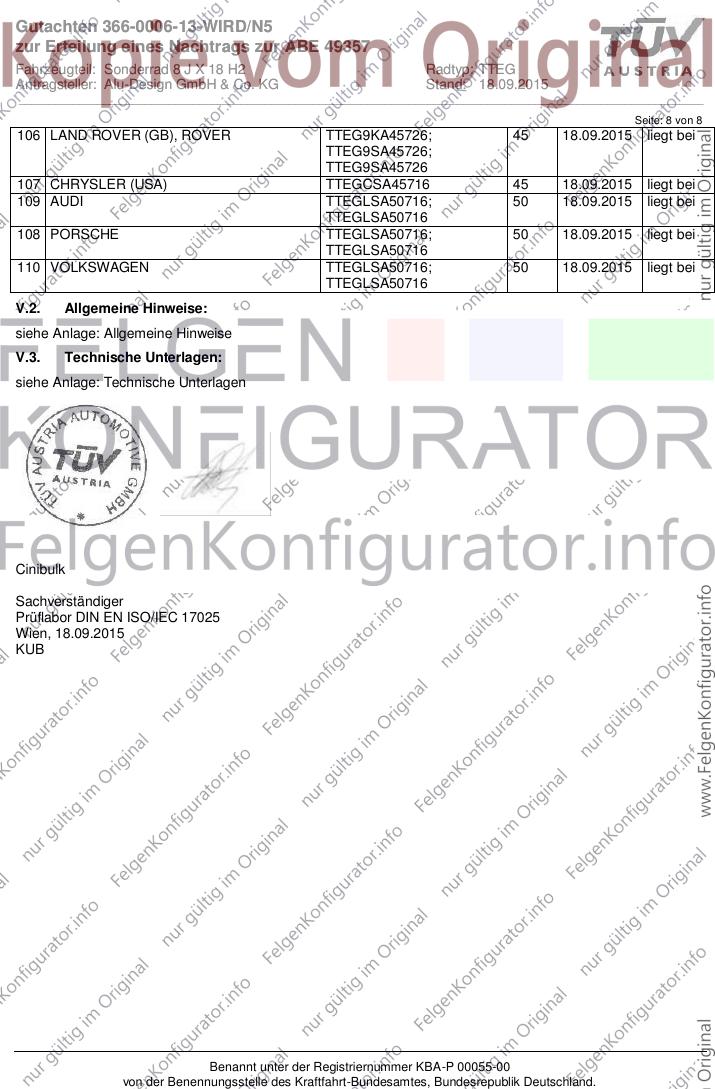

Seite: 8 von 8
106 LAND ROVER (GB), ROVER TTEG9KA45726; 45 18.09.2015 liegt bei
TTEG9SA45726;
TTEG9SA45726
107 CHRYSLER (USA) TTEGCSA45716 45 18.09.2015 liegt bei
109 AUDI TTEGLSA50716; 50 18.09.2015 liegt bei
TTEGLSA50716
108 PORSCHE TTEGLSA50716; 50 18.09.2015 liegt bei
TTEGLSA50716
110 VOLKSWAGEN TTEGLSA50716; 50 18.09.2015 liegt bei
TTEGLSA50716
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 18.09.2015
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357

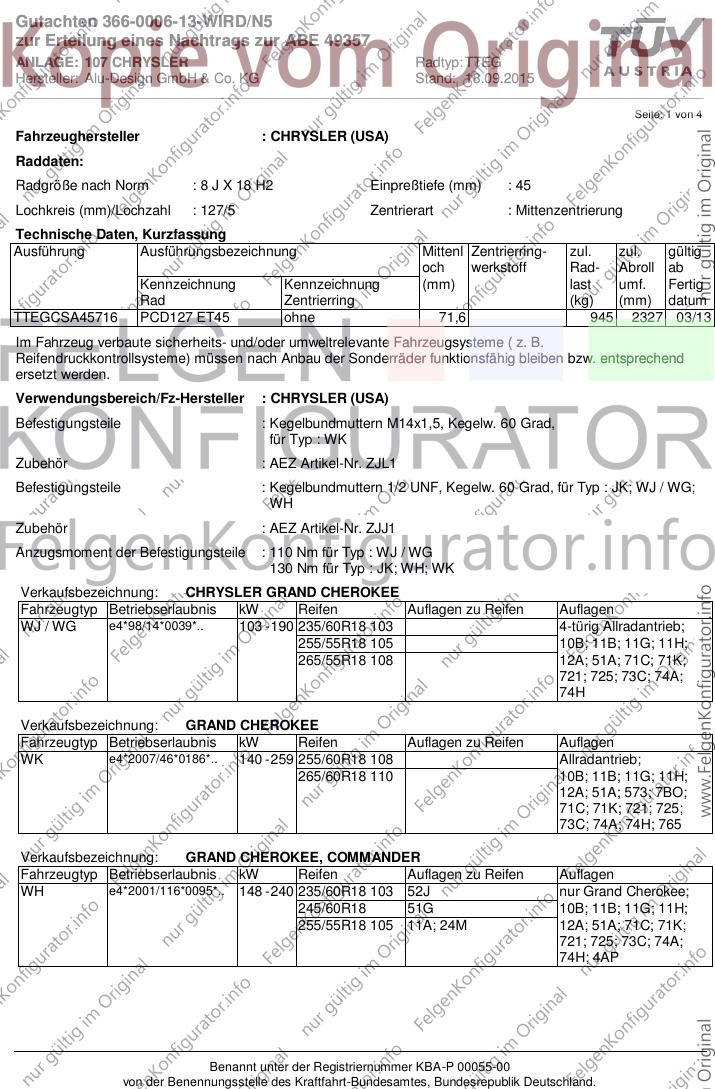

ANLAGE: 107 CHRYSLER Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : CHRYSLER (USA)
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 127/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTEGCSA45716 PCD127 ET45 ohne 71,6 945 2327 03/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad,
für Typ : WK
Zubehör : AEZ Artikel-Nr. ZJL1
Befestigungsteile : Kegelbundmuttern 1/2 UNF, Kegelw. 60 Grad, für Typ : JK; WJ / WG;
WH
Zubehör : AEZ Artikel-Nr. ZJJ1
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : WJ / WG
130 Nm für Typ : JK; WH; WK
Verkaufsbezeichnung: CHRYSLER GRAND CHEROKEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WJ / WG e4*98/14*0039*.. 103 - 190 235/60R18 103 4-türig Allradantrieb;
255/55R18 105 10B; 11B; 11G; 11H;
265/55R18 108 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: GRAND CHEROKEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WK e4*2007/46*0186*.. 140 - 259 255/60R18 108 Allradantrieb;
265/60R18 110 10B; 11B; 11G; 11H;
12A; 51A; 573; 7BO;
71C; 71K; 721; 725;
73C; 74A; 74H; 765

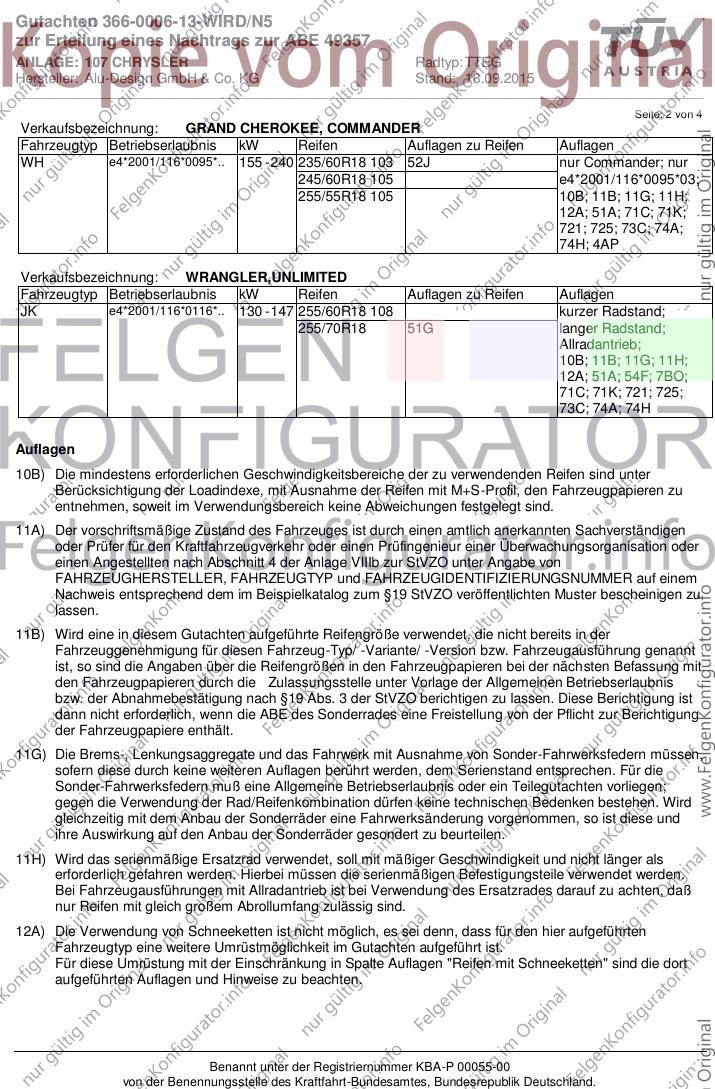

Verkaufsbezeichnung: GRAND CHEROKEE, COMMANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WH e4*2001/116*0095*.. 148 - 240 235/60R18 103 52J nur Grand Cherokee;
245/60R18 51G 10B; 11B; 11G; 11H;
255/55R18 105 11A; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 4AP
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 107 CHRYSLER Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: GRAND CHEROKEE, COMMANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WH e4*2001/116*0095*.. 155 - 240 235/60R18 103 52J nur Commander; nur
245/60R18 105 e4*2001/116*0095*03;
255/55R18 105 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 4AP
Verkaufsbezeichnung: WRANGLER,UNLIMITED
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JK e4*2001/116*0116*.. 130 - 147 255/60R18 108 kurzer Radstand;
255/70R18 51G langer Radstand;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 7BO;
71C; 71K; 721; 725;
73C; 74A; 74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 107 CHRYSLER Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

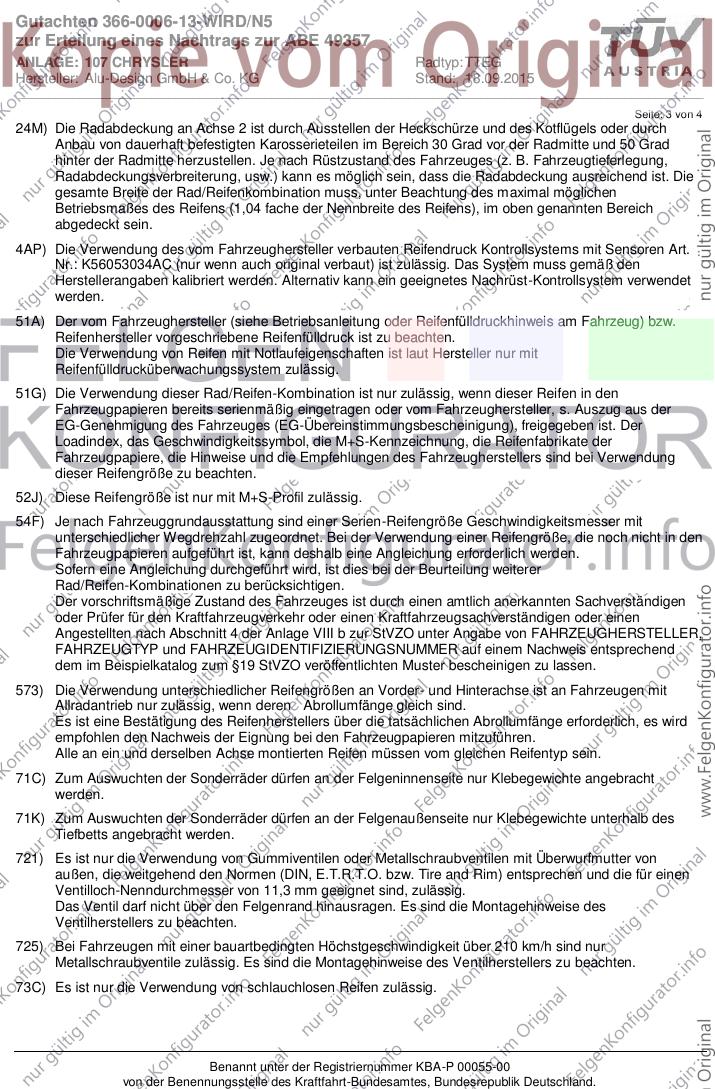

Seite: 3 von 4
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
4AP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: K56053034AC (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 107 CHRYSLER Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 18.09.2015
__________________________________________________________________________________________________________________

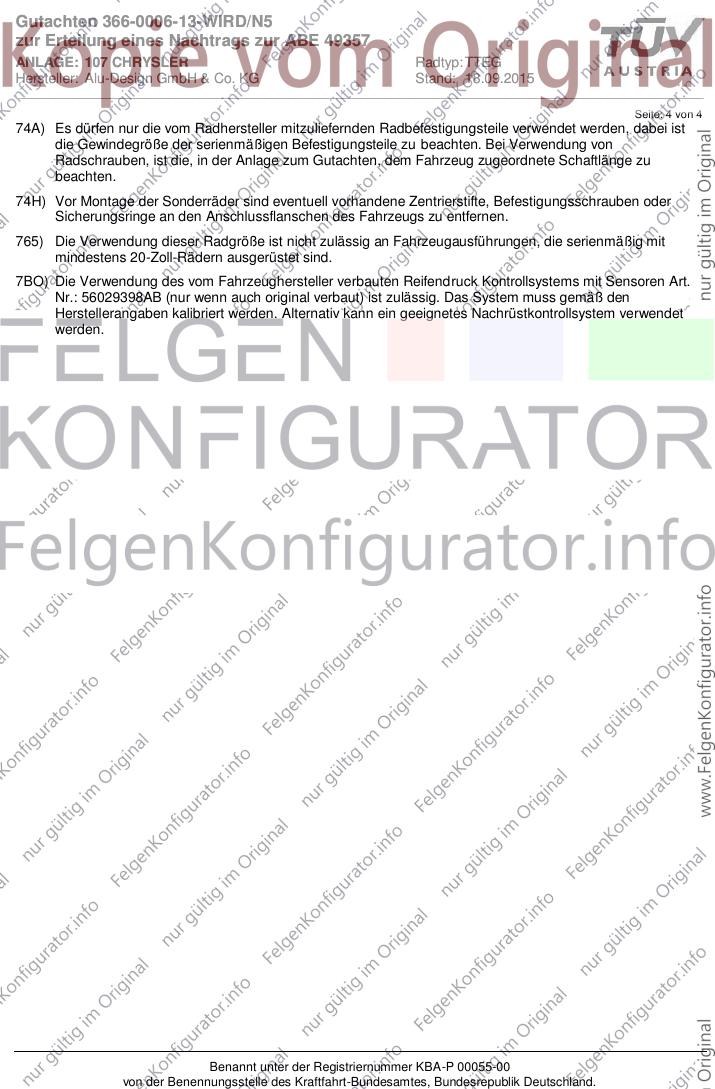

Seite: 4 von 4
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
7BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 56029398AB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
