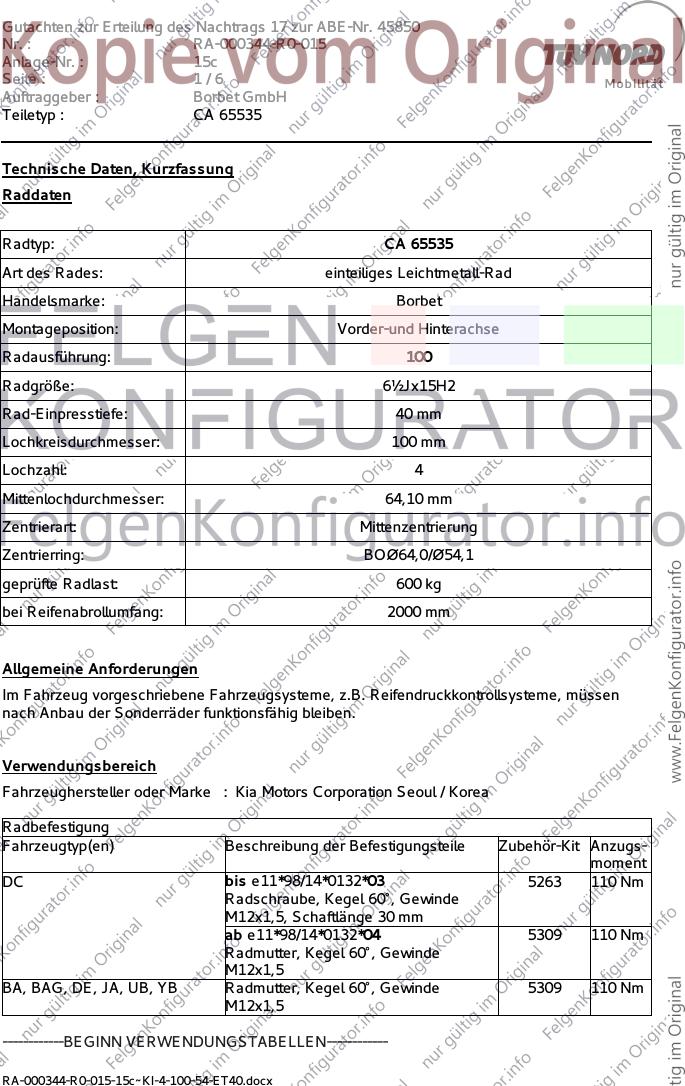

Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 65535
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: 100
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø54,1
geprüfte Radlast: 600 kg
bei Reifenabrollumfang: 2000 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Kia Motors Corporation Seoul / Korea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
DC bis e11*98/14*0132*03 5263 110 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 30 mm
ab e11*98/14*0132*04 5309 110 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
BA, BAG, DE, JA, UB, YB Radmutter, Kegel 60°, Gewinde 5309 110 Nm
M12x1,5
------------BEGINN VERWENDUNGSTABELLEN------------
RA-000344-R0-015-15c~KI-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: DC
ABE / EG-Genehmigung: e11*98/14*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 72 Kia Rio 185/55R15 A02) bis A10)
60 bis 71 Kia Rio 185/55R15 A02) bis A10)
(ab Modelljahr 2003)
e11*98/14*0132*06E 820/835 4/100/54
Typ(en): ABE / EG-Genehmigung(en):
BAG e11*2001/116*0328*..
BA e4*2001/116*0085*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
45 bis 48 Kia Picanto 175/50R15 A02) bis A10)
A01)K01)K04)M00)
185/45R15
A01)K01)K04)
195/45R15
A01)K01)K04)K13)K15)
Typ(en): ABE / EG-Genehmigung(en):
BA e4*2001/116*0085*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Kia Picanto 195/45R15 A02) bis A10)
A01)K01)K04)K13)K15)
205/45R15
A01)K01)K04)K13)K15)
RA-000344-R0-015-15c~KI-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ(en): ABE / EG-Genehmigung(en):
JA e11*2007/46*3848*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 62 Kia Picanto 175/55R15 A02) bis A10)
A01)K01)K04)M00)
185/50R15
A01)K01)K04)K28)
185/55R15
A01)K01)K04)K13)K22)K25)K28)
195/50R15
A01)K01)K02)K13)K22)K28)
205/45R15
A01)K01)K02)K28)
Typ(en): ABE / EG-Genehmigung(en):
DE e4*2001/116*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 82 Kia Rio 175/60R15 A02) bis A10)
A93)M00)
185/60R15
A01)K04)
195/55R15
A01)K01)K04)
205/50R15
A01)K01)K04)
205/55R15
A01)K01)K04)
RA-000344-R0-015-15c~KI-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ(en): ABE / EG-Genehmigung(en):
UB e11*2007/46*0195*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 80 Kia Rio 185/65R15 A02) bis A10)
A93)
195/60R15
A93a)
205/55R15
A01)A93a)K04)
205/60R15
A01)K04)
215/55R15
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
YB e11*2007/46*3777*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 88 Kia Rio 185/60R15 A02) bis A10)
A01)K04)
185/65R15
A01)K04)
195/60R15
A01)K01)K04)
205/55R15
A01)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000344-R0-015-15c~KI-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000344-R0-015-15c~KI-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45850
Nr. : RA-000344-R0-015
Anlage-Nr. : 15c
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 15c mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 65535 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 19.10.2017
