Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________

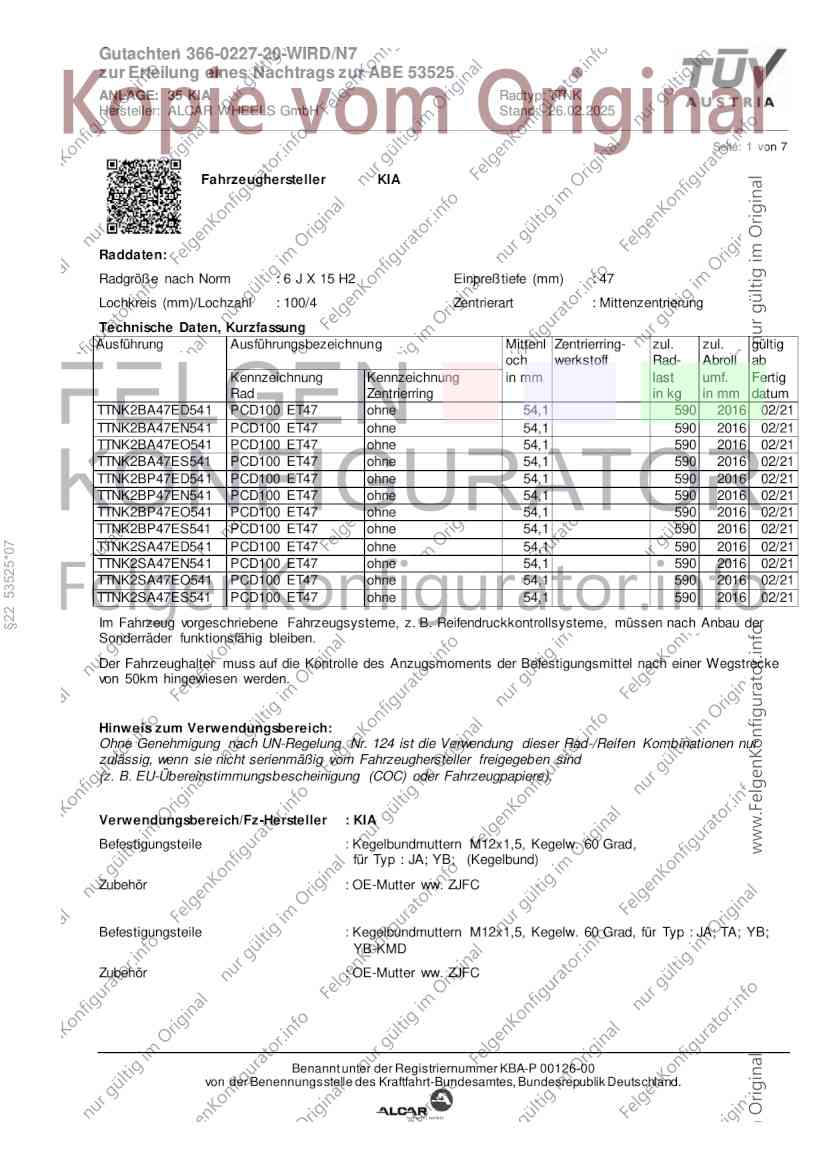

Seite: 1 von 7
Fahrzeughersteller KIA
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTNK2BA47ED541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BA47EN541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BA47EO541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BA47ES541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BP47ED541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BP47EN541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BP47EO541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2BP47ES541 PCD100 ET47 ohne 54,1 590 2016 02/21
§22 53525*07
TTNK2SA47ED541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2SA47EN541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2SA47EO541 PCD100 ET47 ohne 54,1 590 2016 02/21
TTNK2SA47ES541 PCD100 ET47 ohne 54,1 590 2016 02/21
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : JA; YB; (Kegelbund)
Zubehör : OE-Mutter ww. ZJFC
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : JA; TA; YB;
YB-KMD
Zubehör : OE-Mutter ww. ZJFC
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________

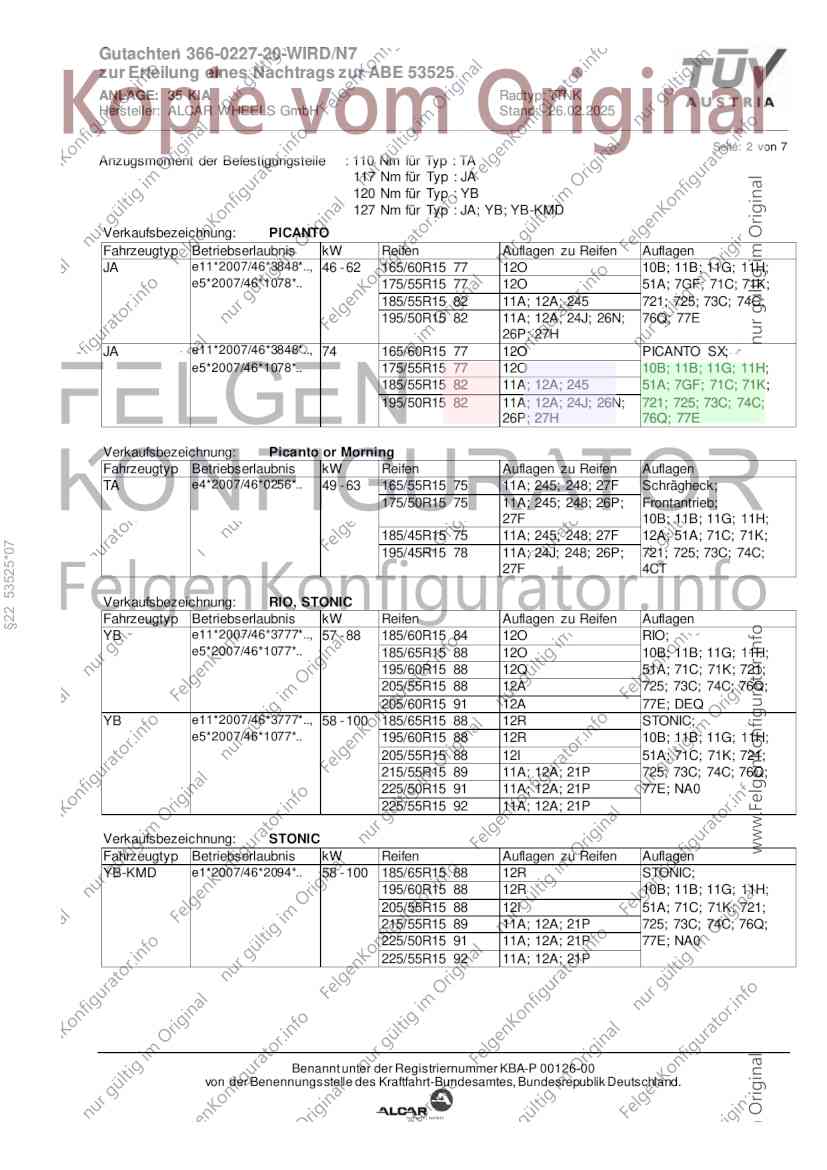

Seite: 2 von 7
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : TA
117 Nm für Typ : JA
120 Nm für Typ : YB
127 Nm für Typ : JA; YB; YB-KMD
Verkaufsbezeichnung: PICANTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e11*2007/46*3848*.., 46 - 62 165/60R15 77 12O 10B; 11B; 11G; 11H;
e5*2007/46*1078*.. 175/55R15 77 12O 51A; 7GF; 71C; 71K;
185/55R15 82 11A; 12A; 245 721; 725; 73C; 74C;
195/50R15 82 11A; 12A; 24J; 26N; 76Q; 77E
26P; 27H
JA e11*2007/46*3848*.., 74 165/60R15 77 12O PICANTO SX;
e5*2007/46*1078*.. 175/55R15 77 12O 10B; 11B; 11G; 11H;
185/55R15 82 11A; 12A; 245 51A; 7GF; 71C; 71K;
195/50R15 82 11A; 12A; 24J; 26N; 721; 725; 73C; 74C;
26P; 27H 76Q; 77E
Verkaufsbezeichnung: Picanto or Morning
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e4*2007/46*0256*.. 49 - 63 165/55R15 75 11A; 245; 248; 27F Schrägheck;
175/50R15 75 11A; 245; 248; 26P; Frontantrieb;
27F 10B; 11B; 11G; 11H;
185/45R15 75 11A; 245; 248; 27F 12A; 51A; 71C; 71K;
§22 53525*07
195/45R15 78 11A; 24J; 248; 26P; 721; 725; 73C; 74C;
27F 4CT
Verkaufsbezeichnung: RIO, STONIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YB e11*2007/46*3777*.., 57 - 88 185/60R15 84 12O RIO;
e5*2007/46*1077*.. 185/65R15 88 12O 10B; 11B; 11G; 11H;
195/60R15 88 12Q 51A; 71C; 71K; 721;
205/55R15 88 12A 725; 73C; 74C; 76Q;
205/60R15 91 12A 77E; DEQ
YB e11*2007/46*3777*.., 58 - 100 185/65R15 88 12R STONIC;
e5*2007/46*1077*.. 195/60R15 88 12R 10B; 11B; 11G; 11H;
205/55R15 88 12I 51A; 71C; 71K; 721;
215/55R15 89 11A; 12A; 21P 725; 73C; 74C; 76Q;
225/50R15 91 11A; 12A; 21P 77E; NA0
225/55R15 92 11A; 12A; 21P
Verkaufsbezeichnung: STONIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YB-KMD e1*2007/46*2094*.. 58 - 100 185/65R15 88 12R STONIC;
195/60R15 88 12R 10B; 11B; 11G; 11H;
205/55R15 88 12I 51A; 71C; 71K; 721;
215/55R15 89 11A; 12A; 21P 725; 73C; 74C; 76Q;
225/50R15 91 11A; 12A; 21P 77E; NA0
225/55R15 92 11A; 12A; 21P
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________

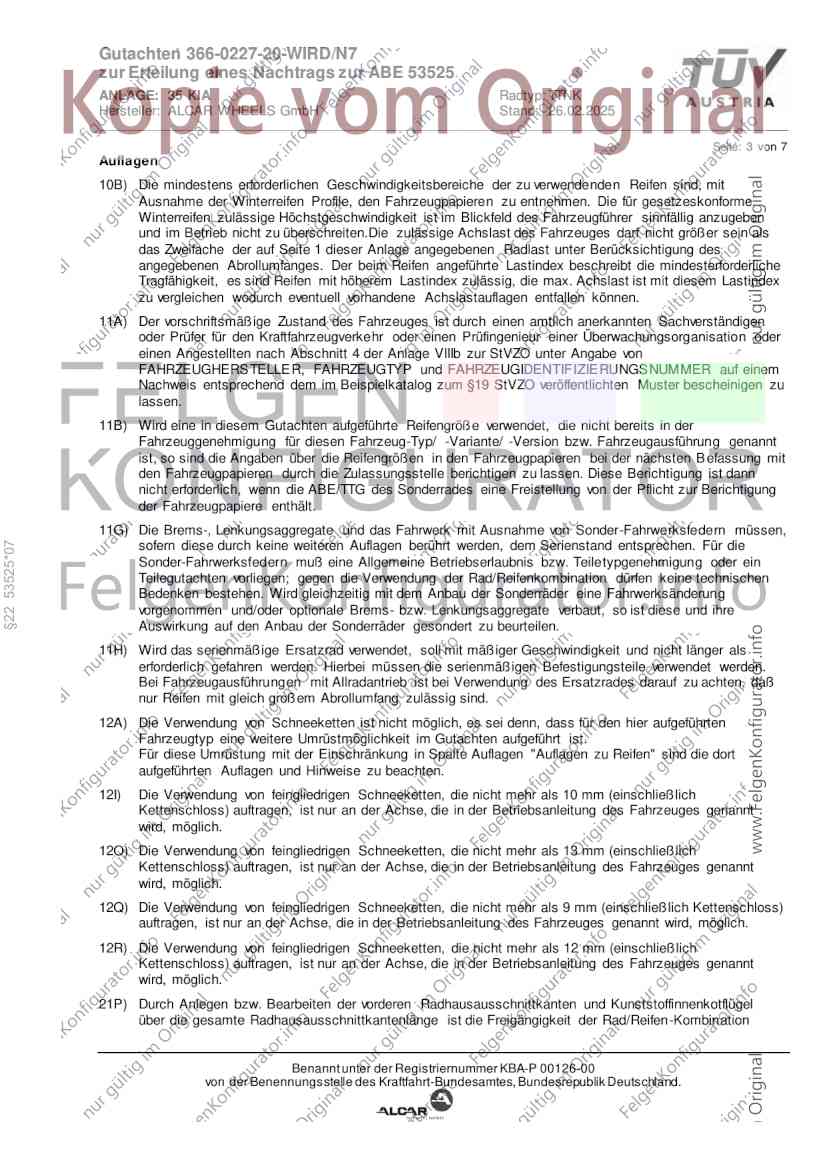

Seite: 3 von 7
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten B efassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
§22 53525*07
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________

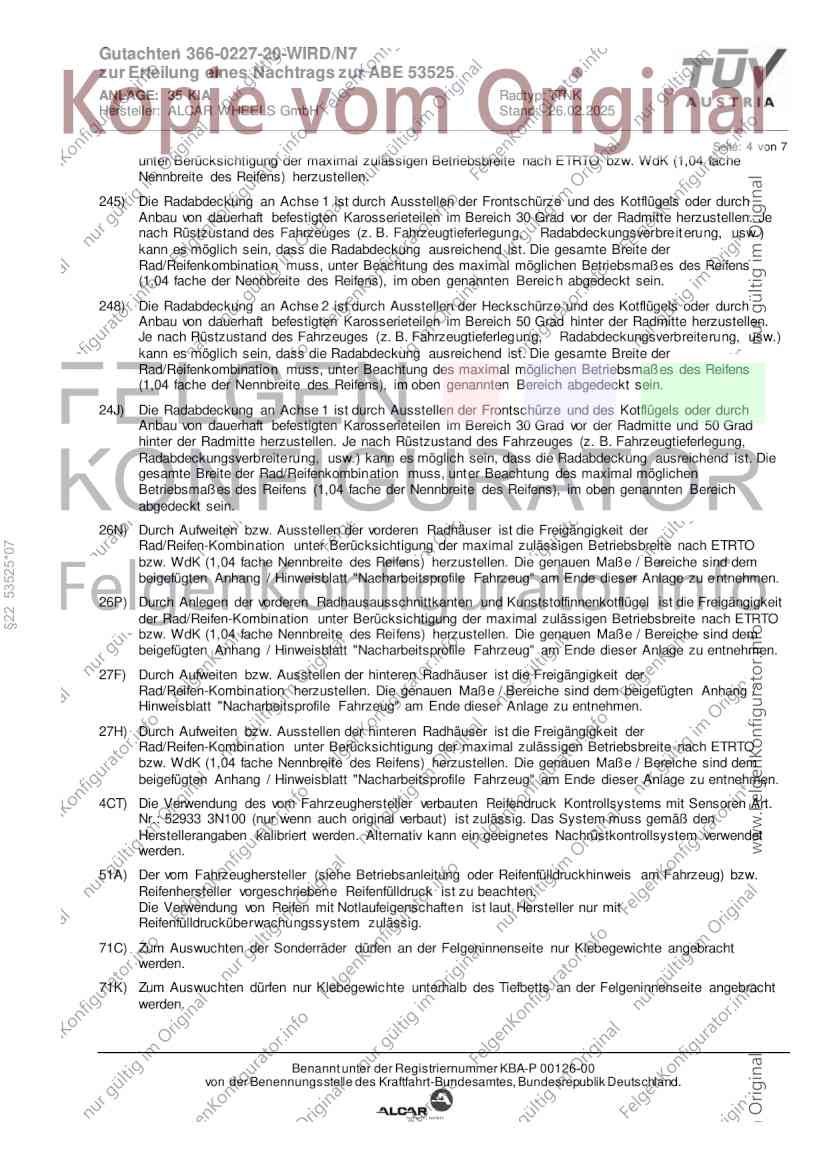

Seite: 4 von 7
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereic h abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
§22 53525*07
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

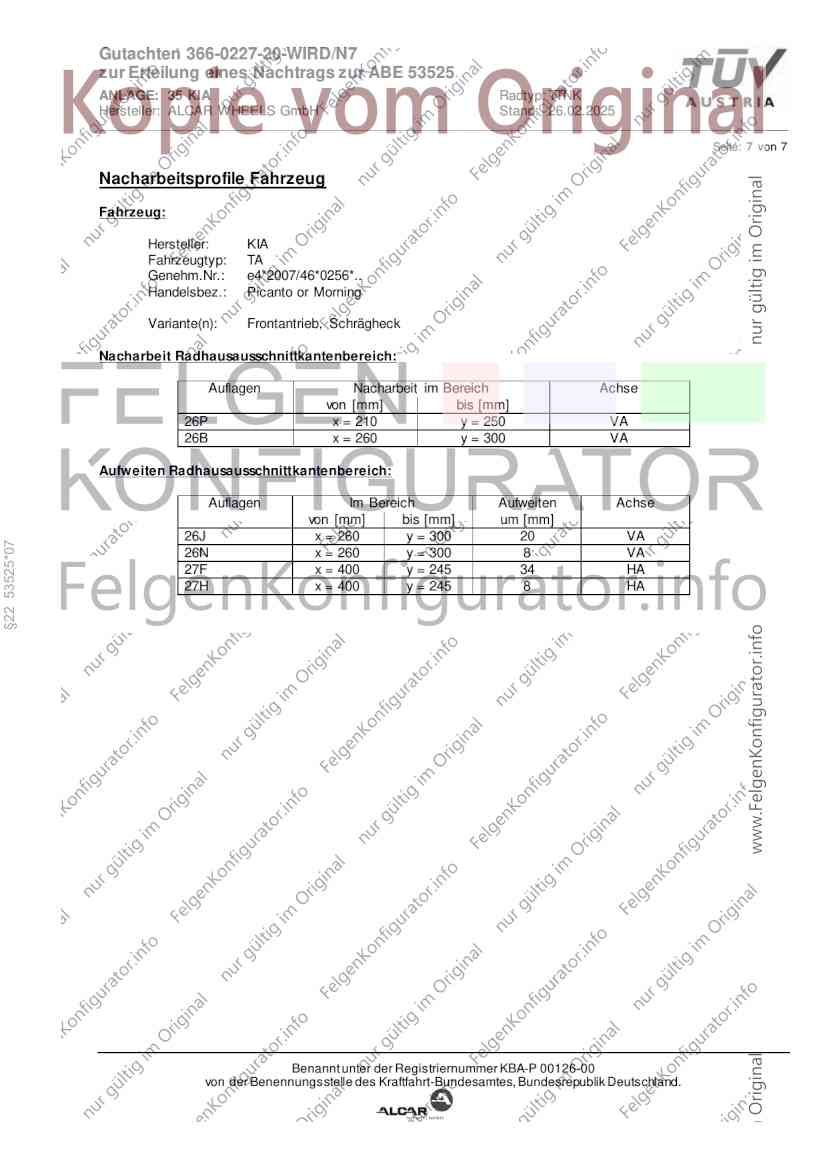

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________

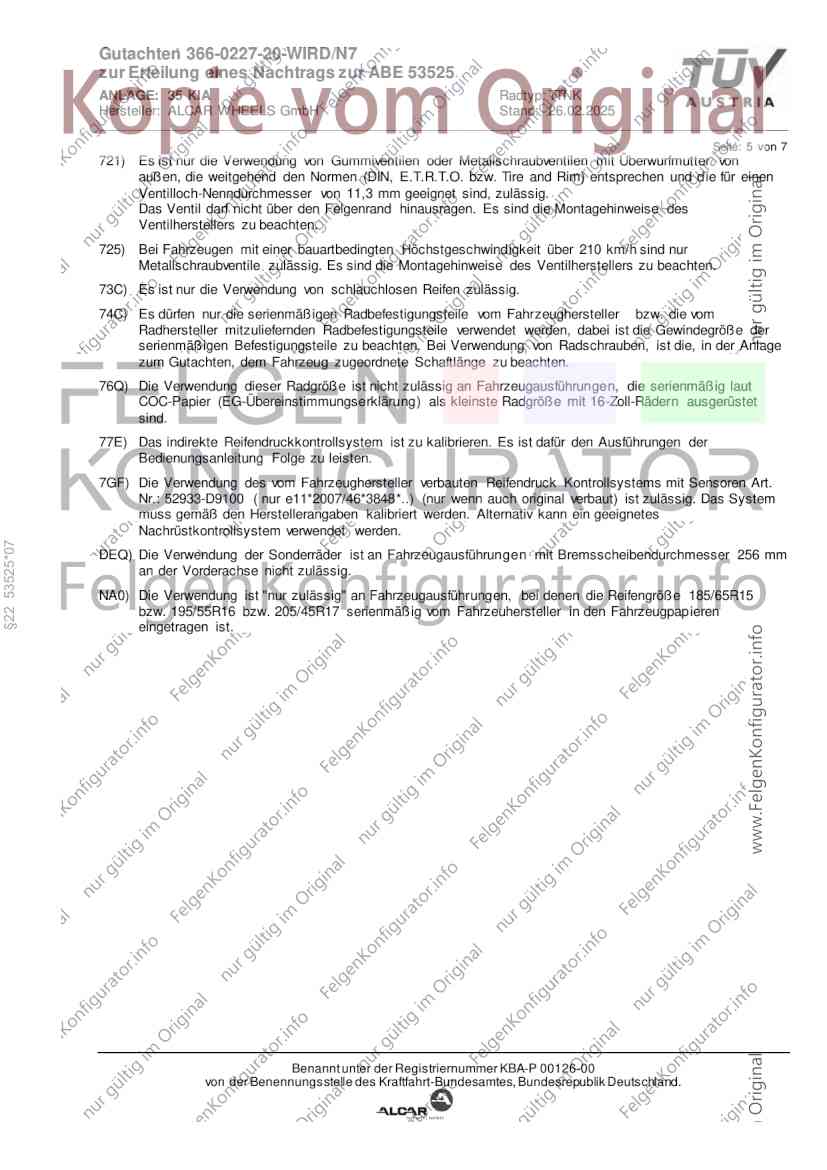

Seite: 5 von 7
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 16-Zoll-Rädern ausgerüstet
sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7GF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933-D9100 ( nur e11*2007/46*3848*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
§22 53525*07
DEQ) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 256 mm
an der Vorderachse nicht zulässig.
NA0) Die Verwendung ist "nur zulässig" an Fahrzeugausführungen, bei denen die Reifengröße 185/65R15
bzw. 195/55R16 bzw. 205/45R17 serienmäßig vom Fahrzeuhersteller in den Fahrzeugpapieren
eingetragen ist.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________
Seite: 6 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: JA
Genehm.Nr.: e11*2007/46*3848*..
Handelsbez.: PICANTO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 180 y = 160 VA
26B x = 230 y = 210 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 210 8 VA
§22 53525*07
26J x = 230 y = 210 30 VA
27H x = 230 y = 310 8 HA
27F x = 230 y = 310 30 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53525
ANLAGE: 35 KIA Radtyp: TTNK
Hersteller: ALCAR WHEELS GmbH Stand: 26.02.2025
______________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TA
Genehm.Nr.: e4*2007/46*0256*..
Handelsbez.: Picanto or Morning
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 210 y = 250 VA
26B x = 260 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 300 20 VA
§22 53525*07
26N x = 260 y = 300 8 VA
27F x = 400 y = 245 34 HA
27H x = 400 y = 245 8 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
