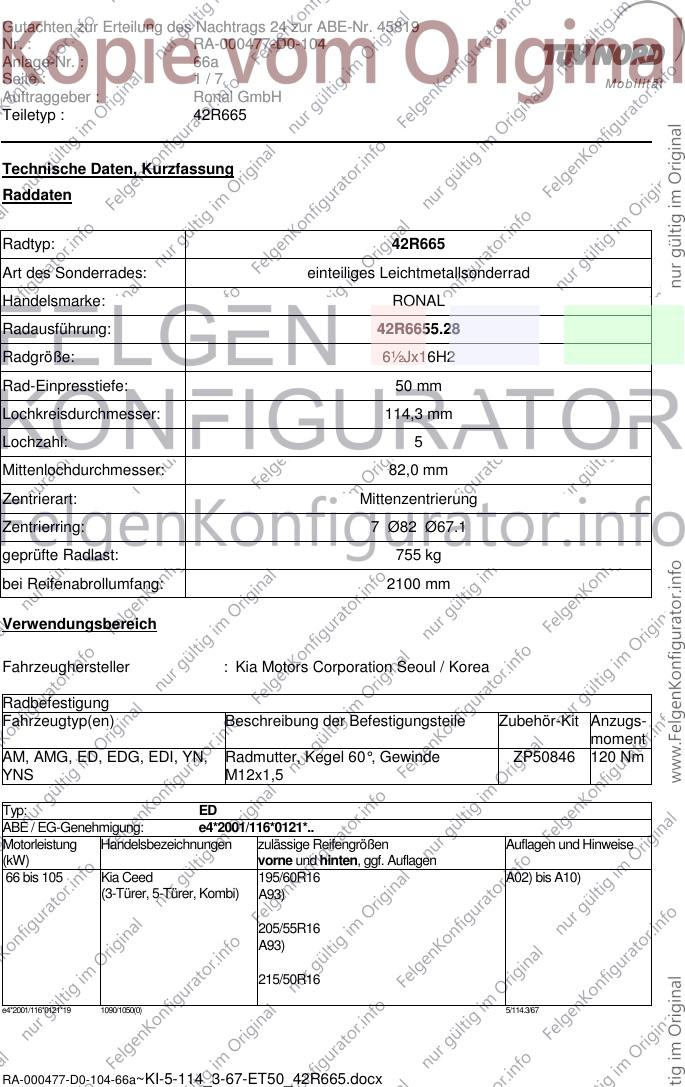

Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R665
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R6655.28
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller : Kia Motors Corporation Seoul / Korea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AM, AMG, ED, EDG, EDI, YN, Radmutter, Kegel 60°, Gewinde ZP50846 120 Nm
YNS M12x1,5
Typ: ED
ABE / EG-Genehmigung: e4*2001/116*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Kia Ceed 195/60R16 A02) bis A10)
(3-Türer, 5-Türer, Kombi) A93)
205/55R16
A93)
215/50R16
e4*2001/116*0121*19 1090/1050(0) 5/114.3/67
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx

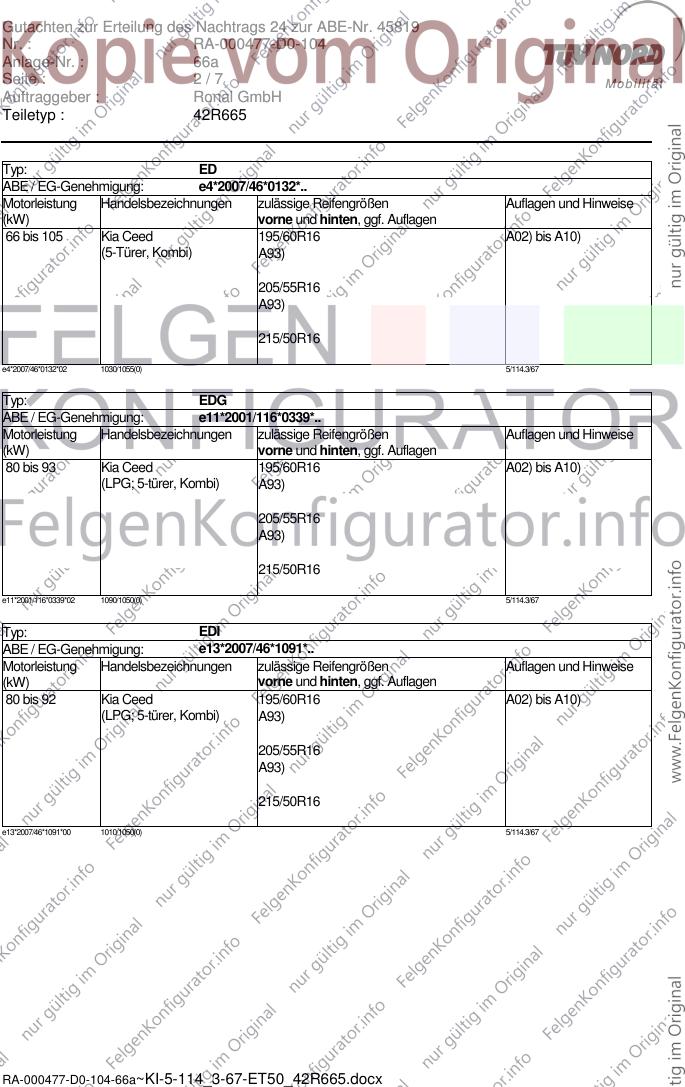

Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: ED
ABE / EG-Genehmigung: e4*2007/46*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Kia Ceed 195/60R16 A02) bis A10)
(5-Türer, Kombi) A93)
205/55R16
A93)
215/50R16
e4*2007/46*0132*02 1030/1055(0) 5/114.3/67
Typ: EDG
ABE / EG-Genehmigung: e11*2001/116*0339*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 93 Kia Ceed 195/60R16 A02) bis A10)
(LPG; 5-türer, Kombi) A93)
205/55R16
A93)
215/50R16
e11*2001/116*0339*02 1090/1050(0) 5/114.3/67
Typ: EDI
ABE / EG-Genehmigung: e13*2007/46*1091*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 92 Kia Ceed 195/60R16 A02) bis A10)
(LPG; 5-türer, Kombi) A93)
205/55R16
A93)
215/50R16
e13*2007/46*1091*00 1010/1050(0) 5/114.3/67
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: AM
ABE / EG-Genehmigung: e4*2001/116*0139*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Kia Soul 195/60R16 A02) bis A10)
A93)
205/55R16
A93)
205/60R16
A93)G88)
215/55R16
G88)
215/60R16
G88)
225/50R16
225/55R16
G88)
e4*2001/116*0139*05 1030/970(0) 5/114.3/67
Typ: AM
ABE / EG-Genehmigung: e4*2007/46*0133*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Kia Soul 195/60R16 A02) bis A10)
A93)
205/55R16
A93)
205/60R16
A93)G88)
215/55R16
G88)
215/60R16
G88)
225/50R16
225/55R16
G88)
e4*2007/46*0133*03 1030/970(0) 5/114.3/67
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: AMG
ABE / EG-Genehmigung: e11*2001/116*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 Kia Soul LPG 195/60R16 A02) bis A10)
A93)
205/55R16
A93)
205/60R16
A93)G88)
215/55R16
G88)
215/60R16
G88)
225/50R16
225/55R16
G88)
e11*2001/116*0363*00 1030/970(0) 5/114.3/67
Typ: YN
ABE / EG-Genehmigung: e4*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Kia Venga 195/55R16 A02) bis A10)
A93)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93)
215/55R16
225/50R16
A01)K03)
e4*2007/46*0130*02 1030/970(0) 5/114.3/67
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx

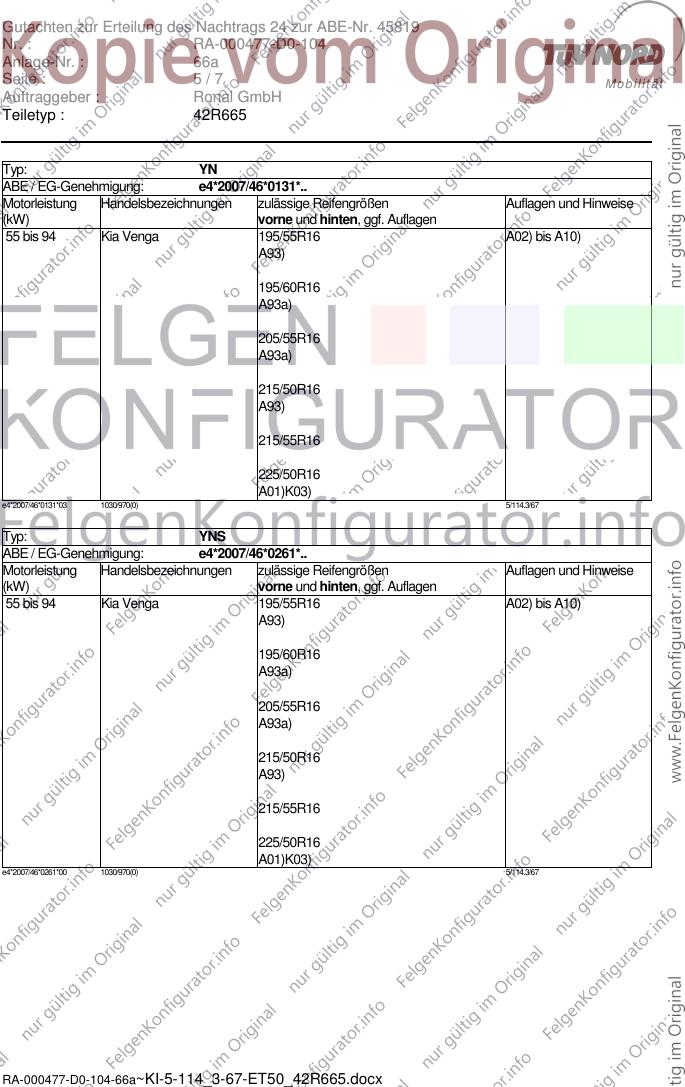

Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: YN
ABE / EG-Genehmigung: e4*2007/46*0131*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Kia Venga 195/55R16 A02) bis A10)
A93)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93)
215/55R16
225/50R16
A01)K03)
e4*2007/46*0131*03 1030/970(0) 5/114.3/67
Typ: YNS
ABE / EG-Genehmigung: e4*2007/46*0261*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Kia Venga 195/55R16 A02) bis A10)
A93)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93)
215/55R16
225/50R16
A01)K03)
e4*2007/46*0261*00 1030/970(0) 5/114.3/67
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: YNS
ABE / EG-Genehmigung: e4*2007/46*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Kia Venga 195/55R16 A02) bis A10)
A93)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93)
215/55R16
225/50R16
A01)K03)
e4*2007/46*0262*00 1030/970(0) 5/114.3/67
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000477-D0-104-66a~KI-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 24 zur ABE-Nr. 45819
Nr. : RA-000477-D0-104
Anlage-Nr. : 66a
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665

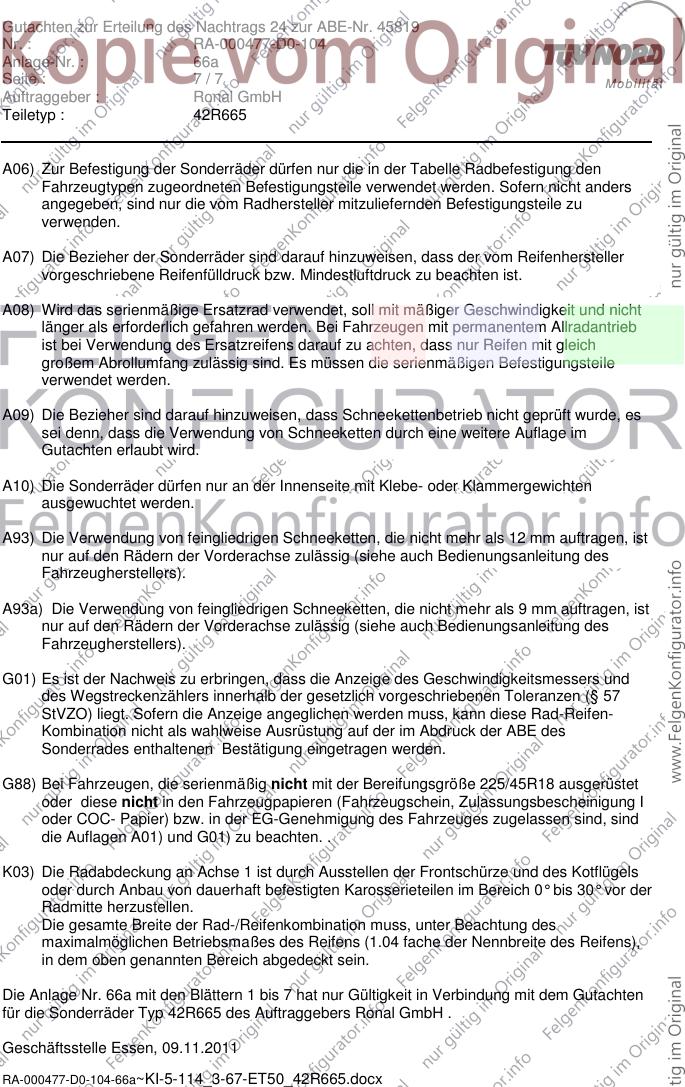

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G88) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/45R18 ausgerüstet
oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind, sind
die Auflagen A01) und G01) zu beachten. .
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
Die Anlage Nr. 66a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R665 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 09.11.2011
