Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 79 KIA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

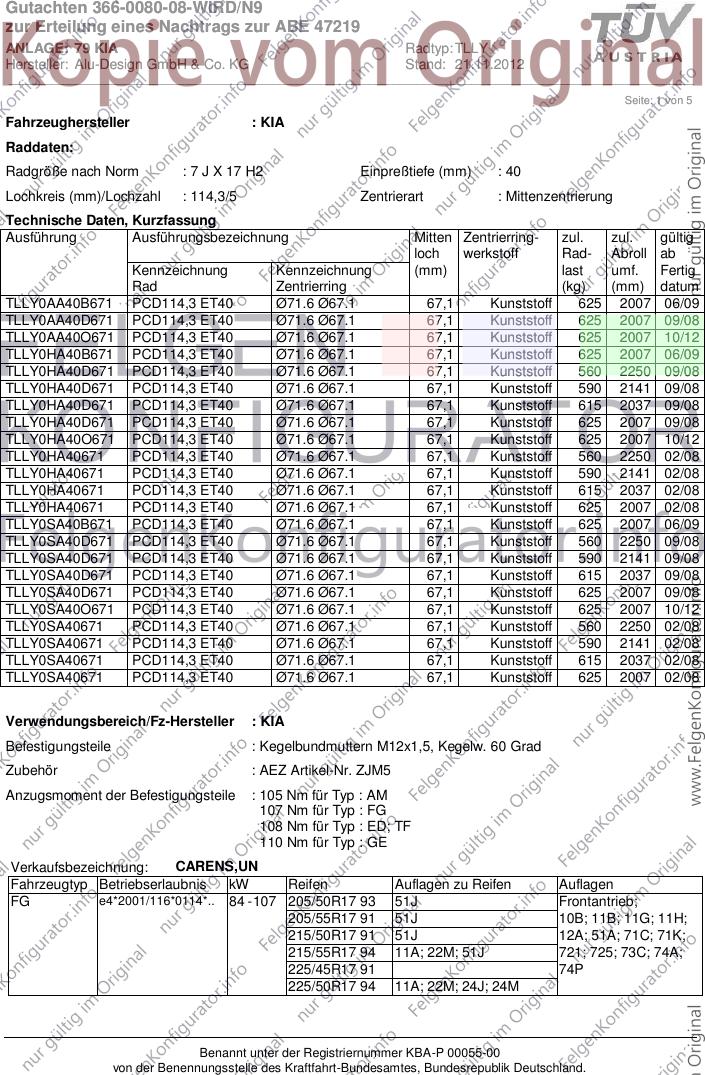

Seite: 1 von 5
Fahrzeughersteller : KIA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TLLY0AA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0AA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0AA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0HA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0HA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
TLLY0SA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0SA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
107 Nm für Typ : FG
108 Nm für Typ : ED; TF
110 Nm für Typ : GE
Verkaufsbezeichnung: CARENS,UN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FG e4*2001/116*0114*.. 84 - 107 205/50R17 93 51J Frontantrieb;
205/55R17 91 51J 10B; 11B; 11G; 11H;
215/50R17 91 51J 12A; 51A; 71C; 71K;
215/55R17 94 11A; 22M; 51J 721; 725; 73C; 74A;
225/45R17 91 74P
225/50R17 94 11A; 22M; 24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 79 KIA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

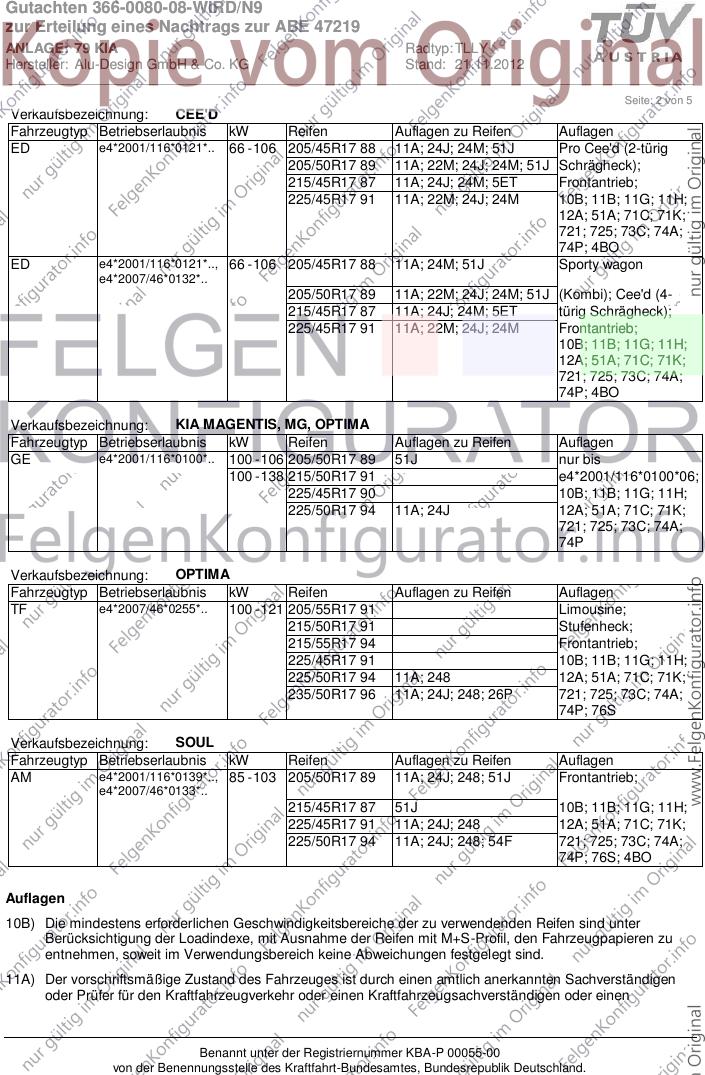

Seite: 2 von 5
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 205/45R17 88 11A; 24J; 24M; 51J Pro Cee'd (2-türig
205/50R17 89 11A; 22M; 24J; 24M; 51J Schrägheck);
215/45R17 87 11A; 24J; 24M; 5ET Frontantrieb;
225/45R17 91 11A; 22M; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BO
ED e4*2001/116*0121*.., 66 - 106 205/45R17 88 11A; 24M; 51J Sporty wagon
e4*2007/46*0132*..
205/50R17 89 11A; 22M; 24J; 24M; 51J (Kombi); Cee'd (4-
215/45R17 87 11A; 24J; 24M; 5ET türig Schrägheck);
225/45R17 91 11A; 22M; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BO
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 106 205/50R17 89 51J nur bis
100 - 138 215/50R17 91 e4*2001/116*0100*06;
225/45R17 90 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 205/55R17 91 Limousine;
215/50R17 91 Stufenheck;
215/55R17 94 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 94 11A; 248 12A; 51A; 71C; 71K;
235/50R17 96 11A; 24J; 248; 26P 721; 725; 73C; 74A;
74P; 76S
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 205/50R17 89 11A; 24J; 248; 51J Frontantrieb;
e4*2007/46*0133*..
215/45R17 87 51J 10B; 11B; 11G; 11H;
225/45R17 91 11A; 24J; 248 12A; 51A; 71C; 71K;
225/50R17 94 11A; 24J; 248; 54F 721; 725; 73C; 74A;
74P; 76S; 4BO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 79 KIA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

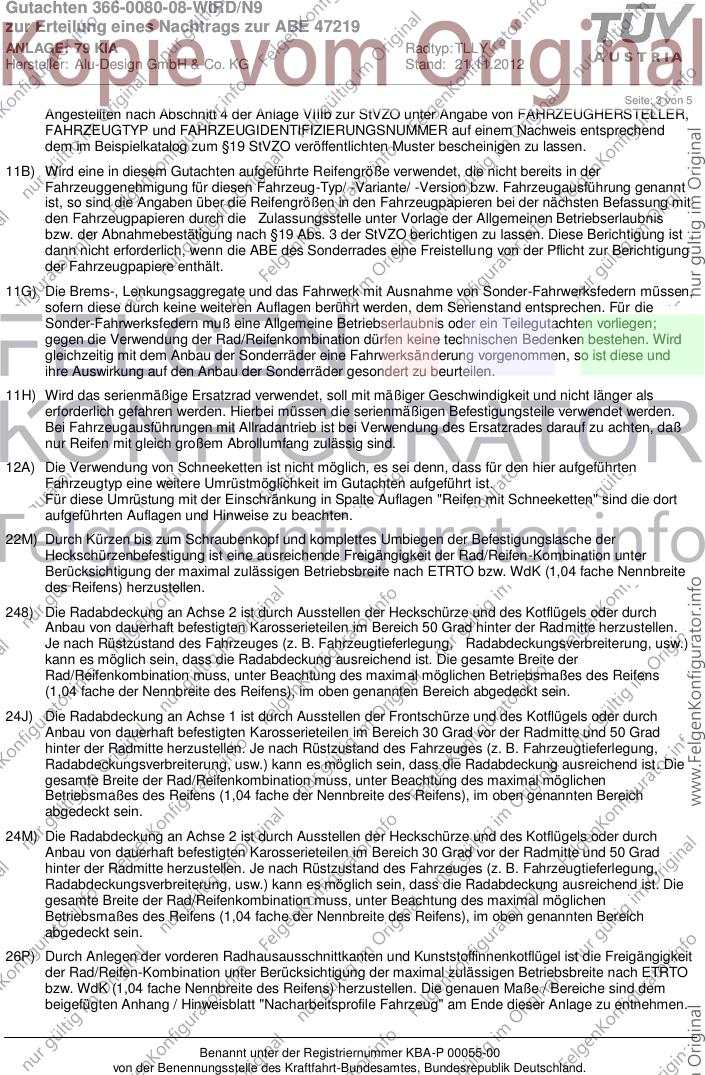

Seite: 3 von 5
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

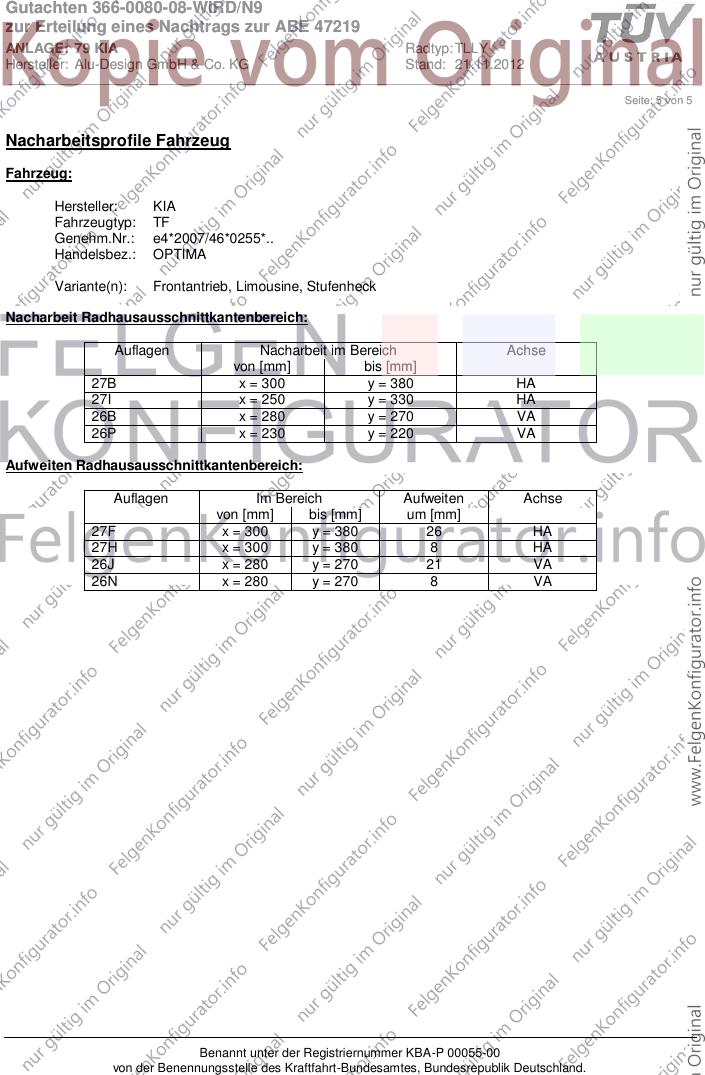

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 79 KIA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

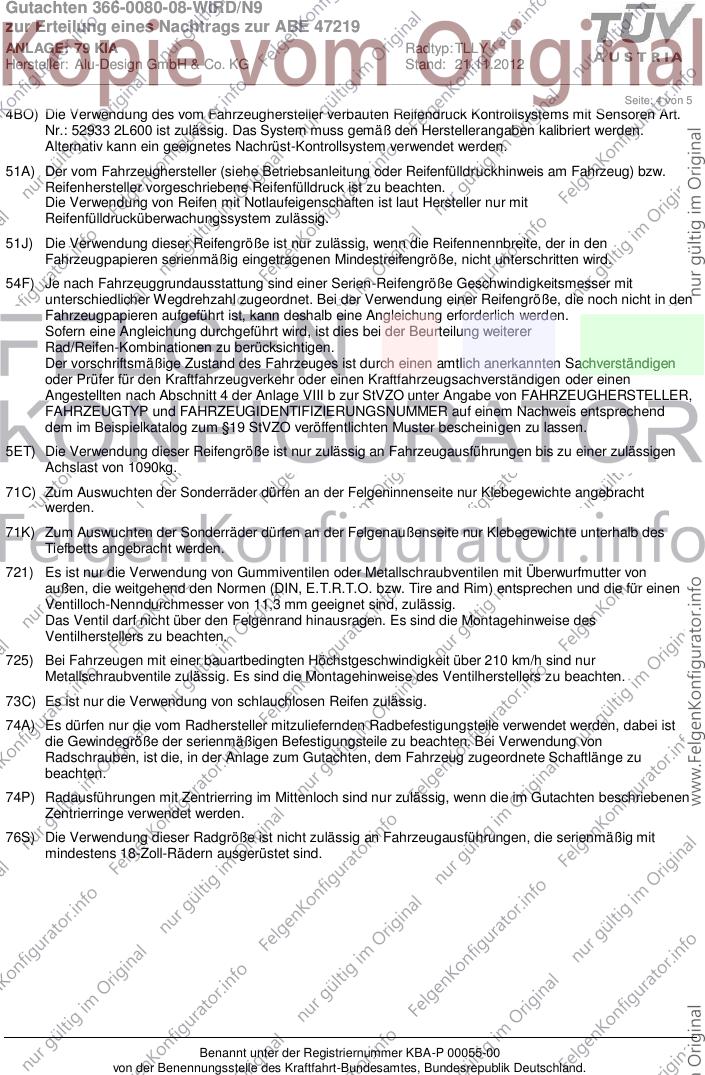

Seite: 4 von 5
4BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 79 KIA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________
Seite: 5 von 5
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TF
Genehm.Nr.: e4*2007/46*0255*..
Handelsbez.: OPTIMA
Variante(n): Frontantrieb, Limousine, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 380 HA
27I x = 250 y = 330 HA
26B x = 280 y = 270 VA
26P x = 230 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 380 26 HA
27H x = 300 y = 380 8 HA
26J x = 280 y = 270 21 VA
26N x = 280 y = 270 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
