Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

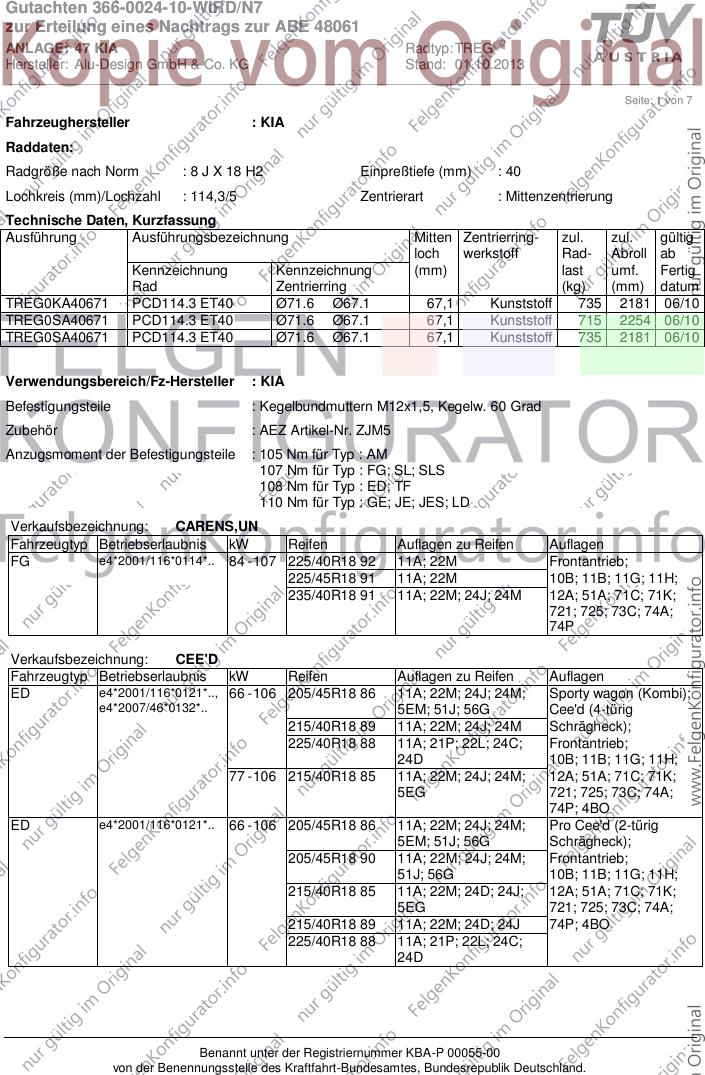

Seite: 1 von 7
Fahrzeughersteller : KIA
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREG0KA40671 PCD114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 735 2181 06/10
TREG0SA40671 PCD114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 715 2254 06/10
TREG0SA40671 PCD114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 735 2181 06/10
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
107 Nm für Typ : FG; SL; SLS
108 Nm für Typ : ED; TF
110 Nm für Typ : GE; JE; JES; LD
Verkaufsbezeichnung: CARENS,UN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FG e4*2001/116*0114*.. 84 - 107 225/40R18 92 11A; 22M Frontantrieb;
225/45R18 91 11A; 22M 10B; 11B; 11G; 11H;
235/40R18 91 11A; 22M; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.., 66 - 106 205/45R18 86 11A; 22M; 24J; 24M; Sporty wagon (Kombi);
e4*2007/46*0132*.. 5EM; 51J; 56G Cee'd (4-türig
215/40R18 89 11A; 22M; 24J; 24M Schrägheck);
225/40R18 88 11A; 21P; 22L; 24C; Frontantrieb;
24D 10B; 11B; 11G; 11H;
77 - 106 215/40R18 85 11A; 22M; 24J; 24M; 12A; 51A; 71C; 71K;
5EG 721; 725; 73C; 74A;
74P; 4BO
ED e4*2001/116*0121*.. 66 - 106 205/45R18 86 11A; 22M; 24J; 24M; Pro Cee'd (2-türig
5EM; 51J; 56G Schrägheck);
205/45R18 90 11A; 22M; 24J; 24M; Frontantrieb;
51J; 56G 10B; 11B; 11G; 11H;
215/40R18 85 11A; 22M; 24D; 24J; 12A; 51A; 71C; 71K;
5EG 721; 725; 73C; 74A;
215/40R18 89 11A; 22M; 24D; 24J 74P; 4BO
225/40R18 88 11A; 21P; 22L; 24C;
24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

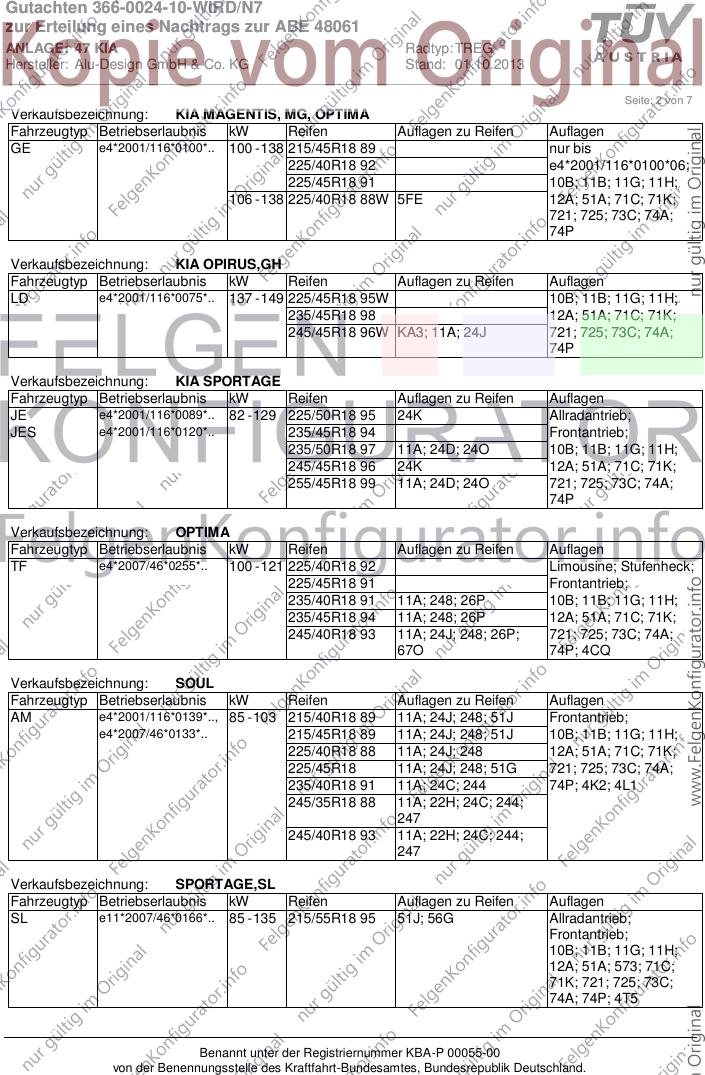

Seite: 2 von 7
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 138 215/45R18 89 nur bis
225/40R18 92 e4*2001/116*0100*06;
225/45R18 91 10B; 11B; 11G; 11H;
106 - 138 225/40R18 88W 5FE 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: KIA OPIRUS,GH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LD e4*2001/116*0075*.. 137 - 149 225/45R18 95W 10B; 11B; 11G; 11H;
235/45R18 98 12A; 51A; 71C; 71K;
245/45R18 96W KA3; 11A; 24J 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: KIA SPORTAGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JE e4*2001/116*0089*.. 82 - 129 225/50R18 95 24K Allradantrieb;
JES e4*2001/116*0120*.. 235/45R18 94 Frontantrieb;
235/50R18 97 11A; 24D; 24O 10B; 11B; 11G; 11H;
245/45R18 96 24K 12A; 51A; 71C; 71K;
255/45R18 99 11A; 24D; 24O 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 225/40R18 92 Limousine; Stufenheck;
225/45R18 91 Frontantrieb;
235/40R18 91 11A; 248; 26P 10B; 11B; 11G; 11H;
235/45R18 94 11A; 248; 26P 12A; 51A; 71C; 71K;
245/40R18 93 11A; 24J; 248; 26P; 721; 725; 73C; 74A;
67O 74P; 4CQ
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 215/40R18 89 11A; 24J; 248; 51J Frontantrieb;
e4*2007/46*0133*.. 215/45R18 89 11A; 24J; 248; 51J 10B; 11B; 11G; 11H;
225/40R18 88 11A; 24J; 248 12A; 51A; 71C; 71K;
225/45R18 11A; 24J; 248; 51G 721; 725; 73C; 74A;
235/40R18 91 11A; 24C; 244 74P; 4K2; 4L1
245/35R18 88 11A; 22H; 24C; 244;
247
245/40R18 93 11A; 22H; 24C; 244;
247
Verkaufsbezeichnung: SPORTAGE,SL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SL e11*2007/46*0166*.. 85 - 135 215/55R18 95 51J; 56G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 4T5
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

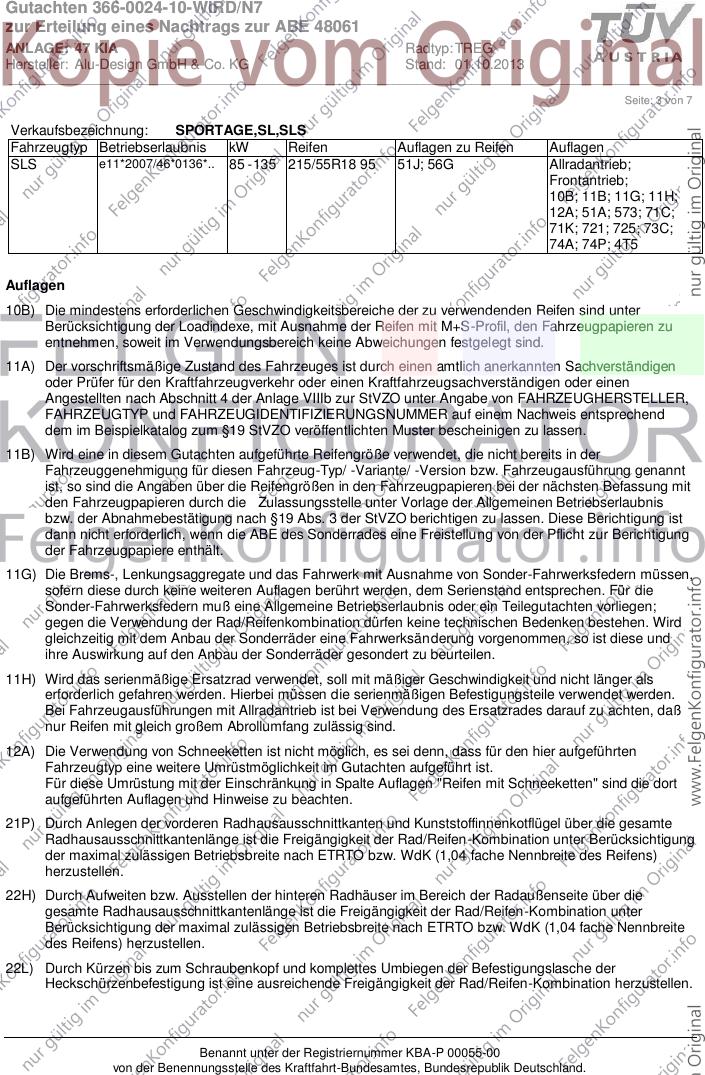

Seite: 3 von 7
Verkaufsbezeichnung: SPORTAGE,SL,SLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SLS e11*2007/46*0136*.. 85 - 135 215/55R18 95 51J; 56G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 4T5
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

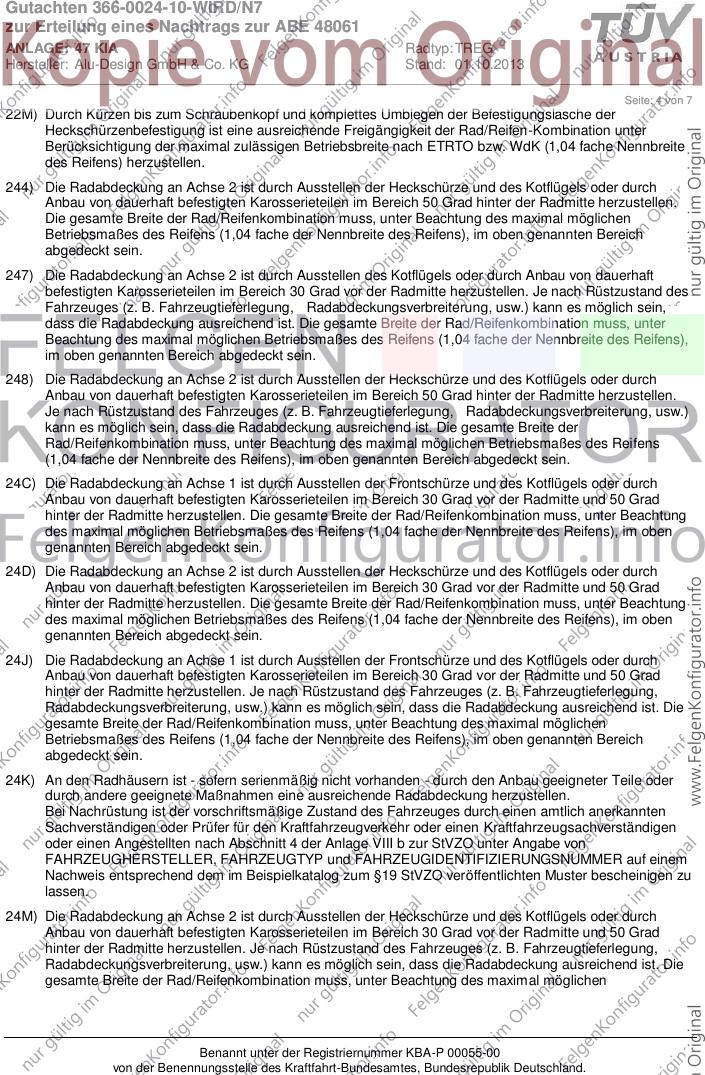

Seite: 4 von 7
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

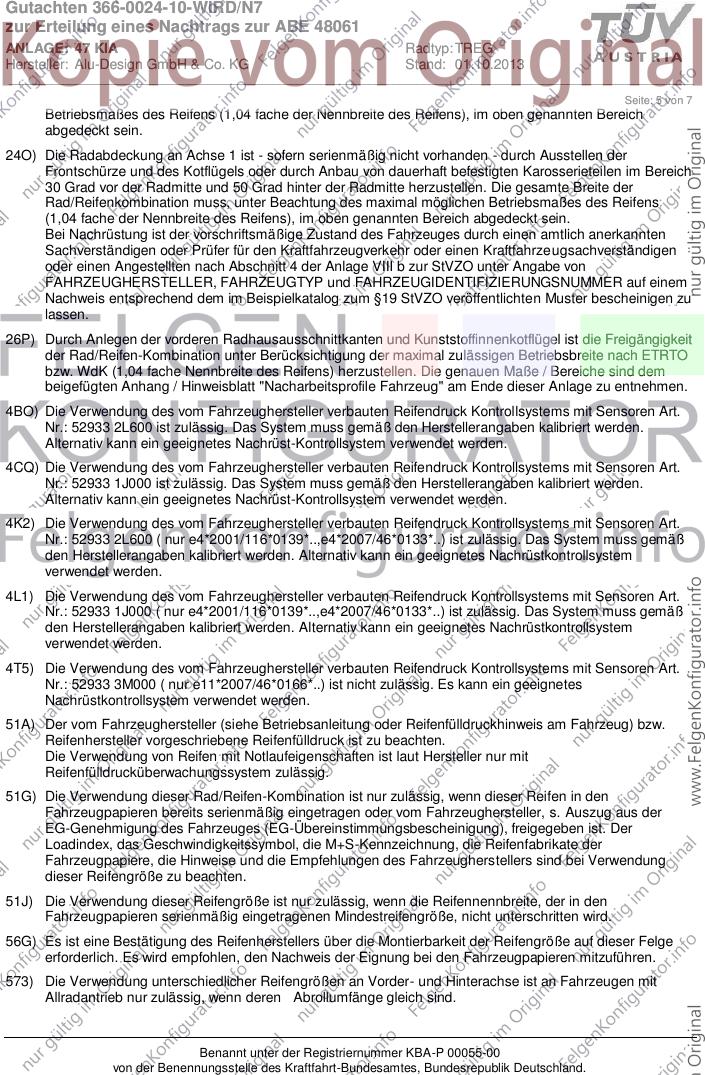

Seite: 5 von 7
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4K2) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ( nur e4*2001/116*0139*..,e4*2007/46*0133*..) ist zulässig. Das System muss gemäß
den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem
verwendet werden.
4L1) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2001/116*0139*..,e4*2007/46*0133*..) ist zulässig. Das System muss gemäß
den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem
verwendet werden.
4T5) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3M000 ( nur e11*2007/46*0166*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

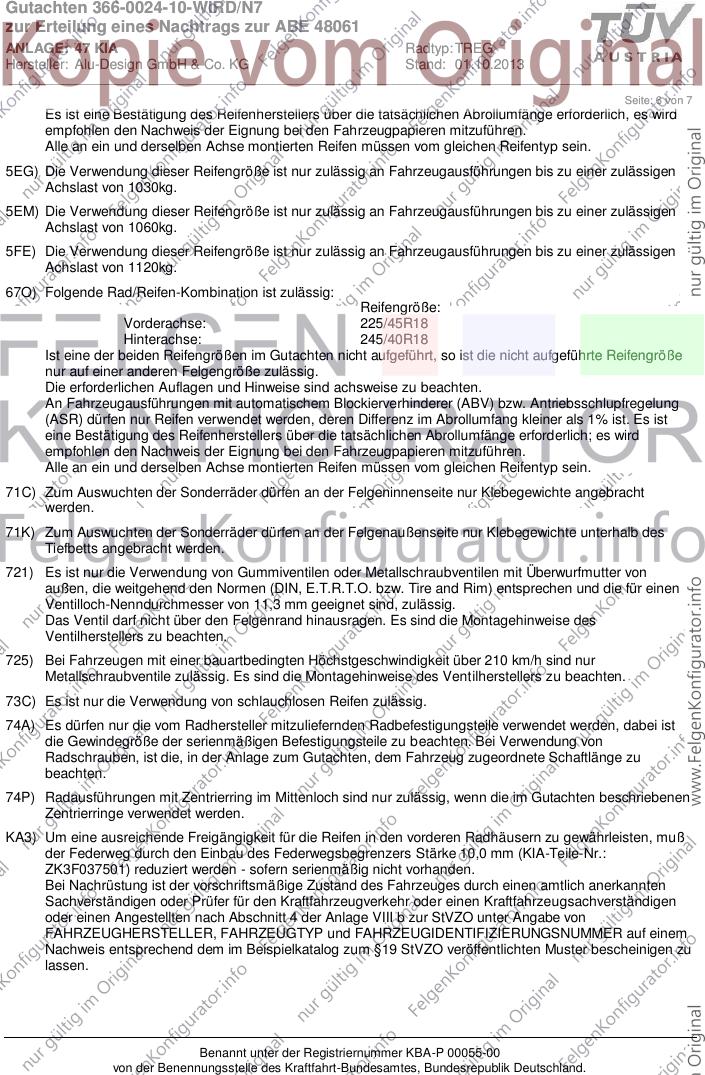

Seite: 6 von 7
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
67O) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R18
Hinterachse: 245/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
KA3) Um eine ausreichende Freigängigkeit für die Reifen in den vorderen Radhäusern zu gewährleisten, muß
der Federweg durch den Einbau des Federwegsbegrenzers Stärke 10,0 mm (KIA-Teile-Nr.:
ZK3F037501) reduziert werden - sofern serienmäßig nicht vorhanden.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 47 KIA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

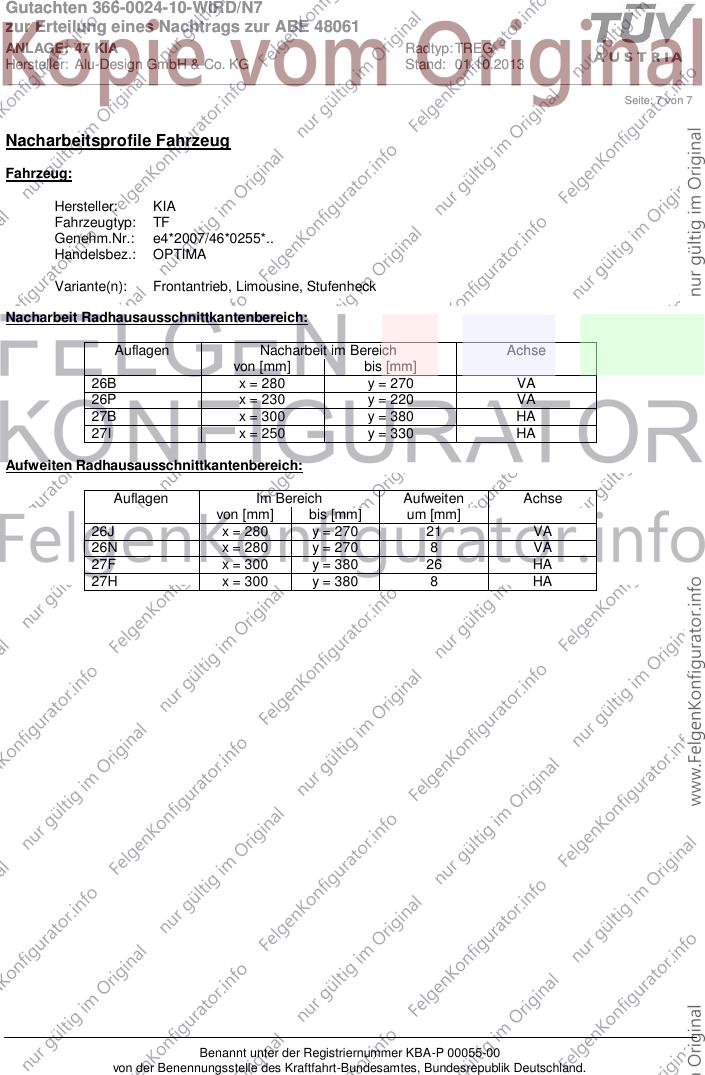

Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TF
Genehm.Nr.: e4*2007/46*0255*..
Handelsbez.: OPTIMA
Variante(n): Frontantrieb, Limousine, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 270 VA
26P x = 230 y = 220 VA
27B x = 300 y = 380 HA
27I x = 250 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 270 21 VA
26N x = 280 y = 270 8 VA
27F x = 300 y = 380 26 HA
27H x = 300 y = 380 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
