Gutachten 366-0117-04-WIRD/N14
zur Erteilung eines Nachtrags zur ABE 45716
ANLAGE: 84 KIA Radtyp: EHY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.04.2013
__________________________________________________________________________________________________________________

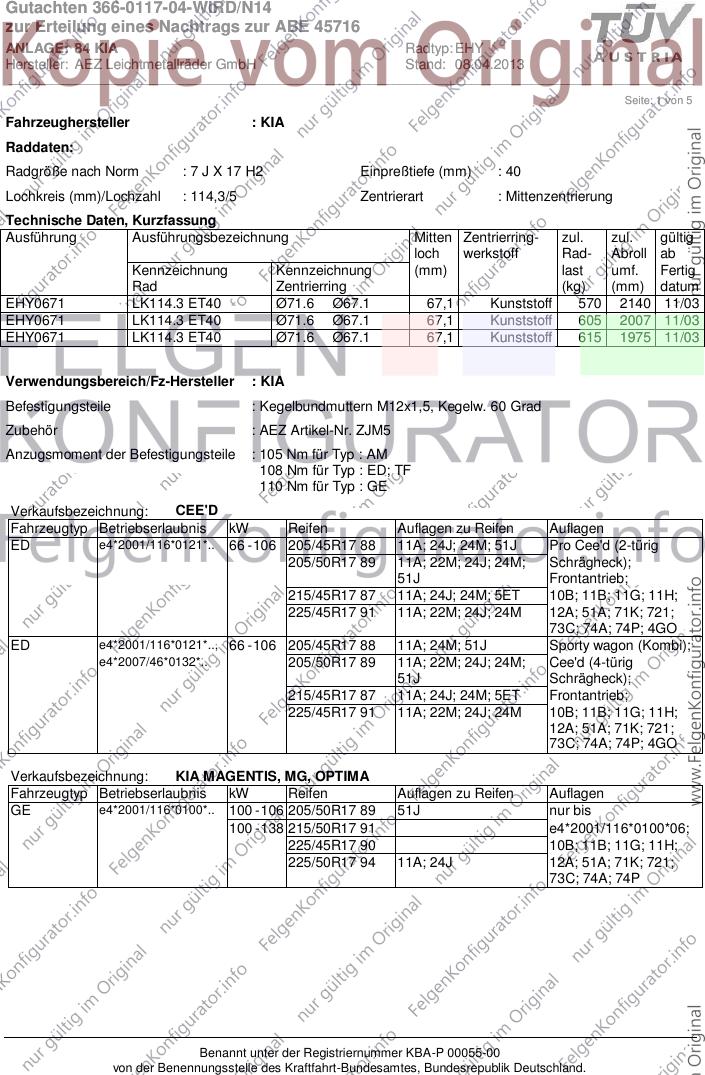

Seite: 1 von 5
Fahrzeughersteller : KIA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EHY0671 LK114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 570 2140 11/03
EHY0671 LK114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 605 2007 11/03
EHY0671 LK114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 1975 11/03
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
108 Nm für Typ : ED; TF
110 Nm für Typ : GE
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 205/45R17 88 11A; 24J; 24M; 51J Pro Cee'd (2-türig
205/50R17 89 11A; 22M; 24J; 24M; Schrägheck);
51J Frontantrieb;
215/45R17 87 11A; 24J; 24M; 5ET 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22M; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74P; 4GO
ED e4*2001/116*0121*.., 66 - 106 205/45R17 88 11A; 24M; 51J Sporty wagon (Kombi);
e4*2007/46*0132*.. 205/50R17 89 11A; 22M; 24J; 24M; Cee'd (4-türig
51J Schrägheck);
215/45R17 87 11A; 24J; 24M; 5ET Frontantrieb;
225/45R17 91 11A; 22M; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 4GO
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 106 205/50R17 89 51J nur bis
100 - 138 215/50R17 91 e4*2001/116*0100*06;
225/45R17 90 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J 12A; 51A; 71K; 721;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0117-04-WIRD/N14
zur Erteilung eines Nachtrags zur ABE 45716
ANLAGE: 84 KIA Radtyp: EHY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.04.2013
__________________________________________________________________________________________________________________

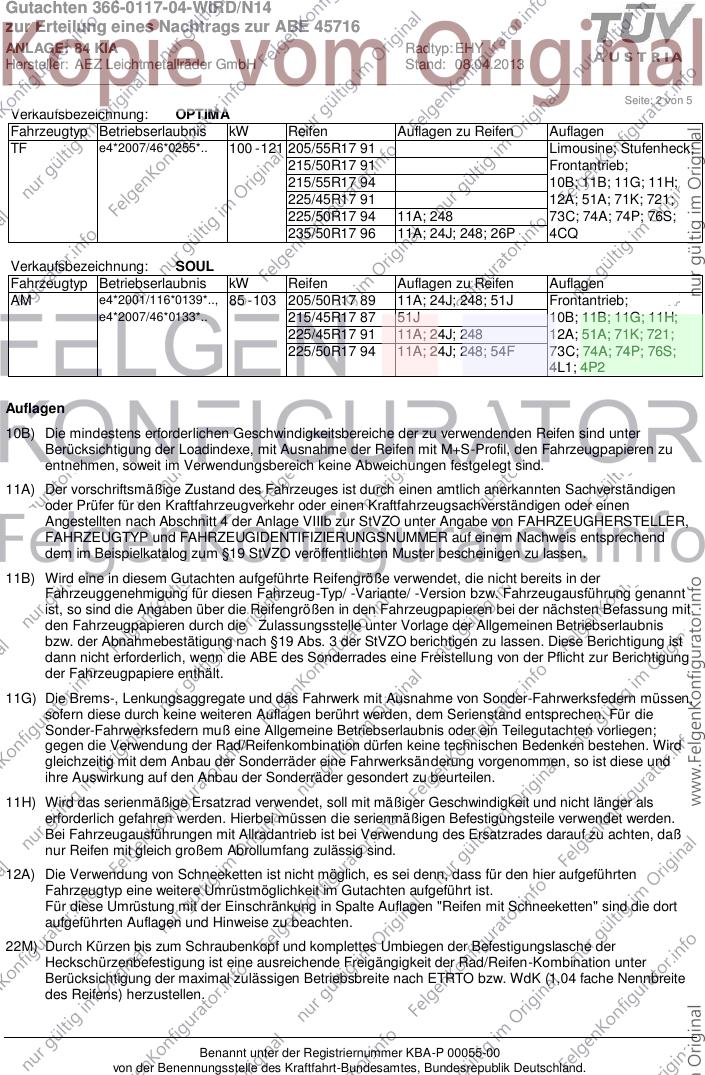

Seite: 2 von 5
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 205/55R17 91 Limousine; Stufenheck;
215/50R17 91 Frontantrieb;
215/55R17 94 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
225/50R17 94 11A; 248 73C; 74A; 74P; 76S;
235/50R17 96 11A; 24J; 248; 26P 4CQ
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 205/50R17 89 11A; 24J; 248; 51J Frontantrieb;
e4*2007/46*0133*.. 215/45R17 87 51J 10B; 11B; 11G; 11H;
225/45R17 91 11A; 24J; 248 12A; 51A; 71K; 721;
225/50R17 94 11A; 24J; 248; 54F 73C; 74A; 74P; 76S;
4L1; 4P2
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0117-04-WIRD/N14
zur Erteilung eines Nachtrags zur ABE 45716
ANLAGE: 84 KIA Radtyp: EHY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.04.2013
__________________________________________________________________________________________________________________

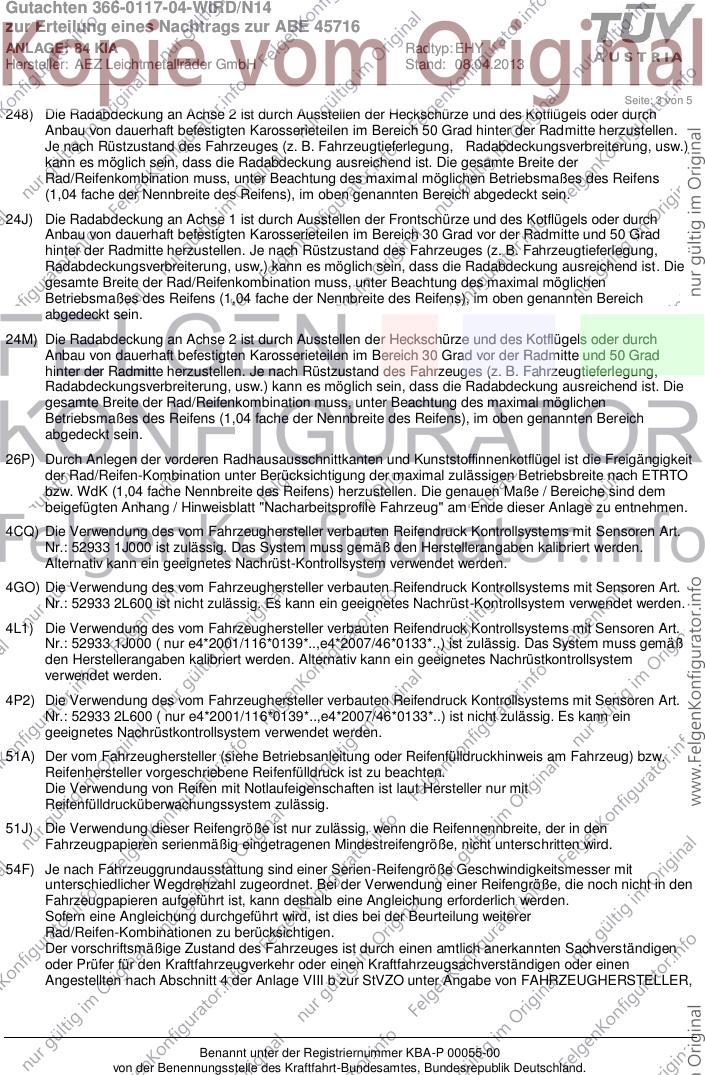

Seite: 3 von 5
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4GO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4L1) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2001/116*0139*..,e4*2007/46*0133*..) ist zulässig. Das System muss gemäß
den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem
verwendet werden.
4P2) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ( nur e4*2001/116*0139*..,e4*2007/46*0133*..) ist nicht zulässig. Es kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0117-04-WIRD/N14
zur Erteilung eines Nachtrags zur ABE 45716
ANLAGE: 84 KIA Radtyp: EHY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.04.2013
__________________________________________________________________________________________________________________

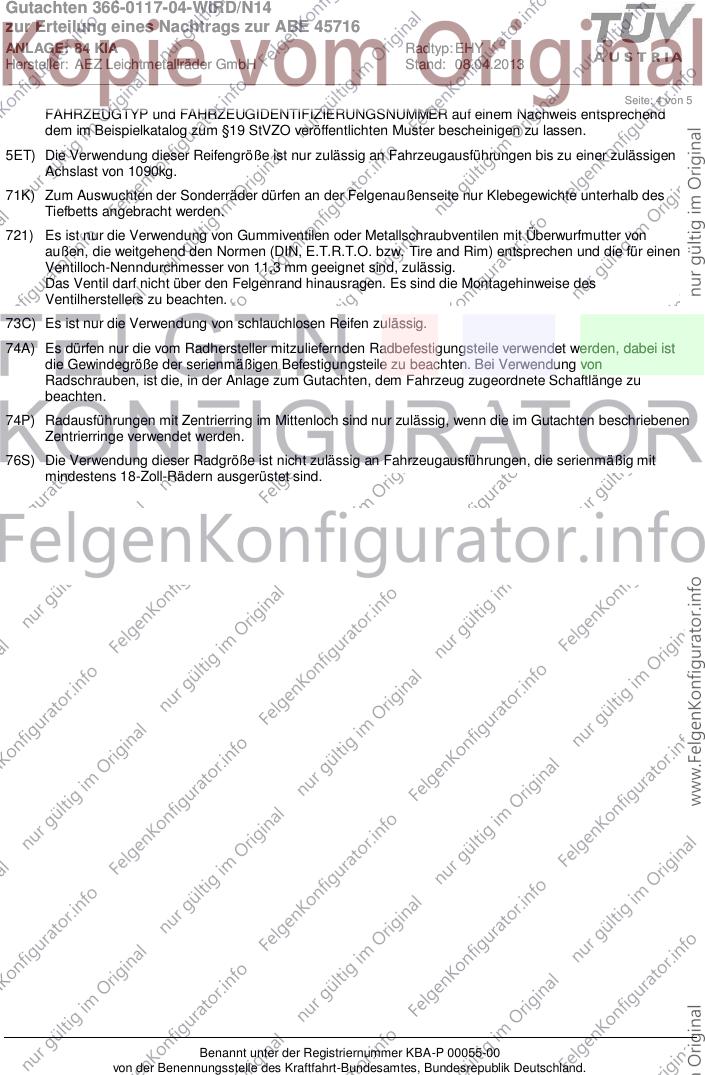

Seite: 4 von 5
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0117-04-WIRD/N14
zur Erteilung eines Nachtrags zur ABE 45716
ANLAGE: 84 KIA Radtyp: EHY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.04.2013
__________________________________________________________________________________________________________________

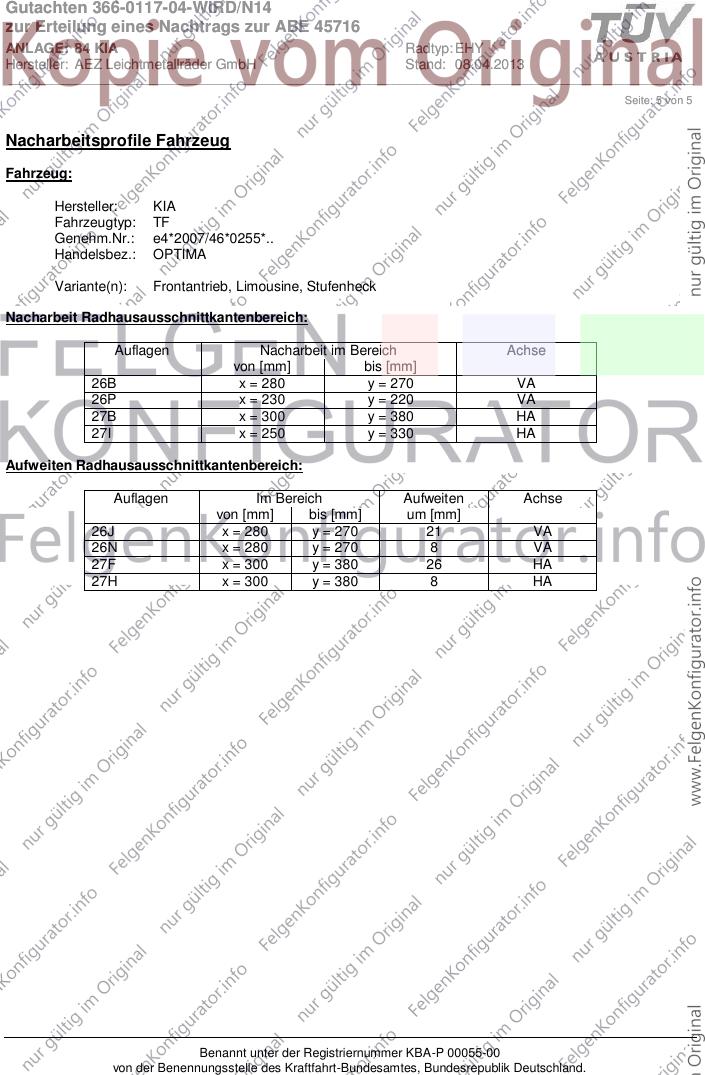

Seite: 5 von 5
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TF
Genehm.Nr.: e4*2007/46*0255*..
Handelsbez.: OPTIMA
Variante(n): Frontantrieb, Limousine, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 270 VA
26P x = 230 y = 220 VA
27B x = 300 y = 380 HA
27I x = 250 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 270 21 VA
26N x = 280 y = 270 8 VA
27F x = 300 y = 380 26 HA
27H x = 300 y = 380 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
