Musterdokument Nr.263506

Gutachten 366-0006-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 54 KIA MOTORS Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2014
__________________________________________________________________________________________________________________
Seite: 1 von 5

Fahrzeughersteller : KIA MOTORS (SK)
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTEG0SA30671 PCD114,3 ET30 Ø71.6 Ø67.1 67,1 Kunststoff 945 2327 03/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 107 Nm
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD e4*2007/46*0496*.., 66 - 99 205/40R18 86 11A; 24C; 244; 247; Kombi; Van;
e4*2007/46*0497*.. 26B; 26J; 27F Schrägheck; 3-türig;
215/40R18 89 11A; 24C; 244; 247; 5-türig; Frontantrieb;
26B; 26J; 27F 10B; 11B; 11G; 11H;
225/35R18 87 11A; 24C; 24D; 26B; 12A; 51A; 71C; 71K;
26J; 27F 721; 725; 73C; 74A;
66 - 150 225/40R18 88 11A; 24C; 24D; 26B; 74P; 4CT
26J; 27F
235/35R18 86 11A; 24C; 24D; 26B;
26J; 27F
235/40R18 91 11A; 24C; 24D; 26B;
26J; 27F

Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 225/50R18 95 11A; 24C; 244; 247; Allradantrieb;
262; 271 Frontantrieb;
225/55R18 98 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
262; 271 12A; 51A; 573; 71C;
235/50R18 97 11A; 24C; 24D; 262; 71K; 721; 725; 73C;
272 74A; 74H; 74P; 4FY
245/50R18 100 11A; 24C; 24D; 263;
272
255/45R18 99 11A; 24C; 24D; 262;
272

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 54 KIA MOTORS Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2014
__________________________________________________________________________________________________________________
Seite: 2 von 5

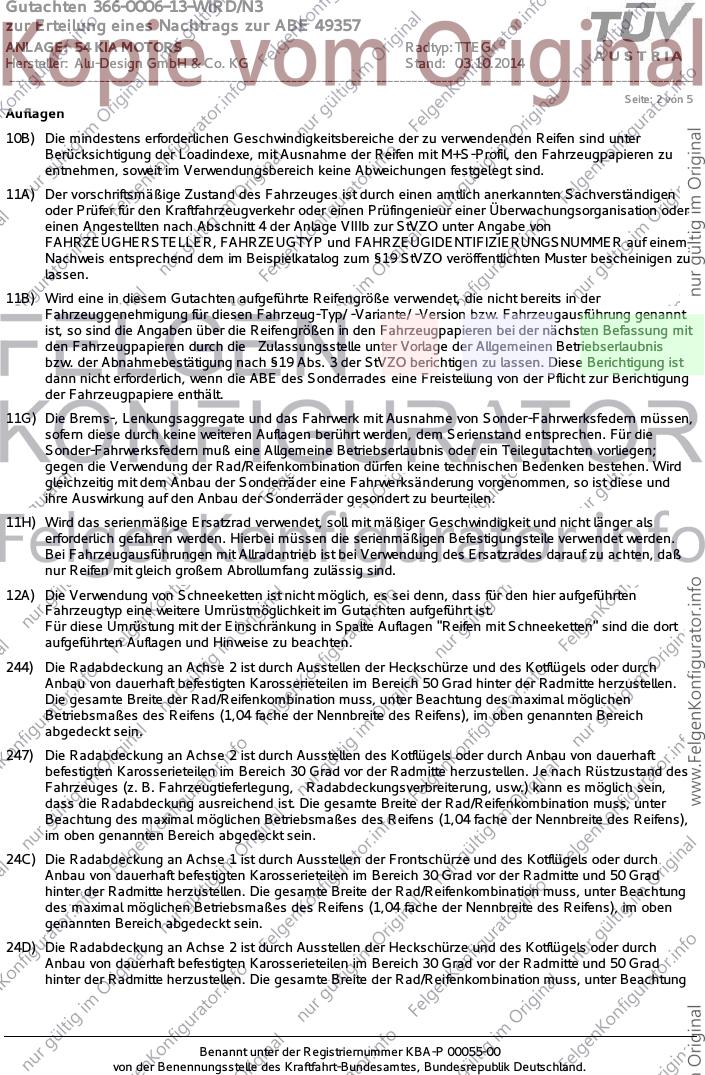

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 54 KIA MOTORS Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2014
__________________________________________________________________________________________________________________
Seite: 3 von 5

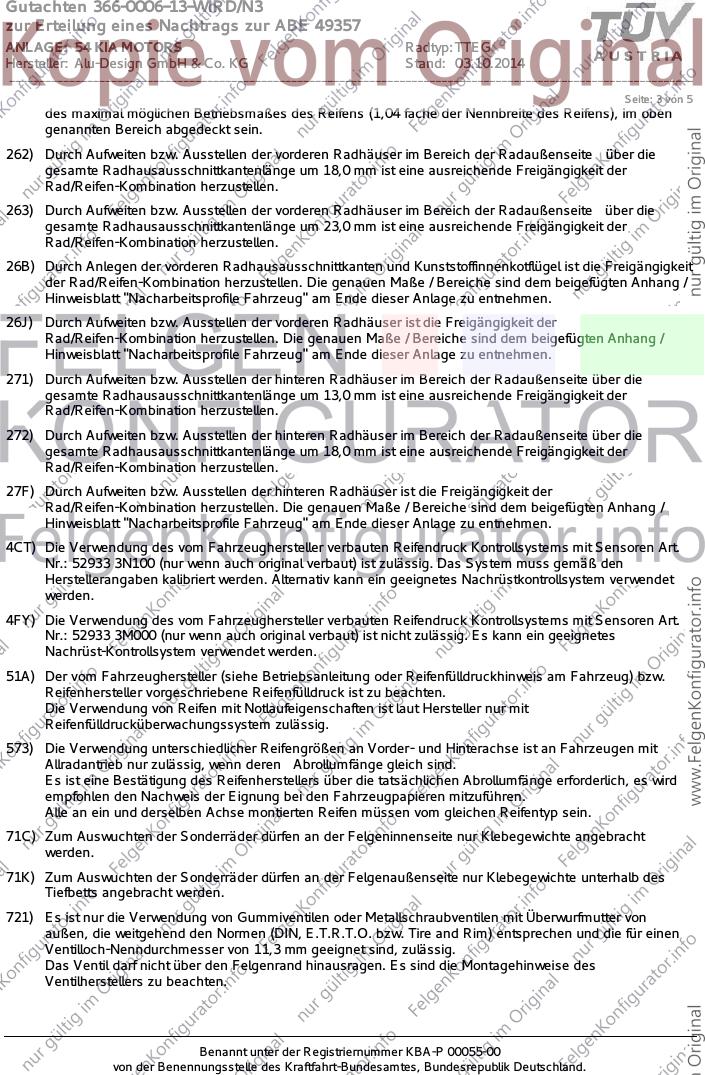

des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
263) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4FY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3M000 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 54 KIA MOTORS Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2014
__________________________________________________________________________________________________________________
Seite: 4 von 5
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 54 KIA MOTORS Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2014
__________________________________________________________________________________________________________________
Seite: 5 von 5

Nacharbeitsprofile Fahrzeug
Fahrzeug:

Hersteller: KIA MOTORS
Fahrzeugtyp: JD
Genehm.Nr.: e4*2007/46*0496*..
Handelsbez.: CEE'D

Variante(n): Frontantrieb, Schrägheck

Nacharbeit Radhausausschnittkantenbereich:

Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 350 VA
26P x = 290 y = 300 VA

Aufweiten Radhausausschnittkantenbereich:

Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 340 y = 350 8 VA
27F x = 250 y = 290 30 HA
27H x = 250 y = 290 8 HA
26J x = 340 y = 350 27 VA

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
