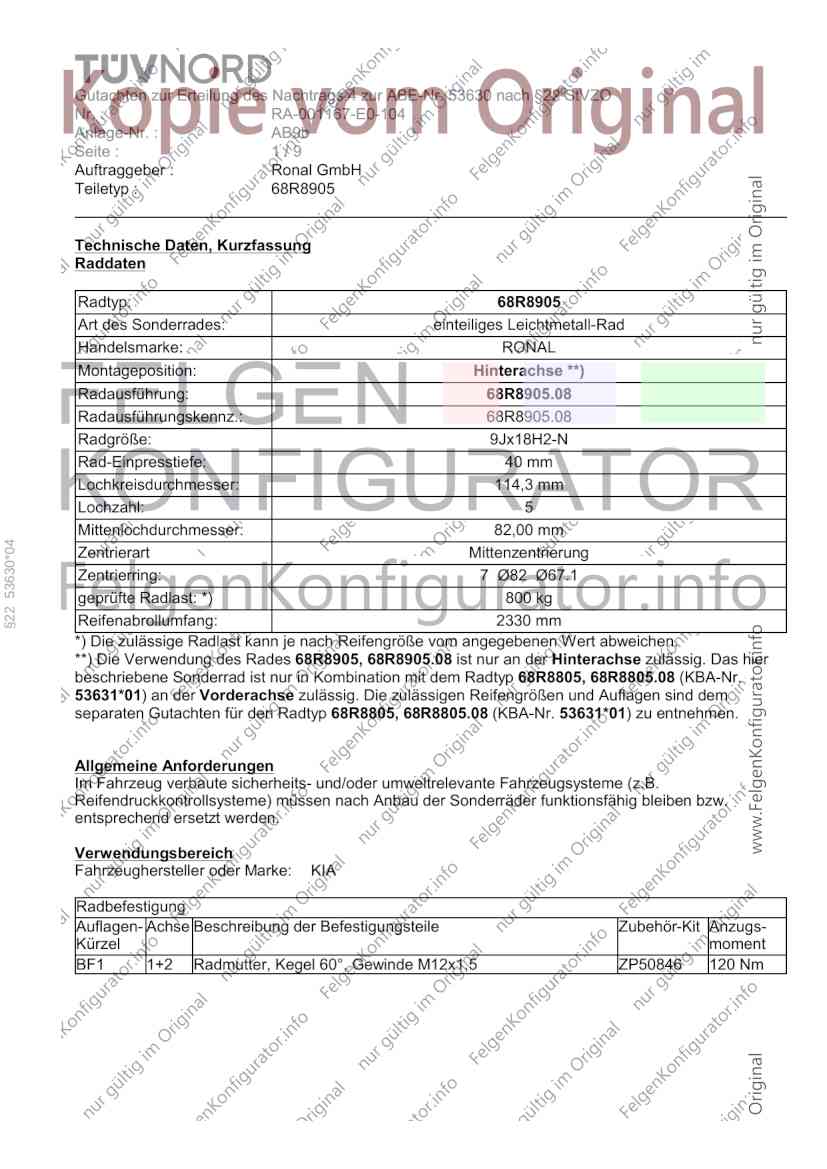

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 1/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 68R8905
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Hinterachse **)
Radausführung: 68R8905.08
Radausführungskennz.: 68R8905.08
Radgröße: 9Jx18H2-N
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
§22 53630*04
Zentrierart Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr.
53631*01) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: KIA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 120 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 2/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905

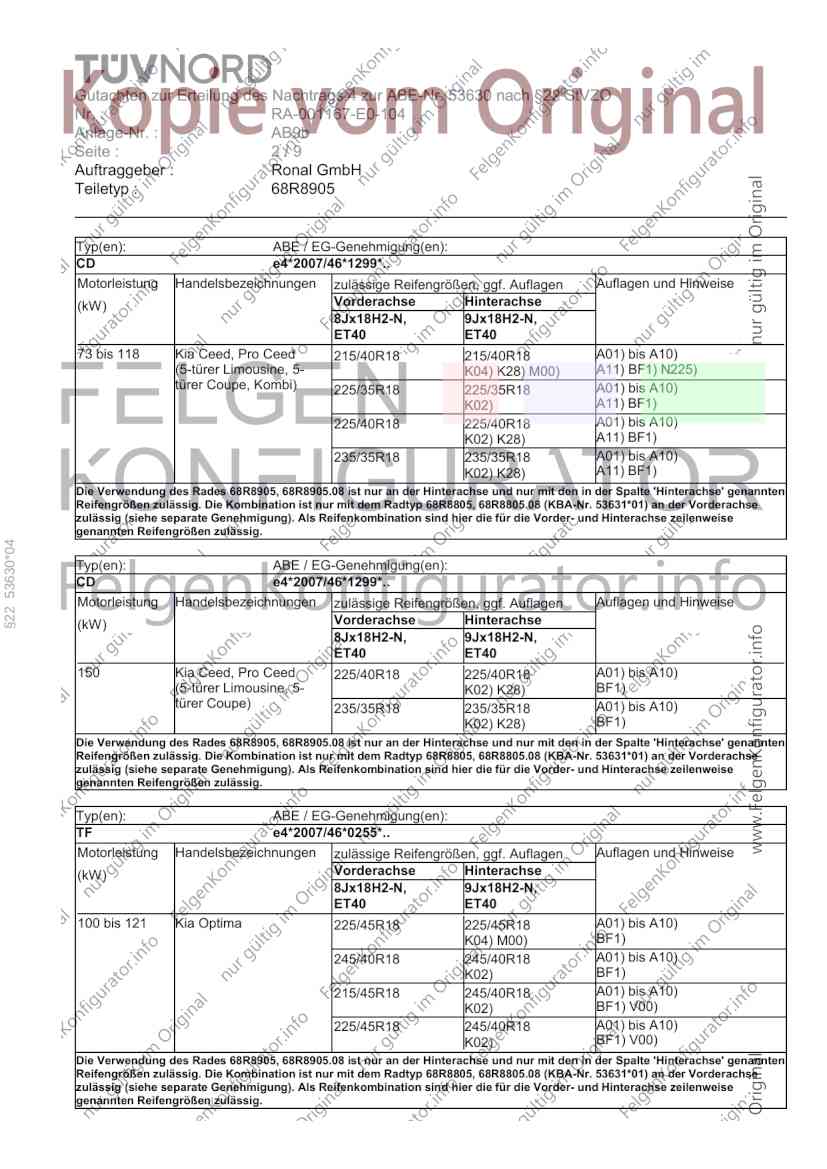

Typ(en): ABE / EG-Genehmigung(en):
CD e4*2007/46*1299*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
73 bis 118 Kia Ceed, Pro Ceed 215/40R18 215/40R18 A01) bis A10)
(5-türer Limousine, 5- K04) K28) M00) A11) BF1) N225)
türer Coupe, Kombi) 225/35R18 225/35R18 A01) bis A10)
K02) A11) BF1)
225/40R18 225/40R18 A01) bis A10)
K02) K28) A11) BF1)
235/35R18 235/35R18 A01) bis A10)
K02) K28) A11) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
§22 53630*04
Typ(en): ABE / EG-Genehmigung(en):
CD e4*2007/46*1299*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
150 Kia Ceed, Pro Ceed 225/40R18 225/40R18 A01) bis A10)
(5-türer Limousine, 5- K02) K28) BF1)
türer Coupe) 235/35R18 235/35R18 A01) bis A10)
K02) K28) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
TF e4*2007/46*0255*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
100 bis 121 Kia Optima 225/45R18 225/45R18 A01) bis A10)
K04) M00) BF1)
245/40R18 245/40R18 A01) bis A10)
K02) BF1)
215/45R18 245/40R18 A01) bis A10)
K02) BF1) V00)
225/45R18 245/40R18 A01) bis A10)
K02) BF1) V00)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 3/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905

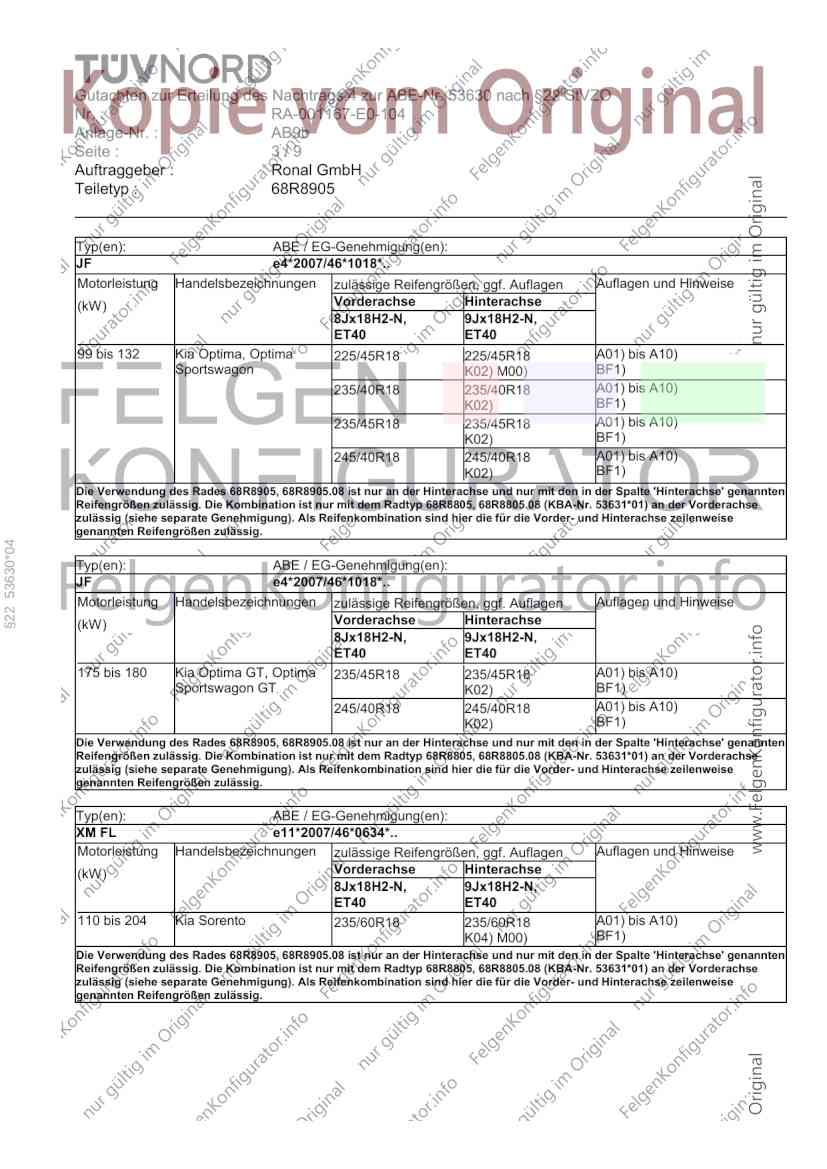

Typ(en): ABE / EG-Genehmigung(en):
JF e4*2007/46*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
99 bis 132 Kia Optima, Optima 225/45R18 225/45R18 A01) bis A10)
Sportswagon K02) M00) BF1)
235/40R18 235/40R18 A01) bis A10)
K02) BF1)
235/45R18 235/45R18 A01) bis A10)
K02) BF1)
245/40R18 245/40R18 A01) bis A10)
K02) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
§22 53630*04
Typ(en): ABE / EG-Genehmigung(en):
JF e4*2007/46*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
175 bis 180 Kia Optima GT, Optima 235/45R18 235/45R18 A01) bis A10)
Sportswagon GT K02) BF1)
245/40R18 245/40R18 A01) bis A10)
K02) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
XM FL e11*2007/46*0634*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
110 bis 204 Kia Sorento 235/60R18 235/60R18 A01) bis A10)
K04) M00) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 4/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905

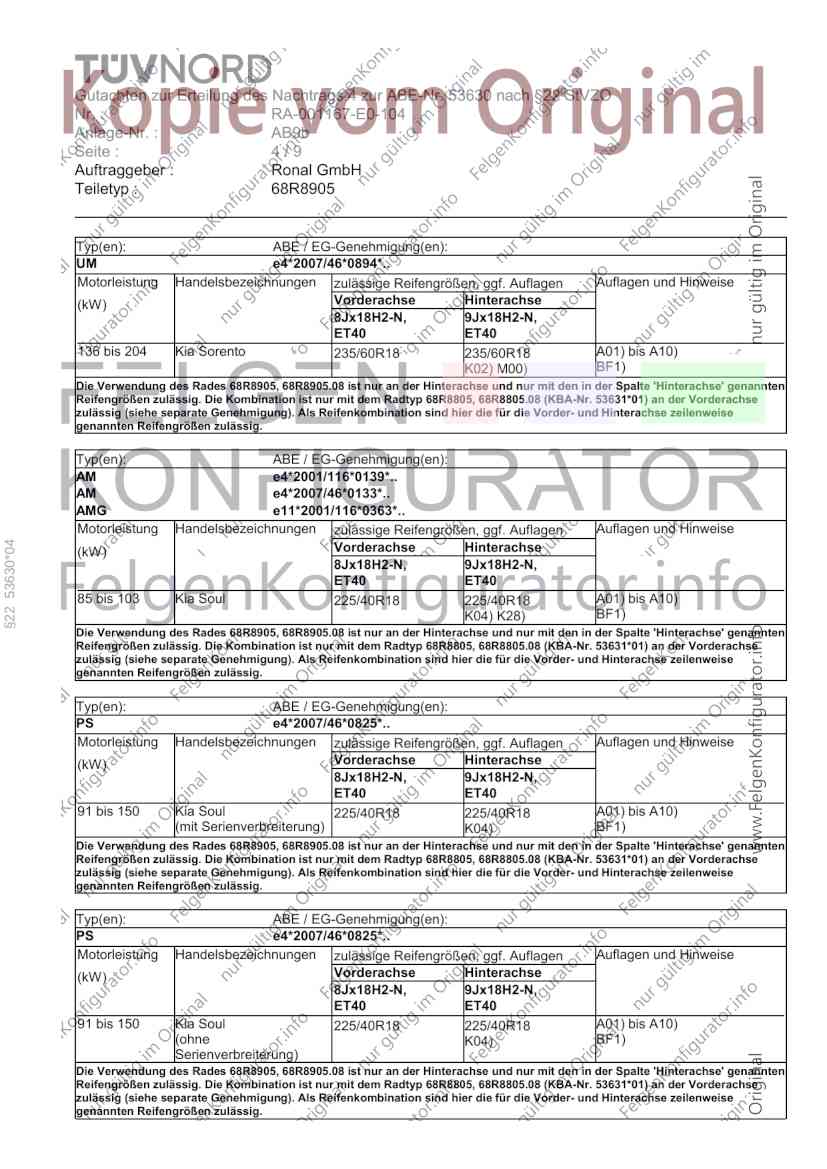

Typ(en): ABE / EG-Genehmigung(en):
UM e4*2007/46*0894*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
136 bis 204 Kia Sorento 235/60R18 235/60R18 A01) bis A10)
K02) M00) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
AM e4*2001/116*0139*..
AM e4*2007/46*0133*..
AMG e11*2001/116*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 53630*04
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
85 bis 103 Kia Soul 225/40R18 225/40R18 A01) bis A10)
K04) K28) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
PS e4*2007/46*0825*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
91 bis 150 Kia Soul 225/40R18 225/40R18 A01) bis A10)
(mit Serienverbreiterung) K04) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
PS e4*2007/46*0825*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
91 bis 150 Kia Soul 225/40R18 225/40R18 A01) bis A10)
(ohne K04) BF1)
Serienverbreiterung)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 5/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905

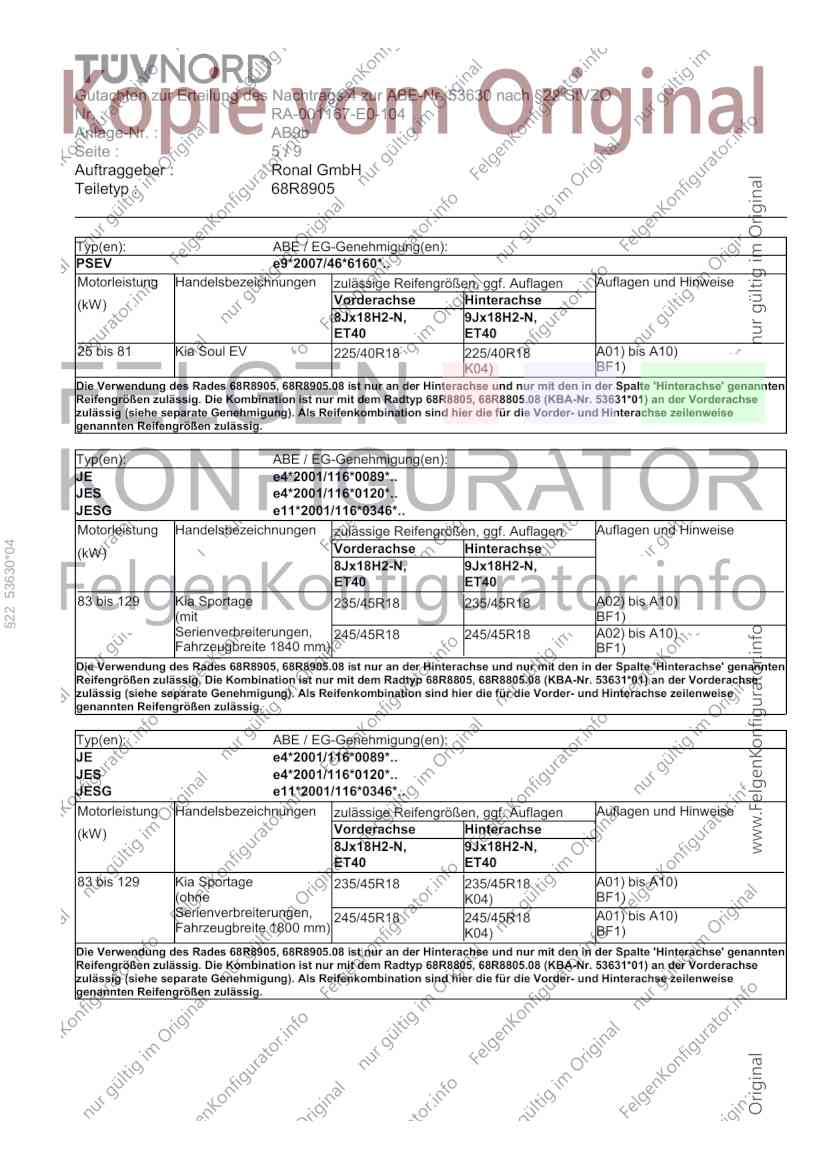

Typ(en): ABE / EG-Genehmigung(en):
PSEV e9*2007/46*6160*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
25 bis 81 Kia Soul EV 225/40R18 225/40R18 A01) bis A10)
K04) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
JE e4*2001/116*0089*..
JES e4*2001/116*0120*..
JESG e11*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 53630*04
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
83 bis 129 Kia Sportage 235/45R18 235/45R18 A02) bis A10)
(mit BF1)
Serienverbreiterungen, 245/45R18 245/45R18 A02) bis A10)
Fahrzeugbreite 1840 mm) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
JE e4*2001/116*0089*..
JES e4*2001/116*0120*..
JESG e11*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
83 bis 129 Kia Sportage 235/45R18 235/45R18 A01) bis A10)
(ohne K04) BF1)
Serienverbreiterungen, 245/45R18 245/45R18 A01) bis A10)
Fahrzeugbreite 1800 mm) K04) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 6/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905

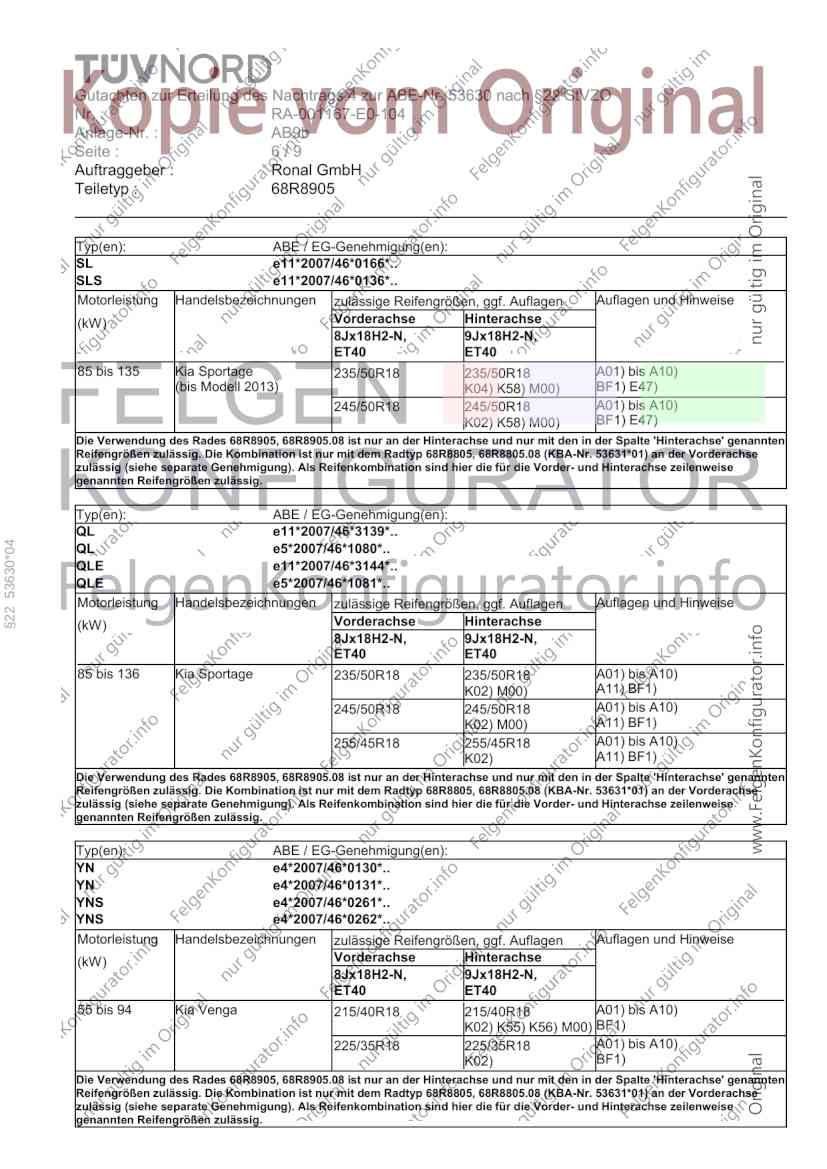

Typ(en): ABE / EG-Genehmigung(en):
SL e11*2007/46*0166*..
SLS e11*2007/46*0136*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
85 bis 135 Kia Sportage 235/50R18 235/50R18 A01) bis A10)
(bis Modell 2013) K04) K58) M00) BF1) E47)
245/50R18 245/50R18 A01) bis A10)
K02) K58) M00) BF1) E47)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
QL e11*2007/46*3139*..
§22 53630*04
QL e5*2007/46*1080*..
QLE e11*2007/46*3144*..
QLE e5*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
85 bis 136 Kia Sportage 235/50R18 235/50R18 A01) bis A10)
K02) M00) A11) BF1)
245/50R18 245/50R18 A01) bis A10)
K02) M00) A11) BF1)
255/45R18 255/45R18 A01) bis A10)
K02) A11) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
YN e4*2007/46*0130*..
YN e4*2007/46*0131*..
YNS e4*2007/46*0261*..
YNS e4*2007/46*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
55 bis 94 Kia Venga 215/40R18 215/40R18 A01) bis A10)
K02) K55) K56) M00) BF1)
225/35R18 225/35R18 A01) bis A10)
K02) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*01) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 7/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 53630*04
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 8/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 120 Nm
E47) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ SL bis Genehmigungs-Nr. e11*2007/46*0166*05
• Typ SLS bis Genehmigungs-Nr. e11*2007/46*0136*09
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§22 53630*04
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K55) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Schweller bis zur
Stoßfängeroberkante ein Streifen von 30 mm Breite - gemessen von der Radhauskante –
auszuschneiden. Der verbleibende Kunststoffinnenkotflügel ist klebend zu befestigen.
K56) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten, sind folgende
Maßnahmen erforderlich.
• die Befestigungslasche des Stoßfängers (Blech und Kunststoff) ist im Bereich der
Stoßfängeroberkante bis zur Befestigungsschraube zu kürzen,
• die Kunststoffkante des Stoßfänger ist im Bereich von Stoßfängeroberkante bis 50 mm nach
unten um 5 mm zu kürzen,
• die Radhauskante ist von der Stoßfängeroberkante bis zum Schweller um 10 mm
aufzuweiten.
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Kunststoffverbreiterung ist im Bereich von 50 mm unterhalb der Stoßfängeroberkante bis
150 mm über dem Schweller auf eine Restbreite von 10mm zu kürzen,
• die unter der Kunststoffverbreiterung liegende Blechradhauskante und die
Befestigungslasche des hinteren Stoßfängers sind entsprechend der gekürzten
Kunststoffverbreiterung zu kürzen,
• der Kunststoffinnenkotflügel ist eng an die gekürzte Radhauskante anzulegen.

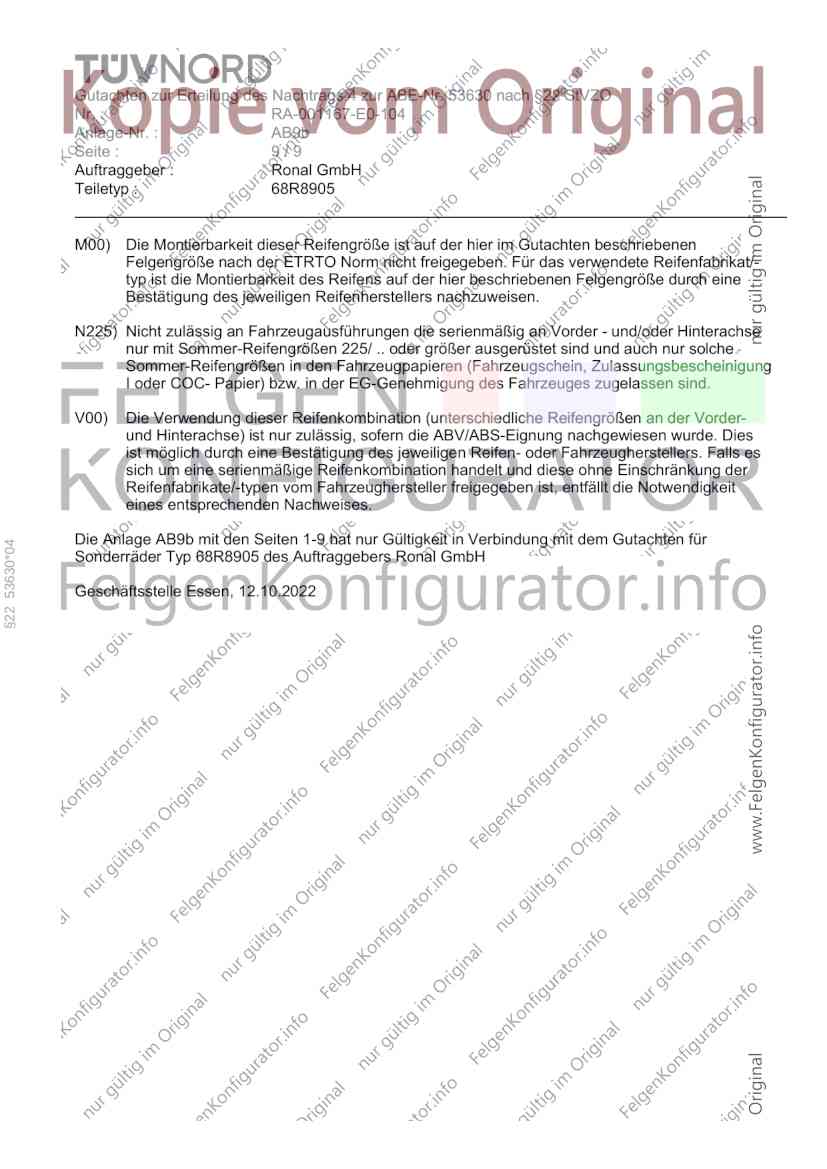

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB9b
Seite : 9/9
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage AB9b mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
§22 53630*04
Sonderräder Typ 68R8905 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 12.10.2022
