TÜV AUTOMOTIVE GMBH
TÜV SÜD Gruppe www.tuev-sued.de/rtc
Ridlerstraße 57
D - 80339 München
Seite: 1 von 4
TEILEGUTACHTEN
366-1002-03-MURD-TG/N2
Hersteller: KROMAG Metallindustrie GmbH
Abteilung "KFZ-Räder"
A-2552 Hirtenberg
Art: Sonderrad 16 X 7 J
Typ: 9945
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere (Fahrzeugbrief und Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5
StVZO oder Anhängerverzeichnis) durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
Fahrzeugteil: Sonderrad 16 X 7 J Radtyp: 9945
Antragsteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand: 11.10.2005
_______________________________________________________________________________________________________________
Seite: 2 von 4
Weitere Hinweise
Das Stahl-Sonderrad hat eine ABE: KBA43738. Eine Begutachtung nach § 19 Abs. 3 ist immer erforderlich.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
9945-AR 9945 ohne 139,7/5 95,5 45 740 2290 26/05
9945-SK 9945 ohne 139,7/5 95,5 45 740 2290 40/02
I.1. Beschreibung der Sonderräder
Hersteller : KROMAG Metallindustrie GmbH
Abteilung "KFZ-Räder"
A-2552 Hirtenberg
Hersteller : KROMAG Metallindustrie GmbH
Abteilung "KFZ-Räder"
A-2552 Hirtenberg
Handelsmarke : KFZ
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Elektrophoretische Tauchlackierung
Masse des Rades : ca. 12,5 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 9945-AR:
: Außenseite : Innenseite
Hersteller : KFZ : --
Handelsmarke : KFZ : --
Radtyp : 9945 : --
Radausführung : 9945 : --
Radgröße : 16 X 7 J : --
Typzeichen : KBA 43738 : --
Einpreßtiefe : ET45 : --
Herstellungsdatum : Fertigungswoche und -jahr : --
z.B. 26.05
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Geländewagen vorgesehen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
Fahrzeugteil: Sonderrad 16 X 7 J Radtyp: 9945
Antragsteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand: 11.10.2005
_______________________________________________________________________________________________________________
Seite: 3 von 4
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-1002-03-MURD/N2-TB der TÜV Automotive GmbH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 ((Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit) Ausgabe 05.2000 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( Reg. - Nr 12 100 9207 ) erbracht, dass er ein
Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 - 4 einschließlich der unter VI. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 KIA 9945-AR; 9945-SK 45 11.10.2005 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
Fahrzeugteil: Sonderrad 16 X 7 J Radtyp: 9945
Antragsteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand: 11.10.2005
_______________________________________________________________________________________________________________
Seite: 4 von 4
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Hübner
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
München, 11.10.2005
HUE
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
ANLAGE: Technische Unterlagen Radtyp: 9945
Hersteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand:11.10.
_______________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
Herstellererklärung SK-9945 14.11.2002
Herstellererklärung AR-9945 27.06.2005
Radbeschreibung SK-9945a 14.11.2002
Radbeschreibung AR-9945a 15.09.2005
Radzeichnung SK-9945 14.11.2002
Radzeichnung AR-9945 23.06.2005
Techn. Beschreibung SK-9945b 14.11.2002
Techn. Beschreibung SK-9945c 14.11.2002
Techn. Beschreibung SK-9945d 14.11.2002
TÜV AUTOMOTIVE GMBH x UNTERNEHMENSGRUPPE TÜV SÜDDEUTSCHLAND x RIDLERSTRAßE 57 x 80339 MÜNCHEN
Teilegutachten 366-1002-03-MURD-TG/N2
ANLAGE: 1 KIA Radtyp: 9945
Hersteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand: 11.10.2005
_______________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : KIA
Raddaten:
Radgröße nach Norm : 16 X 7 J Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 139,7/5 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
9945-AR 9945 ohne 95,5 740 2290 26/05
9945-SK 9945 ohne 95,5 740 2290 40/02
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: KIA BL, SORENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e9*98/14*0045*. 102 - 144 225/75R16 51G 10B; 11G; 11H; 11K;
104H
245/70R16 51G 12K; 51A; 573; 722;
107H
73C; 74D; 744
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen, soweit im
Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
ANLAGE: 1 KIA Radtyp: 9945
Hersteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand: 11.10.2005
_______________________________________________________________________________________________________________
Seite: 2 von 2
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-
Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.Der Loadindex,
das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu
beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nicht zulässig.
722) Es ist nur die Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire
and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Sonderräder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen, falls dort keine Angaben zu finden sind, gilt das Anzugsmoment, das im Gutachten
aufgeführt ist.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile verwendet werden.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-1002-03-MURD-TG/N2
ANLAGE: Allgemeine Hinweise Radtyp: 9945
Hersteller: KROMAG Metallindustrie GmbH Abteilung "KFZ-Räder" Stand:11.10.
_______________________________________________________________________________________________________________
Seite: 1 von 1

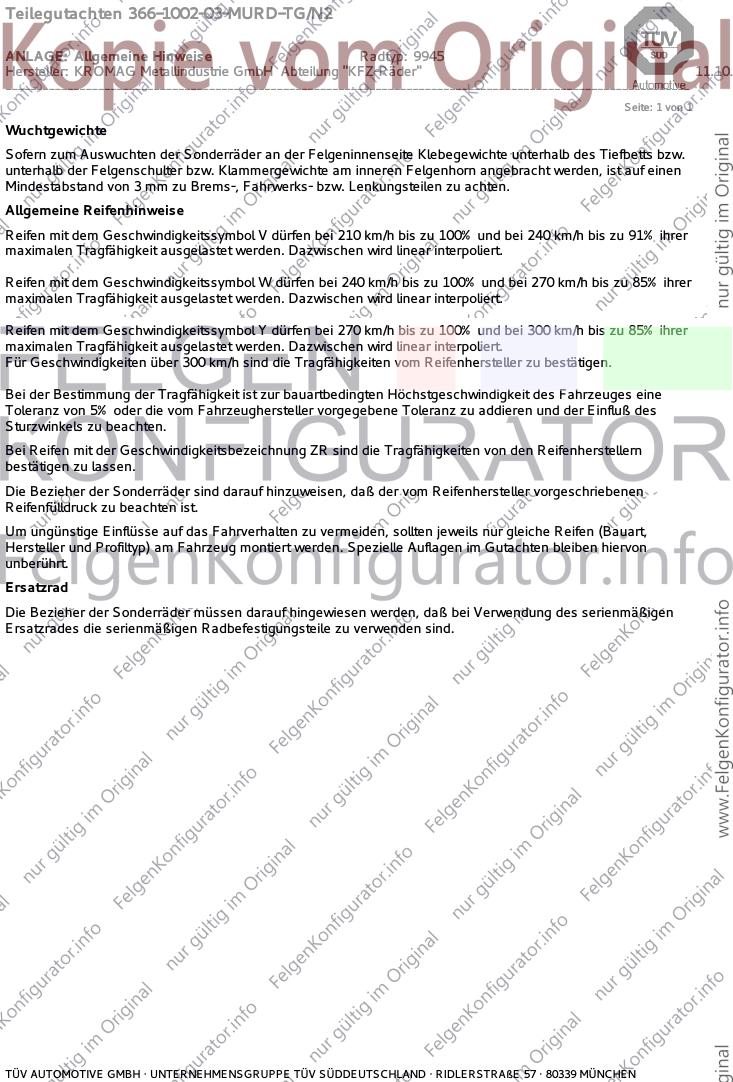

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
TÜV AUTOMOTIVE GMBH x UNTERNEHMENSGRUPPE TÜV SÜDDEUTSCHLAND x RIDLERSTRAßE 57 x 80339 MÜNCHEN
TÜV AUTOMOTIVE GMBH
TÜV SÜD GRUPPE
Westendstraße 199
D-80686 München
Nachweis über die Erlaubnis / die Genehmigung / das Teilegutachten
gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Stahlrad Typ: 9945
des Herstellers / Importeurs: KROMAG Metallindustrie GmbH Abteilung "KFZ-
Räder" A-2552 Hirtenberg
liegt ein Teilegutachten über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungs-
gemäßem Ein- oder Anbau der Techn. Prüfstelle
TÜV Automotive GmbH, Unternehmensgruppe TÜV Süddeutschland vor.
Bericht-Nr.: 366-1002-03-MURD-TG/N2 Datum: 11.10.2005
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Eine Berichtigung der Fahrzeugpapiere ist erforderlich / nicht vorgeschrieben aber möglich *)
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Daten für den Fahrzeugbrief
1 Fahrzeug-
und Aufbauart
Höchstgeschwin-
5 Antriebsart 6 digkeit km/h
7 Leistung 8 Hubraum ccm3
Nutz- oder Rauminhalt des
9 Aufliegelast kg 10 Tanks m3
Sitzplätze einschl.
11 Steh-/Liegeplätze 12 Führerpl. u. Nots.
Maße über
13 alles mm Länge Breite Höhe
Zul. Gesamt-
14 Leergewicht kg 15 gewicht kg
16 Zul. Achslast vorn mitten hinten
Räder und/oder davon ange-
17 Gleisketten 18 Zahl der Achsen 19 triebene Achsen
20 vorn
21 mitte und hinten
22 oder vorn
23 mitten und hinten
Überdruck am Einleitungs- Zweileitungs-
Bremsanschluß 24 bremse 25 bremse
Anhängerkupplung Anhängerkuppl.
26 DIN 740..-Form und Größe 27 Prüfzeichen
Anhängelast kg bei bei Anhänger
28 Anhänger mit Bremse 29 ohne Bremse
Fahr-
30 Standgeräusch dB (A) 31 geräusch dB (A)
33 Bemerkungen
Die im vorliegenden Fz-Brief in Spalte , Fz-Schein *) unter Ziffer und Ziffer 33, Zeile
beschriebenen Angaben müssen entsprechend im Fz-Brief gestrichen werden.
*) Nichtzutreffendes bitte streichen
