Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 45863
Nr. : RA-000353-K0-015
Anlage-Nr. : 2
Seite : 1/4 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 60430

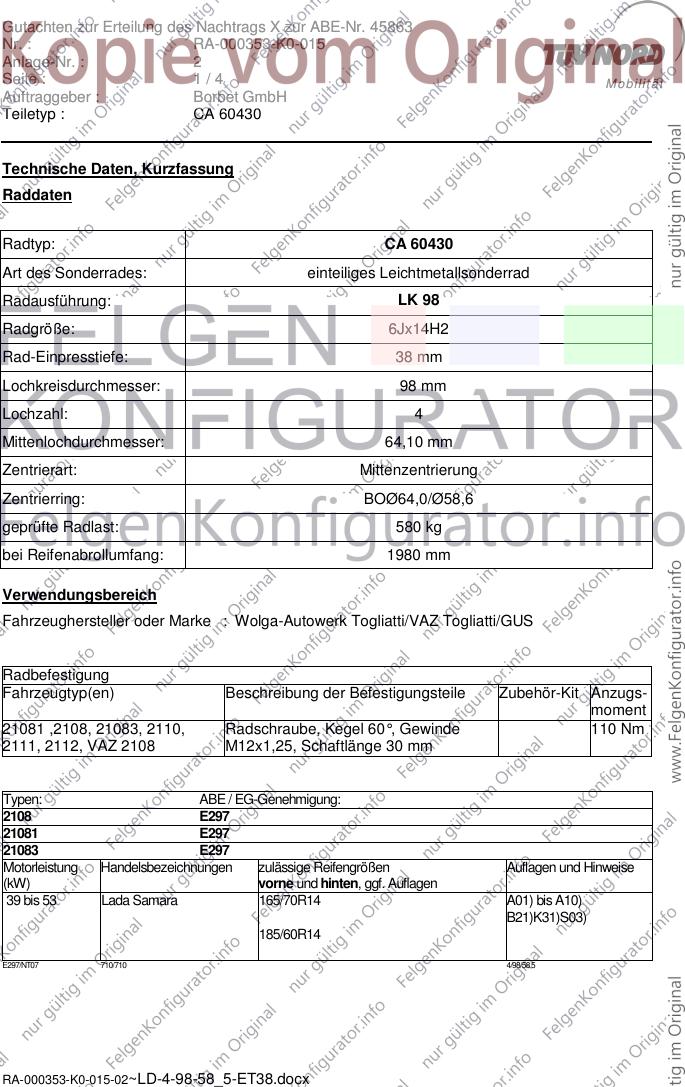

Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 60430
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 98
Radgröße: 6Jx14H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø58,6
geprüfte Radlast: 580 kg
bei Reifenabrollumfang: 1980 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Wolga-Autowerk Togliatti/VAZ Togliatti/GUS
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
21081 ,2108, 21083, 2110, Radschraube, Kegel 60°, Gewinde 110 Nm
2111, 2112, VAZ 2108 M12x1,25, Schaftlänge 30 mm
Typen: ABE / EG-Genehmigung:
2108 E297
21081 E297
21083 E297
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
39 bis 53 Lada Samara 165/70R14 A01) bis A10)
B21)K31)S03)
185/60R14
E297/NT07 710/710 4/98/58,5
RA-000353-K0-015-02~LD-4-98-58_5-ET38.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 45863
Nr. : RA-000353-K0-015
Anlage-Nr. : 2
Seite : 2/4 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 60430
Typ: VAZ 2108
ABE / EG-Genehmigung: E297/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
39 bis 53 Lada Samara, 165/70R14 A01) bis A10)
Lada Forma B21)K31)S03)
185/60R14
E297/1/NT03 710/710 4/98/58,5
Typ: 2110
ABE / EG-Genehmigung: e2*93/81*0176*.., e2*98/14*0176*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 67 Lada 110 175/65R14 A02) bis A10)
S03)
185/60R14
e2*98/14*0176*16 780/780 4/98/58,5
Typ: 2111
ABE / EG-Genehmigung: e2*98/14*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 67 Lada 111 175/65R14 A02) bis A10)
S03)
185/60R14
e2*98/14*0203*12 800/850 4/98/58,5
Typ: 2112
ABE / EG-Genehmigung: e2*98/14*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
56 bis 67 Lada 112 175/65R14 A02) bis A10)
S03)
185/60R14
e2*98/14*0246*11 780/780 4/98/58,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000353-K0-015-02~LD-4-98-58_5-ET38.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 45863
Nr. : RA-000353-K0-015
Anlage-Nr. : 2
Seite : 3/4 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 60430

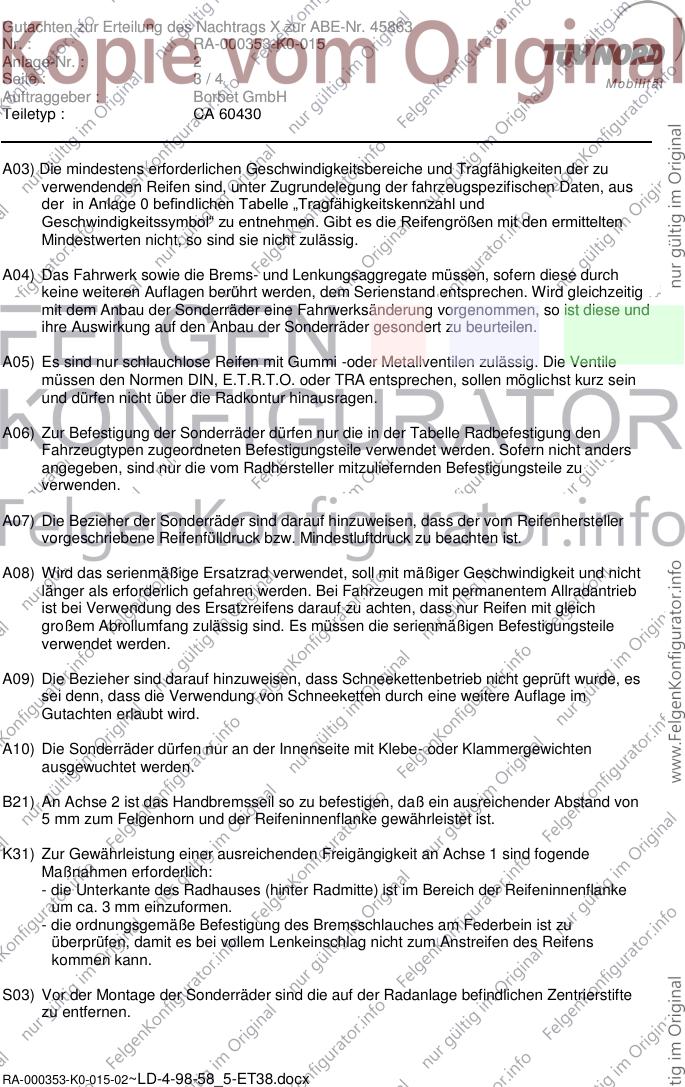

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
B21) An Achse 2 ist das Handbremsseil so zu befestigen, daß ein ausreichender Abstand von
5 mm zum Felgenhorn und der Reifeninnenflanke gewährleistet ist.
K31) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind fogende
Maßnahmen erforderlich:
- die Unterkante des Radhauses (hinter Radmitte) ist im Bereich der Reifeninnenflanke
um ca. 3 mm einzuformen.
- die ordnungsgemäße Befestigung des Bremsschlauches am Federbein ist zu
überprüfen, damit es bei vollem Lenkeinschlag nicht zum Anstreifen des Reifens
kommen kann.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte
zu entfernen.
RA-000353-K0-015-02~LD-4-98-58_5-ET38.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 45863
Nr. : RA-000353-K0-015
Anlage-Nr. : 2
Seite : 4/4 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 60430
Die Anlage Nr. 2 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ CA 60430 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 28.12.2011
RA-000353-K0-015-02~LD-4-98-58_5-ET38.docx
