Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47884
Nr. : RA-000488-I0-104
Anlage-Nr. : 80b
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

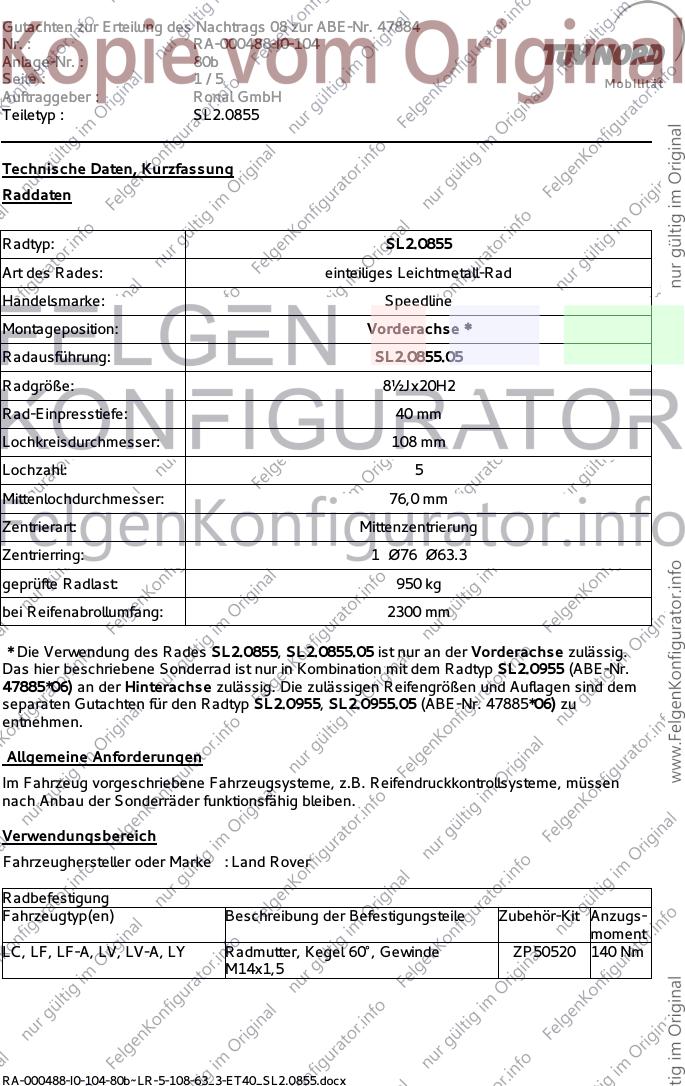

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorderachse *
Radausführung: SL2.0855.05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm

* Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0955 (ABE-Nr.
47885*06) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0955, SL2.0955.05 (ABE-Nr. 47885*06) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Land Rover

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
LC, LF, LF-A, LV, LV-A, LY Radmutter, Kegel 60°, Gewinde ZP50520 140 Nm
M14x1,5

RA-000488-I0-104-80b~LR-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47884
Nr. : RA-000488-I0-104
Anlage-Nr. : 80b
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

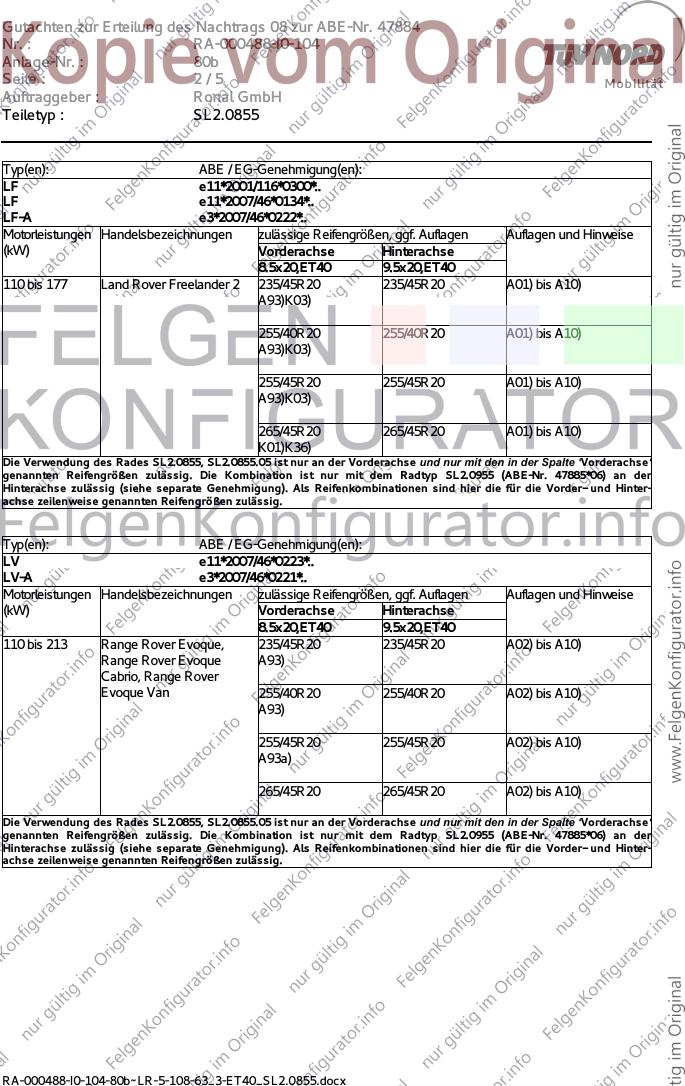

Typ(en): ABE / EG-Genehmigung(en):
LF e11*2001/116*0300*..
LF e11*2007/46*0134*..
LF-A e3*2007/46*0222*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 177 Land Rover Freelander 2 235/45R20 235/45R20 A01) bis A10)
A93)K03)

255/40R20 255/40R20 A01) bis A10)
A93)K03)

255/45R20 255/45R20 A01) bis A10)
A93)K03)

265/45R20 265/45R20 A01) bis A10)
K01)K36)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*06) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
LV e11*2007/46*0223*..
LV-A e3*2007/46*0221*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 213 Range Rover Evoque, 235/45R20 235/45R20 A02) bis A10)
Range Rover Evoque A93)
Cabrio, Range Rover
Evoque Van 255/40R20 255/40R20 A02) bis A10)
A93)

255/45R20 255/45R20 A02) bis A10)
A93a)

265/45R20 265/45R20 A02) bis A10)

Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*06) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000488-I0-104-80b~LR-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47884
Nr. : RA-000488-I0-104
Anlage-Nr. : 80b
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

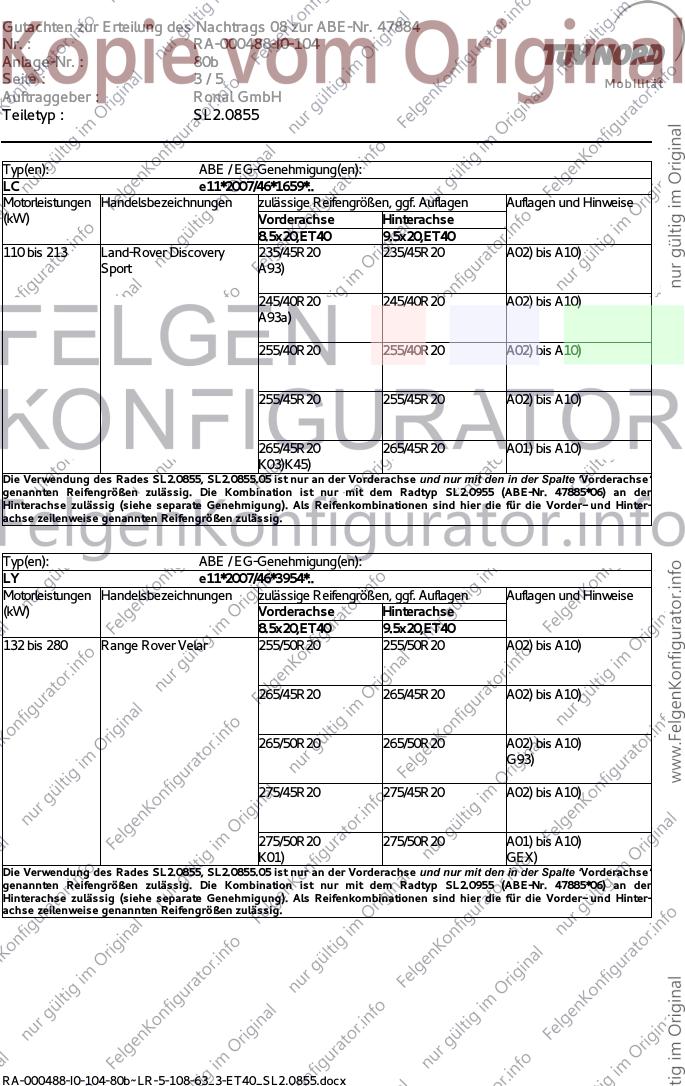

Typ(en): ABE / EG-Genehmigung(en):
LC e11*2007/46*1659*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 213 Land-Rover Discovery 235/45R20 235/45R20 A02) bis A10)
Sport A93)

245/40R20 245/40R20 A02) bis A10)
A93a)

255/40R20 255/40R20 A02) bis A10)

255/45R20 255/45R20 A02) bis A10)

265/45R20 265/45R20 A01) bis A10)
K03)K45)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*06) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
LY e11*2007/46*3954*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
132 bis 280 Range Rover Velar 255/50R20 255/50R20 A02) bis A10)

265/45R20 265/45R20 A02) bis A10)

265/50R20 265/50R20 A02) bis A10)
G93)

275/45R20 275/45R20 A02) bis A10)

275/50R20 275/50R20 A01) bis A10)
K01) GEX)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*06) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000488-I0-104-80b~LR-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47884
Nr. : RA-000488-I0-104
Anlage-Nr. : 80b
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

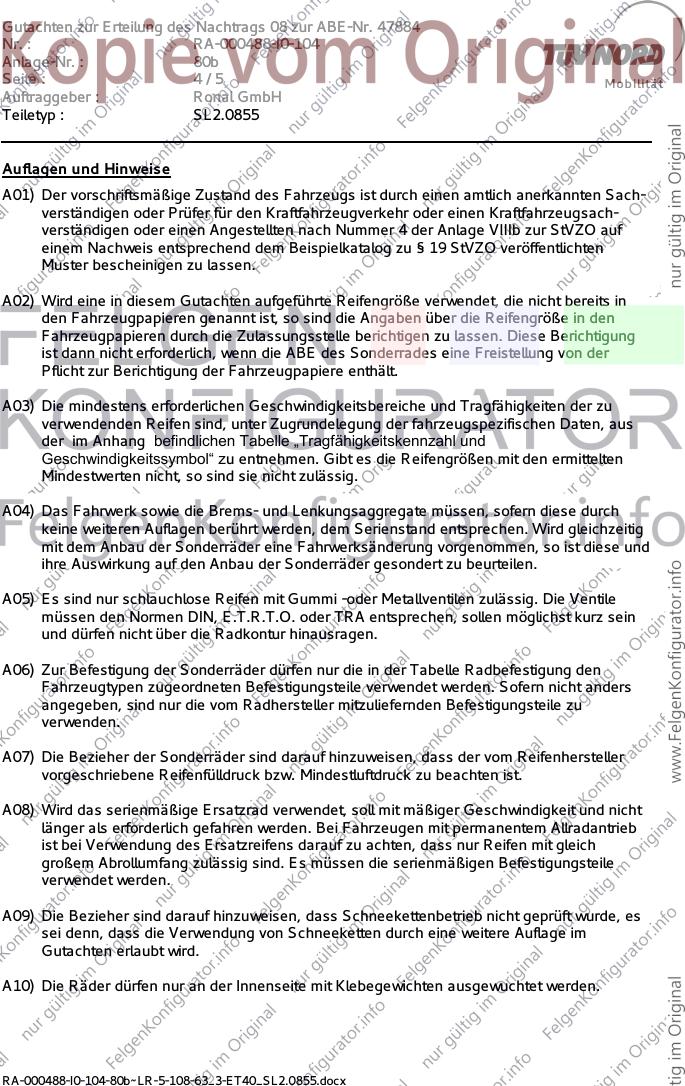

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

RA-000488-I0-104-80b~LR-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47884
Nr. : RA-000488-I0-104
Anlage-Nr. : 80b
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

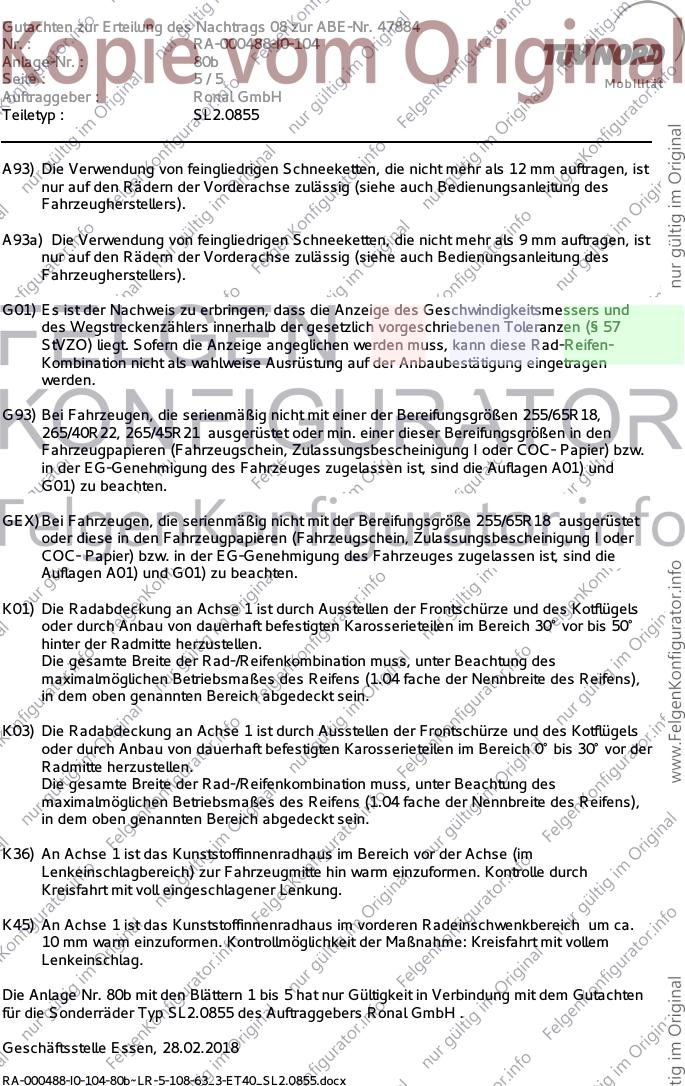

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

G93) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 255/65R18,
265/40R22, 265/45R21 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

GEX) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/65R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K36) An Achse 1 ist das Kunststoffinnenradhaus im Bereich vor der Achse (im
Lenkeinschlagbereich) zur Fahrzeugmitte hin warm einzuformen. Kontrolle durch
Kreisfahrt mit voll eingeschlagener Lenkung.

K45) An Achse 1 ist das Kunststoffinnenradhaus im vorderen Radeinschwenkbereich um ca.
10 mm warm einzuformen. Kontrollmöglichkeit der Maßnahme: Kreisfahrt mit vollem
Lenkeinschlag.

Die Anlage Nr. 80b mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 28.02.2018
