Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23b TUV NORD
Seite : 1/4
Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_8019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausfuhrung: 45 5108Y
Radausführungskennz.: LK108Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75mm
Zentrierart: Mittenzentrierung
Zentrierring: @i63,4 Oe75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: LAND-ROVER
Radbefestigung
Auflagen-lAchse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 |Serien-Radmutter, Kegel 60°, Kalotte beweglich, 133 Nm
Gewinde M14x1,5
BF2 1+2 |Serien-Radmutter, Kegel 60°, Gewinde M14x1,5 140 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23b TuV¥ NORD
Seite : 2/4 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019

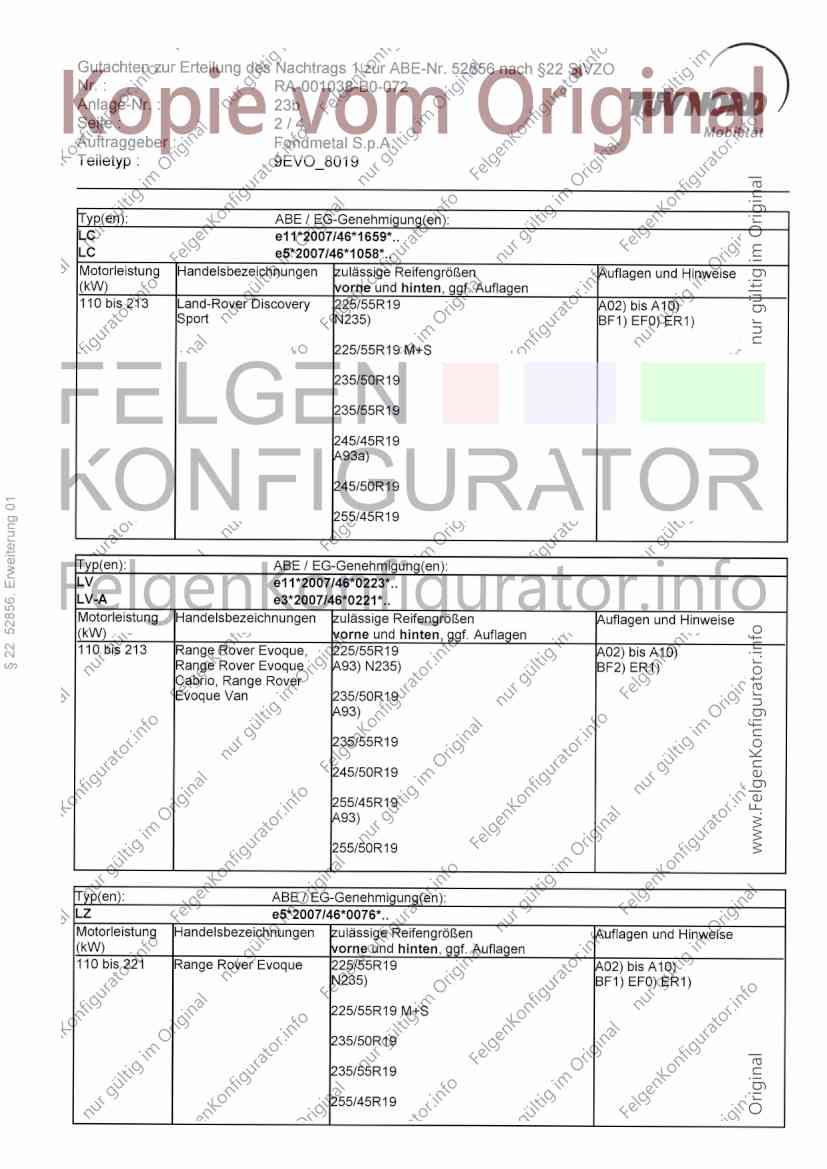

Typ(en): ABE/ EG-Genehmigung(en):
LC e11*2007/46*1659*..
LC e5*2007/46*1058*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 213 Land-Rover Discovery |225/55R19 AO2) bis A10)
Sport N235) BF1) EFO) ER1)
225/55R19 M+S
235/50R19
235/55R19
245/45R19
A93a)
245/50R19
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
LV e11*2007/46*0223*..
LV-A e3*2007/46*0221*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 213 Range Rover Evoque, 225/55R19 AO2) bis A10)
Range Rover Evoque A93) N235) BF2) ER1)
Cabrio, Range Rover
Evoque Van 235/50R19
A93)
235/55R19
245/50R19
255/45R19
A93)
255/50R19
Typ(en): ABE/ EG-Genehmigung(en):
LZ e5*2007/46*0076*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 221 Range Rover Evoque 225/55R19 AO2) bis A10)
N235) BF1) EFO) ER1)
225/55R19 M+S
235/50R19
235/55R19
255/45R19
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23b TuV NORD
Seite : 314 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019

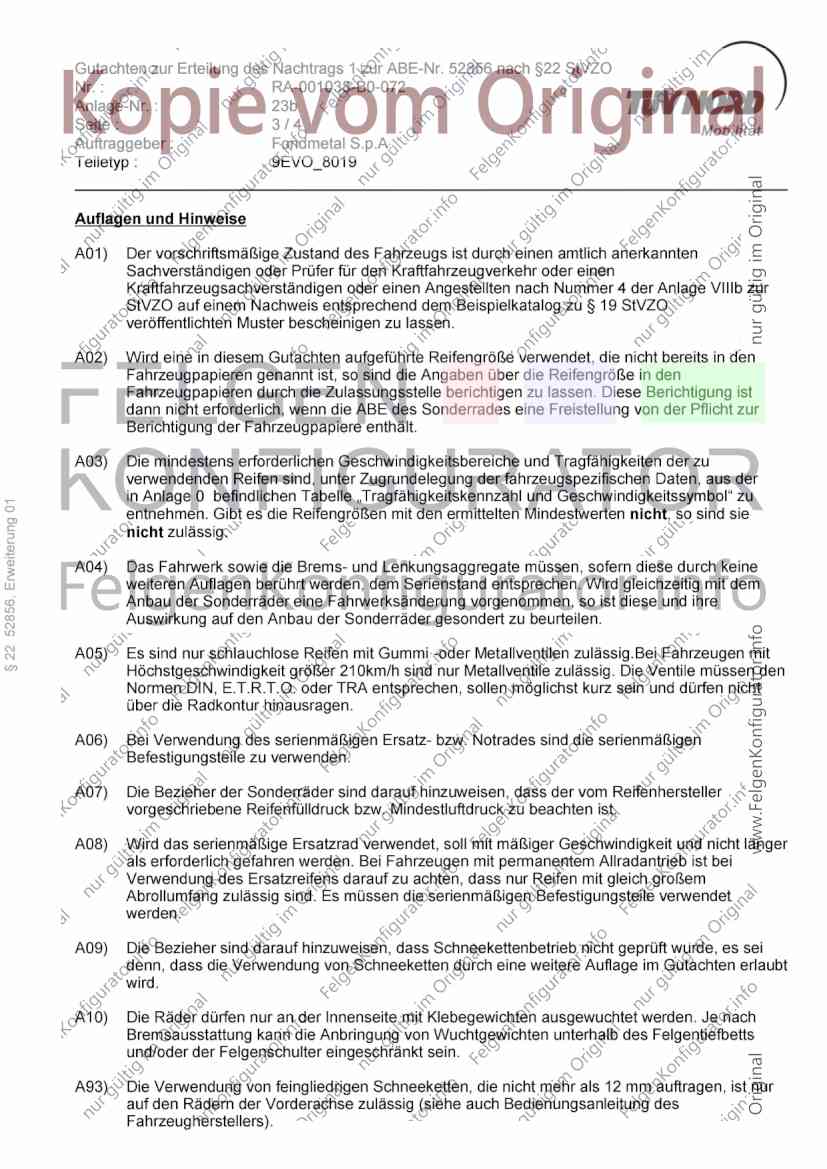

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIllb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu $ 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 23b TuV¥ NORD
Seite : 4/4 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019

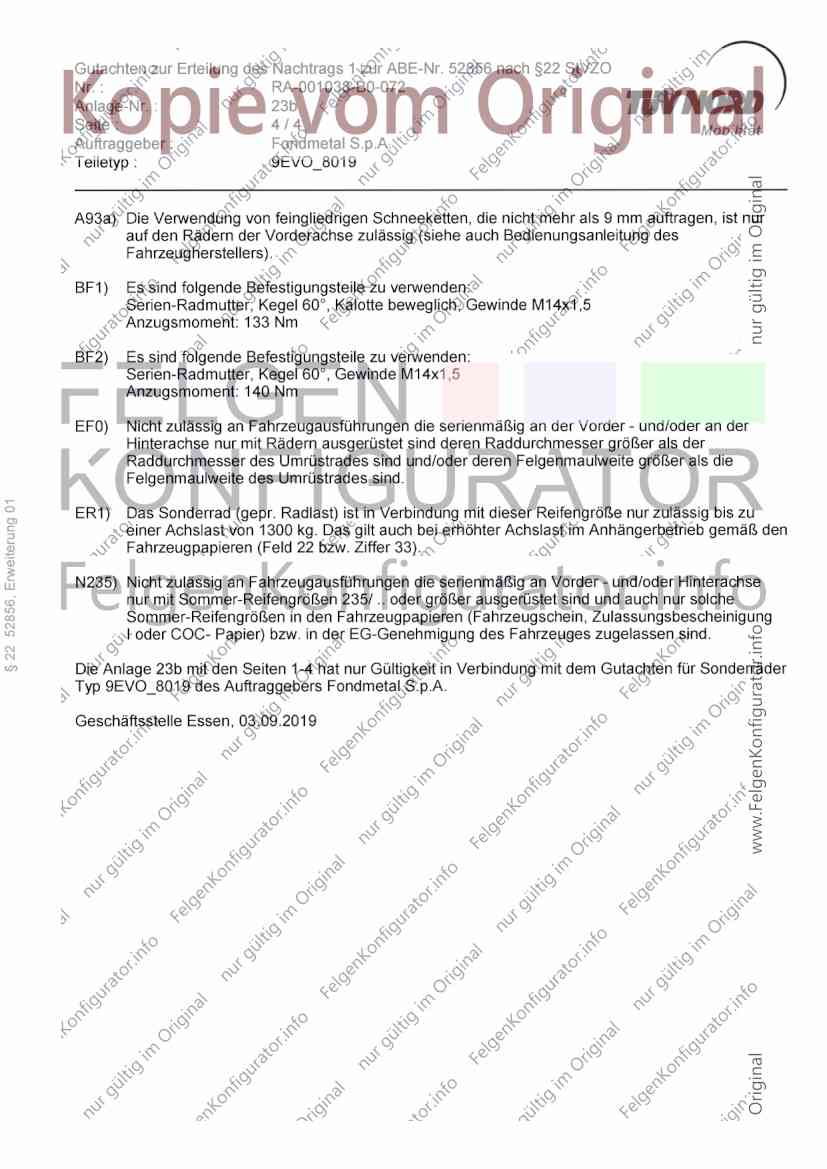

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Serien-Radmutter, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5
Anzugsmoment: 133 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Serien-Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 140 Nm
EFO) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 23b mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 9EVO_8019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 03.09.2019
