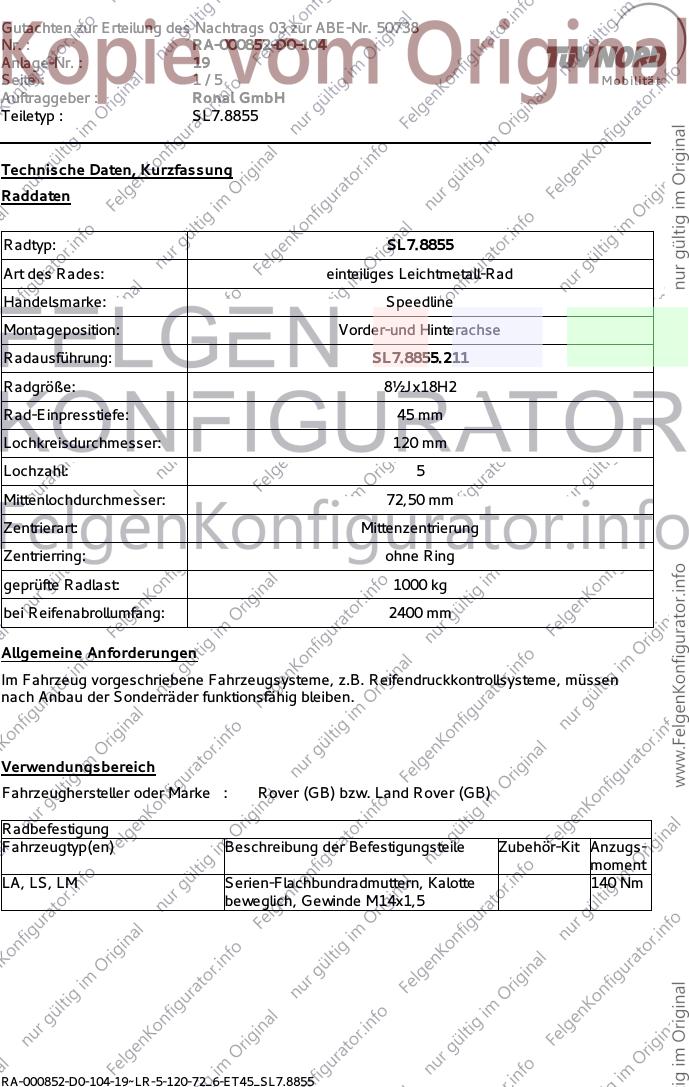

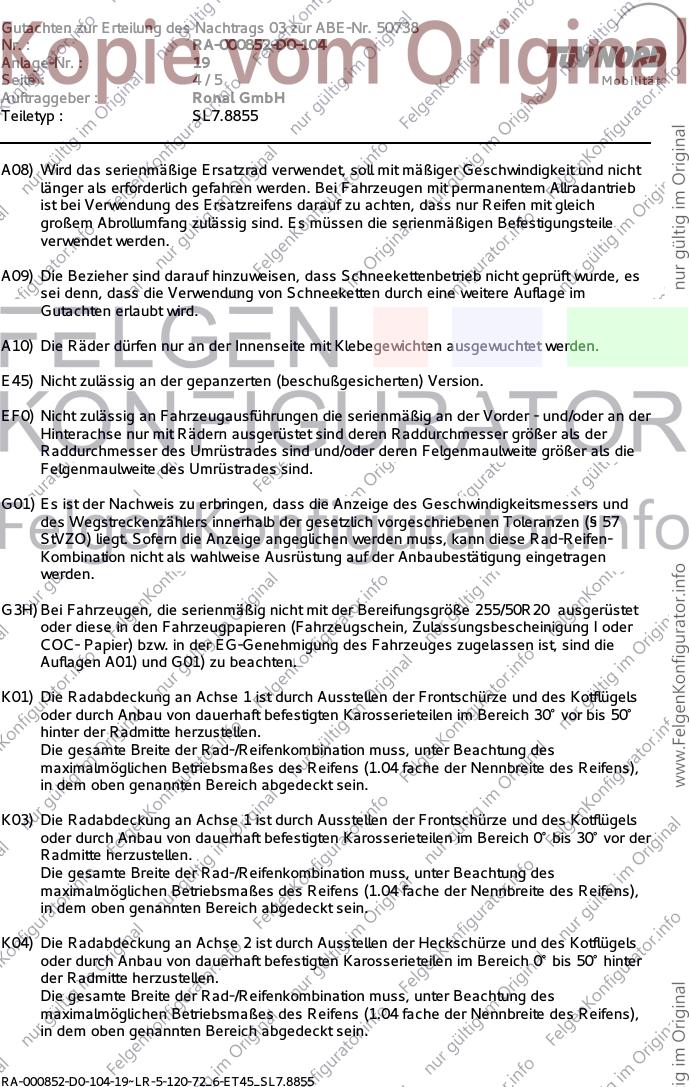

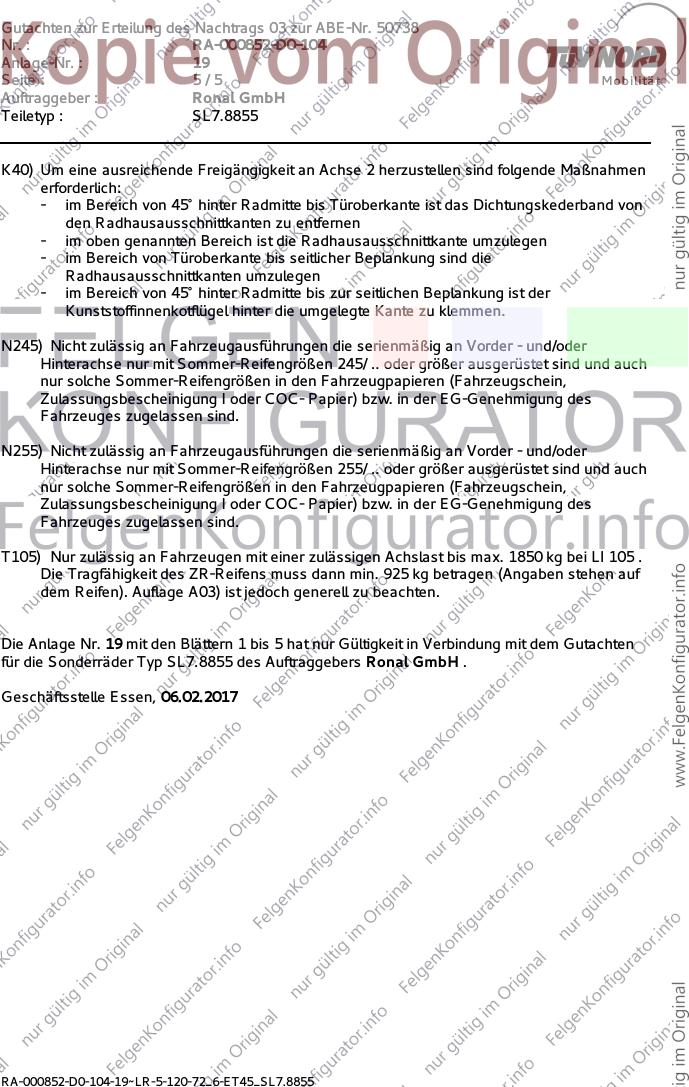

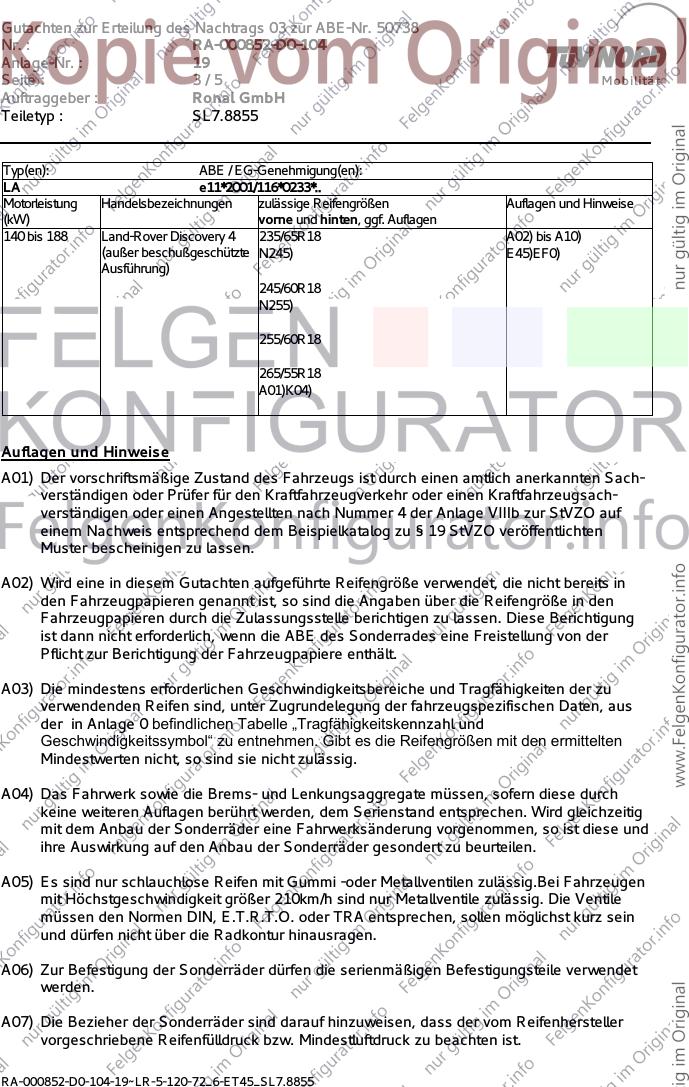

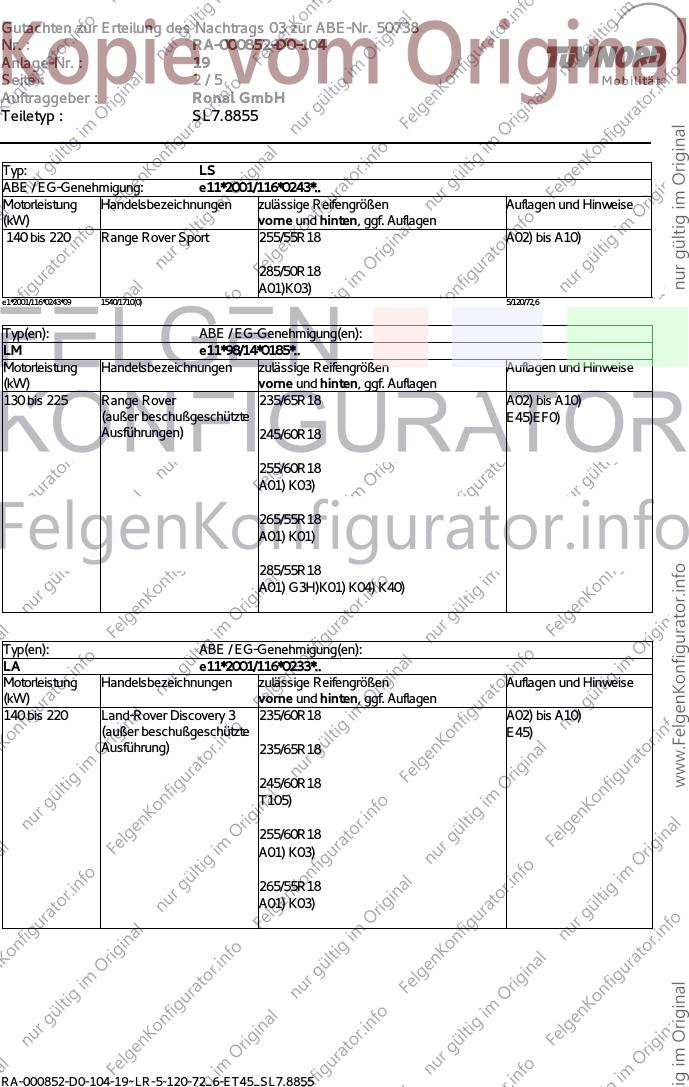

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50738
Nr. : RA-000852-D0-104
Anlage-Nr. : 19
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL7.8855
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL7.8855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL7.8855.211
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2400 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Rover (GB) bzw. Land Rover (GB)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
LA, LS, LM Serien-Flachbundradmuttern, Kalotte 140 Nm
beweglich, Gewinde M14x1,5
RA-000852-D0-104-19~LR-5-120-72_6-ET45_SL7.8855
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50738
Nr. : RA-000852-D0-104
Anlage-Nr. : 19
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL7.8855
Typ: LS
ABE / EG-Genehmigung: e11*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 220 Range Rover Sport 255/55R18 A02) bis A10)
285/50R18
A01)K03)
e1*2001/116*0243*09 1540/1710(0) 5/120/72,6
Typ(en): ABE / EG-Genehmigung(en):
LM e11*98/14*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 225 Range Rover 235/65R18 A02) bis A10)
(außer beschußgeschützte E45)EF0)
Ausführungen) 245/60R18
255/60R18
A01) K03)
265/55R18
A01) K01)
285/55R18
A01) G3H)K01) K04) K40)
Typ(en): ABE / EG-Genehmigung(en):
LA e11*2001/116*0233*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 220 Land-Rover Discovery 3 235/60R18 A02) bis A10)
(außer beschußgeschützte E45)
Ausführung) 235/65R18
245/60R18
T105)
255/60R18
A01) K03)
265/55R18
A01) K03)
RA-000852-D0-104-19~LR-5-120-72_6-ET45_SL7.8855
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50738
Nr. : RA-000852-D0-104
Anlage-Nr. : 19
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL7.8855
Typ(en): ABE / EG-Genehmigung(en):
LA e11*2001/116*0233*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 188 Land-Rover Discovery 4 235/65R18 A02) bis A10)
(außer beschußgeschützte N245) E45)EF0)
Ausführung)
245/60R18
N255)
255/60R18
265/55R18
A01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000852-D0-104-19~LR-5-120-72_6-ET45_SL7.8855
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50738
Nr. : RA-000852-D0-104
Anlage-Nr. : 19
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL7.8855
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E45) Nicht zulässig an der gepanzerten (beschußgesicherten) Version.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G3H) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/50R20 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000852-D0-104-19~LR-5-120-72_6-ET45_SL7.8855
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50738
Nr. : RA-000852-D0-104
Anlage-Nr. : 19
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL7.8855
K40) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- im Bereich von 45° hinter Radmitte bis Türoberkante ist das Dichtungskederband von
den Radhausausschnittkanten zu entfernen
- im oben genannten Bereich ist die Radhausausschnittkante umzulegen
- im Bereich von Türoberkante bis seitlicher Beplankung sind die
Radhausausschnittkanten umzulegen
- im Bereich von 45° hinter Radmitte bis zur seitlichen Beplankung ist der
Kunststoffinnenkotflügel hinter die umgelegte Kante zu klemmen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T105) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1850 kg bei LI 105 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 925 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 19 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL7.8855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 06.02.2017
