GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.

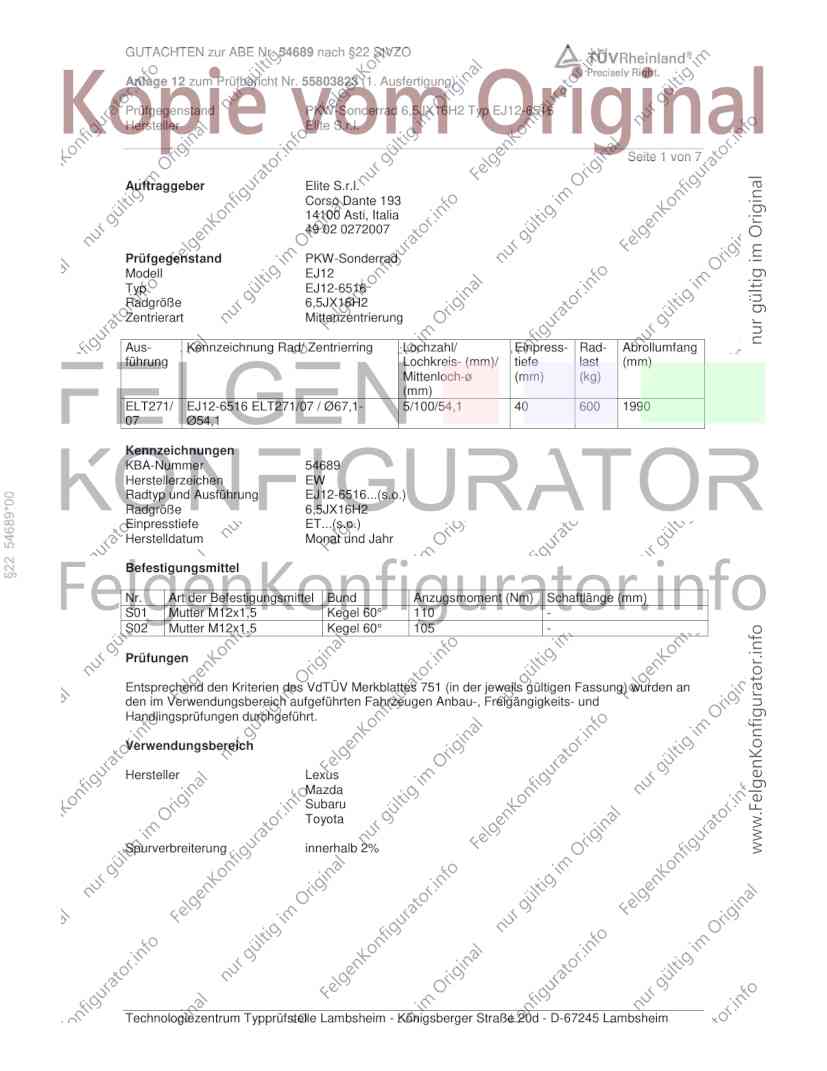

Seite 1 von 7
Auftraggeber Elite S.r.l.
Corso Dante 193
14100 Asti, Italia
49 02 0272007
Prüfgegenstand PKW-Sonderrad
Modell EJ12
Typ EJ12-6516
Radgröße 6,5JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
ELT271/ EJ12-6516 ELT271/07 / Ø67,1- 5/100/54,1 40 600 1990
07 Ø54,1
Kennzeichnungen
KBA-Nummer 54689
Herstellerzeichen EW
Radtyp und Ausführung EJ12-6516...(s.o.)
§22 54689*00
Radgröße 6,5JX16H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 105 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Lexus
Mazda
Subaru
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.

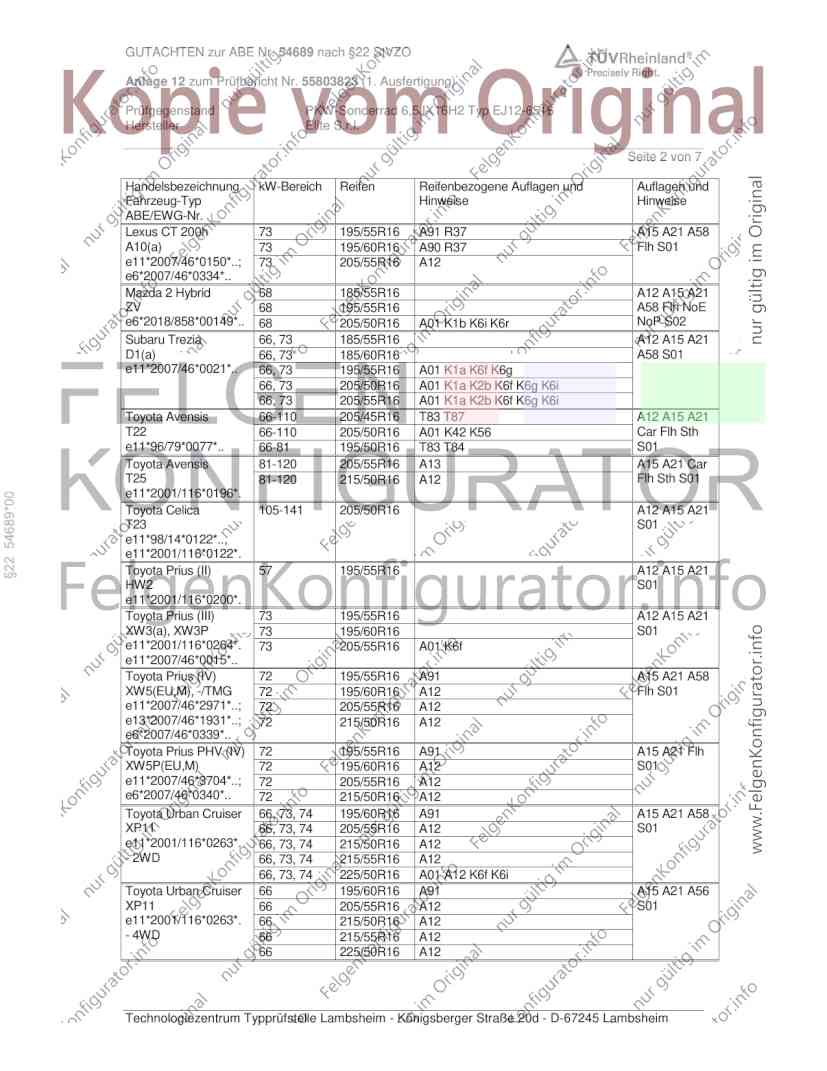

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus CT 200h 73 195/55R16 A91 R37 A15 A21 A58
A10(a) 73 195/60R16 A90 R37 Flh S01
e11*2007/46*0150*..; 73 205/55R16 A12
e6*2007/46*0334*..
Mazda 2 Hybrid 68 185/55R16 A12 A15 A21
ZV 68 195/55R16 A58 Flh NoE
e6*2018/858*00149*.. 68 205/50R16 A01 K1b K6i K6r NoP S02
Subaru Trezia 66, 73 185/55R16 A12 A15 A21
D1(a) 66, 73 185/60R16 A58 S01
e11*2007/46*0021*.. 66, 73 195/55R16 A01 K1a K6f K6g
66, 73 205/50R16 A01 K1a K2b K6f K6g K6i
66, 73 205/55R16 A01 K1a K2b K6f K6g K6i
Toyota Avensis 66-110 205/45R16 T83 T87 A12 A15 A21
T22 66-110 205/50R16 A01 K42 K56 Car Flh Sth
e11*96/79*0077*.. 66-81 195/50R16 T83 T84 S01
Toyota Avensis 81-120 205/55R16 A13 A15 A21 Car
T25 81-120 215/50R16 A12 Flh Sth S01
e11*2001/116*0196*.
§22 54689*00
Toyota Celica 105-141 205/50R16 A12 A15 A21
T23 S01
e11*98/14*0122*..,
e11*2001/116*0122*.
Toyota Prius (II) 57 195/55R16 A12 A15 A21
HW2 S01
e11*2001/116*0200*.
Toyota Prius (III) 73 195/55R16 A12 A15 A21
XW3(a), XW3P 73 195/60R16 S01
e11*2001/116*0264*. 73 205/55R16 A01 K6f
e11*2007/46*0015*..
Toyota Prius (IV) 72 195/55R16 A91 A15 A21 A58
XW5(EU,M), -/TMG 72 195/60R16 A12 Flh S01
e11*2007/46*2971*..; 72 205/55R16 A12
e13*2007/46*1931*..; 72 215/50R16 A12
e6*2007/46*0339*..
Toyota Prius PHV (IV) 72 195/55R16 A91 A15 A21 Flh
XW5P(EU,M) 72 195/60R16 A12 S01
e11*2007/46*3704*..; 72 205/55R16 A12
e6*2007/46*0340*.. 72 215/50R16 A12
Toyota Urban Cruiser 66, 73, 74 195/60R16 A91 A15 A21 A58
XP11 66, 73, 74 205/55R16 A12 S01
e11*2001/116*0263*. 66, 73, 74 215/50R16 A12
- 2WD 66, 73, 74 215/55R16 A12
66, 73, 74 225/50R16 A01 A12 K6f K6i
Toyota Urban Cruiser 66 195/60R16 A91 A15 A21 A56
XP11 66 205/55R16 A12 S01
e11*2001/116*0263*. 66 215/50R16 A12
- 4WD 66 215/55R16 A12
66 225/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.

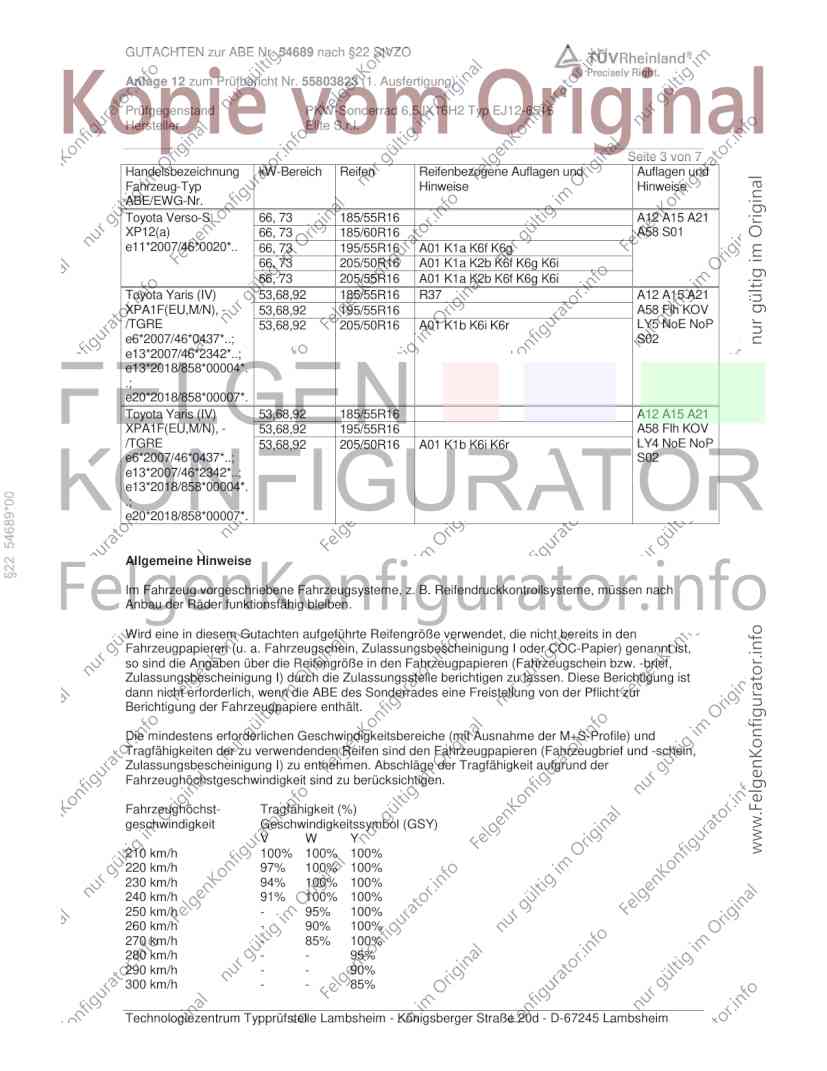

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Verso-S 66, 73 185/55R16 A12 A15 A21
XP12(a) 66, 73 185/60R16 A58 S01
e11*2007/46*0020*.. 66, 73 195/55R16 A01 K1a K6f K6g
66, 73 205/50R16 A01 K1a K2b K6f K6g K6i
66, 73 205/55R16 A01 K1a K2b K6f K6g K6i
Toyota Yaris (IV) 53,68,92 185/55R16 R37 A12 A15 A21
XPA1F(EU,M/N), - 53,68,92 195/55R16 A58 Flh KOV
/TGRE 53,68,92 205/50R16 A01 K1b K6i K6r LY5 NoE NoP
e6*2007/46*0437*..; S02
e13*2007/46*2342*..;
e13*2018/858*00004*.
.;
e20*2018/858*00007*.
Toyota Yaris (IV) 53,68,92 185/55R16 A12 A15 A21
XPA1F(EU,M/N), - 53,68,92 195/55R16 A58 Flh KOV
/TGRE 53,68,92 205/50R16 A01 K1b K6i K6r LY4 NoE NoP
e6*2007/46*0437*..; S02
e13*2007/46*2342*..;
e13*2018/858*00004*.
§22 54689*00
.;
e20*2018/858*00007*.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.

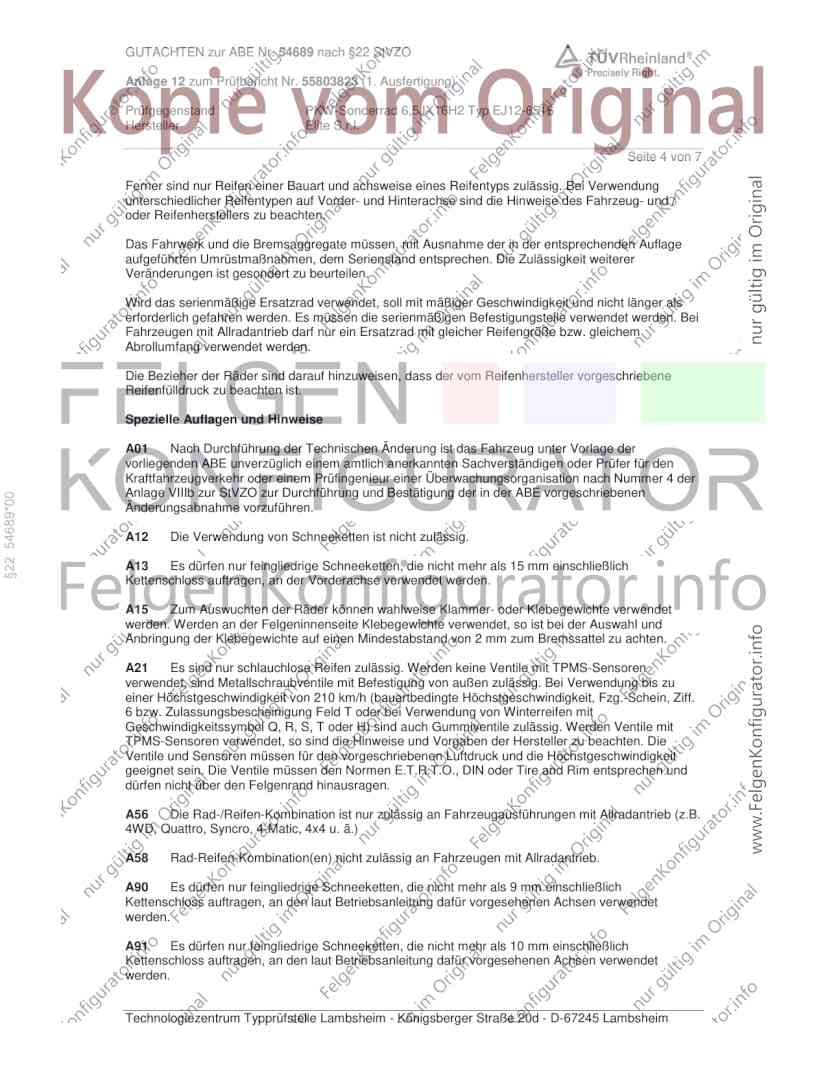

Seite 4 von 7
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
§22 54689*00
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.

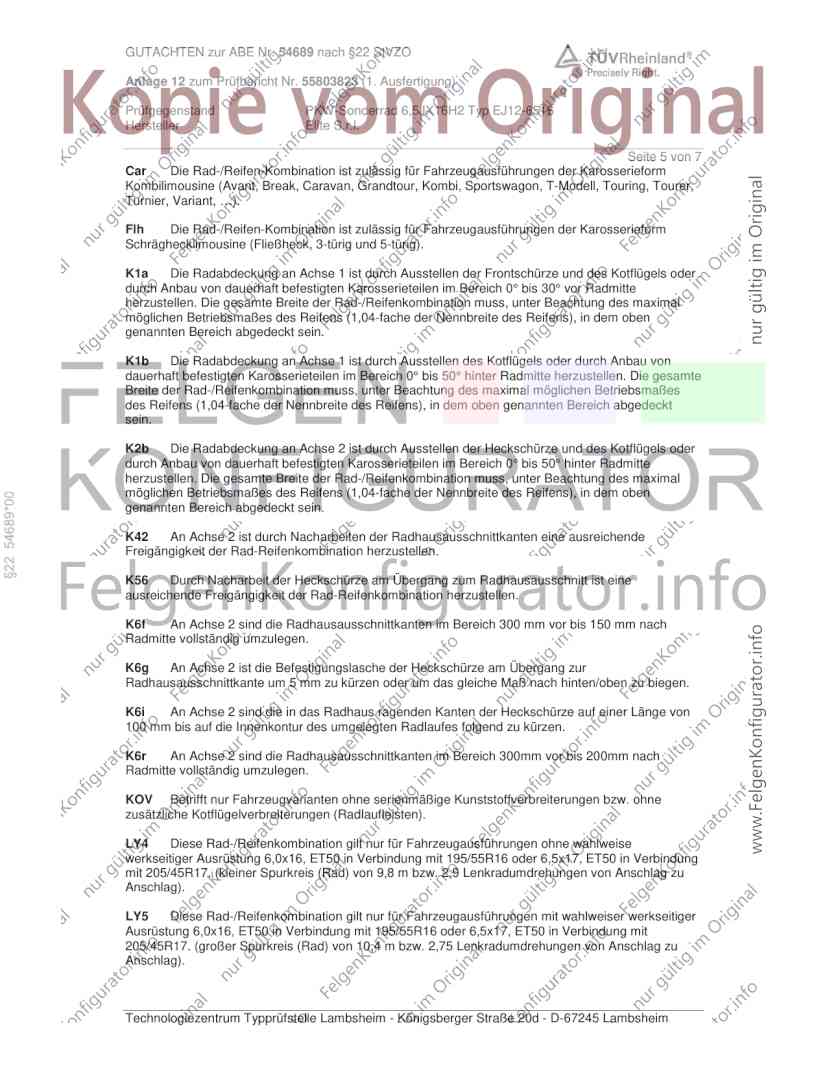

Seite 5 von 7
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
§22 54689*00
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise
werkseitiger Ausrüstung 6,0x16, ET50 in Verbindung mit 195/55R16 oder 6,5x17, ET50 in Verbindung
mit 205/45R17. (kleiner Spurkreis (Rad) von 9,8 m bzw. 2,9 Lenkradumdrehungen von Anschlag zu
Anschlag).
LY5 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET50 in Verbindung mit 195/55R16 oder 6,5x17, ET50 in Verbindung mit
205/45R17. (großer Spurkreis (Rad) von 10,4 m bzw. 2,75 Lenkradumdrehungen von Anschlag zu
Anschlag).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.
Seite 6 von 7
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§22 54689*00
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Mai 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2022.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54689 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55803823 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5JX16H2 Typ EJ12-6516
Hersteller Elite S.r.l.
Seite 7 von 7
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Mai 2023
Schmidt 00409265.DOC JR-CS
§22 54689*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
