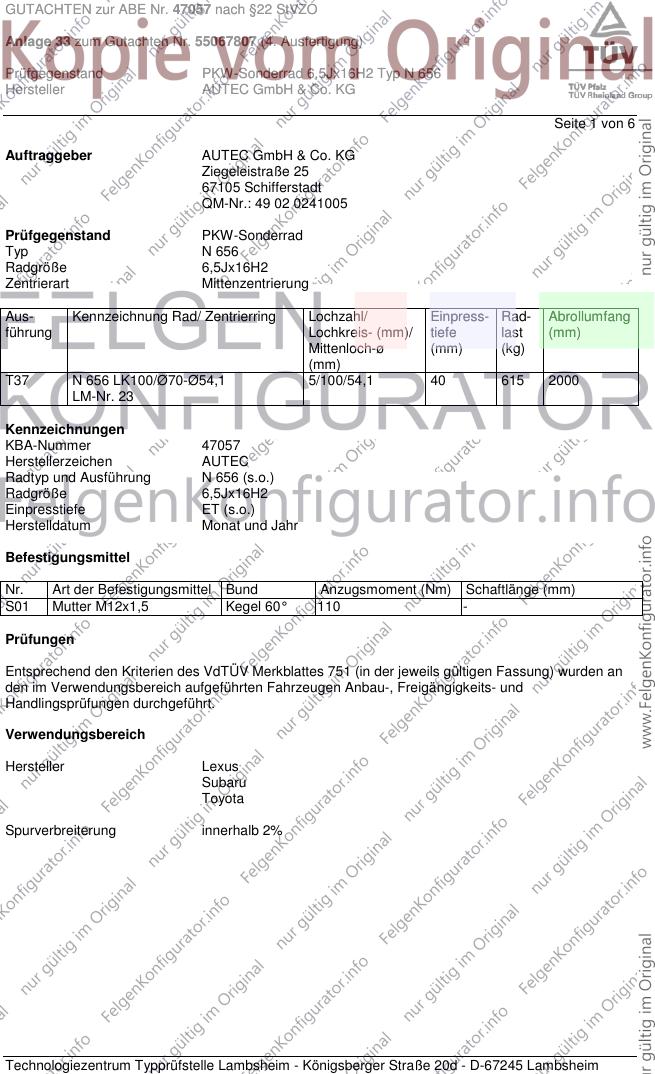

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
T37 N 656 LK100/Ø70-Ø54,1 5/100/54,1 40 615 2000
LM-Nr. 23
Kennzeichnungen
KBA-Nummer 47057
Herstellerzeichen AUTEC
Radtyp und Ausführung N 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Lexus
Subaru
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 6

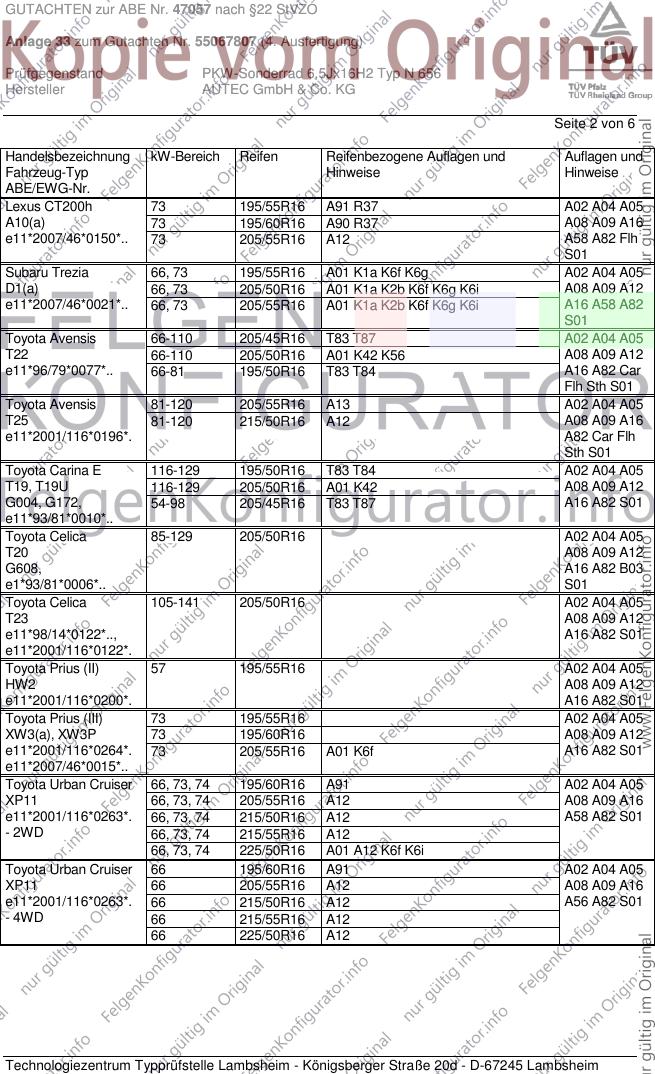

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus CT200h 73 195/55R16 A91 R37 A02 A04 A05
A10(a) 73 195/60R16 A90 R37 A08 A09 A16
e11*2007/46*0150*.. 73 205/55R16 A12 A58 A82 Flh
S01
Subaru Trezia 66, 73 195/55R16 A01 K1a K6f K6g A02 A04 A05
D1(a) 66, 73 205/50R16 A01 K1a K2b K6f K6g K6i A08 A09 A12
e11*2007/46*0021*.. 66, 73 205/55R16 A01 K1a K2b K6f K6g K6i A16 A58 A82
S01
Toyota Avensis 66-110 205/45R16 T83 T87 A02 A04 A05
T22 66-110 205/50R16 A01 K42 K56 A08 A09 A12
e11*96/79*0077*.. 66-81 195/50R16 T83 T84 A16 A82 Car
Flh Sth S01
Toyota Avensis 81-120 205/55R16 A13 A02 A04 A05
T25 81-120 215/50R16 A12 A08 A09 A16
e11*2001/116*0196*. A82 Car Flh
Sth S01
Toyota Carina E 116-129 195/50R16 T83 T84 A02 A04 A05
T19, T19U 116-129 205/50R16 A01 K42 A08 A09 A12
G004, G172, 54-98 205/45R16 T83 T87 A16 A82 S01
e11*93/81*0010*..
Toyota Celica 85-129 205/50R16 A02 A04 A05
T20 A08 A09 A12
G608, A16 A82 B03
e1*93/81*0006*.. S01
Toyota Celica 105-141 205/50R16 A02 A04 A05
T23 A08 A09 A12
e11*98/14*0122*.., A16 A82 S01
e11*2001/116*0122*.
Toyota Prius (II) 57 195/55R16 A02 A04 A05
HW2 A08 A09 A12
e11*2001/116*0200*. A16 A82 S01
Toyota Prius (III) 73 195/55R16 A02 A04 A05
XW3(a), XW3P 73 195/60R16 A08 A09 A12
e11*2001/116*0264*. 73 205/55R16 A01 K6f A16 A82 S01
e11*2007/46*0015*..
Toyota Urban Cruiser 66, 73, 74 195/60R16 A91 A02 A04 A05
XP11 66, 73, 74 205/55R16 A12 A08 A09 A16
e11*2001/116*0263*. 66, 73, 74 215/50R16 A12 A58 A82 S01
- 2WD 66, 73, 74 215/55R16 A12
66, 73, 74 225/50R16 A01 A12 K6f K6i
Toyota Urban Cruiser 66 195/60R16 A91 A02 A04 A05
XP11 66 205/55R16 A12 A08 A09 A16
e11*2001/116*0263*. 66 215/50R16 A12 A56 A82 S01
- 4WD 66 215/55R16 A12
66 225/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 6

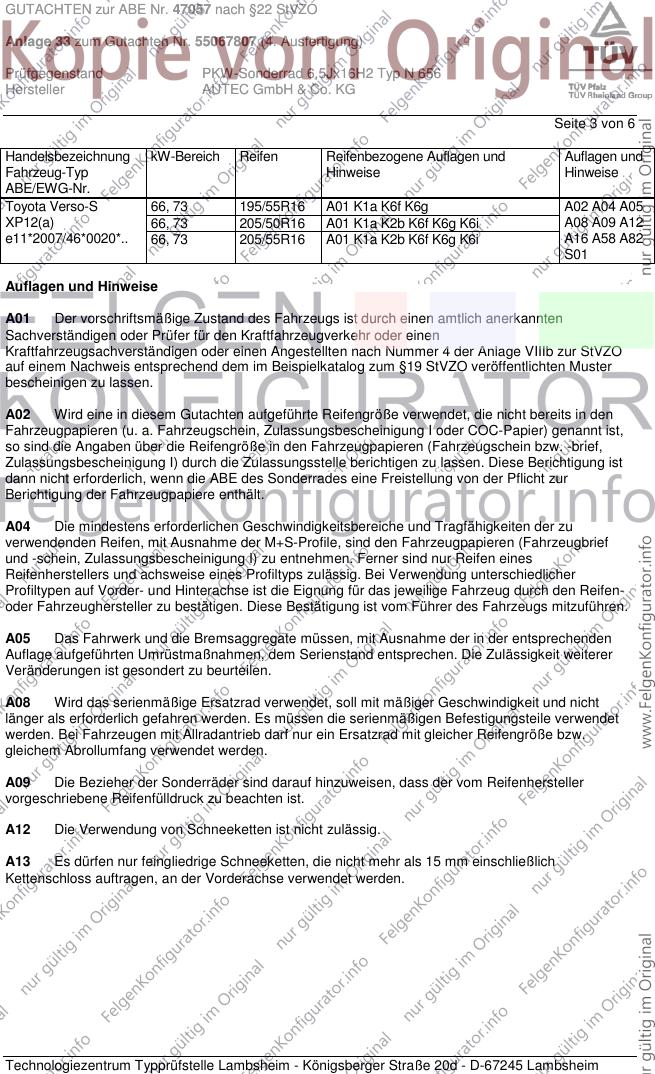

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Verso-S 66, 73 195/55R16 A01 K1a K6f K6g A02 A04 A05
XP12(a) 66, 73 205/50R16 A01 K1a K2b K6f K6g K6i A08 A09 A12
e11*2007/46*0020*.. 66, 73 205/55R16 A01 K1a K2b K6f K6g K6i A16 A58 A82
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 6

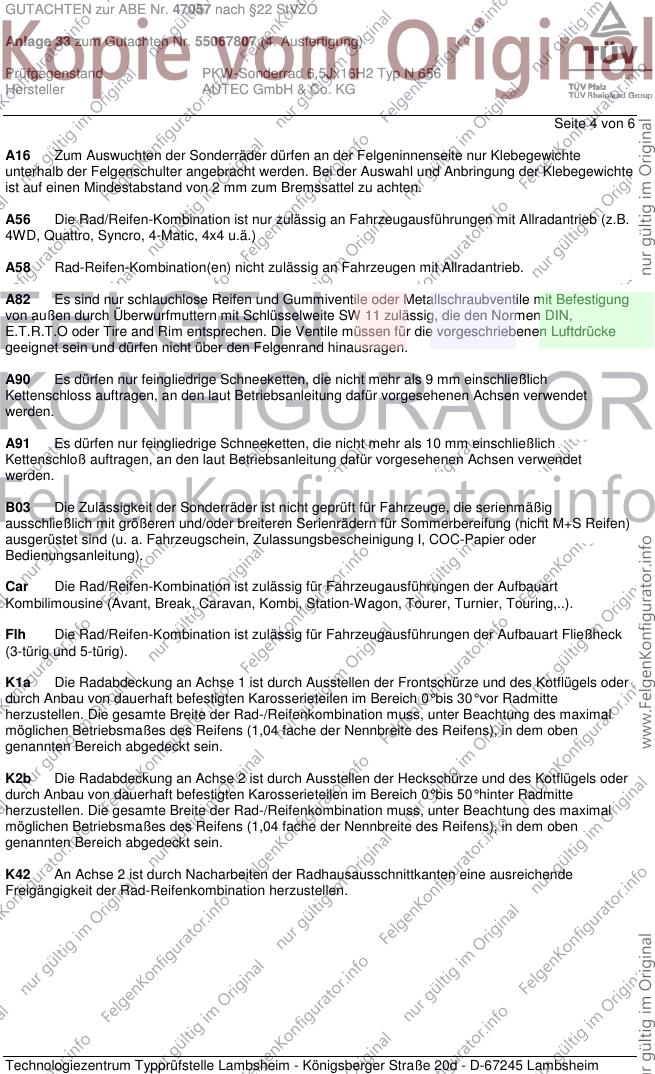

A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 6

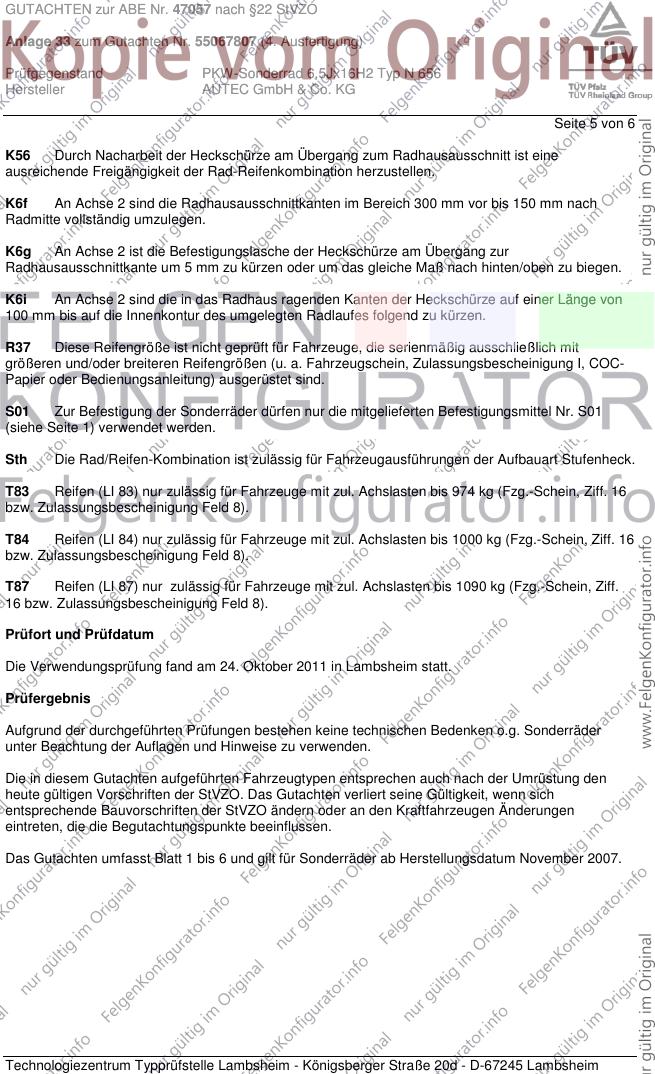

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55067807 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 6

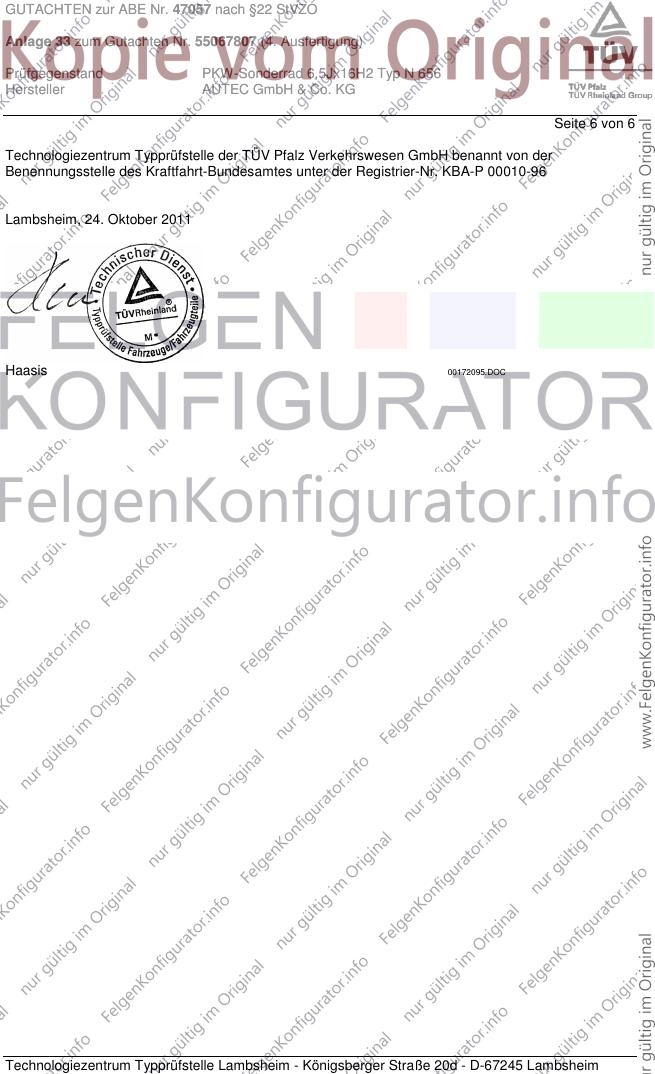

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 24. Oktober 2011
Haasis 00172095.DOC
