Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 17
Fahrzeughersteller : SUZUKI, TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
51143360 PCD 114,3 ohne 60,1 850 2380 04/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : JT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : NZ; ((nur VIN NR.: TSM...))
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : NZ
110 Nm für Typ : JT
Verkaufsbezeichnung: GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JT e4*2001/116*0091*.. 78 - 171 225/60R18 100 11A; 22I; 24J; 24M 2-türig; 4-türig;
235/50R18 97 11A; 22I; 24C; 24M 10B; 11B; 11G; 11H;
235/55R18 100 11A; 22I; 24C; 24M 12A; 51A; 71C; 71K;
245/50R18 100 11A; 22B; 24C; 24D 723; 73C; 74A
255/45R18 99 11A; 22I; 24C; 24M
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NZ e4*2007/46*0155*.. 100 215/35R18 80 11A; 21B; 22B; 24C; Frontantrieb;
244; 247; 260; 273 Radschrauben;
225/35R18 83 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
24D; 260; 274 12A; 51A; 71C; 71K;
723; 729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : XC1(EU,M); AZ1 (Flachbund lose)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : AL2(EU,M) (Serie Flachb. lose)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : E15UT(a)MS1; E15UTN(a); S19(a); XW4(a); XE2(a);
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 17
HXU3(a); XA3(a); XU3(a); AX1T(EU,M); T25; AX1T(EU,M)-TMG;
E15J(a); AR2; M2; R1; T27; E15UT(a); A2; XA4(EU,M); XW3(a)
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : A2; R1; T25; XA3(a)
110 Nm für Typ : M2
115 Nm für Typ : E15J(a) erhöhtes Anzugsmoment; E15UT(a)
erhöhtes Anzugsmoment; E15UT(a)MS1 erhöhtes Anzugsmoment;
E15UTN(a) erhöhtes Anzugsmoment
135 Nm für Typ : AL2(EU,M) erhöhtes Anzugsmoment; AR2 erhöhtes
Anzugsmoment; HXU3(a) erhöhtes Anzugsmoment; S19(a) erhöhtes
Anzugsmoment; T27 erhöhtes Anzugsmoment; XA3(a) erhöhtes
Anzugsmoment; XA4(EU,M) erhöhtes Anzugsmoment; XE2(a)
erhöhtes Anzugsmoment; XU3(a) erhöhtes Anzugsmoment; XW3(a)
erhöhtes Anzugsmoment; XW4(a) erhöhtes Anzugsmoment
140 Nm für Typ : AX1T(EU,M) erhöhtes Anzugsmoment;
AX1T(EU,M)-TMG erhöhtes Anzugsmoment; XC1(EU,M) erhöhtes
Anzugsmoment
160 Nm für Typ : AZ1 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 215/40R18 89 11A; 21P; 21S; 22I; erhöhtes
E15UT(a) e11*2001/116*0305*.. 24J; 24M Anzugsmoment
115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. 225/40R18 88 11A; 21P; 21T; 22B; e11*2001/116*0305*13;
1 e11*2007/46*0019*.. 24D; 24J 2-türig; 4-türig;
E15UTN(a)
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
E15UT(a) e11*2001/116*0305*.. 66 - 73 215/40R18 89 11A; 24J; 248; 26B; erhöhtes
26N; 27I Anzugsmoment
115 Nm; AURIS
TOURING
225/40R18 88 11A; 24C; 248; 26B; SPORTS; ab
26J; 27B; 27H e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
E15UT(a) e11*2001/116*0305*.. 82 - 97 215/40R18 89 11A; 24J; 248; 26B; erhöhtes
26N Anzugsmoment
115 Nm; AURIS
TOURING
225/40R18 88 11A; 24C; 248; 26B; SPORTS; ab
26J; 27H; 27I e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 3 von 17

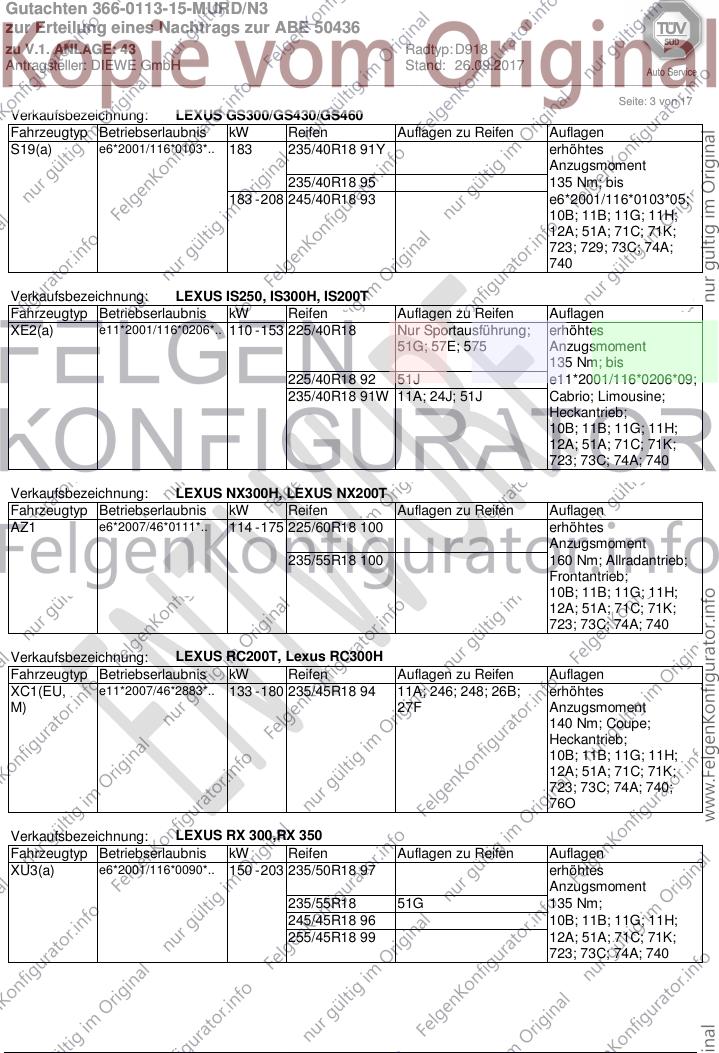

Verkaufsbezeichnung: LEXUS GS300/GS430/GS460
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S19(a) e6*2001/116*0103*.. 183 235/40R18 91Y erhöhtes
Anzugsmoment
235/40R18 95 135 Nm; bis
183 - 208 245/40R18 93 e6*2001/116*0103*05;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 729; 73C; 74A;
740
Verkaufsbezeichnung: LEXUS IS250, IS300H, IS200T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 225/40R18 Nur Sportausführung; erhöhtes
51G; 57E; 575 Anzugsmoment
135 Nm; bis
225/40R18 92 51J e11*2001/116*0206*09;
235/40R18 91W 11A; 24J; 51J Cabrio; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Verkaufsbezeichnung: LEXUS NX300H, LEXUS NX200T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AZ1 e6*2007/46*0111*.. 114 - 175 225/60R18 100 erhöhtes
Anzugsmoment
235/55R18 100 160 Nm; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Verkaufsbezeichnung: LEXUS RC200T, Lexus RC300H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XC1(EU, e11*2007/46*2883*.. 133 - 180 235/45R18 94 11A; 246; 248; 26B; erhöhtes
M) 27F Anzugsmoment
140 Nm; Coupe;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740;
76O
Verkaufsbezeichnung: LEXUS RX 300,RX 350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XU3(a) e6*2001/116*0090*.. 150 - 203 235/50R18 97 erhöhtes
Anzugsmoment
235/55R18 51G 135 Nm;
245/45R18 96 10B; 11B; 11G; 11H;
255/45R18 99 12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 4 von 17

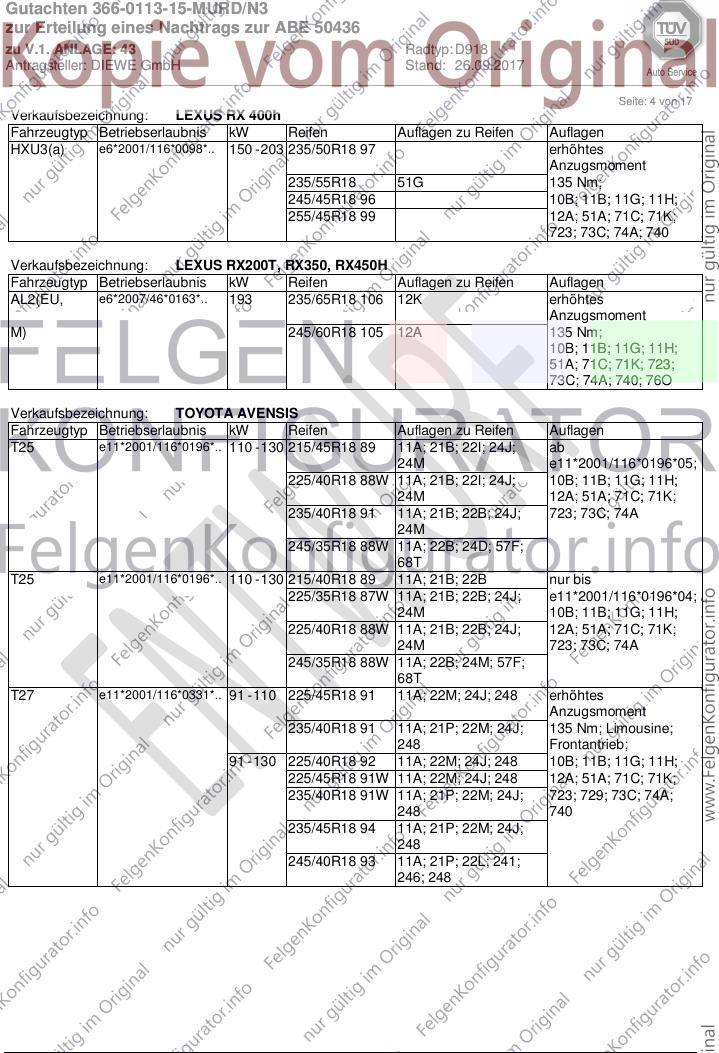

Verkaufsbezeichnung: LEXUS RX 400h
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HXU3(a) e6*2001/116*0098*.. 150 - 203 235/50R18 97 erhöhtes
Anzugsmoment
235/55R18 51G 135 Nm;
245/45R18 96 10B; 11B; 11G; 11H;
255/45R18 99 12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Verkaufsbezeichnung: LEXUS RX200T, RX350, RX450H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AL2(EU, e6*2007/46*0163*.. 193 235/65R18 106 12K erhöhtes
Anzugsmoment
M) 245/60R18 105 12A 135 Nm;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 723;
73C; 74A; 740; 76O
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/45R18 89 11A; 21B; 22I; 24J; ab
24M e11*2001/116*0196*05;
225/40R18 88W 11A; 21B; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
235/40R18 91 11A; 21B; 22B; 24J; 723; 73C; 74A
24M
245/35R18 88W 11A; 22B; 24D; 57F;
68T
T25 e11*2001/116*0196*.. 110 - 130 215/40R18 89 11A; 21B; 22B nur bis
225/35R18 87W 11A; 21B; 22B; 24J; e11*2001/116*0196*04;
24M 10B; 11B; 11G; 11H;
225/40R18 88W 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M 723; 73C; 74A
245/35R18 88W 11A; 22B; 24M; 57F;
68T
T27 e11*2001/116*0331*.. 91 - 110 225/45R18 91 11A; 22M; 24J; 248 erhöhtes
Anzugsmoment
235/40R18 91 11A; 21P; 22M; 24J; 135 Nm; Limousine;
248 Frontantrieb;
91 - 130 225/40R18 92 11A; 22M; 24J; 248 10B; 11B; 11G; 11H;
225/45R18 91W 11A; 22M; 24J; 248 12A; 51A; 71C; 71K;
235/40R18 91W 11A; 21P; 22M; 24J; 723; 729; 73C; 74A;
248 740
235/45R18 94 11A; 21P; 22M; 24J;
248
245/40R18 93 11A; 21P; 22L; 241;
246; 248
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 5 von 17
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T27 e11*2001/116*0331*.. 91 - 130 225/40R18 92 11A; 22M; 24J; 248 erhöhtes
Anzugsmoment
225/45R18 91 11A; 22M; 24J; 248 135 Nm; Kombi;
235/40R18 91 11A; 21P; 22M; 24J; Frontantrieb;
248 10B; 11B; 11G; 11H;
235/45R18 94 11A; 21P; 22M; 24J; 12A; 51A; 71C; 71K;
248 723; 729; 73C; 74A;
245/40R18 93 11A; 21P; 22L; 241; 740
246; 248
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 225/40R18 91W 11A; 21B; 22B; 22L; Frontantrieb;
e6*98/14*0083*.. 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.. 72 - 85 225/50R18 95 11A; 24C; 244; 247; erhöhtes
M) 26B; 26J; 27B; 27F Anzugsmoment
140 Nm; Allradantrieb;
AX1T(EU, e13*2007/46*1765*.. 235/45R18 94 11A; 24C; 244; 247; Frontantrieb;
M)-TMG 26B; 26J; 27B; 27F 10B; 11B; 11G; 11H;
235/50R18 97 11A; 24C; 24D; 26B; 12A; 51A; 71C; 71K;
26J; 27B; 27F 723; 73C; 74A; 740
245/45R18 96 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
255/45R18 99 11A; 24C; 24D; 26B;
26J; 27B; 27F
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 215/40R18 89 10B; 11B; 11G; 11H;
215/45R18 89 12A; 51A; 71C; 71K;
225/40R18 91 11A; 22I; 24J; 24M 723; 73C; 74A
235/40R18 91 11A; 22I; 24J; 24M
Verkaufsbezeichnung: TOYOTA Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW4(a) e11*2007/46*0157*.. 73 215/45R18 89 11A; 26P; 27I erhöhtes
Anzugsmoment
235/40R18 91 11A; 24J; 248; 26B; 135 Nm; Prius Plus;
26N; 27B; 67Q Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 6 von 17

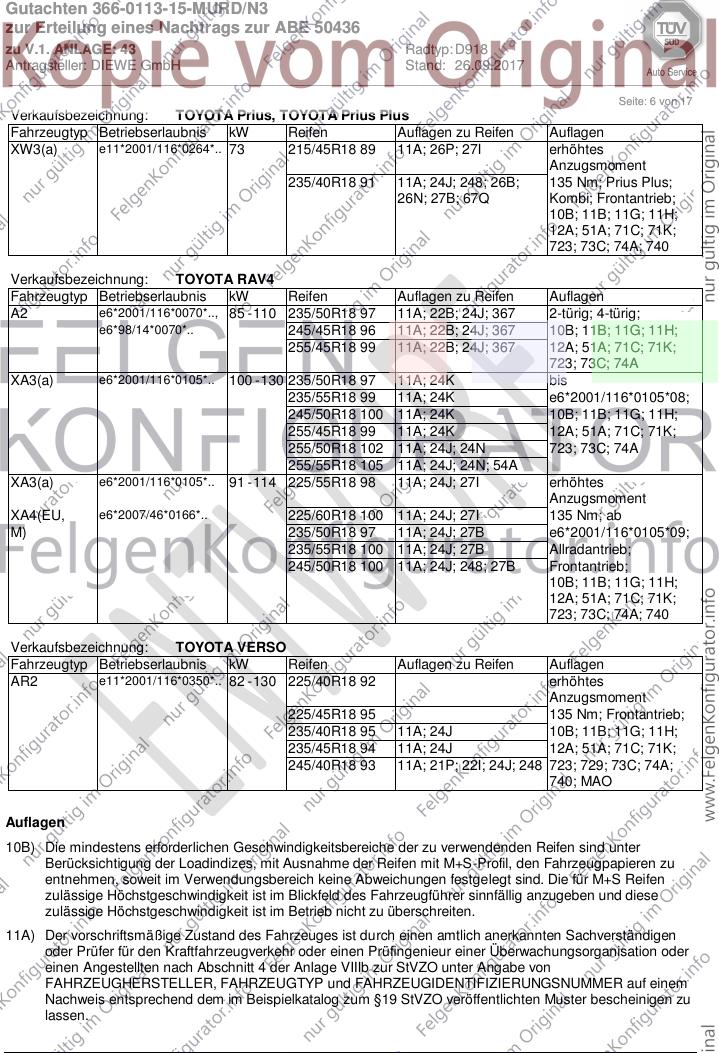

Verkaufsbezeichnung: TOYOTA Prius, TOYOTA Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3(a) e11*2001/116*0264*.. 73 215/45R18 89 11A; 26P; 27I erhöhtes
Anzugsmoment
235/40R18 91 11A; 24J; 248; 26B; 135 Nm; Prius Plus;
26N; 27B; 67Q Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 235/50R18 97 11A; 22B; 24J; 367 2-türig; 4-türig;
e6*98/14*0070*.. 245/45R18 96 11A; 22B; 24J; 367 10B; 11B; 11G; 11H;
255/45R18 99 11A; 22B; 24J; 367 12A; 51A; 71C; 71K;
723; 73C; 74A
XA3(a) e6*2001/116*0105*.. 100 - 130 235/50R18 97 11A; 24K bis
235/55R18 99 11A; 24K e6*2001/116*0105*08;
245/50R18 100 11A; 24K 10B; 11B; 11G; 11H;
255/45R18 99 11A; 24K 12A; 51A; 71C; 71K;
255/50R18 102 11A; 24J; 24N 723; 73C; 74A
255/55R18 105 11A; 24J; 24N; 54A
XA3(a) e6*2001/116*0105*.. 91 - 114 225/55R18 98 11A; 24J; 27I erhöhtes
Anzugsmoment
XA4(EU, e6*2007/46*0166*.. 225/60R18 100 11A; 24J; 27I 135 Nm; ab
M) 235/50R18 97 11A; 24J; 27B e6*2001/116*0105*09;
235/55R18 100 11A; 24J; 27B Allradantrieb;
245/50R18 100 11A; 24J; 248; 27B Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 740
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 82 - 130 225/40R18 92 erhöhtes
Anzugsmoment
225/45R18 95 135 Nm; Frontantrieb;
235/40R18 95 11A; 24J 10B; 11B; 11G; 11H;
235/45R18 94 11A; 24J 12A; 51A; 71C; 71K;
245/40R18 93 11A; 21P; 22I; 24J; 248 723; 729; 73C; 74A;
740; MAO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 7 von 17

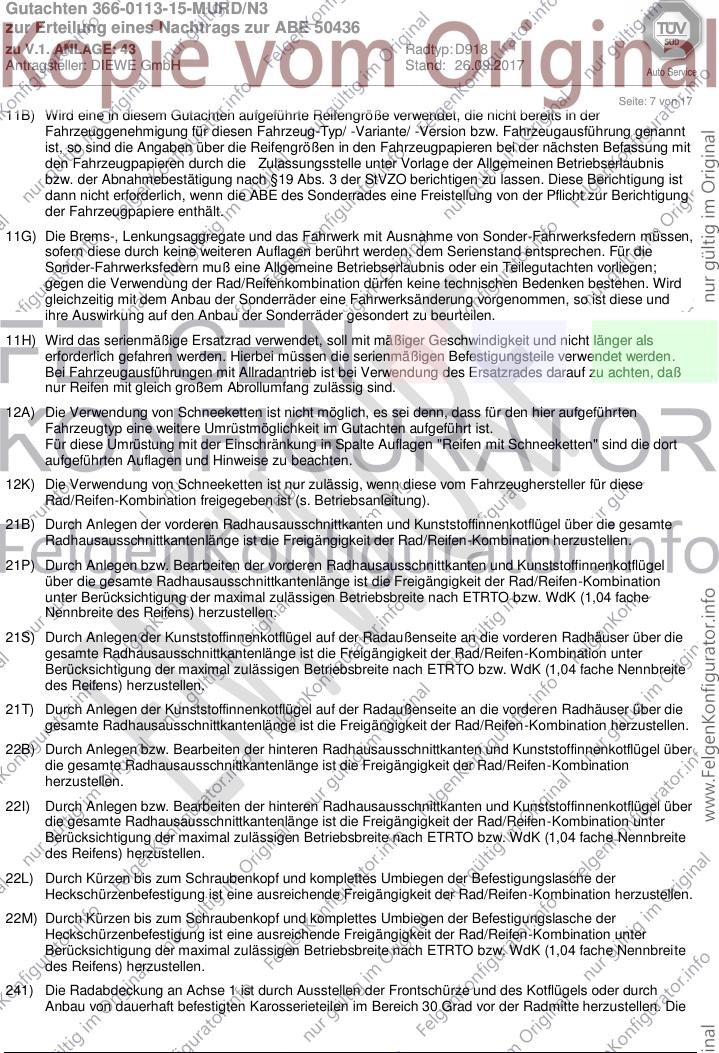

11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 8 von 17

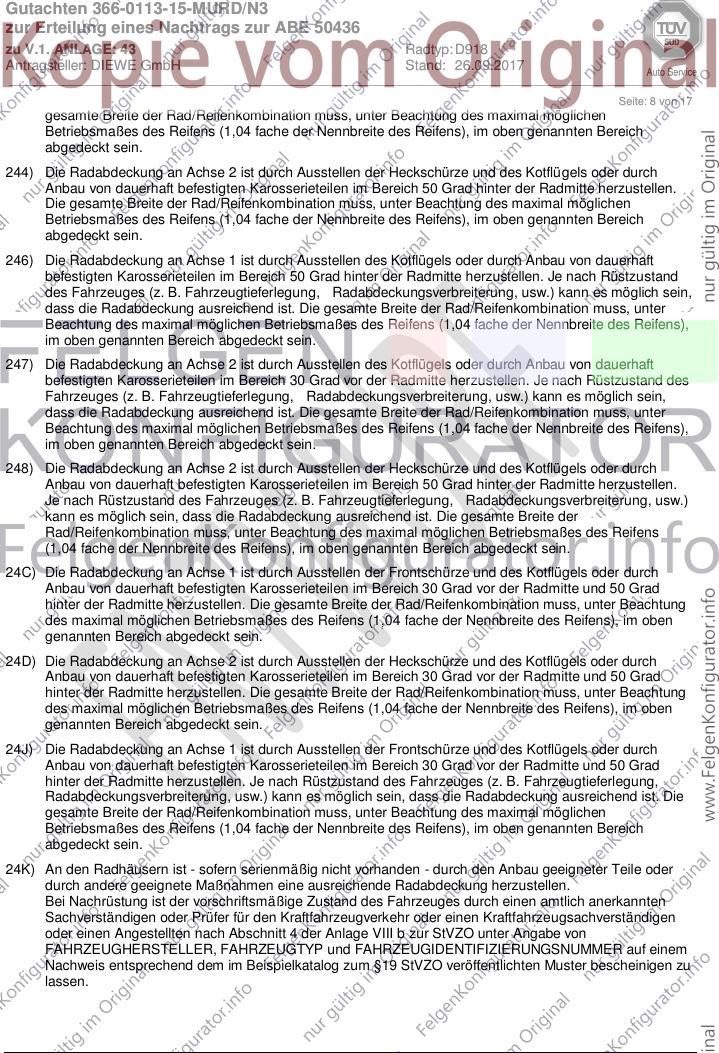

gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 9 von 17
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

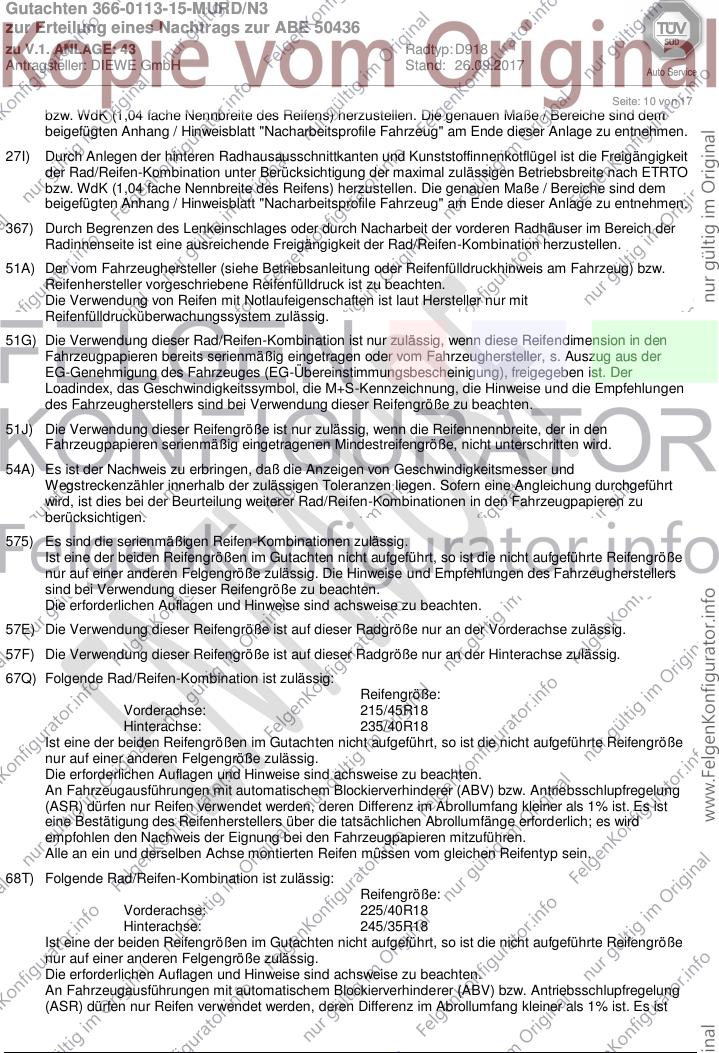

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
274) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 28,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 10 von 17
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
67Q) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R18
Hinterachse: 235/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 11 von 17
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an
der Vorderachse nicht zulässig.
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 12 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1765*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 13 von 17
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XW4(a)
Genehm.Nr.: e11*2007/46*0157*..
Handelsbez.: TOYOTA Prius Plus
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 260 y = 240 VA
26B x = 310 y = 290 VA
27I x = 240 y = 330 HA
27B x = 290 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 290 8 VA
26J x = 310 y = 290 13 VA
27H x = 290 y = 380 8 HA
27F x = 290 y = 380 9 HA
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________

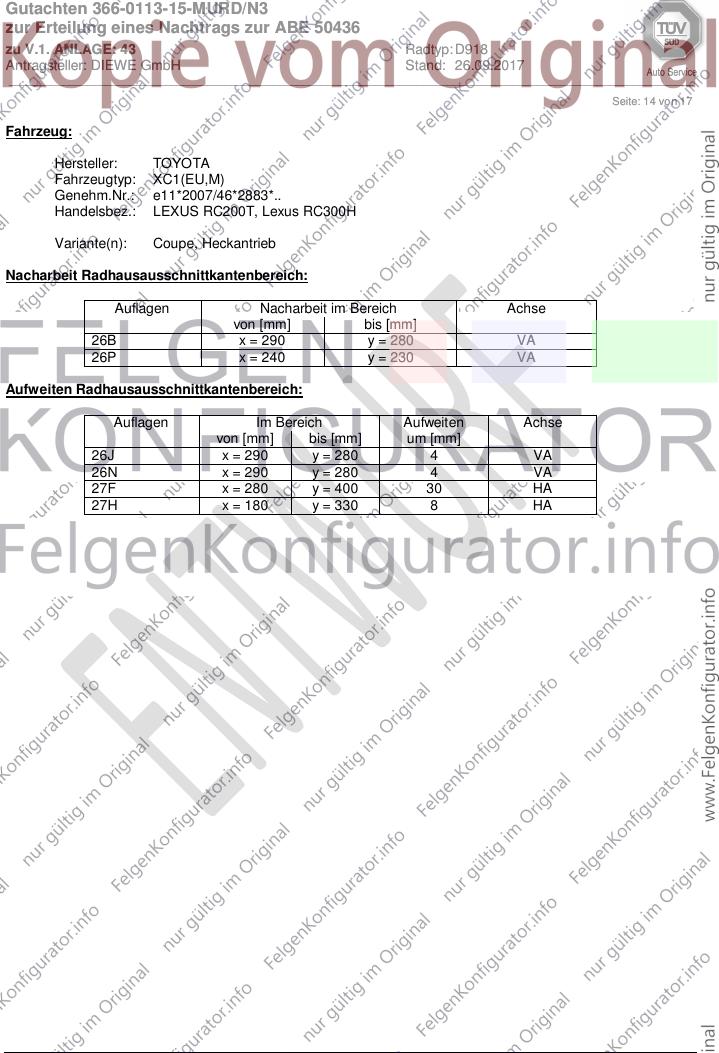

Seite: 14 von 17
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XC1(EU,M)
Genehm.Nr.: e11*2007/46*2883*..
Handelsbez.: LEXUS RC200T, Lexus RC300H
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 280 VA
26P x = 240 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 280 4 VA
26N x = 290 y = 280 4 VA
27F x = 280 y = 400 30 HA
27H x = 180 y = 330 8 HA
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 15 von 17
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA3(a)
Genehm.Nr.: e6*2001/116*0105*..
Handelsbez.: TOYOTA RAV4
Variante(n): ab e6*2001/116*0105*09
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________
Seite: 16 von 17
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e11*2007/46*3641*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Gutachten 366-0113-15-MURD/N3
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 43 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 26.09.2017
__________________________________________________________________________________________________________________

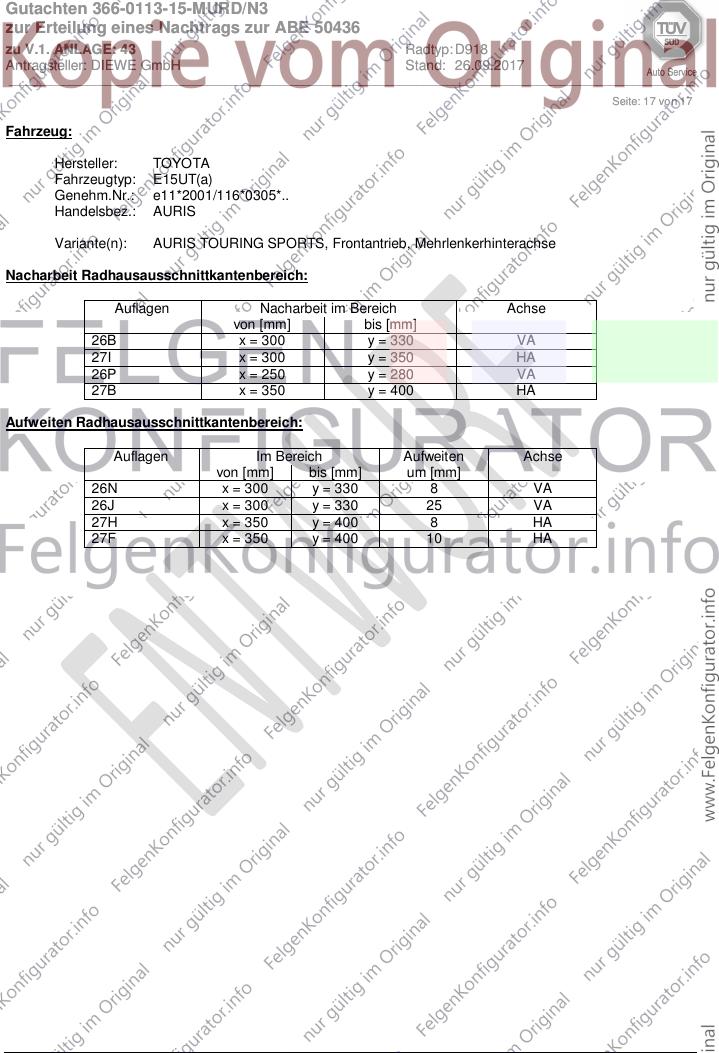

Seite: 17 von 17
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: E15UT(a)
Genehm.Nr.: e11*2001/116*0305*..
Handelsbez.: AURIS
Variante(n): AURIS TOURING SPORTS, Frontantrieb, Mehrlenkerhinterachse
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 330 VA
27I x = 300 y = 350 HA
26P x = 250 y = 280 VA
27B x = 350 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 330 8 VA
26J x = 300 y = 330 25 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 10 HA
