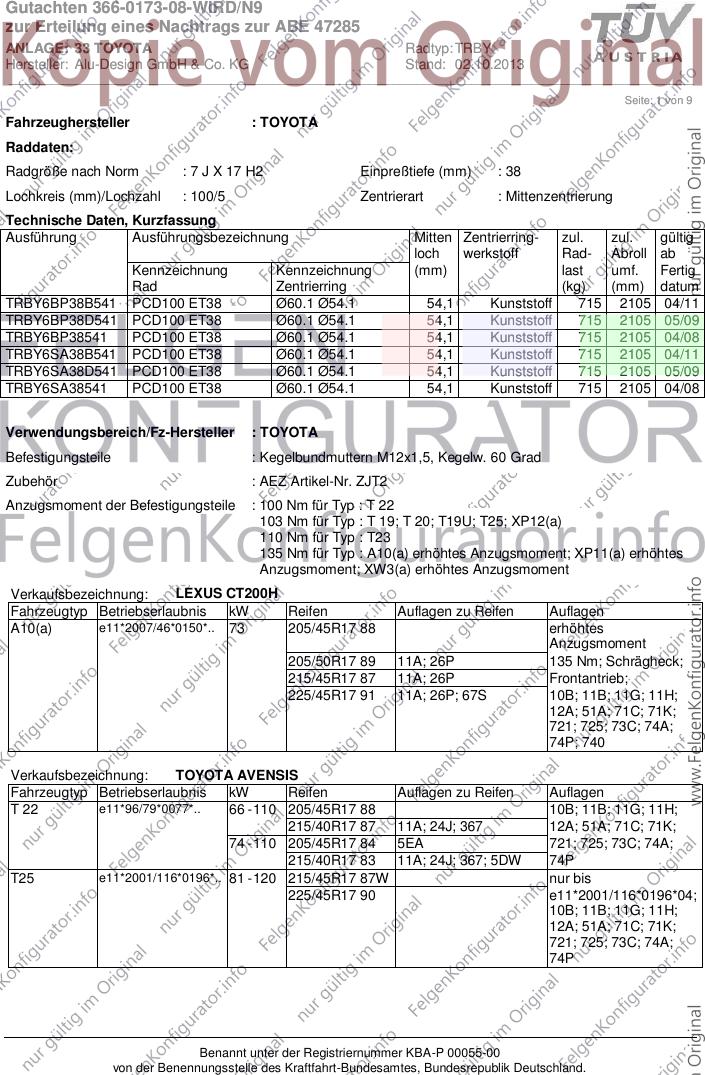

Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRBY6BP38B541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 04/11
TRBY6BP38D541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 05/09
TRBY6BP38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 04/08
TRBY6SA38B541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 04/11
TRBY6SA38D541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 05/09
TRBY6SA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 715 2105 04/08
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT2
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : T 22
103 Nm für Typ : T 19; T 20; T19U; T25; XP12(a)
110 Nm für Typ : T23
135 Nm für Typ : A10(a) erhöhtes Anzugsmoment; XP11(a) erhöhtes
Anzugsmoment; XW3(a) erhöhtes Anzugsmoment
Verkaufsbezeichnung: LEXUS CT200H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A10(a) e11*2007/46*0150*.. 73 205/45R17 88 erhöhtes
Anzugsmoment
205/50R17 89 11A; 26P 135 Nm; Schrägheck;
215/45R17 87 11A; 26P Frontantrieb;
225/45R17 91 11A; 26P; 67S 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 22 e11*96/79*0077*.. 66 - 110 205/45R17 88 10B; 11B; 11G; 11H;
215/40R17 87 11A; 24J; 367 12A; 51A; 71C; 71K;
74 - 110 205/45R17 84 5EA 721; 725; 73C; 74A;
215/40R17 83 11A; 24J; 367; 5DW 74P
T25 e11*2001/116*0196*.. 81 - 120 215/45R17 87W nur bis
225/45R17 90 e11*2001/116*0196*04;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________

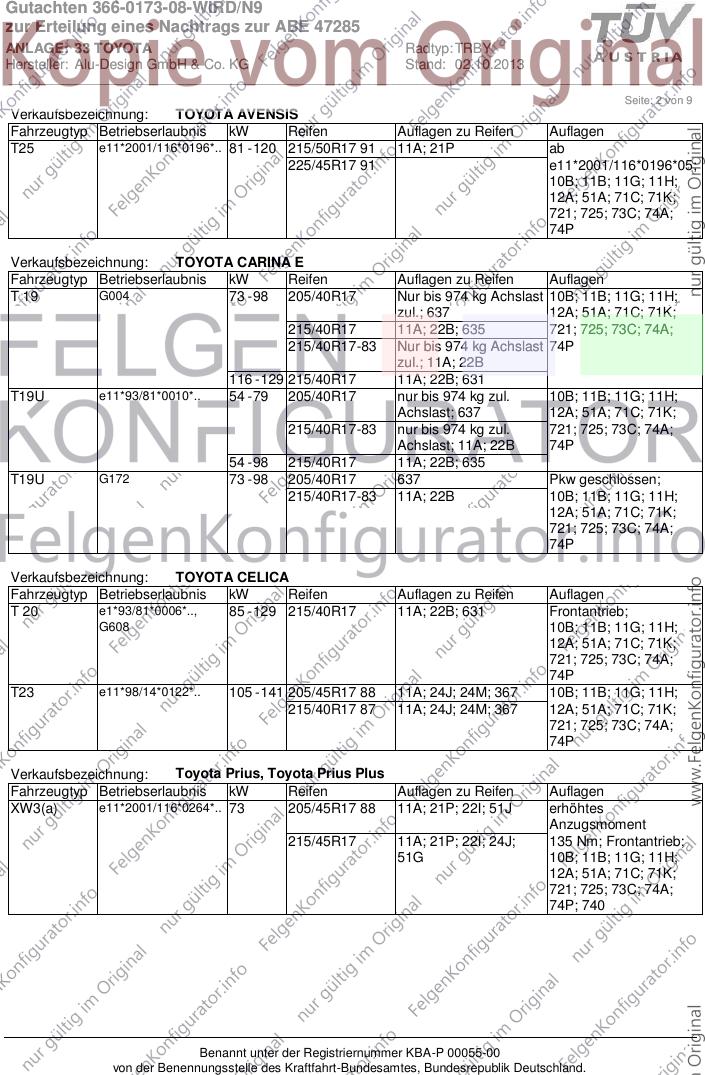

Seite: 2 von 9
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 81 - 120 215/50R17 91 11A; 21P ab
225/45R17 91 e11*2001/116*0196*05;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA CARINA E
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 19 G004 73 - 98 205/40R17 Nur bis 974 kg Achslast 10B; 11B; 11G; 11H;
zul.; 637 12A; 51A; 71C; 71K;
215/40R17 11A; 22B; 635 721; 725; 73C; 74A;
215/40R17-83 Nur bis 974 kg Achslast 74P
zul.; 11A; 22B
116 - 129 215/40R17 11A; 22B; 631
T19U e11*93/81*0010*.. 54 - 79 205/40R17 nur bis 974 kg zul. 10B; 11B; 11G; 11H;
Achslast; 637 12A; 51A; 71C; 71K;
215/40R17-83 nur bis 974 kg zul. 721; 725; 73C; 74A;
Achslast; 11A; 22B 74P
54 - 98 215/40R17 11A; 22B; 635
T19U G172 73 - 98 205/40R17 637 Pkw geschlossen;
215/40R17-83 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA CELICA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 20 e1*93/81*0006*.., 85 - 129 215/40R17 11A; 22B; 631 Frontantrieb;
G608 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T23 e11*98/14*0122*.. 105 - 141 205/45R17 88 11A; 24J; 24M; 367 10B; 11B; 11G; 11H;
215/40R17 87 11A; 24J; 24M; 367 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: Toyota Prius, Toyota Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3(a) e11*2001/116*0264*.. 73 205/45R17 88 11A; 21P; 22I; 51J erhöhtes
Anzugsmoment
215/45R17 11A; 21P; 22I; 24J; 135 Nm; Frontantrieb;
51G 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________
Seite: 3 von 9

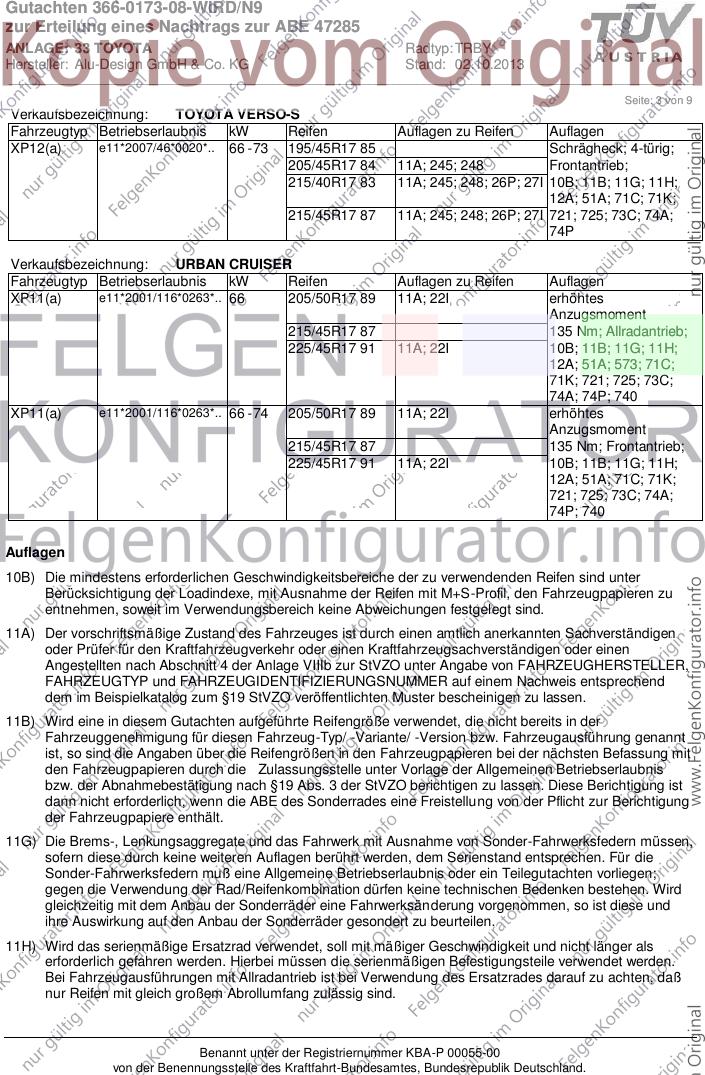

Verkaufsbezeichnung: TOYOTA VERSO-S
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP12(a) e11*2007/46*0020*.. 66 - 73 195/45R17 85 Schrägheck; 4-türig;
205/45R17 84 11A; 245; 248 Frontantrieb;
215/40R17 83 11A; 245; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
215/45R17 87 11A; 245; 248; 26P; 27I 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: URBAN CRUISER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP11(a) e11*2001/116*0263*.. 66 205/50R17 89 11A; 22I erhöhtes
Anzugsmoment
215/45R17 87 135 Nm; Allradantrieb;
225/45R17 91 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
XP11(a) e11*2001/116*0263*.. 66 - 74 205/50R17 89 11A; 22I erhöhtes
Anzugsmoment
215/45R17 87 135 Nm; Frontantrieb;
225/45R17 91 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________
Seite: 4 von 9
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________

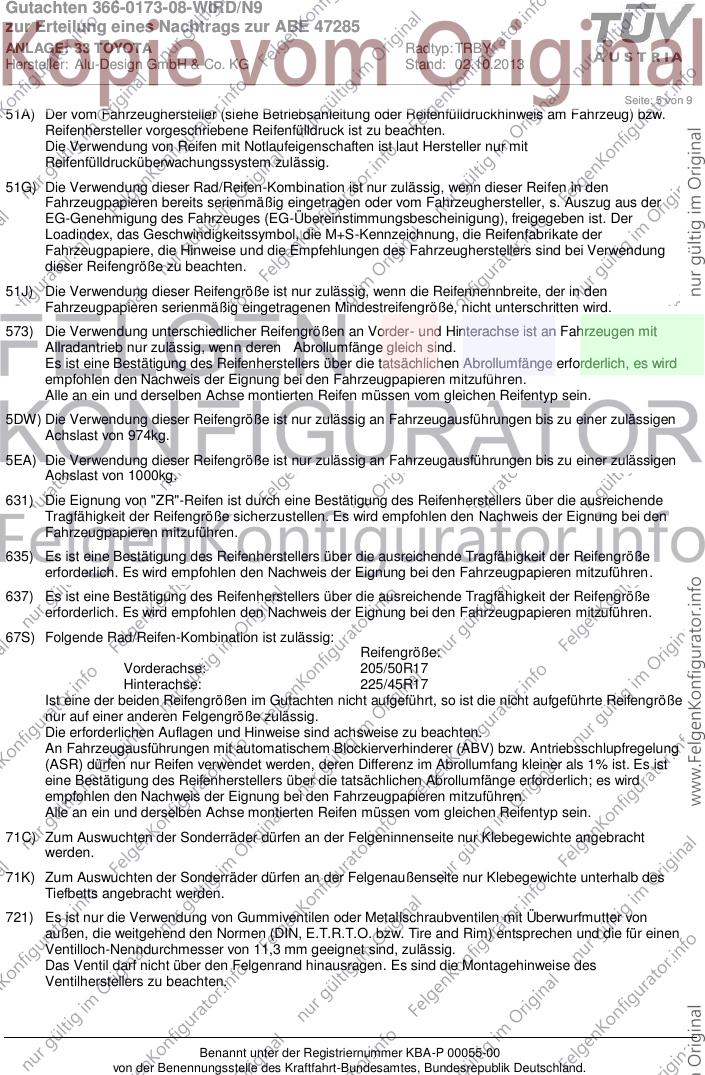

Seite: 5 von 9
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
635) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
637) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
67S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R17
Hinterachse: 225/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________

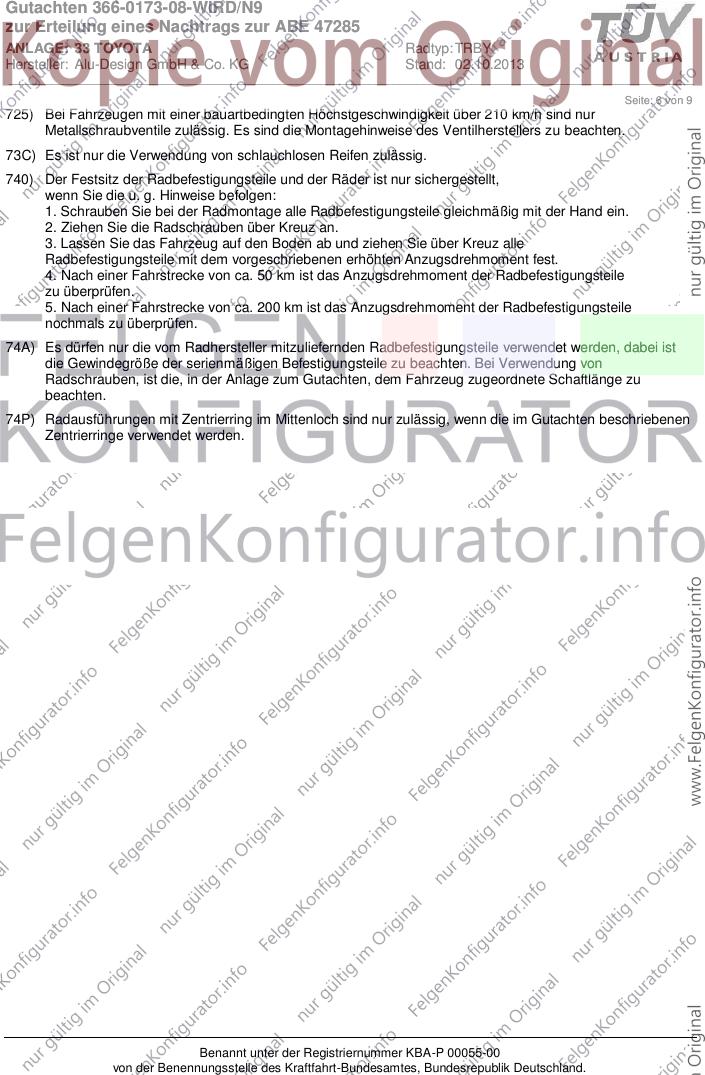

Seite: 6 von 9
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________
Seite: 7 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FUJI HEAVY
Fahrzeugtyp: D1(a)
Genehm.Nr.: e11*2007/46*0021*..
Handelsbez.: SUBARU TREZIA
Variante(n): Frontantrieb, Schrägheck, 4-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 380 VA
26P x = 180 y = 330 VA
27B x = 250 y = 220 HA
27I x = 200 y = 170 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 380 8 VA
26J x = 230 y = 380 20 VA
27H x = 250 y = 220 8 HA
27F x = 250 y = 220 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________

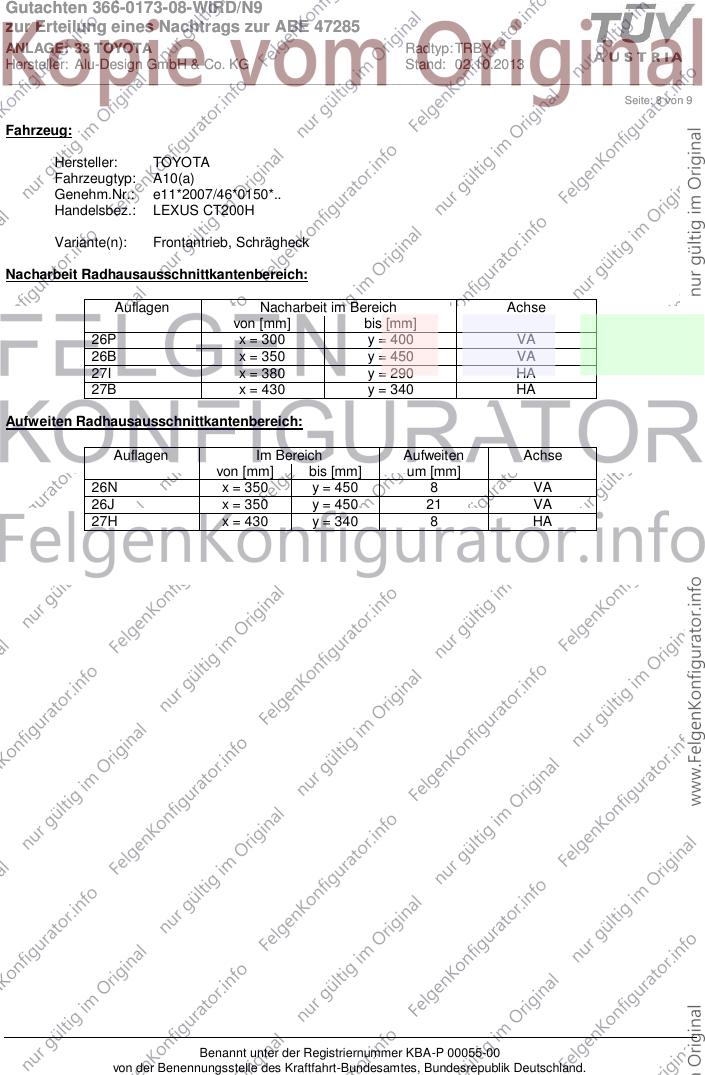

Seite: 8 von 9
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: A10(a)
Genehm.Nr.: e11*2007/46*0150*..
Handelsbez.: LEXUS CT200H
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 400 VA
26B x = 350 y = 450 VA
27I x = 380 y = 290 HA
27B x = 430 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 450 8 VA
26J x = 350 y = 450 21 VA
27H x = 430 y = 340 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 33 TOYOTA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 02.10.2013
__________________________________________________________________________________________________________________
Seite: 9 von 9
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP12(a)
Genehm.Nr.: e11*2007/46*0020*..
Handelsbez.: TOYOTA VERSO-S
Variante(n): Frontantrieb, Schrägheck, 4-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 380 VA
26P x = 180 y = 330 VA
27I x = 200 y = 170 HA
27B x = 250 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 380 8 VA
27H x = 250 y = 220 8 HA
26J x = 230 y = 380 20 VA
27F x = 250 y = 220 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
