ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48747
Gerät: Sonderräder für Personenkraftwagen
8,0 J x 18 H2
Typ: AX5-80018
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38889 BLANKENBURG
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48747
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48747

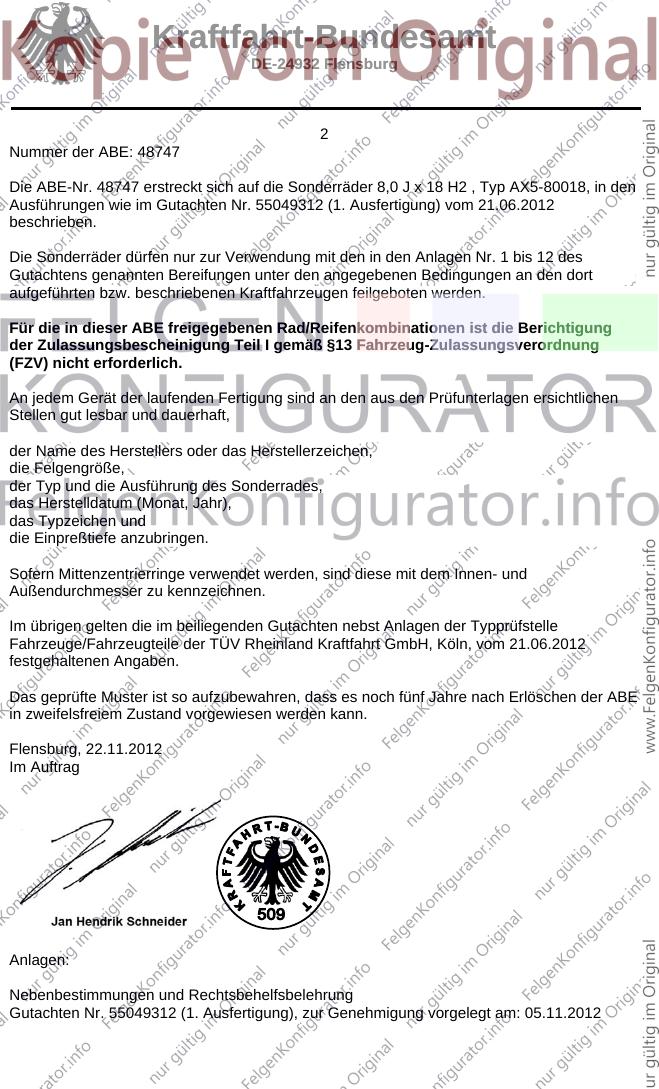

Die ABE-Nr. 48747 erstreckt sich auf die Sonderräder 8,0 J x 18 H2 , Typ AX5-80018, in den
Ausführungen wie im Gutachten Nr. 55049312 (1. Ausfertigung) vom 21.06.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 12 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 21.06.2012
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 22.11.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55049312 (1. Ausfertigung), zur Genehmigung vorgelegt am: 05.11.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48747
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

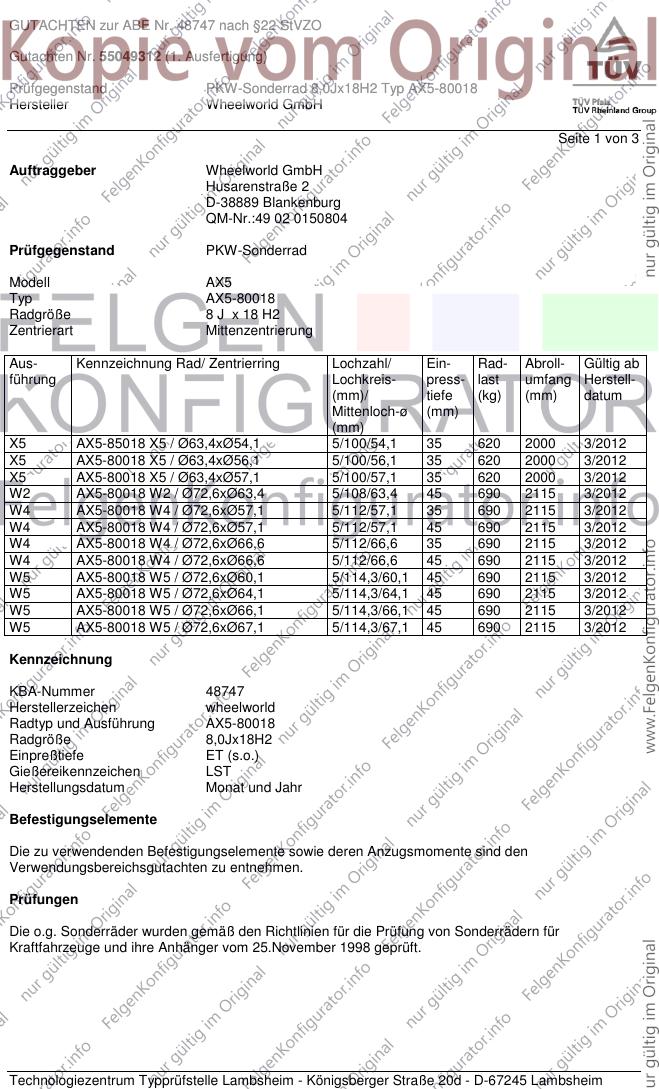

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 3
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X5 AX5-85018 X5 / Ø63,4xØ54,1 5/100/54,1 35 620 2000 3/2012
X5 AX5-80018 X5 / Ø63,4xØ56,1 5/100/56,1 35 620 2000 3/2012
X5 AX5-80018 X5 / Ø63,4xØ57,1 5/100/57,1 35 620 2000 3/2012
W2 AX5-80018 W2 / Ø72,6xØ63,4 5/108/63,4 45 690 2115 3/2012
W4 AX5-80018 W4 / Ø72,6xØ57,1 5/112/57,1 35 690 2115 3/2012
W4 AX5-80018 W4 / Ø72,6xØ57,1 5/112/57,1 45 690 2115 3/2012
W4 AX5-80018 W4 / Ø72,6xØ66,6 5/112/66,6 35 690 2115 3/2012
W4 AX5-80018 W4 / Ø72,6xØ66,6 5/112/66,6 45 690 2115 3/2012
W5 AX5-80018 W5 / Ø72,6xØ60,1 5/114,3/60,1 45 690 2115 3/2012
W5 AX5-80018 W5 / Ø72,6xØ64,1 5/114,3/64,1 45 690 2115 3/2012
W5 AX5-80018 W5 / Ø72,6xØ66,1 5/114,3/66,1 45 690 2115 3/2012
W5 AX5-80018 W5 / Ø72,6xØ67,1 5/114,3/67,1 45 690 2115 3/2012
Kennzeichnung
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen LST
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 3

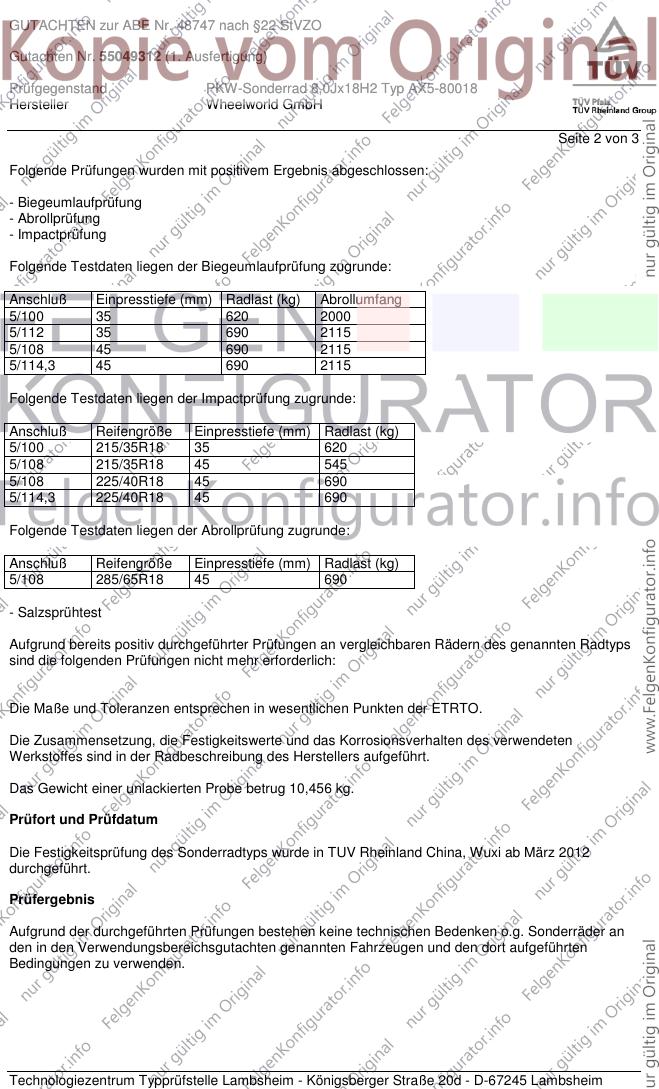

Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 620 2000
5/112 35 690 2115
5/108 45 690 2115
5/114,3 45 690 2115
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 215/35R18 35 620
5/108 215/35R18 45 545
5/108 225/40R18 45 690
5/114,3 225/40R18 45 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/65R18 45 690
- Salzsprühtest
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,456 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland China, Wuxi ab März 2012
durchgeführt.

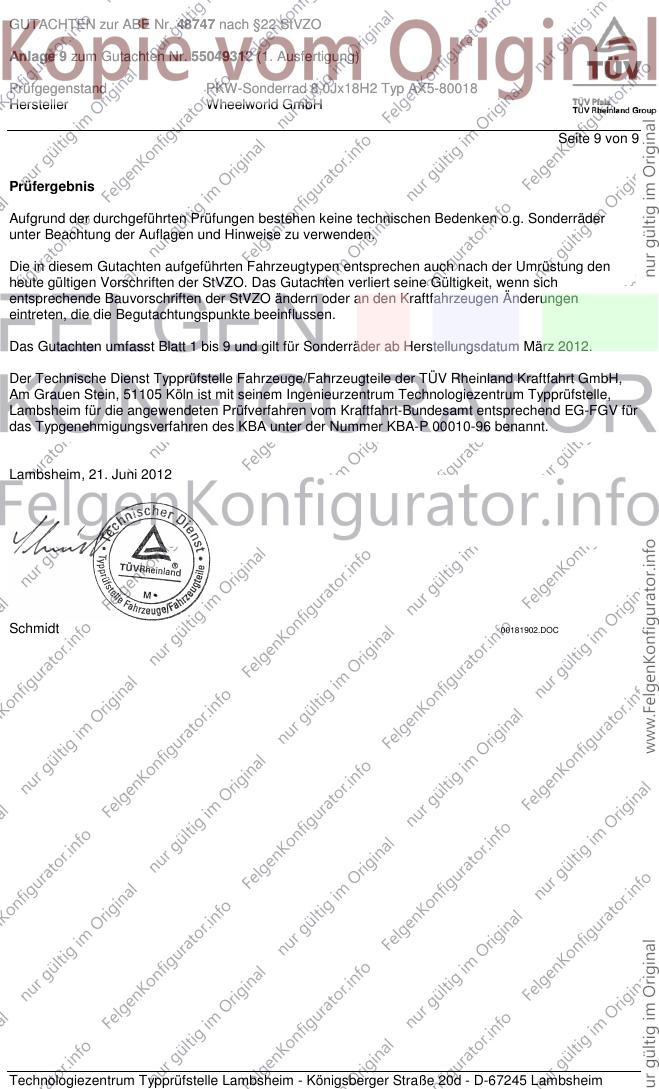

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 3

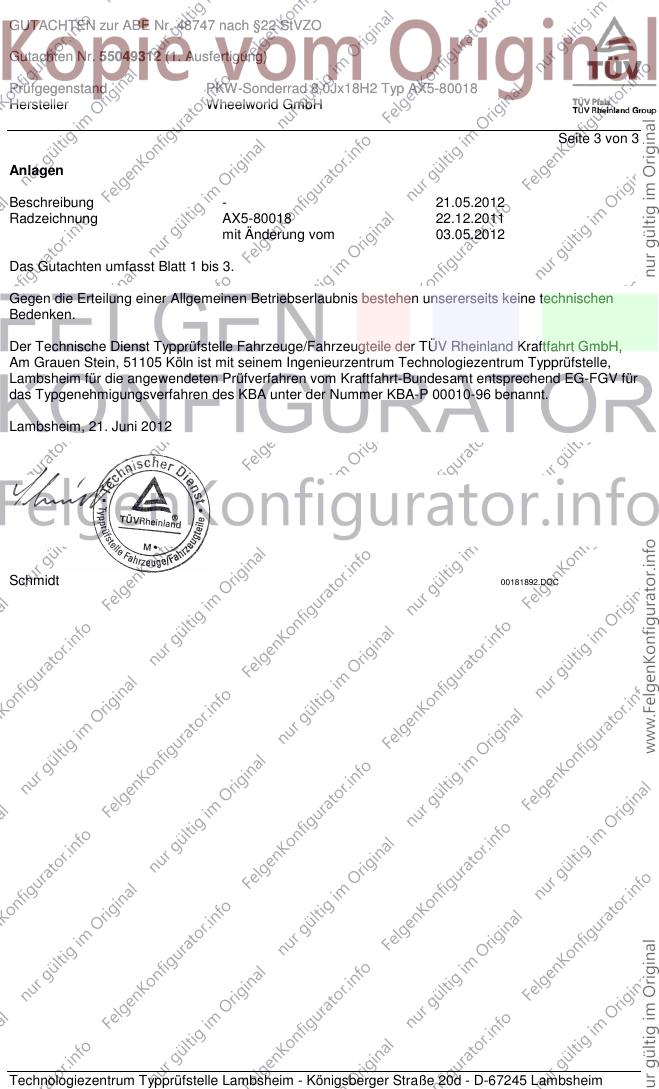

Anlagen

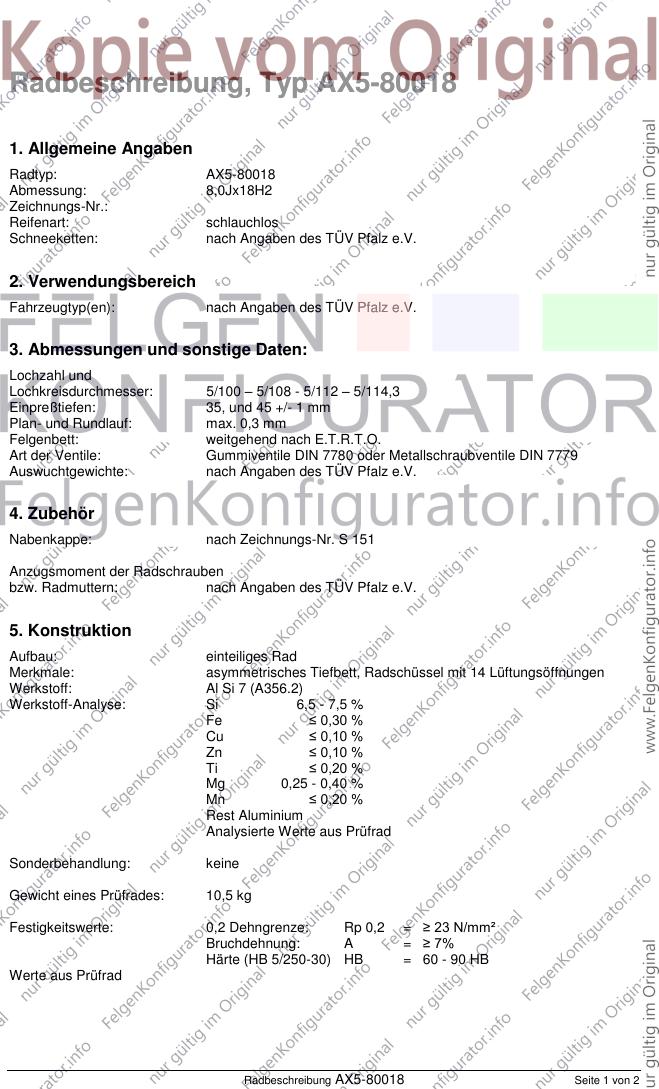

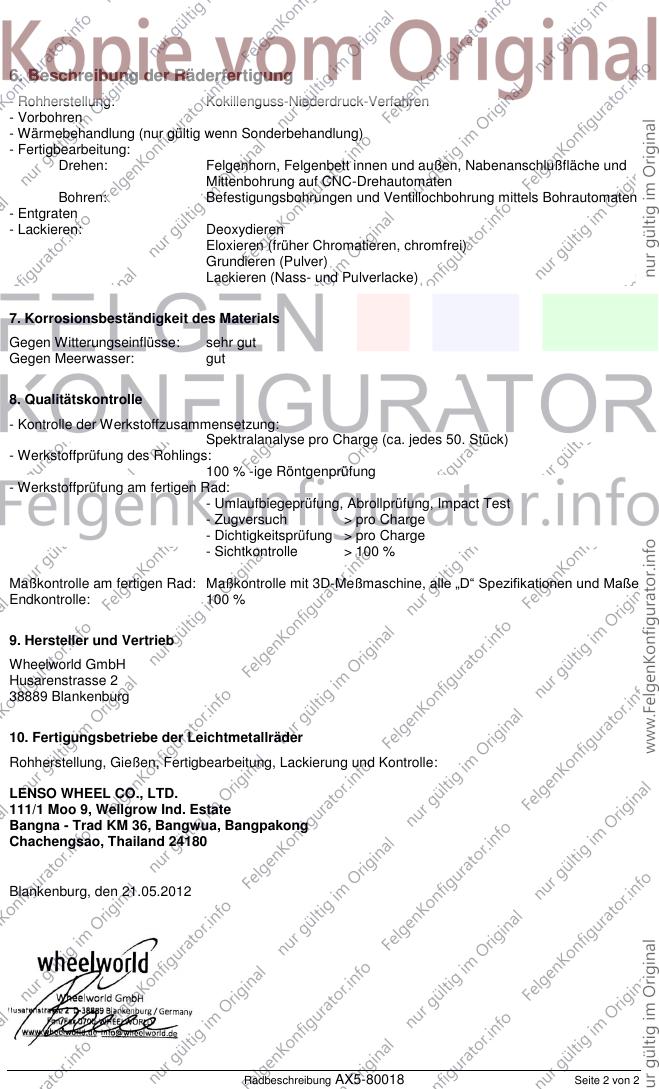

Beschreibung - 21.05.2012

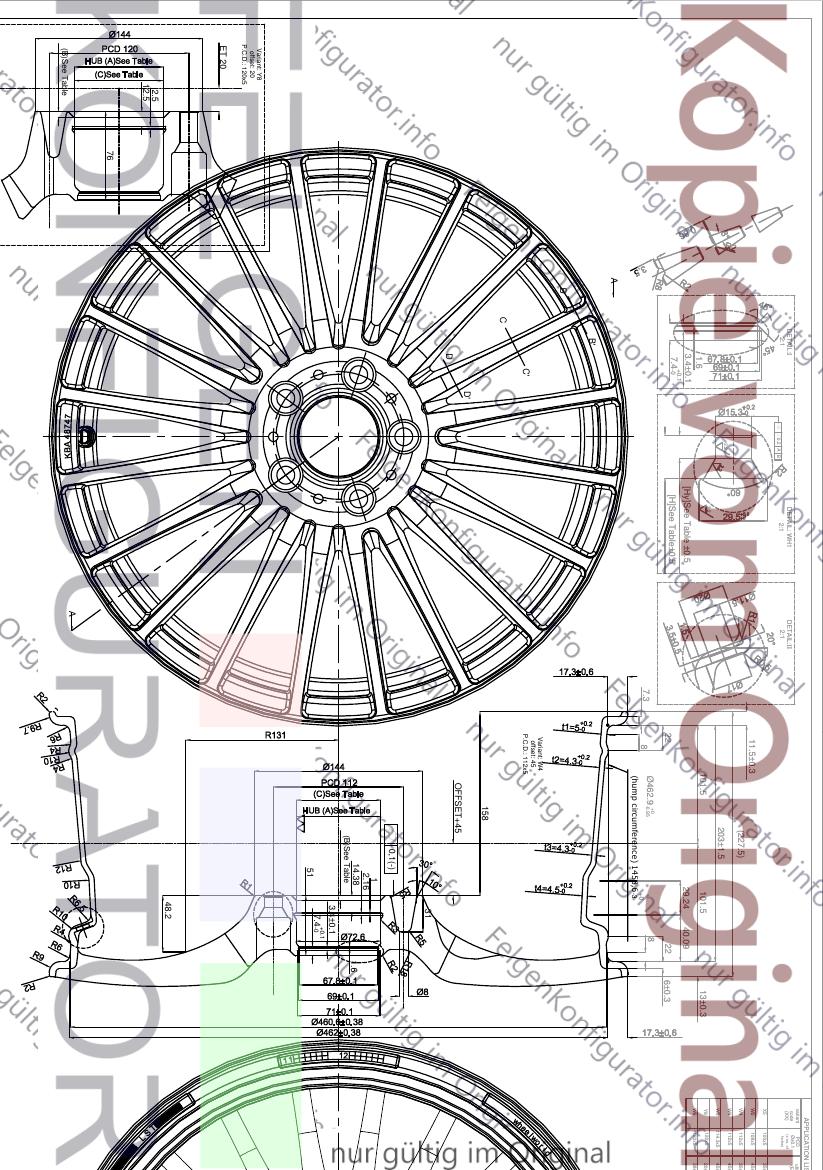

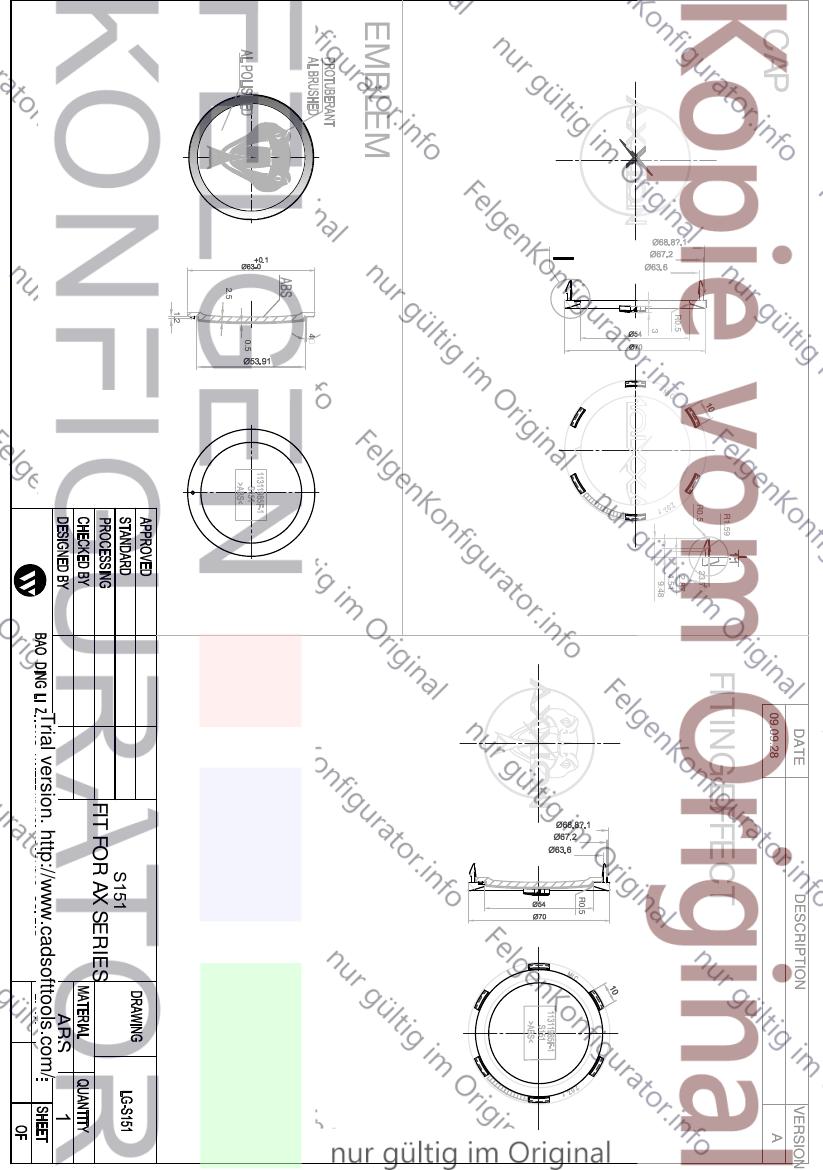

Radzeichnung AX5-80018 22.12.2011
mit Änderung vom 03.05.2012
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181892.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO

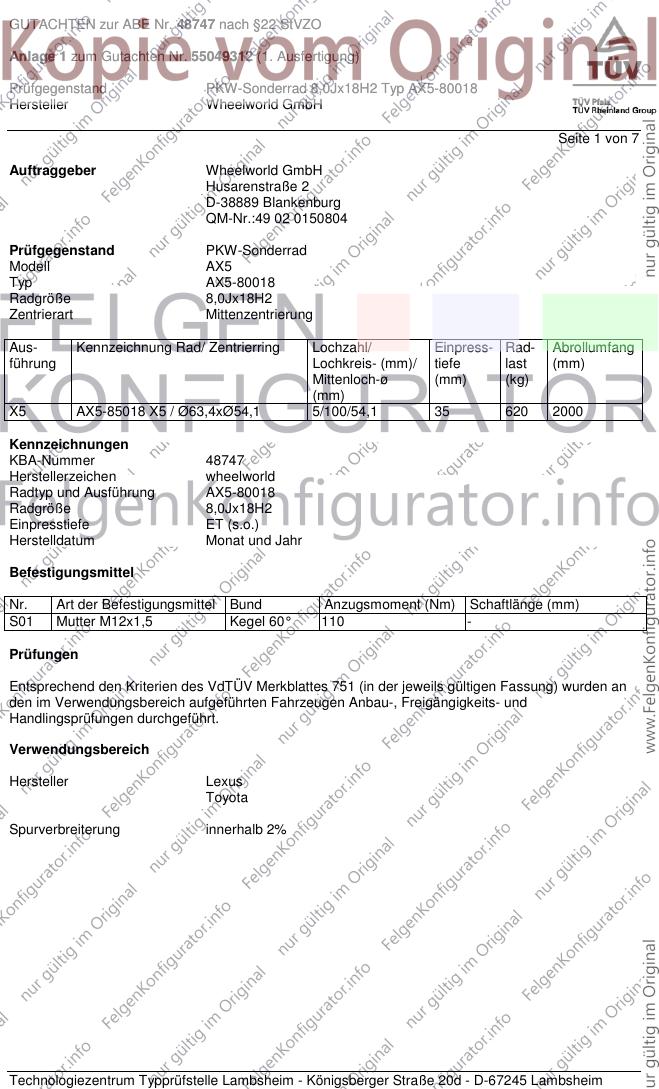

Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 7
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 AX5-85018 X5 / Ø63,4xØ54,1 5/100/54,1 35 620 2000
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Lexus
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 7

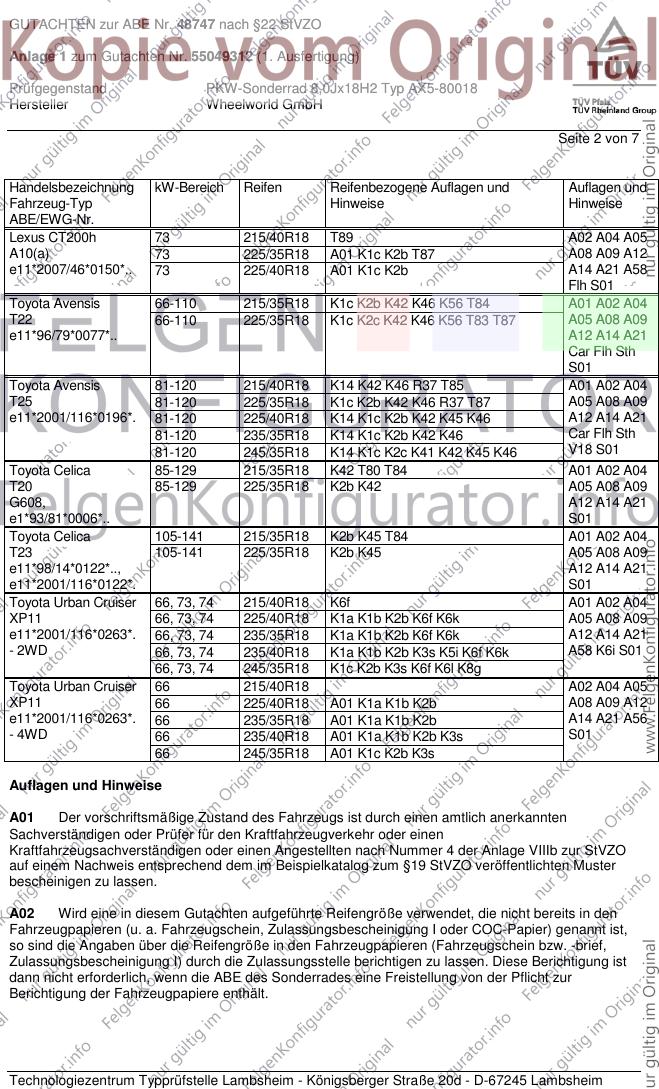

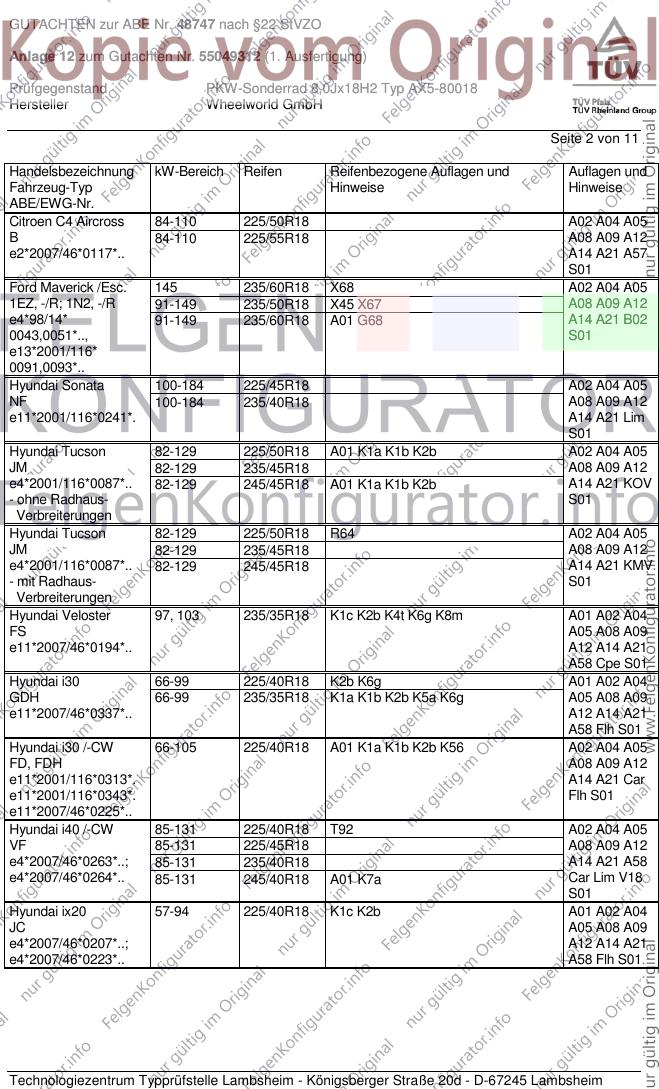

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

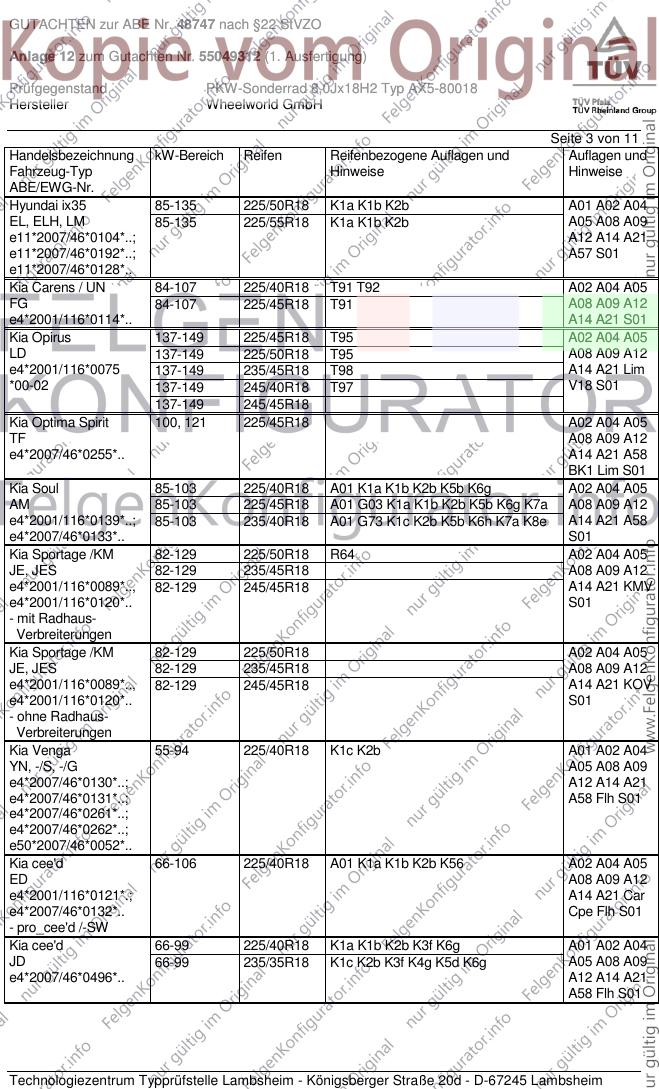

Lexus CT200h 73 215/40R18 T89 A02 A04 A05
A10(a) 73 225/35R18 A01 K1c K2b T87 A08 A09 A12
e11*2007/46*0150*.. 73 225/40R18 A01 K1c K2b A14 A21 A58
Flh S01
Toyota Avensis 66-110 215/35R18 K1c K2b K42 K46 K56 T84 A01 A02 A04
T22 66-110 225/35R18 K1c K2c K42 K46 K56 T83 T87 A05 A08 A09
e11*96/79*0077*.. A12 A14 A21
Car Flh Sth
S01
Toyota Avensis 81-120 215/40R18 K14 K42 K46 R37 T85 A01 A02 A04
T25 81-120 225/35R18 K1c K2b K42 K46 R37 T87 A05 A08 A09
e11*2001/116*0196*. 81-120 225/40R18 K14 K1c K2b K42 K45 K46 A12 A14 A21
81-120 235/35R18 K14 K1c K2b K42 K46 Car Flh Sth
81-120 245/35R18 K14 K1c K2c K41 K42 K45 K46 V18 S01
Toyota Celica 85-129 215/35R18 K42 T80 T84 A01 A02 A04
T20 85-129 225/35R18 K2b K42 A05 A08 A09
G608, A12 A14 A21
e1*93/81*0006*.. S01
Toyota Celica 105-141 215/35R18 K2b K45 T84 A01 A02 A04
T23 105-141 225/35R18 K2b K45 A05 A08 A09
e11*98/14*0122*.., A12 A14 A21
e11*2001/116*0122*. S01
Toyota Urban Cruiser 66, 73, 74 215/40R18 K6f A01 A02 A04
XP11 66, 73, 74 225/40R18 K1a K1b K2b K6f K6k A05 A08 A09
e11*2001/116*0263*. 66, 73, 74 235/35R18 K1a K1b K2b K6f K6k A12 A14 A21
- 2WD 66, 73, 74 235/40R18 K1a K1b K2b K3s K5i K6f K6k A58 K6i S01
66, 73, 74 245/35R18 K1c K2b K3s K6f K6l K8g
Toyota Urban Cruiser 66 215/40R18 A02 A04 A05
XP11 66 225/40R18 A01 K1a K1b K2b A08 A09 A12
e11*2001/116*0263*. 66 235/35R18 A01 K1a K1b K2b A14 A21 A56
- 4WD 66 235/40R18 A01 K1a K1b K2b K3s S01
66 245/35R18 A01 K1c K2b K3s
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.

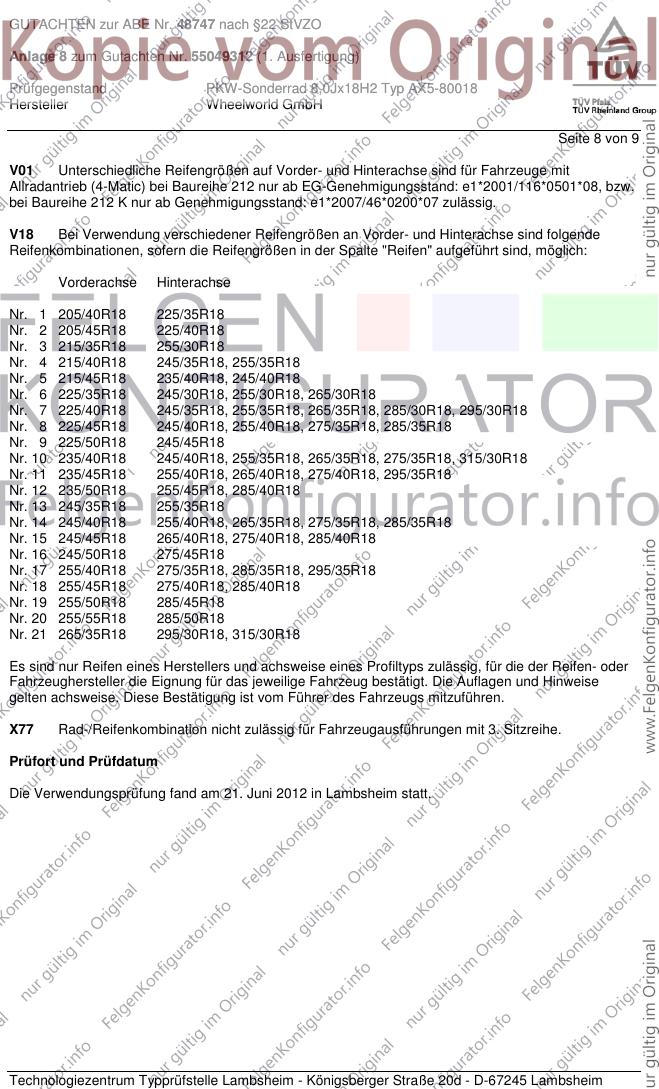

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

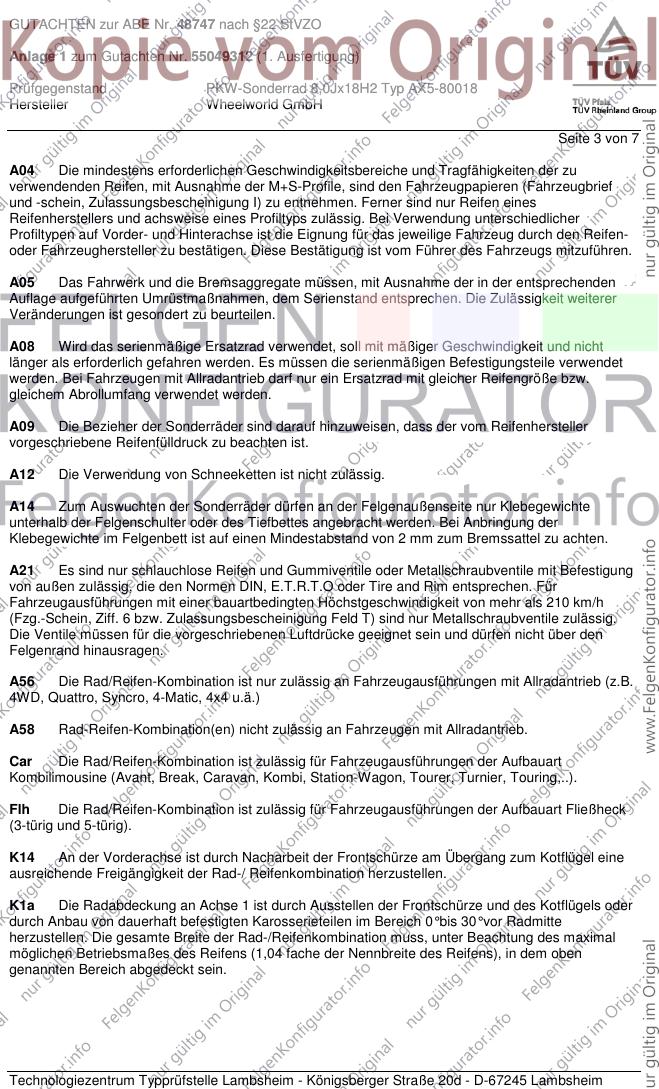

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 7

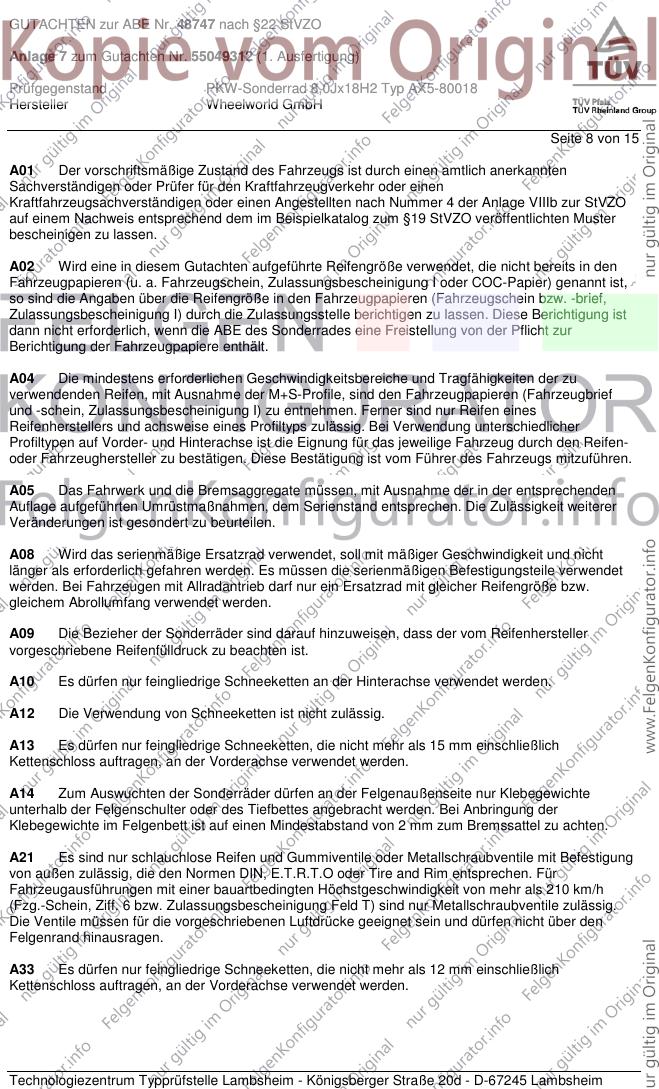

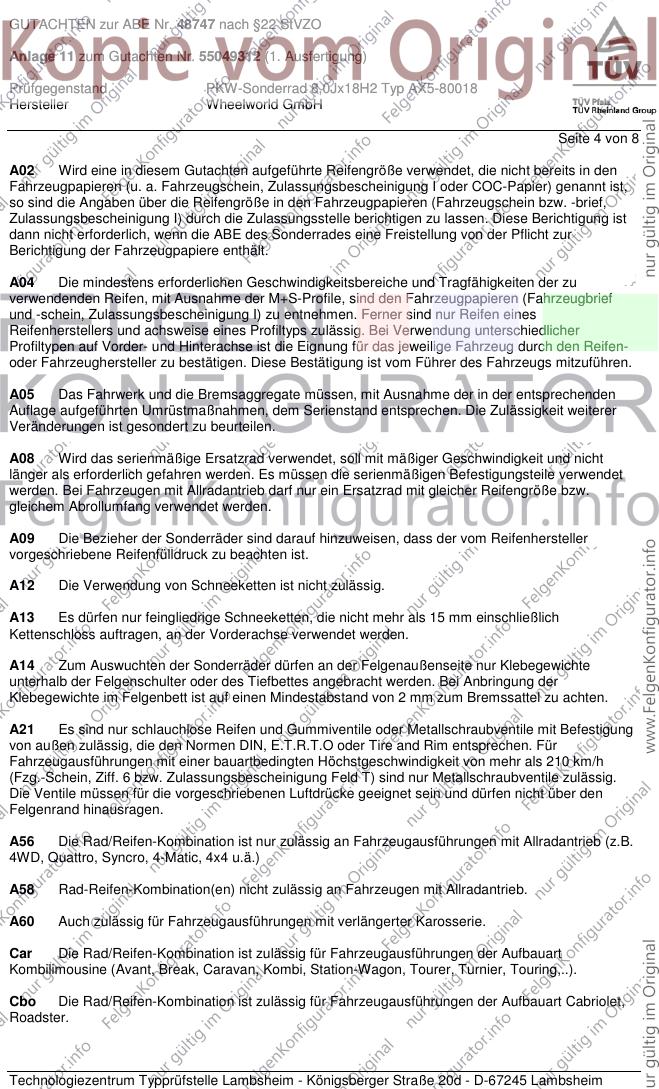

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

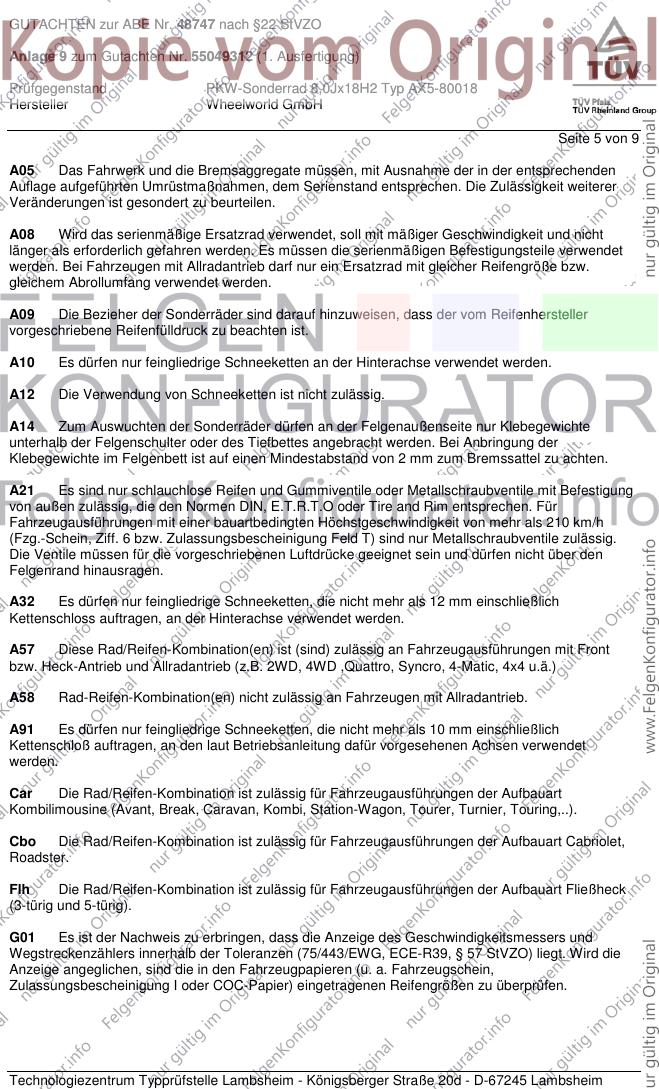

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

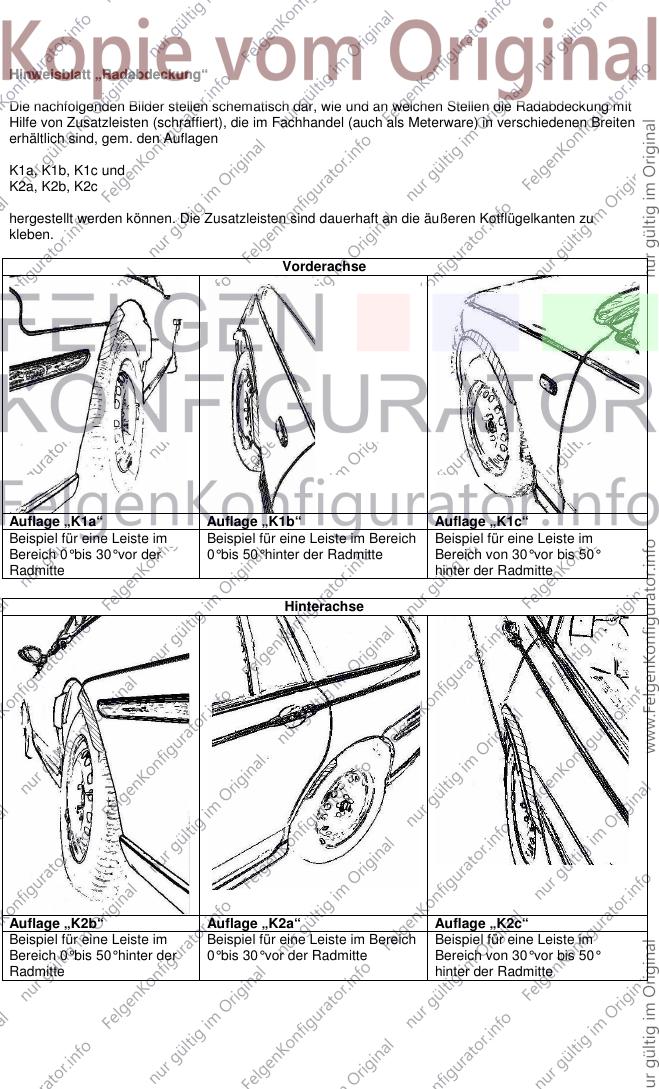

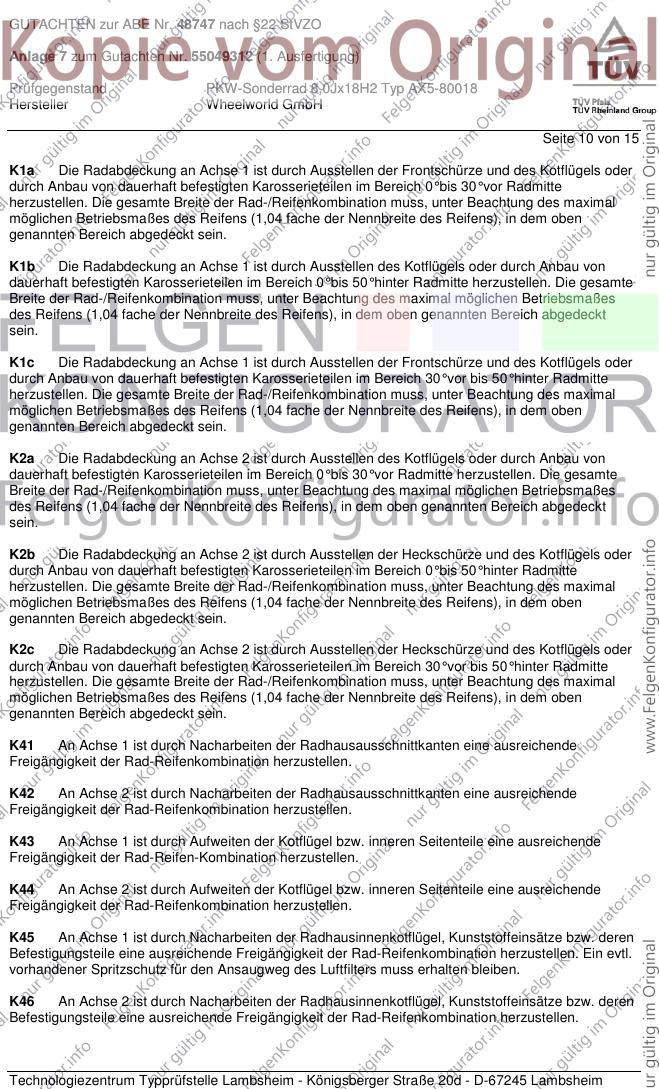

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 7

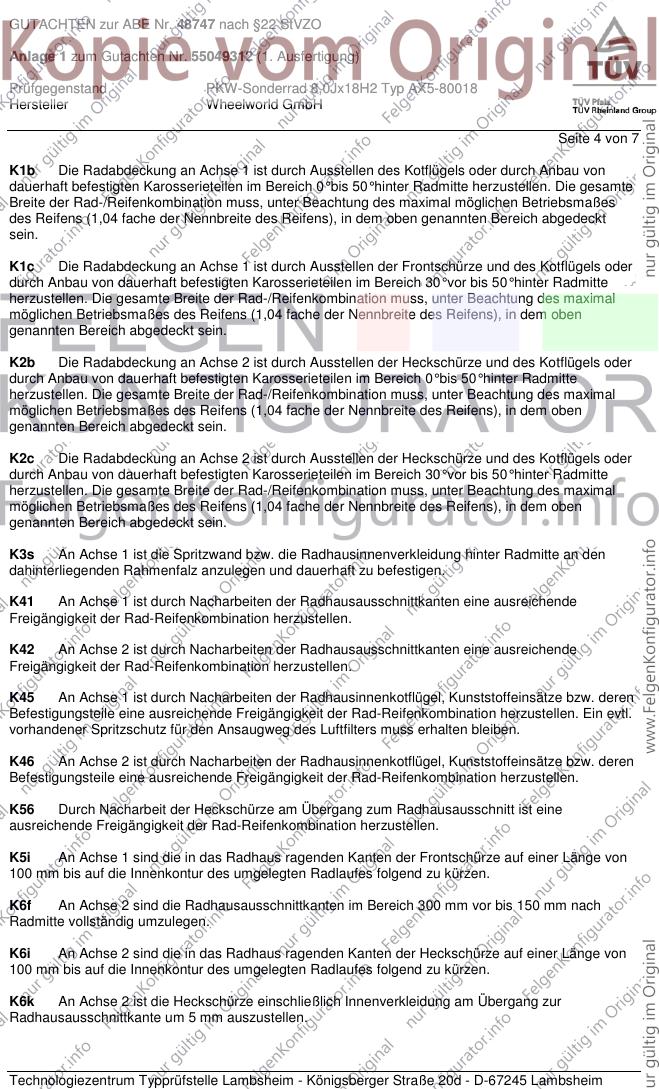

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

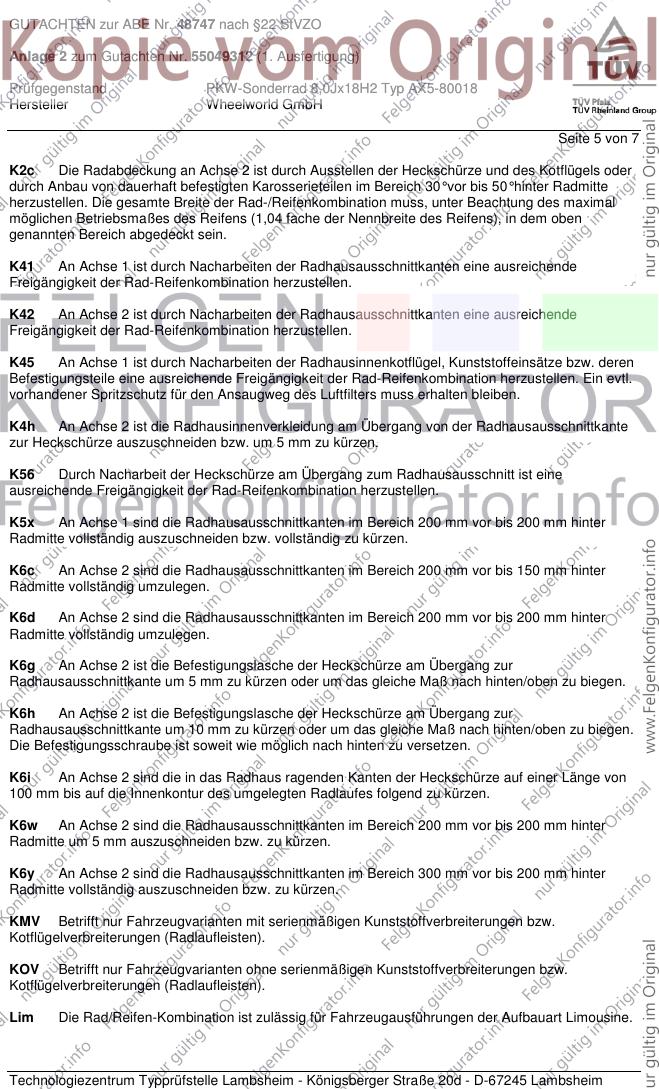

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 7
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 7

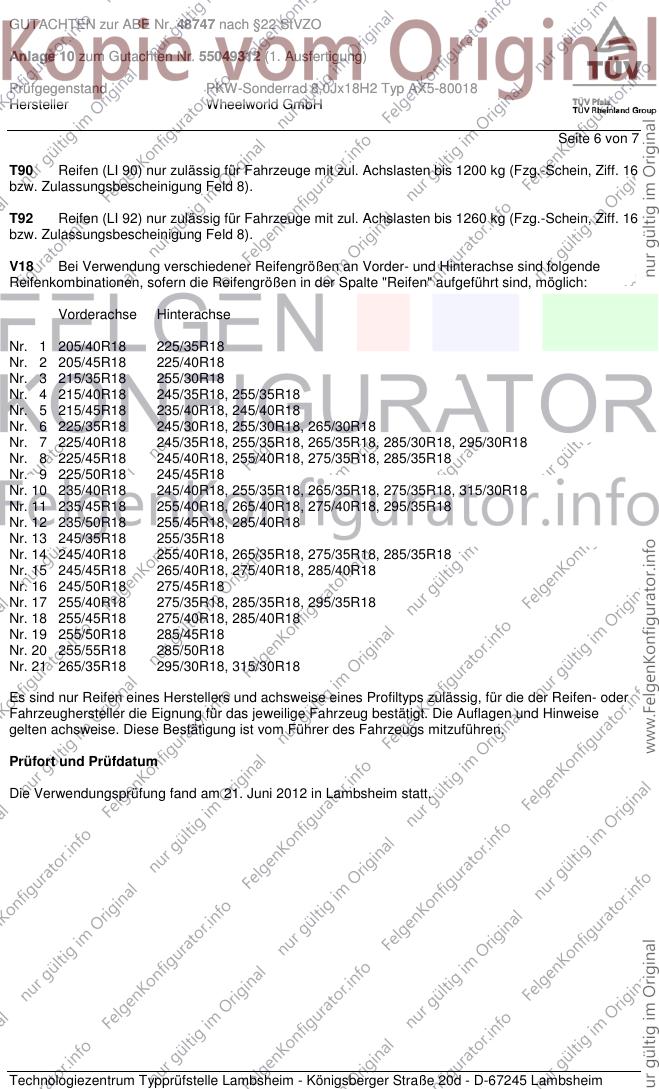

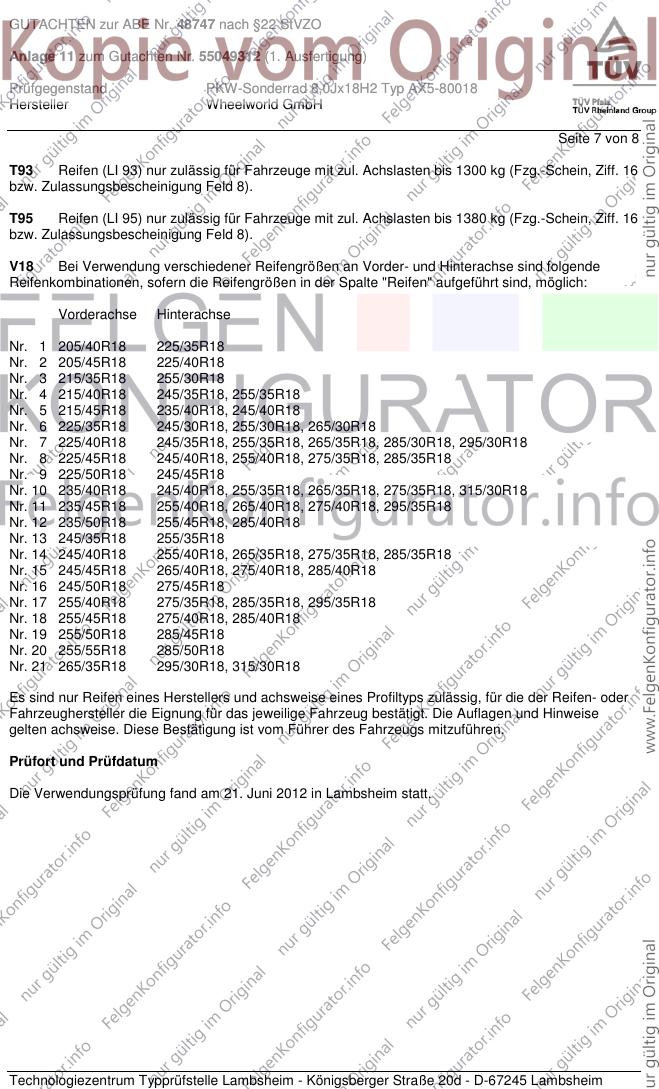

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 7

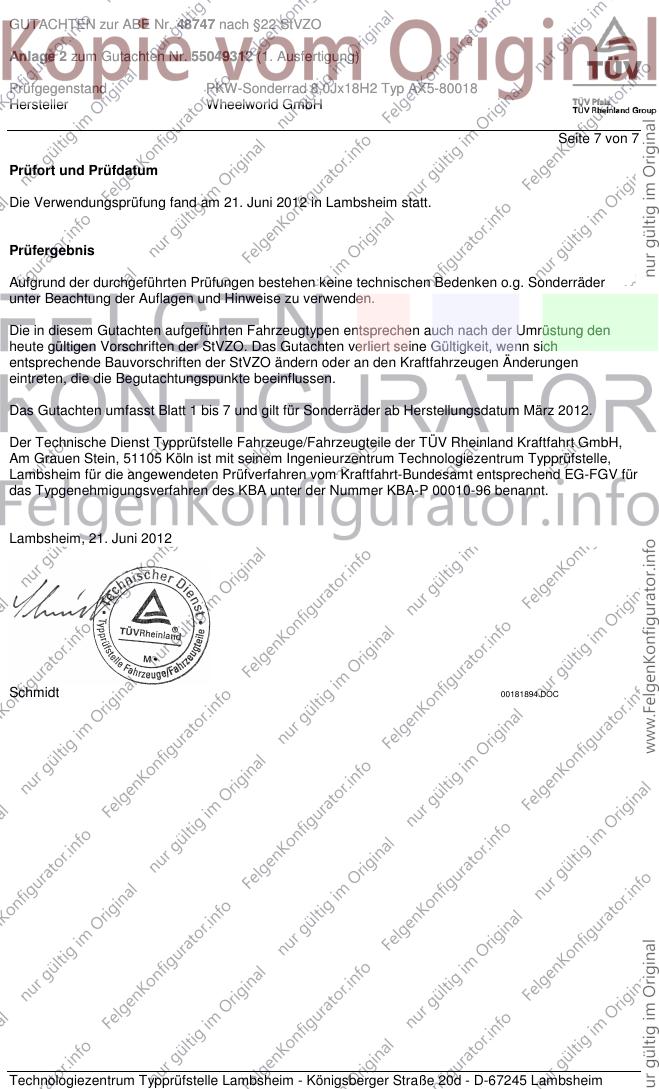

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181893.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

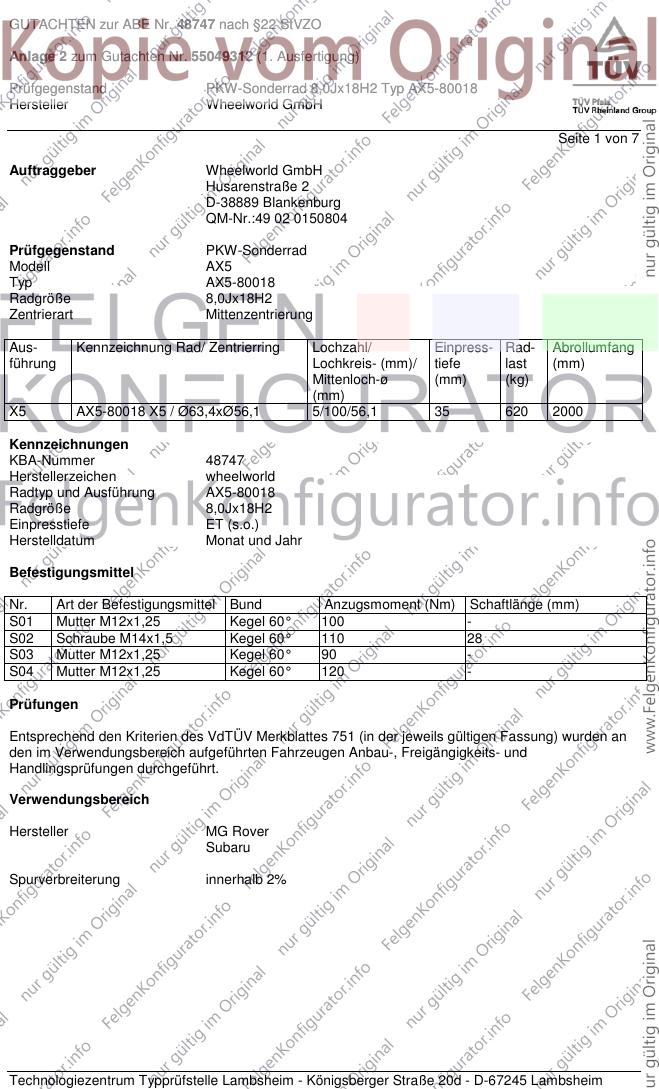

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 7
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 AX5-80018 X5 / Ø63,4xØ56,1 5/100/56,1 35 620 2000
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 100 -
S02 Schraube M14x1,5 Kegel 60° 110 28
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller MG Rover
Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

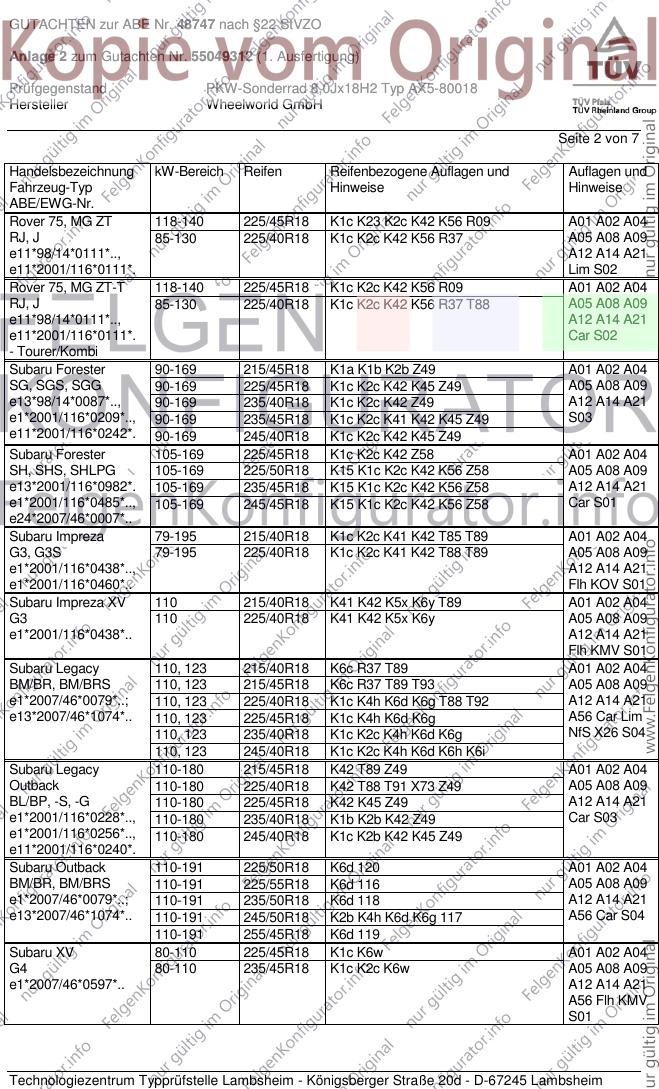

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 118-140 225/45R18 K1c K23 K2c K42 K56 R09 A01 A02 A04
RJ, J 85-130 225/40R18 K1c K2c K42 K56 R37 A05 A08 A09
e11*98/14*0111*.., A12 A14 A21
e11*2001/116*0111*. Lim S02
Rover 75, MG ZT-T 118-140 225/45R18 K1c K2c K42 K56 R09 A01 A02 A04
RJ, J 85-130 225/40R18 K1c K2c K42 K56 R37 T88 A05 A08 A09
e11*98/14*0111*.., A12 A14 A21
e11*2001/116*0111*. Car S02
- Tourer/Kombi
Subaru Forester 90-169 215/45R18 K1a K1b K2b Z49 A01 A02 A04
SG, SGS, SGG 90-169 225/45R18 K1c K2c K42 K45 Z49 A05 A08 A09
e13*98/14*0087*.., 90-169 235/40R18 K1c K2c K42 Z49 A12 A14 A21
e1*2001/116*0209*.., 90-169 235/45R18 K1c K2c K41 K42 K45 Z49 S03
e11*2001/116*0242*. 90-169 245/40R18 K1c K2c K42 K45 Z49
Subaru Forester 105-169 225/45R18 K1c K2c K42 Z58 A01 A02 A04
SH, SHS, SHLPG 105-169 225/50R18 K15 K1c K2c K42 K56 Z58 A05 A08 A09
e13*2001/116*0982*. 105-169 235/45R18 K15 K1c K2c K42 K56 Z58 A12 A14 A21
e1*2001/116*0485*.., 105-169 245/45R18 K15 K1c K2c K42 K56 Z58 Car S01
e24*2007/46*0007*..
Subaru Impreza 79-195 215/40R18 K1c K2c K41 K42 T85 T89 A01 A02 A04
G3, G3S 79-195 225/40R18 K1c K2c K41 K42 T88 T89 A05 A08 A09
e1*2001/116*0438*.., A12 A14 A21
e1*2001/116*0460*.. Flh KOV S01
Subaru Impreza XV 110 215/40R18 K41 K42 K5x K6y T89 A01 A02 A04
G3 110 225/40R18 K41 K42 K5x K6y A05 A08 A09
e1*2001/116*0438*.. A12 A14 A21
Flh KMV S01
Subaru Legacy 110, 123 215/40R18 K6c R37 T89 A01 A02 A04
BM/BR, BM/BRS 110, 123 215/45R18 K6c R37 T89 T93 A05 A08 A09
e1*2007/46*0079*..; 110, 123 225/40R18 K1c K4h K6d K6g T88 T92 A12 A14 A21
e13*2007/46*1074*.. 110, 123 225/45R18 K1c K4h K6d K6g A56 Car Lim
110, 123 235/40R18 K1c K2c K4h K6d K6g NfS X26 S04
110, 123 245/40R18 K1c K2c K4h K6d K6h K6i
Subaru Legacy 110-180 215/45R18 K42 T89 Z49 A01 A02 A04
Outback 110-180 225/40R18 K42 T88 T91 X73 Z49 A05 A08 A09
BL/BP, -S, -G 110-180 225/45R18 K42 K45 Z49 A12 A14 A21
e1*2001/116*0228*.., 110-180 235/40R18 K1b K2b K42 Z49 Car S03
e1*2001/116*0256*.., 110-180 245/40R18 K1c K2b K42 K45 Z49
e11*2001/116*0240*.
Subaru Outback 110-191 225/50R18 K6d 120 A01 A02 A04
BM/BR, BM/BRS 110-191 225/55R18 K6d 116 A05 A08 A09
e1*2007/46*0079*..; 110-191 235/50R18 K6d 118 A12 A14 A21
e13*2007/46*1074*.. 110-191 245/50R18 K2b K4h K6d K6g 117 A56 Car S04
110-191 255/45R18 K6d 119
Subaru XV 80-110 225/45R18 K1c K6w A01 A02 A04
G4 80-110 235/45R18 K1c K2c K6w A05 A08 A09
e1*2007/46*0597*.. A12 A14 A21
A56 Flh KMV
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

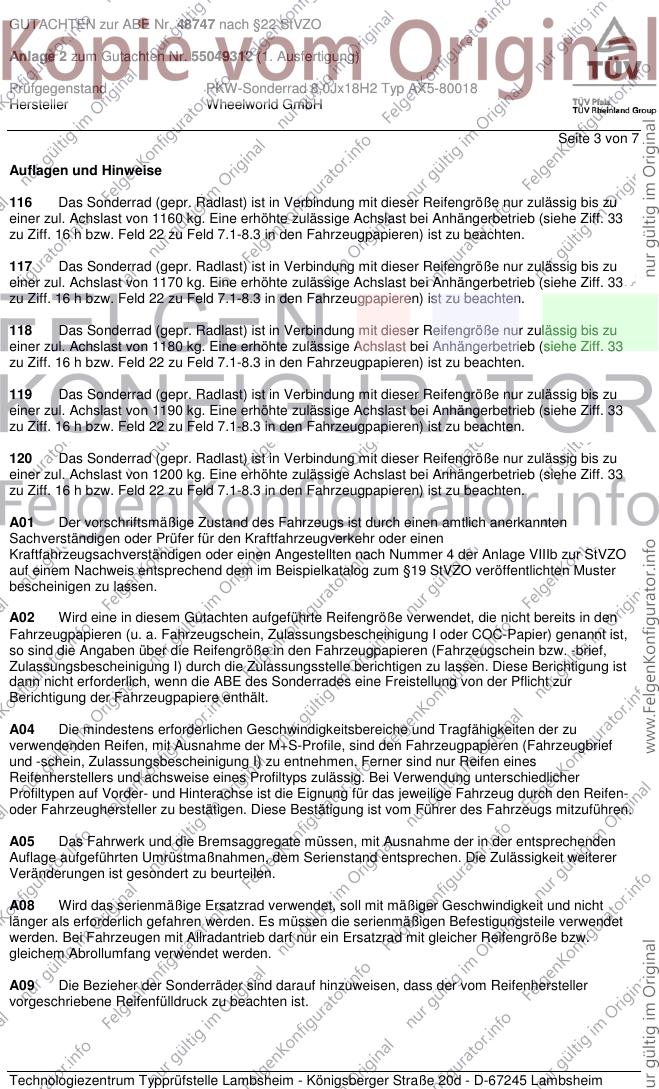

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 7
Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

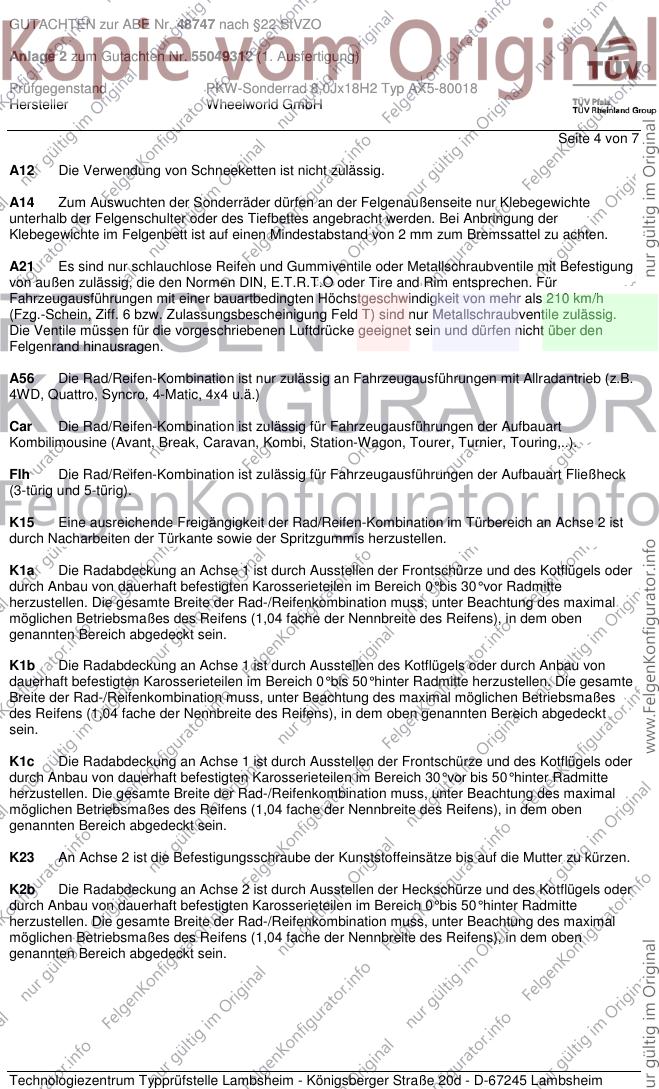

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 7
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 7
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

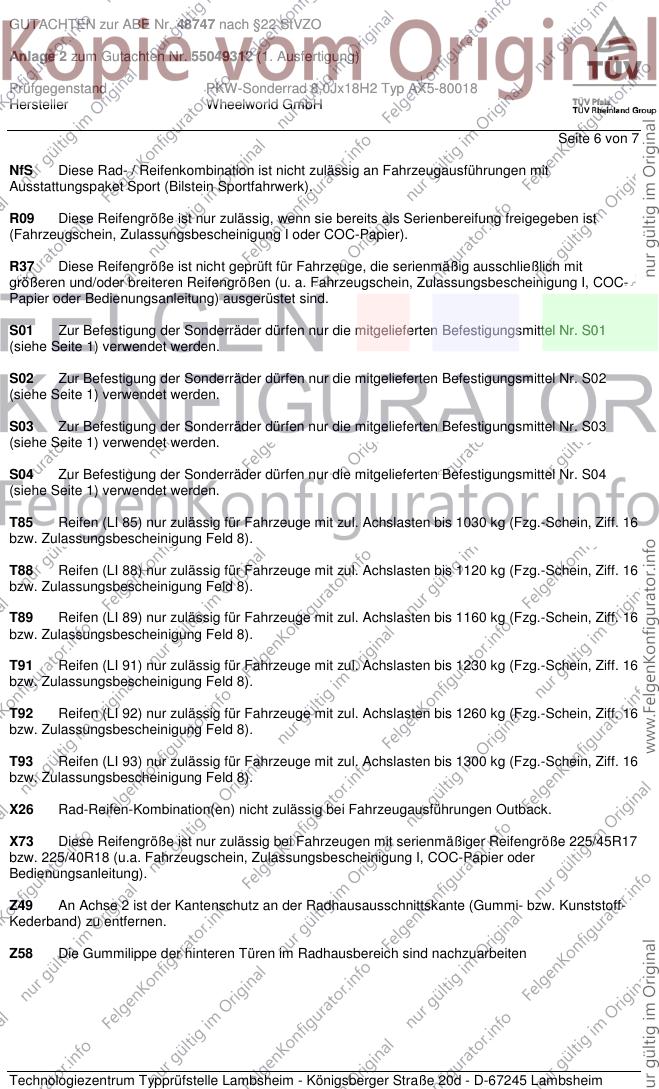

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 7
NfS Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
X73 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/45R17
bzw. 225/40R18 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 7

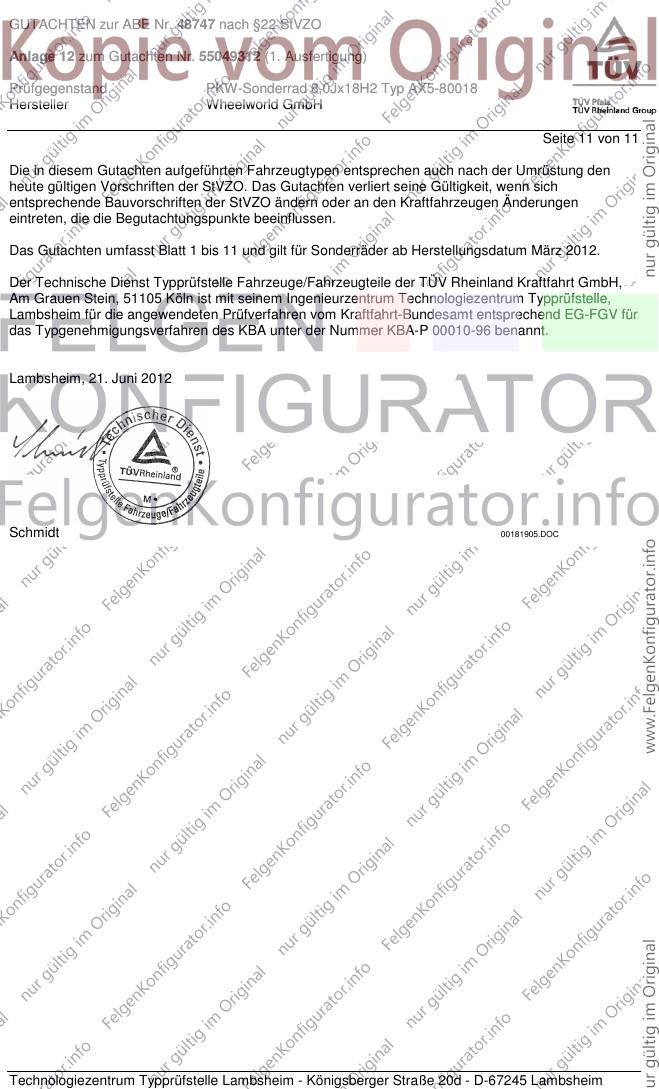

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181894.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

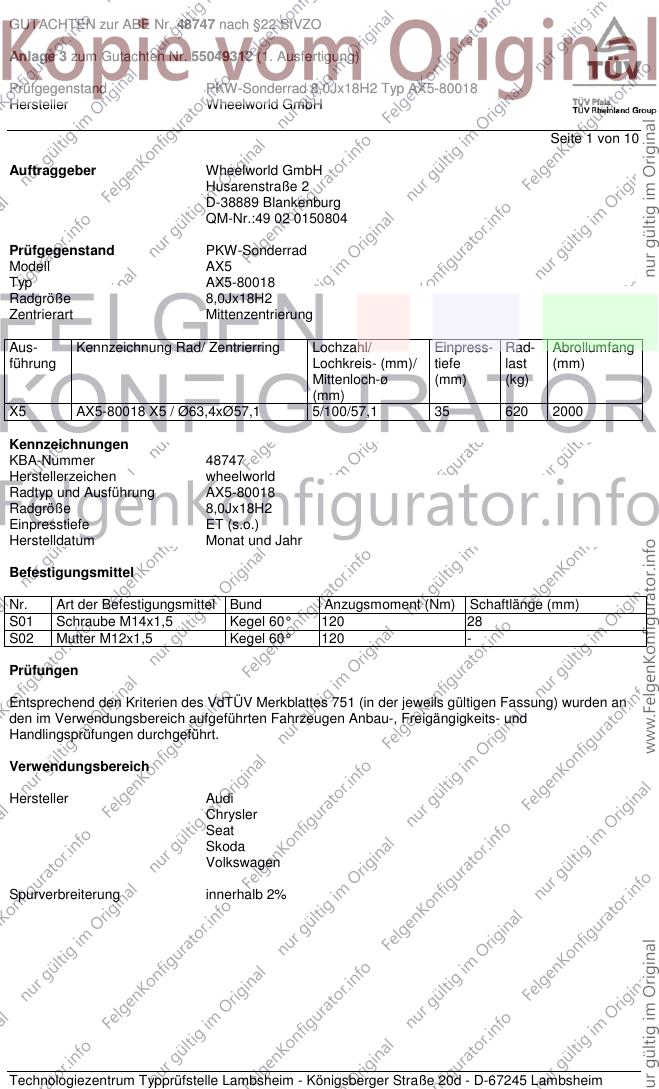

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 10

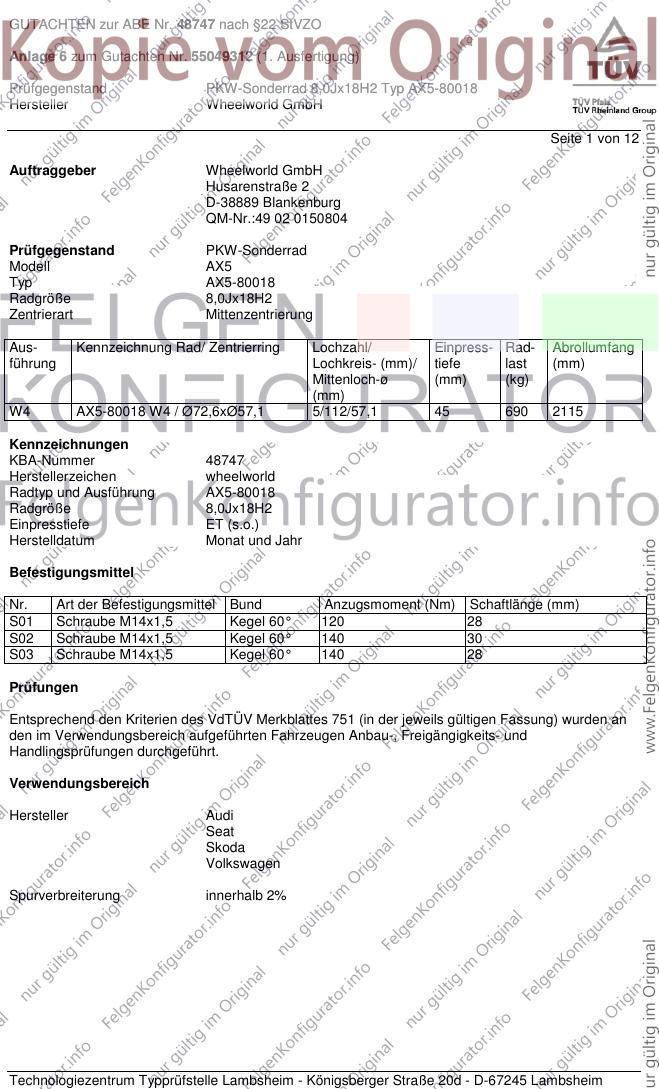

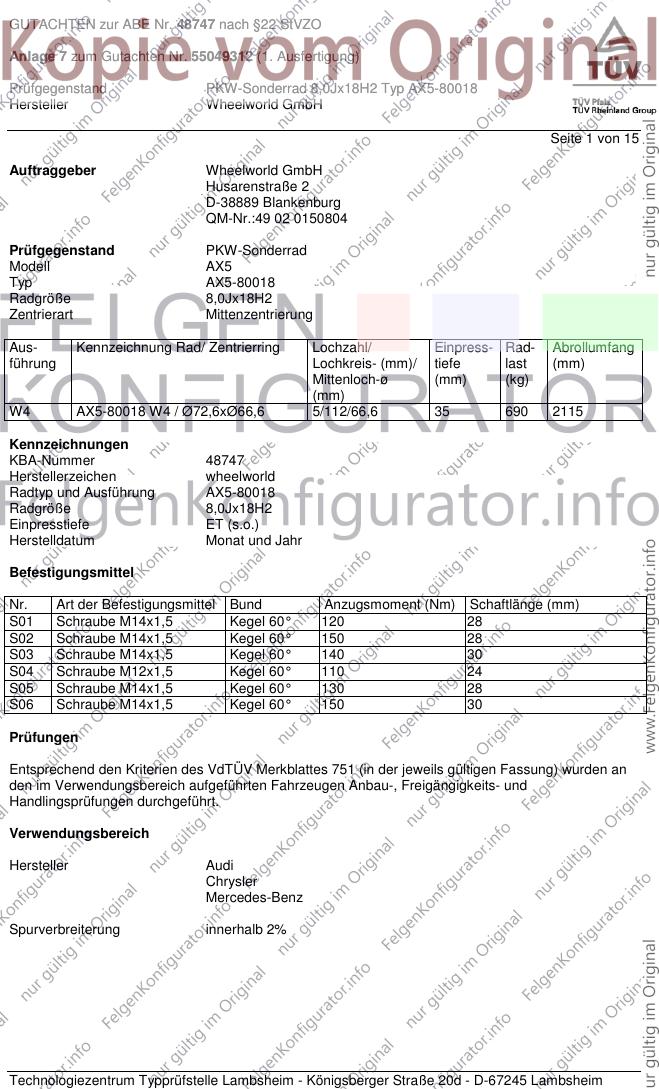

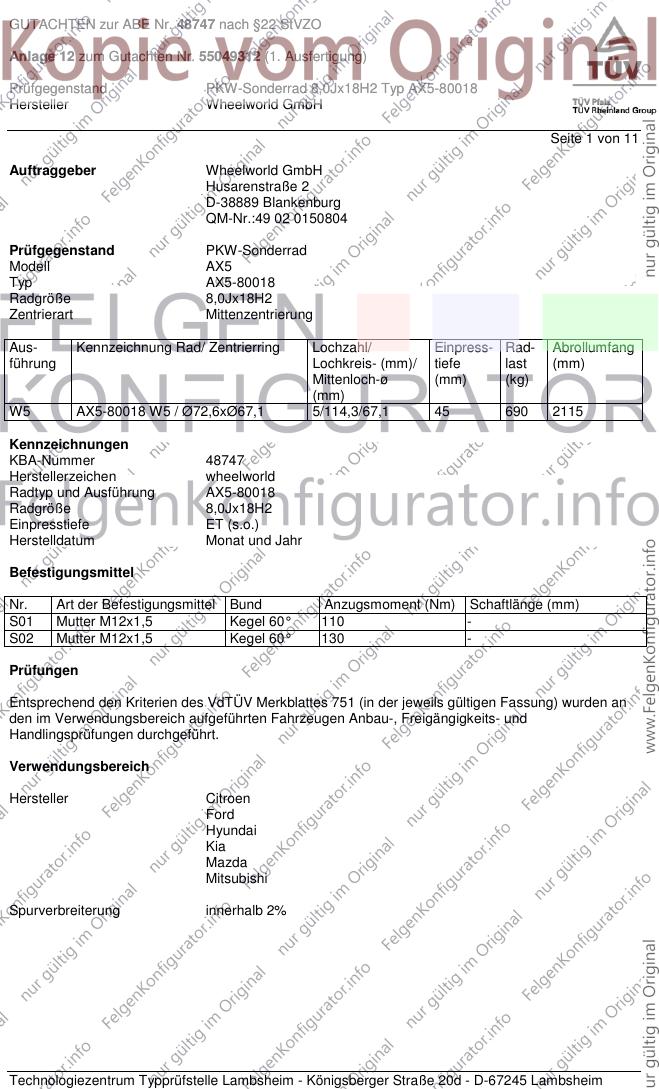

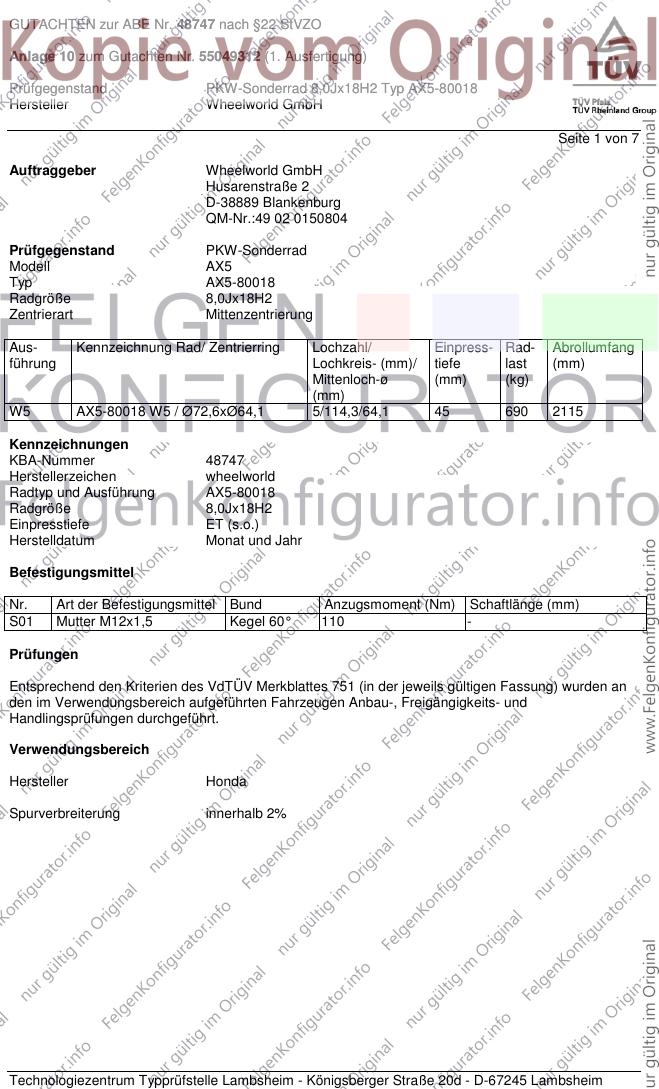

Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 AX5-80018 X5 / Ø63,4xØ57,1 5/100/57,1 35 620 2000
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

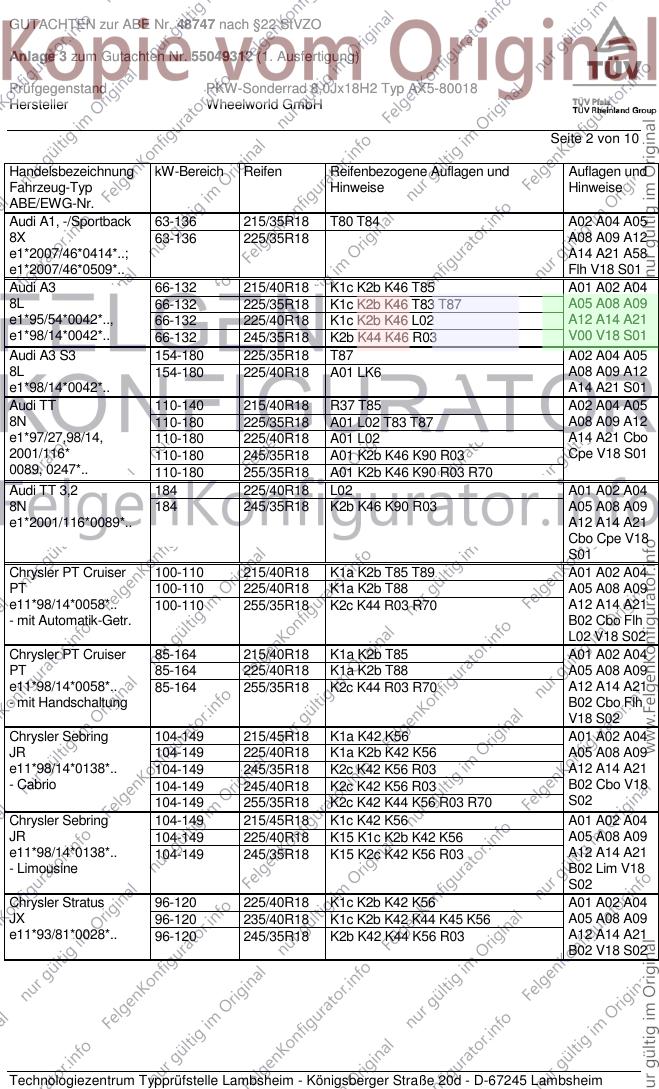

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 10

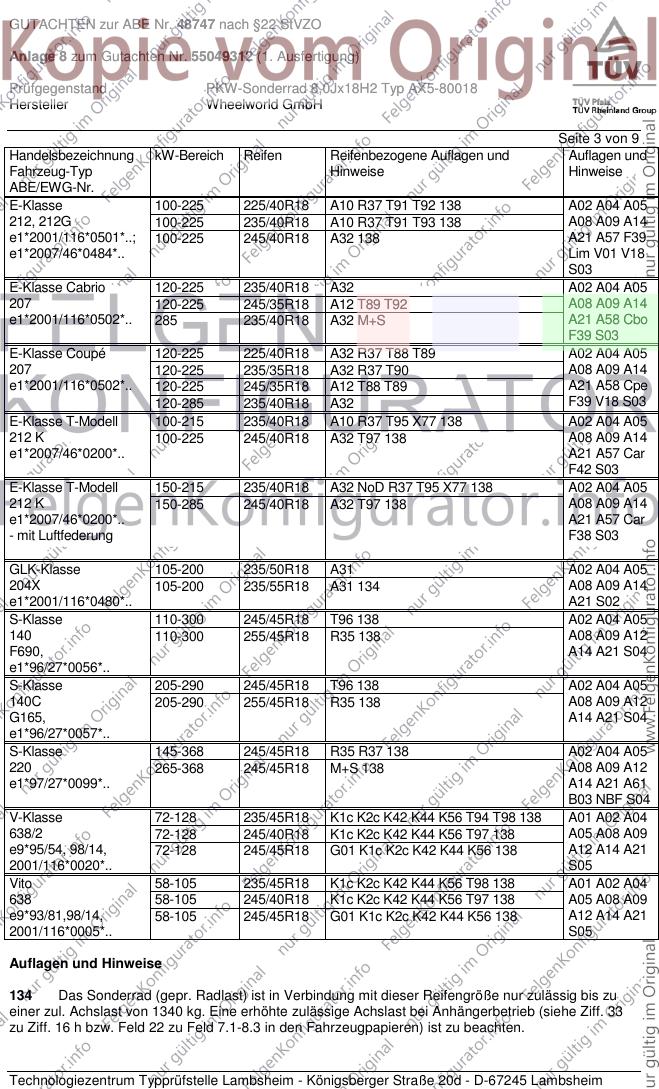

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 215/35R18 T80 T84 A02 A04 A05
8X 63-136 225/35R18 A08 A09 A12
e1*2007/46*0414*..; A14 A21 A58
e1*2007/46*0509*.. Flh V18 S01
Audi A3 66-132 215/40R18 K1c K2b K46 T85 A01 A02 A04
8L 66-132 225/35R18 K1c K2b K46 T83 T87 A05 A08 A09
e1*95/54*0042*.., 66-132 225/40R18 K1c K2b K46 L02 A12 A14 A21
e1*98/14*0042*.. 66-132 245/35R18 K2b K44 K46 R03 V00 V18 S01
Audi A3 S3 154-180 225/35R18 T87 A02 A04 A05
8L 154-180 225/40R18 A01 LK6 A08 A09 A12
e1*98/14*0042*.. A14 A21 S01
Audi TT 110-140 215/40R18 R37 T85 A02 A04 A05
8N 110-180 225/35R18 A01 L02 T83 T87 A08 A09 A12
e1*97/27,98/14, 110-180 225/40R18 A01 L02 A14 A21 Cbo
2001/116* 110-180 245/35R18 A01 K2b K46 K90 R03 Cpe V18 S01
0089, 0247*.. 110-180 255/35R18 A01 K2b K46 K90 R03 R70
Audi TT 3,2 184 225/40R18 L02 A01 A02 A04
8N 184 245/35R18 K2b K46 K90 R03 A05 A08 A09
e1*2001/116*0089*.. A12 A14 A21
Cbo Cpe V18
S01
Chrysler PT Cruiser 100-110 215/40R18 K1a K2b T85 T89 A01 A02 A04
PT 100-110 225/40R18 K1a K2b T88 A05 A08 A09
e11*98/14*0058*.. 100-110 255/35R18 K2c K44 R03 R70 A12 A14 A21
- mit Automatik-Getr. B02 Cbo Flh
L02 V18 S02
Chrysler PT Cruiser 85-164 215/40R18 K1a K2b T85 A01 A02 A04
PT 85-164 225/40R18 K1a K2b T88 A05 A08 A09
e11*98/14*0058*.. 85-164 255/35R18 K2c K44 R03 R70 A12 A14 A21
- mit Handschaltung B02 Cbo Flh
V18 S02
Chrysler Sebring 104-149 215/45R18 K1a K42 K56 A01 A02 A04
JR 104-149 225/40R18 K1a K2b K42 K56 A05 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K2c K42 K56 R03 A12 A14 A21
- Cabrio 104-149 245/40R18 K2c K42 K56 R03 B02 Cbo V18
104-149 255/35R18 K2c K42 K44 K56 R03 R70 S02
Chrysler Sebring 104-149 215/45R18 K1c K42 K56 A01 A02 A04
JR 104-149 225/40R18 K15 K1c K2b K42 K56 A05 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K15 K2c K42 K56 R03 A12 A14 A21
- Limousine B02 Lim V18
S02
Chrysler Stratus 96-120 225/40R18 K1c K2b K42 K56 A01 A02 A04
JX 96-120 235/40R18 K1c K2b K42 K44 K45 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 245/35R18 K2b K42 K44 K56 R03 A12 A14 A21
B02 V18 S02

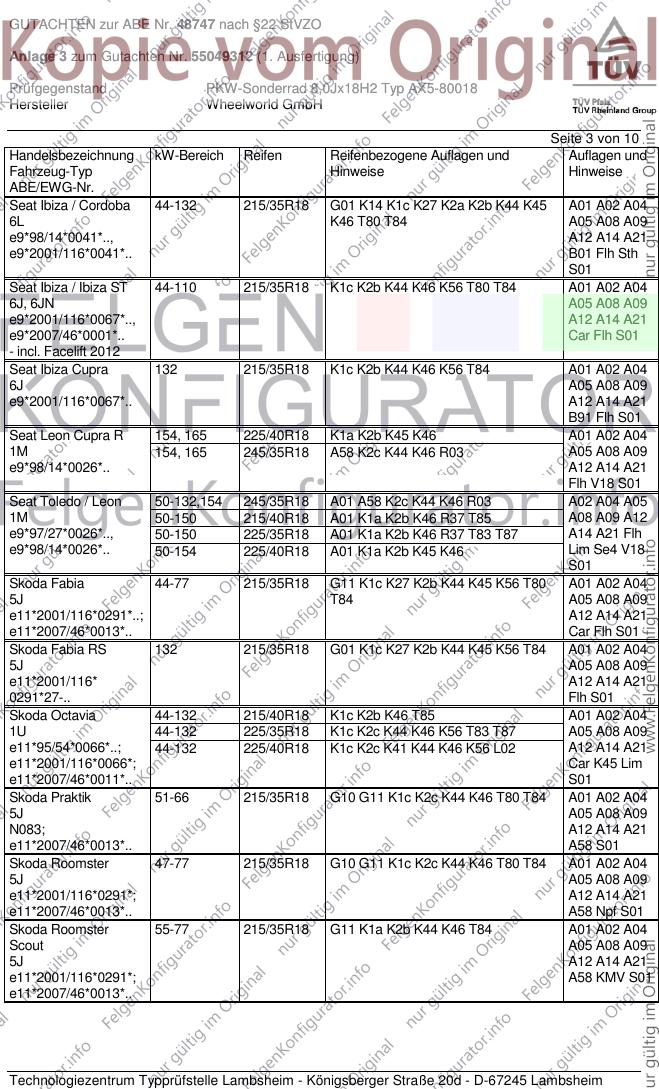

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-132 215/35R18 G01 K14 K1c K27 K2a K2b K44 K45 A01 A02 A04
6L K46 T80 T84 A05 A08 A09
e9*98/14*0041*.., A12 A14 A21
e9*2001/116*0041*.. B01 Flh Sth
S01
Seat Ibiza / Ibiza ST 44-110 215/35R18 K1c K2b K44 K46 K56 T80 T84 A01 A02 A04
6J, 6JN A05 A08 A09
e9*2001/116*0067*.., A12 A14 A21
e9*2007/46*0001*.. Car Flh S01
- incl. Facelift 2012
Seat Ibiza Cupra 132 215/35R18 K1c K2b K44 K46 K56 T84 A01 A02 A04
6J A05 A08 A09
e9*2001/116*0067*.. A12 A14 A21
B91 Flh S01
Seat Leon Cupra R 154, 165 225/40R18 K1a K2b K45 K46 A01 A02 A04
1M 154, 165 245/35R18 A58 K2c K44 K46 R03 A05 A08 A09
e9*98/14*0026*.. A12 A14 A21
Flh V18 S01
Seat Toledo / Leon 50-132,154 245/35R18 A01 A58 K2c K44 K46 R03 A02 A04 A05
1M 50-150 215/40R18 A01 K1a K2b K46 R37 T85 A08 A09 A12
e9*97/27*0026*.., 50-150 225/35R18 A01 K1a K2b K46 R37 T83 T87 A14 A21 Flh
e9*98/14*0026*.. 50-154 225/40R18 A01 K1a K2b K45 K46 Lim Se4 V18
S01
Skoda Fabia 44-77 215/35R18 G11 K1c K27 K2b K44 K45 K56 T80 A01 A02 A04
5J T84 A05 A08 A09
e11*2001/116*0291*..; A12 A14 A21
e11*2007/46*0013*.. Car Flh S01
Skoda Fabia RS 132 215/35R18 G01 K1c K27 K2b K44 K45 K56 T84 A01 A02 A04
5J A05 A08 A09
e11*2001/116* A12 A14 A21
0291*27-.. Flh S01
Skoda Octavia 44-132 215/40R18 K1c K2b K46 T85 A01 A02 A04
1U 44-132 225/35R18 K1c K2c K44 K46 K56 T83 T87 A05 A08 A09
e11*95/54*0066*..; 44-132 225/40R18 K1c K2c K41 K44 K46 K56 L02 A12 A14 A21
e11*2001/116*0066*; Car K45 Lim
e11*2007/46*0011*.. S01
Skoda Praktik 51-66 215/35R18 G10 G11 K1c K2c K44 K46 T80 T84 A01 A02 A04
5J A05 A08 A09
N083; A12 A14 A21
e11*2007/46*0013*.. A58 S01
Skoda Roomster 47-77 215/35R18 G10 G11 K1c K2c K44 K46 T80 T84 A01 A02 A04
5J A05 A08 A09
e11*2001/116*0291*; A12 A14 A21
e11*2007/46*0013*.. A58 Npf S01
Skoda Roomster 55-77 215/35R18 G11 K1a K2b K44 K46 T84 A01 A02 A04
Scout A05 A08 A09
5J A12 A14 A21
e11*2001/116*0291*; A58 KMV S01
e11*2007/46*0013*..

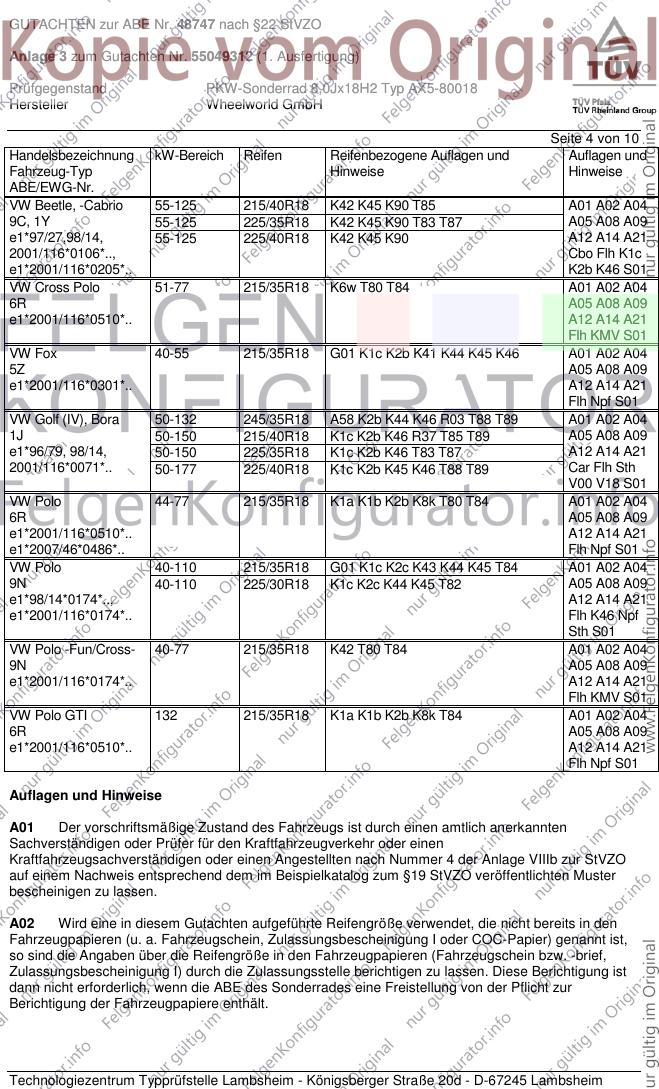

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, -Cabrio 55-125 215/40R18 K42 K45 K90 T85 A01 A02 A04
9C, 1Y 55-125 225/35R18 K42 K45 K90 T83 T87 A05 A08 A09
e1*97/27,98/14, 55-125 225/40R18 K42 K45 K90 A12 A14 A21
2001/116*0106*.., Cbo Flh K1c
e1*2001/116*0205*.. K2b K46 S01
VW Cross Polo 51-77 215/35R18 K6w T80 T84 A01 A02 A04
6R A05 A08 A09
e1*2001/116*0510*.. A12 A14 A21
Flh KMV S01
VW Fox 40-55 215/35R18 G01 K1c K2b K41 K44 K45 K46 A01 A02 A04
5Z A05 A08 A09
e1*2001/116*0301*.. A12 A14 A21
Flh Npf S01
VW Golf (IV), Bora 50-132 245/35R18 A58 K2b K44 K46 R03 T88 T89 A01 A02 A04
1J 50-150 215/40R18 K1c K2b K46 R37 T85 T89 A05 A08 A09
e1*96/79, 98/14, 50-150 225/35R18 K1c K2b K46 T83 T87 A12 A14 A21
2001/116*0071*.. 50-177 225/40R18 K1c K2b K45 K46 T88 T89 Car Flh Sth
V00 V18 S01
VW Polo 44-77 215/35R18 K1a K1b K2b K8k T80 T84 A01 A02 A04
6R A05 A08 A09
e1*2001/116*0510*.. A12 A14 A21
e1*2007/46*0486*.. Flh Npf S01
VW Polo 40-110 215/35R18 G01 K1c K2c K43 K44 K45 T84 A01 A02 A04
9N 40-110 225/30R18 K1c K2c K44 K45 T82 A05 A08 A09
e1*98/14*0174*.., A12 A14 A21
e1*2001/116*0174*.. Flh K46 Npf
Sth S01
VW Polo -Fun/Cross- 40-77 215/35R18 K42 T80 T84 A01 A02 A04
9N A05 A08 A09
e1*2001/116*0174*.. A12 A14 A21
Flh KMV S01
VW Polo GTI 132 215/35R18 K1a K1b K2b K8k T84 A01 A02 A04
6R A05 A08 A09
e1*2001/116*0510*.. A12 A14 A21
Flh Npf S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

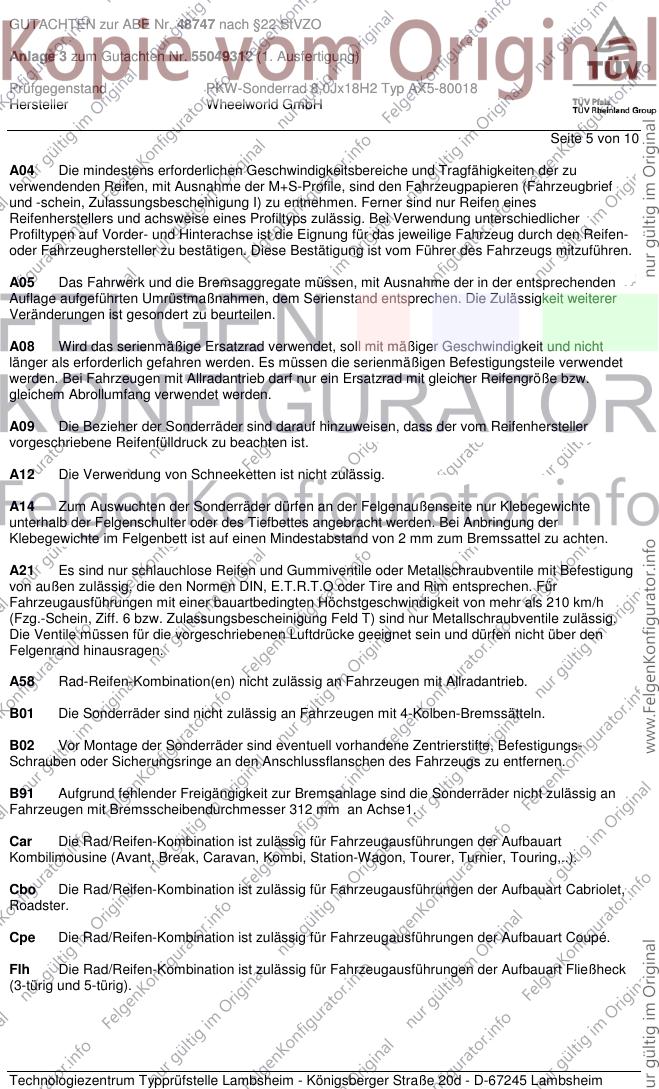

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

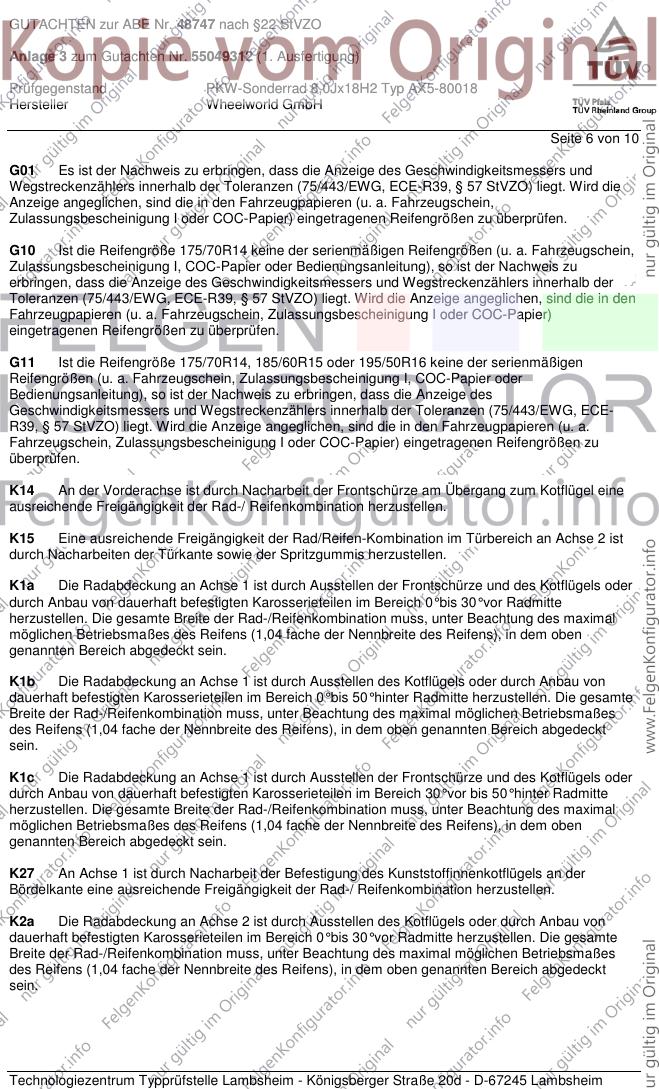

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 10

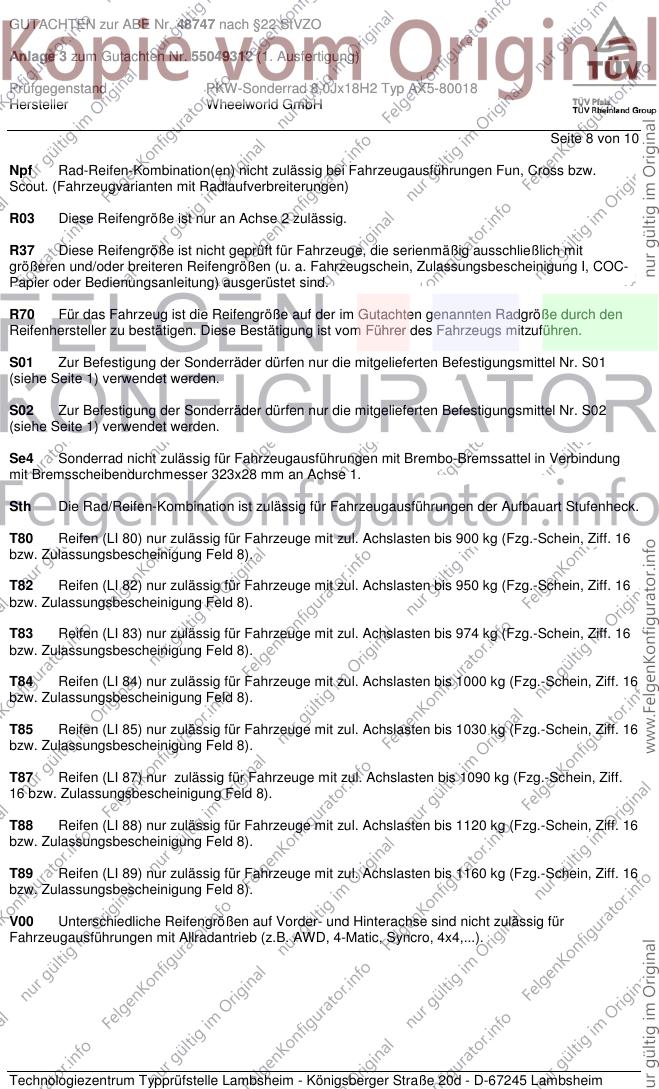

Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 10
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181895.DOC

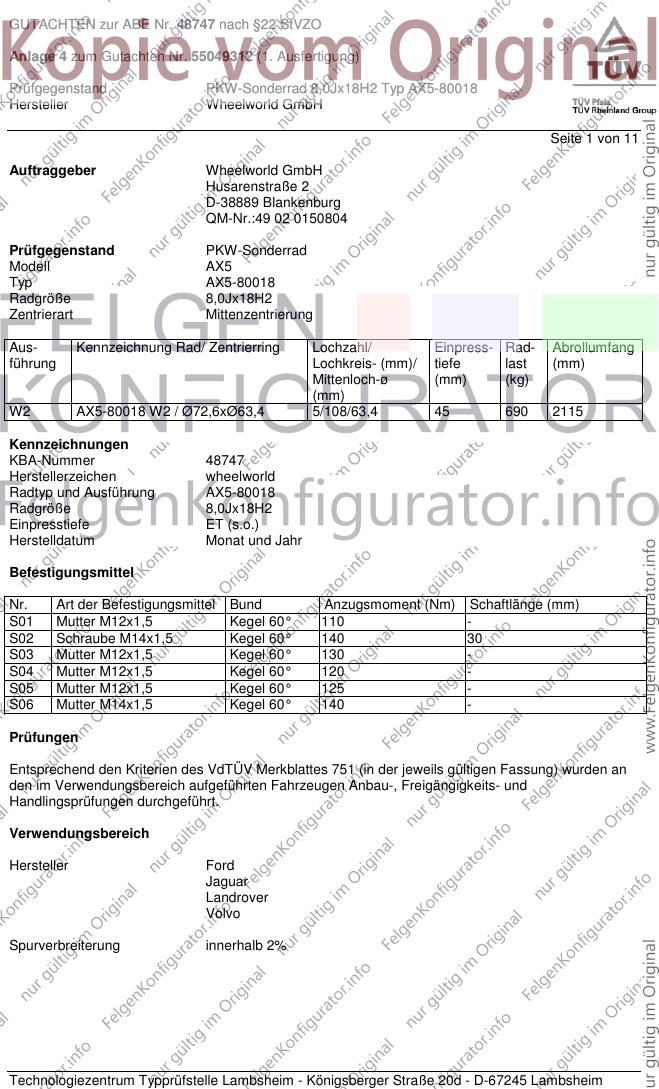

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 11
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W2 AX5-80018 W2 / Ø72,6xØ63,4 5/108/63,4 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M14x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

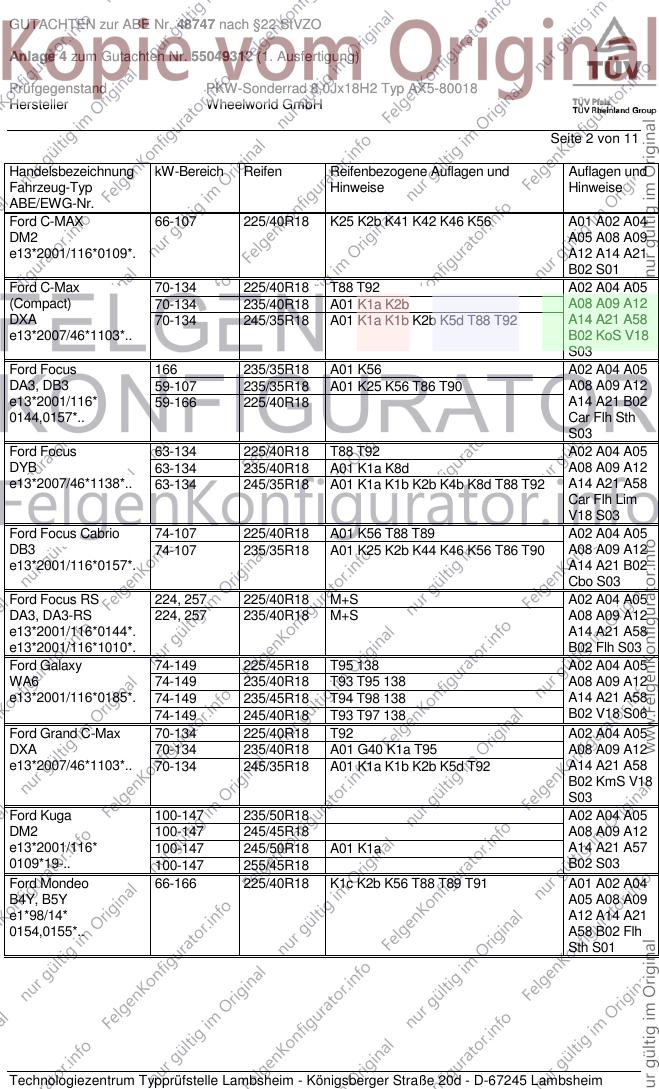

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A01 A02 A04
DM2 A05 A08 A09
e13*2001/116*0109*. A12 A14 A21
B02 S01
Ford C-Max 70-134 225/40R18 T88 T92 A02 A04 A05
(Compact) 70-134 235/40R18 A01 K1a K2b A08 A09 A12
DXA 70-134 245/35R18 A01 K1a K1b K2b K5d T88 T92 A14 A21 A58
e13*2007/46*1103*.. B02 KoS V18
S03
Ford Focus 166 235/35R18 A01 K56 A02 A04 A05
DA3, DB3 59-107 235/35R18 A01 K25 K56 T86 T90 A08 A09 A12
e13*2001/116* 59-166 225/40R18 A14 A21 B02
0144,0157*.. Car Flh Sth
S03
Ford Focus 63-134 225/40R18 T88 T92 A02 A04 A05
DYB 63-134 235/40R18 A01 K1a K8d A08 A09 A12
e13*2007/46*1138*.. 63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92 A14 A21 A58
Car Flh Lim
V18 S03
Ford Focus Cabrio 74-107 225/40R18 A01 K56 T88 T89 A02 A04 A05
DB3 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90 A08 A09 A12
e13*2001/116*0157*. A14 A21 B02
Cbo S03
Ford Focus RS 224, 257 225/40R18 M+S A02 A04 A05
DA3, DA3-RS 224, 257 235/40R18 M+S A08 A09 A12
e13*2001/116*0144*. A14 A21 A58
e13*2001/116*1010*. B02 Flh S03
Ford Galaxy 74-149 225/45R18 T95 138 A02 A04 A05
WA6 74-149 235/40R18 T93 T95 138 A08 A09 A12
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 138 A14 A21 A58
74-149 245/40R18 T93 T97 138 B02 V18 S06
Ford Grand C-Max 70-134 225/40R18 T92 A02 A04 A05
DXA 70-134 235/40R18 A01 G40 K1a T95 A08 A09 A12
e13*2007/46*1103*.. 70-134 245/35R18 A01 K1a K1b K2b K5d T92 A14 A21 A58
B02 KmS V18
S03
Ford Kuga 100-147 235/50R18 A02 A04 A05
DM2 100-147 245/45R18 A08 A09 A12
e13*2001/116* 100-147 245/50R18 A01 K1a A14 A21 A57
0109*19-.. 100-147 255/45R18 B02 S03
Ford Mondeo 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A01 A02 A04
B4Y, B5Y A05 A08 A09
e1*98/14* A12 A14 A21
0154,0155*.. A58 B02 Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

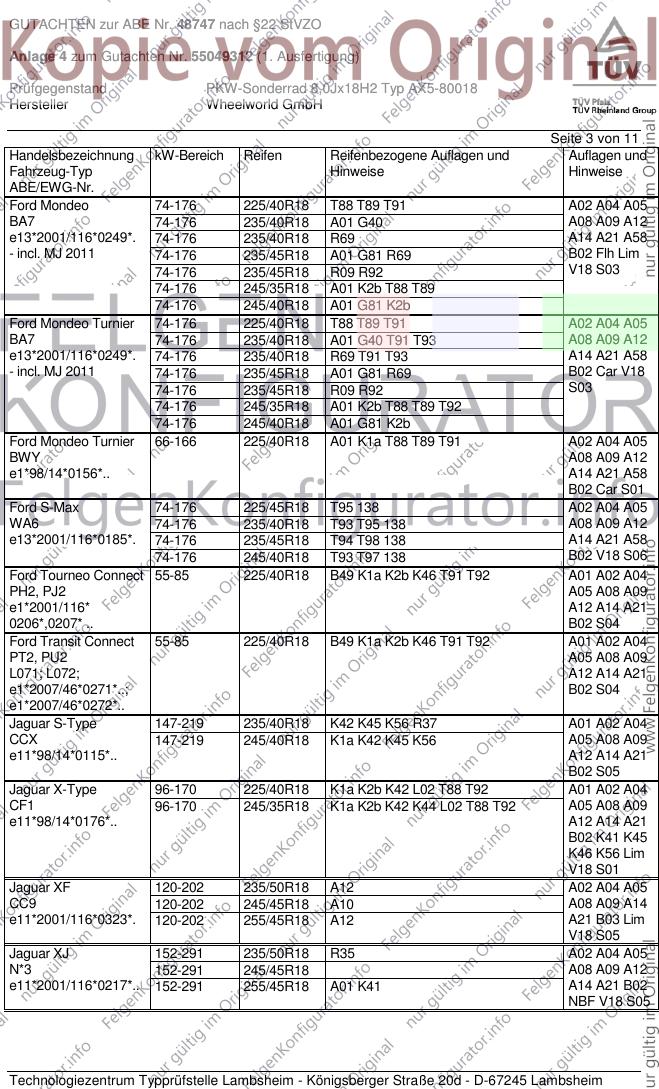

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 225/40R18 T88 T89 T91 A02 A04 A05
BA7 74-176 235/40R18 A01 G40 A08 A09 A12
e13*2001/116*0249*. 74-176 235/40R18 R69 A14 A21 A58
- incl. MJ 2011 74-176 235/45R18 A01 G81 R69 B02 Flh Lim
74-176 235/45R18 R09 R92 V18 S03
74-176 245/35R18 A01 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier 74-176 225/40R18 T88 T89 T91 A02 A04 A05
BA7 74-176 235/40R18 A01 G40 T91 T93 A08 A09 A12
e13*2001/116*0249*. 74-176 235/40R18 R69 T91 T93 A14 A21 A58
- incl. MJ 2011 74-176 235/45R18 A01 G81 R69 B02 Car V18
74-176 235/45R18 R09 R92 S03
74-176 245/35R18 A01 K2b T88 T89 T92
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier 66-166 225/40R18 A01 K1a T88 T89 T91 A02 A04 A05
BWY A08 A09 A12
e1*98/14*0156*.. A14 A21 A58
B02 Car S01
Ford S-Max 74-176 225/45R18 T95 138 A02 A04 A05
WA6 74-176 235/40R18 T93 T95 138 A08 A09 A12
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 138 A14 A21 A58
74-176 245/40R18 T93 T97 138 B02 V18 S06
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A02 A04
PH2, PJ2 A05 A08 A09
e1*2001/116* A12 A14 A21
0206*,0207* .. B02 S04
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A02 A04
PT2, PU2 A05 A08 A09
L071; L072; A12 A14 A21
e1*2007/46*0271*..; B02 S04
e1*2007/46*0272*..
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A02 A04
CCX 147-219 245/40R18 K1a K42 K45 K56 A05 A08 A09
e11*98/14*0115*.. A12 A14 A21
B02 S05
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A02 A04
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A05 A08 A09
e11*98/14*0176*.. A12 A14 A21
B02 K41 K45
K46 K56 Lim
V18 S01
Jaguar XF 120-202 235/50R18 A12 A02 A04 A05
CC9 120-202 245/45R18 A10 A08 A09 A14
e11*2001/116*0323*. 120-202 255/45R18 A12 A21 B03 Lim
V18 S05
Jaguar XJ 152-291 235/50R18 R35 A02 A04 A05
N*3 152-291 245/45R18 A08 A09 A12
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 A14 A21 B02
NBF V18 S05

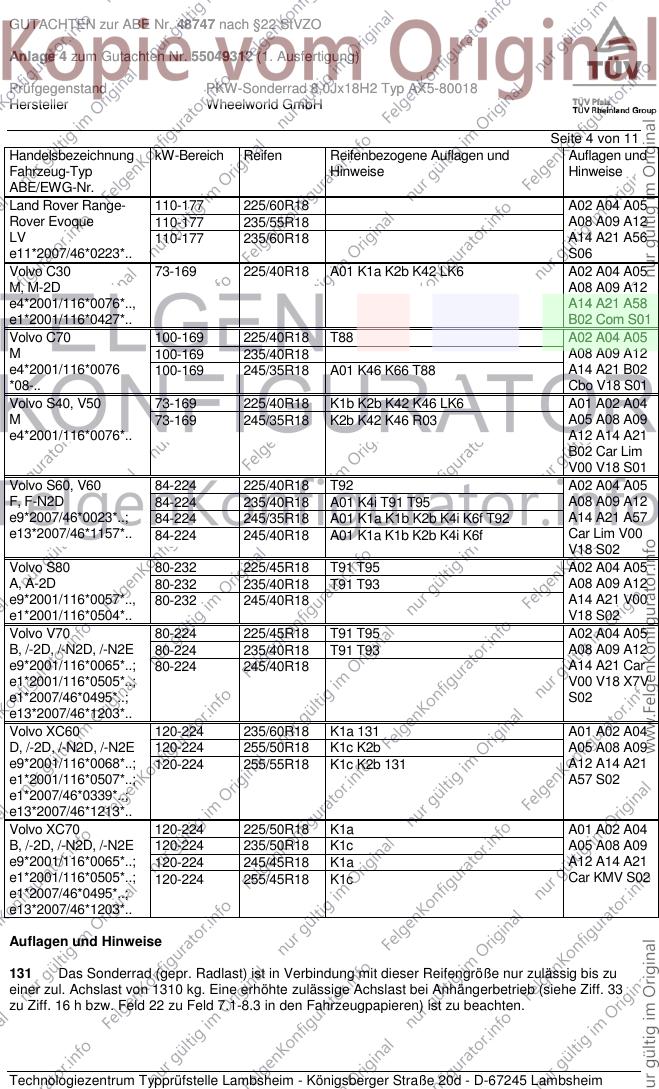

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-177 225/60R18 A02 A04 A05
Rover Evoque 110-177 235/55R18 A08 A09 A12
LV 110-177 235/60R18 A14 A21 A56
e11*2007/46*0223*.. S06
Volvo C30 73-169 225/40R18 A01 K1a K2b K42 LK6 A02 A04 A05
M, M-2D A08 A09 A12
e4*2001/116*0076*.., A14 A21 A58
e1*2001/116*0427*.. B02 Com S01
Volvo C70 100-169 225/40R18 T88 A02 A04 A05
M 100-169 235/40R18 A08 A09 A12
e4*2001/116*0076 100-169 245/35R18 A01 K46 K66 T88 A14 A21 B02
*08-.. Cbo V18 S01
Volvo S40, V50 73-169 225/40R18 K1b K2b K42 K46 LK6 A01 A02 A04
M 73-169 245/35R18 K2b K42 K46 R03 A05 A08 A09
e4*2001/116*0076*.. A12 A14 A21
B02 Car Lim
V00 V18 S01
Volvo S60, V60 84-224 225/40R18 T92 A02 A04 A05
F, F-N2D 84-224 235/40R18 A01 K4i T91 T95 A08 A09 A12
e9*2007/46*0023*..; 84-224 245/35R18 A01 K1a K1b K2b K4i K6f T92 A14 A21 A57
e13*2007/46*1157*.. 84-224 245/40R18 A01 K1a K1b K2b K4i K6f Car Lim V00
V18 S02
Volvo S80 80-232 225/45R18 T91 T95 A02 A04 A05
A, A-2D 80-232 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0057*.., 80-232 245/40R18 A14 A21 V00
e1*2001/116*0504*.. V18 S02
Volvo V70 80-224 225/45R18 T91 T95 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0065*..; 80-224 245/40R18 A14 A21 Car
e1*2001/116*0505*..; V00 V18 X7V
e1*2007/46*0495*..; S02
e13*2007/46*1203*..
Volvo XC60 120-224 235/60R18 K1a 131 A01 A02 A04
D, /-2D, /-N2D, /-N2E 120-224 255/50R18 K1c K2b A05 A08 A09
e9*2001/116*0068*..; 120-224 255/55R18 K1c K2b 131 A12 A14 A21
e1*2001/116*0507*..; A57 S02
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 K1a A01 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A05 A08 A09
e9*2001/116*0065*..; 120-224 245/45R18 K1a A12 A14 A21
e1*2001/116*0505*..; 120-224 255/45R18 K1c Car KMV S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

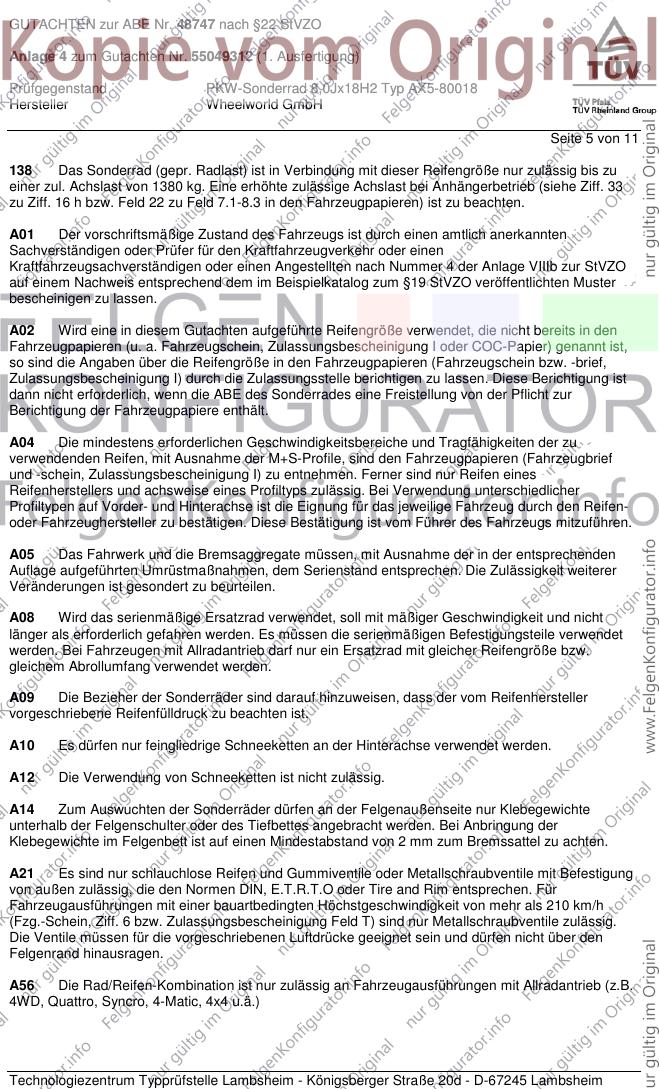

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 11
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)

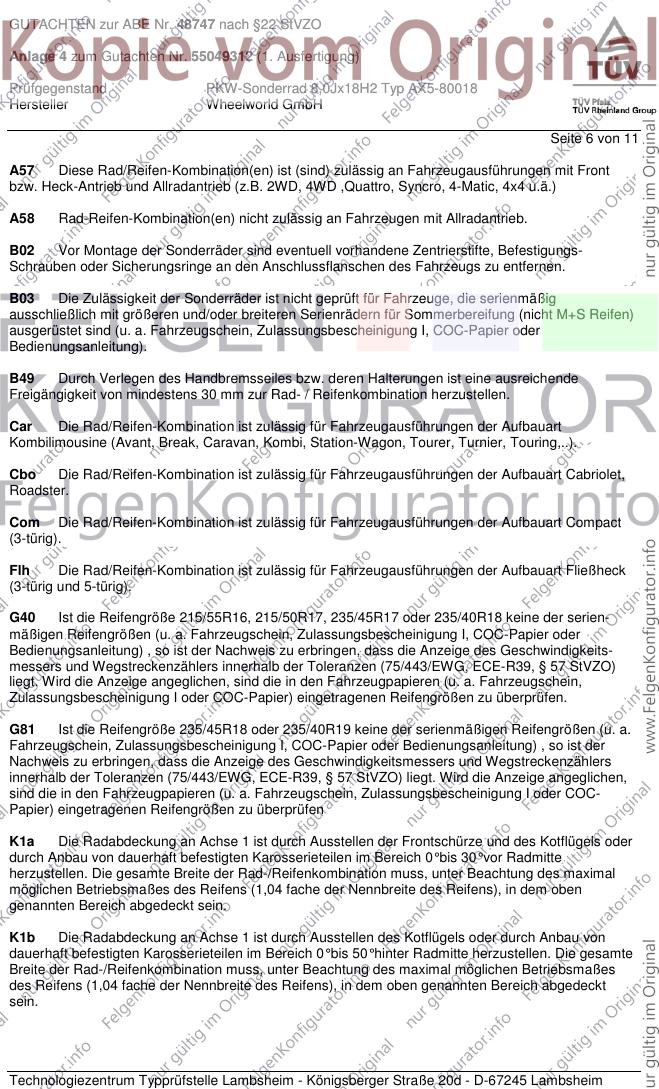

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 11
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

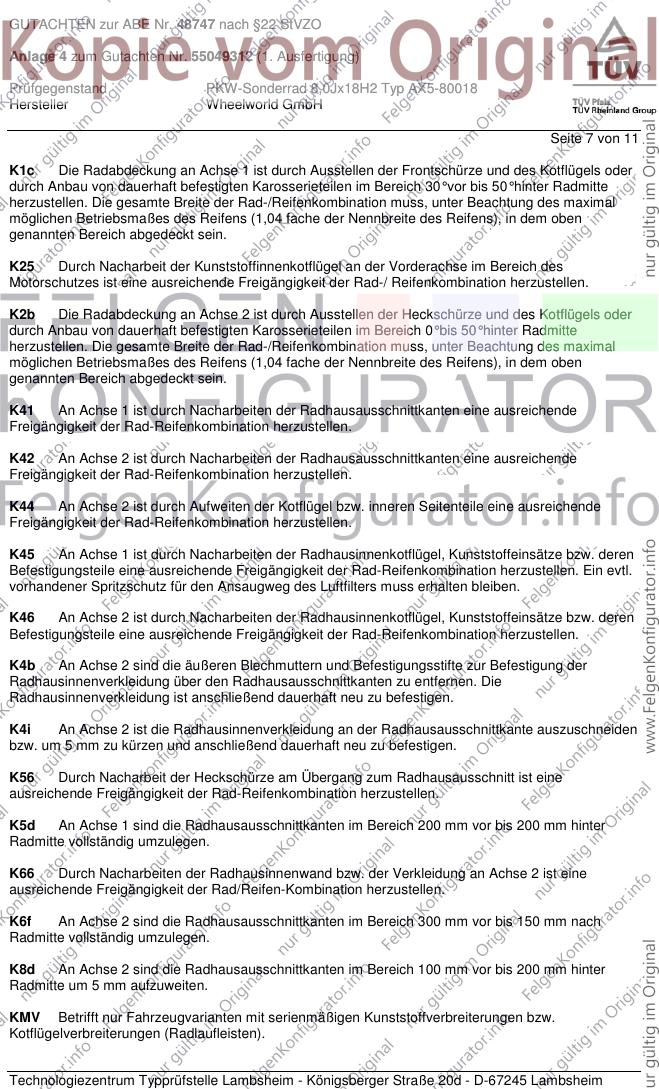

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

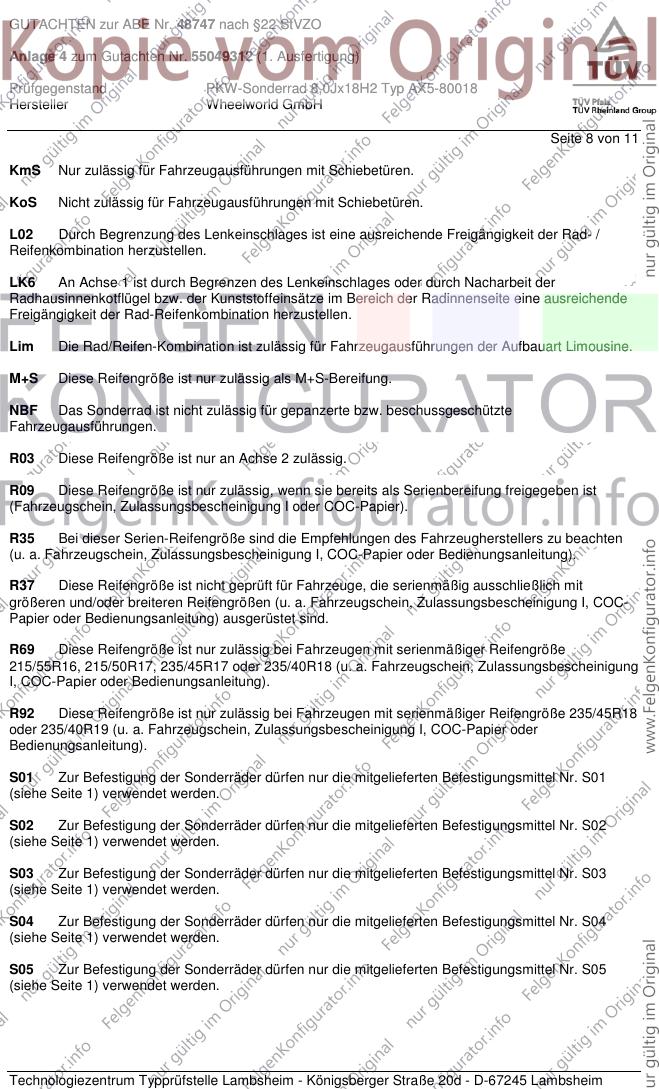

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 11
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

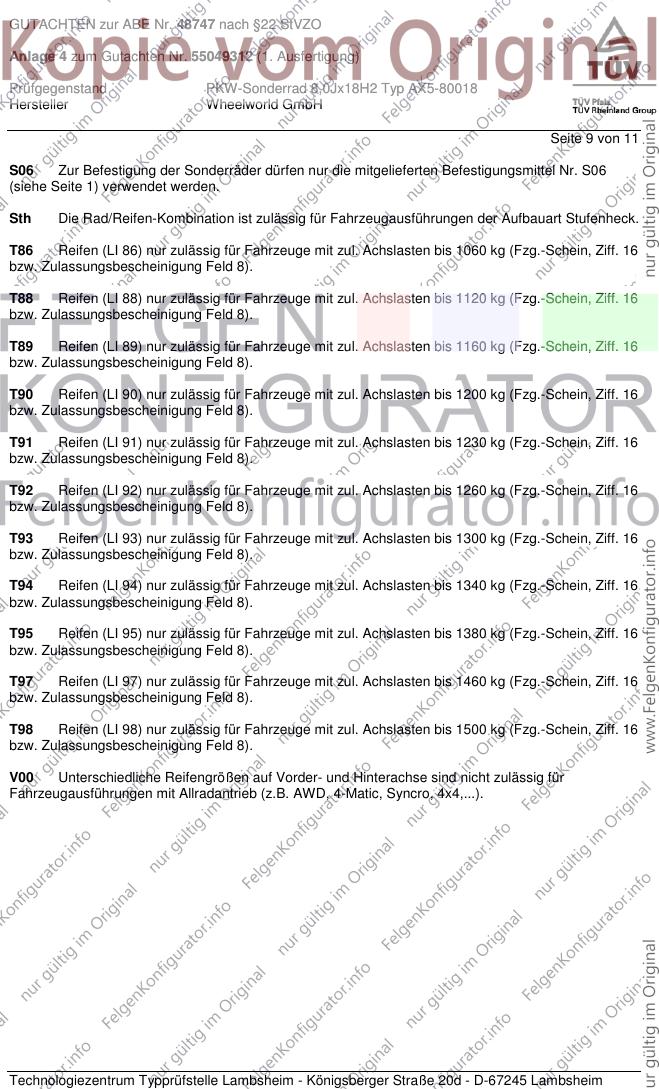

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 11
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

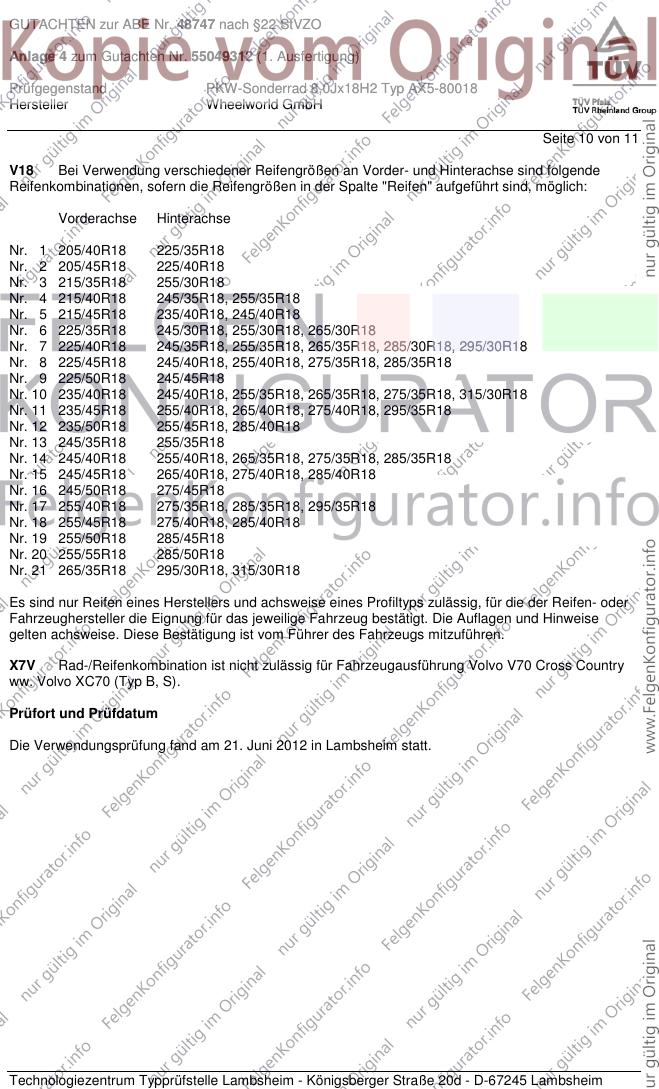

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181896.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 16
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-80018 W4 / Ø72,6xØ57,1 5/112/57,1 35 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

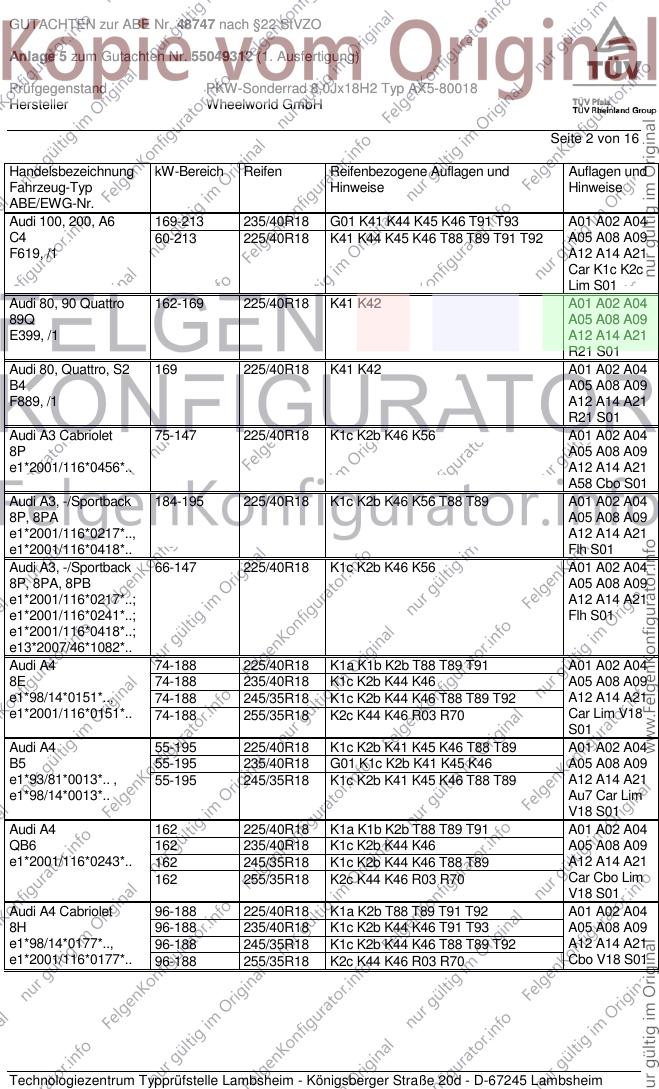

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 169-213 235/40R18 G01 K41 K44 K45 K46 T91 T93 A01 A02 A04
C4 60-213 225/40R18 K41 K44 K45 K46 T88 T89 T91 T92 A05 A08 A09
F619, /1 A12 A14 A21
Car K1c K2c
Lim S01
Audi 80, 90 Quattro 162-169 225/40R18 K41 K42 A01 A02 A04
89Q A05 A08 A09
E399, /1 A12 A14 A21
R21 S01
Audi 80, Quattro, S2 169 225/40R18 K41 K42 A01 A02 A04
B4 A05 A08 A09
F889, /1 A12 A14 A21
R21 S01
Audi A3 Cabriolet 75-147 225/40R18 K1c K2b K46 K56 A01 A02 A04
8P A05 A08 A09
e1*2001/116*0456*.. A12 A14 A21
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A14 A21
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 225/40R18 K1c K2b K46 K56 A01 A02 A04
8P, 8PA, 8PB A05 A08 A09
e1*2001/116*0217*..; A12 A14 A21
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 K1a K1b K2b T88 T89 T91 A01 A02 A04
8E 74-188 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A14 A21
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70 Car Lim V18
S01
Audi A4 55-195 225/40R18 K1c K2b K41 K45 K46 T88 T89 A01 A02 A04
B5 55-195 235/40R18 G01 K1c K2b K41 K45 K46 A05 A08 A09
e1*93/81*0013*.. , 55-195 245/35R18 K1c K2b K41 K45 K46 T88 T89 A12 A14 A21
e1*98/14*0013*.. Au7 Car Lim
V18 S01
Audi A4 162 225/40R18 K1a K1b K2b T88 T89 T91 A01 A02 A04
QB6 162 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 K46 T88 T89 A12 A14 A21
162 255/35R18 K2c K44 K46 R03 R70 Car Cbo Lim
V18 S01
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b T88 T89 T91 T92 A01 A02 A04
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A14 A21
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70 Cbo V18 S01

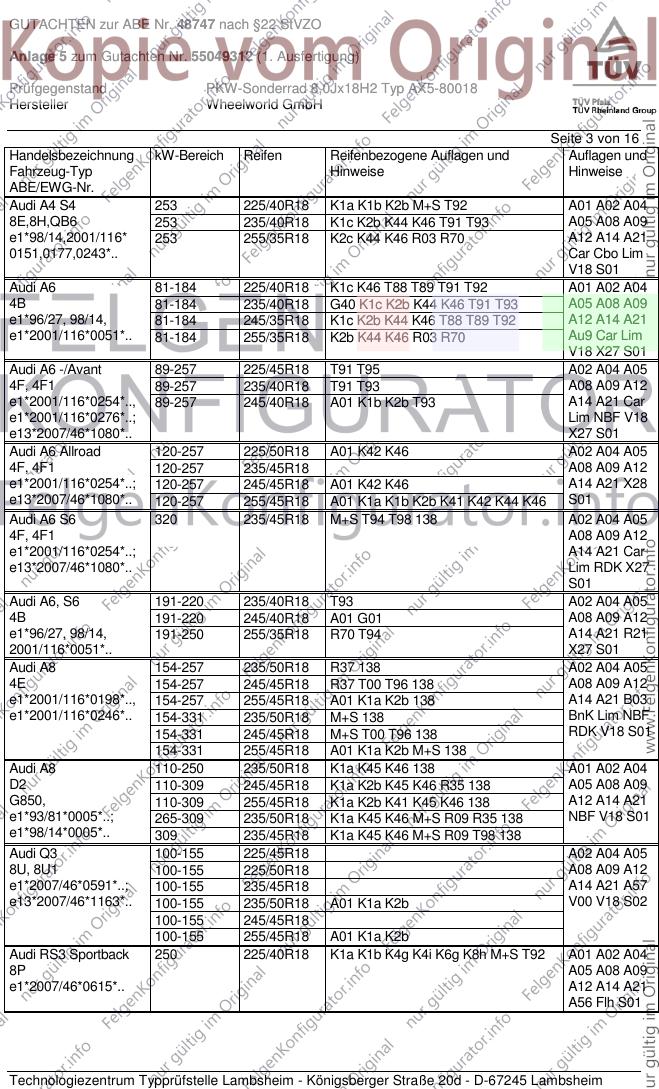

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 225/40R18 K1a K1b K2b M+S T92 A01 A02 A04
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 A12 A14 A21
0151,0177,0243*.. Car Cbo Lim
V18 S01
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A02 A04
4B 81-184 235/40R18 G40 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A14 A21
e1*2001/116*0051*.. 81-184 255/35R18 K2b K44 K46 R03 R70 Au9 Car Lim
V18 X27 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b T93 A14 A21 Car
e1*2001/116*0276*..; Lim NBF V18
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 225/50R18 A01 K42 K46 A02 A04 A05
4F, 4F1 120-257 235/45R18 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/45R18 A01 K42 K46 A14 A21 X28
e13*2007/46*1080*.. 120-257 255/45R18 A01 K1a K1b K2b K41 K42 K44 K46 S01
Audi A6 S6 320 235/45R18 M+S T94 T98 138 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*..; A14 A21 Car
e13*2007/46*1080*.. Lim RDK X27
S01
Audi A6, S6 191-220 235/40R18 T93 A02 A04 A05
4B 191-220 245/40R18 A01 G01 A08 A09 A12
e1*96/27, 98/14, 191-250 255/35R18 R70 T94 A14 A21 R21
2001/116*0051*.. X27 S01
Audi A8 154-257 235/50R18 R37 138 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 138 A08 A09 A12
e1*2001/116*0198*.., 154-257 255/45R18 A01 K1a K2b 138 A14 A21 B03
e1*2001/116*0246*.. 154-331 235/50R18 M+S 138 BnK Lim NBF
154-331 245/45R18 M+S T00 T96 138 RDK V18 S01
154-331 255/45R18 A01 K1a K2b M+S 138
Audi A8 110-250 235/50R18 K1a K45 K46 138 A01 A02 A04
D2 110-309 245/45R18 K1a K2b K45 K46 R35 138 A05 A08 A09
G850, 110-309 255/45R18 K1a K2b K41 K45 K46 138 A12 A14 A21
e1*93/81*0005*..; 265-309 235/50R18 K1a K45 K46 M+S R09 R35 138 NBF V18 S01
e1*98/14*0005*.. 309 235/45R18 K1a K45 K46 M+S R09 T98 138
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A14 A21 A57
e13*2007/46*1163*.. 100-155 235/50R18 A01 K1a K2b V00 V18 S02
100-155 245/45R18
100-155 255/45R18 A01 K1a K2b
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A14 A21
A56 Flh S01

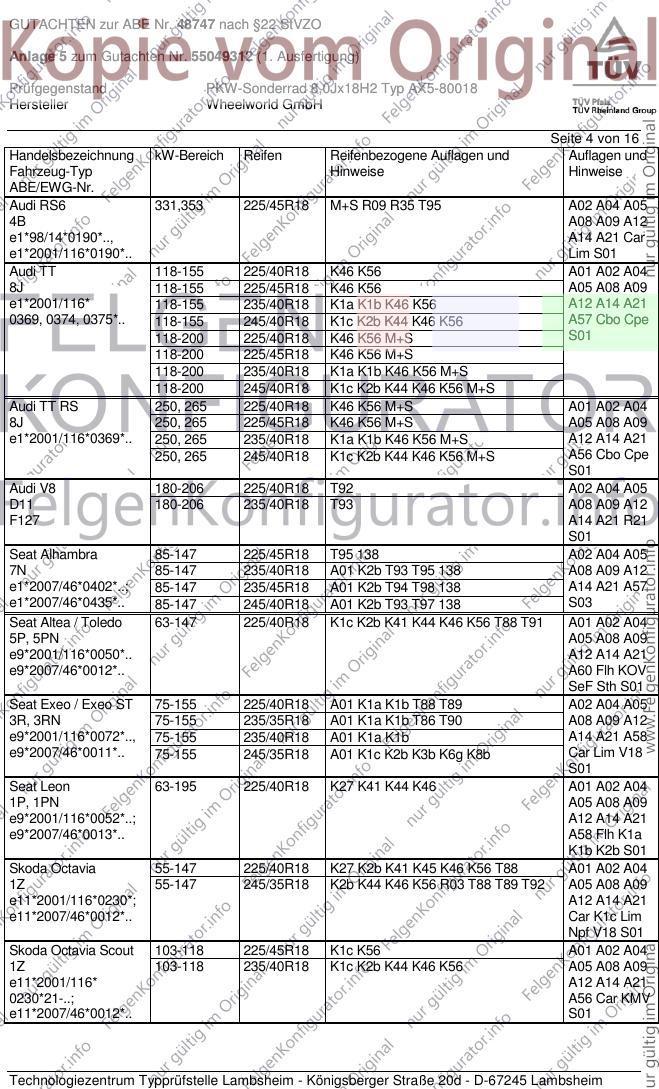

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS6 331,353 225/45R18 M+S R09 R35 T95 A02 A04 A05
4B A08 A09 A12
e1*98/14*0190*.., A14 A21 Car
e1*2001/116*0190*.. Lim S01
Audi TT 118-155 225/40R18 K46 K56 A01 A02 A04
8J 118-155 225/45R18 K46 K56 A05 A08 A09
e1*2001/116* 118-155 235/40R18 K1a K1b K46 K56 A12 A14 A21
0369, 0374, 0375*.. 118-155 245/40R18 K1c K2b K44 K46 K56 A57 Cbo Cpe
118-200 225/40R18 K46 K56 M+S S01
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K1a K1b K46 K56 M+S
118-200 245/40R18 K1c K2b K44 K46 K56 M+S
Audi TT RS 250, 265 225/40R18 K46 K56 M+S A01 A02 A04
8J 250, 265 225/45R18 K46 K56 M+S A05 A08 A09
e1*2001/116*0369*.. 250, 265 235/40R18 K1a K1b K46 K56 M+S A12 A14 A21
250, 265 245/40R18 K1c K2b K44 K46 K56 M+S A56 Cbo Cpe
S01
Audi V8 180-206 225/40R18 T92 A02 A04 A05
D11 180-206 235/40R18 T93 A08 A09 A12
F127 A14 A21 R21
S01
Seat Alhambra 85-147 225/45R18 T95 138 A02 A04 A05
7N 85-147 235/40R18 A01 K2b T93 T95 138 A08 A09 A12
e1*2007/46*0402*..; 85-147 235/45R18 A01 K2b T94 T98 138 A14 A21 A57
e1*2007/46*0435*.. 85-147 245/40R18 A01 K2b T93 T97 138 S03
Seat Altea / Toledo 63-147 225/40R18 K1c K2b K41 K44 K46 K56 T88 T91 A01 A02 A04
5P, 5PN A05 A08 A09
e9*2001/116*0050*.. A12 A14 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Exeo / Exeo ST 75-155 225/40R18 A01 K1a K1b T88 T89 A02 A04 A05
3R, 3RN 75-155 235/35R18 A01 K1a K1b T86 T90 A08 A09 A12
e9*2001/116*0072*.., 75-155 235/40R18 A01 K1a K1b A14 A21 A58
e9*2007/46*0011*.. 75-155 245/35R18 A01 K1c K2b K3b K6g K8b Car Lim V18
S01
Seat Leon 63-195 225/40R18 K27 K41 K44 K46 A01 A02 A04
1P, 1PN A05 A08 A09
e9*2001/116*0052*..; A12 A14 A21
e9*2007/46*0013*.. A58 Flh K1a
K1b K2b S01
Skoda Octavia 55-147 225/40R18 K27 K2b K41 K45 K46 K56 T88 A01 A02 A04
1Z 55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 T92 A05 A08 A09
e11*2001/116*0230*; A12 A14 A21
e11*2007/46*0012*.. Car K1c Lim
Npf V18 S01
Skoda Octavia Scout 103-118 225/45R18 K1c K56 A01 A02 A04
1Z 103-118 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
e11*2001/116* A12 A14 A21
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01

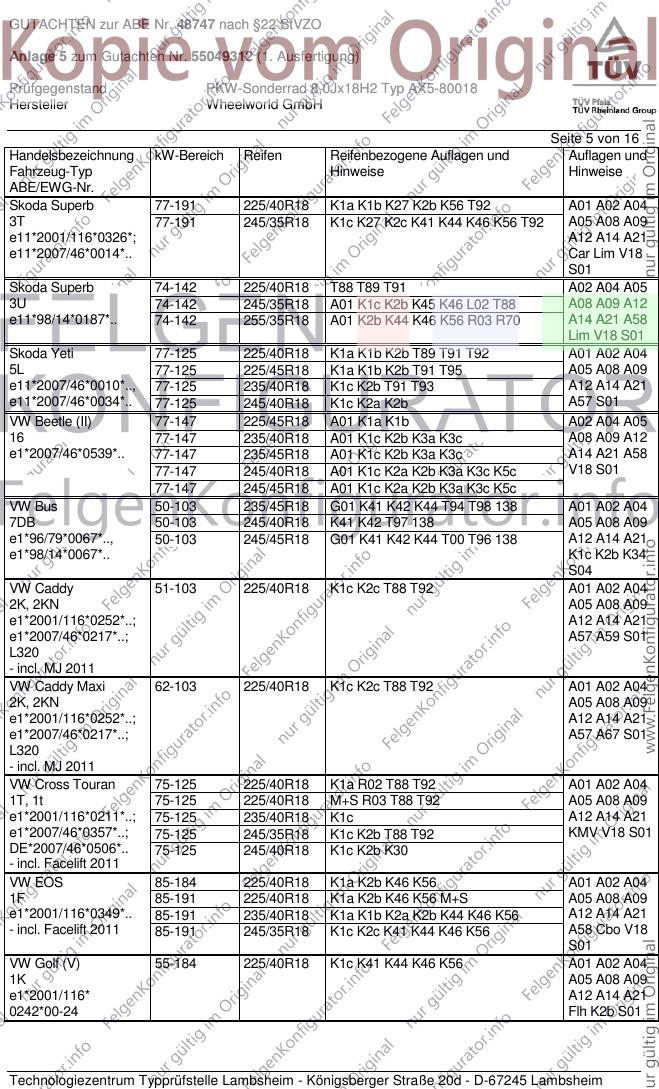

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A05 A08 A09
e11*2001/116*0326*; A12 A14 A21
e11*2007/46*0014*.. Car Lim V18
S01
Skoda Superb 74-142 225/40R18 T88 T89 T91 A02 A04 A05
3U 74-142 245/35R18 A01 K1c K2b K45 K46 L02 T88 A08 A09 A12
e11*98/14*0187*.. 74-142 255/35R18 A01 K2b K44 K46 K56 R03 R70 A14 A21 A58
Lim V18 S01
Skoda Yeti 77-125 225/40R18 K1a K1b K2b T89 T91 T92 A01 A02 A04
5L 77-125 225/45R18 K1a K1b K2b T91 T95 A05 A08 A09
e11*2007/46*0010*.., 77-125 235/40R18 K1c K2b T91 T93 A12 A14 A21
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b A57 S01
VW Beetle (II) 77-147 225/45R18 A01 K1a K1b A02 A04 A05
16 77-147 235/40R18 A01 K1c K2b K3a K3c A08 A09 A12
e1*2007/46*0539*.. 77-147 235/45R18 A01 K1c K2b K3a K3c A14 A21 A58
77-147 245/40R18 A01 K1c K2a K2b K3a K3c K5c V18 S01
77-147 245/45R18 A01 K1c K2a K2b K3a K3c K5c
VW Bus 50-103 235/45R18 G01 K41 K42 K44 T94 T98 138 A01 A02 A04
7DB 50-103 245/40R18 K41 K42 T97 138 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K44 T00 T96 138 A12 A14 A21
e1*98/14*0067*.. K1c K2b K34
S04
VW Caddy 51-103 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A14 A21
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A14 A21
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 225/40R18 K1a R02 T88 T92 A01 A02 A04
1T, 1t 75-125 225/40R18 M+S R03 T88 T92 A05 A08 A09
e1*2001/116*0211*..; 75-125 235/40R18 K1c A12 A14 A21
e1*2007/46*0357*..; 75-125 245/35R18 K1c K2b T88 T92 KMV V18 S01
DE*2007/46*0506*.. 75-125 245/40R18 K1c K2b K30
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K1a K2b K46 K56 A01 A02 A04
1F 85-191 225/40R18 K1a K2b K46 K56 M+S A05 A08 A09
e1*2001/116*0349*.. 85-191 235/40R18 K1a K1b K2a K2b K44 K46 K56 A12 A14 A21
- incl. Facelift 2011 85-191 245/35R18 K1c K2c K41 K44 K46 K56 A58 Cbo V18
S01
VW Golf (V) 55-184 225/40R18 K1c K41 K44 K46 K56 A01 A02 A04
1K A05 A08 A09
e1*2001/116* A12 A14 A21
0242*00-24 Flh K2b S01

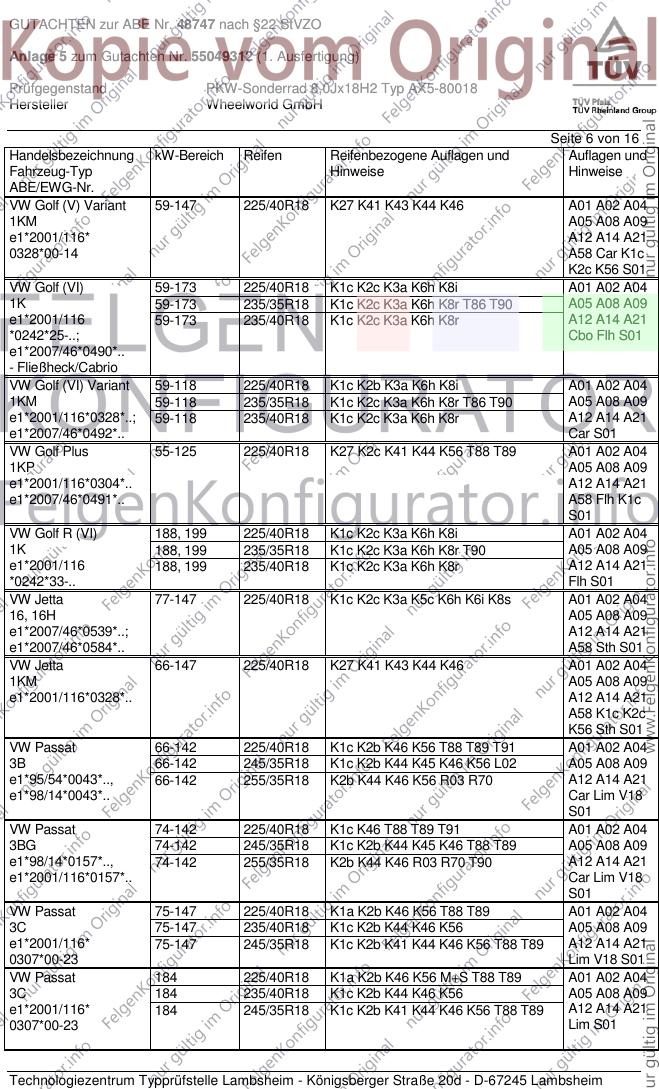

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 225/40R18 K27 K41 K43 K44 K46 A01 A02 A04
1KM A05 A08 A09
e1*2001/116* A12 A14 A21
0328*00-14 A58 Car K1c
K2c K56 S01
VW Golf (VI) 59-173 225/40R18 K1c K2c K3a K6h K8i A01 A02 A04
1K 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90 A05 A08 A09
e1*2001/116 59-173 235/40R18 K1c K2c K3a K6h K8r A12 A14 A21
*0242*25-..; Cbo Flh S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/40R18 K1c K2b K3a K6h K8i A01 A02 A04
1KM 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90 A05 A08 A09
e1*2001/116*0328*..; 59-118 235/40R18 K1c K2c K3a K6h K8r A12 A14 A21
e1*2007/46*0492*.. Car S01
VW Golf Plus 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A01 A02 A04
1KP A05 A08 A09
e1*2001/116*0304*.. A12 A14 A21
e1*2007/46*0491*.. A58 Flh K1c
S01
VW Golf R (VI) 188, 199 225/40R18 K1c K2c K3a K6h K8i A01 A02 A04
1K 188, 199 235/35R18 K1c K2c K3a K6h K8r T90 A05 A08 A09
e1*2001/116 188, 199 235/40R18 K1c K2c K3a K6h K8r A12 A14 A21
*0242*33-.. Flh S01
VW Jetta 77-147 225/40R18 K1c K2c K3a K5c K6h K6i K8s A01 A02 A04
16, 16H A05 A08 A09
e1*2007/46*0539*..; A12 A14 A21
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 225/40R18 K27 K41 K43 K44 K46 A01 A02 A04
1KM A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 K1c K2c
K56 Sth S01
VW Passat 66-142 225/40R18 K1c K2b K46 K56 T88 T89 T91 A01 A02 A04
3B 66-142 245/35R18 K1c K2b K44 K45 K46 K56 L02 A05 A08 A09
e1*95/54*0043*.., 66-142 255/35R18 K2b K44 K46 K56 R03 R70 A12 A14 A21
e1*98/14*0043*.. Car Lim V18
S01
VW Passat 74-142 225/40R18 K1c K46 T88 T89 T91 A01 A02 A04
3BG 74-142 245/35R18 K1c K2b K44 K45 K46 T88 T89 A05 A08 A09
e1*98/14*0157*.., 74-142 255/35R18 K2b K44 K46 R03 R70 T90 A12 A14 A21
e1*2001/116*0157*.. Car Lim V18
S01
VW Passat 75-147 225/40R18 K1a K2b K46 K56 T88 T89 A01 A02 A04
3C 75-147 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 A12 A14 A21
0307*00-23 Lim V18 S01
VW Passat 184 225/40R18 K1a K2b K46 K56 M+S T88 T89 A01 A02 A04
3C 184 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 184 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 A12 A14 A21
0307*00-23 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A01 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A05 A08 A09
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A12 A14 A21
0307*24-.., Car Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 K4i K6g T88 T92 A01 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A05 A08 A09
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A12 A14 A21
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R18 A01 K6g M+S T92 A02 A04 A05
3C, 3c 103-155 225/45R18 A01 K6g A08 A09 A12
e1*2001/116*0307*30- 103-155 235/40R18 A01 K6h K6w K8h T91 T95 A14 A21 A56
..; 103-155 245/40R18 A01 K6h K6y K8h Car KMV S01
e1*2007/46*0547*02-..
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 M+S T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A01 K1a K2b K32 K42 K46 K56 A08 A09 A12
e1*2001/116*0468*.. A14 A21 S01
- incl. Modell 2012
VW Passat Variant 184 235/40R18 K1c K2b K44 K46 K56 A01 A02 A04
3C 184 245/35R18 K1c K2b K41 K44 K46 K56 T89 T92 A05 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Car S01
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A01 A02 A04
3C 75-147 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 A12 A14 A21
0307*00-23 T92 Car V18 S01
VW Passat W8 202 225/40R18 K1c K46 T91 A01 A02 A04
3BS 202 255/35R18 K2b K44 K46 R03 R70 T90 A05 A08 A09
e1*98/14*0173*.., A12 A14 A21
e1*2001/116*0173*.. B11 Car Lim
V18 S01
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/35R18 A01 K1a K2b A14 A21 A58
90-155 245/40R18 A01 K1a K2b Cpe V18 S01
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/35R18 A01 K1a K2b A14 A21 A58
188, 195 245/40R18 A01 K1a K2b Cpe V18 S01

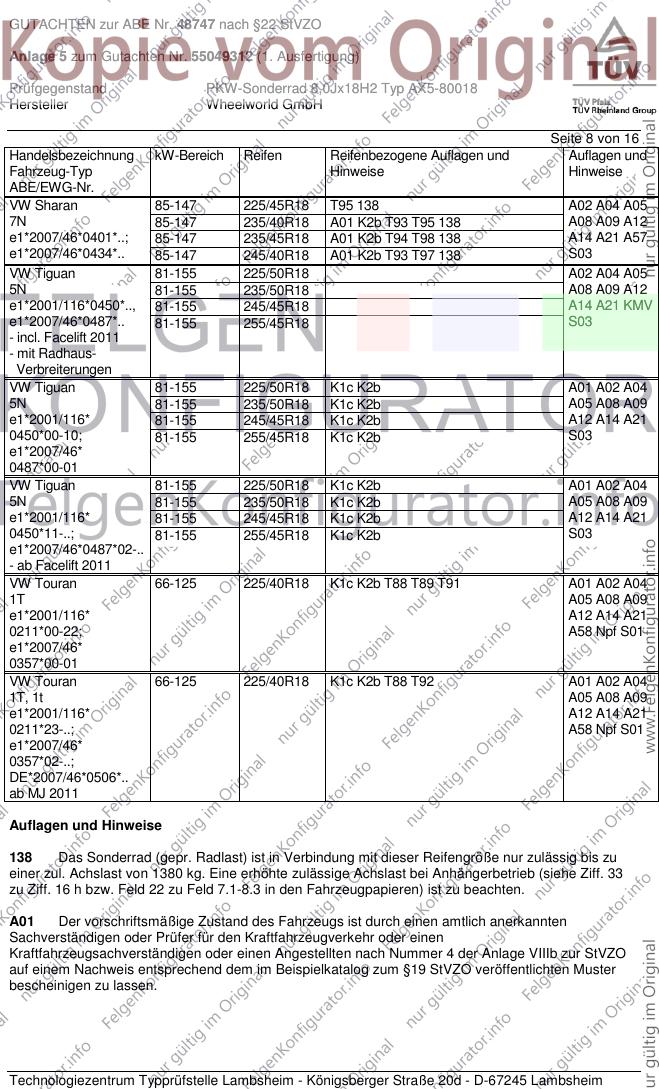

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 85-147 225/45R18 T95 138 A02 A04 A05
7N 85-147 235/40R18 A01 K2b T93 T95 138 A08 A09 A12
e1*2007/46*0401*..; 85-147 235/45R18 A01 K2b T94 T98 138 A14 A21 A57
e1*2007/46*0434*.. 85-147 245/40R18 A01 K2b T93 T97 138 S03
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A14 A21 KMV
e1*2007/46*0487*.. 81-155 255/45R18 S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A14 A21
0450*00-10; 81-155 255/45R18 K1c K2b S03
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A14 A21
0450*11-..; 81-155 255/45R18 K1c K2b S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 225/40R18 K1c K2b T88 T89 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A14 A21
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 225/40R18 K1c K2b T88 T92 A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116* A12 A14 A21
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.

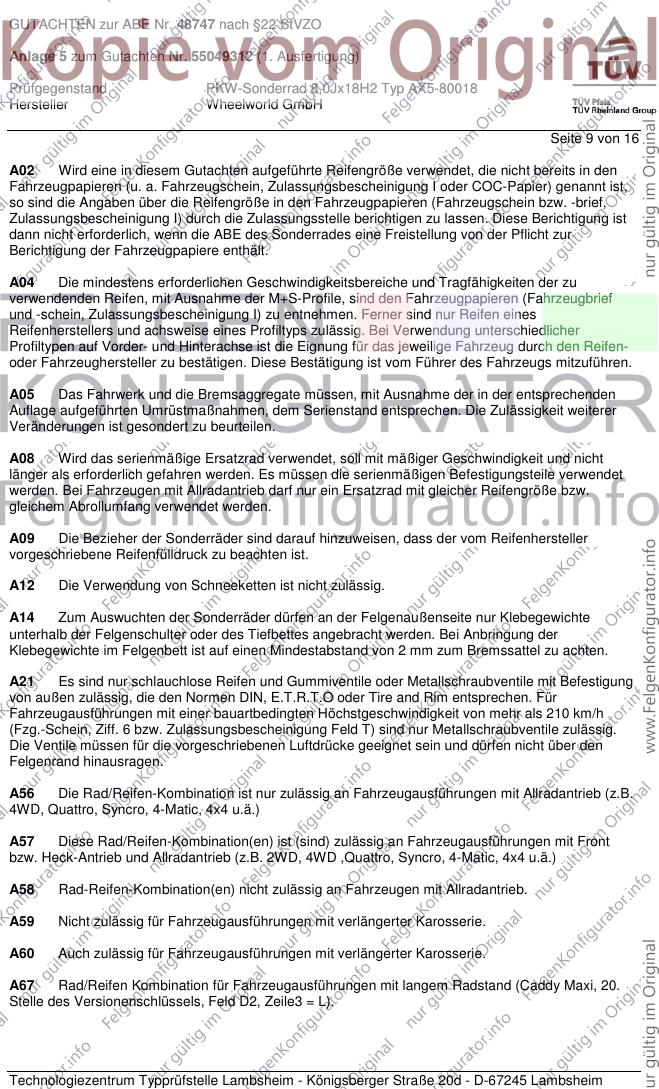

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 16
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).

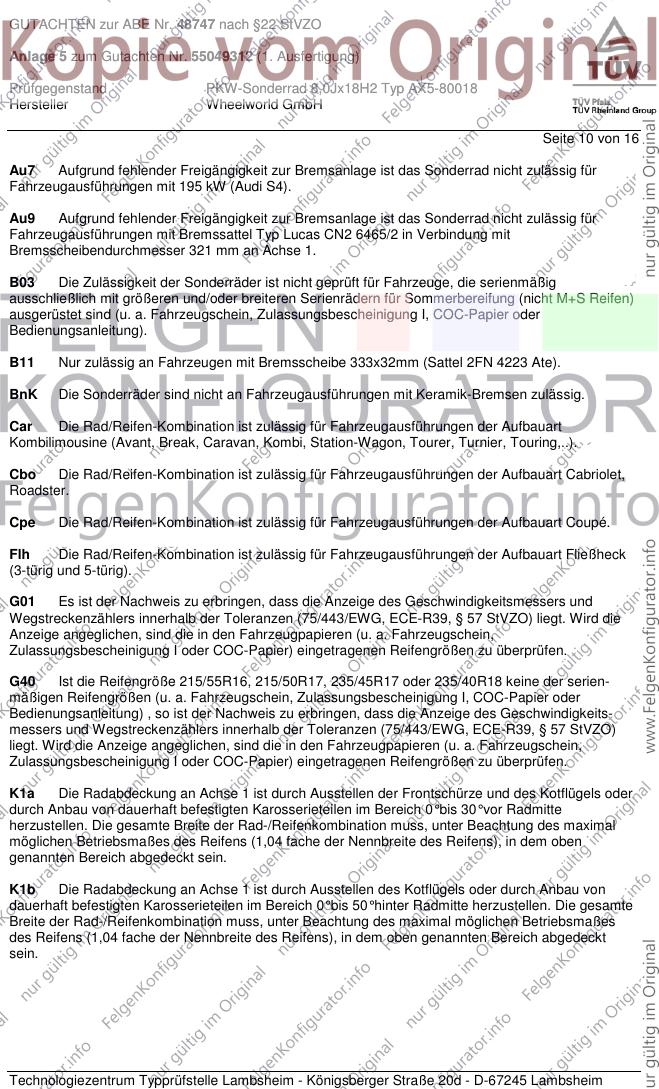

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 16
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

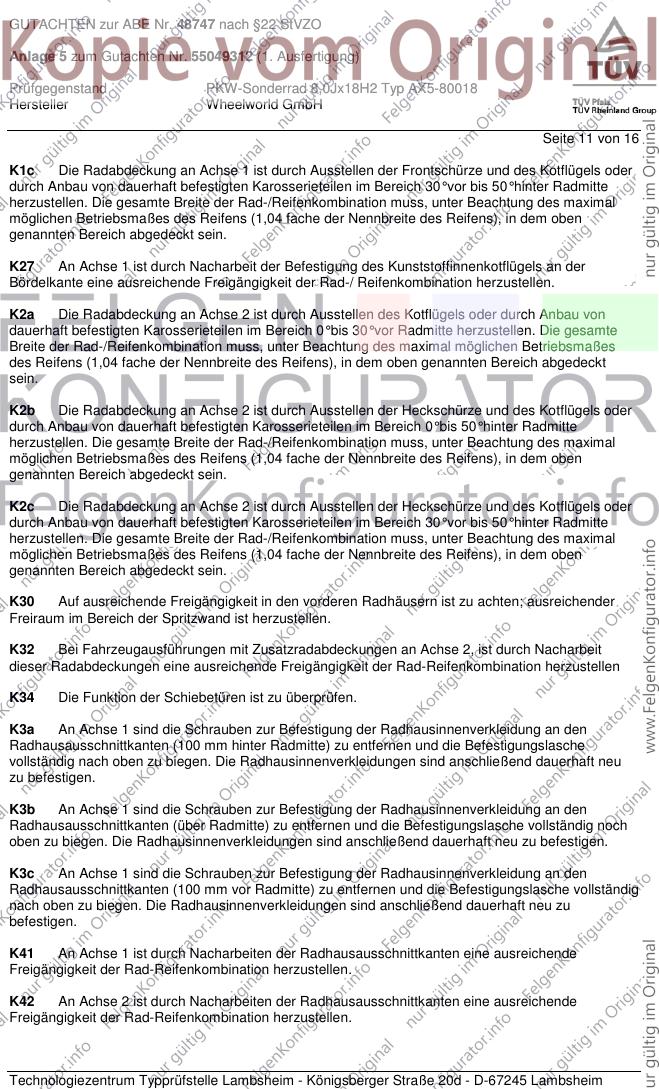

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

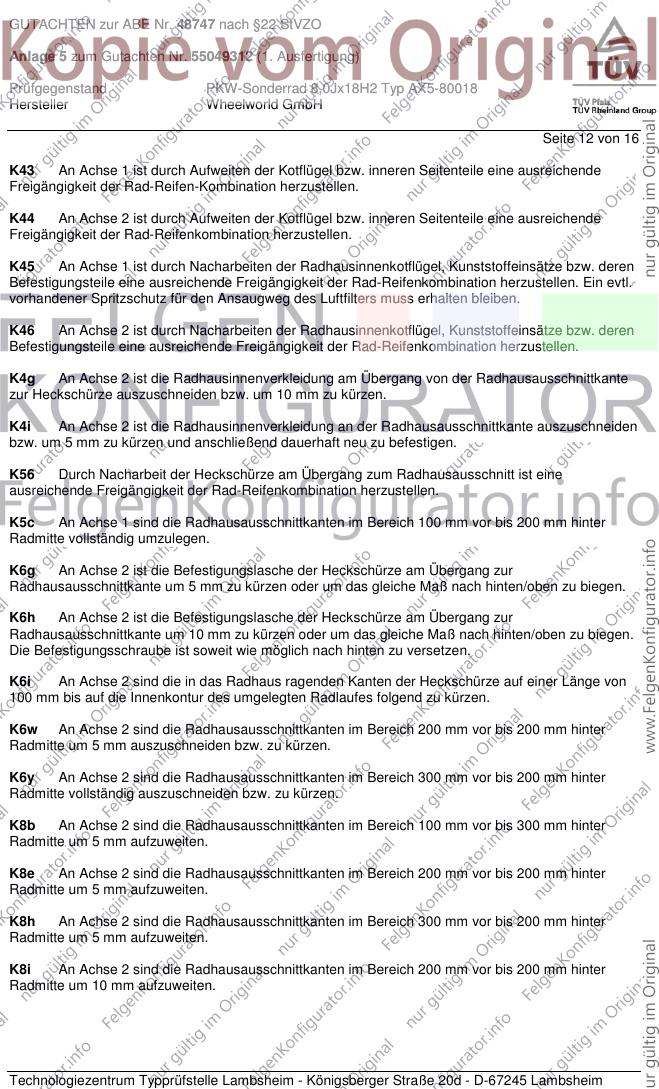

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 12 von 16
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

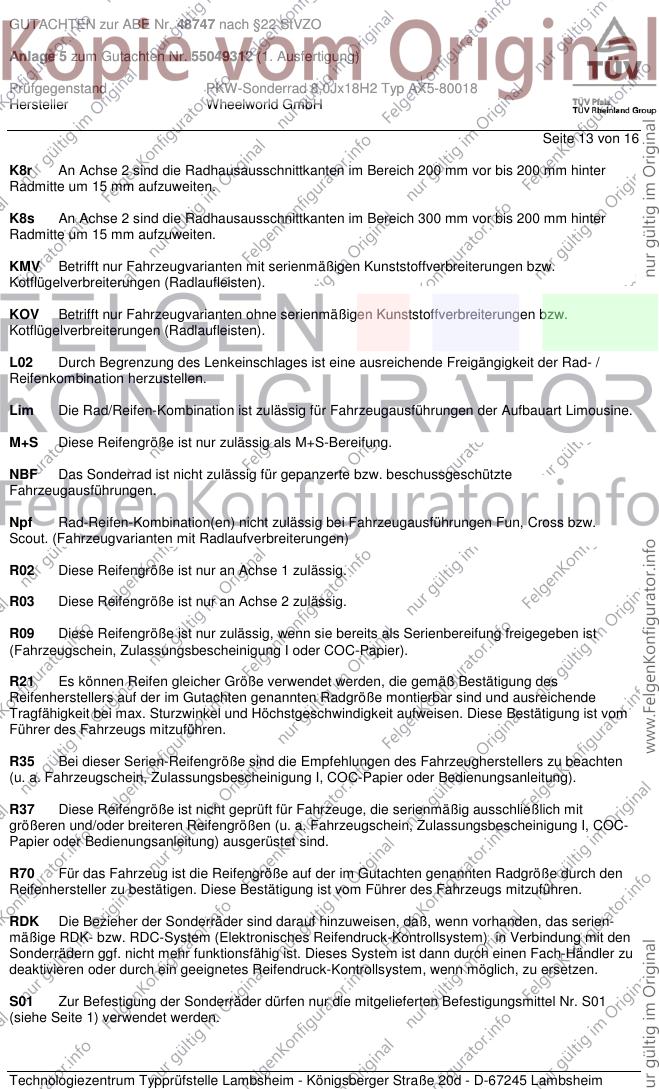

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 13 von 16
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

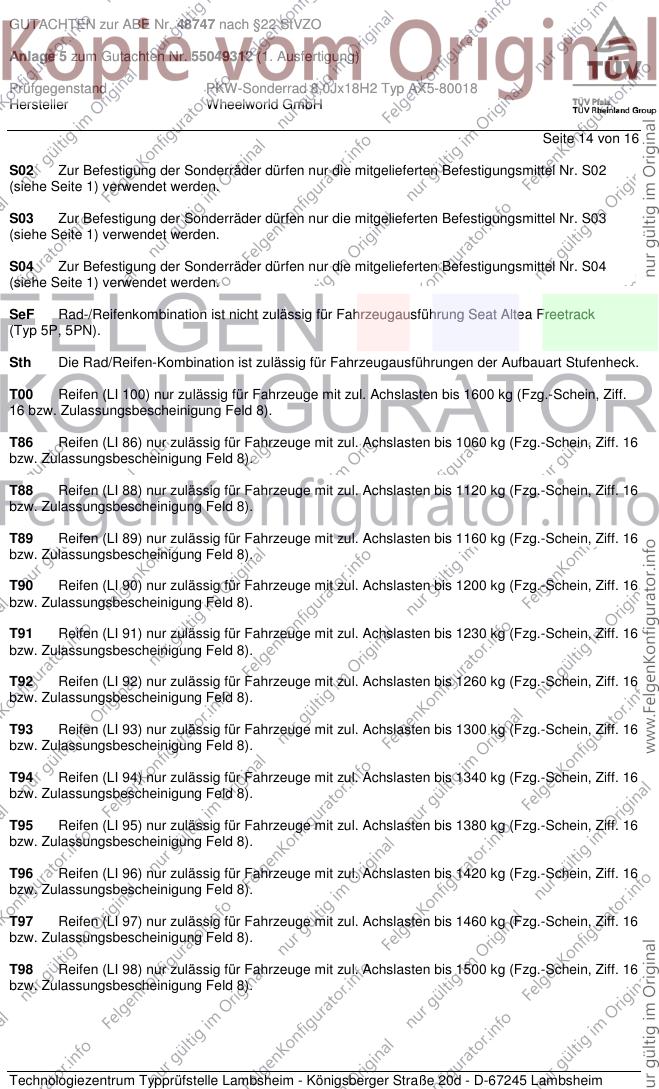

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 14 von 16
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

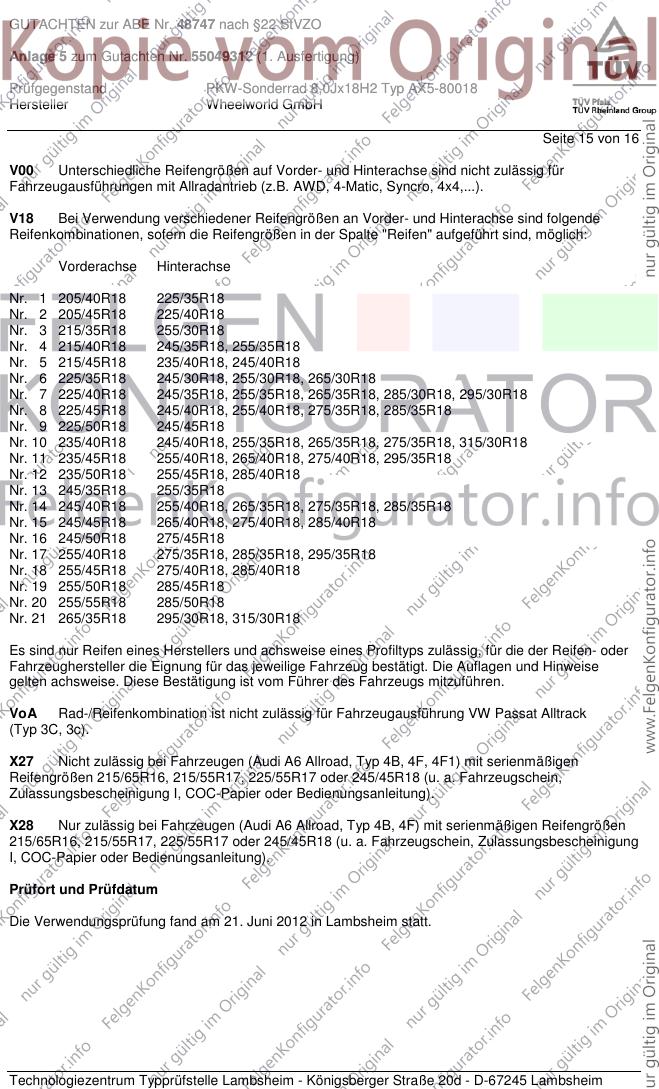

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 15 von 16
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181937.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 12
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-80018 W4 / Ø72,6xØ57,1 5/112/57,1 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

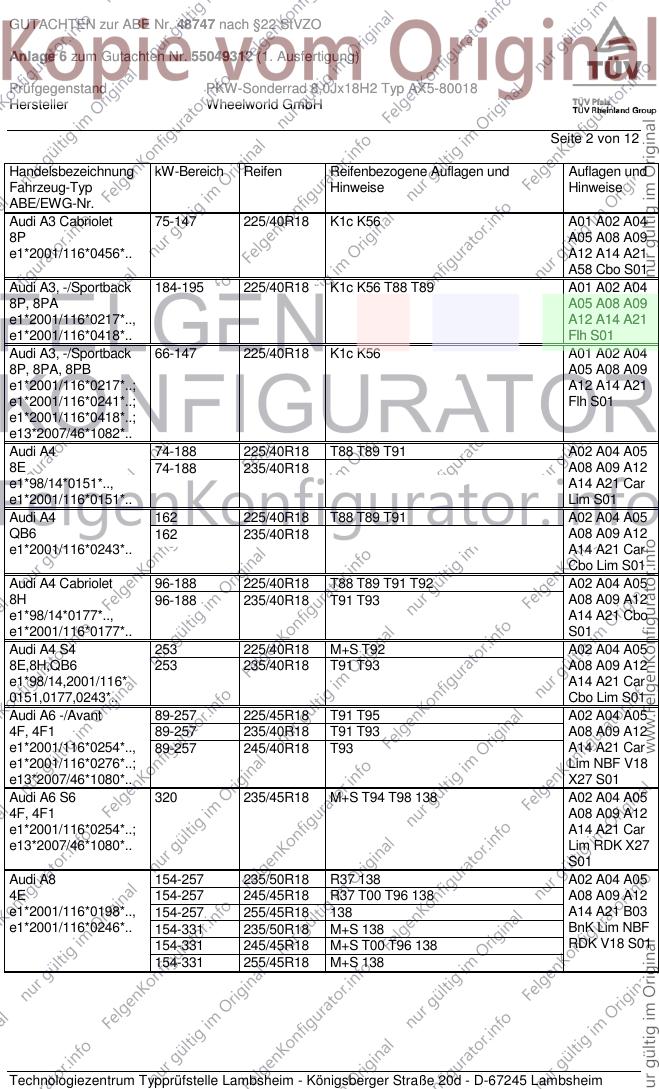

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/40R18 K1c K56 A01 A02 A04
8P A05 A08 A09
e1*2001/116*0456*.. A12 A14 A21
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A14 A21
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 225/40R18 K1c K56 A01 A02 A04
8P, 8PA, 8PB A05 A08 A09
e1*2001/116*0217*..; A12 A14 A21
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A08 A09 A12
e1*98/14*0151*.., A14 A21 Car
e1*2001/116*0151*.. Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A08 A09 A12
e1*2001/116*0243*.. A14 A21 Car
Cbo Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 T91 T93 A08 A09 A12
e1*98/14*0177*.., A14 A21 Cbo
e1*2001/116*0177*.. S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 T91 T93 A08 A09 A12
e1*98/14,2001/116* A14 A21 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A14 A21 Car
e1*2001/116*0276*..; Lim NBF V18
e13*2007/46*1080*.. X27 S01
Audi A6 S6 320 235/45R18 M+S T94 T98 138 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*..; A14 A21 Car
e13*2007/46*1080*.. Lim RDK X27
S01
Audi A8 154-257 235/50R18 R37 138 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 138 A08 A09 A12
e1*2001/116*0198*.., 154-257 255/45R18 138 A14 A21 B03
e1*2001/116*0246*.. 154-331 235/50R18 M+S 138 BnK Lim NBF
154-331 245/45R18 M+S T00 T96 138 RDK V18 S01
154-331 255/45R18 M+S 138

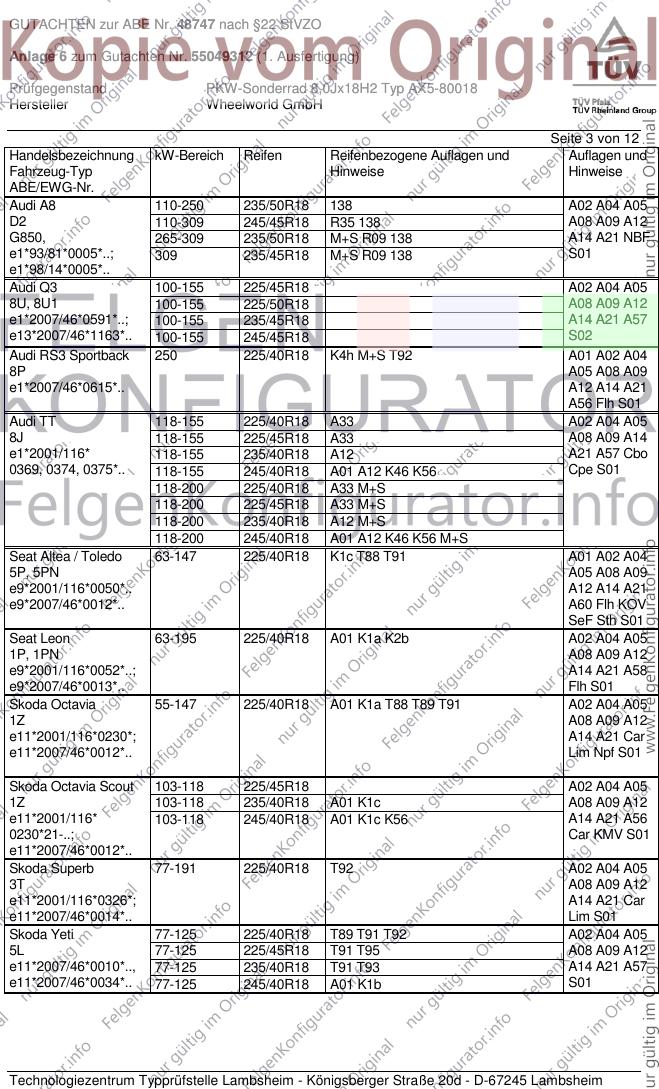

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 110-250 235/50R18 138 A02 A04 A05
D2 110-309 245/45R18 R35 138 A08 A09 A12
G850, 265-309 235/50R18 M+S R09 138 A14 A21 NBF
e1*93/81*0005*..; 309 235/45R18 M+S R09 138 S01
e1*98/14*0005*..
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A14 A21 A57
e13*2007/46*1163*.. 100-155 245/45R18 S02
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A14 A21
A56 Flh S01
Audi TT 118-155 225/40R18 A33 A02 A04 A05
8J 118-155 225/45R18 A33 A08 A09 A14
e1*2001/116* 118-155 235/40R18 A12 A21 A57 Cbo
0369, 0374, 0375*.. 118-155 245/40R18 A01 A12 K46 K56 Cpe S01
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Seat Altea / Toledo 63-147 225/40R18 K1c T88 T91 A01 A02 A04
5P, 5PN A05 A08 A09
e9*2001/116*0050*.. A12 A14 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Leon 63-195 225/40R18 A01 K1a K2b A02 A04 A05
1P, 1PN A08 A09 A12
e9*2001/116*0052*..; A14 A21 A58
e9*2007/46*0013*.. Flh S01
Skoda Octavia 55-147 225/40R18 A01 K1a T88 T89 T91 A02 A04 A05
1Z A08 A09 A12
e11*2001/116*0230*; A14 A21 Car
e11*2007/46*0012*.. Lim Npf S01
Skoda Octavia Scout 103-118 225/45R18 A02 A04 A05
1Z 103-118 235/40R18 A01 K1c A08 A09 A12
e11*2001/116* 103-118 245/40R18 A01 K1c K56 A14 A21 A56
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-191 225/40R18 T92 A02 A04 A05
3T A08 A09 A12
e11*2001/116*0326*; A14 A21 Car
e11*2007/46*0014*.. Lim S01
Skoda Yeti 77-125 225/40R18 T89 T91 T92 A02 A04 A05
5L 77-125 225/45R18 T91 T95 A08 A09 A12
e11*2007/46*0010*.., 77-125 235/40R18 T91 T93 A14 A21 A57
e11*2007/46*0034*.. 77-125 245/40R18 A01 K1b S01

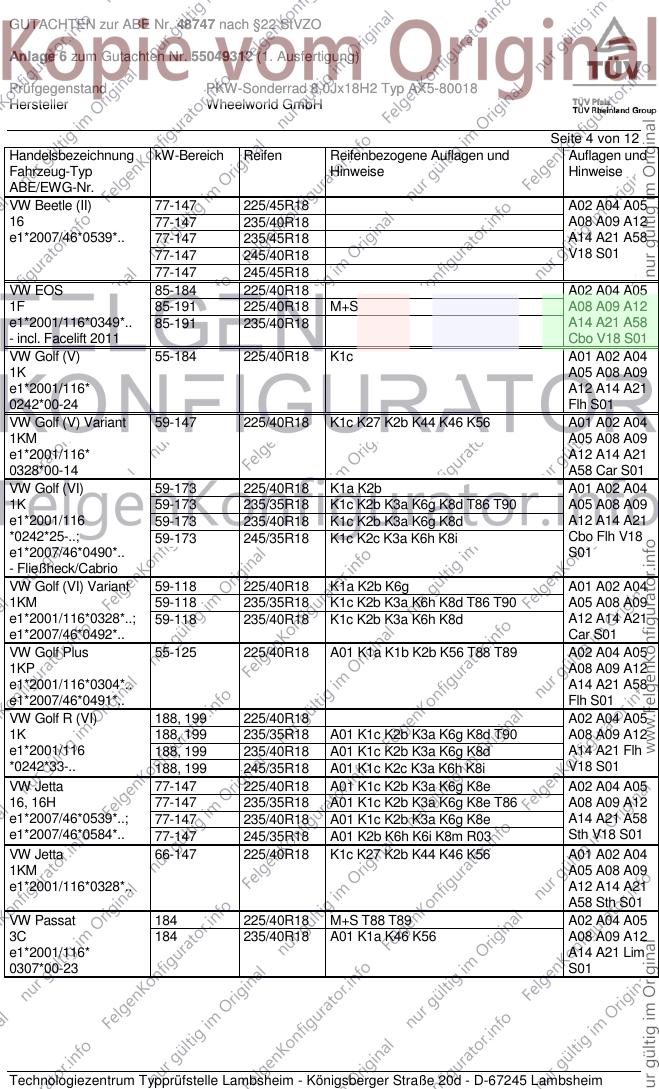

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle (II) 77-147 225/45R18 A02 A04 A05
16 77-147 235/40R18 A08 A09 A12
e1*2007/46*0539*.. 77-147 235/45R18 A14 A21 A58
77-147 245/40R18 V18 S01
77-147 245/45R18
VW EOS 85-184 225/40R18 A02 A04 A05
1F 85-191 225/40R18 M+S A08 A09 A12
e1*2001/116*0349*.. 85-191 235/40R18 A14 A21 A58
- incl. Facelift 2011 Cbo V18 S01
VW Golf (V) 55-184 225/40R18 K1c A01 A02 A04
1K A05 A08 A09
e1*2001/116* A12 A14 A21
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 225/40R18 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM A05 A08 A09
e1*2001/116* A12 A14 A21
0328*00-14 A58 Car S01
VW Golf (VI) 59-173 225/40R18 K1a K2b A01 A02 A04
1K 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90 A05 A08 A09
e1*2001/116 59-173 235/40R18 K1c K2b K3a K6g K8d A12 A14 A21
*0242*25-..; 59-173 245/35R18 K1c K2c K3a K6h K8i Cbo Flh V18
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/40R18 K1a K2b K6g A01 A02 A04
1KM 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90 A05 A08 A09
e1*2001/116*0328*..; 59-118 235/40R18 K1c K2b K3a K6h K8d A12 A14 A21
e1*2007/46*0492*.. Car S01
VW Golf Plus 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A02 A04 A05
1KP A08 A09 A12
e1*2001/116*0304*.. A14 A21 A58
e1*2007/46*0491*.. Flh S01
VW Golf R (VI) 188, 199 225/40R18 A02 A04 A05
1K 188, 199 235/35R18 A01 K1c K2b K3a K6g K8d T90 A08 A09 A12
e1*2001/116 188, 199 235/40R18 A01 K1c K2b K3a K6g K8d A14 A21 Flh
*0242*33-.. 188, 199 245/35R18 A01 K1c K2c K3a K6h K8i V18 S01
VW Jetta 77-147 225/40R18 A01 K1c K2b K3a K6g K8e A02 A04 A05
16, 16H 77-147 235/35R18 A01 K1c K2b K3a K6g K8e T86 A08 A09 A12
e1*2007/46*0539*..; 77-147 235/40R18 A01 K1c K2b K3a K6g K8e A14 A21 A58
e1*2007/46*0584*.. 77-147 245/35R18 A01 K2b K6h K6i K8m R03 Sth V18 S01
VW Jetta 66-147 225/40R18 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 Sth S01
VW Passat 184 225/40R18 M+S T88 T89 A02 A04 A05
3C 184 235/40R18 A01 K1a K46 K56 A08 A09 A12
e1*2001/116* A14 A21 Lim
0307*00-23 S01

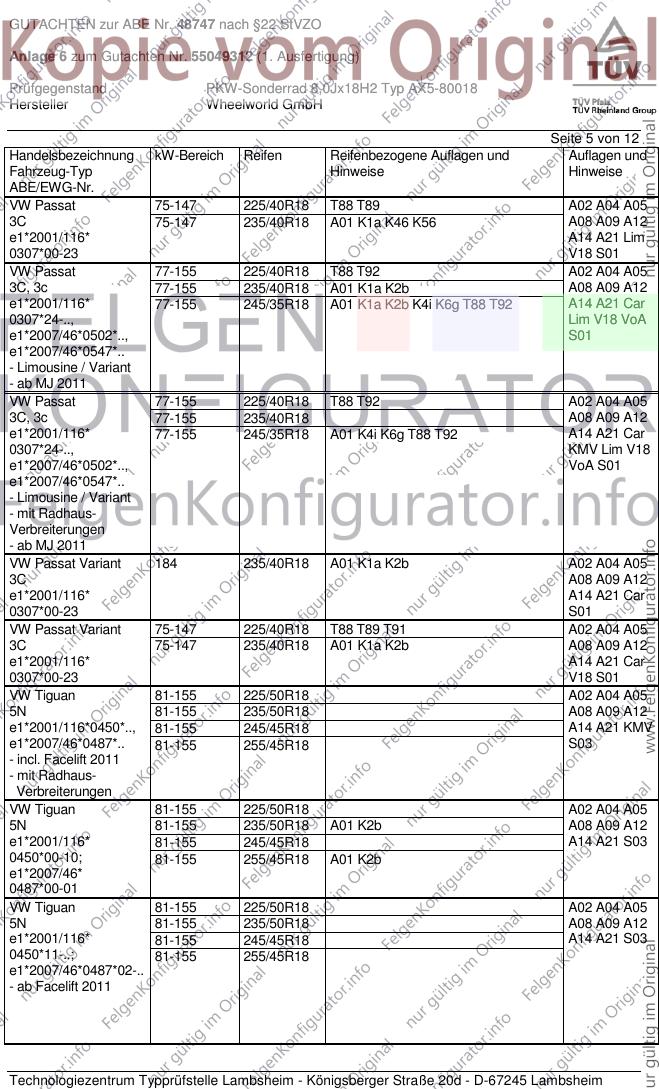

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/40R18 T88 T89 A02 A04 A05
3C 75-147 235/40R18 A01 K1a K46 K56 A08 A09 A12
e1*2001/116* A14 A21 Lim
0307*00-23 V18 S01
VW Passat 77-155 225/40R18 T88 T92 A02 A04 A05
3C, 3c 77-155 235/40R18 A01 K1a K2b A08 A09 A12
e1*2001/116* 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92 A14 A21 Car
0307*24-.., Lim V18 VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 T88 T92 A02 A04 A05
3C, 3c 77-155 235/40R18 A08 A09 A12
e1*2001/116* 77-155 245/35R18 A01 K4i K6g T88 T92 A14 A21 Car
0307*24-.., KMV Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/40R18 A01 K1a K2b A02 A04 A05
3C A08 A09 A12
e1*2001/116* A14 A21 Car
0307*00-23 S01
VW Passat Variant 75-147 225/40R18 T88 T89 T91 A02 A04 A05
3C 75-147 235/40R18 A01 K1a K2b A08 A09 A12
e1*2001/116* A14 A21 Car
0307*00-23 V18 S01
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A14 A21 KMV
e1*2007/46*0487*.. 81-155 255/45R18 S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A01 K2b A08 A09 A12
e1*2001/116* 81-155 245/45R18 A14 A21 S03
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116* 81-155 245/45R18 A14 A21 S03
0450*11-..; 81-155 255/45R18
e1*2007/46*0487*02-..
- ab Facelift 2011

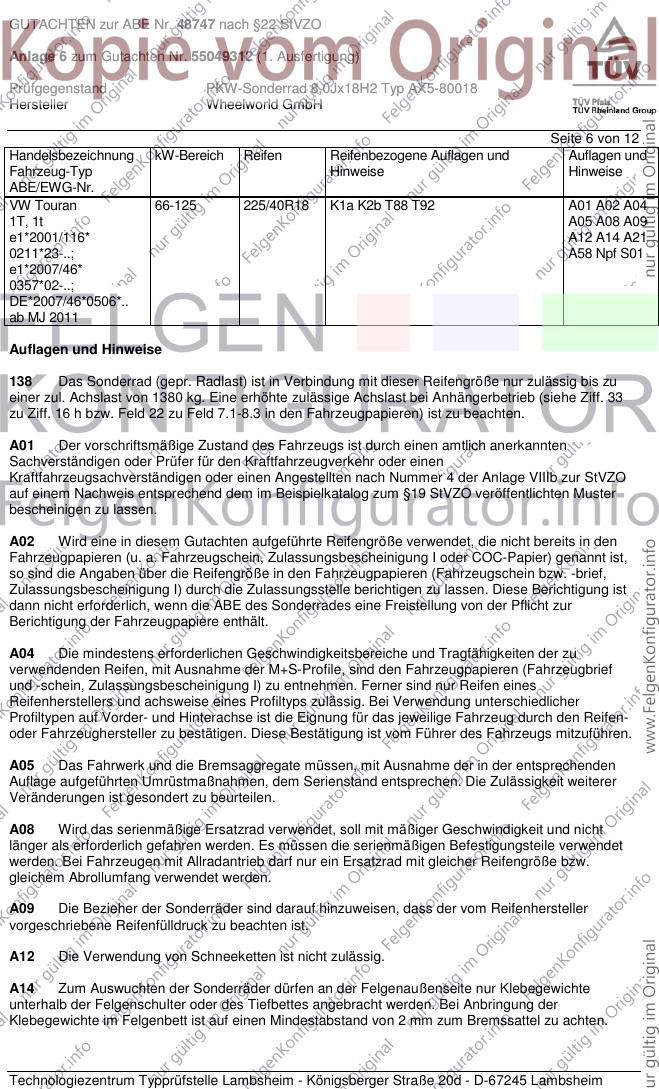

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 225/40R18 K1a K2b T88 T92 A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116* A12 A14 A21
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

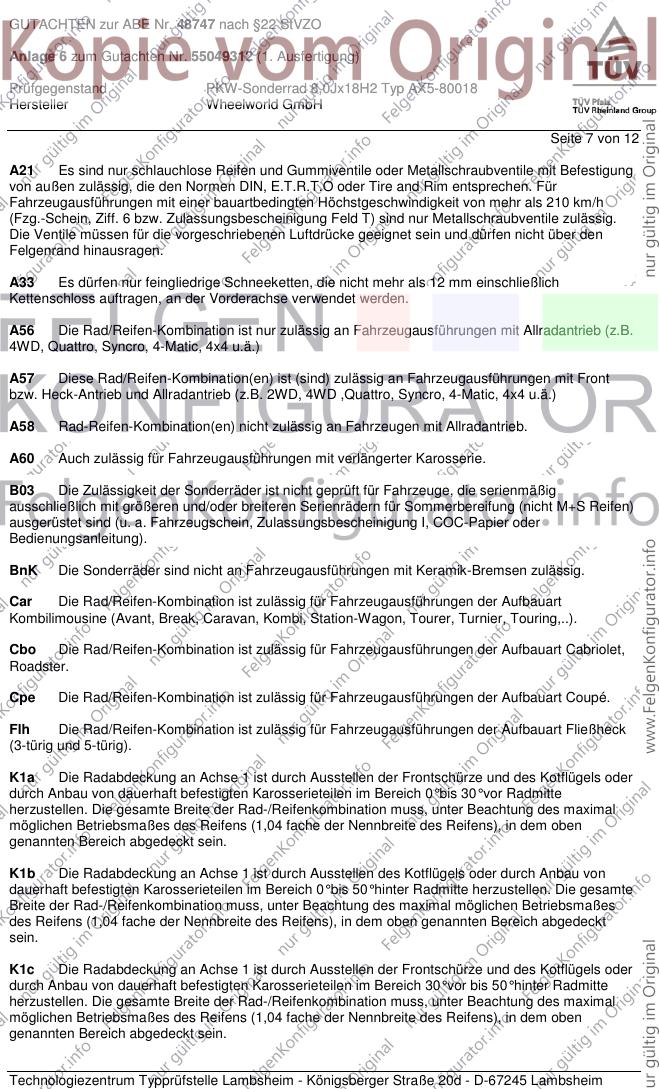

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 12
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

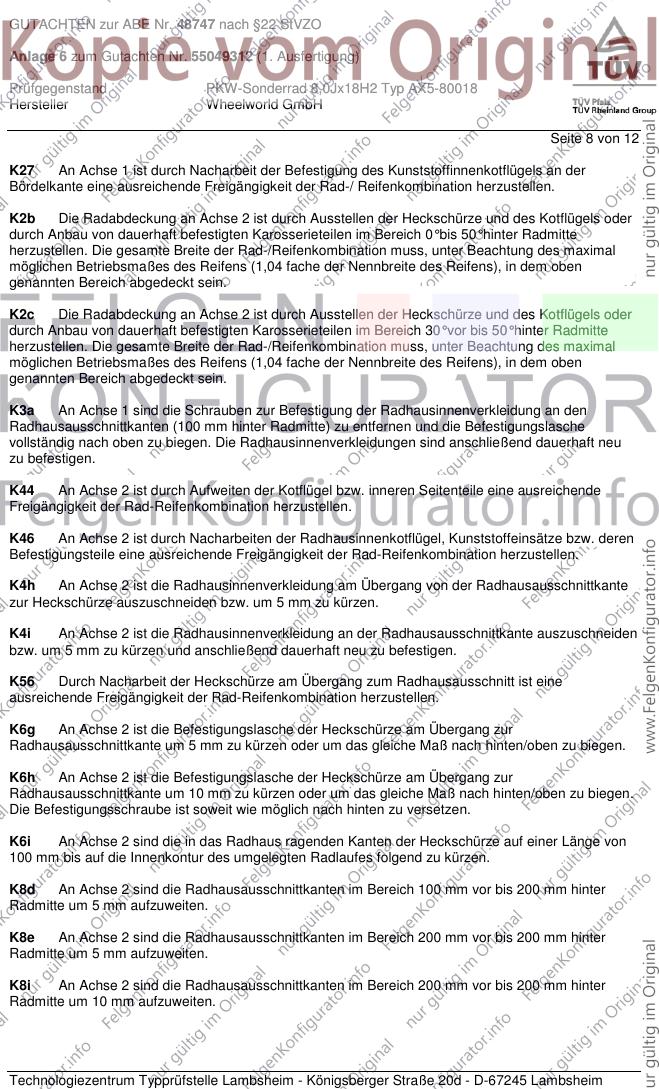

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 12
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

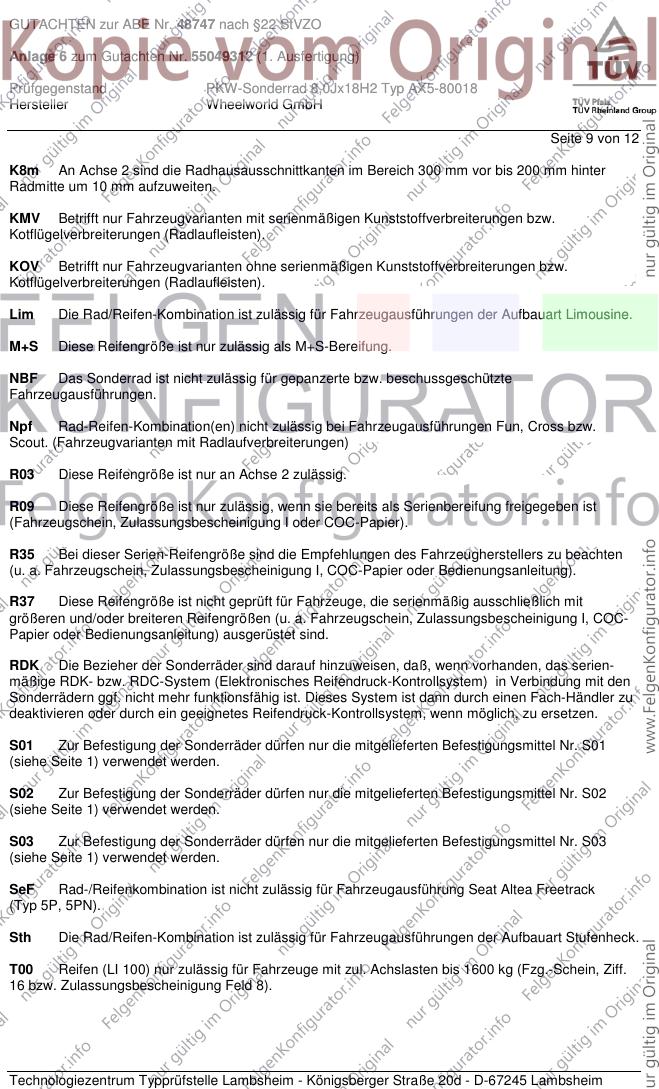

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 12
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

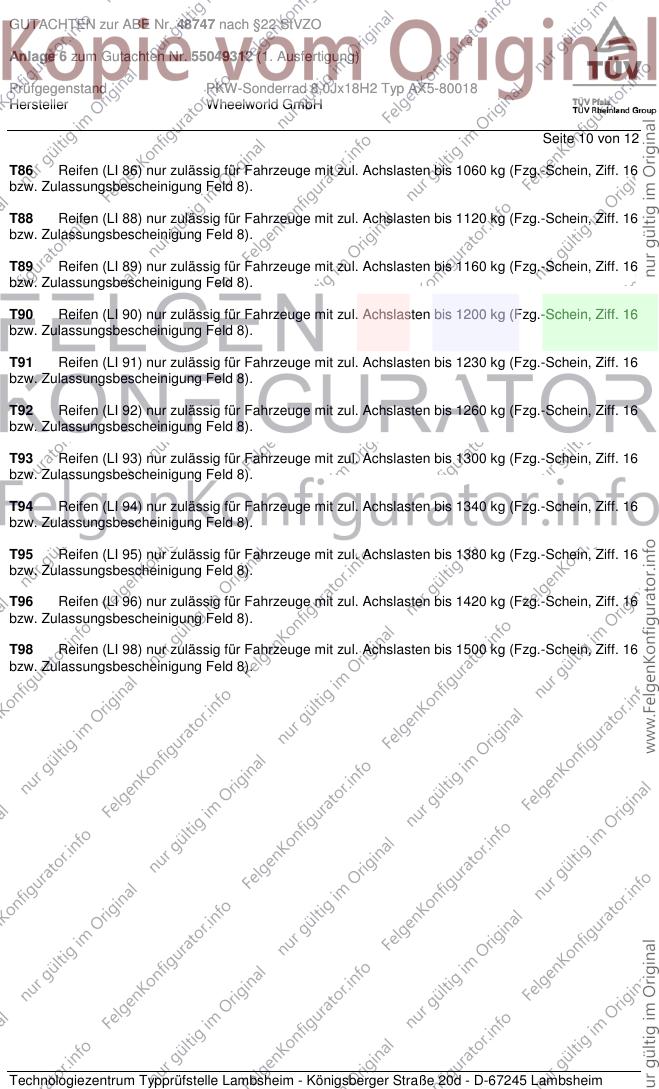

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 12
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

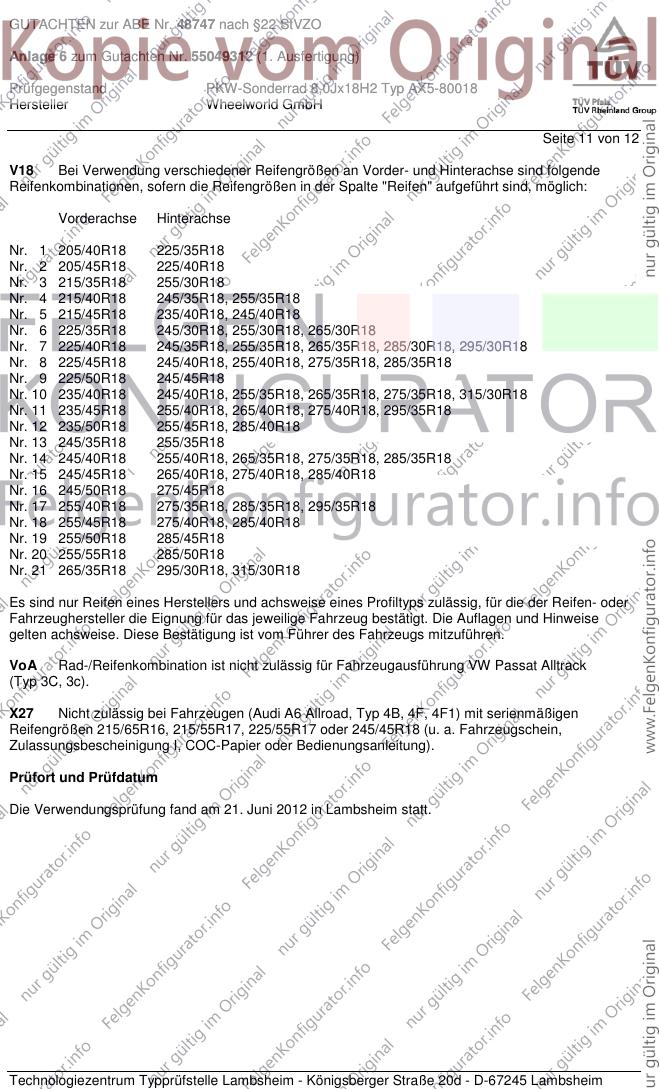

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

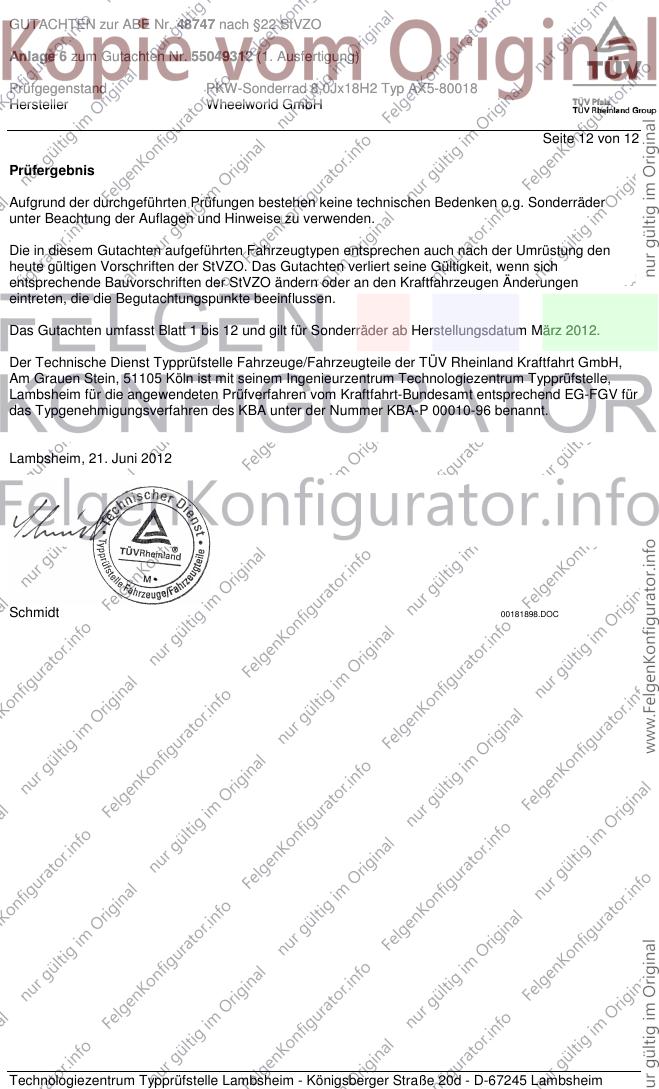

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181898.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 15
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)

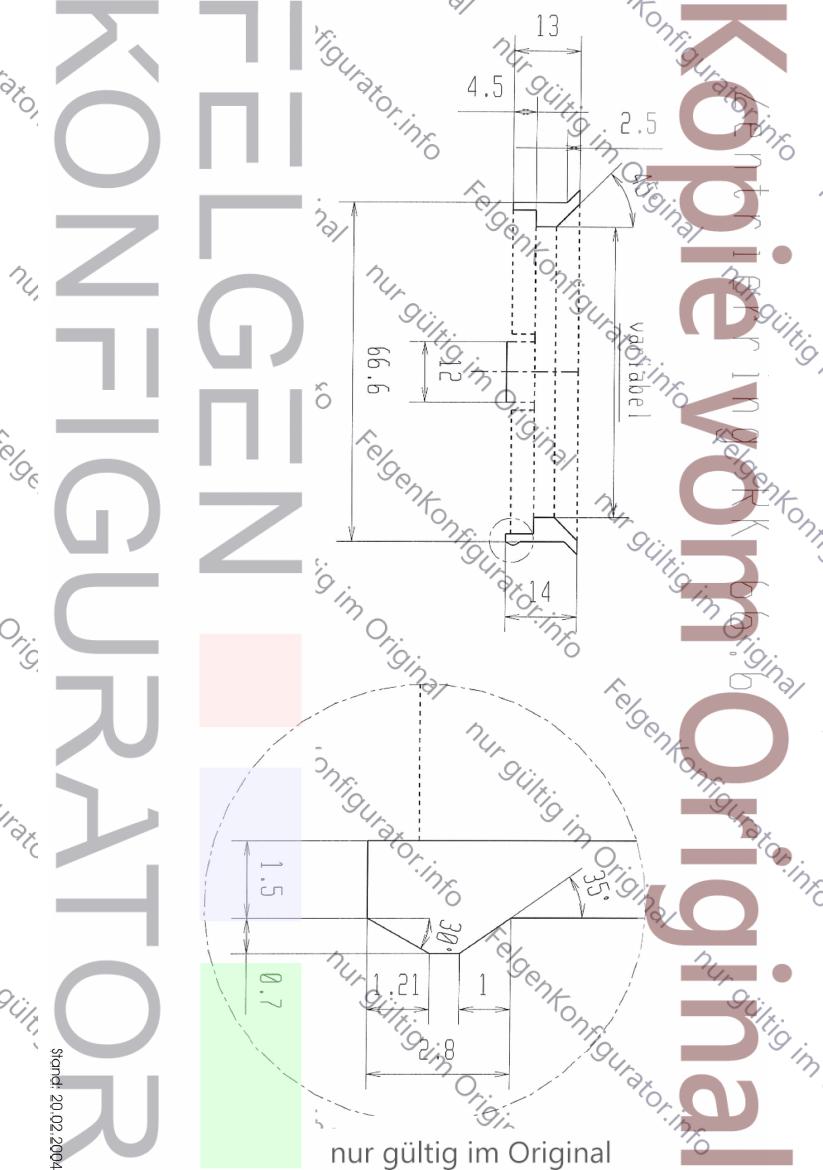

W4 AX5-80018 W4 / Ø72,6xØ66,6 5/112/66,6 35 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 150 28
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M12x1,5 Kegel 60° 110 24
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

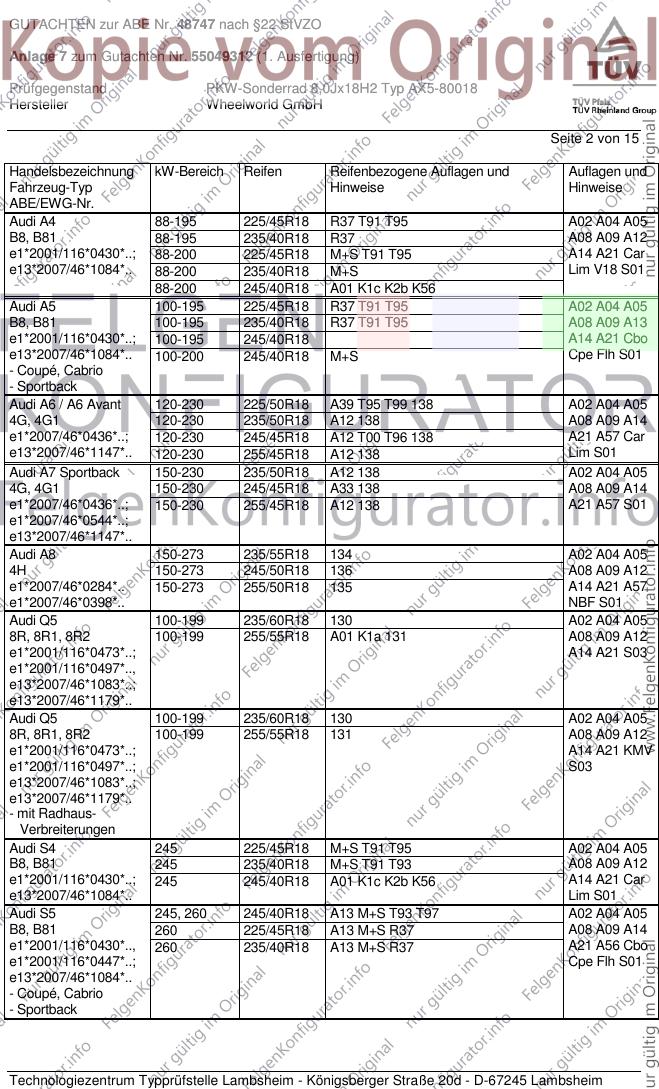

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R37 T91 T95 A02 A04 A05
B8, B81 88-195 235/40R18 R37 A08 A09 A12
e1*2001/116*0430*..; 88-200 225/45R18 M+S T91 T95 A14 A21 Car
e13*2007/46*1084*.. 88-200 235/40R18 M+S Lim V18 S01
88-200 245/40R18 A01 K1c K2b K56
Audi A5 100-195 225/45R18 R37 T91 T95 A02 A04 A05
B8, B81 100-195 235/40R18 R37 T91 T95 A08 A09 A13
e1*2001/116*0430*..; 100-195 245/40R18 A14 A21 Cbo
e13*2007/46*1084*.. 100-200 245/40R18 M+S Cpe Flh S01
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 120-230 225/50R18 A39 T95 T99 138 A02 A04 A05
4G, 4G1 120-230 235/50R18 A12 138 A08 A09 A14
e1*2007/46*0436*..; 120-230 245/45R18 A12 T00 T96 138 A21 A57 Car
e13*2007/46*1147*.. 120-230 255/45R18 A12 138 Lim S01
Audi A7 Sportback 150-230 235/50R18 A12 138 A02 A04 A05
4G, 4G1 150-230 245/45R18 A33 138 A08 A09 A14
e1*2007/46*0436*..; 150-230 255/45R18 A12 138 A21 A57 S01
e1*2007/46*0544*..;
e13*2007/46*1147*..
Audi A8 150-273 235/55R18 134 A02 A04 A05
4H 150-273 245/50R18 136 A08 A09 A12
e1*2007/46*0284*.. 150-273 255/50R18 135 A14 A21 A57
e1*2007/46*0398*.. NBF S01
Audi Q5 100-199 235/60R18 130 A02 A04 A05
8R, 8R1, 8R2 100-199 255/55R18 A01 K1a 131 A08 A09 A12
e1*2001/116*0473*..; A14 A21 S03
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
Audi Q5 100-199 235/60R18 130 A02 A04 A05
8R, 8R1, 8R2 100-199 255/55R18 131 A08 A09 A12
e1*2001/116*0473*..; A14 A21 KMV
e1*2001/116*0497*..; S03
e13*2007/46*1083*..;
e13*2007/46*1179*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 A02 A04 A05
B8, B81 245 235/40R18 M+S T91 T93 A08 A09 A12
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56 A14 A21 Car
e13*2007/46*1084*.. Lim S01
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A02 A04 A05
B8, B81 260 225/45R18 A13 M+S R37 A08 A09 A14
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A21 A56 Cbo
e1*2001/116*0447*..; Cpe Flh S01
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback

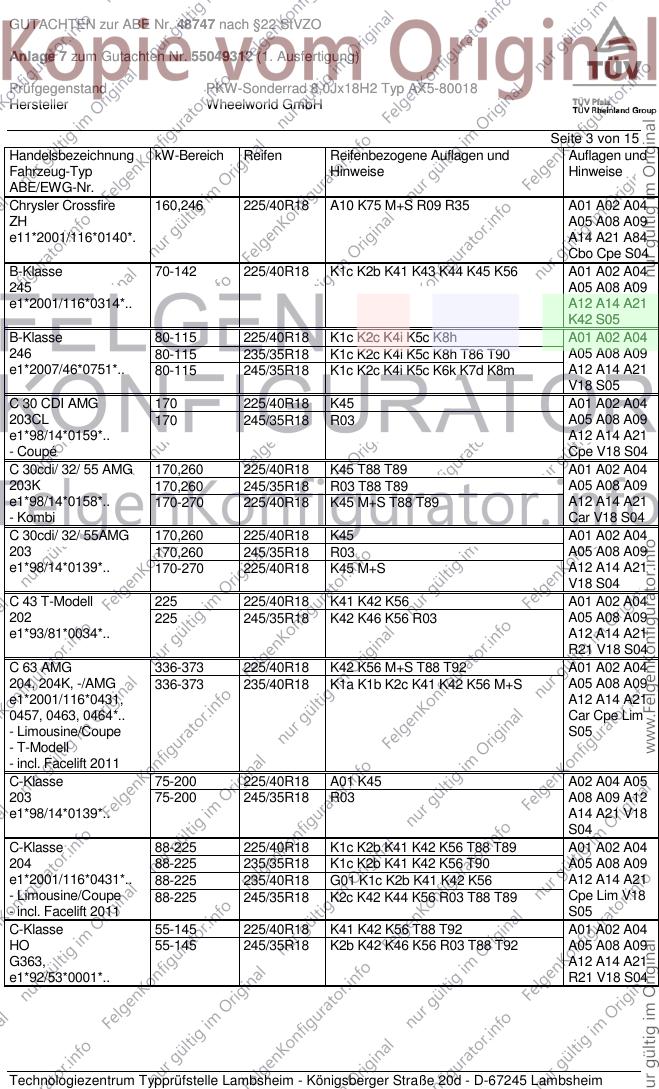

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A02 A04
ZH A05 A08 A09
e11*2001/116*0140*. A14 A21 A84
Cbo Cpe S04
B-Klasse 70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 A01 A02 A04
245 A05 A08 A09
e1*2001/116*0314*.. A12 A14 A21
K42 S05
B-Klasse 80-115 225/40R18 K1c K2c K4i K5c K8h A01 A02 A04
246 80-115 235/35R18 K1c K2c K4i K5c K8h T86 T90 A05 A08 A09
e1*2007/46*0751*.. 80-115 245/35R18 K1c K2c K4i K5c K6k K7d K8m A12 A14 A21
V18 S05
C 30 CDI AMG 170 225/40R18 K45 A01 A02 A04
203CL 170 245/35R18 R03 A05 A08 A09
e1*98/14*0159*.. A12 A14 A21
- Coupé Cpe V18 S04
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T89 A01 A02 A04
203K 170,260 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T89 A12 A14 A21
- Kombi Car V18 S04
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A02 A04
203 170,260 245/35R18 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A12 A14 A21
V18 S04
C 43 T-Modell 225 225/40R18 K41 K42 K56 A01 A02 A04
202 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*93/81*0034*.. A12 A14 A21
R21 V18 S04
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A02 A04
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A05 A08 A09
e1*2001/116*0431, A12 A14 A21
0457, 0463, 0464*.. Car Cpe Lim
- Limousine/Coupe S05
- T-Modell
- incl. Facelift 2011
C-Klasse 75-200 225/40R18 A01 K45 A02 A04 A05
203 75-200 245/35R18 R03 A08 A09 A12
e1*98/14*0139*.. A14 A21 V18
S04
C-Klasse 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A01 A02 A04
204 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A05 A08 A09
e1*2001/116*0431*.. 88-225 235/40R18 G01 K1c K2b K41 K42 K56 A12 A14 A21
- Limousine/Coupe 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 Cpe Lim V18
- incl. Facelift 2011 S05
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A02 A04
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A08 A09
G363, A12 A14 A21
e1*92/53*0001*.. R21 V18 S04

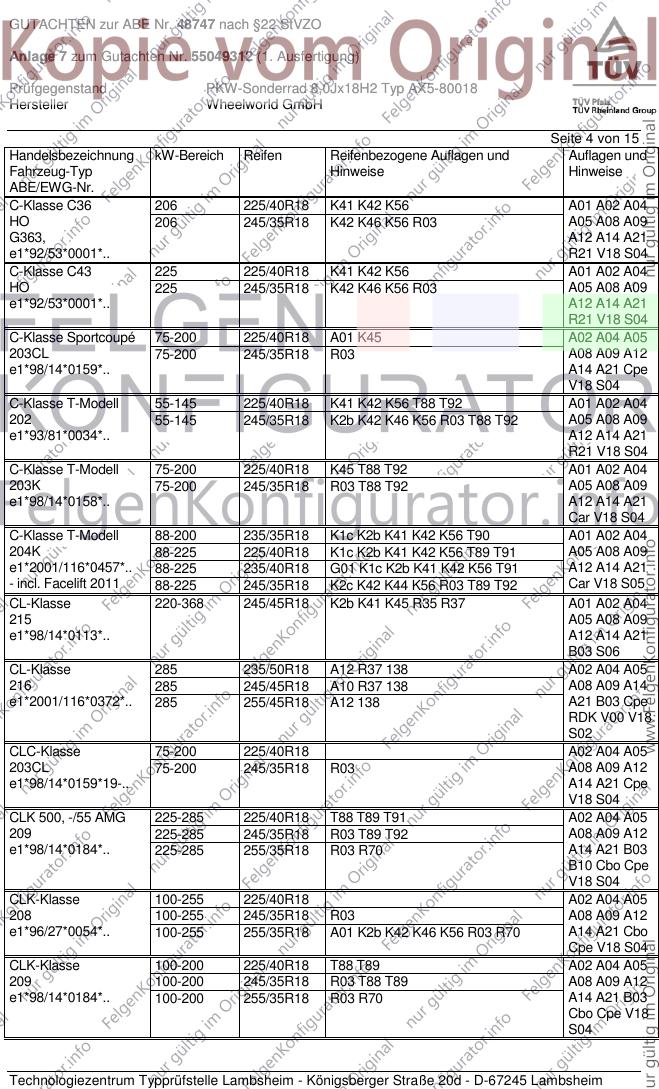

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse C36 206 225/40R18 K41 K42 K56 A01 A02 A04
HO 206 245/35R18 K42 K46 K56 R03 A05 A08 A09
G363, A12 A14 A21
e1*92/53*0001*.. R21 V18 S04
C-Klasse C43 225 225/40R18 K41 K42 K56 A01 A02 A04
HO 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*92/53*0001*.. A12 A14 A21
R21 V18 S04
C-Klasse Sportcoupé 75-200 225/40R18 A01 K45 A02 A04 A05
203CL 75-200 245/35R18 R03 A08 A09 A12
e1*98/14*0159*.. A14 A21 Cpe
V18 S04
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A02 A04
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A08 A09
e1*93/81*0034*.. A12 A14 A21
R21 V18 S04
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A02 A04
203K 75-200 245/35R18 R03 T88 T92 A05 A08 A09
e1*98/14*0158*.. A12 A14 A21
Car V18 S04
C-Klasse T-Modell 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A01 A02 A04
204K 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 A05 A08 A09
e1*2001/116*0457*.. 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91 A12 A14 A21
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92 Car V18 S05
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A14 A21
B03 S06
CL-Klasse 285 235/50R18 A12 R37 138 A02 A04 A05
216 285 245/45R18 A10 R37 138 A08 A09 A14
e1*2001/116*0372*.. 285 255/45R18 A12 138 A21 B03 Cpe
RDK V00 V18
S02
CLC-Klasse 75-200 225/40R18 A02 A04 A05
203CL 75-200 245/35R18 R03 A08 A09 A12
e1*98/14*0159*19-.. A14 A21 Cpe
V18 S04
CLK 500, -/55 AMG 225-285 225/40R18 T88 T89 T91 A02 A04 A05
209 225-285 245/35R18 R03 T89 T92 A08 A09 A12
e1*98/14*0184*.. 225-285 255/35R18 R03 R70 A14 A21 B03
B10 Cbo Cpe
V18 S04
CLK-Klasse 100-255 225/40R18 A02 A04 A05
208 100-255 245/35R18 R03 A08 A09 A12
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 A14 A21 Cbo
Cpe V18 S04
CLK-Klasse 100-200 225/40R18 T88 T89 A02 A04 A05
209 100-200 245/35R18 R03 T88 T89 A08 A09 A12
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 A14 A21 B03
Cbo Cpe V18
S04

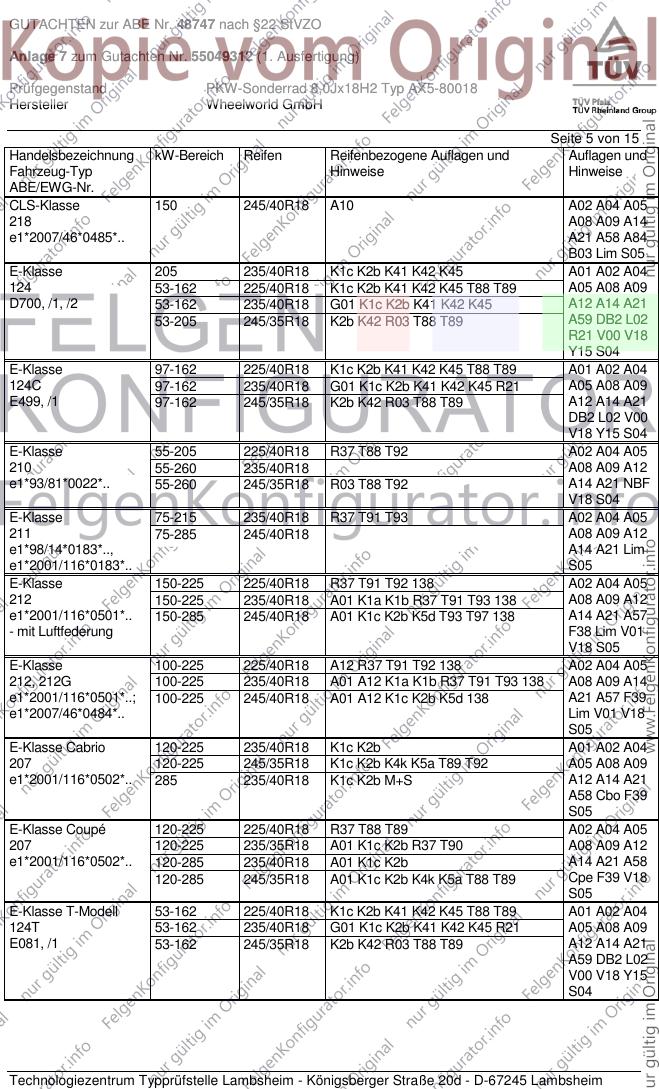

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS-Klasse 150 245/40R18 A10 A02 A04 A05
218 A08 A09 A14
e1*2007/46*0485*.. A21 A58 A84
B03 Lim S05
E-Klasse 205 235/40R18 K1c K2b K41 K42 K45 A01 A02 A04
124 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A05 A08 A09
D700, /1, /2 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A12 A14 A21
53-205 245/35R18 K2b K42 R03 T88 T89 A59 DB2 L02
R21 V00 V18
Y15 S04
E-Klasse 97-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124C 97-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E499, /1 97-162 245/35R18 K2b K42 R03 T88 T89 A12 A14 A21
DB2 L02 V00
V18 Y15 S04
E-Klasse 55-205 225/40R18 R37 T88 T92 A02 A04 A05
210 55-260 235/40R18 A08 A09 A12
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 A14 A21 NBF
V18 S04
E-Klasse 75-215 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A14 A21 Lim
e1*2001/116*0183*.. S05
E-Klasse 150-225 225/40R18 R37 T91 T92 138 A02 A04 A05
212 150-225 235/40R18 A01 K1a K1b R37 T91 T93 138 A08 A09 A12
e1*2001/116*0501*.. 150-285 245/40R18 A01 K1c K2b K5d T93 T97 138 A14 A21 A57
- mit Luftfederung F38 Lim V01
V18 S05
E-Klasse 100-225 225/40R18 A12 R37 T91 T92 138 A02 A04 A05
212, 212G 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 138 A08 A09 A14
e1*2001/116*0501*..; 100-225 245/40R18 A01 A12 K1c K2b K5d 138 A21 A57 F39
e1*2007/46*0484*.. Lim V01 V18
S05
E-Klasse Cabrio 120-225 235/40R18 K1c K2b A01 A02 A04
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 A05 A08 A09
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S A12 A14 A21
A58 Cbo F39
S05
E-Klasse Coupé 120-225 225/40R18 R37 T88 T89 A02 A04 A05
207 120-225 235/35R18 A01 K1c K2b R37 T90 A08 A09 A12
e1*2001/116*0502*.. 120-285 235/40R18 A01 K1c K2b A14 A21 A58
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89 Cpe F39 V18
S05
E-Klasse T-Modell 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124T 53-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E081, /1 53-162 245/35R18 K2b K42 R03 T88 T89 A12 A14 A21
A59 DB2 L02
V00 V18 Y15
S04

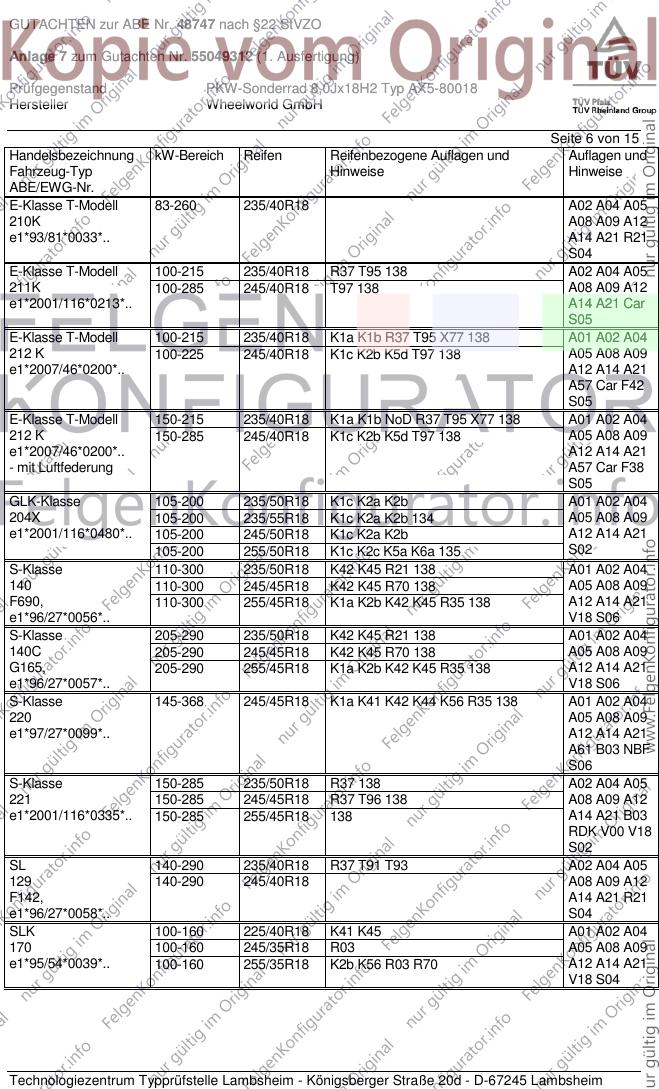

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 83-260 235/40R18 A02 A04 A05
210K A08 A09 A12
e1*93/81*0033*.. A14 A21 R21
S04
E-Klasse T-Modell 100-215 235/40R18 R37 T95 138 A02 A04 A05
211K 100-285 245/40R18 T97 138 A08 A09 A12
e1*2001/116*0213*.. A14 A21 Car
S05
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 138 A01 A02 A04
212 K 100-225 245/40R18 K1c K2b K5d T97 138 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A21
A57 Car F42
S05
E-Klasse T-Modell 150-215 235/40R18 K1a K1b NoD R37 T95 X77 138 A01 A02 A04
212 K 150-285 245/40R18 K1c K2b K5d T97 138 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A21
- mit Luftfederung A57 Car F38
S05
GLK-Klasse 105-200 235/50R18 K1c K2a K2b A01 A02 A04
204X 105-200 235/55R18 K1c K2a K2b 134 A05 A08 A09
e1*2001/116*0480*.. 105-200 245/50R18 K1c K2a K2b A12 A14 A21
105-200 255/50R18 K1c K2c K5a K6a 135 S02
S-Klasse 110-300 235/50R18 K42 K45 R21 138 A01 A02 A04
140 110-300 245/45R18 K42 K45 R70 138 A05 A08 A09
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 138 A12 A14 A21
e1*96/27*0056*.. V18 S06
S-Klasse 205-290 235/50R18 K42 K45 R21 138 A01 A02 A04
140C 205-290 245/45R18 K42 K45 R70 138 A05 A08 A09
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 138 A12 A14 A21
e1*96/27*0057*.. V18 S06
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 138 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A14 A21
A61 B03 NBF
S06
S-Klasse 150-285 235/50R18 R37 138 A02 A04 A05
221 150-285 245/45R18 R37 T96 138 A08 A09 A12
e1*2001/116*0335*.. 150-285 255/45R18 138 A14 A21 B03
RDK V00 V18
S02
SL 140-290 235/40R18 R37 T91 T93 A02 A04 A05
129 140-290 245/40R18 A08 A09 A12
F142, A14 A21 R21
e1*96/27*0058*.. S04
SLK 100-160 225/40R18 K41 K45 A01 A02 A04
170 100-160 245/35R18 R03 A05 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A12 A14 A21
V18 S04

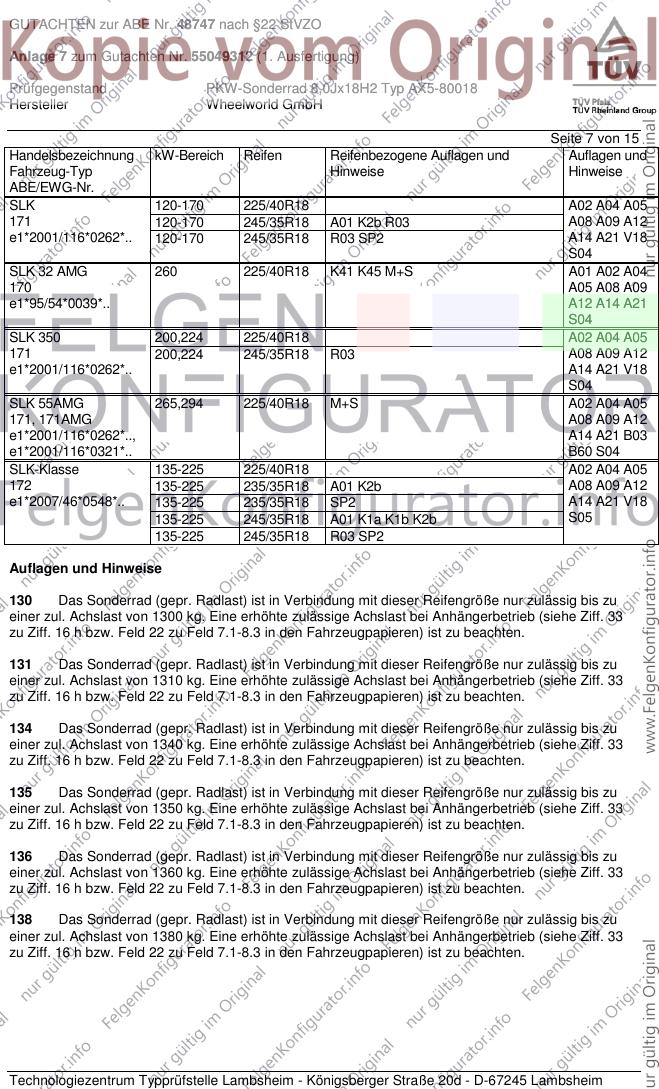

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 120-170 225/40R18 A02 A04 A05
171 120-170 245/35R18 A01 K2b R03 A08 A09 A12
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A14 A21 V18
S04
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A02 A04
170 A05 A08 A09
e1*95/54*0039*.. A12 A14 A21
S04
SLK 350 200,224 225/40R18 A02 A04 A05
171 200,224 245/35R18 R03 A08 A09 A12
e1*2001/116*0262*.. A14 A21 V18
S04
SLK 55AMG 265,294 225/40R18 M+S A02 A04 A05
171, 171AMG A08 A09 A12
e1*2001/116*0262*.., A14 A21 B03
e1*2001/116*0321*.. B60 S04
SLK-Klasse 135-225 225/40R18 A02 A04 A05
172 135-225 235/35R18 A01 K2b A08 A09 A12
e1*2007/46*0548*.. 135-225 235/35R18 SP2 A14 A21 V18
135-225 245/35R18 A01 K1a K1b K2b S05
135-225 245/35R18 R03 SP2
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 15
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

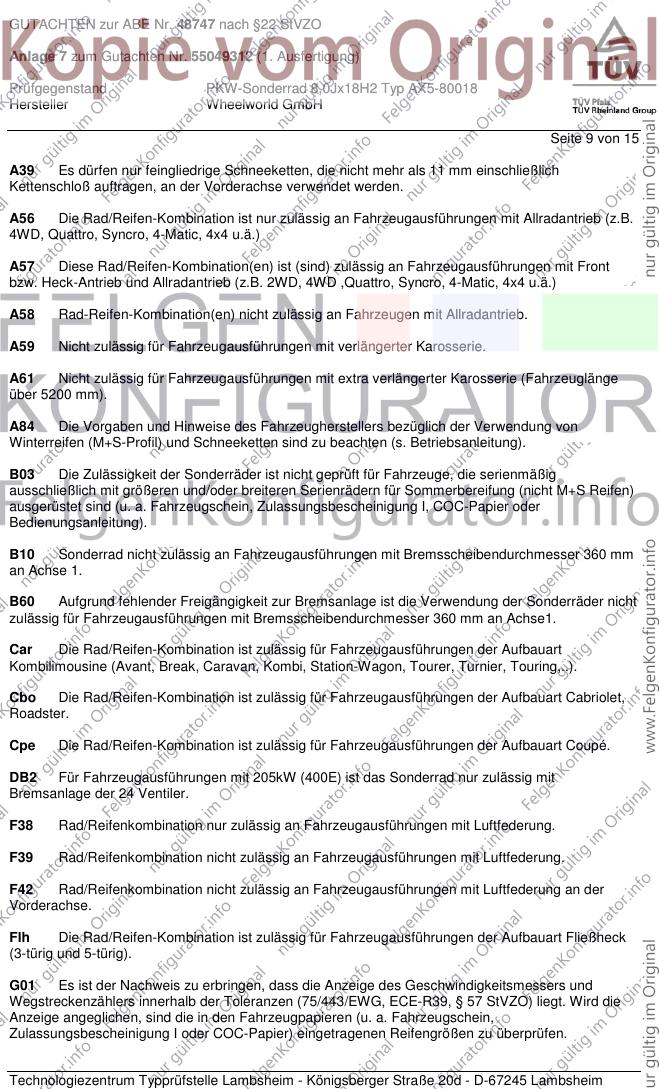

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 15
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 15
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

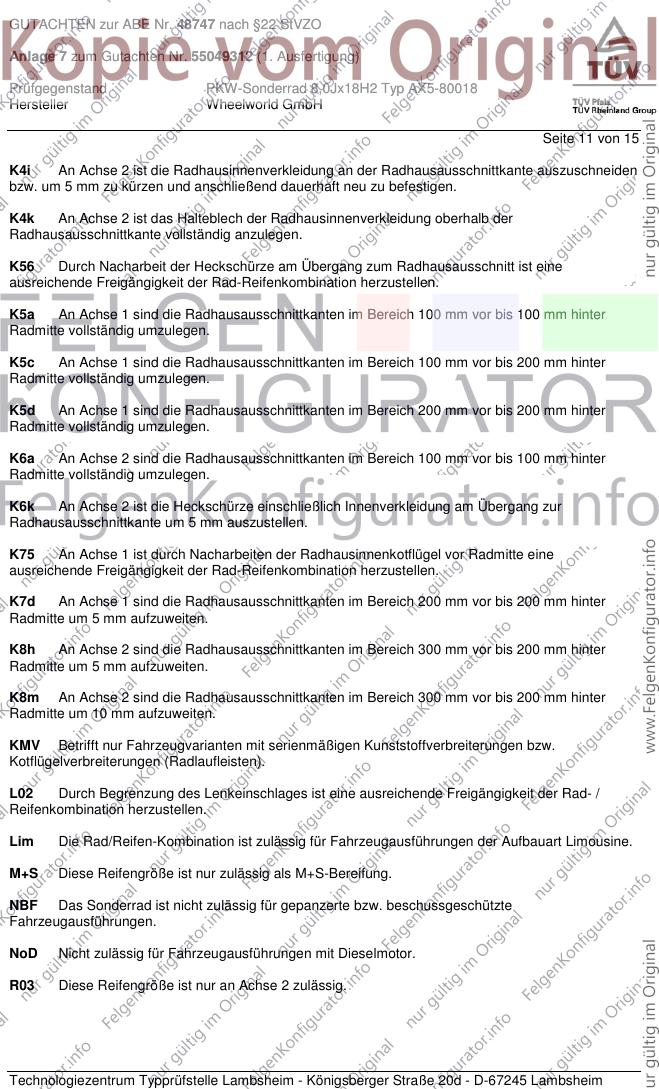

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 15
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.

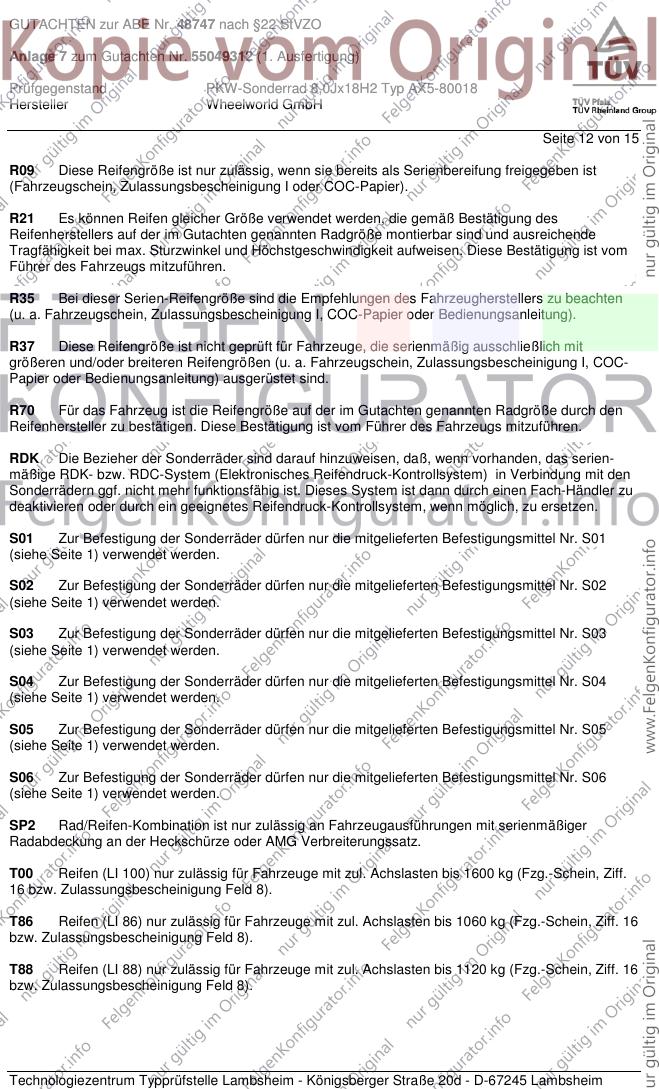

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 12 von 15
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

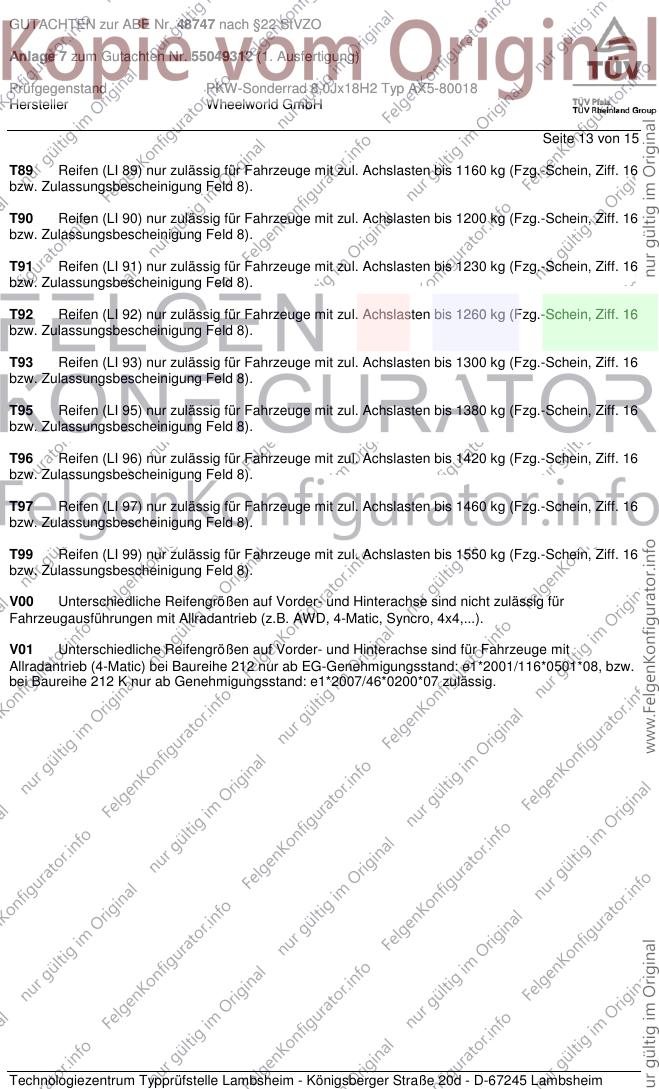

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 13 von 15
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 14 von 15
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181899.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 9
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-80018 W4 / Ø72,6xØ66,6 5/112/66,6 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 150 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 30
S05 Schraube M14x1,5 Kegel 60° 160 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 A33 R37 T91 T95 A02 A04 A05
B8, B81 88-195 235/40R18 A12 R37 A08 A09 A14
e1*2001/116*0430*..; 88-200 225/45R18 A33 M+S T91 T95 A21 Car Lim
e13*2007/46*1084*.. 88-200 235/40R18 A12 M+S V18 S01
88-200 245/40R18 A12
Audi A6 / A6 Avant 120-230 225/50R18 T95 T99 138 A02 A04 A05
4G, 4G1 120-230 235/50R18 138 A08 A09 A12
e1*2007/46*0436*..; 120-230 245/45R18 T00 T96 138 A14 A21 A57
e13*2007/46*1147*.. 120-230 255/45R18 138 B90 Car Lim
S01
Audi S4 245 225/45R18 A33 M+S T91 T95 A02 A04 A05
B8, B81 245 235/40R18 A12 M+S T91 T93 A08 A09 A14
e1*2001/116*0430*..; 245 245/40R18 A12 A21 Car Lim
e13*2007/46*1084*.. S01
B-Klasse 70-142 225/40R18 A01 K42 A02 A04 A05
245 A08 A09 A12
e1*2001/116*0314*.. A14 A21 S03
B-Klasse 80-115 225/40R18 K2b A01 A02 A04
246 80-115 235/35R18 K1a K1b K2b T86 T90 A05 A08 A09
e1*2007/46*0751*.. A12 A14 A21
S03
C 63 AMG 336-373 225/40R18 A90 M+S T88 T92 A02 A04 A05
204, 204K, -/AMG 336-373 235/40R18 A12 M+S A08 A09 A14
e1*2001/116*0431, A21 Car Cpe
0457, 0463, 0464*.. Lim S03
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
C-Klasse 88-225 225/40R18 T88 T89 A02 A04 A05
204 88-225 235/35R18 T90 A08 A09 A12
e1*2001/116*0431*.. 88-225 235/40R18 A01 G01 A14 A21 Cpe
- Limousine/Coupe 88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T88 Lim V18 S03
- incl. Facelift 2011 T89
C-Klasse T-Modell 88-200 235/35R18 T90 A02 A04 A05
204K 88-225 225/40R18 T89 T91 T92 A08 A09 A12
e1*2001/116*0457*.. 88-225 235/40R18 A01 G01 T91 T93 A14 A21 Car
- incl. Facelift 2011 88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T89 V18 S03
T92
CL-Klasse 220-368 245/45R18 R35 R37 A02 A04 A05
215 A08 A09 A12
e1*98/14*0113*.. A14 A21 B03
S04
E-Klasse 150-225 225/40R18 A10 R37 T91 T92 138 A02 A04 A05
212 150-225 235/40R18 A10 R37 T91 T93 138 A08 A09 A14
e1*2001/116*0501*.. 150-285 245/40R18 A32 T93 T97 138 A21 A57 F38
- mit Luftfederung Lim V01 V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 225/40R18 A10 R37 T91 T92 138 A02 A04 A05
212, 212G 100-225 235/40R18 A10 R37 T91 T93 138 A08 A09 A14
e1*2001/116*0501*..; 100-225 245/40R18 A32 138 A21 A57 F39
e1*2007/46*0484*.. Lim V01 V18
S03
E-Klasse Cabrio 120-225 235/40R18 A32 A02 A04 A05
207 120-225 245/35R18 A12 T89 T92 A08 A09 A14
e1*2001/116*0502*.. 285 235/40R18 A32 M+S A21 A58 Cbo
F39 S03
E-Klasse Coupé 120-225 225/40R18 A32 R37 T88 T89 A02 A04 A05
207 120-225 235/35R18 A32 R37 T90 A08 A09 A14
e1*2001/116*0502*.. 120-225 245/35R18 A12 T88 T89 A21 A58 Cpe
120-285 235/40R18 A32 F39 V18 S03
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 138 A02 A04 A05
212 K 100-225 245/40R18 A32 T97 138 A08 A09 A14
e1*2007/46*0200*.. A21 A57 Car
F42 S03
E-Klasse T-Modell 150-215 235/40R18 A32 NoD R37 T95 X77 138 A02 A04 A05
212 K 150-285 245/40R18 A32 T97 138 A08 A09 A14
e1*2007/46*0200*.. A21 A57 Car
- mit Luftfederung F38 S03
GLK-Klasse 105-200 235/50R18 A31 A02 A04 A05
204X 105-200 235/55R18 A31 134 A08 A09 A14
e1*2001/116*0480*.. A21 S02
S-Klasse 110-300 245/45R18 T96 138 A02 A04 A05
140 110-300 255/45R18 R35 138 A08 A09 A12
F690, A14 A21 S04
e1*96/27*0056*..
S-Klasse 205-290 245/45R18 T96 138 A02 A04 A05
140C 205-290 255/45R18 R35 138 A08 A09 A12
G165, A14 A21 S04
e1*96/27*0057*..
S-Klasse 145-368 245/45R18 R35 R37 138 A02 A04 A05
220 265-368 245/45R18 M+S 138 A08 A09 A12
e1*97/27*0099*.. A14 A21 A61
B03 NBF S04
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 138 A01 A02 A04
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 138 A05 A08 A09
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56 138 A12 A14 A21
2001/116*0020*.. S05
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 138 A01 A02 A04
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 138 A05 A08 A09
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56 138 A12 A14 A21
2001/116*0005*.. S05
Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 9
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.

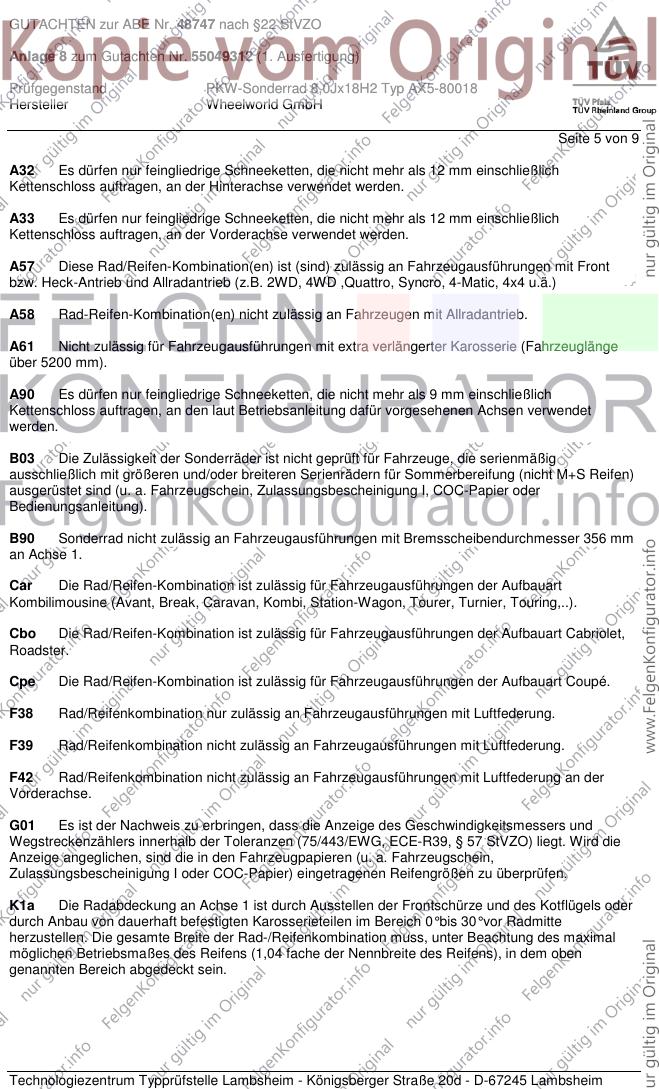

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 9
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

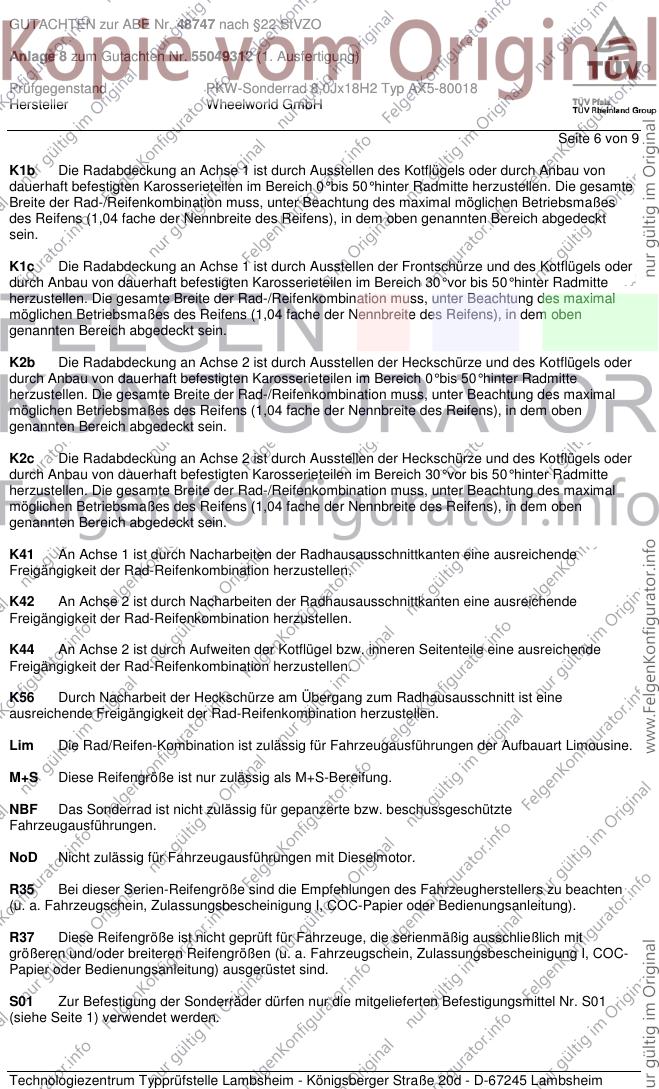

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

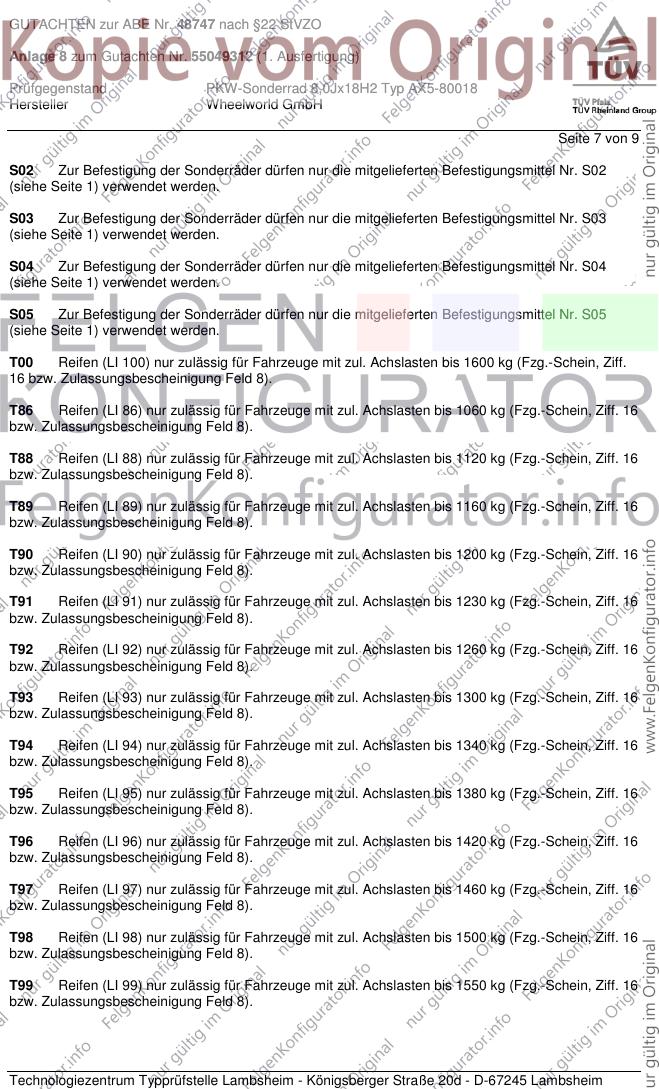

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 9
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 9
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181901.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 9
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 AX5-80018 W5 / Ø72,6xØ60,1 5/114,3/60,1 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 100 28
S05 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/40R18 A02 A04 A05
FY 79-99,2 235/40R18 A08 A09 A12
e4*2001/116*0106*.. A14 A21 A57
Flh KMV S04
Lexus GS 183,208 225/45R18 A10 R37 A02 A04 A05
S19 183,208 235/40R18 A32 R37 A08 A09 A14
e6*2001/116*0103*.. 183-255 245/40R18 A32 A21 Lim RDK
V18 S01
Lexus GS 450h 218 225/45R18 A10 R37 T95 A02 A04 A05
HS19 218 235/40R18 A32 R37 T95 A08 A09 A14
e6*2001/116*0106*.. 218 245/40R18 A32 A21 Lim RDK
V18 S01
Lexus GS300/430 161-208 235/40R18 T91 A02 A04 A05
S16 A08 A09 A12
e11*96/79, 98/14, A14 A21 S01
2001/116*0078*..
Lexus IS 110-153 225/40R18 A10 T89 A02 A04 A05
XE2(a) 110-153 235/40R18 A01 A12 G01 A08 A09 A14
e11*2001/116*0206*. 110-153 245/35R18 A12 R03 T89 A21 Lim V18
110-153 245/40R18 A12 R03 VL8 S01
Lexus IS200, IS300 114-157 225/40R18 K1a K2b K42 K45 K56 A01 A02 A04
XE1 A05 A08 A09
e11*98/14*0110*.., A12 A14 A21
e11*2001/116*0110*. Car Lim S01
Lexus IS250c 153 225/40R18 A12 R02 T89 A02 A04 A05
XE2(a) 153 235/40R18 A01 A12 G01 R02 A08 A09 A14
e11*2001/116*0206*. 153 245/40R18 A32 R03 A21 Cbo RDK
VL8 S01
Lexus SC 430 210 245/40R18 A02 A04 A05
Z4 A08 A09 A10
e6*98/14*0084*.., A14 A21 RDK
e6*2001/116*0084*.. S01
Suzuki Grand Vitara 78-171 225/60R18 A02 A04 A05
JT 78-171 235/55R18 A08 A09 A12
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c A14 A21 Y85
e4*2007/46*0292*.. 78-171 255/45R18 S02
- 5-Türer 78-171 255/50R18 A01 K1c K2b
Suzuki Grand Vitara 78-122 225/60R18 A02 A04 A05
JT 78-122 235/55R18 A08 A09 A12
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c A14 A21 Y84
e4*2007/46*0292*.. 78-122 255/45R18 S02
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 225/45R18 A91 A02 A04 A05
FR 131 235/40R18 A91 A08 A09 A14
e4*2007/46*0142*.. 131 235/45R18 A91 A21 A57 Lim
131 245/40R18 A12 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 225/40R18 A02 A04 A05
EY 66-99,2 235/40R18 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0105*..; A14 A21 A58
e4*2007/46*0284*.. Flh KOV S04
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/40R18 A02 A04 A05
EY 66-99,2 235/40R18 A08 A09 A12
e4*2001/116*0105*..; A14 A21 A57
e4*2007/46*0284*.. Flh KMV S04
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/40R18 A02 A04 A05
GY 79,82,88 235/40R18 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0124*..; A14 A21 A58
e4*2007/46*0291*.. Flh KOV S03
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/40R18 A02 A04 A05
GY 79,82,88 235/40R18 A08 A09 A12
e4*2001/116*0124*..; A14 A21 A57
e4*2007/46*0291*.. Flh KMV S03
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 225/40R18 K1c K2b K42 A01 A02 A04
GY 79, 88 235/40R18 G70 K1c K2b K42 A05 A08 A09
e4*2001/116*0124*.. A12 A14 A21
- Limousine A58 Lim V18
S03
Toyota Auris 66-108 225/40R18 A02 A04 A05
E15J, E15UT.. 66-108 245/35R18 A01 K2b R03 A08 A09 A12
e11*2001/116*0299*..; A14 A21 Flh
e11*2001/116*0305*..; V18 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D 130 225/40R18 A02 A04 A05
E15UT 130 245/35R18 A01 K2b R03 A08 A09 A12
e11*2001/116*0305*.. A14 A21 Flh
- incl. Facelift 2010 V18 S01
Toyota Auris Hybrid 73 225/40R18 A02 A04 A05
HE15U(a) A08 A09 A12
e11*2007/46*0018*.. A14 A21 Flh
S01
Toyota Avensis 110,130 225/40R18 A02 A04 A05
T25 110,130 235/35R18 A01 K46 T90 A08 A09 A12
e11*2001/116*0196*. 110,130 245/35R18 A01 K14 K42 K46 A14 A21 Car
Flh Sth V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 91-130 225/45R18 A02 A04 A05
T27 91-130 235/40R18 A08 A09 A12
e11*2001/116*0331*. 91-130 235/45R18 A14 A21 Car
- incl. Facelift 2012 91-130 245/40R18 Lim V18 S01
Toyota Avensis Verso 85,110 225/40R18 K45 T91 A01 A02 A04
M2 85,110 235/40R18 K1c K45 L02 A05 A08 A09
e6*98/14*0083*.., A12 A14 A21
e6*2001/116*0083*.. S01
Toyota Corolla 66-97 225/40R18 A02 A04 A05
E15EJ, E15ES 66-97 245/35R18 A01 K2b K42 R03 A08 A09 A12
e11*2001/116*0304*, A14 A21 Sth
e11*2001/116*0314*. V18 S01
Toyota Corolla Verso 81-130 225/40R18 T92 A02 A04 A05
R1 81-130 235/40R18 A01 K42 A08 A09 A12
e11*2001/116*0222*. A14 A21 V18
Ver S01
Toyota RAV4 100-130 225/60R18 R37 A02 A04 A05
XA3 100-130 235/50R18 A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R18 A14 A21 KMV
- mit Radhaus- 100-130 245/50R18 RDK S01
Verbreiterungen 100-130 255/45R18
- incl. Facelift 2009
Toyota RAV4 100-130 225/60R18 A02 A04 A05
XA3 100-130 235/50R18 A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R18 A14 A21 KOV
- ohne Radhaus- 100-130 245/50R18 S01
Verbreiterungen 100-130 255/45R18
- incl. Facelift 2009
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 9
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 9
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 9
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 9
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181902.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 7
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 AX5-80018 W5 / Ø72,6xØ64,1 5/114,3/64,1 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 103-140 225/40R18 K1c K2b K46 K56 A01 A02 A04
CL7, CL9, CN1 103-140 245/35R18 K2c K46 K56 R03 A05 A08 A09
e6*2001/116*0091, A12 A14 A21
0092, 0096*.. Sth V18 S01
Honda Accord 110-132 225/40R18 T88 T92 A02 A04 A05
CU1,CU3 110-132 225/45R18 A08 A09 A12
e6*2001/116* 110-132 235/40R18 A01 K1c K2b A14 A21 Lim
0113, 0115*.. 110-132 235/45R18 A01 G03 K1c V18 S01
110-132 245/40R18 A01 K1c K2b
Honda Accord 148 225/40R18 A02 A04 A05
CU2 148 225/45R18 A08 A09 A12
e6*2001/116*0114*.. 148 235/40R18 A01 K1c K2b A14 A21 Lim
148 235/45R18 A01 G03 K1c V18 S01
148 245/40R18 A01 K1c K2b
Honda Accord Coupe 147 225/40R18 K1c K2c K42 K56 A01 A02 A04
CG2 147 235/40R18 K1c K2c K42 K44 K56 A05 A08 A09
e6*95/54/0049*.. A12 A14 A21
S01
Honda Accord Tourer 103-140 225/40R18 K1c K2c K42 K46 A01 A02 A04
CM1,CM2,CN2 103-140 245/35R18 K2c K42 K46 R03 A05 A08 A09
e6*2001/116*0093, A12 A14 A21
0094,0097*.. Car V18 S01
Honda Accord Tourer 110-132 225/40R18 T88 T92 A02 A04 A05
CW1, CW3 110-132 225/45R18 A08 A09 A12
e6*2001/116* 110-132 235/40R18 A01 K1c K2b A14 A21 Car
0120,0122*.. 110-132 235/45R18 A01 G03 K1c V18 S01
110-132 245/40R18 A01 K1c K2b
Honda Accord Tourer 148 225/40R18 A02 A04 A05
CW2 148 225/45R18 A08 A09 A12
e6*2001/116*0121*.. 148 235/40R18 A01 K1c K2b A14 A21 Car
148 235/45R18 A01 G03 K1c V18 S01
148 245/40R18 A01 K1c K2b
Honda Accord Type R 156 225/40R18 G01 K1c K2c K41 K42 K44 K56 A01 A02 A04
CH1 156 245/35R18 K2c K42 K44 K56 R03 A05 A08 A09
e11*98/14*0106*.. A12 A14 A21
V18 S01
Honda CR-V 94, 108 225/45R18 K1a K2b K42 A01 A02 A04
RD1, RD3 94, 108 235/45R18 K1c K2b K42 A05 A08 A09
e6*95/54*0044*.., 94, 108 245/45R18 K1c K2b K42 A12 A14 A21
e6*98/14*0076*.. S01
Honda CR-V 110 225/45R18 K1c K2b K42 A01 A02 A04
RD8 110 235/45R18 K1c K2b K42 A05 A08 A09
e11*98/14*0190* 110 245/45R18 K1c K2c K42 LK6 A12 A14 A21
00-01 S01
Honda CR-V 103-110 225/45R18 K1c K2b K42 A01 A02 A04
RD8, RD9 103-110 225/50R18 K1c K2c K42 LK6 A05 A08 A09
e11*98/14*0190*02-.. 103-110 235/45R18 K1c K2b K42 A12 A14 A21
e11*2001/116*0234*. 103-110 245/45R18 K1c K2c K42 LK6 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V 103-122 225/60R18 A02 A04 A05
RE5, RE6, RE7 103-122 235/55R18 A01 K1c A08 A09 A12
e11*2001/116* 103-122 245/50R18 A01 K1c A14 A21 S01
0301,0302,0322*.. 103-122 255/45R18 A01 K1c
Honda Civic 61-103 225/40R18 A02 A04 A05
FK1, FK2, FK3 61-103 245/35R18 A01 K1c K2b K41 K42 K44 A08 A09 A12
e11*2001/116* A14 A21 Flh
0255*00-06, V18 S01
0256*00-06,
0257*00-05
Honda Civic 73-110 225/40R18 A02 A04 A05
FK1, FK2, FK3 73-110 235/35R18 A01 K5v T86 T90 A08 A09 A12
e11*2001/116* 73-110 235/40R18 A01 K5v A14 A21 Flh
0255*07-.., 73-110 245/35R18 R03 V18 S01
0256*07-..,
0257*06-..
- Modell 2012
Honda Civic TypeS,R 73-148 225/40R18 A01 K42 A02 A04 A05
FN1, FN2, FN3, FN4 73-148 245/35R18 A01 K1c K2b K41 K42 K44 K56 A08 A09 A12
e11*2001/116* A14 A21 Flh
0297,0306,0298, V18 S01
0334*..
Honda FR-V 92,103,110 225/40R18 A01 K41 K45 K46 A02 A04 A05
BE1, BE3 A08 A09 A12
e6*2001/116*0099*.. A14 A21 S01
e6*2001/116*0100*..
Honda FR-V 103 225/40R18 A01 K41 K45 K46 T92 A02 A04 A05
BE5 A08 A09 A12
e6*2001/116*0104*.. A14 A21 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 7
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 7
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 7
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181903.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 8
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 AX5-80018 W5 / Ø72,6xØ66,1 5/114,3/66,1 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Schraube M14x1,5 Kegel 60° 145 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-79 225/50R18 A01 K1a K1b A02 A04 A05
SD/SR 63-79 235/45R18 A08 A09 A12
e2*2001/116*0314*..; 63-79 235/50R18 A01 K1a K1b K2b A14 A21 A58
e2*2001/116*0323*..; 63-79 245/45R18 A01 K1a K1b KOV S02
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66,77,81 225/50R18 A01 K1a K1b A02 A04 A05
SD/SR 66,77,81 235/45R18 A08 A09 A12
e2*2001/116*0314*..; 66,77,81 235/50R18 A01 K1a K1b K2b A14 A21 A56
e2*2001/116*0323*..; 66,77,81 245/45R18 A01 K1a K1b KOV S02
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan Almera Tino 78 225/40R18 A01 G46 A02 A04 A05
V10 78-100 235/35R18 A01 K1b K2b K42 T86 T90 A08 A09 A12
e9*98/14*0035*.. 78-100 245/35R18 A01 K2b K42 R03 A14 A21 V18
82-100 225/40R18 S03
Nissan Juke 2WD 81,86,140 225/45R18 A02 A04 A05
F15 81,86,140 235/45R18 A08 A09 A12
e11*2007/46*0132*.. A14 A21 A58
S01
Nissan Juke 4WD 140 225/45R18 A02 A04 A05
F15 140 235/45R18 A08 A09 A12
e11*2007/46*0132*.. 140 245/40R18 A14 A21 A56
S01
Nissan Murano 140,188 235/60R18 A13 131 A02 A04 A05
Z51 140,188 235/65R18 A13 127 A08 A09 A14
e1*2001/116*0478*.. 140,188 245/60R18 A12 129 A21 S01
140,188 255/55R18 A01 A12 K2b 131
140,188 255/60R18 A01 A12 K2b 127
140,188 265/55R18 A01 A12 K1a K2b 129
Nissan Primera 80-103 225/40R18 A02 A04 A05
P12 80-103 235/40R18 A01 K45 A08 A09 A12
e11*98/14*0183*.. A14 A21 Car
Lim V18 S03
Nissan X-Trail 104-127 225/50R18 K25 A01 A02 A04
T31 104-127 225/55R18 G03 K25 A05 A08 A09
e1*2001/116*0432*.. 104-127 245/45R18 K25 A12 A14 A21
- incl. MJ 2011 S01
Renault Fluence 63-103 225/40R18 A02 A04 A05
Z 63-103 225/45R18 A08 A09 A12
e2*2001/116*0373*..; 63-103 235/40R18 A01 K2b K8f A14 A21 Sth
e2*2007/46*0010*.. 63-103 245/40R18 A01 K2b K8f S02
- Limousine
Renault Laguna 81-131 245/40R18 L05 A02 A04 A05
T 81-173 225/40R18 L06 T88 T89 T91 T92 A08 A09 A12
e2*2001/116*0363*..; 81-173 225/45R18 L06 T91 A14 A21 Car
e2*2007/46*0012*.. 81-173 235/40R18 L06 T91 T93 Flh V18 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 96-177 225/40R18 T92 A02 A04 A05
Coupé 96-177 225/45R18 T91 T95 A08 A09 A12
T 96-177 235/40R18 T91 T95 A14 A21 Cpe
e2*2001/116* 96-177 245/40R18 L06 V18 S04
0363*07-..
Renault Latitude 81-127 225/40R18 T88 T92 A02 A04 A05
T 81-177 225/45R18 T91 T95 A08 A09 A12
e2*2001/116*0363*.. 81-177 235/40R18 T91 T95 A14 A21 Lim
81-177 235/45R18 R09 V18 S04
81-177 235/45R18 A01 G03
81-177 245/40R18 A01 K4h
Renault Megane 78-132 225/40R18 T88 T89 A02 A04 A05
Z 78-132 235/35R18 T86 T90 A08 A09 A12
e2*2001/116*0373*..; 78-132 245/35R18 A01 K2b K4i T88 T89 A14 A21 Cbo
- Cabriolet V18 S02
Renault Megane 63-132 225/40R18 A02 A04 A05
Z 63-132 235/35R18 T86 T90 A08 A09 A12
e2*2001/116*0373*..; 63-132 245/35R18 A01 K6g A14 A21 Car
e2*2007/46*0010*.. V18 S02
- Grandtour
Renault Megane 63-132 225/40R18 A02 A04 A05
Z 63-132 235/35R18 T86 T90 A08 A09 A12
e2*2001/116*0373*..; 63-132 245/35R18 A01 K2b K6g A14 A21 Cpe
e2*2007/46*0010*.. Flh V18 S02
- Fließheck
- Coupé
Renault Scénic III 63-118 225/40R18 T91 T92 A02 A04 A05
JZ 63-118 225/45R18 T91 T95 A08 A09 A12
e2*2001/116*0379*.., 63-118 235/40R18 T91 T95 A14 A21 A58
e2*2007/46*0011*.. 63-118 245/40R18 A60 V18 S02
- Scénic / Gr. Scénic
Auflagen und Hinweise
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 8
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 8
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 8
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 8
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181904.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 1 von 11
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 AX5-80018 W5 / Ø72,6xØ67,1 5/114,3/67,1 45 690 2115
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/50R18 A02 A04 A05
B 84-110 225/55R18 A08 A09 A12
e2*2007/46*0117*.. A14 A21 A57
S01
Ford Maverick /Esc. 145 235/60R18 X68 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 A08 A09 A12
e4*98/14* 91-149 235/60R18 A01 G68 A14 A21 B02
0043,0051*.., S01
e13*2001/116*
0091,0093*..
Hyundai Sonata 100-184 225/45R18 A02 A04 A05
NF 100-184 235/40R18 A08 A09 A12
e11*2001/116*0241*. A14 A21 Lim
S01
Hyundai Tucson 82-129 225/50R18 A01 K1a K1b K2b A02 A04 A05
JM 82-129 235/45R18 A08 A09 A12
e4*2001/116*0087*.. 82-129 245/45R18 A01 K1a K1b K2b A14 A21 KOV
- ohne Radhaus- S01
Verbreiterungen
Hyundai Tucson 82-129 225/50R18 R64 A02 A04 A05
JM 82-129 235/45R18 A08 A09 A12
e4*2001/116*0087*.. 82-129 245/45R18 A14 A21 KMV
- mit Radhaus- S01
Verbreiterungen
Hyundai Veloster 97, 103 235/35R18 K1c K2b K4t K6g K8m A01 A02 A04
FS A05 A08 A09
e11*2007/46*0194*.. A12 A14 A21
A58 Cpe S01
Hyundai i30 66-99 225/40R18 K2b K6g A01 A02 A04
GDH 66-99 235/35R18 K1a K1b K2b K5a K6g A05 A08 A09
e11*2007/46*0337*.. A12 A14 A21
A58 Flh S01
Hyundai i30 /-CW 66-105 225/40R18 A01 K1a K1b K2b K56 A02 A04 A05
FD, FDH A08 A09 A12
e11*2001/116*0313*. A14 A21 Car
e11*2001/116*0343*. Flh S01
e11*2007/46*0225*..
Hyundai i40 /-CW 85-131 225/40R18 T92 A02 A04 A05
VF 85-131 225/45R18 A08 A09 A12
e4*2007/46*0263*..; 85-131 235/40R18 A14 A21 A58
e4*2007/46*0264*.. 85-131 245/40R18 A01 K7a Car Lim V18
S01
Hyundai ix20 57-94 225/40R18 K1c K2b A01 A02 A04
JC A05 A08 A09
e4*2007/46*0207*..; A12 A14 A21
e4*2007/46*0223*.. A58 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/50R18 K1a K1b K2b A01 A02 A04
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b A05 A08 A09
e11*2007/46*0104*..; A12 A14 A21
e11*2007/46*0192*..; A57 S01
e11*2007/46*0128*..
Kia Carens / UN 84-107 225/40R18 T91 T92 A02 A04 A05
FG 84-107 225/45R18 T91 A08 A09 A12
e4*2001/116*0114*.. A14 A21 S01
Kia Opirus 137-149 225/45R18 T95 A02 A04 A05
LD 137-149 225/50R18 T95 A08 A09 A12
e4*2001/116*0075 137-149 235/45R18 T98 A14 A21 Lim
*00-02 137-149 245/40R18 T97 V18 S01
137-149 245/45R18
Kia Optima Spirit 100, 121 225/45R18 A02 A04 A05
TF A08 A09 A12
e4*2007/46*0255*.. A14 A21 A58
BK1 Lim S01
Kia Soul 85-103 225/40R18 A01 K1a K1b K2b K5b K6g A02 A04 A05
AM 85-103 225/45R18 A01 G03 K1a K1b K2b K5b K6g K7a A08 A09 A12
e4*2001/116*0139*..; 85-103 235/40R18 A01 G73 K1c K2b K5b K6h K7a K8e A14 A21 A58
e4*2007/46*0133*.. S01
Kia Sportage /KM 82-129 225/50R18 R64 A02 A04 A05
JE, JES 82-129 235/45R18 A08 A09 A12
e4*2001/116*0089*.., 82-129 245/45R18 A14 A21 KMV
e4*2001/116*0120*.. S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 A02 A04 A05
JE, JES 82-129 235/45R18 A08 A09 A12
e4*2001/116*0089*.., 82-129 245/45R18 A14 A21 KOV
e4*2001/116*0120*.. S01
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 225/40R18 K1c K2b A01 A02 A04
YN, -/S, -/G A05 A08 A09
e4*2007/46*0130*..; A12 A14 A21
e4*2007/46*0131*..; A58 Flh S01
e4*2007/46*0261*..;
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 225/40R18 A01 K1a K1b K2b K56 A02 A04 A05
ED A08 A09 A12
e4*2001/116*0121*.; A14 A21 Car
e4*2007/46*0132*.. Cpe Flh S01
- pro_cee'd /-SW
Kia cee'd 66-99 225/40R18 K1a K1b K2b K3f K6g A01 A02 A04
JD 66-99 235/35R18 K1c K2b K3f K4g K5d K6g A05 A08 A09
e4*2007/46*0496*.. A12 A14 A21
A58 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 62-191 225/40R18 K1c K25 K2b K42 K46 A01 A02 A04
BK A05 A08 A09
e1*2001/116*0234*.. A12 A14 A21
B02 Flh Lim
S01
Mazda 3 77-191 225/40R18 K1c K6f K6k T88 T89 A01 A02 A04
BL A05 A08 A09
e11*2001/116*0262*. A12 A14 A21
Flh Sth S01
Mazda 5 81-107 225/40R18 K1c K42 LK6 T91 A01 A02 A04
CR1 A05 A08 A09
e13*2001/116*0156*. A12 A14 A21
B02 S01
Mazda 6 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A01 A02 A04
GG/GY; GG1/GY1 88-122 235/35R18 K1c K2c K42 K56 T86 T90 A05 A08 A09
e1*98/14*0188*..; 88-122 245/35R18 K1c K2c K42 K56 A12 A14 A21
e11*2001/116*0203*. 88-191 225/40R18 K1c K2b K42 T88 T89 Car Flh Lim
V00 V18 S01
Mazda 6 88-136 225/40R18 K1c K2b K42 T88 T89 A01 A02 A04
GH 88-136 225/45R18 K1c K2b K42 A05 A08 A09
e1*2001/116*0448*.. 88-136 235/40R18 K1c K2b K41 K42 A12 A14 A21
88-136 245/40R18 K2c K42 K56 R03 A58 Car Flh
Lim V18 S01
Mazda CX-5 110-129 225/60R18 A33 A02 A04 A05
KE 110-129 235/55R18 A12 A08 A09 A14
e13*2007/46*1247*.. 110-129 235/60R18 A01 A12 G01 A21 S02
110-129 245/55R18 A12
110-129 255/50R18 A01 A12 K1c
Mazda CX-7 120-191 235/60R18 A02 A04 A05
ER, ERE A08 A09 A12
e11*2001/116*0308*. A14 A21 A56
e13*2007/46*1109*.. S01
Mazda RX8 141-170 225/45R18 A02 A04 A05
SE 141-170 245/40R18 A08 A09 A12
e11*2001/116*0199*. A14 A21 V18
S01
Mazda Tribute 145,149 235/60R18 X68 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/50R18 X67 A08 A09 A12
e4*98/14* 91-149 235/60R18 A01 G68 X67 A14 A21 B02
0044, 0052*.., KMV S01
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 235/50R18 K2b X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 235/60R18 G68 K2b A05 A08 A09
e4*98/14* A12 A14 A21
0044, 0052*.., B02 KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 235/45R18 K1b K2b A01 A02 A04
GA0 A05 A08 A09
e1*2007/46*0368*.. A12 A14 A21
A57 S01
Mitsubishi Grandis 100-121 225/45R18 A12 T91 T95 A02 A04 A05
NA0W A08 A09 A14
e1*2001/116*0269*.. A21 S01
Mitsubishi Lancer 80-177 225/40R18 A01 A12 K1c K42 A02 A04 A05
CY0 80-177 235/40R18 A01 A12 K1c K42 A08 A09 A14
e1*2001/116*0441*.. A21 A57 Flh
- Limousine Lim V00 V18
- Sportback S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 11
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 11
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden bzw. nachzuarbeiten.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juni 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 11
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juni 2012
Schmidt 00181905.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Radbeschreibung, Typ AX5-80018
1. Allgemeine Angaben
Radtyp: AX5-80018
Abmessung: 8,0Jx18H2
Zeichnungs-Nr.:
Reifenart: schlauchlos
Schneeketten: nach Angaben des TÜV Pfalz e.V.
2. Verwendungsbereich
Fahrzeugtyp(en): nach Angaben des TÜV Pfalz e.V.
3. Abmessungen und sonstige Daten:
Lochzahl und
Lochkreisdurchmesser: 5/100 – 5/108 - 5/112 – 5/114,3
Einpreßtiefen: 35, und 45 +/- 1 mm
Plan- und Rundlauf: max. 0,3 mm
Felgenbett: weitgehend nach E.T.R.T.O.
Art der Ventile: Gummiventile DIN 7780 oder Metallschraubventile DIN 7779
Auswuchtgewichte: nach Angaben des TÜV Pfalz e.V.
4. Zubehör
Nabenkappe: nach Zeichnungs-Nr. S 151
Anzugsmoment der Radschrauben
bzw. Radmuttern: nach Angaben des TÜV Pfalz e.V.
5. Konstruktion
Aufbau: einteiliges Rad
Merkmale: asymmetrisches Tiefbett, Radschüssel mit 14 Lüftungsöffnungen
Werkstoff: Al Si 7 (A356.2)
Werkstoff-Analyse: Si 6,5 - 7,5 %
Fe ≤ 0,30 %
Cu ≤ 0,10 %
Zn ≤ 0,10 %
Ti ≤ 0,20 %
Mg 0,25 - 0,40 %
Mn ≤ 0,20 %
Rest Aluminium
Analysierte Werte aus Prüfrad
Sonderbehandlung: keine
Gewicht eines Prüfrades: 10,5 kg
Festigkeitswerte: 0,2 Dehngrenze: Rp 0,2 = ≥ 23 N/mm²
Bruchdehnung: A = ≥ 7%
Härte (HB 5/250-30) HB = 60 - 90 HB
Werte aus Prüfrad
Radbeschreibung AX5-80018 Seite 1 von 2
6. Beschreibung der Räderfertigung
- Rohherstellung: Kokillenguss-Niederdruck-Verfahren
- Vorbohren
- Wärmebehandlung (nur gültig wenn Sonderbehandlung)
- Fertigbearbeitung:
Drehen: Felgenhorn, Felgenbett innen und außen, Nabenanschlußfläche und
Mittenbohrung auf CNC-Drehautomaten
Bohren: Befestigungsbohrungen und Ventillochbohrung mittels Bohrautomaten
- Entgraten
- Lackieren: Deoxydieren
Eloxieren (früher Chromatieren, chromfrei)
Grundieren (Pulver)
Lackieren (Nass- und Pulverlacke)
7. Korrosionsbeständigkeit des Materials
Gegen Witterungseinflüsse: sehr gut
Gegen Meerwasser: gut
8. Qualitätskontrolle
- Kontrolle der Werkstoffzusammensetzung:
Spektralanalyse pro Charge (ca. jedes 50. Stück)
- Werkstoffprüfung des Rohlings:
100 % -ige Röntgenprüfung
- Werkstoffprüfung am fertigen Rad:
- Umlaufbiegeprüfung, Abrollprüfung, Impact Test
- Zugversuch > pro Charge
- Dichtigkeitsprüfung > pro Charge
- Sichtkontrolle > 100 %
Maßkontrolle am fertigen Rad: Maßkontrolle mit 3D-Meßmaschine, alle „D“ Spezifikationen und Maße
Endkontrolle: 100 %
9. Hersteller und Vertrieb
Wheelworld GmbH
Husarenstrasse 2
38889 Blankenburg
10. Fertigungsbetriebe der Leichtmetallräder
Rohherstellung, Gießen, Fertigbearbeitung, Lackierung und Kontrolle:
LENSO WHEEL CO., LTD.
111/1 Moo 9, Wellgrow Ind. Estate
Bangna - Trad KM 36, Bangwua, Bangpakong
Chachengsao, Thailand 24180
Blankenburg, den 21.05.2012
Radbeschreibung AX5-80018 Seite 2 von 2
APPLICATION LIST
variant PCD offset hub hole bolt hole
code ر0.1
attach- WH-article-no. manufacturer no.
(ET)
DETAIL:I DETAIL: WH1 DETAIL:II (XX) (x no. of
ment
type Ø [A] chamfer second type height height bolt fitting Ø Finish-codes:
2:1 j n0,2 A B 2:1 2:1 holes)
[B] step Ø [Hy] [H] seat side Ø
[C]
X5 100x5 35±1 6340 63.4 +0.1 6.25x45° 60.6 WH1 10±0.5 18.5±0.5 60° 138 AX5 8001835 503 X5-
0
11.5±0.3 W2 108x5 45±1 7260 72.6 +0.1
0
3.75x45° 72.6 WH1 10±0.5 18.5±0.5 60° 144 AX5 8801845 508 W2-
(227.5) W4 112x5 35±1 7260 72.6 +0.1
0
3.75x45° 72.6 WH1 10±0.5 18.5±0.5 60° 140 AX5 8001835 512 W4-
W4 112x5 45±1 7260 72.6 +0.1 3.75x45° 72.6 WH1 10±0.5 18.5±0.5 60° 144 AX5 8001845 512 W4-
3.2 0
203±1.5 W5 114.3x5 45±1 7260 72.6 +0.1 3.75x45° 72.6 WH1 10±0.5 18.5±0.5 60° 144 AX5 8001845 514 W5-
0
3.2
Y8 120x5 20±1 7700 77.0 +0.1 5.25x45° 76.0 WH1 26,7±0.5
101.5 101.5 13±0.3 0
35.5±0.5 60° 144 AX5 8001820 520 Y8-
1.6 W6 120x5 38±1 7260 72.6 +0.1 3.75x45° 72.6 WH1 10±0.5 18.5±0.5 60° 144 AX5 8001838 520 W6-
3.4±0.1 [Hy]See Table ±0.5 29.24 40.09
0
+0.1
7.4-0 [H]See Table±0.5 22 22 6±0.3
+0
Ø462.9-0.95 8
7.3 8 +0
(hump circumference) 1453,6 -3
A
B'
B
Variant: W4
offset: 45
C' P.C.D.: 112x5
C
158
D'
OFFSET+45
D
31
c 0,1(-)
1
2.16
14.38 1.6
(B)See Table
3.4±0.1
+0.1
7.4-0
51
Variant: Y8
offset: 20
P.C.D.: 120x5
ET 20
48.2
2.5
12.5
76
A
(B)See Table
Variant: W4 Variant: W6 Variant: W5 Variant: W2 Variant: X5
offset: 35 offset: 38 offset: 45 offset: 45 offset: 35
P.C.D.: 112x5 P.C.D.: 120x5 P.C.D.: 114,3x5 P.C.D.: 108x5 P.C.D.: 100x5
ET 35 ET 38 ET 45 ET 45 ET 35
DETAIL:III
2:1
8,5
1
2.16 1 1 1 14.5
5±0,2
TOLERANCES UNLESS
3,5±0,2
14.38 2.16 2.16 2.16 1,5
OTHERWISE SPECIFIED:
14.38 1 >1000 ±1
14.38 14.38 1
>250 ≤1000 ±0,8
61 58 61
51 51 >63 ≤250 ±0,5
BALANCE STANDARD:
45° >16 ≤63 ±0,3
>4 ≤16 ±0,2
R2
(B)See Table R5 >4 ±0,1
(B)See Table (B)See Table
(B)See Table ANGLE ±30'
TYPE: FINISHING: OFFSET / HOLE:
6
AX5-80018 CUSTOMER: PCD:
5 WHEELWORLD GMBH
SIZE: RUNOUT: TECHNICAL STANDARD:
4
8Jx18H2 ≤ 0,5 E.T.R.T.O.
(B)See Table 3
SCALE: UNIT: PAGE:
2 1:1 mm 1/1
ISO B0
DRAWING NUMBER:
4
1 AX5-80018
REV. REV. REVISION DATE REV. APP. PART NAME: WHEEL TYPE:
3
STAT. INDEX CONTENT BY BY
ALLOY
2 DRAWER/DESIGNER CHECKED APPROVED WHEEL AX5-80018
1
NO. PART NUMBER PART NAME QUANTITY MATERIAL REMARKS FIRST EDITION DATE
DATE DESCRIPTION VERSION
CAP 09.09.28 A
R1.59
R0.5 23.7
FITING EFFECT
2.87
R0.5
4.51
9.48
3
R0.5
EMBLEM
4
0.5
2.5
1.2
S151
FIT FOR AX SERIES
ABS 1
Trial version. http://www.cadsofttools.com/
