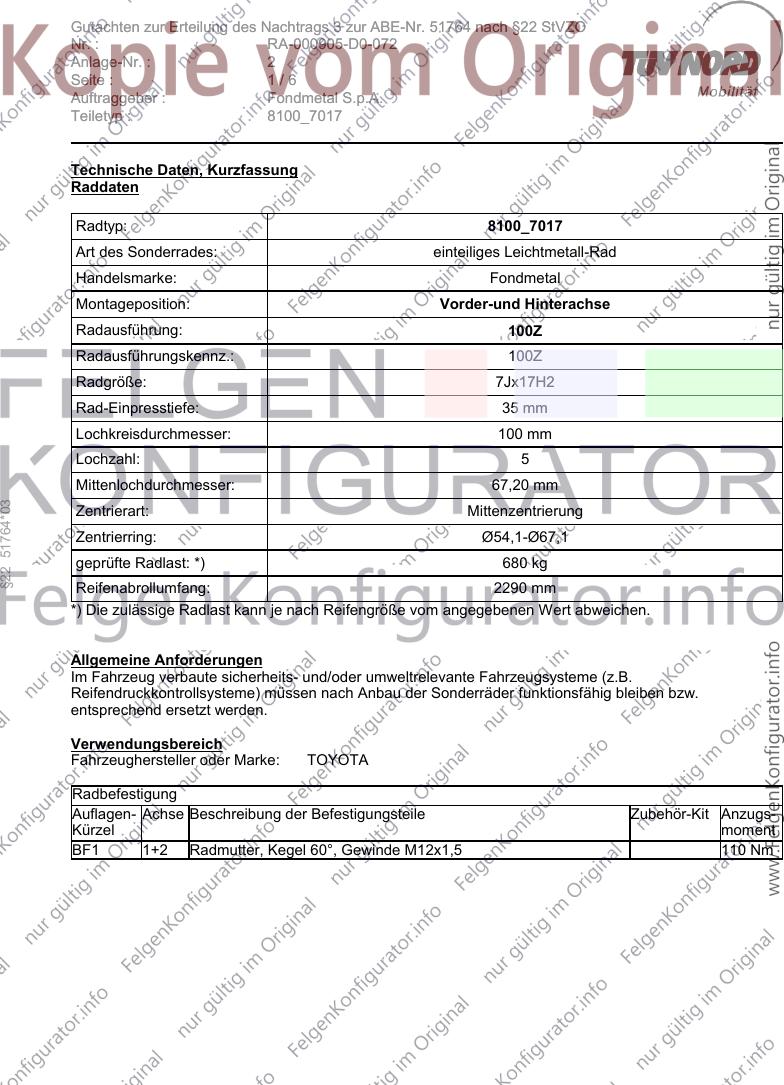

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 1/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 8100_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 100Z
Radausführungskennz.: 100Z
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 51764*03
Zentrierart: Mittenzentrierung
Zentrierring: Ø54,1-Ø67,1
geprüfte Radlast: *) 680 kg
Reifenabrollumfang: 2290 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 2/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
(Fahrzeuge ab Facelift N215) BF1)
2006, mit
Serienbereifung 215/45R17
215/50R17)
215/50R17
A01) K50) K63) K65) K66)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
§22 51764*03
(Fahrzeugausf. vor A01) K65) K66) BF1)
Facelift 2006, ohne
Serienbereifung 215/45R17
215/50R17)
225/45R17
A01) K65)
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
XW3P e11*2007/46*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius 205/45R17 A01) bis A10)
N215) BF1) K01) K82)
215/45R17
Typ(en): ABE / EG-Genehmigung(en):
XW5 (EU, M) e11*2007/46*2971*..
XW5P (EU,M) e11*2007/46*3704*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 Toyota Prius 195/45R17 A02) bis A10)
G5L) N205) T85) BF1)
195/45R17 M+S
G5L) T85)
205/45R17
N215)
205/45R17 M+S
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 3/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
XP11(A) e11*2001/116*0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 74 Toyota Urban Cruiser 205/50R17 A02) bis A10)
(Frontantrieb) BF1)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
XP12(A) e11*2007/46*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Verso S 195/45R17 A01) bis A10)
K03) BF1) K04)
205/45R17
K03) K16) K18) K20) K26)
215/45R17
§22 51764*03
K01) K16) K18) K20) K26)
Typ(en): ABE / EG-Genehmigung(en):
A10(A) e11*2007/46*0150*..
A10(A) e6*2007/46*0334*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Lexus CT200h 205/45R17 A02) bis A10)
N215) BF1)
205/50R17
G6D) N215)
215/45R17
225/45R17
G6D)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 4/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
§22 51764*03
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G5L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/45R17 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G6D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 205/55R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 5/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
§22 51764*03
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der umgelegten
Radhauskante zu kürzen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante um 10
mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
nach hinten zu versetzen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K50) An Achse 2 sind die Radhausausschnittkanten von ca. 200 mm oberhalb Schweller bis zum
hinteren Stoßfänger umzulegen.
K63) An Achse 2 ist die ins Radhaus ragende Stoßfängerkante auf eine Restbreite von 10 mm, von
Oberkante bis 150 mm nach unten zu kürzen.
K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel im Bereich
von 100 mm von innen nach außen und 150 mm von unten nach oben auszuschneiden. Die
Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten überprüft werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 2
Seite : 6/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
K82) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind folgende Maßnahmen
notwendig:
• die Radhausausschnittkanten sind von Stoßfängeroberkante bis zum Schweller komplett
umzulegen,
• der Kunststoffbefestigungshalter des Stoßfängers im Bereich der Stoßfängeroberkante ist zu
entfernen,
• die Verlängerung der Radhausausschnittkante oberhalb des Stoßfängers ist ebenfalls
komplett umzulegen,
• die ins Radhaus hineinragende Kante des Stoßfängers ist entsprechende der umgelegten
Radhausausschnittkanten zu kürzen,
• der Stoßfänger ist mit Karosseriekleber zu befestigen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 51764*03
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 2 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
8100_7017 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.10.2019
