Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

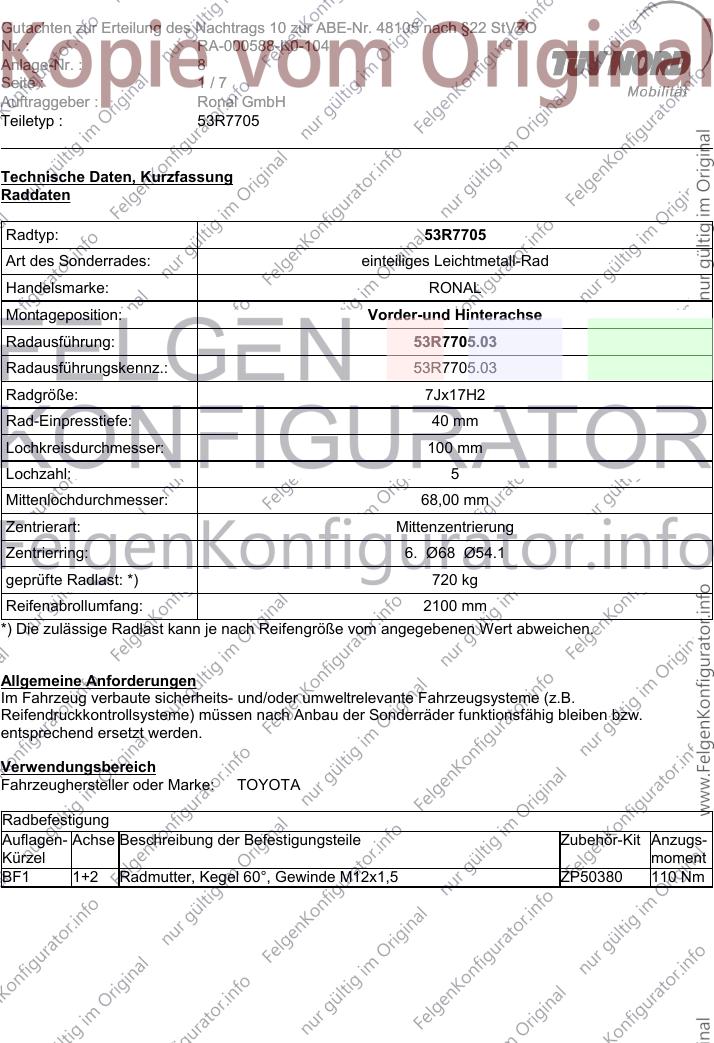

Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7705
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R7705.03
Radausführungskennz.: 53R7705.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: *) 720 kg
Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50380 110 Nm
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

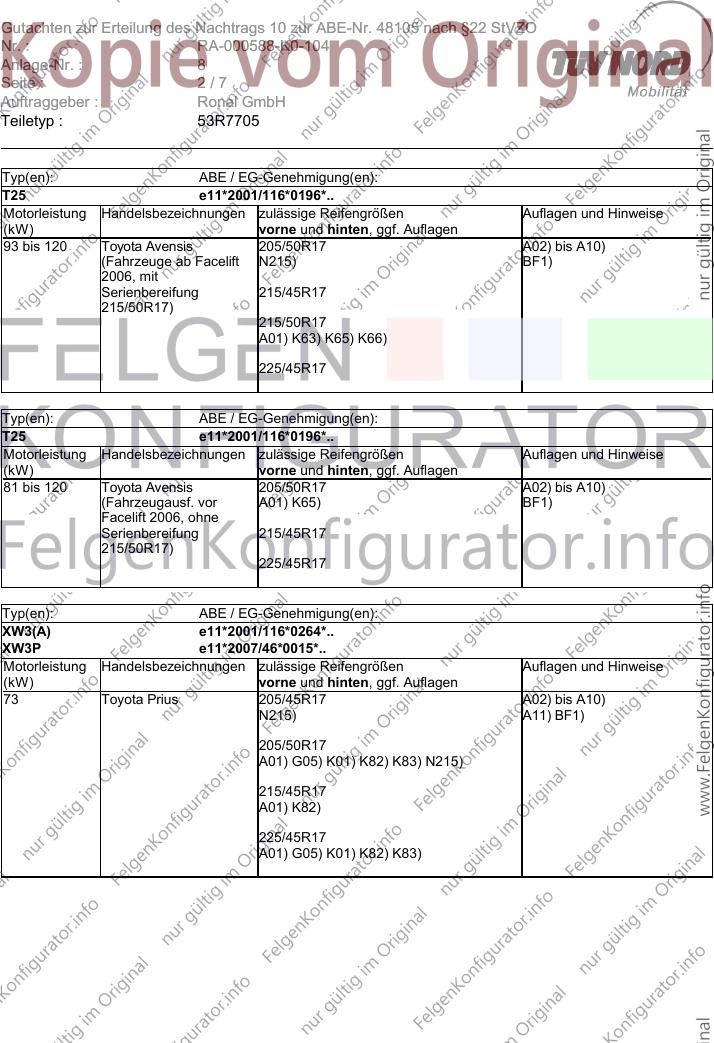

Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
(Fahrzeuge ab Facelift N215) BF1)
2006, mit
Serienbereifung 215/45R17
215/50R17)
215/50R17
A01) K63) K65) K66)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
(Fahrzeugausf. vor A01) K65) BF1)
Facelift 2006, ohne
Serienbereifung 215/45R17
215/50R17)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
XW3P e11*2007/46*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius 205/45R17 A02) bis A10)
N215) A11) BF1)
205/50R17
A01) G05) K01) K82) K83) N215)
215/45R17
A01) K82)
225/45R17
A01) G05) K01) K82) K83)
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

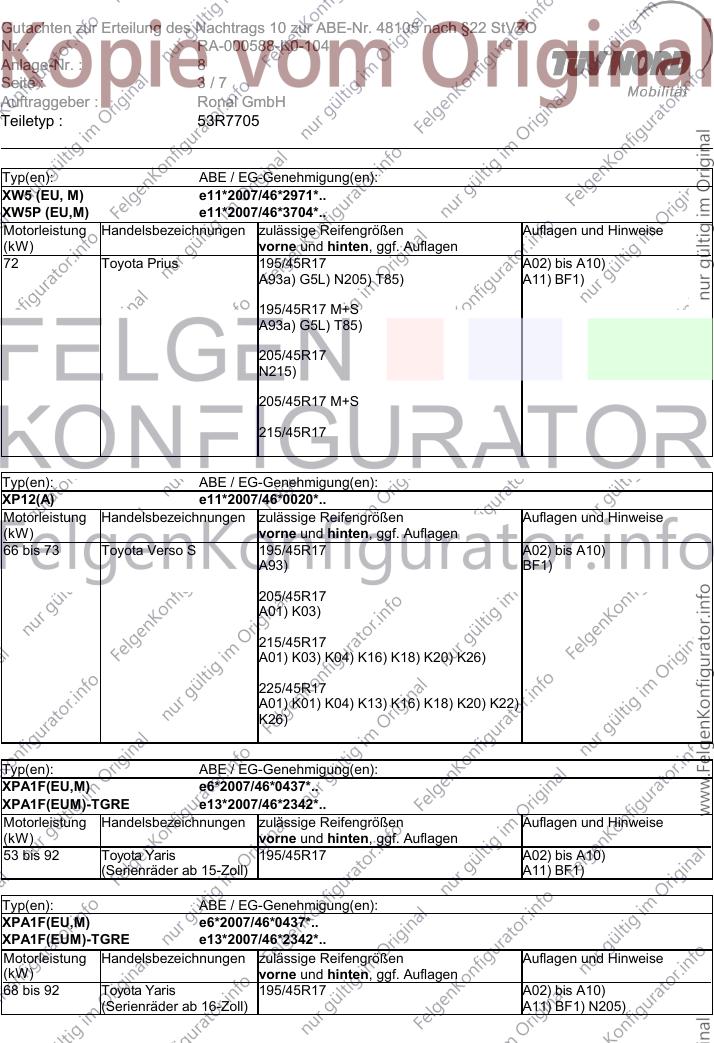

Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Typ(en): ABE / EG-Genehmigung(en):
XW5 (EU, M) e11*2007/46*2971*..
XW5P (EU,M) e11*2007/46*3704*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 Toyota Prius 195/45R17 A02) bis A10)
A93a) G5L) N205) T85) A11) BF1)
195/45R17 M+S
A93a) G5L) T85)
205/45R17
N215)
205/45R17 M+S
215/45R17
Typ(en): ABE / EG-Genehmigung(en):
XP12(A) e11*2007/46*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Verso S 195/45R17 A02) bis A10)
A93) BF1)
205/45R17
A01) K03)
215/45R17
A01) K03) K04) K16) K18) K20) K26)
225/45R17
A01) K01) K04) K13) K16) K18) K20) K22)
K26)
Typ(en): ABE / EG-Genehmigung(en):
XPA1F(EU,M) e6*2007/46*0437*..
XPA1F(EUM)-TGRE e13*2007/46*2342*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 92 Toyota Yaris 195/45R17 A02) bis A10)
(Serienräder ab 15-Zoll) A11) BF1)
Typ(en): ABE / EG-Genehmigung(en):
XPA1F(EU,M) e6*2007/46*0437*..
XPA1F(EUM)-TGRE e13*2007/46*2342*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris 195/45R17 A02) bis A10)
(Serienräder ab 16-Zoll) A11) BF1) N205)
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

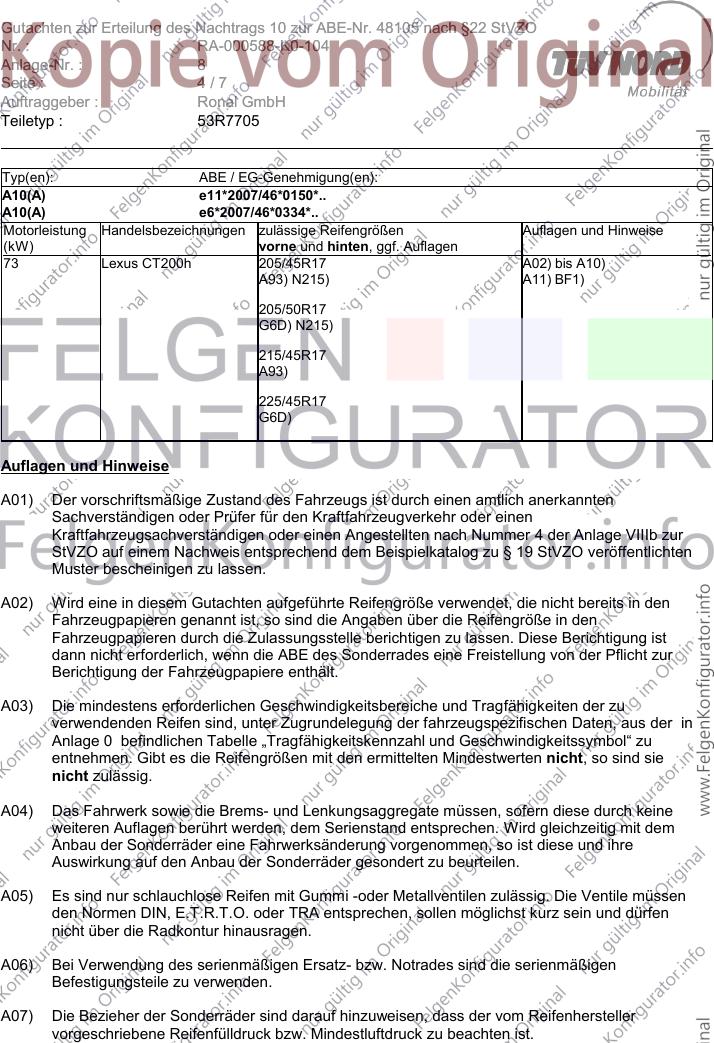

Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Typ(en): ABE / EG-Genehmigung(en):
A10(A) e11*2007/46*0150*..
A10(A) e6*2007/46*0334*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Lexus CT200h 205/45R17 A02) bis A10)
A93) N215) A11) BF1)
205/50R17
G6D) N215)
215/45R17
A93)
225/45R17
G6D)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

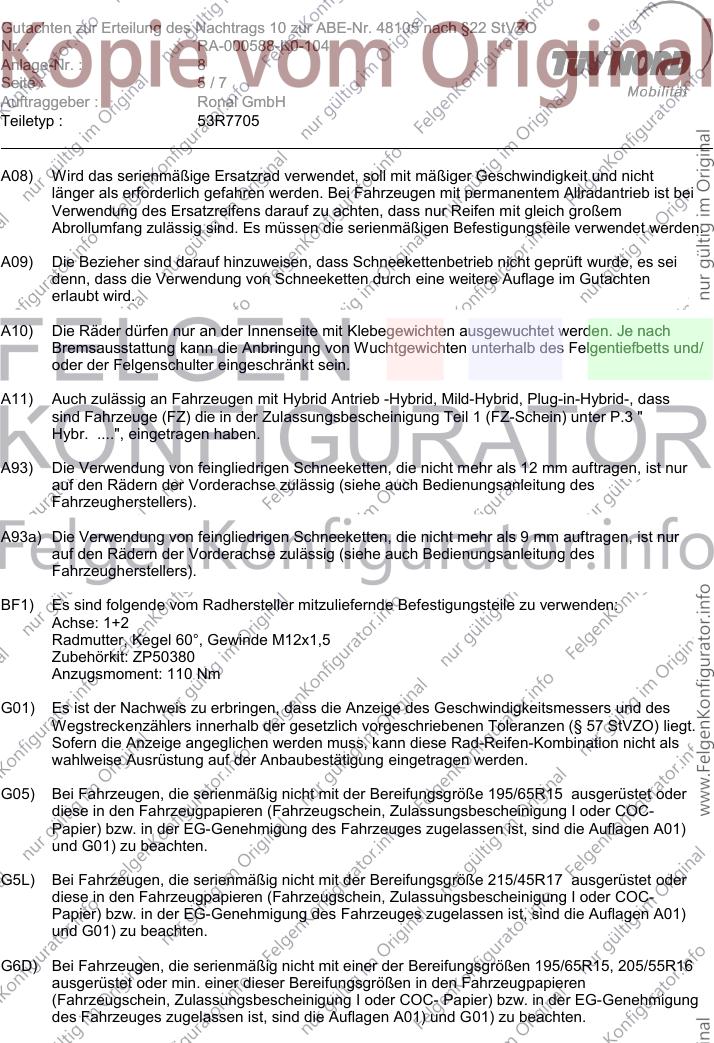

Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50380
Anzugsmoment: 110 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/45R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 205/55R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

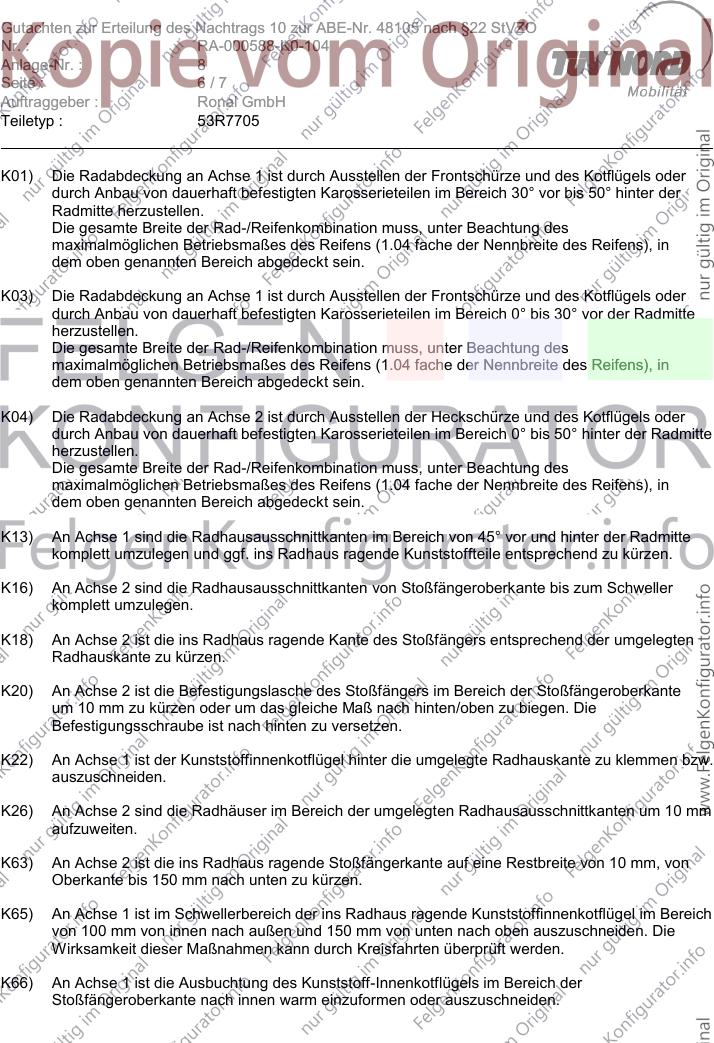

Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der umgelegten
Radhauskante zu kürzen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die
Befestigungsschraube ist nach hinten zu versetzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K63) An Achse 2 ist die ins Radhaus ragende Stoßfängerkante auf eine Restbreite von 10 mm, von
Oberkante bis 150 mm nach unten zu kürzen.
K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel im Bereich
von 100 mm von innen nach außen und 150 mm von unten nach oben auszuschneiden. Die
Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten überprüft werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 48105 nach §22 StVZO
Nr. : RA-000588-K0-104
Anlage-Nr. : 8

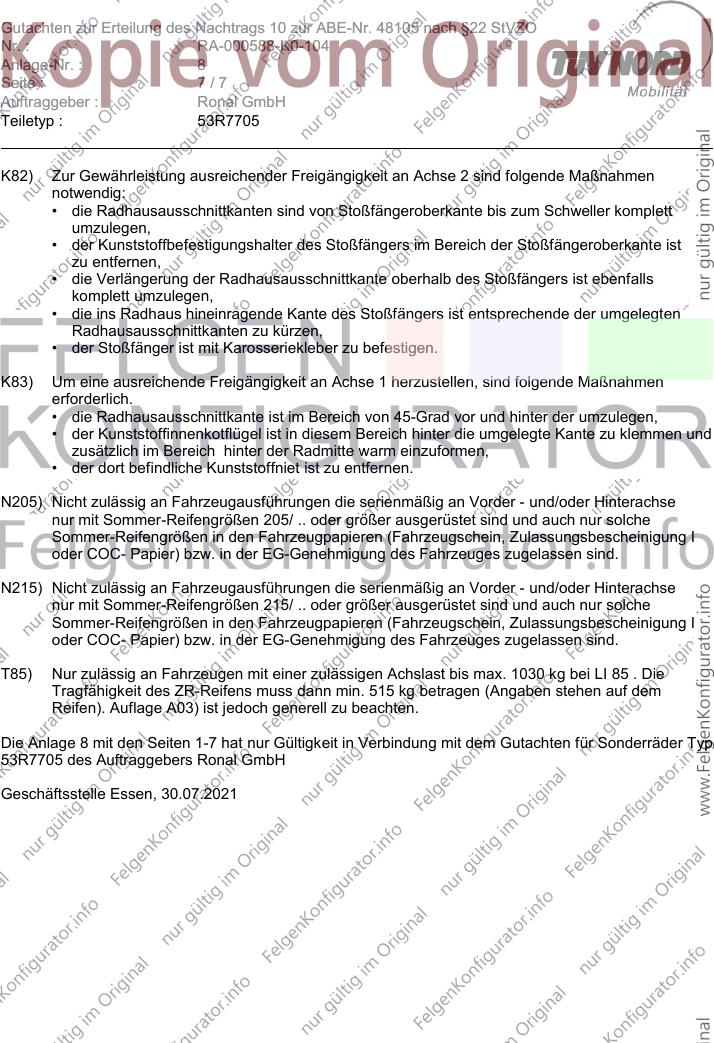

Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
K82) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind folgende Maßnahmen
notwendig:
• die Radhausausschnittkanten sind von Stoßfängeroberkante bis zum Schweller komplett
umzulegen,
• der Kunststoffbefestigungshalter des Stoßfängers im Bereich der Stoßfängeroberkante ist
zu entfernen,
• die Verlängerung der Radhausausschnittkante oberhalb des Stoßfängers ist ebenfalls
komplett umzulegen,
• die ins Radhaus hineinragende Kante des Stoßfängers ist entsprechende der umgelegten
Radhausausschnittkanten zu kürzen,
• der Stoßfänger ist mit Karosseriekleber zu befestigen.
K83) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich.
• die Radhausausschnittkante ist im Bereich von 45-Grad vor und hinter der umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich hinter die umgelegte Kante zu klemmen und
zusätzlich im Bereich hinter der Radmitte warm einzuformen,
• der dort befindliche Kunststoffniet ist zu entfernen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 8 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
53R7705 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 30.07.2021
