Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

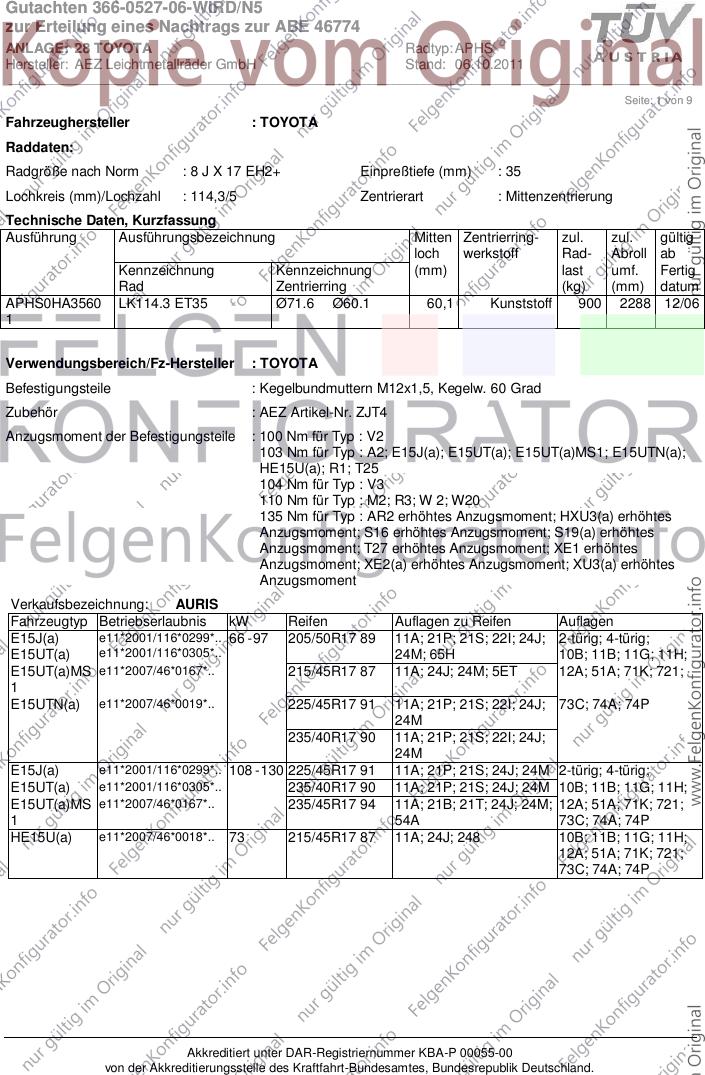

Seite: 1 von 9
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 8 J X 17 EH2+ Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
APHS0HA3560 LK114.3 ET35 Ø71.6 Ø60.1 60,1 Kunststoff 900 2288 12/06
1
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT4
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : V2
103 Nm für Typ : A2; E15J(a); E15UT(a); E15UT(a)MS1; E15UTN(a);
HE15U(a); R1; T25
104 Nm für Typ : V3
110 Nm für Typ : M2; R3; W 2; W20
135 Nm für Typ : AR2 erhöhtes Anzugsmoment; HXU3(a) erhöhtes
Anzugsmoment; S16 erhöhtes Anzugsmoment; S19(a) erhöhtes
Anzugsmoment; T27 erhöhtes Anzugsmoment; XE1 erhöhtes
Anzugsmoment; XE2(a) erhöhtes Anzugsmoment; XU3(a) erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 205/50R17 89 11A; 21P; 21S; 22I; 24J; 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 24M; 65H 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 215/45R17 87 11A; 24J; 24M; 5ET 12A; 51A; 71K; 721;
1
E15UTN(a) e11*2007/46*0019*.. 225/45R17 91 11A; 21P; 21S; 22I; 24J; 73C; 74A; 74P
24M
235/40R17 90 11A; 21P; 21S; 22I; 24J;
24M
E15J(a) e11*2001/116*0299*.. 108 - 130 225/45R17 91 11A; 21P; 21S; 24J; 24M 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 235/40R17 90 11A; 21P; 21S; 24J; 24M 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 235/45R17 94 11A; 21B; 21T; 24J; 24M; 12A; 51A; 71K; 721;
1 54A 73C; 74A; 74P
HE15U(a) e11*2007/46*0018*.. 73 215/45R17 87 11A; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

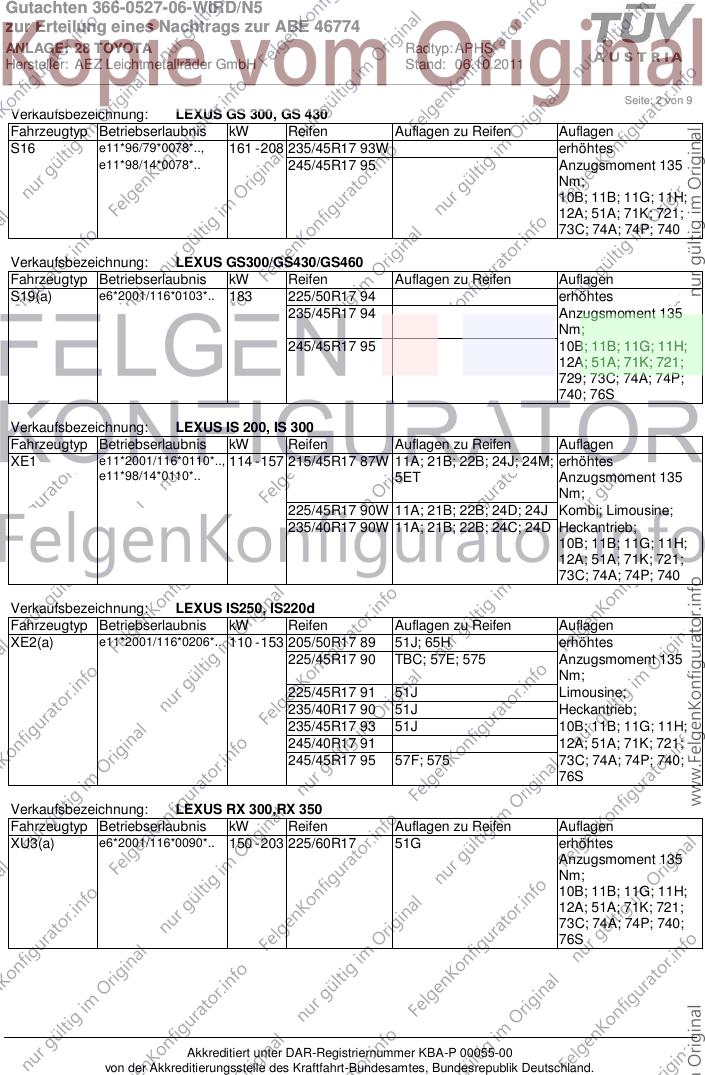

Seite: 2 von 9
Verkaufsbezeichnung: LEXUS GS 300, GS 430
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S16 e11*96/79*0078*.., 161 - 208 235/45R17 93W erhöhtes
e11*98/14*0078*.. 245/45R17 95 Anzugsmoment 135
Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740
Verkaufsbezeichnung: LEXUS GS300/GS430/GS460
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S19(a) e6*2001/116*0103*.. 183 225/50R17 94 erhöhtes
235/45R17 94 Anzugsmoment 135
Nm;
245/45R17 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
740; 76S
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 215/45R17 87W 11A; 21B; 22B; 24J; 24M; erhöhtes
e11*98/14*0110*.. 5ET Anzugsmoment 135
Nm;
225/45R17 90W 11A; 21B; 22B; 24D; 24J Kombi; Limousine;
235/40R17 90W 11A; 21B; 22B; 24C; 24D Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740
Verkaufsbezeichnung: LEXUS IS250, IS220d
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 205/50R17 89 51J; 65H erhöhtes
225/45R17 90 TBC; 57E; 575 Anzugsmoment 135
Nm;
225/45R17 91 51J Limousine;
235/40R17 90 51J Heckantrieb;
235/45R17 93 51J 10B; 11B; 11G; 11H;
245/40R17 91 12A; 51A; 71K; 721;
245/45R17 95 57F; 575 73C; 74A; 74P; 740;
76S
Verkaufsbezeichnung: LEXUS RX 300,RX 350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XU3(a) e6*2001/116*0090*.. 150 - 203 225/60R17 51G erhöhtes
Anzugsmoment 135
Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740;
76S
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

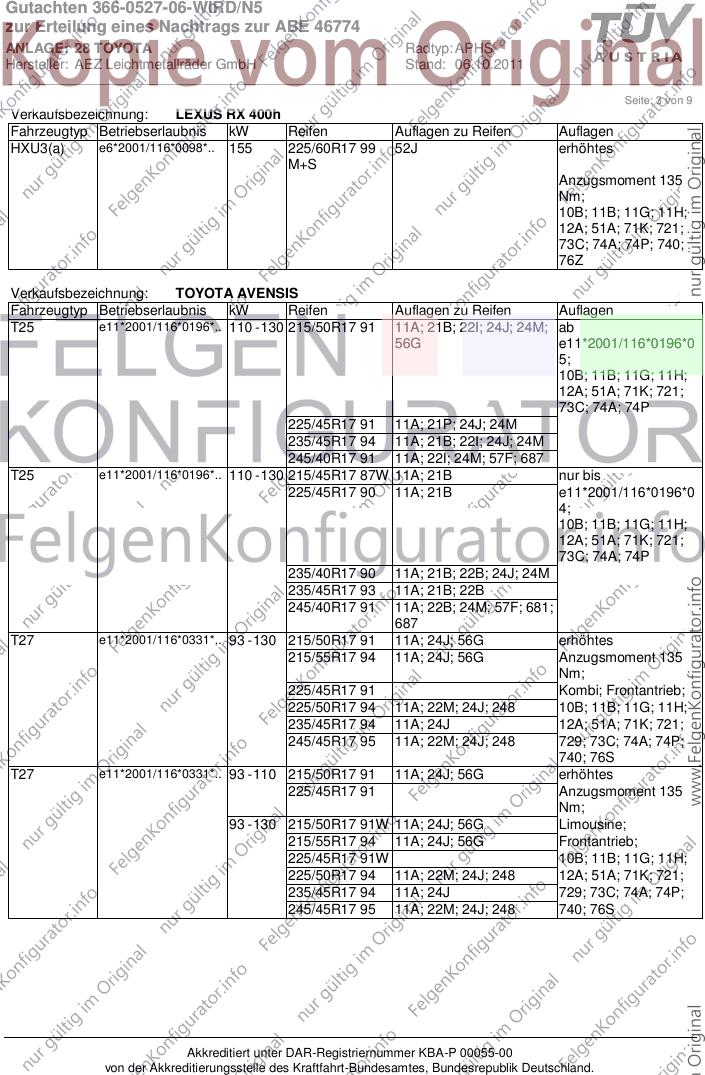

Seite: 3 von 9
Verkaufsbezeichnung: LEXUS RX 400h
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HXU3(a) e6*2001/116*0098*.. 155 225/60R17 99 52J erhöhtes
M+S
Anzugsmoment 135
Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740;
76Z
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/50R17 91 11A; 21B; 22I; 24J; 24M; ab
56G e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
225/45R17 91 11A; 21P; 24J; 24M
235/45R17 94 11A; 21B; 22I; 24J; 24M
245/40R17 91 11A; 22I; 24M; 57F; 687
T25 e11*2001/116*0196*.. 110 - 130 215/45R17 87W 11A; 21B nur bis
225/45R17 90 11A; 21B e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
235/40R17 90 11A; 21B; 22B; 24J; 24M
235/45R17 93 11A; 21B; 22B
245/40R17 91 11A; 22B; 24M; 57F; 681;
687
T27 e11*2001/116*0331*.. 93 - 130 215/50R17 91 11A; 24J; 56G erhöhtes
215/55R17 94 11A; 24J; 56G Anzugsmoment 135
Nm;
225/45R17 91 Kombi; Frontantrieb;
225/50R17 94 11A; 22M; 24J; 248 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 721;
245/45R17 95 11A; 22M; 24J; 248 729; 73C; 74A; 74P;
740; 76S
T27 e11*2001/116*0331*.. 93 - 110 215/50R17 91 11A; 24J; 56G erhöhtes
225/45R17 91 Anzugsmoment 135
Nm;
93 - 130 215/50R17 91W 11A; 24J; 56G Limousine;
215/55R17 94 11A; 24J; 56G Frontantrieb;
225/45R17 91W 10B; 11B; 11G; 11H;
225/50R17 94 11A; 22M; 24J; 248 12A; 51A; 71K; 721;
235/45R17 94 11A; 24J 729; 73C; 74A; 74P;
245/45R17 95 11A; 22M; 24J; 248 740; 76S
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

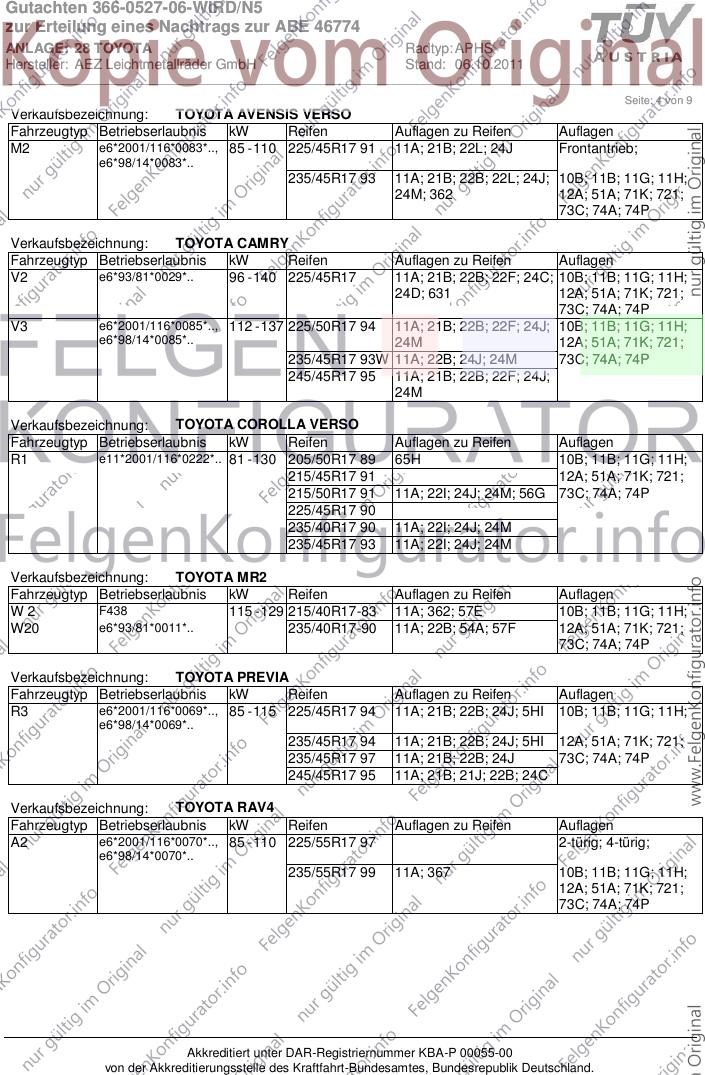

Seite: 4 von 9
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 225/45R17 91 11A; 21B; 22L; 24J Frontantrieb;
e6*98/14*0083*..
235/45R17 93 11A; 21B; 22B; 22L; 24J; 10B; 11B; 11G; 11H;
24M; 362 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V2 e6*93/81*0029*.. 96 - 140 225/45R17 11A; 21B; 22B; 22F; 24C; 10B; 11B; 11G; 11H;
24D; 631 12A; 51A; 71K; 721;
73C; 74A; 74P
V3 e6*2001/116*0085*.., 112 - 137 225/50R17 94 11A; 21B; 22B; 22F; 24J; 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 24M 12A; 51A; 71K; 721;
235/45R17 93W 11A; 22B; 24J; 24M 73C; 74A; 74P
245/45R17 95 11A; 21B; 22B; 22F; 24J;
24M
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/50R17 89 65H 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71K; 721;
215/50R17 91 11A; 22I; 24J; 24M; 56G 73C; 74A; 74P
225/45R17 90
235/40R17 90 11A; 22I; 24J; 24M
235/45R17 93 11A; 22I; 24J; 24M
Verkaufsbezeichnung: TOYOTA MR2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W2 F438 115 - 129 215/40R17-83 11A; 362; 57E 10B; 11B; 11G; 11H;
W20 e6*93/81*0011*.. 235/40R17-90 11A; 22B; 54A; 57F 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*2001/116*0069*.., 85 - 115 225/45R17 94 11A; 21B; 22B; 24J; 5HI 10B; 11B; 11G; 11H;
e6*98/14*0069*..
235/45R17 94 11A; 21B; 22B; 24J; 5HI 12A; 51A; 71K; 721;
235/45R17 97 11A; 21B; 22B; 24J 73C; 74A; 74P
245/45R17 95 11A; 21B; 21J; 22B; 24C
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 225/55R17 97 2-türig; 4-türig;
e6*98/14*0070*..
235/55R17 99 11A; 367 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

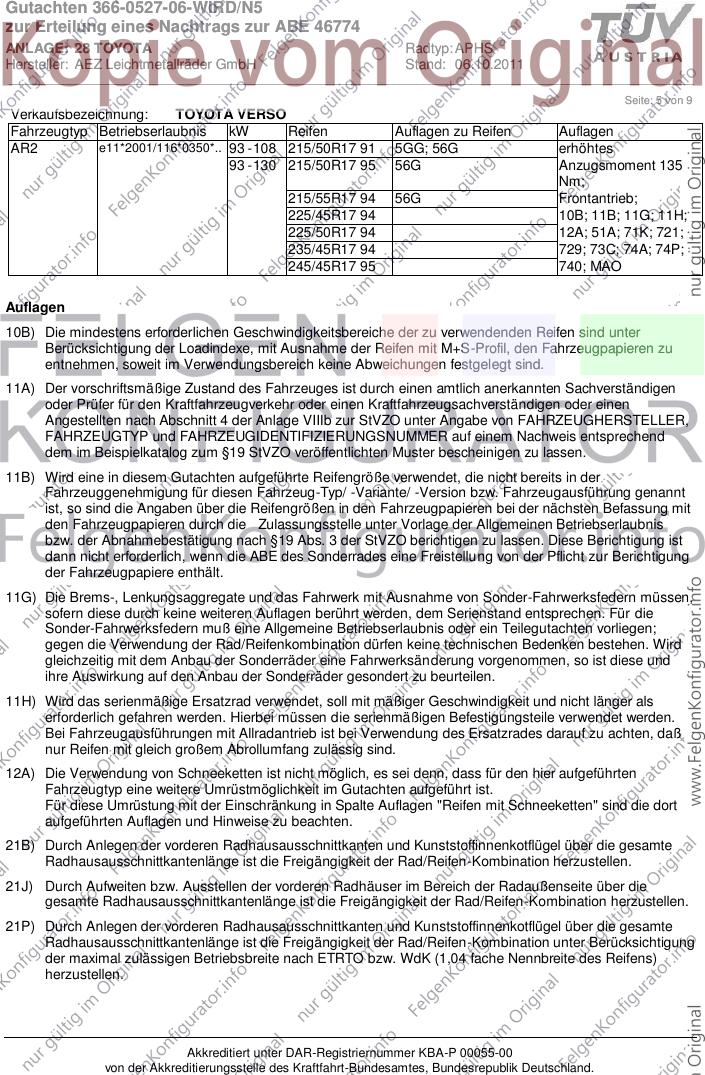

Seite: 5 von 9
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 93 - 108 215/50R17 91 5GG; 56G erhöhtes
93 - 130 215/50R17 95 56G Anzugsmoment 135
Nm;
215/55R17 94 56G Frontantrieb;
225/45R17 94 10B; 11B; 11G; 11H;
225/50R17 94 12A; 51A; 71K; 721;
235/45R17 94 729; 73C; 74A; 74P;
245/45R17 95 740; MAO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

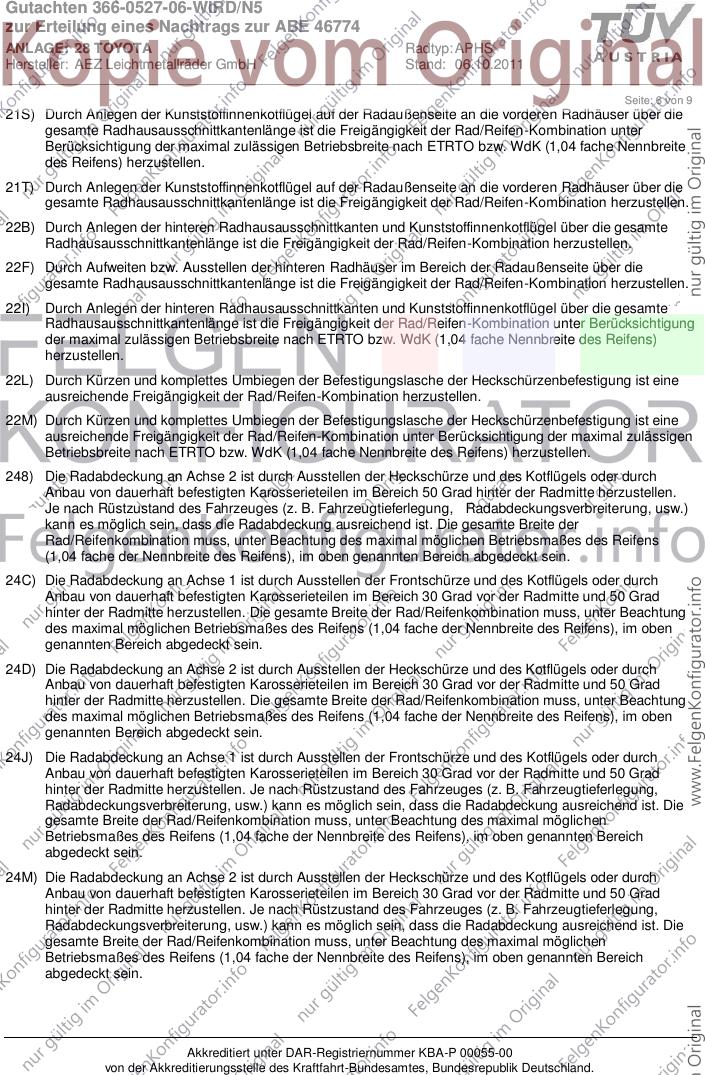

Seite: 6 von 9
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

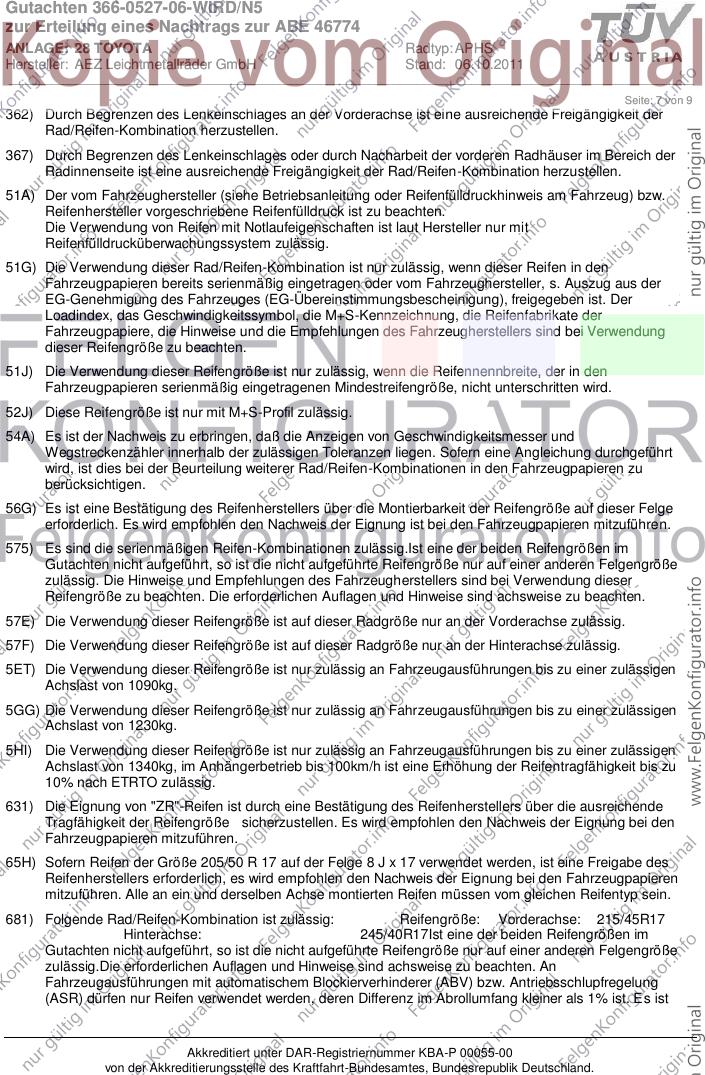

Seite: 7 von 9
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen den Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.Ist eine der beiden Reifengrößen im
Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße
zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser
Reifengröße zu beachten. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
65H) Sofern Reifen der Größe 205/50 R 17 auf der Felge 8 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen. Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig: Reifengröße: Vorderachse: 215/45R17
Hinterachse: 245/40R17Ist eine der beiden Reifengrößen im
Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße
zulässig.Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. An
Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

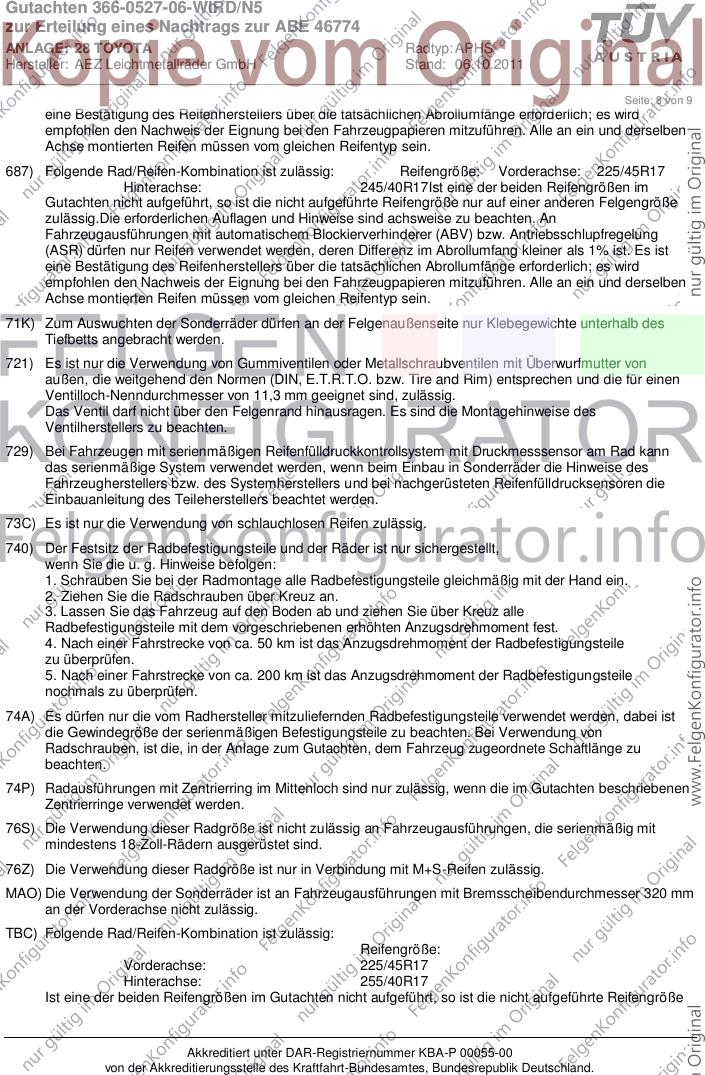

Seite: 8 von 9
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen. Alle an ein und derselben
Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig: Reifengröße: Vorderachse: 225/45R17
Hinterachse: 245/40R17Ist eine der beiden Reifengrößen im
Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße
zulässig.Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. An
Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen. Alle an ein und derselben
Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
MAO) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an der Vorderachse nicht zulässig.
TBC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 255/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0527-06-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46774
ANLAGE: 28 TOYOTA Radtyp: APHS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________

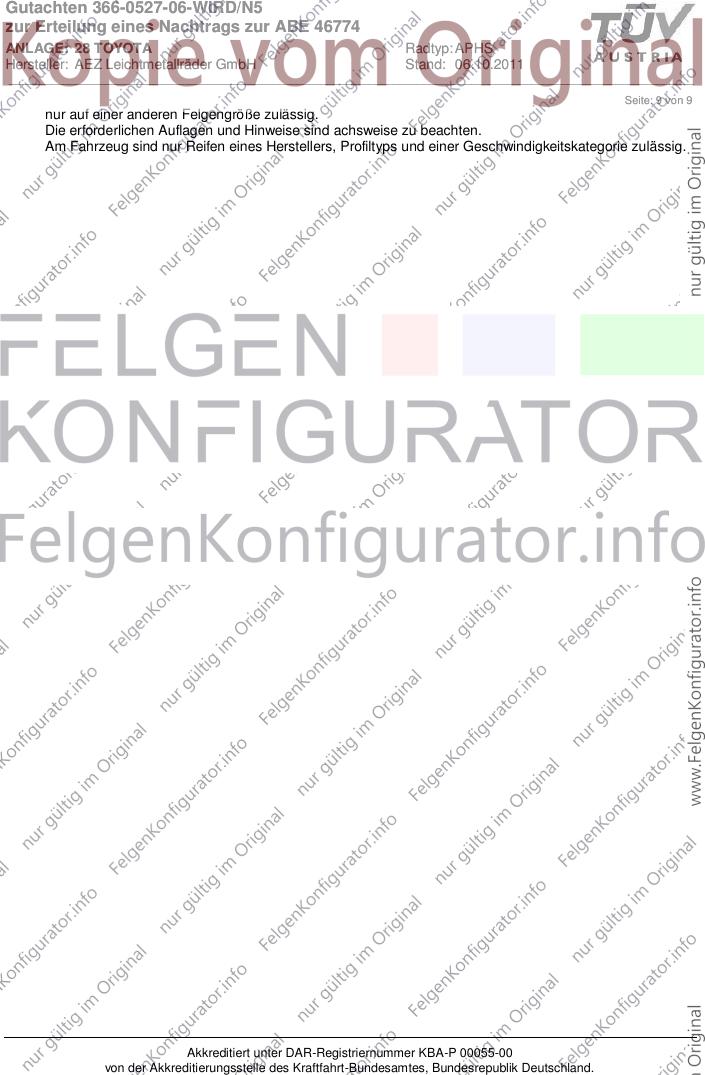

Seite: 9 von 9
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
