Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

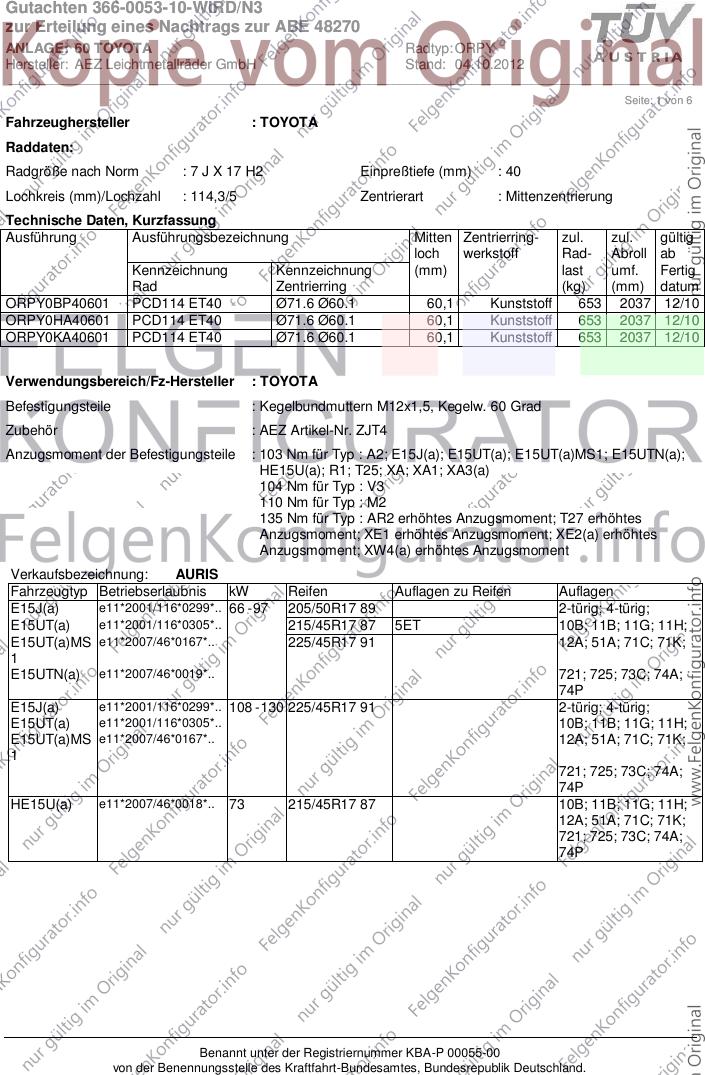

Seite: 1 von 6
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ORPY0BP40601 PCD114 ET40 Ø71.6 Ø60.1 60,1 Kunststoff 653 2037 12/10
ORPY0HA40601 PCD114 ET40 Ø71.6 Ø60.1 60,1 Kunststoff 653 2037 12/10
ORPY0KA40601 PCD114 ET40 Ø71.6 Ø60.1 60,1 Kunststoff 653 2037 12/10
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT4
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : A2; E15J(a); E15UT(a); E15UT(a)MS1; E15UTN(a);
HE15U(a); R1; T25; XA; XA1; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : M2
135 Nm für Typ : AR2 erhöhtes Anzugsmoment; T27 erhöhtes
Anzugsmoment; XE1 erhöhtes Anzugsmoment; XE2(a) erhöhtes
Anzugsmoment; XW4(a) erhöhtes Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 205/50R17 89 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 215/45R17 87 5ET 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 225/45R17 91 12A; 51A; 71C; 71K;
1
E15UTN(a) e11*2007/46*0019*.. 721; 725; 73C; 74A;
74P
E15J(a) e11*2001/116*0299*.. 108 - 130 225/45R17 91 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 12A; 51A; 71C; 71K;
1
721; 725; 73C; 74A;
74P
HE15U(a) e11*2007/46*0018*.. 73 215/45R17 87 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

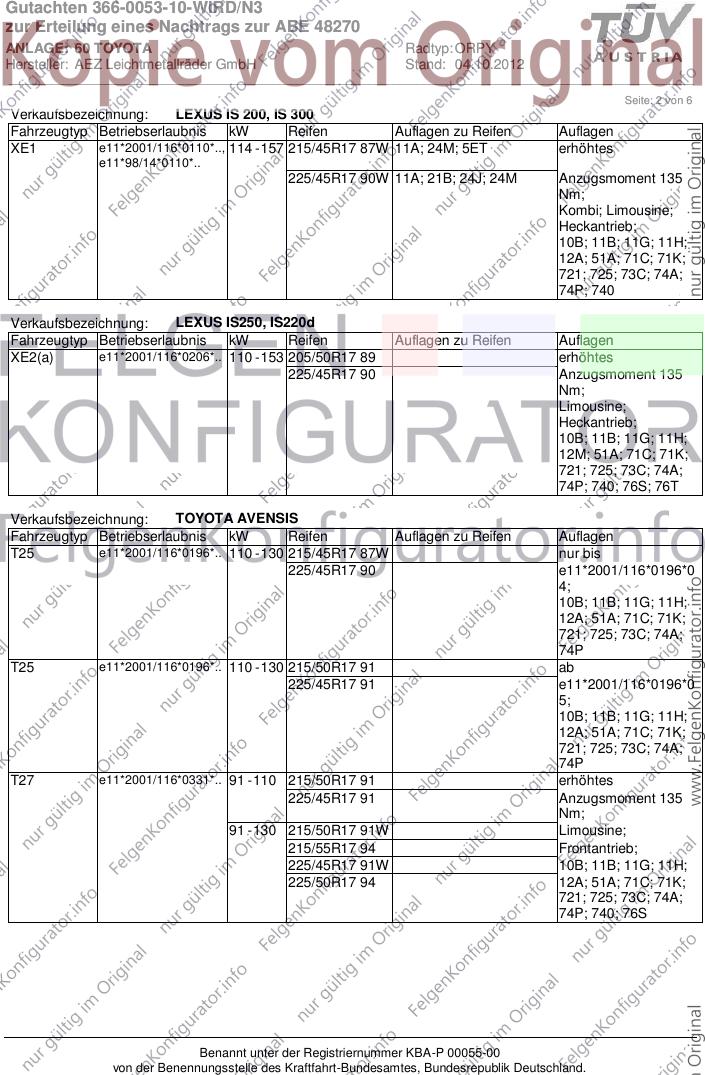

Seite: 2 von 6
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 215/45R17 87W 11A; 24M; 5ET erhöhtes
e11*98/14*0110*..
225/45R17 90W 11A; 21B; 24J; 24M Anzugsmoment 135
Nm;
Kombi; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: LEXUS IS250, IS220d
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 205/50R17 89 erhöhtes
225/45R17 90 Anzugsmoment 135
Nm;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12M; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76S; 76T
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/45R17 87W nur bis
225/45R17 90 e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T25 e11*2001/116*0196*.. 110 - 130 215/50R17 91 ab
225/45R17 91 e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T27 e11*2001/116*0331*.. 91 - 110 215/50R17 91 erhöhtes
225/45R17 91 Anzugsmoment 135
Nm;
91 - 130 215/50R17 91W Limousine;
215/55R17 94 Frontantrieb;
225/45R17 91W 10B; 11B; 11G; 11H;
225/50R17 94 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T27 e11*2001/116*0331*.. 91 - 130 215/50R17 91 erhöhtes
215/55R17 94 Anzugsmoment 135
Nm;
225/45R17 91 Kombi; Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76S
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/50R17 93 Frontantrieb;
e6*98/14*0083*..
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 215/50R17 91W 11A; 22B 10B; 11B; 11G; 11H;
e6*98/14*0085*..
225/50R17 94 11A; 21B; 22B; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/50R17 89 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71C; 71K;
215/50R17 91 721; 725; 73C; 74A;
225/45R17 90 74P
Verkaufsbezeichnung: Toyota Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW4(a) e11*2007/46*0157*.. 73 215/50R17 91 erhöhtes
Anzugsmoment 135
Nm;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 225/55R17 97 2-türig; 4-türig;
e6*98/14*0070*..
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 4 von 6
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA G703 94 - 95 225/55R17-94 Schaltgetriebe; 24K 3-türig;
XA1 e4*93/81*0001*.. 225/55R17-94 11A; 24K; 362 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
XA3(a) e6*2001/116*0105*.. 100 - 130 225/60R17 99 10B; 11B; 11G; 11H;
225/65R17 102 12A; 51A; 71C; 71K;
235/55R17 99 721; 725; 73C; 74A;
235/65R17 104 11A; 54A 74P; 76S
245/55R17 102 24O
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 93 - 108 205/50R17 93 51J erhöhtes
205/55R17 91 5GG; 51J Anzugsmoment 135
Nm;
215/50R17 91 5GG Frontantrieb;
93 - 130 215/50R17 95 10B; 11B; 11G; 11H;
215/55R17 94 12A; 51A; 71C; 71K;
225/45R17 94 721; 725; 73C; 74A;
225/50R17 94 74P; 740; MAO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

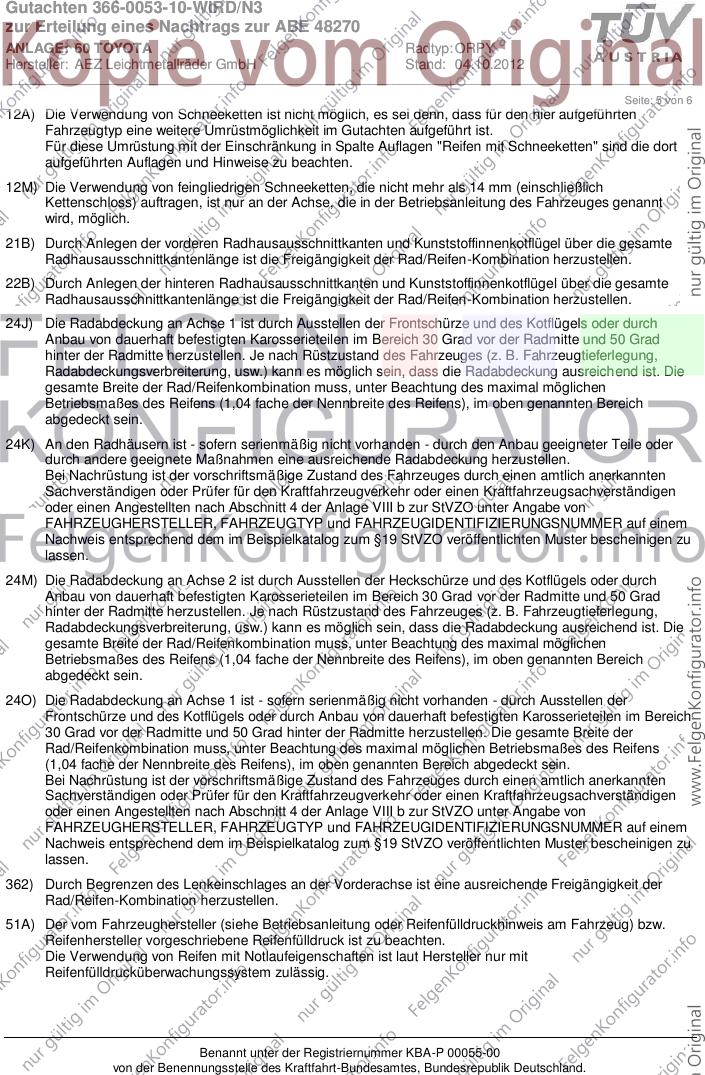

Seite: 5 von 6
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0053-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48270
ANLAGE: 60 TOYOTA Radtyp: ORPY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

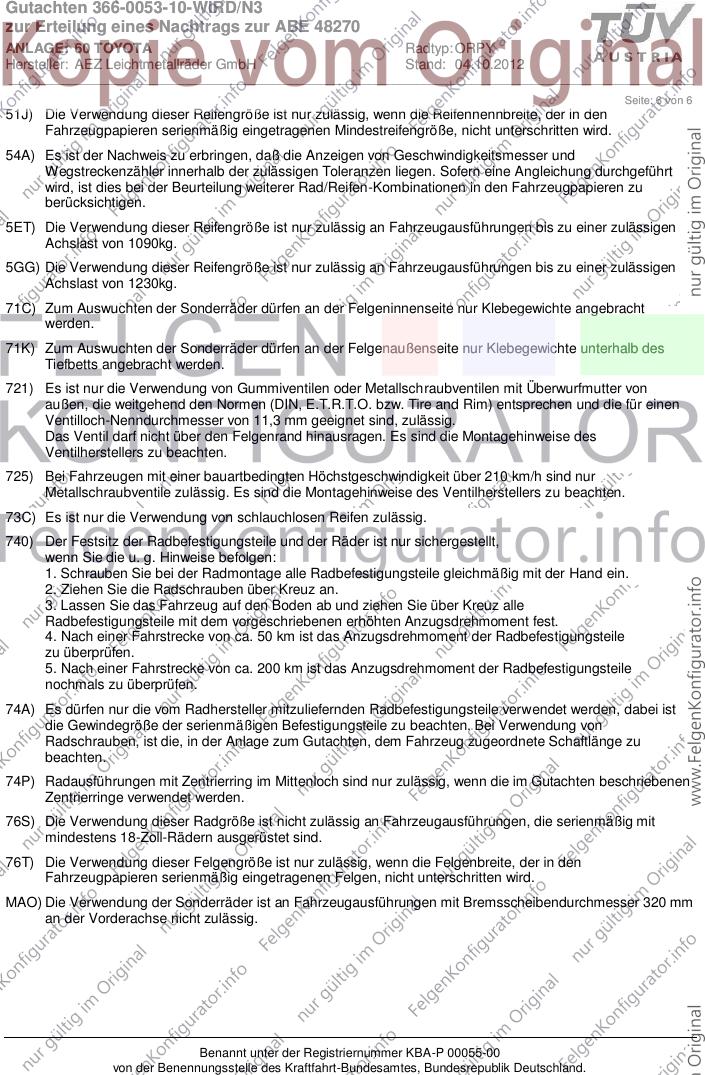

Seite: 6 von 6
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
MAO) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
