Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

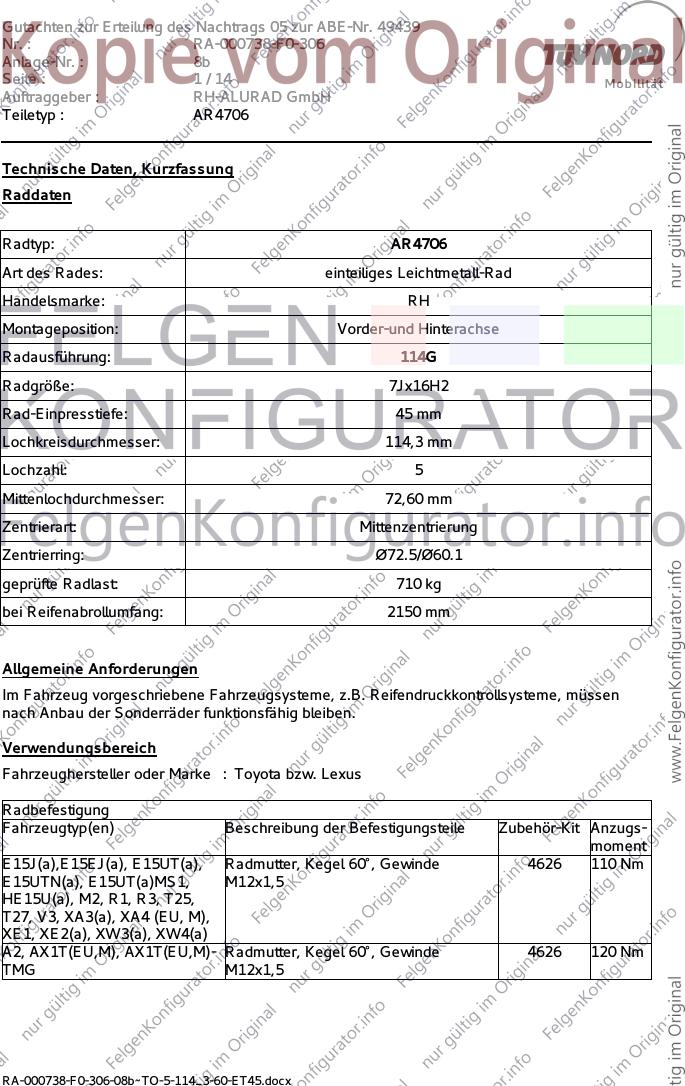

Seite : 1 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 114G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø60.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota bzw. Lexus
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
E15J(a),E15EJ(a), E15UT(a), Radmutter, Kegel 60°, Gewinde 4626 110 Nm
E15UTN(a), E15UT(a)MS1, M12x1,5
HE15U(a), M2, R1, R3, T25,
T27, V3, XA3(a), XA4 (EU, M),
XE1, XE2(a), XW3(a), XW4(a)
A2, AX1T(EU,M), AX1T(EU,M)- Radmutter, Kegel 60°, Gewinde 4626 120 Nm
TMG M12x1,5
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 2 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ: XE1
ABE / EG-Genehmigung: e11*98/14*0110*.., e11*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 157 Lexus IS200, IS300 205/55R16 A02) bis A10)
205/55R16 M+S
e11*2001/116*0110*08E 1055/1090 5/114,3/60
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 153 Lexus IS200D, IS220D, 205/55R16 A02) bis A10)
IS250, IS250C E68)EF0)
(Stufenheck, Cabrio) 215/55R16
225/50R16
235/50R16
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 153 Lexus IS200T, IS250, 205/55R16 A02) bis A10)
IS300H A94a) E69)EF0)
(Nur zulässig an
Fahrzeugen ab EG- 215/50R16
Nummer:
e11*2001/116*0206*10) 215/55R16
A01) G01)
225/50R16
235/50R16
A01) G01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)
E69)EF0) V00)
215/55R16 235/50R16 A01) bis A10)
E69)EF0) G01) V00)
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

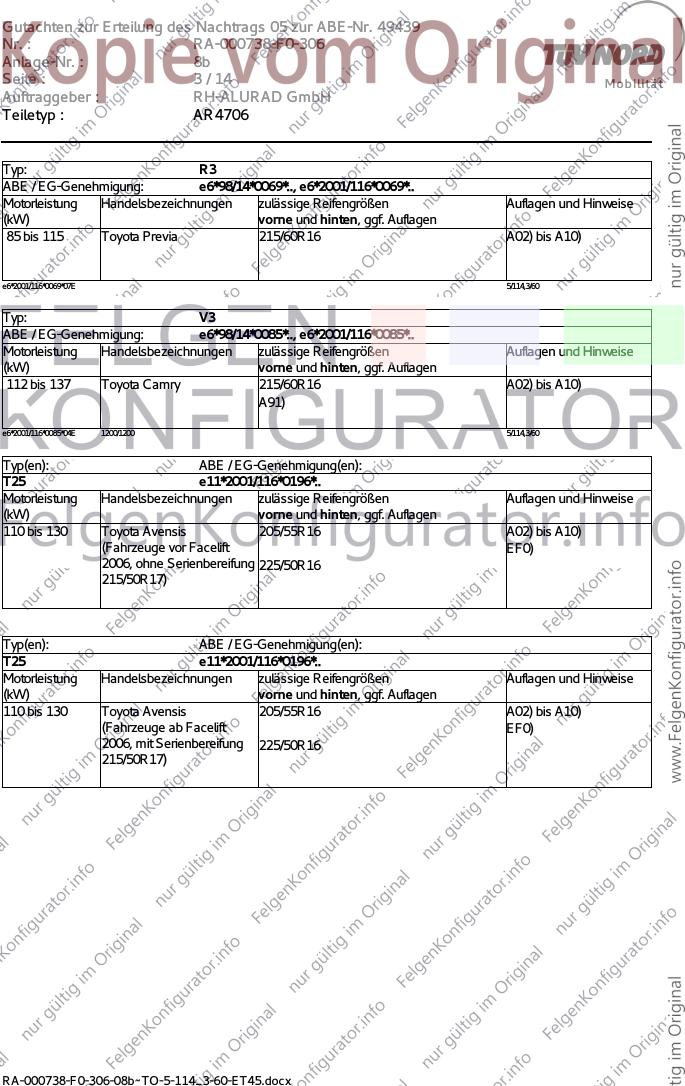

Seite : 3 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ: R3
ABE / EG-Genehmigung: e6*98/14*0069*.., e6*2001/116*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 115 Toyota Previa 215/60R16 A02) bis A10)
e6*2001/116*0069*07E 5/114,3/60
Typ: V3
ABE / EG-Genehmigung: e6*98/14*0085*.., e6*2001/116*0085*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
112 bis 137 Toyota Camry 215/60R16 A02) bis A10)
A91)
e6*2001/116*0085*04E 1200/1200 5/114,3/60
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 205/55R16 A02) bis A10)
(Fahrzeuge vor Facelift EF0)
2006, ohne Serienbereifung 225/50R16
215/50R17)
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 205/55R16 A02) bis A10)
(Fahrzeuge ab Facelift EF0)
2006, mit Serienbereifung 225/50R16
215/50R17)
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

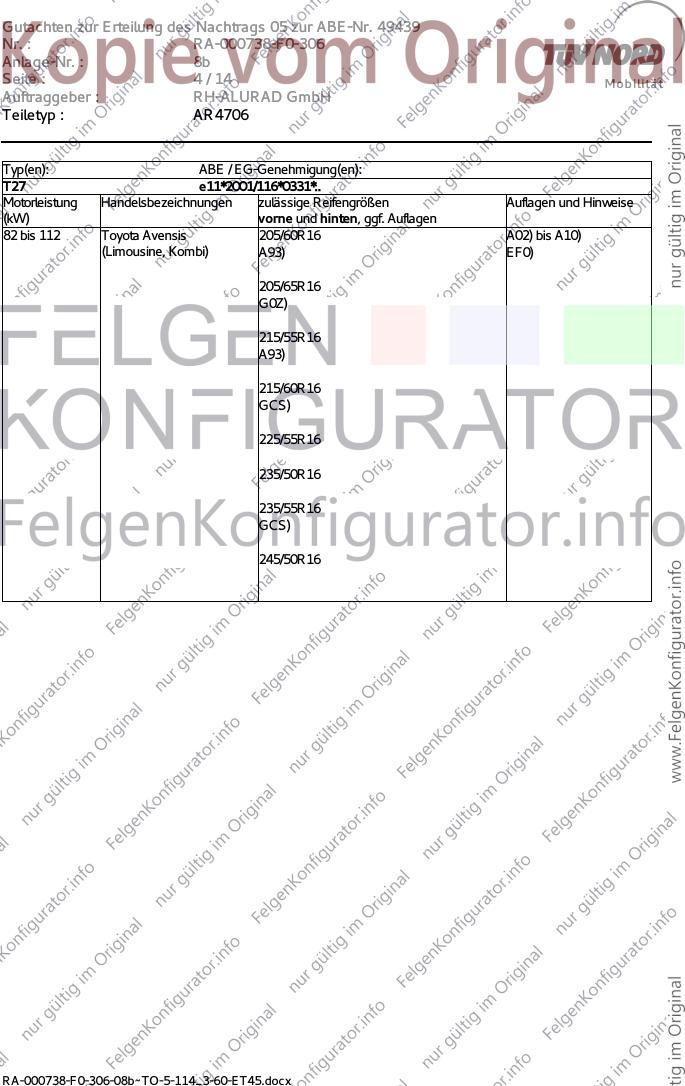

Seite : 4 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
T27 e11*2001/116*0331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 112 Toyota Avensis 205/60R16 A02) bis A10)
(Limousine, Kombi) A93) EF0)
205/65R16
G0Z)
215/55R16
A93)
215/60R16
GCS)
225/55R16
235/50R16
235/55R16
GCS)
245/50R16
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 5 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
E15J(a) e11*2001/116*0299*..
E15UT(a) e11*2001/116*0305*..
HE15U(a) e11*2007/46*0018*..
E15UTN(a) e11*2007/46*0019*..
E15UT(a)MS1 e11*2007/46*0167*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Toyota Auris 195/55R16 A02) bis A10)
(1. Generation) A93)N205) E58)EF0)
195/60R16
G0E)N205)
205/50R16
A93)
205/55R16
215/50R16
225/45R16
G7E)
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
E15UT(a) e11*2001/116*0305*..
E15UTN(a) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Auris 195/55R16 A02) bis A10)
(2. Generation, A93)N205) E59)E60)EF0)
Ausführungen mit
Verbundlenker-Hinterachse) 195/60R16
N205)
205/50R16
A93a)
205/55R16
215/50R16
225/50R16
A01)K28)
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

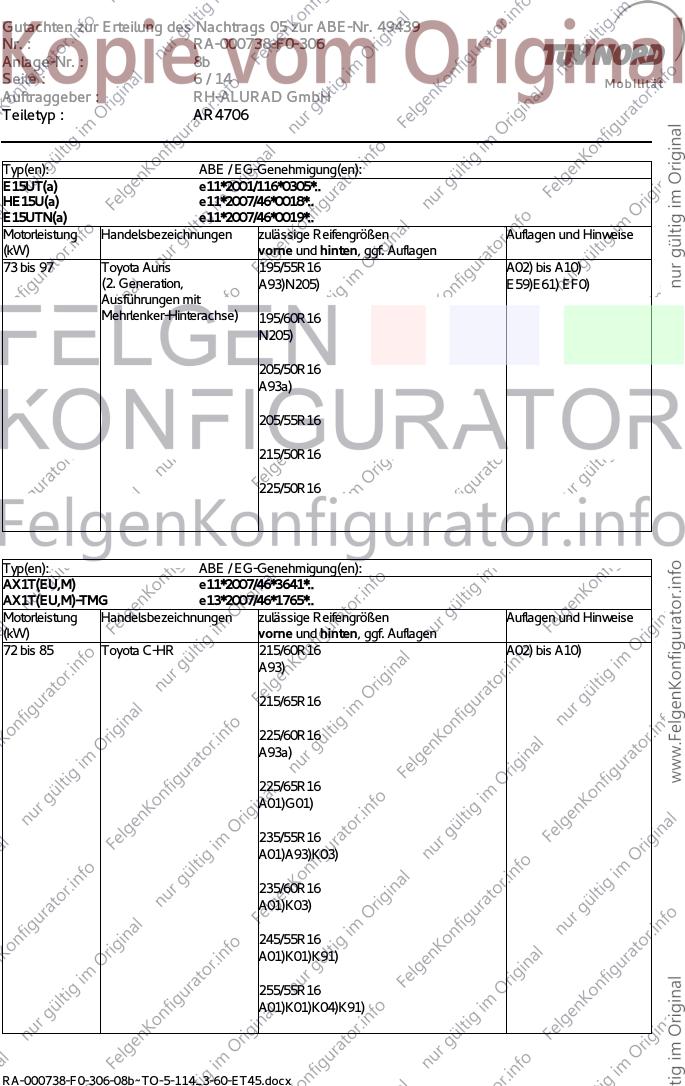

Seite : 6 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
E15UT(a) e11*2001/116*0305*..
HE15U(a) e11*2007/46*0018*..
E15UTN(a) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 97 Toyota Auris 195/55R16 A02) bis A10)
(2. Generation, A93)N205) E59)E61) EF0)
Ausführungen mit
Mehrlenker-Hinterachse) 195/60R16
N205)
205/50R16
A93a)
205/55R16
215/50R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 85 Toyota C-HR 215/60R16 A02) bis A10)
A93)
215/65R16
225/60R16
A93a)
225/65R16
A01)G01)
235/55R16
A01)A93)K03)
235/60R16
A01)K03)
245/55R16
A01)K01)K91)
255/55R16
A01)K01)K04)K91)
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

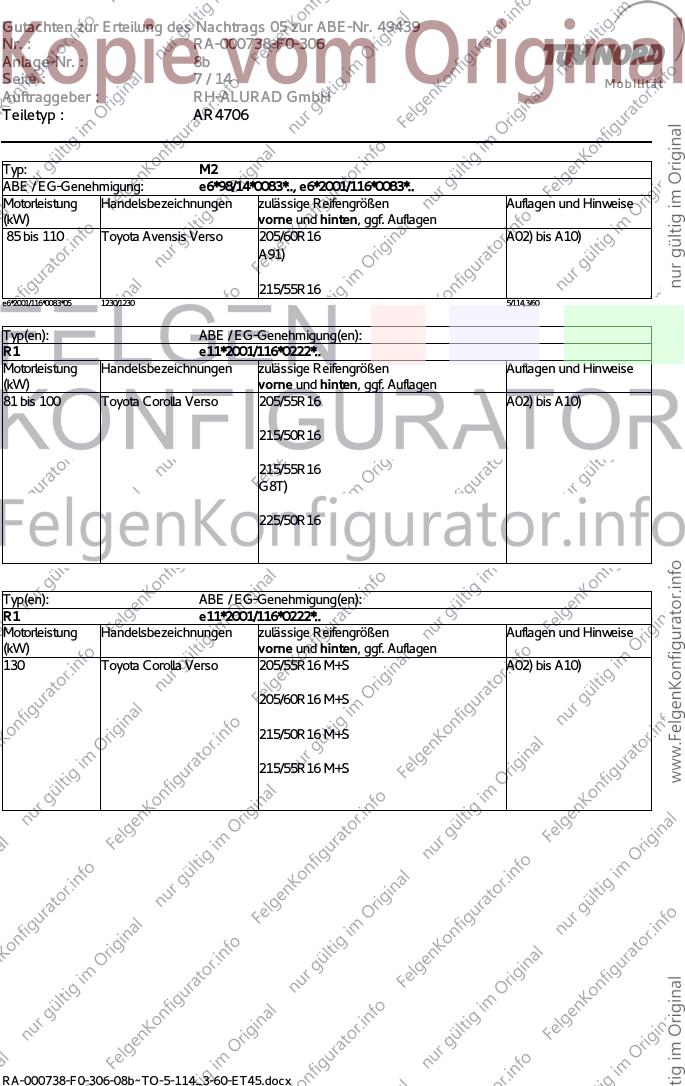

Seite : 7 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ: M2
ABE / EG-Genehmigung: e6*98/14*0083*.., e6*2001/116*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Toyota Avensis Verso 205/60R16 A02) bis A10)
A91)
215/55R16
e6*2001/116*0083*05 1230/1230 5/114,3/60
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 100 Toyota Corolla Verso 205/55R16 A02) bis A10)
215/50R16
215/55R16
G8T)
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 Toyota Corolla Verso 205/55R16 M+S A02) bis A10)
205/60R16 M+S
215/50R16 M+S
215/55R16 M+S
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 8 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
E15EJ(a) e11*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 97 Toyota Corolla 195/55R16 A02) bis A10)
(Stufenheck) A93)N205) E67)EF0)
195/55R16 M+S
A93)
195/60R16
G05)N205)
195/60R16 M+S
G05)
205/55R16
215/50R16
225/50R16
A01)K12)
Typ(en): ABE / EG-Genehmigung(en):
XW3(a) e11*2001/116*0264*..
XW4(a) e11*2007/46*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius Plus 205/55R16 A02) bis A10)
205/60R16
215/55R16
225/50R16
Typ: A2
ABE / EG-Genehmigung: e6*98/14*0070*.., e6*2001/116*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Toyota RAV4 215/70R16 A02) bis A10)
(3- und 5-türig, E05)
nur Fahrzeuge mit Serie
215/70R16)
e6*2001/116*0070*05 920/1010 – 1020/1040 5/114,3/60
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b

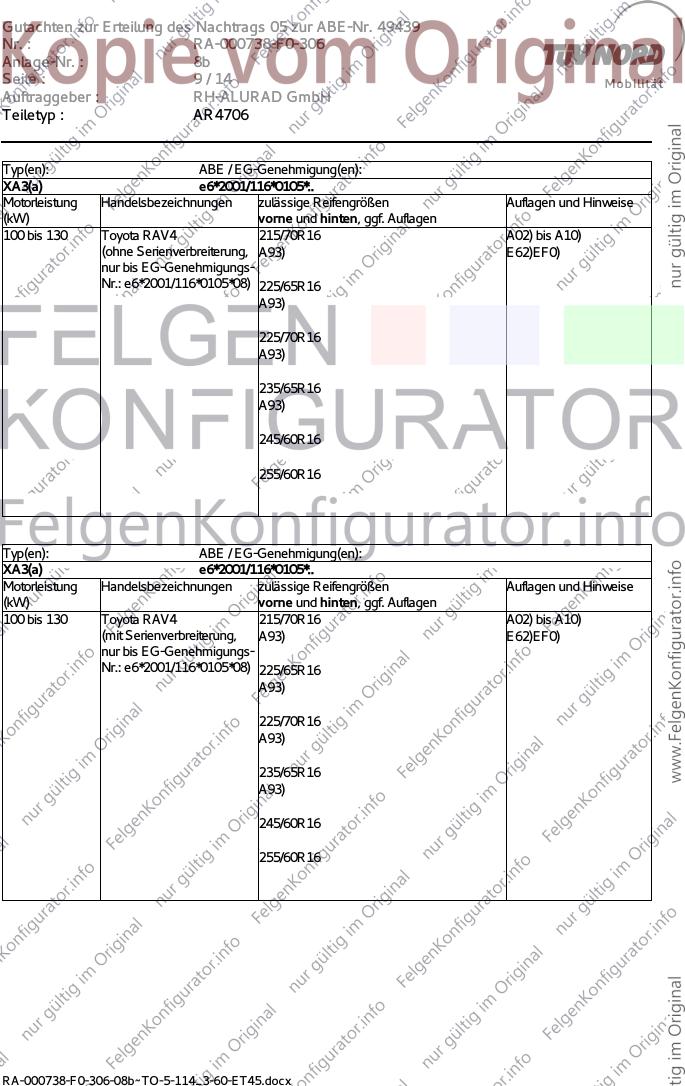

Seite : 9 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
XA3(a) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/70R16 A02) bis A10)
(ohne Serienverbreiterung, A93) E62)EF0)
nur bis EG-Genehmigungs-
Nr.: e6*2001/116*0105*08) 225/65R16
A93)
225/70R16
A93)
235/65R16
A93)
245/60R16
255/60R16
Typ(en): ABE / EG-Genehmigung(en):
XA3(a) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/70R16 A02) bis A10)
(mit Serienverbreiterung, A93) E62)EF0)
nur bis EG-Genehmigungs-
Nr.: e6*2001/116*0105*08) 225/65R16
A93)
225/70R16
A93)
235/65R16
A93)
245/60R16
255/60R16
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 10 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
XA3(a) e6*2001/116*0105*..
XA4 (EU, M) e6*2007/46*0166*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 114 Toyota RAV4 215/70R16 A02) bis A10)
(nur Ausführungen ab EG- A93) E63)EF0)
Genehmigungs-Nr.:
e6*2001/116*0105*09 bzw. 215/75R16
e6*2007/46*0166*00) G6X)
225/70R16
G6X)
235/65R16
245/60R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 11 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E58) Nur zulässig an Fahrzeugausführungen Toyota Auris der 1. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '15'.
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E60) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse.
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 12 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
E62) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0105*08
E63) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e6*2001/116*0105*09
bzw. e6*2007/46*0166*00
E67) Beim Typ E15EJ(a) nur zulässig ab EG-Genehmigungs-Nr. e11*2001/116*0304*09.
E68) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e11*2001/116*0206*09
E69) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e11*2001/116*0206*10
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G0E) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G0Z) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G6X) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/65R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 13 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
G7E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/55R16 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/50R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GCS) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
225/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf
eine Restbreite von 10 mm zu kürzen,
- die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung
umzulegen (auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 8b
Seite : 14 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 8b mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 14.09.2017
RA-000738-F0-306-08b~TO-5-114_3-60-ET45.docx
