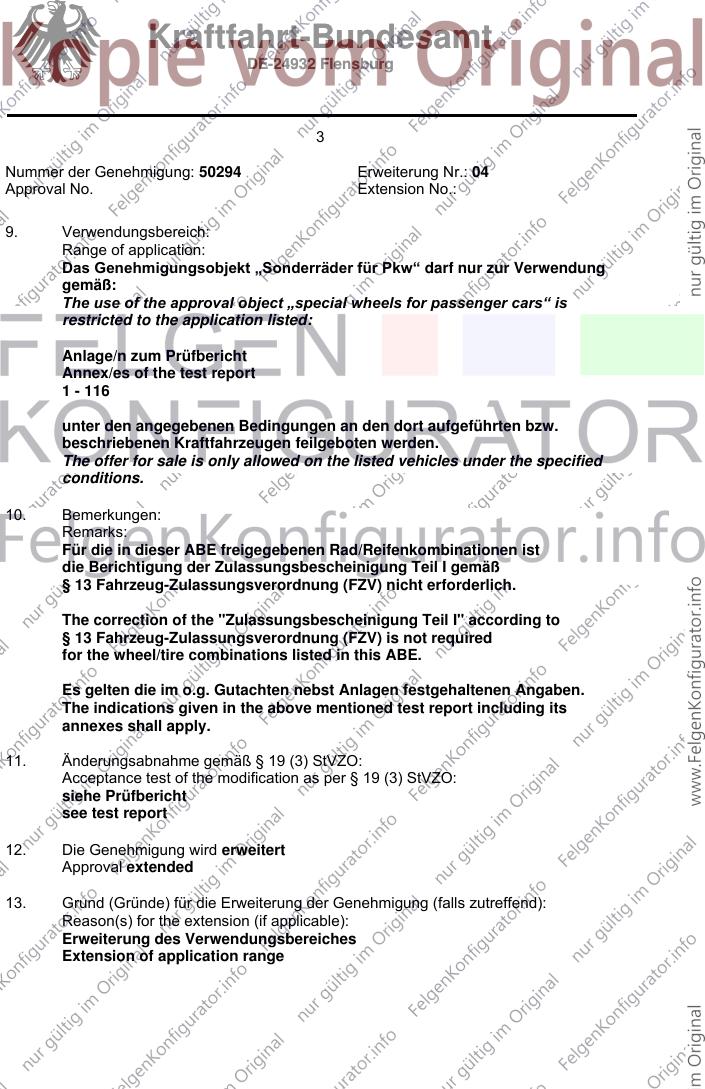

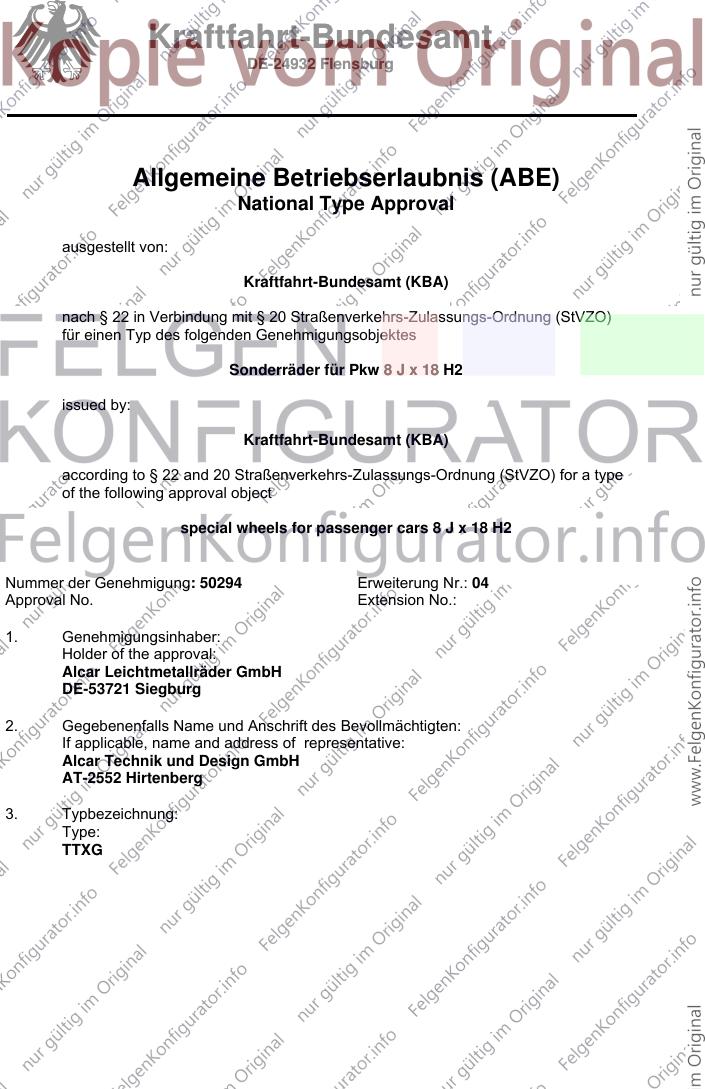

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 50294 Erweiterung Nr.: 04
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Alcar Leichtmetallräder GmbH
DE-53721 Siegburg
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Alcar Technik und Design GmbH
AT-2552 Hirtenberg
3. Typbezeichnung:
Type:
TTXG
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50294 Erweiterung Nr.: 04
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0379-14-WIRD/N4
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50294 Erweiterung Nr.: 04
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 116
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50294 Erweiterung Nr.: 04
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 08.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

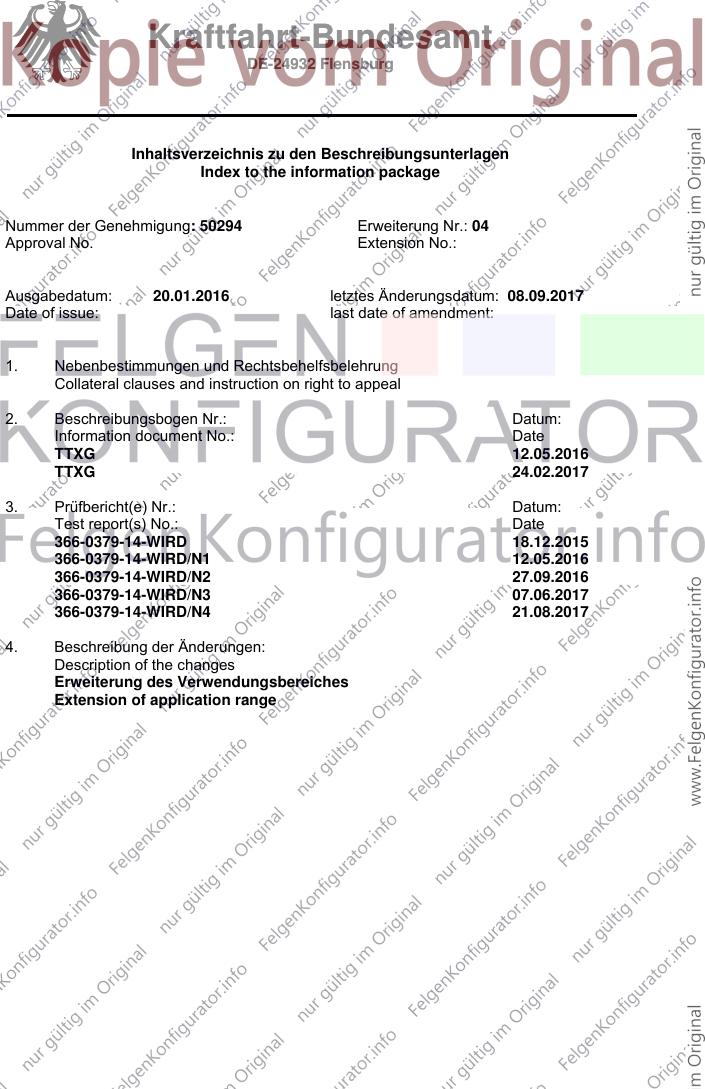

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50294 Erweiterung Nr.: 04
Approval No. Extension No.:
Ausgabedatum: 20.01.2016 letztes Änderungsdatum: 08.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
TTXG 12.05.2016
TTXG 24.02.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0379-14-WIRD 18.12.2015
366-0379-14-WIRD/N1 12.05.2016
366-0379-14-WIRD/N2 27.09.2016
366-0379-14-WIRD/N3 07.06.2017
366-0379-14-WIRD/N4 21.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50294*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50294
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

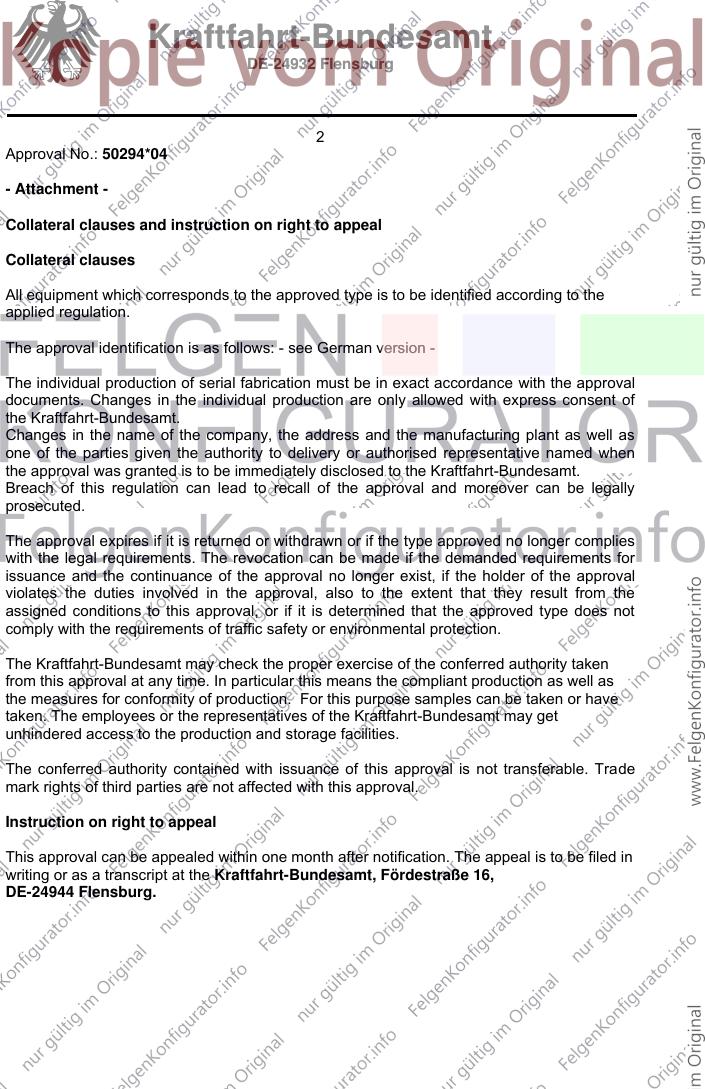

Approval No.: 50294*04
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

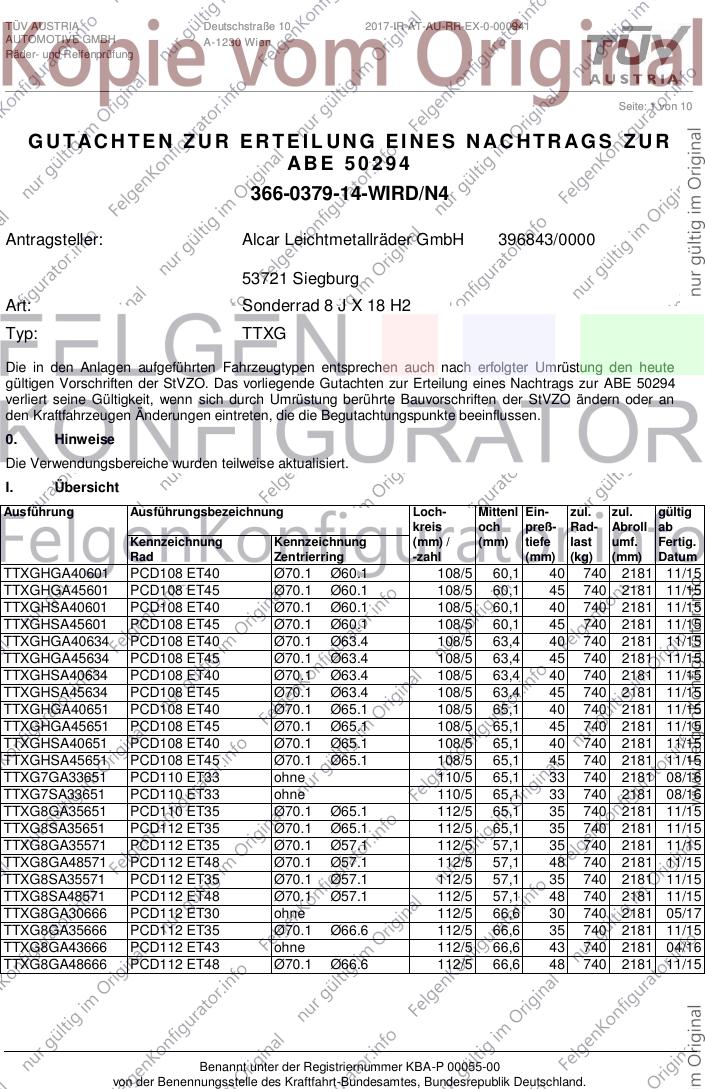

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000941
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 10
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 294
366-0379-14-WIRD/N4
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 J X 18 H2
Typ: TTXG
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50294
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTXGHGA40601 PCD108 ET40 Ø70.1 Ø60.1 108/5 60,1 40 740 2181 11/15
TTXGHGA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 740 2181 11/15
TTXGHSA40601 PCD108 ET40 Ø70.1 Ø60.1 108/5 60,1 40 740 2181 11/15
TTXGHSA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 740 2181 11/15
TTXGHGA40634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 740 2181 11/15
TTXGHGA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 740 2181 11/15
TTXGHSA40634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 740 2181 11/15
TTXGHSA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 740 2181 11/15
TTXGHGA40651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 740 2181 11/15
TTXGHGA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 740 2181 11/15
TTXGHSA40651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 740 2181 11/15
TTXGHSA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 740 2181 11/15
TTXG7GA33651 PCD110 ET33 ohne 110/5 65,1 33 740 2181 08/16
TTXG7SA33651 PCD110 ET33 ohne 110/5 65,1 33 740 2181 08/16
TTXG8GA35651 PCD110 ET35 Ø70.1 Ø65.1 112/5 65,1 35 740 2181 11/15
TTXG8SA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 740 2181 11/15
TTXG8GA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 740 2181 11/15
TTXG8GA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 740 2181 11/15
TTXG8SA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 740 2181 11/15
TTXG8SA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 740 2181 11/15
TTXG8GA30666 PCD112 ET30 ohne 112/5 66,6 30 740 2181 05/17
TTXG8GA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 740 2181 11/15
TTXG8GA43666 PCD112 ET43 ohne 112/5 66,6 43 740 2181 04/16
TTXG8GA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 740 2181 11/15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 10

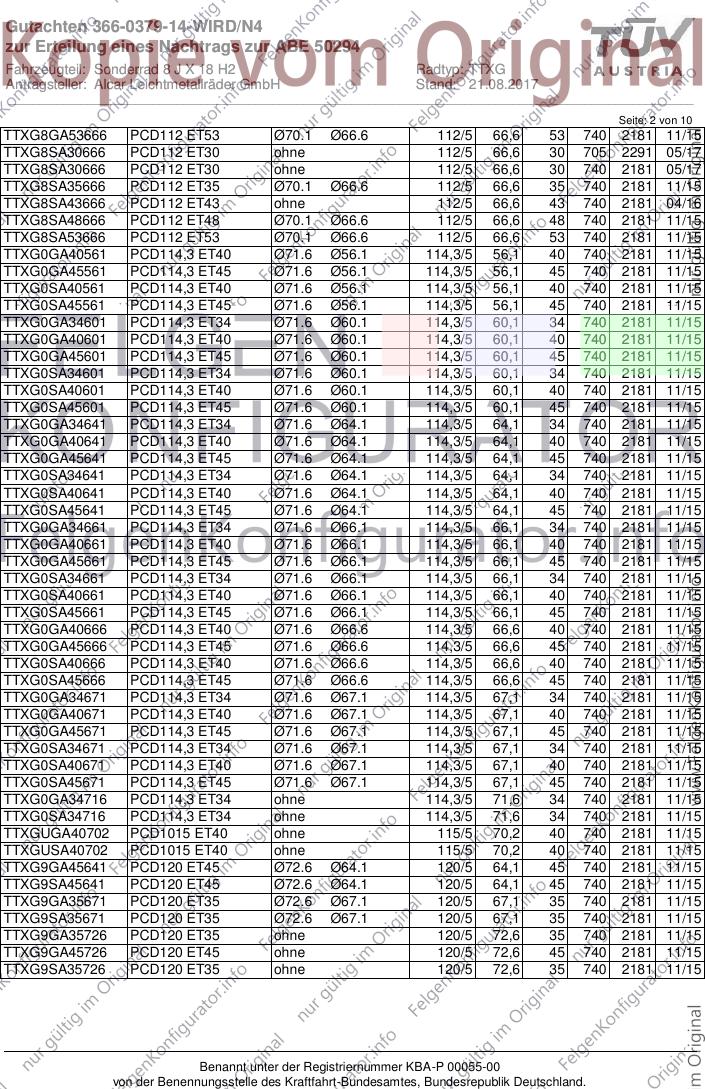

TTXG8GA53666 PCD112 ET53 Ø70.1 Ø66.6 112/5 66,6 53 740 2181 11/15
TTXG8SA30666 PCD112 ET30 ohne 112/5 66,6 30 705 2291 05/17
TTXG8SA30666 PCD112 ET30 ohne 112/5 66,6 30 740 2181 05/17
TTXG8SA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 740 2181 11/15
TTXG8SA43666 PCD112 ET43 ohne 112/5 66,6 43 740 2181 04/16
TTXG8SA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 740 2181 11/15
TTXG8SA53666 PCD112 ET53 Ø70.1 Ø66.6 112/5 66,6 53 740 2181 11/15
TTXG0GA40561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 740 2181 11/15
TTXG0GA45561 PCD114,3 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 740 2181 11/15
TTXG0SA40561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 740 2181 11/15
TTXG0SA45561 PCD114,3 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 740 2181 11/15
TTXG0GA34601 PCD114,3 ET34 Ø71.6 Ø60.1 114,3/5 60,1 34 740 2181 11/15
TTXG0GA40601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 740 2181 11/15
TTXG0GA45601 PCD114,3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 740 2181 11/15
TTXG0SA34601 PCD114,3 ET34 Ø71.6 Ø60.1 114,3/5 60,1 34 740 2181 11/15
TTXG0SA40601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 740 2181 11/15
TTXG0SA45601 PCD114,3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 740 2181 11/15
TTXG0GA34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 740 2181 11/15
TTXG0GA40641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 740 2181 11/15
TTXG0GA45641 PCD114,3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 740 2181 11/15
TTXG0SA34641 PCD114,3 ET34 Ø71.6 Ø64.1 114,3/5 64,1 34 740 2181 11/15
TTXG0SA40641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 740 2181 11/15
TTXG0SA45641 PCD114,3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 740 2181 11/15
TTXG0GA34661 PCD114,3 ET34 Ø71.6 Ø66.1 114,3/5 66,1 34 740 2181 11/15
TTXG0GA40661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 740 2181 11/15
TTXG0GA45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 740 2181 11/15
TTXG0SA34661 PCD114,3 ET34 Ø71.6 Ø66.1 114,3/5 66,1 34 740 2181 11/15
TTXG0SA40661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 740 2181 11/15
TTXG0SA45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 740 2181 11/15
TTXG0GA40666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 740 2181 11/15
TTXG0GA45666 PCD114,3 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 740 2181 11/15
TTXG0SA40666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 740 2181 11/15
TTXG0SA45666 PCD114,3 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 740 2181 11/15
TTXG0GA34671 PCD114,3 ET34 Ø71.6 Ø67.1 114,3/5 67,1 34 740 2181 11/15
TTXG0GA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 740 2181 11/15
TTXG0GA45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 740 2181 11/15
TTXG0SA34671 PCD114,3 ET34 Ø71.6 Ø67.1 114,3/5 67,1 34 740 2181 11/15
TTXG0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 740 2181 11/15
TTXG0SA45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 740 2181 11/15
TTXG0GA34716 PCD114,3 ET34 ohne 114,3/5 71,6 34 740 2181 11/15
TTXG0SA34716 PCD114,3 ET34 ohne 114,3/5 71,6 34 740 2181 11/15
TTXGUGA40702 PCD1015 ET40 ohne 115/5 70,2 40 740 2181 11/15
TTXGUSA40702 PCD1015 ET40 ohne 115/5 70,2 40 740 2181 11/15
TTXG9GA45641 PCD120 ET45 Ø72.6 Ø64.1 120/5 64,1 45 740 2181 11/15
TTXG9SA45641 PCD120 ET45 Ø72.6 Ø64.1 120/5 64,1 45 740 2181 11/15
TTXG9GA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 740 2181 11/15
TTXG9SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 740 2181 11/15
TTXG9GA35726 PCD120 ET35 ohne 120/5 72,6 35 740 2181 11/15
TTXG9GA45726 PCD120 ET45 ohne 120/5 72,6 45 740 2181 11/15
TTXG9SA35726 PCD120 ET35 ohne 120/5 72,6 35 740 2181 11/15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 10
TTXG9SA45726 PCD120 ET45 ohne 120/5 72,6 45 740 2181 11/15
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : Dezent TX
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTXG8SA43666:
: Außenseite : Innenseite
Radtyp : -- : TTXG
Radausführung : -- : PCD114,3 ET45
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA 50294 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 11.15
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 10
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004808-D0-144 06.06.2017 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 10

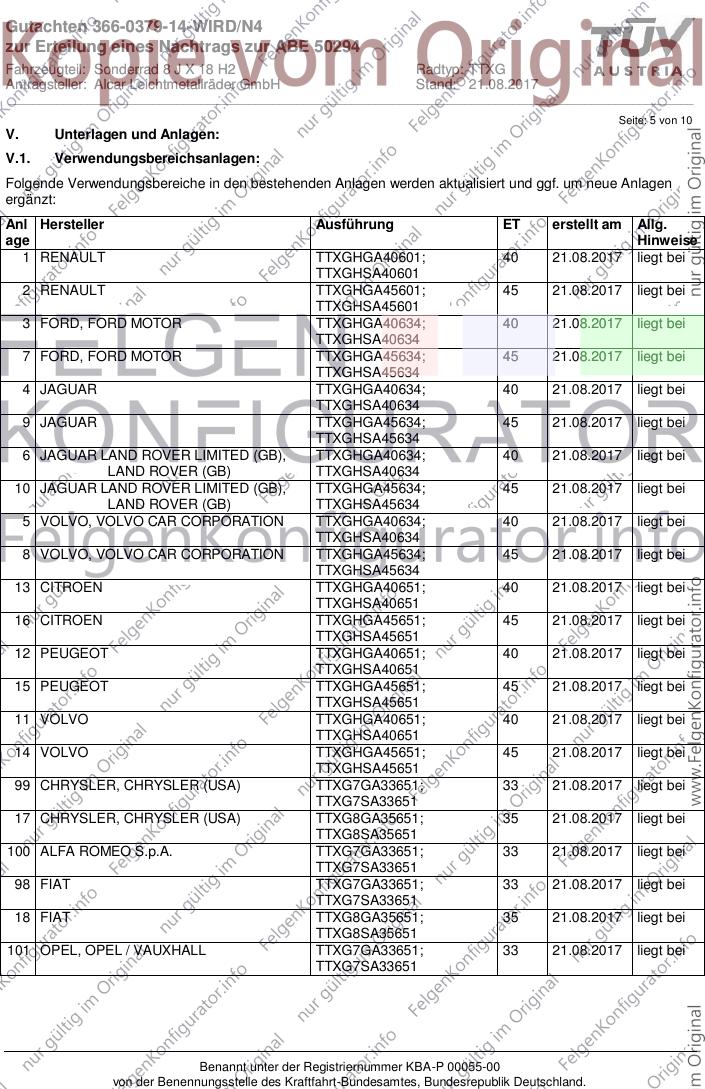

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 RENAULT TTXGHGA40601; 40 21.08.2017 liegt bei
TTXGHSA40601
2 RENAULT TTXGHGA45601; 45 21.08.2017 liegt bei
TTXGHSA45601
3 FORD, FORD MOTOR TTXGHGA40634; 40 21.08.2017 liegt bei
TTXGHSA40634
7 FORD, FORD MOTOR TTXGHGA45634; 45 21.08.2017 liegt bei
TTXGHSA45634
4 JAGUAR TTXGHGA40634; 40 21.08.2017 liegt bei
TTXGHSA40634
9 JAGUAR TTXGHGA45634; 45 21.08.2017 liegt bei
TTXGHSA45634
6 JAGUAR LAND ROVER LIMITED (GB), TTXGHGA40634; 40 21.08.2017 liegt bei
LAND ROVER (GB) TTXGHSA40634
10 JAGUAR LAND ROVER LIMITED (GB), TTXGHGA45634; 45 21.08.2017 liegt bei
LAND ROVER (GB) TTXGHSA45634
5 VOLVO, VOLVO CAR CORPORATION TTXGHGA40634; 40 21.08.2017 liegt bei
TTXGHSA40634
8 VOLVO, VOLVO CAR CORPORATION TTXGHGA45634; 45 21.08.2017 liegt bei
TTXGHSA45634
13 CITROEN TTXGHGA40651; 40 21.08.2017 liegt bei
TTXGHSA40651
16 CITROEN TTXGHGA45651; 45 21.08.2017 liegt bei
TTXGHSA45651
12 PEUGEOT TTXGHGA40651; 40 21.08.2017 liegt bei
TTXGHSA40651
15 PEUGEOT TTXGHGA45651; 45 21.08.2017 liegt bei
TTXGHSA45651
11 VOLVO TTXGHGA40651; 40 21.08.2017 liegt bei
TTXGHSA40651
14 VOLVO TTXGHGA45651; 45 21.08.2017 liegt bei
TTXGHSA45651
99 CHRYSLER, CHRYSLER (USA) TTXG7GA33651; 33 21.08.2017 liegt bei
TTXG7SA33651
17 CHRYSLER, CHRYSLER (USA) TTXG8GA35651; 35 21.08.2017 liegt bei
TTXG8SA35651
100 ALFA ROMEO S.p.A. TTXG7GA33651; 33 21.08.2017 liegt bei
TTXG7SA33651
98 FIAT TTXG7GA33651; 33 21.08.2017 liegt bei
TTXG7SA33651
18 FIAT TTXG8GA35651; 35 21.08.2017 liegt bei
TTXG8SA35651
101 OPEL, OPEL / VAUXHALL TTXG7GA33651; 33 21.08.2017 liegt bei
TTXG7SA33651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 10

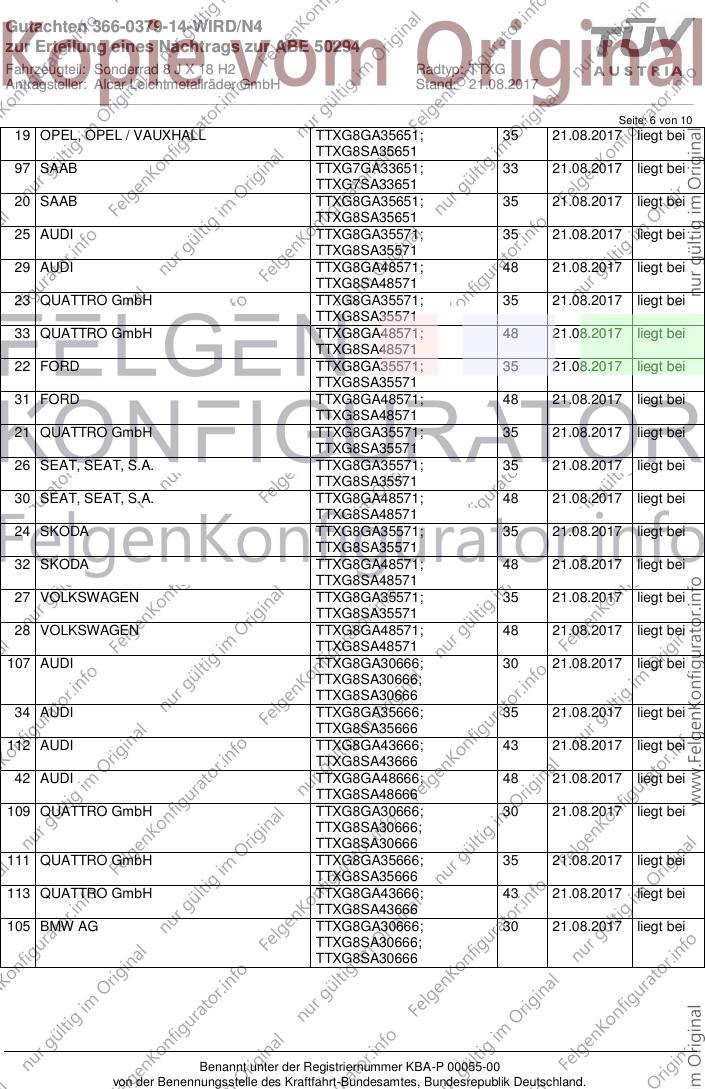

19 OPEL, OPEL / VAUXHALL TTXG8GA35651; 35 21.08.2017 liegt bei
TTXG8SA35651
97 SAAB TTXG7GA33651; 33 21.08.2017 liegt bei
TTXG7SA33651
20 SAAB TTXG8GA35651; 35 21.08.2017 liegt bei
TTXG8SA35651
25 AUDI TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
29 AUDI TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
23 QUATTRO GmbH TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
33 QUATTRO GmbH TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
22 FORD TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
31 FORD TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
21 QUATTRO GmbH TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
26 SEAT, SEAT, S.A. TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
30 SEAT, SEAT, S.A. TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
24 SKODA TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
32 SKODA TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
27 VOLKSWAGEN TTXG8GA35571; 35 21.08.2017 liegt bei
TTXG8SA35571
28 VOLKSWAGEN TTXG8GA48571; 48 21.08.2017 liegt bei
TTXG8SA48571
107 AUDI TTXG8GA30666; 30 21.08.2017 liegt bei
TTXG8SA30666;
TTXG8SA30666
34 AUDI TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
112 AUDI TTXG8GA43666; 43 21.08.2017 liegt bei
TTXG8SA43666
42 AUDI TTXG8GA48666; 48 21.08.2017 liegt bei
TTXG8SA48666
109 QUATTRO GmbH TTXG8GA30666; 30 21.08.2017 liegt bei
TTXG8SA30666;
TTXG8SA30666
111 QUATTRO GmbH TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
113 QUATTRO GmbH TTXG8GA43666; 43 21.08.2017 liegt bei
TTXG8SA43666
105 BMW AG TTXG8GA30666; 30 21.08.2017 liegt bei
TTXG8SA30666;
TTXG8SA30666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 10
35 BMW AG TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
38 BMW AG TTXG8GA43666; 43 21.08.2017 liegt bei
TTXG8SA43666
40 BMW AG TTXG8GA48666; 48 21.08.2017 liegt bei
TTXG8SA48666
43 BMW AG TTXG8GA53666; 53 21.08.2017 liegt bei
TTXG8SA53666
110 CHRYSLER (USA) TTXG8GA30666; 30 21.08.2017 liegt bei
TTXG8SA30666;
TTXG8SA30666
36 CHRYSLER (USA) TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
108 DAIMLER BENZ, DAIMLER (D), TTXG8GA30666; 30 21.08.2017 liegt bei
MERCEDES-AMG, TTXG8SA30666;
MERCEDES-BENZ TTXG8SA30666
37 DAIMLER BENZ, DAIMLER (D), TTXG8GA35666; 35 21.08.2017 liegt bei
MERCEDES-AMG, TTXG8SA35666
MERCEDES-BENZ
39 DAIMLER BENZ, DAIMLER (D), TTXG8GA43666; 43 21.08.2017 liegt bei
MERCEDES-AMG, TTXG8SA43666
MERCEDES-BENZ
41 DAIMLER (D), MERCEDES-AMG TTXG8GA48666; 48 21.08.2017 liegt bei
TTXG8SA48666
106 Nissan International S. A. TTXG8GA30666; 30 21.08.2017 liegt bei
TTXG8SA30666;
TTXG8SA30666
103 Nissan International S. A. TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
104 Nissan International S. A. TTXG8GA43666; 43 21.08.2017 liegt bei
TTXG8SA43666
102 SSANGYONG TTXG8GA35666; 35 21.08.2017 liegt bei
TTXG8SA35666
44 FUJI HEAVY IND.(J) TTXG0GA40561; 40 21.08.2017 liegt bei
TTXG0SA40561
45 FUJI HEAVY IND.(J) TTXG0GA45561; 45 21.08.2017 liegt bei
TTXG0SA45561
46 SUZUKI TTXG0GA34601; 34 21.08.2017 liegt bei
TTXG0SA34601
48 SUZUKI TTXG0GA40601; 40 21.08.2017 liegt bei
TTXG0SA40601
50 SUZUKI TTXG0GA45601; 45 21.08.2017 liegt bei
TTXG0SA45601
47 TOYOTA, TTXG0GA34601; 34 21.08.2017 liegt bei
TOYOTA MOTOR EUROPE TTXG0SA34601
NV/SA
49 TOYOTA, TTXG0GA40601; 40 21.08.2017 liegt bei
TOYOTA MOTOR EUROPE TTXG0SA40601
NV/SA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 10
51 TOYOTA, TTXG0GA45601; 45 21.08.2017 liegt bei
TOYOTA MOTOR EUROPE TTXG0SA45601
NV/SA
53 HONDA TTXG0GA34641; 34 21.08.2017 liegt bei
TTXG0SA34641
54 HONDA TTXG0GA40641; 40 21.08.2017 liegt bei
TTXG0SA40641
55 HONDA TTXG0GA45641; 45 21.08.2017 liegt bei
TTXG0SA45641
52 ROVER TTXG0GA34641; 34 21.08.2017 liegt bei
TTXG0SA34641
58 AUTOMOBILES DACIA S.A. TTXG0GA34661; 34 21.08.2017 liegt bei
TTXG0SA34661
60 AUTOMOBILES DACIA S.A. TTXG0GA40661; 40 21.08.2017 liegt bei
TTXG0SA40661
56 NISSAN, NISSAN EUROPE (F), TTXG0GA34661; 34 21.08.2017 liegt bei
Nissan International S. A. TTXG0SA34661
59 NISSAN, NISSAN EUROPE (F), TTXG0GA40661; 40 21.08.2017 liegt bei
Nissan International S. A. TTXG0SA40661
64 NISSAN, NISSAN EUROPE (F), TTXG0GA45661; 45 21.08.2017 liegt bei
Nissan International S. A. TTXG0SA45661
57 RENAULT TTXG0GA34661; 34 21.08.2017 liegt bei
TTXG0SA34661
61 RENAULT TTXG0GA40661; 40 21.08.2017 liegt bei
TTXG0SA40661
63 RENAULT TTXG0GA45661; 45 21.08.2017 liegt bei
TTXG0SA45661
69 CHRYSLER (USA) TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
76 CHRYSLER (USA) TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
66 CITROEN TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
81 CITROEN TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
62 DAIHATSU TTXG0GA40666; 40 21.08.2017 liegt bei
TTXG0SA40666
65 DAIHATSU TTXG0GA45666; 45 21.08.2017 liegt bei
TTXG0SA45666
71 FORD TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
80 FORD TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
68 HYUNDAI, HYUNDAI Motor Company, TTXG0GA34671; 34 21.08.2017 liegt bei
HYUNDAI MOTOR (CZ), TTXG0SA34671
HYUNDAI MOTOR EUROPE
79 HYUNDAI, HYUNDAI Motor Company, TTXG0GA40671; 40 21.08.2017 liegt bei
HYUNDAI MOTOR (CZ), TTXG0SA40671
HYUNDAI MOTOR EUROPE
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 10

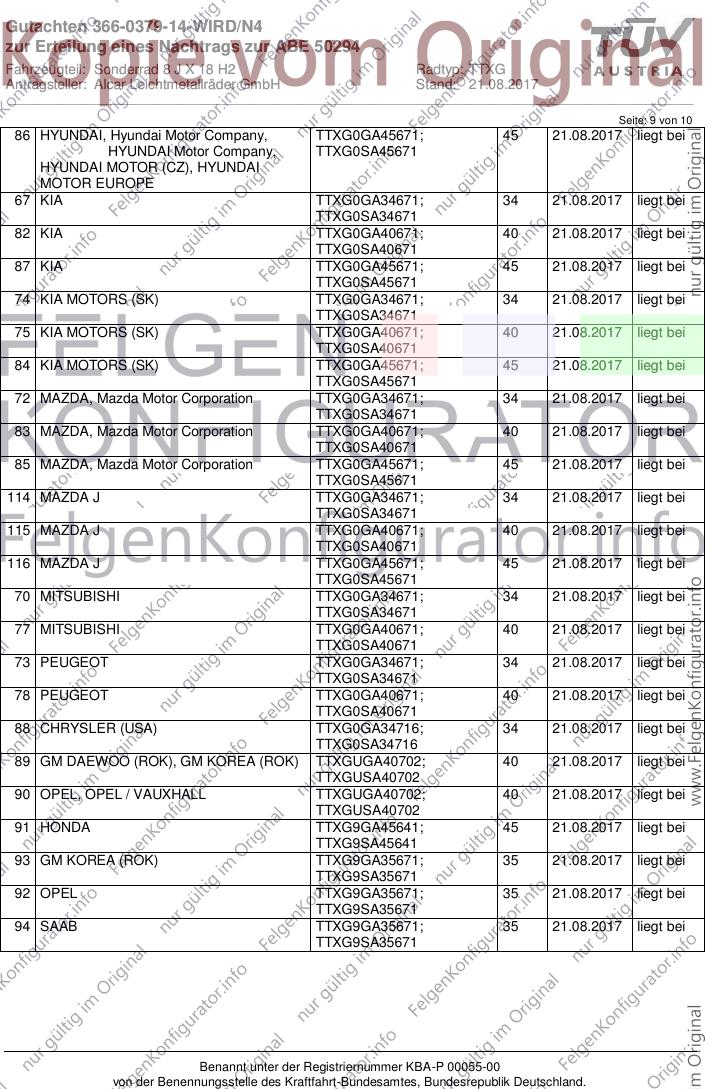

86 HYUNDAI, Hyundai Motor Company, TTXG0GA45671; 45 21.08.2017 liegt bei
HYUNDAI Motor Company, TTXG0SA45671
HYUNDAI MOTOR (CZ), HYUNDAI
MOTOR EUROPE
67 KIA TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
82 KIA TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
87 KIA TTXG0GA45671; 45 21.08.2017 liegt bei
TTXG0SA45671
74 KIA MOTORS (SK) TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
75 KIA MOTORS (SK) TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
84 KIA MOTORS (SK) TTXG0GA45671; 45 21.08.2017 liegt bei
TTXG0SA45671
72 MAZDA, Mazda Motor Corporation TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
83 MAZDA, Mazda Motor Corporation TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
85 MAZDA, Mazda Motor Corporation TTXG0GA45671; 45 21.08.2017 liegt bei
TTXG0SA45671
114 MAZDA J TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
115 MAZDA J TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
116 MAZDA J TTXG0GA45671; 45 21.08.2017 liegt bei
TTXG0SA45671
70 MITSUBISHI TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
77 MITSUBISHI TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
73 PEUGEOT TTXG0GA34671; 34 21.08.2017 liegt bei
TTXG0SA34671
78 PEUGEOT TTXG0GA40671; 40 21.08.2017 liegt bei
TTXG0SA40671
88 CHRYSLER (USA) TTXG0GA34716; 34 21.08.2017 liegt bei
TTXG0SA34716
89 GM DAEWOO (ROK), GM KOREA (ROK) TTXGUGA40702; 40 21.08.2017 liegt bei
TTXGUSA40702
90 OPEL, OPEL / VAUXHALL TTXGUGA40702; 40 21.08.2017 liegt bei
TTXGUSA40702
91 HONDA TTXG9GA45641; 45 21.08.2017 liegt bei
TTXG9SA45641
93 GM KOREA (ROK) TTXG9GA35671; 35 21.08.2017 liegt bei
TTXG9SA35671
92 OPEL TTXG9GA35671; 35 21.08.2017 liegt bei
TTXG9SA35671
94 SAAB TTXG9GA35671; 35 21.08.2017 liegt bei
TTXG9SA35671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: TTXG
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 10

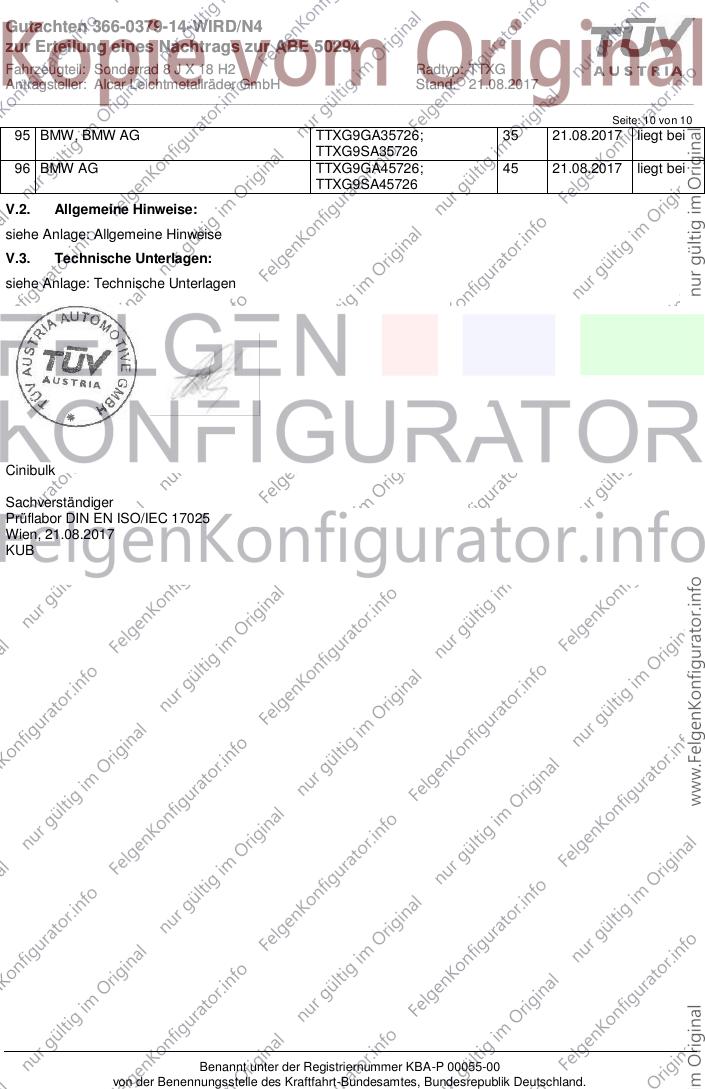

95 BMW, BMW AG TTXG9GA35726; 35 21.08.2017 liegt bei
TTXG9SA35726
96 BMW AG TTXG9GA45726; 45 21.08.2017 liegt bei
TTXG9SA45726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 21.08.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 10
Fahrzeughersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXG0GA45601 PCD114,3 ET45 Ø71.6 Ø60.1 60,1 Kunststoff 740 2181 11/15
TTXG0SA45601 PCD114,3 ET45 Ø71.6 Ø60.1 60,1 Kunststoff 740 2181 11/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : XC1(EU,M); (Flachbund lose)
Zubehör : AEZ Artikel-Nr. ZJT4
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : Z4; E15UT(a);
HS19(a); R1; S16; V3; E15UTN(a); T25; AX1T(EU,M); T27; XA3(a);
XA4(EU,M); E15UT(a)MS1; S19(a); XE2(a); E15J(a);
AX1T(EU,M)-TMG
Zubehör : AEZ Artikel-Nr. ZJT4
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : R1; T25; XA3(a); Z4
104 Nm für Typ : V3
115 Nm für Typ : E15J(a) erhöhtes Anzugsmoment; E15UT(a)
erhöhtes Anzugsmoment; E15UT(a)MS1 erhöhtes Anzugsmoment;
E15UTN(a) erhöhtes Anzugsmoment
135 Nm für Typ : HS19(a) erhöhtes Anzugsmoment; S16 erhöhtes
Anzugsmoment; S19(a) erhöhtes Anzugsmoment; T27 erhöhtes
Anzugsmoment; XA3(a) erhöhtes Anzugsmoment; XA4(EU,M)
erhöhtes Anzugsmoment; XE2(a) erhöhtes Anzugsmoment
140 Nm für Typ : AX1T(EU,M) erhöhtes Anzugsmoment;
AX1T(EU,M)-TMG erhöhtes Anzugsmoment; XC1(EU,M) erhöhtes
Anzugsmoment

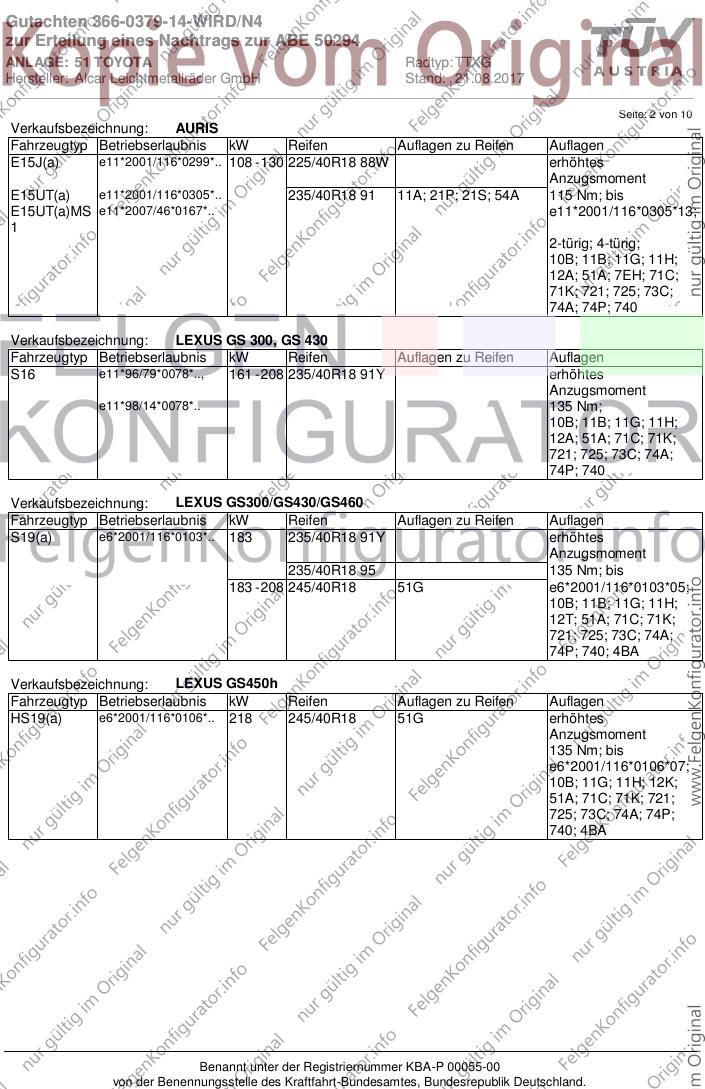

Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 215/40R18 89 erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 225/40R18 88 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. e11*2001/116*0305*13;
1
E15UTN(a) e11*2007/46*0019*.. 2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 7EH; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 10
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 108 - 130 225/40R18 88W erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 235/40R18 91 11A; 21P; 21S; 54A 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. e11*2001/116*0305*13;
1
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 7EH; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
Verkaufsbezeichnung: LEXUS GS 300, GS 430
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S16 e11*96/79*0078*.., 161 - 208 235/40R18 91Y erhöhtes
Anzugsmoment
e11*98/14*0078*.. 135 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: LEXUS GS300/GS430/GS460
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S19(a) e6*2001/116*0103*.. 183 235/40R18 91Y erhöhtes
Anzugsmoment
235/40R18 95 135 Nm; bis
183 - 208 245/40R18 51G e6*2001/116*0103*05;
10B; 11B; 11G; 11H;
12T; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4BA
Verkaufsbezeichnung: LEXUS GS450h
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HS19(a) e6*2001/116*0106*.. 218 245/40R18 51G erhöhtes
Anzugsmoment
135 Nm; bis
e6*2001/116*0106*07;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 4BA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________

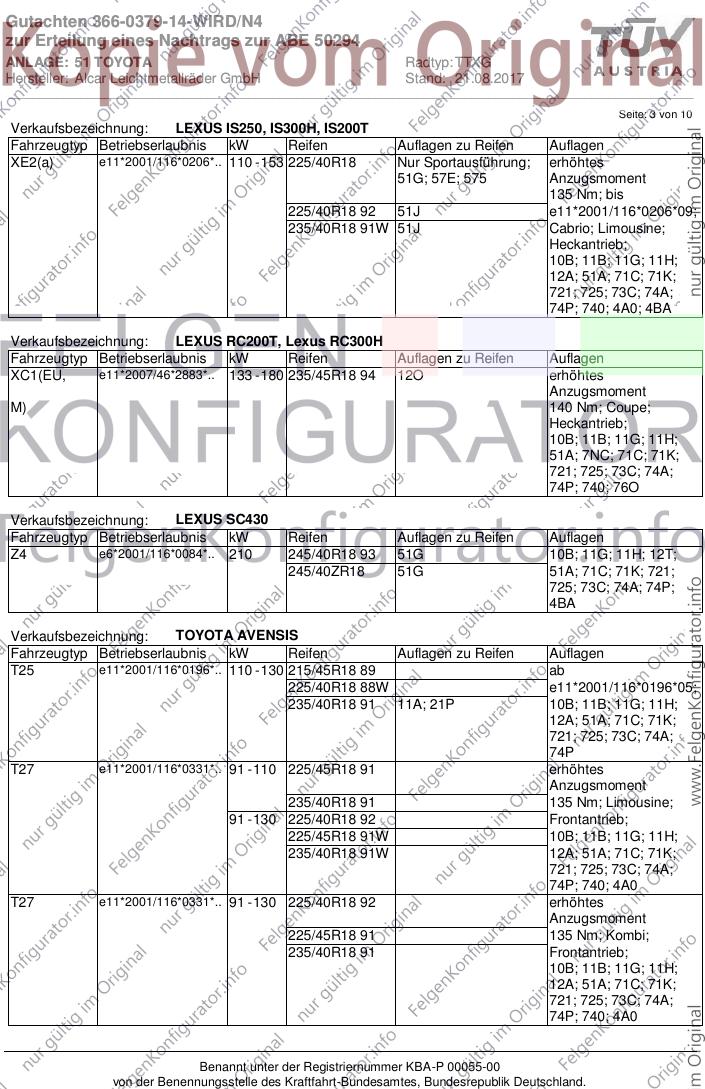

Seite: 3 von 10
Verkaufsbezeichnung: LEXUS IS250, IS300H, IS200T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 225/40R18 Nur Sportausführung; erhöhtes
51G; 57E; 575 Anzugsmoment
135 Nm; bis
225/40R18 92 51J e11*2001/116*0206*09;
235/40R18 91W 51J Cabrio; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0; 4BA
Verkaufsbezeichnung: LEXUS RC200T, Lexus RC300H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XC1(EU, e11*2007/46*2883*.. 133 - 180 235/45R18 94 12O erhöhtes
Anzugsmoment
M) 140 Nm; Coupe;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7NC; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O
Verkaufsbezeichnung: LEXUS SC430
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z4 e6*2001/116*0084*.. 210 245/40R18 93 51G 10B; 11G; 11H; 12T;
245/40ZR18 51G 51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
4BA
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/45R18 89 ab
225/40R18 88W e11*2001/116*0196*05;
235/40R18 91 11A; 21P 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T27 e11*2001/116*0331*.. 91 - 110 225/45R18 91 erhöhtes
Anzugsmoment
235/40R18 91 135 Nm; Limousine;
91 - 130 225/40R18 92 Frontantrieb;
225/45R18 91W 10B; 11B; 11G; 11H;
235/40R18 91W 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
T27 e11*2001/116*0331*.. 91 - 130 225/40R18 92 erhöhtes
Anzugsmoment
225/45R18 91 135 Nm; Kombi;
235/40R18 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 10
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 225/45R18 91W 11A; 22B 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.. 72 - 85 225/50R18 95 11A; 245; 26B; 26N; erhöhtes
M) 27I Anzugsmoment
140 Nm; Allradantrieb;
AX1T(EU, e13*2007/46*1765*.. 235/45R18 94 11A; 26N; 26P; 27I Frontantrieb;
M)-TMG 235/50R18 97 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 27H; 27I 12A; 51A; 7FP; 71C;
245/45R18 96 11A; 245; 26B; 26N; 71K; 721; 725; 73C;
27I 74A; 74P; 740
255/45R18 99 11A; 24J; 248; 26B;
26N; 27H; 27I
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 215/40R18 89 10B; 11B; 11G; 11H;
215/45R18 89 12A; 51A; 71C; 71K;
225/40R18 91 721; 725; 73C; 74A;
235/40R18 91 74P
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA3(a) e6*2001/116*0105*.. 91 - 114 225/55R18 98 12I erhöhtes
Anzugsmoment
XA4(EU, e6*2007/46*0166*.. 225/60R18 100 12A 135 Nm; ab
M) 235/50R18 97 12A e6*2001/116*0105*09;
235/55R18 100 12A Allradantrieb;
255/45R18 99 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 4A0; 4N5
XA3(a) e6*2001/116*0105*.. 100 - 130 225/55R18 98 bis
235/50R18 97 e6*2001/116*0105*08;
235/55R18 100 10B; 11B; 11G; 11H;
255/45R18 99 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4A0; 4BA
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 10
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________

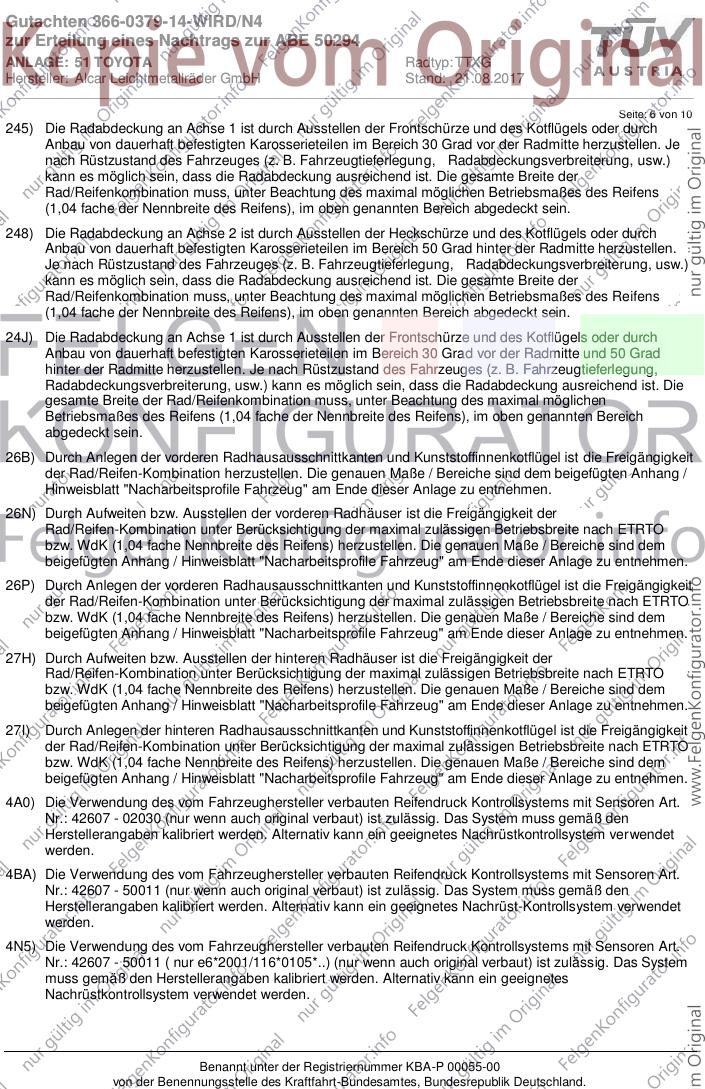

Seite: 6 von 10
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4BA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 50011 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4N5) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 50011 ( nur e6*2001/116*0105*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________

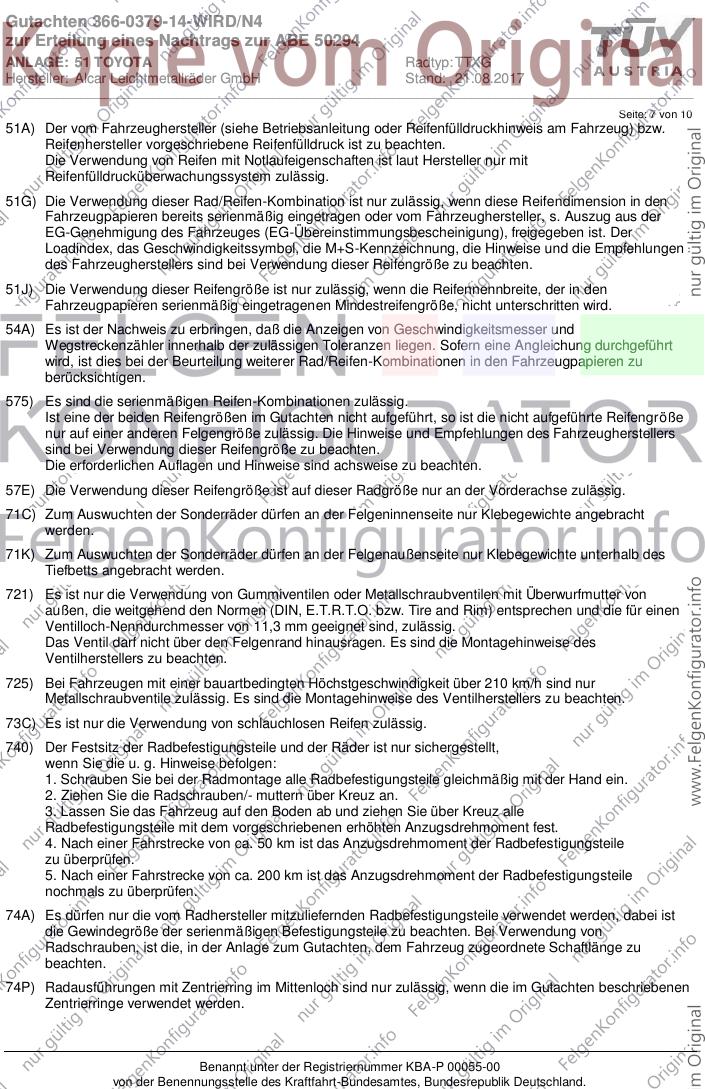

Seite: 7 von 10
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________

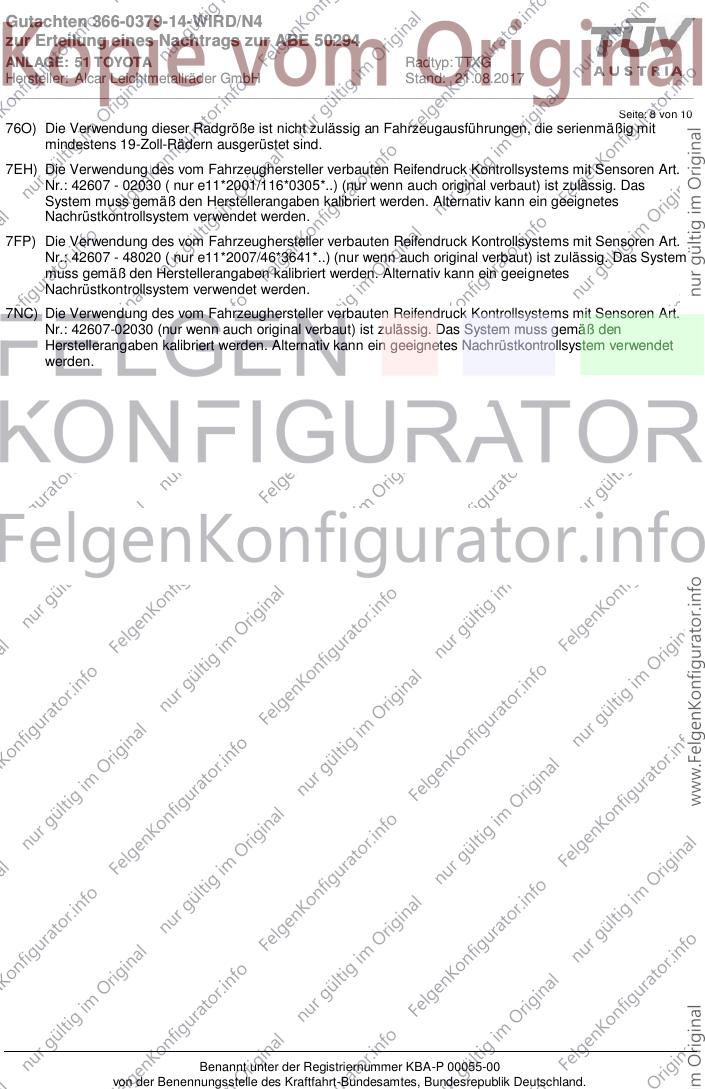

Seite: 8 von 10
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
7EH) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 ( nur e11*2001/116*0305*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 48020 ( nur e11*2007/46*3641*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7NC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607-02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________

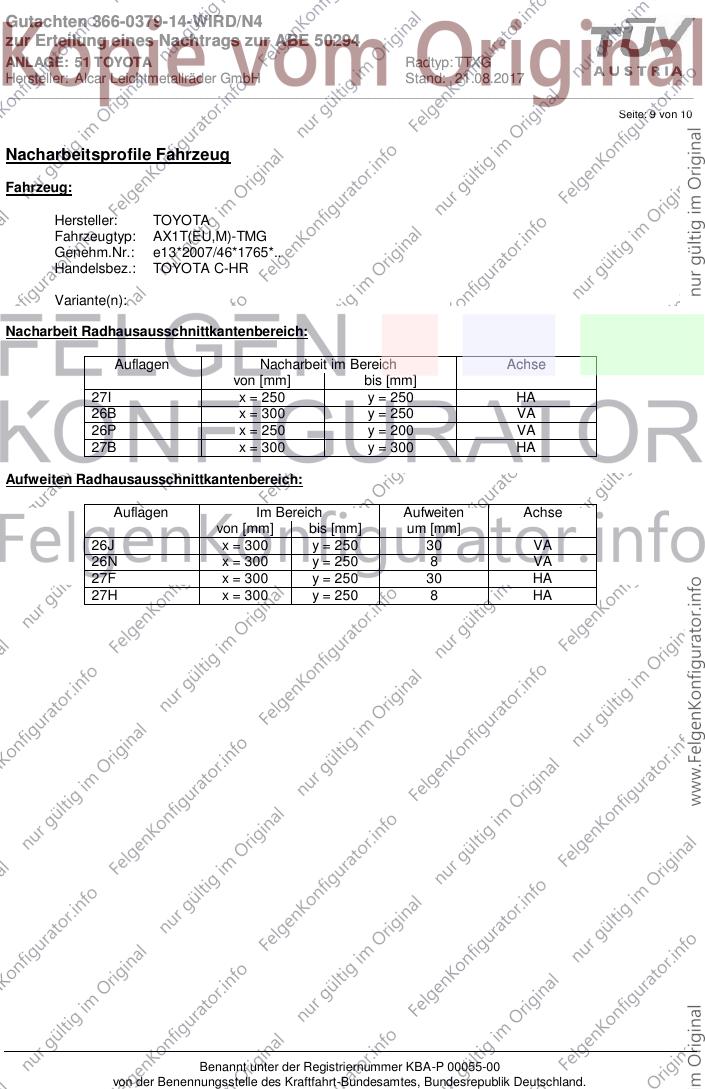

Seite: 9 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1765*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 250 HA
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 51 TOYOTA Radtyp: TTXG
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 10
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e11*2007/46*3641*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 250 HA
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
