Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51552
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51552 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OA7070
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51552 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51552
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
10.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0262-17-MURD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51552 Erweiterung Nr.: --
Approval No. Extension No.:

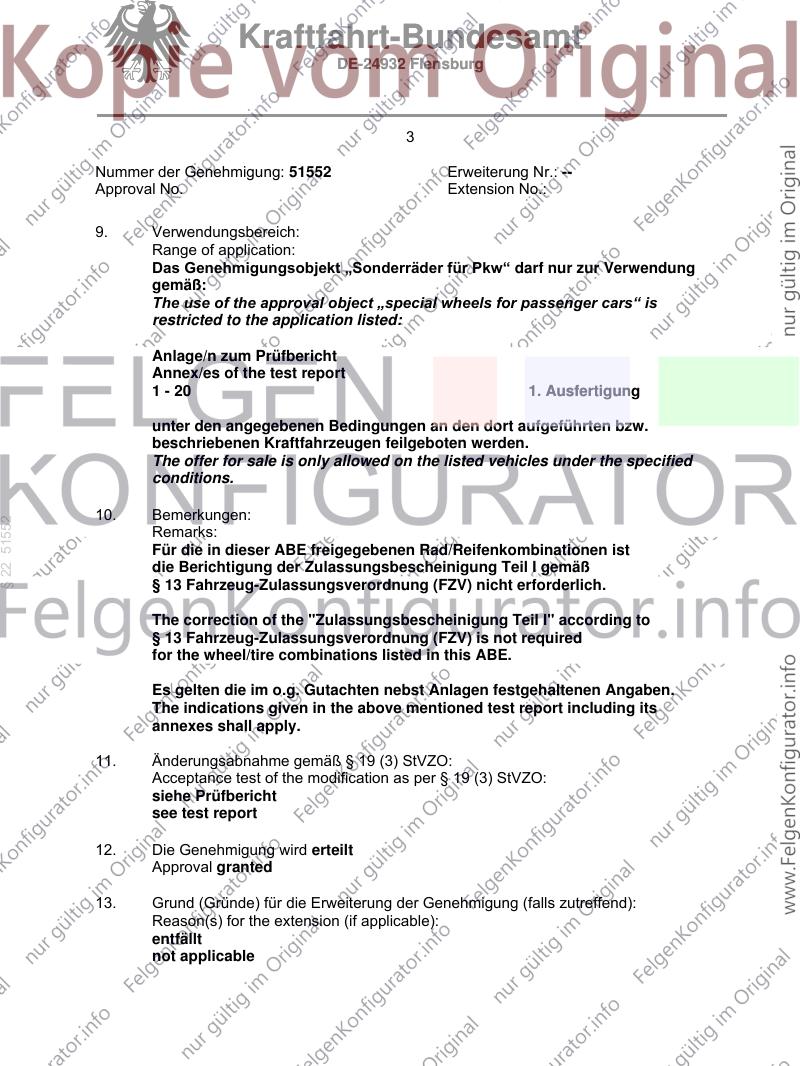

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51552
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51552 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 24.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51552
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________

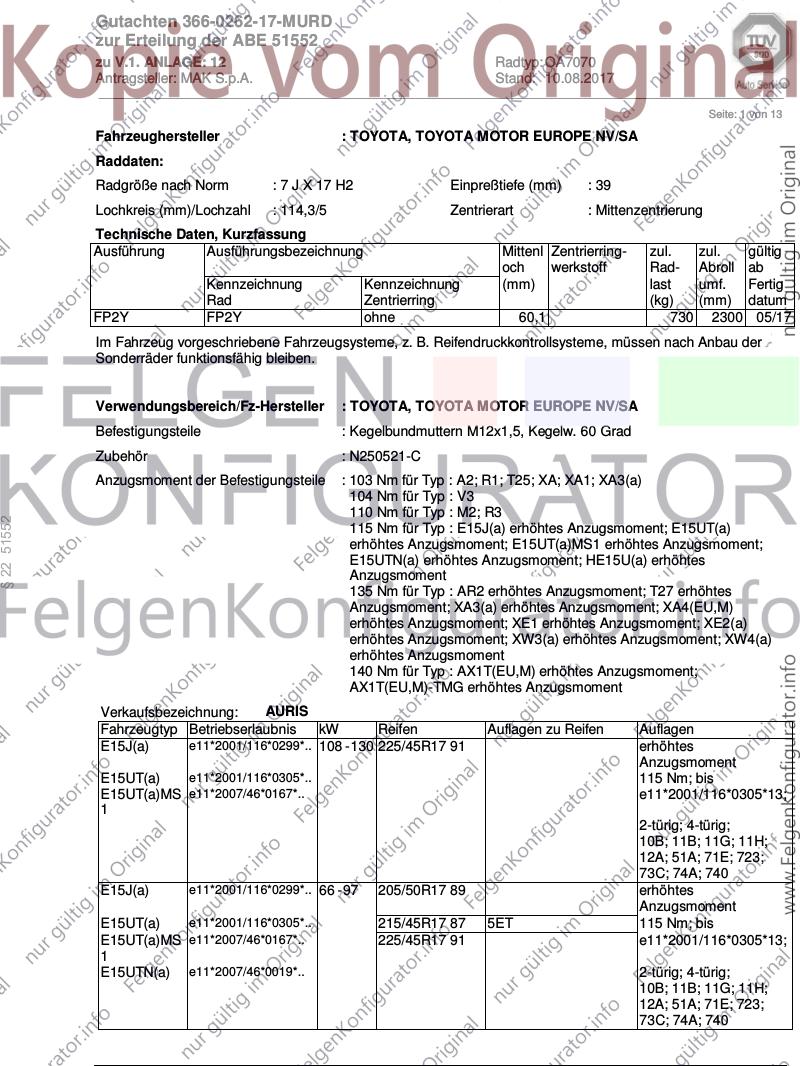

Seite: 1 von 13
Fahrzeughersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 39
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
FP2Y FP2Y ohne 60,1 730 2300 05/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : N250521-C
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : A2; R1; T25; XA; XA1; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : M2; R3
§ 22 51552
115 Nm für Typ : E15J(a) erhöhtes Anzugsmoment; E15UT(a)
erhöhtes Anzugsmoment; E15UT(a)MS1 erhöhtes Anzugsmoment;
E15UTN(a) erhöhtes Anzugsmoment; HE15U(a) erhöhtes
Anzugsmoment
135 Nm für Typ : AR2 erhöhtes Anzugsmoment; T27 erhöhtes
Anzugsmoment; XA3(a) erhöhtes Anzugsmoment; XA4(EU,M)
erhöhtes Anzugsmoment; XE1 erhöhtes Anzugsmoment; XE2(a)
erhöhtes Anzugsmoment; XW3(a) erhöhtes Anzugsmoment; XW4(a)
erhöhtes Anzugsmoment
140 Nm für Typ : AX1T(EU,M) erhöhtes Anzugsmoment;
AX1T(EU,M)-TMG erhöhtes Anzugsmoment

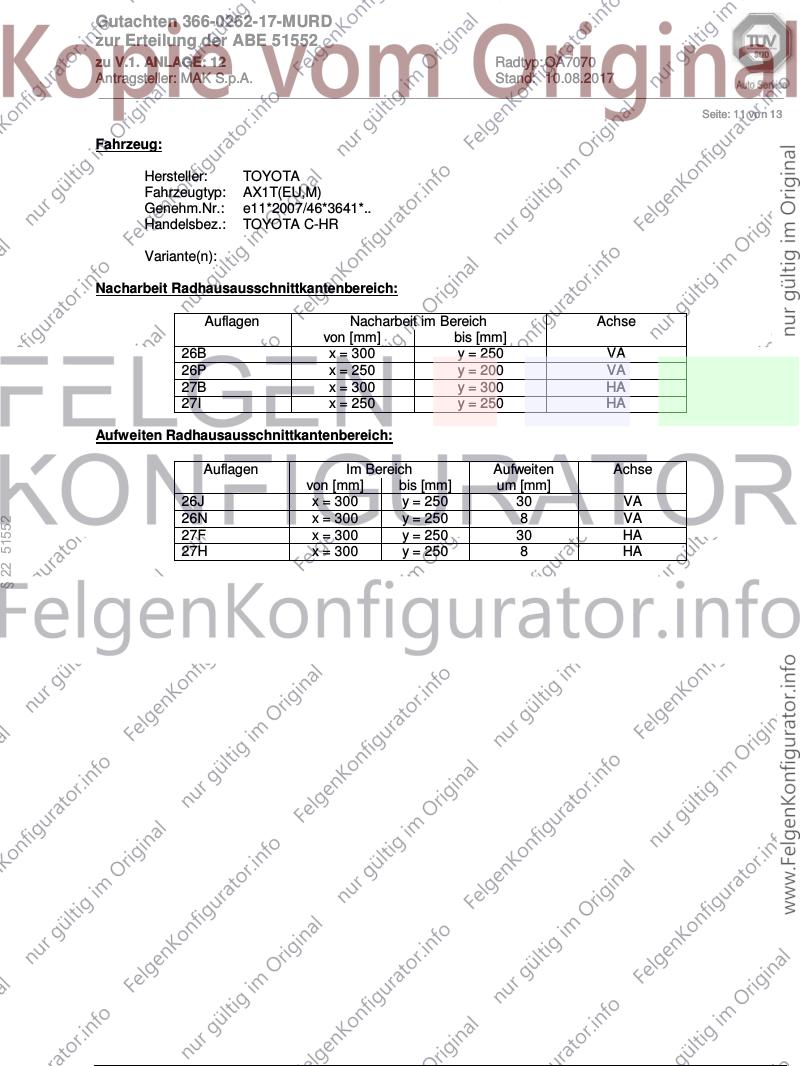

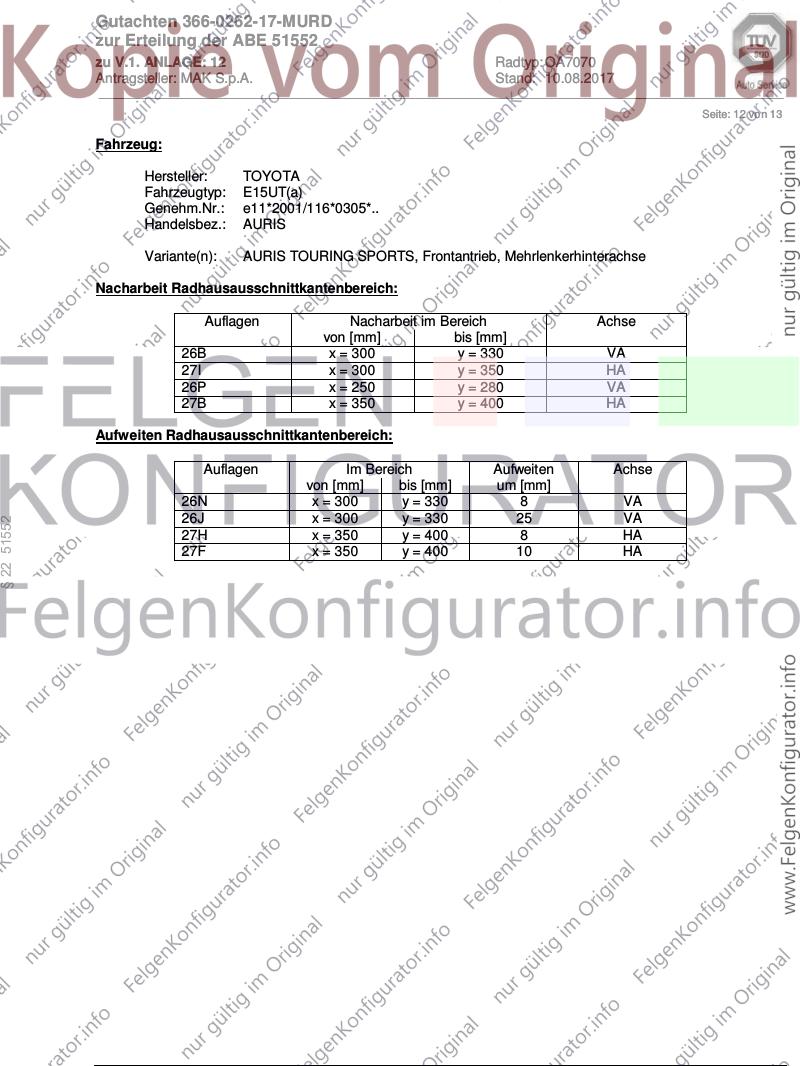

Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 108 - 130 225/45R17 91 erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. e11*2001/116*0305*13;
1
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
E15J(a) e11*2001/116*0299*.. 66 - 97 205/50R17 89 erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 215/45R17 87 5ET 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. 225/45R17 91 e11*2001/116*0305*13;
1
E15UTN(a) e11*2007/46*0019*.. 2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 13

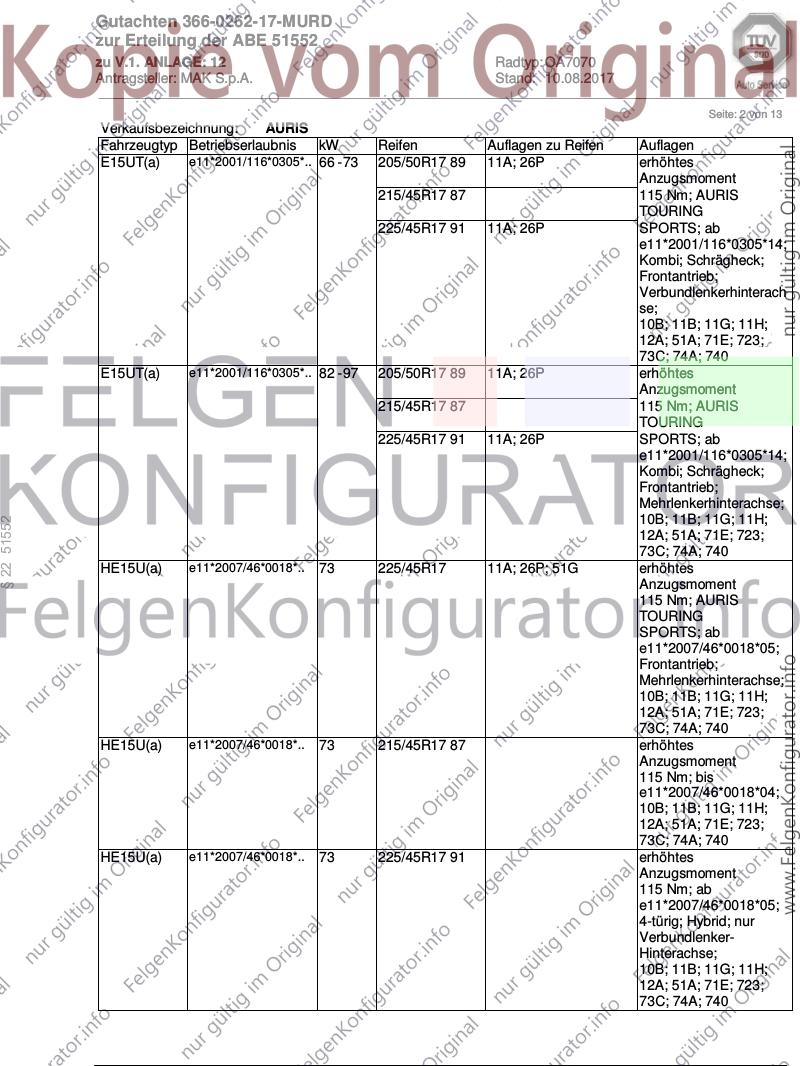

Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15UT(a) e11*2001/116*0305*.. 66 - 73 205/50R17 89 11A; 26P erhöhtes
Anzugsmoment
215/45R17 87 115 Nm; AURIS
TOURING
225/45R17 91 11A; 26P SPORTS; ab
e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
E15UT(a) e11*2001/116*0305*.. 82 - 97 205/50R17 89 11A; 26P erhöhtes
Anzugsmoment
215/45R17 87 115 Nm; AURIS
TOURING
225/45R17 91 11A; 26P SPORTS; ab
e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
§ 22 51552
12A; 51A; 71E; 723;
73C; 74A; 740
HE15U(a) e11*2007/46*0018*.. 73 225/45R17 11A; 26P; 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2007/46*0018*05;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
HE15U(a) e11*2007/46*0018*.. 73 215/45R17 87 erhöhtes
Anzugsmoment
115 Nm; bis
e11*2007/46*0018*04;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
HE15U(a) e11*2007/46*0018*.. 73 225/45R17 91 erhöhtes
Anzugsmoment
115 Nm; ab
e11*2007/46*0018*05;
4-türig; Hybrid; nur
Verbundlenker-
Hinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 13

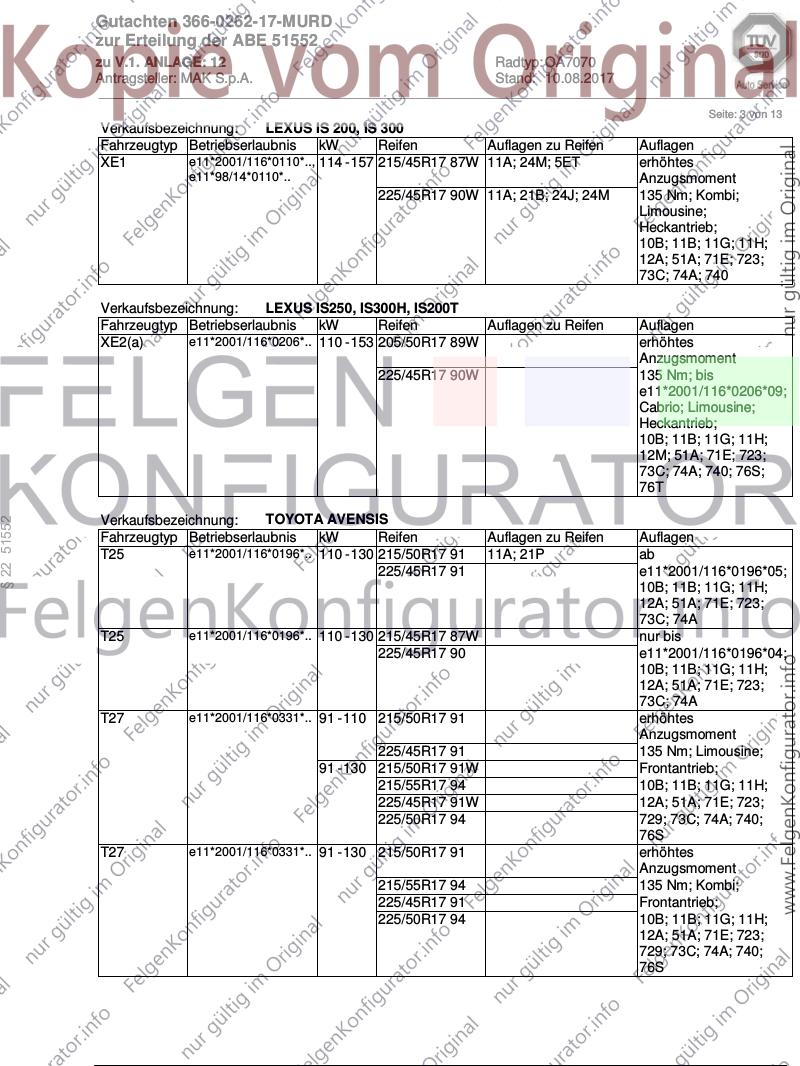

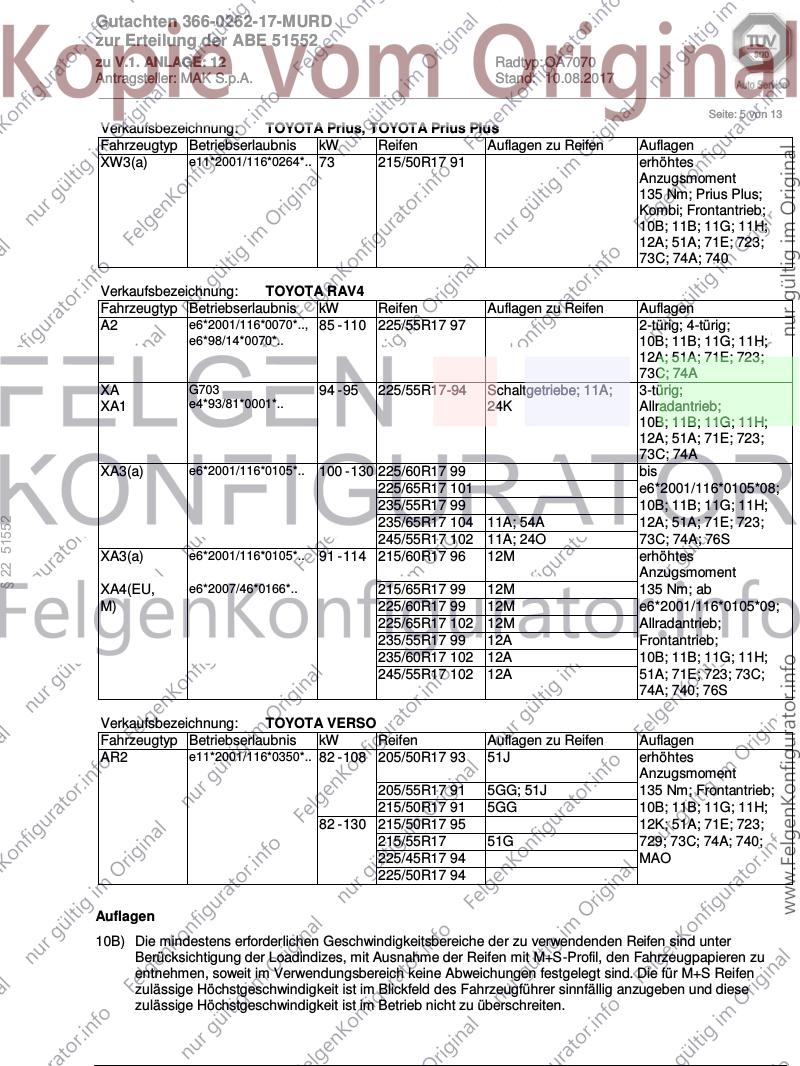

Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 215/45R17 87W 11A; 24M; 5ET erhöhtes
e11*98/14*0110*.. Anzugsmoment
225/45R17 90W 11A; 21B; 24J; 24M 135 Nm; Kombi;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
Verkaufsbezeichnung: LEXUS IS250, IS300H, IS200T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 205/50R17 89W erhöhtes
Anzugsmoment
225/45R17 90W 135 Nm; bis
e11*2001/116*0206*09;
Cabrio; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12M; 51A; 71E; 723;
73C; 74A; 740; 76S;
76T
Verkaufsbezeichnung: TOYOTA AVENSIS
§ 22 51552
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/50R17 91 11A; 21P ab
225/45R17 91 e11*2001/116*0196*05;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
T25 e11*2001/116*0196*.. 110 - 130 215/45R17 87W nur bis
225/45R17 90 e11*2001/116*0196*04;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
T27 e11*2001/116*0331*.. 91 - 110 215/50R17 91 erhöhtes
Anzugsmoment
225/45R17 91 135 Nm; Limousine;
91 - 130 215/50R17 91W Frontantrieb;
215/55R17 94 10B; 11B; 11G; 11H;
225/45R17 91W 12A; 51A; 71E; 723;
225/50R17 94 729; 73C; 74A; 740;
76S
T27 e11*2001/116*0331*.. 91 - 130 215/50R17 91 erhöhtes
Anzugsmoment
215/55R17 94 135 Nm; Kombi;
225/45R17 91 Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
729; 73C; 74A; 740;
76S
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 13

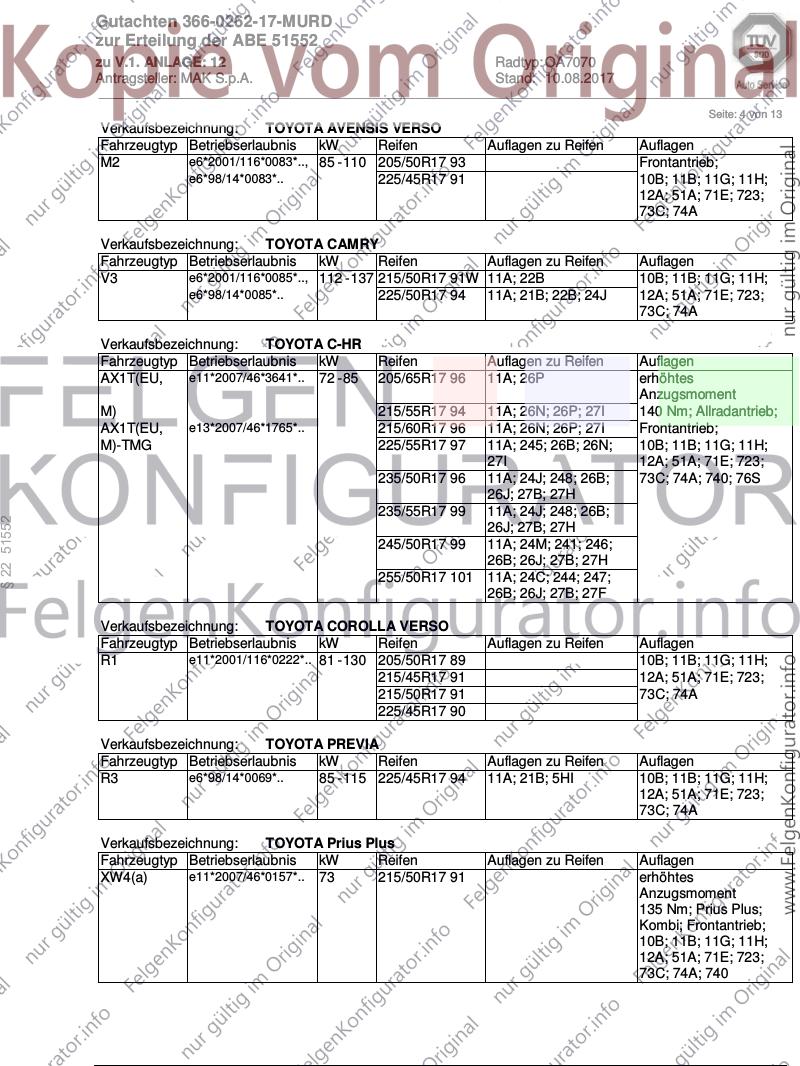

Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/50R17 93 Frontantrieb;
e6*98/14*0083*.. 225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 215/50R17 91W 11A; 22B 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 225/50R17 94 11A; 21B; 22B; 24J 12A; 51A; 71E; 723;
73C; 74A

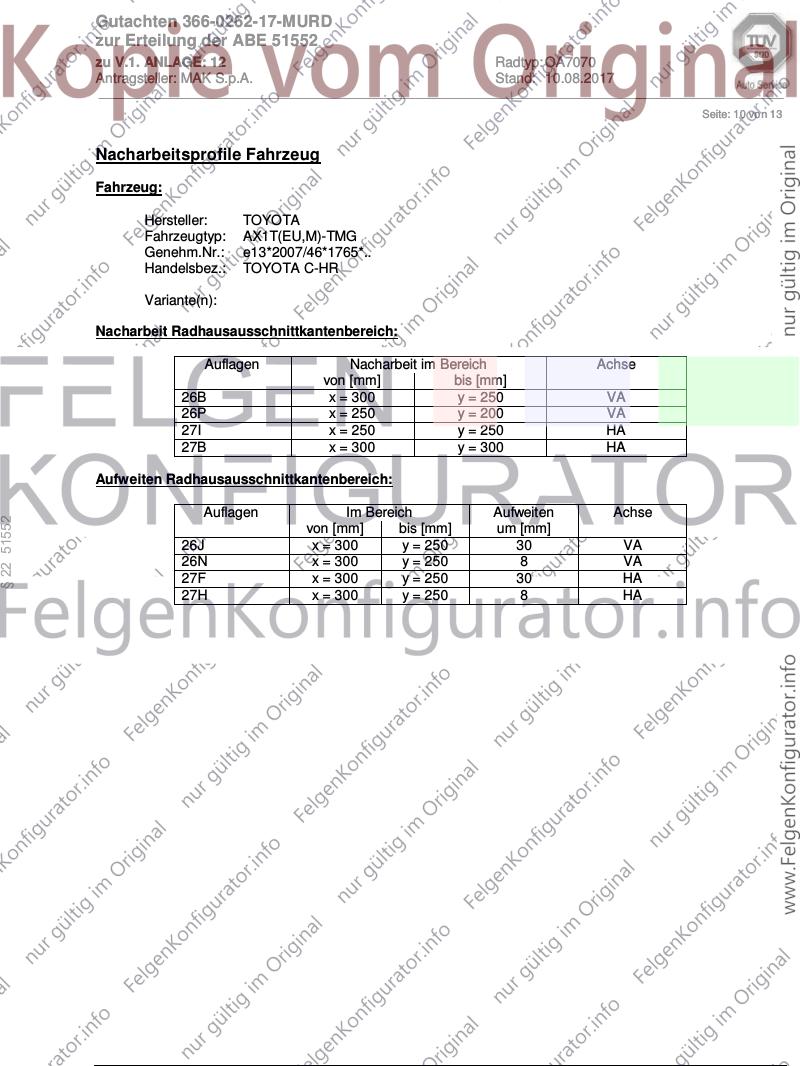

Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.. 72 - 85 205/65R17 96 11A; 26P erhöhtes
Anzugsmoment
M) 215/55R17 94 11A; 26N; 26P; 27I 140 Nm; Allradantrieb;
AX1T(EU, e13*2007/46*1765*.. 215/60R17 96 11A; 26N; 26P; 27I Frontantrieb;
M)-TMG 225/55R17 97 11A; 245; 26B; 26N; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71E; 723;
235/50R17 96 11A; 24J; 248; 26B; 73C; 74A; 740; 76S
26J; 27B; 27H
235/55R17 99 11A; 24J; 248; 26B;
§ 22 51552
26J; 27B; 27H
245/50R17 99 11A; 24M; 241; 246;
26B; 26J; 27B; 27H
255/50R17 101 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/50R17 89 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71E; 723;
215/50R17 91 73C; 74A
225/45R17 90
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*98/14*0069*.. 85 - 115 225/45R17 94 11A; 21B; 5HI 10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
Verkaufsbezeichnung: TOYOTA Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW4(a) e11*2007/46*0157*.. 73 215/50R17 91 erhöhtes
Anzugsmoment
135 Nm; Prius Plus;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 13
Verkaufsbezeichnung: TOYOTA Prius, TOYOTA Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3(a) e11*2001/116*0264*.. 73 215/50R17 91 erhöhtes
Anzugsmoment
135 Nm; Prius Plus;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 740
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 225/55R17 97 2-türig; 4-türig;
e6*98/14*0070*.. 10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
XA G703 94 - 95 225/55R17-94 Schaltgetriebe; 11A; 3-türig;
XA1 e4*93/81*0001*.. 24K Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A
XA3(a) e6*2001/116*0105*.. 100 - 130 225/60R17 99 bis
225/65R17 101 e6*2001/116*0105*08;
235/55R17 99 10B; 11B; 11G; 11H;
235/65R17 104 11A; 54A 12A; 51A; 71E; 723;
§ 22 51552
245/55R17 102 11A; 24O 73C; 74A; 76S
XA3(a) e6*2001/116*0105*.. 91 - 114 215/60R17 96 12M erhöhtes
Anzugsmoment
XA4(EU, e6*2007/46*0166*.. 215/65R17 99 12M 135 Nm; ab
M) 225/60R17 99 12M e6*2001/116*0105*09;
225/65R17 102 12M Allradantrieb;
235/55R17 99 12A Frontantrieb;
235/60R17 102 12A 10B; 11B; 11G; 11H;
245/55R17 102 12A 51A; 71E; 723; 73C;
74A; 740; 76S
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 82 - 108 205/50R17 93 51J erhöhtes
Anzugsmoment
205/55R17 91 5GG; 51J 135 Nm; Frontantrieb;
215/50R17 91 5GG 10B; 11B; 11G; 11H;
82 - 130 215/50R17 95 12K; 51A; 71E; 723;
215/55R17 51G 729; 73C; 74A; 740;
225/45R17 94 MAO
225/50R17 94
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 13

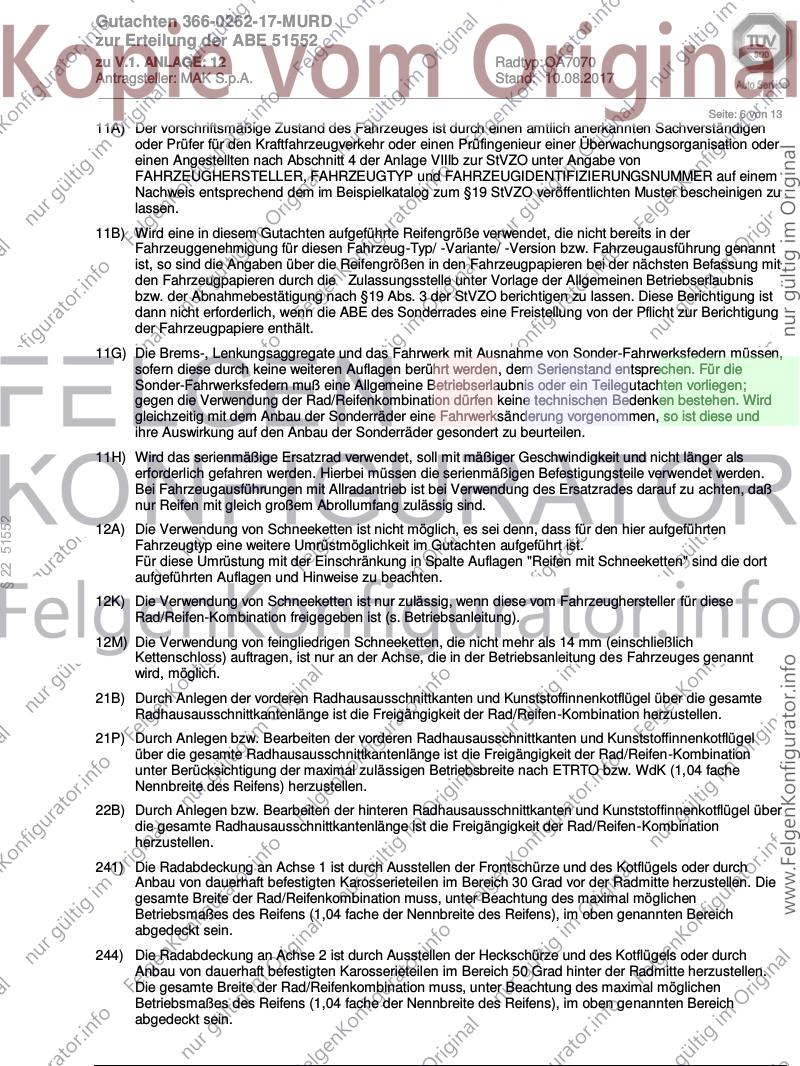

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
§ 22 51552
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 13

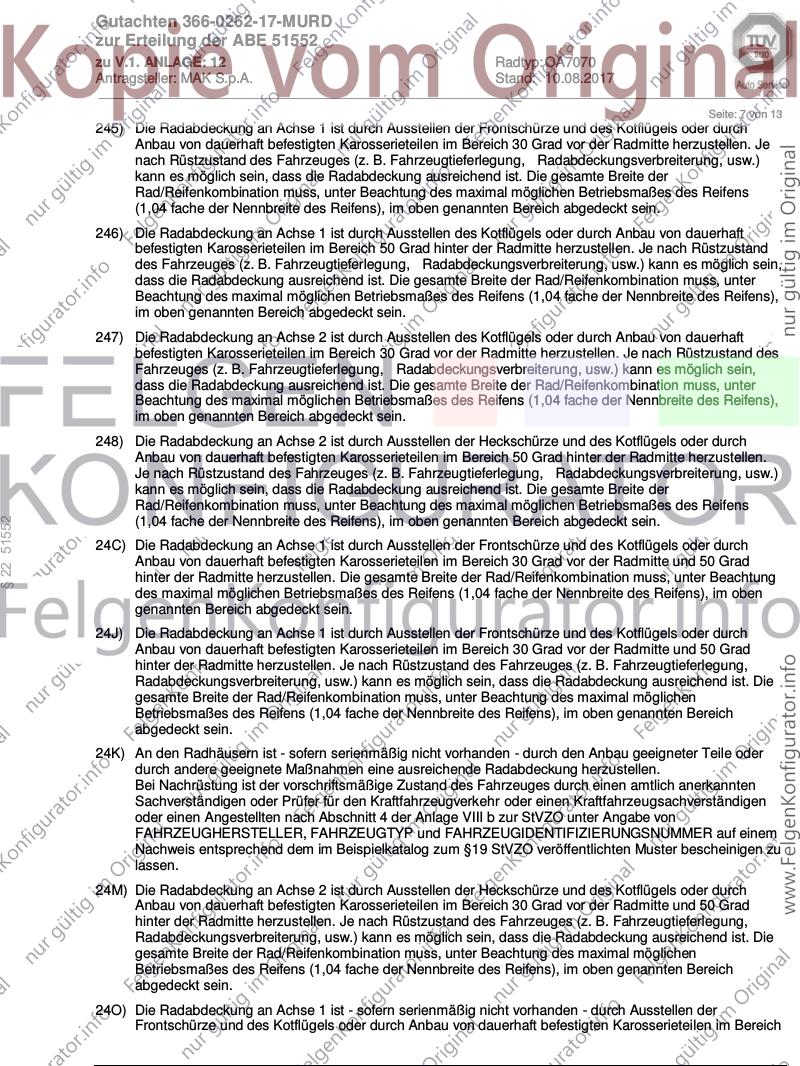

245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
§ 22 51552
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 13
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.

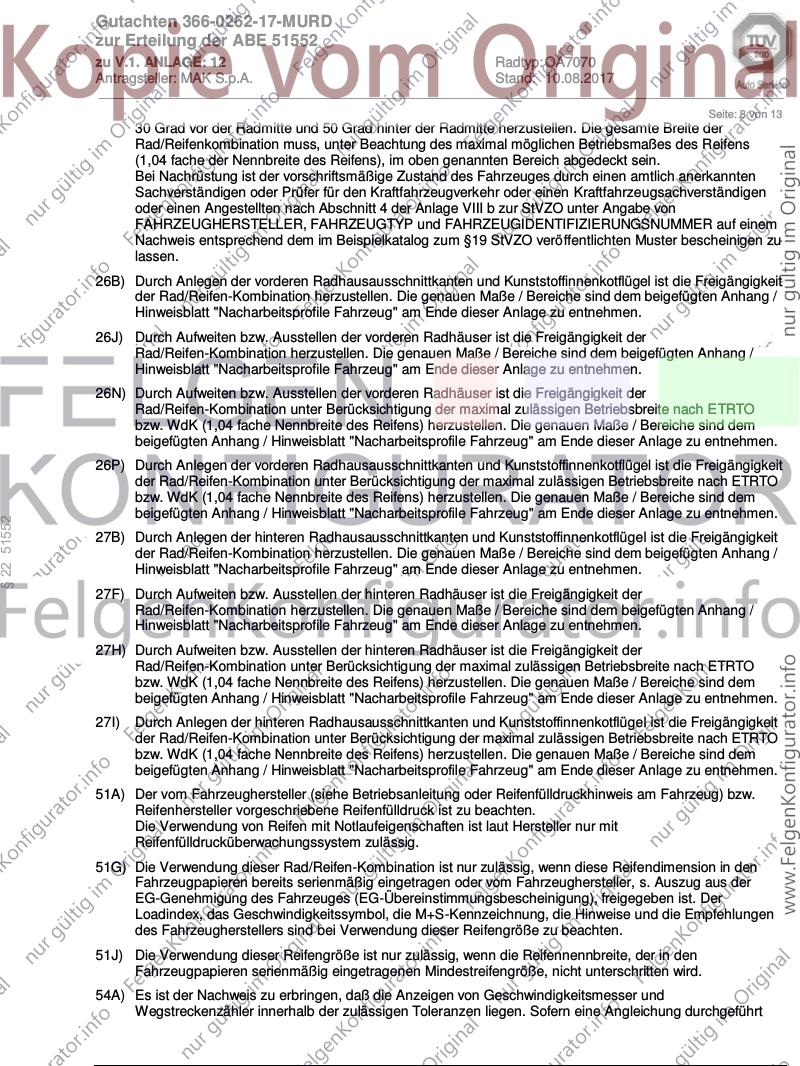

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 51552
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 13
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.

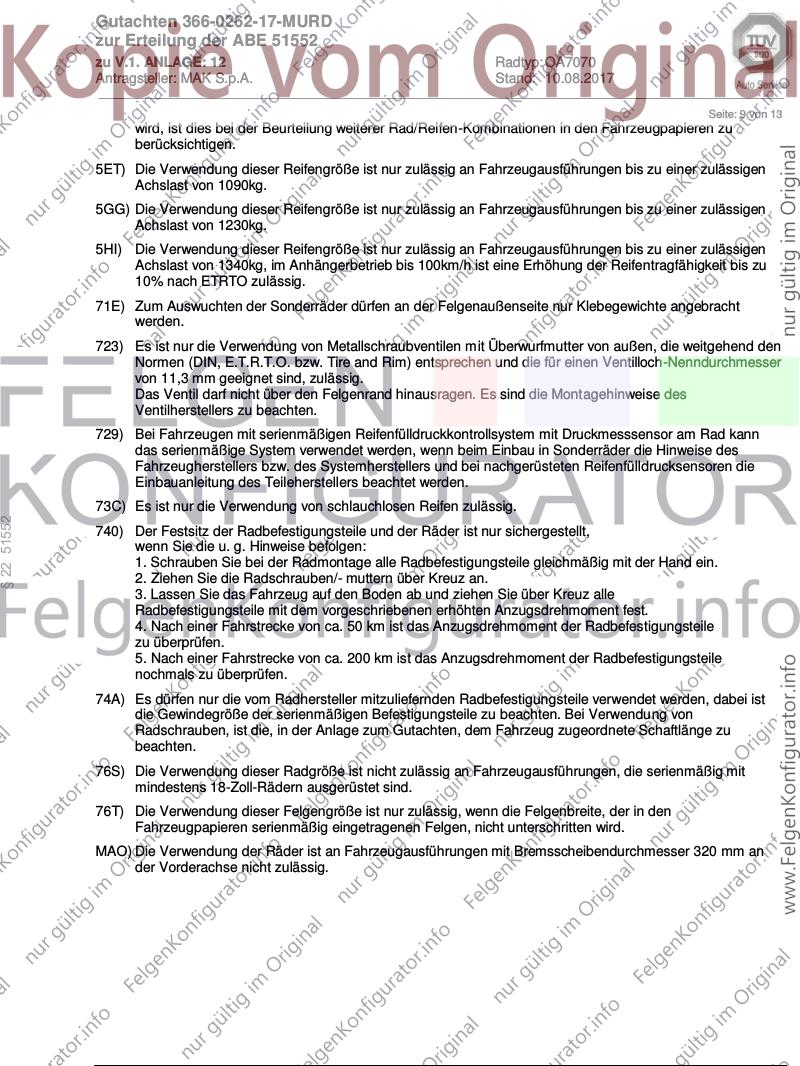

5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
§ 22 51552
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an
der Vorderachse nicht zulässig.
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1765*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51552
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 13
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e11*2007/46*3641*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
§ 22 51552
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: E15UT(a)
Genehm.Nr.: e11*2001/116*0305*..
Handelsbez.: AURIS
Variante(n): AURIS TOURING SPORTS, Frontantrieb, Mehrlenkerhinterachse
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 330 VA
27I x = 300 y = 350 HA
26P x = 250 y = 280 VA
27B x = 350 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 330 8 VA
26J x = 300 y = 330 25 VA
§ 22 51552
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 10 HA
Gutachten 366-0262-17-MURD
zur Erteilung der ABE 51552
zu V.1. ANLAGE: 12 Radtyp: OA7070
Antragsteller: MAK S.p.A. Stand: 10.08.2017
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: HE15U(a)
Genehm.Nr.: e11*2007/46*0018*..
Handelsbez.: AURIS
Variante(n): ab e11*2007/46*0018*05, AURIS TOURING SPORTS, Mehrlenkerhinterachse,
Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 330 VA
27I x = 300 y = 350 HA
26P x = 250 y = 280 VA
27B x = 350 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 330 8 VA
§ 22 51552
26J x = 300 y = 330 25 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 10 HA
