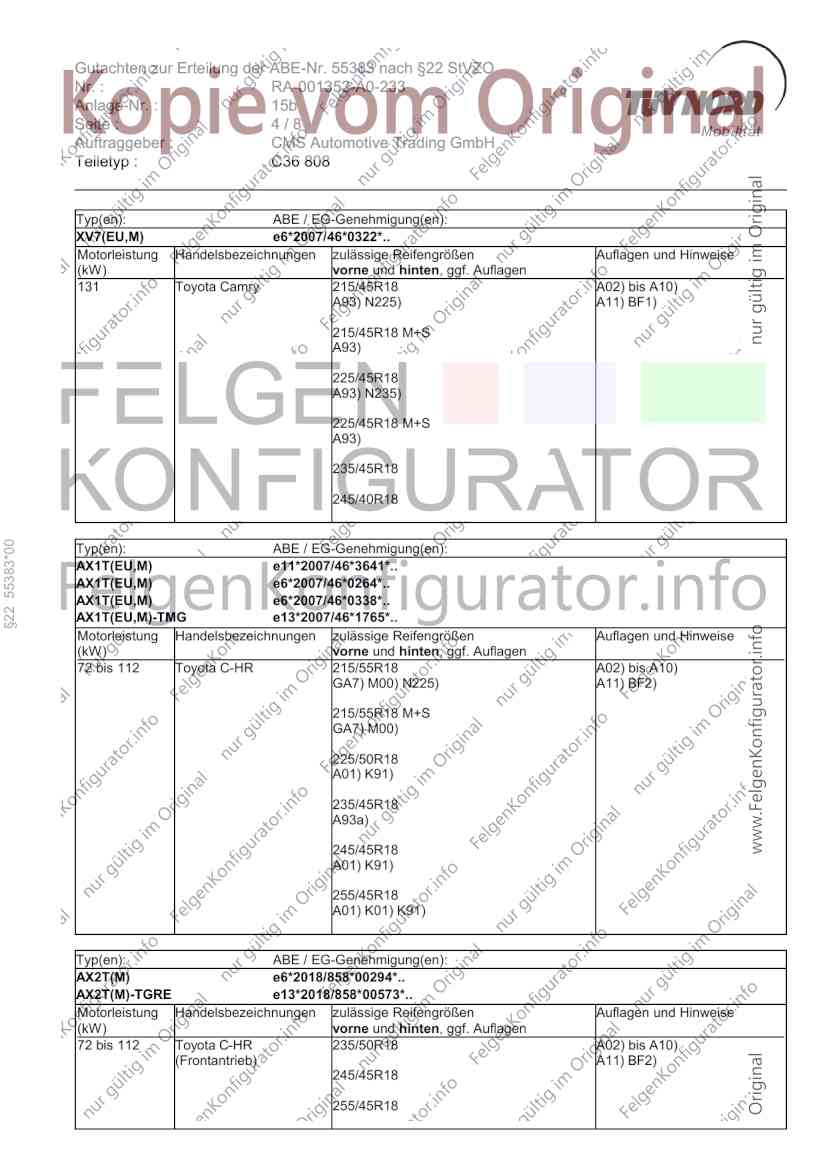

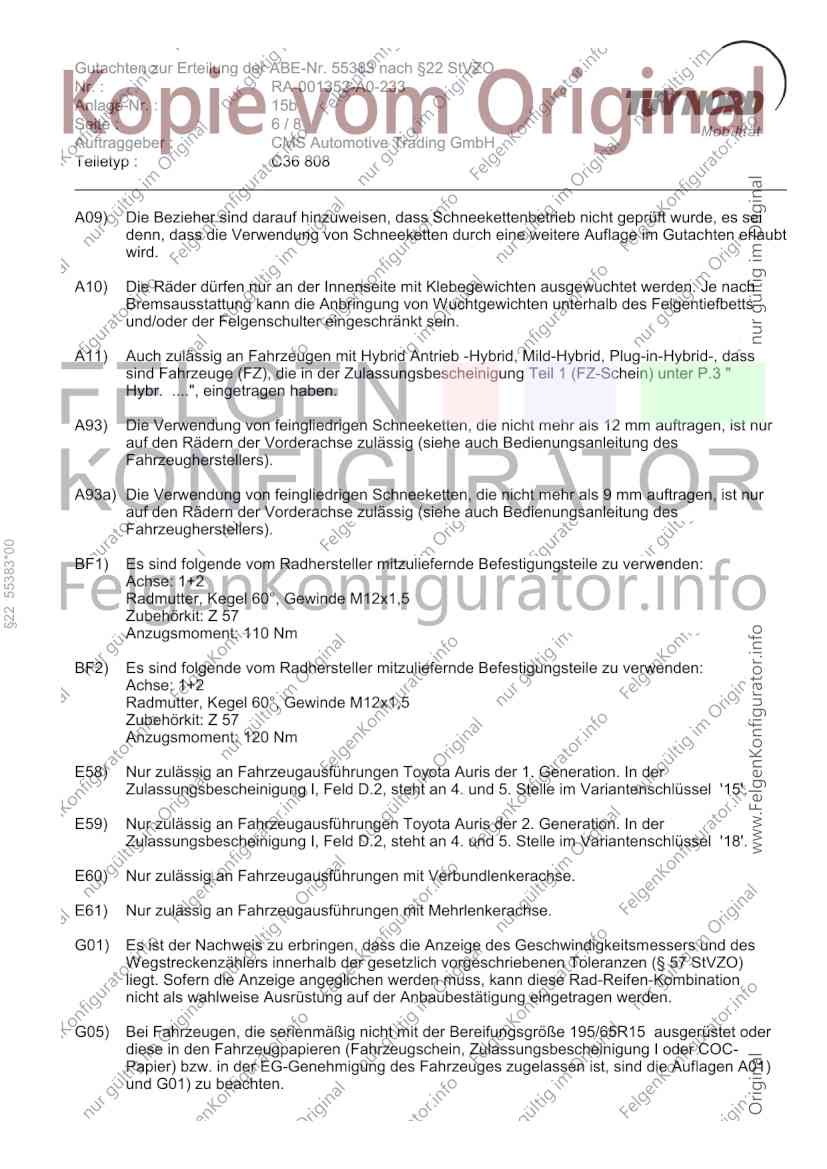

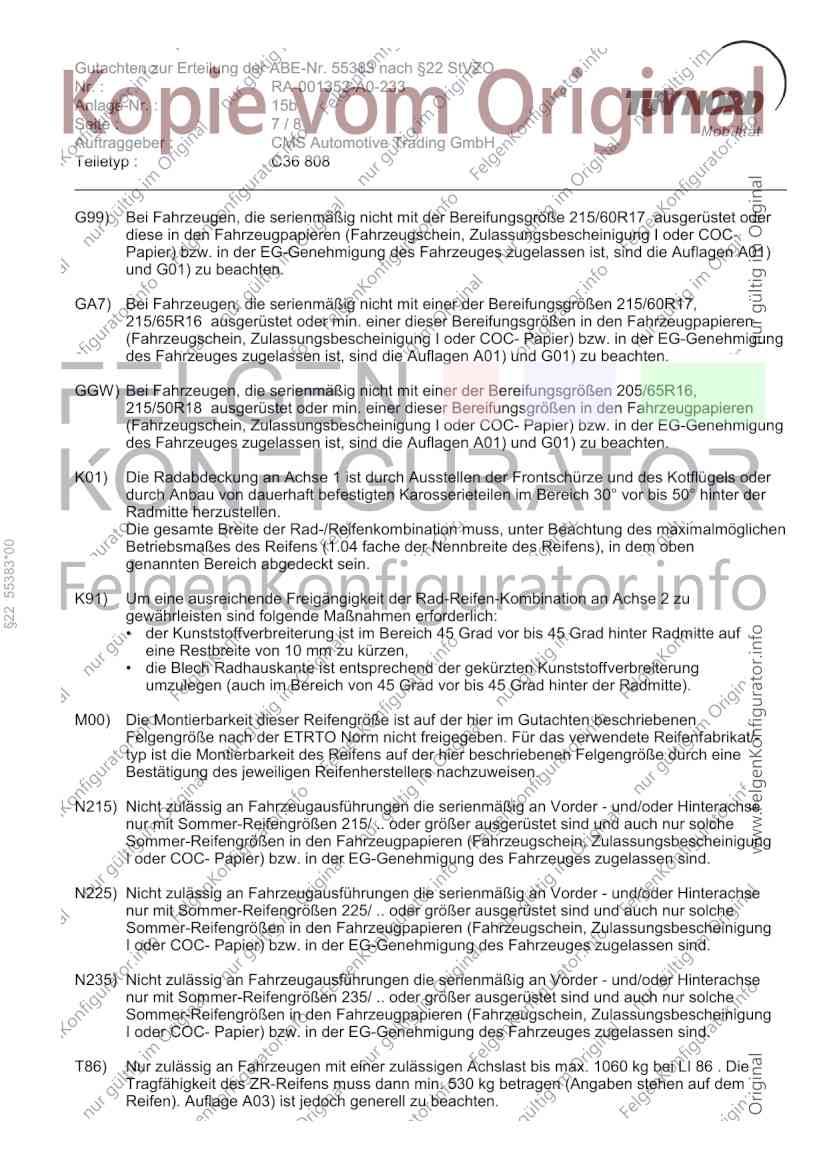

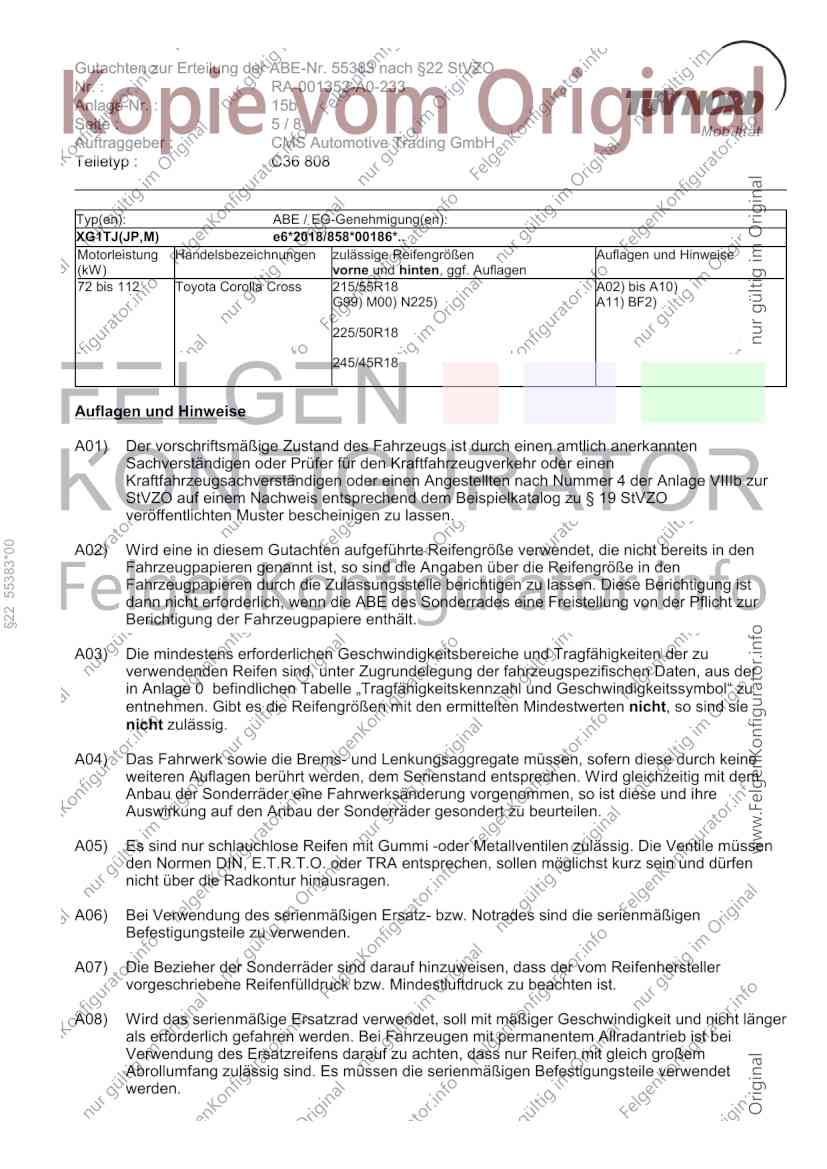

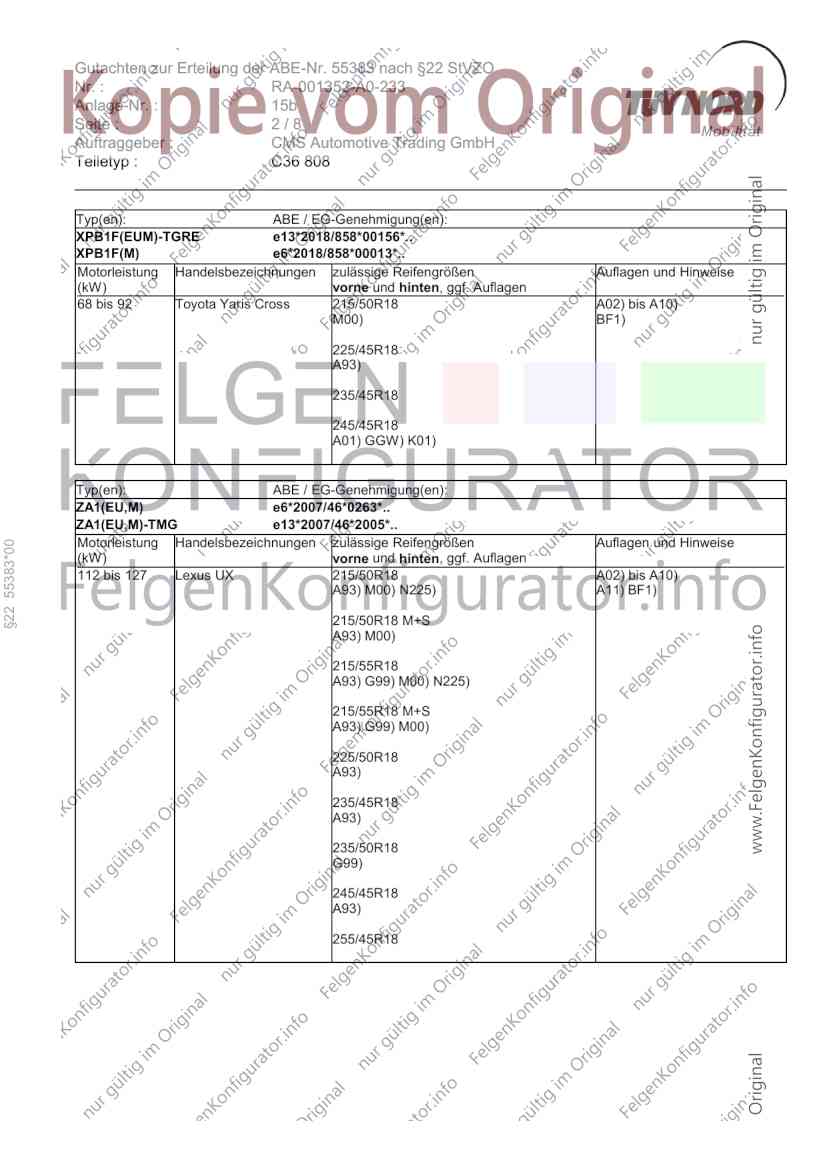

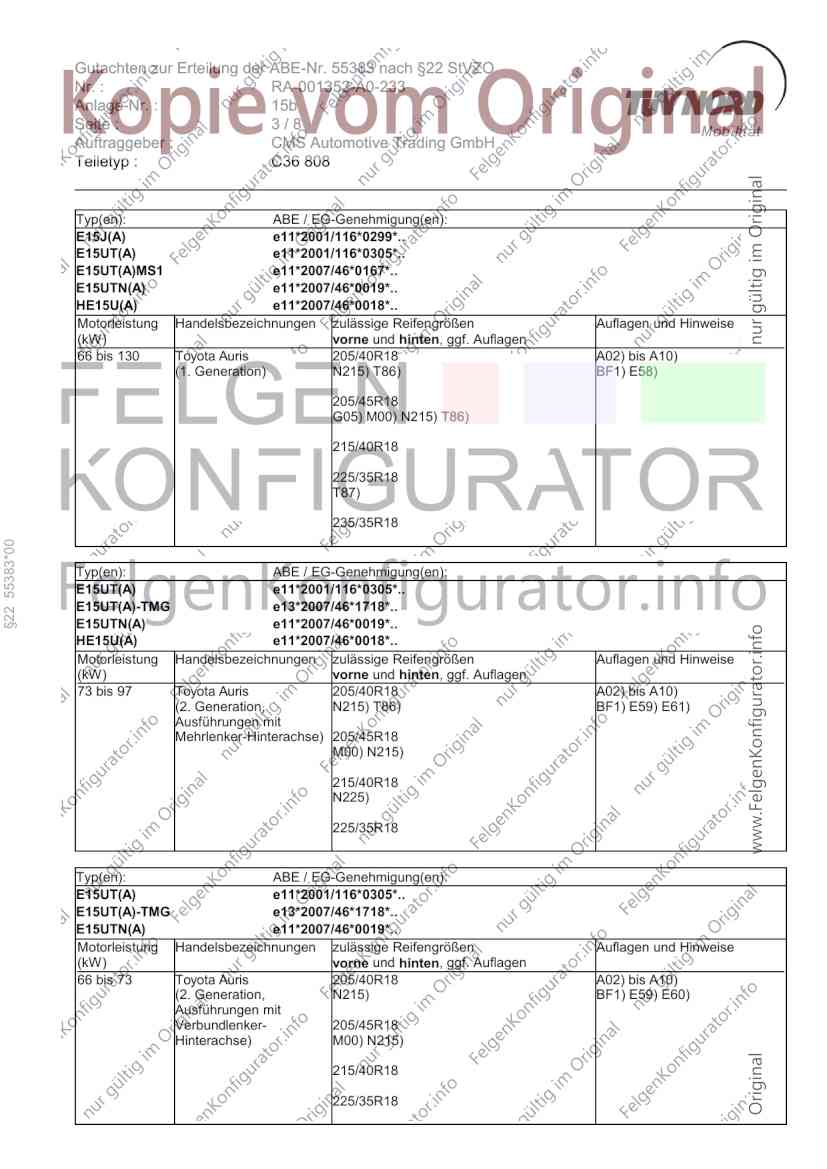

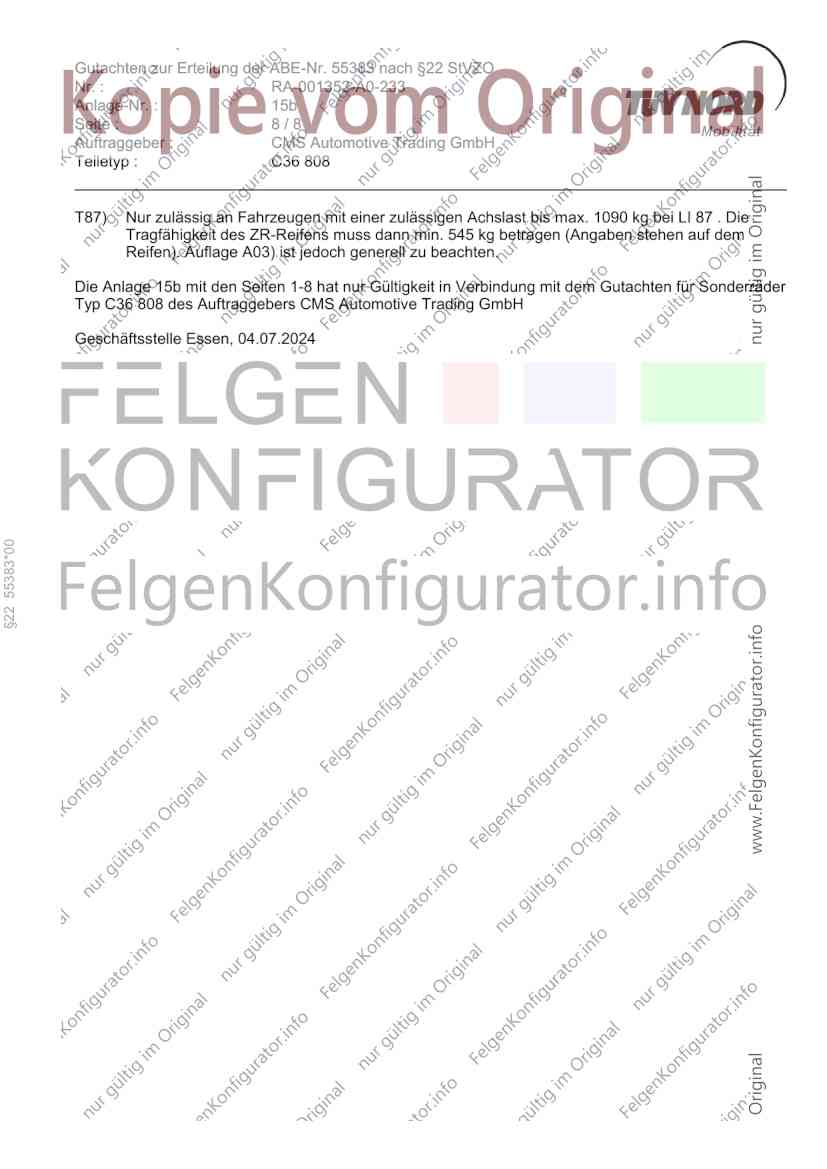

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 1/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 808
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 808 47 10
Radausführungskennz.: CMS 1545/09
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 47 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 55383*00
Zentrierart: Mittenzentrierung
Zentrierring: SR10RK Ø67,1 Ø60,1
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 57 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 57 120 Nm
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 2/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
XPB1F(EUM)-TGRE e13*2018/858*00156*..
XPB1F(M) e6*2018/858*00013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris Cross 215/50R18 A02) bis A10)
M00) BF1)
225/45R18
A93)
235/45R18
245/45R18
A01) GGW) K01)
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 55383*00
(kW) vorne und hinten, ggf. Auflagen
112 bis 127 Lexus UX 215/50R18 A02) bis A10)
A93) M00) N225) A11) BF1)
215/50R18 M+S
A93) M00)
215/55R18
A93) G99) M00) N225)
215/55R18 M+S
A93) G99) M00)
225/50R18
A93)
235/45R18
A93)
235/50R18
G99)
245/45R18
A93)
255/45R18
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 3/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
E15J(A) e11*2001/116*0299*..
E15UT(A) e11*2001/116*0305*..
E15UT(A)MS1 e11*2007/46*0167*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Toyota Auris 205/40R18 A02) bis A10)
(1. Generation) N215) T86) BF1) E58)
205/45R18
G05) M00) N215) T86)
215/40R18
225/35R18
T87)
235/35R18
§22 55383*00
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 97 Toyota Auris 205/40R18 A02) bis A10)
(2. Generation, N215) T86) BF1) E59) E61)
Ausführungen mit
Mehrlenker-Hinterachse) 205/45R18
M00) N215)
215/40R18
N225)
225/35R18
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Auris 205/40R18 A02) bis A10)
(2. Generation, N215) BF1) E59) E60)
Ausführungen mit
Verbundlenker- 205/45R18
Hinterachse) M00) N215)
215/40R18
225/35R18
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 4/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Toyota Camry 215/45R18 A02) bis A10)
A93) N225) A11) BF1)
215/45R18 M+S
A93)
225/45R18
A93) N235)
225/45R18 M+S
A93)
235/45R18
245/40R18
§22 55383*00
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M) e6*2007/46*0264*..
AX1T(EU,M) e6*2007/46*0338*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 215/55R18 A02) bis A10)
GA7) M00) N225) A11) BF2)
215/55R18 M+S
GA7) M00)
225/50R18
A01) K91)
235/45R18
A93a)
245/45R18
A01) K91)
255/45R18
A01) K01) K91)
Typ(en): ABE / EG-Genehmigung(en):
AX2T(M) e6*2018/858*00294*..
AX2T(M)-TGRE e13*2018/858*00573*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 235/50R18 A02) bis A10)
(Frontantrieb) A11) BF2)
245/45R18
255/45R18
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 5/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
XG1TJ(JP,M) e6*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla Cross 215/55R18 A02) bis A10)
G99) M00) N225) A11) BF2)
225/50R18
245/45R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
§22 55383*00
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 6/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
§22 55383*00
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 57
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 57
Anzugsmoment: 120 Nm
E58) Nur zulässig an Fahrzeugausführungen Toyota Auris der 1. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '15'.
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E60) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse.
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 7/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
G99) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GA7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R17,
215/65R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GGW) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/65R16,
215/50R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§22 55383*00
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf
eine Restbreite von 10 mm zu kürzen,
• die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung
umzulegen (auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 15b
Seite : 8/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 15b mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C36 808 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.07.2024
§22 55383*00
