Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 1 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 68R8905
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Hinterachse **)
Radausführung: 68R8905.08
Radausführungskennz.: 68R8905.08
Radgröße: 9Jx18H2-N
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
§22 53630*04
Zentrierart Mittenzentrierung
Zentrierring: 4 Ø82 Ø60.1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr.
53631*05) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50880 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50880 120 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 2 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Typ(en): ABE / EG-Genehmigung(en):
XPA1G(EU,M) e6*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
192 bis 206 Toyota Yaris GR 225/40R18 225/40R18 A02) bis A10)
BF1)
235/35R18 235/35R18 A01) bis A10)
BF1) G01)
245/35R18 245/35R18 A01) bis A10)
BF1) G01)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
XZ1L(EU,M) e6*2007/46*0250*..
§22 53630*04
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
131 Lexus ES 225/45R18 225/45R18 A02) bis A10)
M00) A11) BF1) EF0) N235)
235/45R18 235/45R18 A02) bis A10)
A11) BF1) EF0)
245/40R18 245/40R18 A02) bis A10)
A11) BF1) EF0)
245/45R18 245/45R18 A02) bis A10)
A11) BF1) EF0) G2B)
225/45R18 245/40R18 A02) bis A10)
A11) BF1) EF0) V00)
225/45R18 255/40R18 A01) bis A10)
K04) A11) BF1) EF0) V00)
225/45R18 M+S 245/40R18 M+S A02) bis A10)
A11) BF1) EF0) V00)
225/45R18 M+S 255/40R18 M+S A01) bis A10)
K04) A11) BF1) EF0) V00)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 3 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Typ(en): ABE / EG-Genehmigung(en):
HL10(A) e6*2007/46*0035*..
HS19(A) e6*2001/116*0106*..
L10(A) e6*2007/46*0034*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
133 bis 215 Lexus GS200T, 225/45R18 225/45R18 A02) bis A10)
GS250, GS300, GS300H, A94) M00) A11) BF2) E65) E66) N235)
GS450H 235/40R18 235/40R18 A02) bis A10)
A94) A11) BF2) E65) E66)
235/45R18 235/45R18 A02) bis A10)
A94a) A11) BF2) E65) E66)
245/40R18 245/40R18 A02) bis A10)
A94a) A11) BF2) E65) E66)
225/45R18 245/40R18 A02) bis A10)
§22 53630*04
A94a) A11) BF2) E65) E66) V00)
225/45R18 255/40R18 A01) bis A10)
K04) A11) BF2) E65) E66) V00)
225/45R18 M+S 245/40R18 M+S A02) bis A10)
A94a) A11) BF2) E65) E66) V00)
225/45R18 M+S 255/40R18 M+S A01) bis A10)
K04) A11) BF2) E65) E66) V00)
235/40R18 265/35R18 A01) bis A10)
K04) A11) BF2) E65) E66) V00)
235/40R18 275/35R18 A01) bis A10)
K04) A11) BF2) E65) E66) V00)
235/45R18 265/40R18 A01) bis A10)
K04) A11) BF2) E65) E66) V00)
245/40R18 275/35R18 A01) bis A10)
K04) A11) BF2) E65) E66) V00)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 4 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Typ(en): ABE / EG-Genehmigung(en):
HS19(A) e6*2001/116*0106*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
183 bis 255 Lexus GS300, GS430, 225/45R18 225/45R18 A02) bis A10)
GS460, GS450H M00) A11) BF1) E64) N235)
235/40R18 235/40R18 A02) bis A10)
A11) BF1) E64) N245)
245/40R18 245/40R18 A02) bis A10)
A11) BF1) E64)
225/45R18 245/40R18 A02) bis A10)
A11) BF1) E64) V00)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
§22 53630*04
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
110 bis 153 Lexus IS200D, IS220D, 215/40R18 215/40R18 A02) bis A10)
IS250, IS250C M00) BF1) E68) G7D) N225)
(Stufenheck, Cabrio) 225/40R18 225/40R18 A02) bis A10)
N235) BF1) E68)
245/35R18 245/35R18 A02) bis A10)
N255) BF1) E68) G7D)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
XE2(A) e6*2007/46*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
133 bis 180 Lexus IS200T, IS250, 225/40R18 225/40R18 A02) bis A10)
IS300H A11) BF1) E69)
235/35R18 235/35R18 A01) bis A10)
K04) A11) BF1) E69)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 5 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Typ(en): ABE / EG-Genehmigung(en):
XC1 (EU, M) e11*2007/46*2883*..
XC1(EU,M) e6*2007/46*0336*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
133 bis 180 Lexus RC200T, 225/45R18 225/45R18 A02) bis A10)
RC300, RC300H A94) M00) A11) BF2) EF0) N235)
225/45R18 M+S 225/45R18 M+S A02) bis A10)
A94) M00) A11) BF2) EF0)
235/40R18 235/40R18 A02) bis A10)
A94) A11) BF2) EF0)
235/45R18 235/45R18 A02) bis A10)
A94) A11) BF2) EF0) G2C)
245/40R18 245/40R18 A01) bis A10)
A94) A11) BF2) EF0)
235/45R18 265/40R18 A01) bis A10)
§22 53630*04
K04) A11) BF2) EF0) G2C) V00)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
112 bis 127 Lexus UX 235/45R18 235/45R18 A02) bis A10)
A11) BF1)
245/45R18 245/45R18 A01) bis A10)
K04) A11) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 6 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
73 bis 97 Toyota Auris 215/40R18 215/40R18 A01) bis A10)
(2. Generation, K04) K28) M00) BF1) E59) E61) N225)
Ausführungen mit HL 225/35R18 HL 225/35R18 A01) bis A10)
Mehrlenker-Hinterachse) K04) K28) BF1) E59) E61)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
§22 53630*04
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET40
131 Toyota Camry 225/45R18 225/45R18 A01) bis A10)
K04) M00) A11) BF1) N235)
225/45R18 M+S 225/45R18 M+S A01) bis A10)
K04) M00) A11) BF1)
235/45R18 235/45R18 A01) bis A10)
K04) A11) BF1)
245/40R18 245/40R18 A01) bis A10)
K02) A11) BF1)
Die Verwendung des Rades 68R8905, 68R8905.08 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8805, 68R8805.08 (KBA-Nr. 53631*05) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a

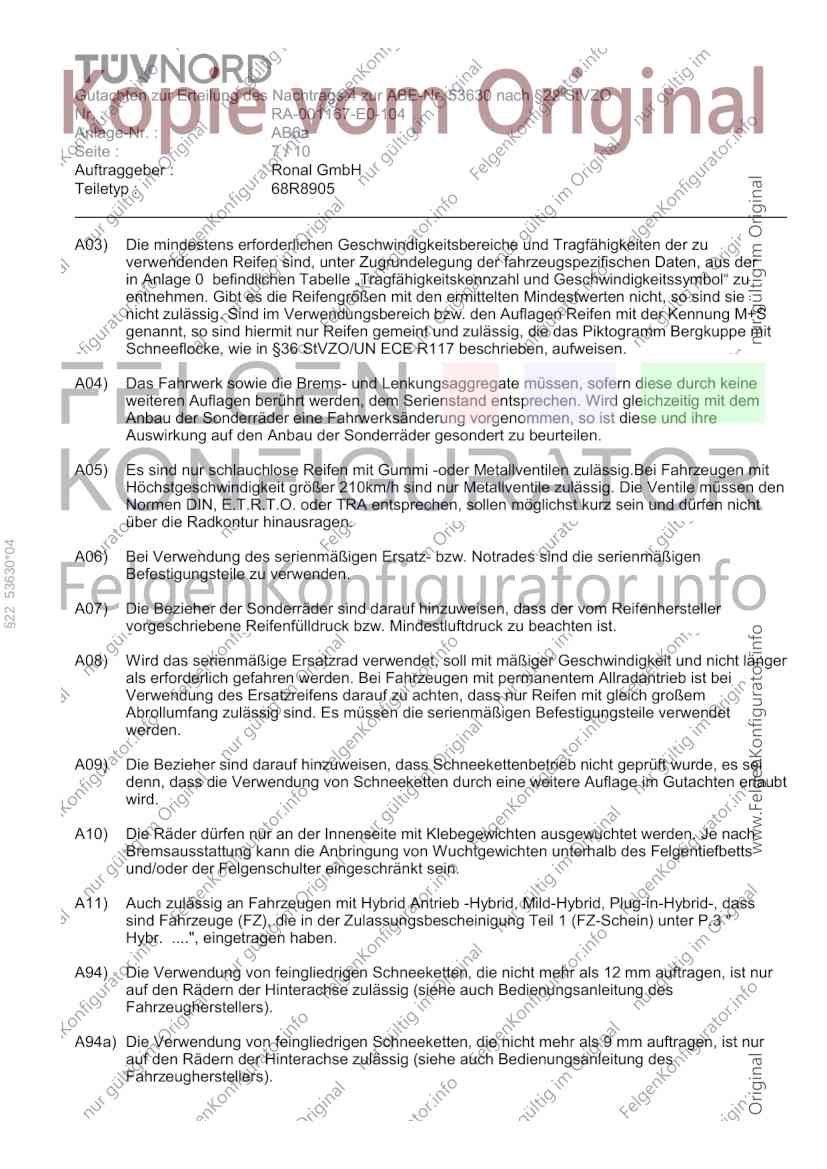

Seite : 7 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
§22 53630*04
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a

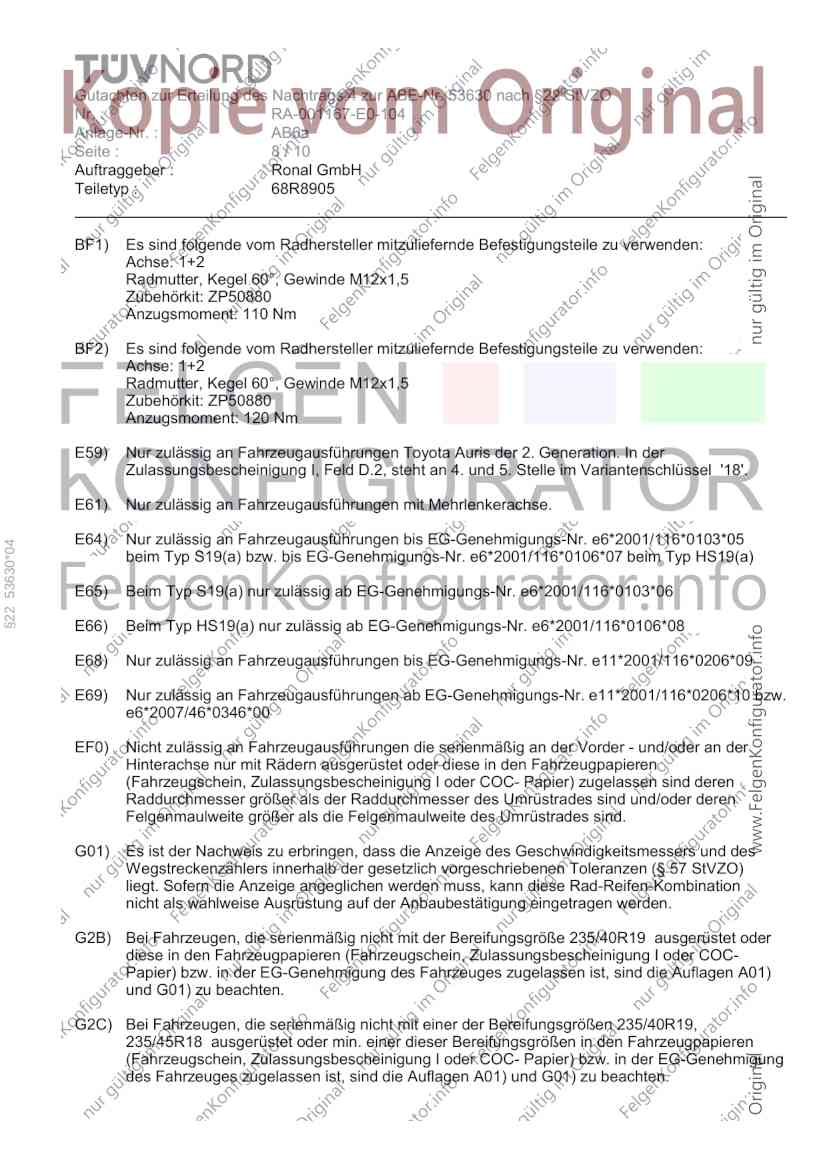

Seite : 8 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50880
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50880
Anzugsmoment: 120 Nm
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
E64) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0103*05
§22 53630*04
beim Typ S19(a) bzw. bis EG-Genehmigungs-Nr. e6*2001/116*0106*07 beim Typ HS19(a)
E65) Beim Typ S19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0103*06
E66) Beim Typ HS19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0106*08
E68) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e11*2001/116*0206*09
E69) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e11*2001/116*0206*10 bzw.
e6*2007/46*0346*00
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a

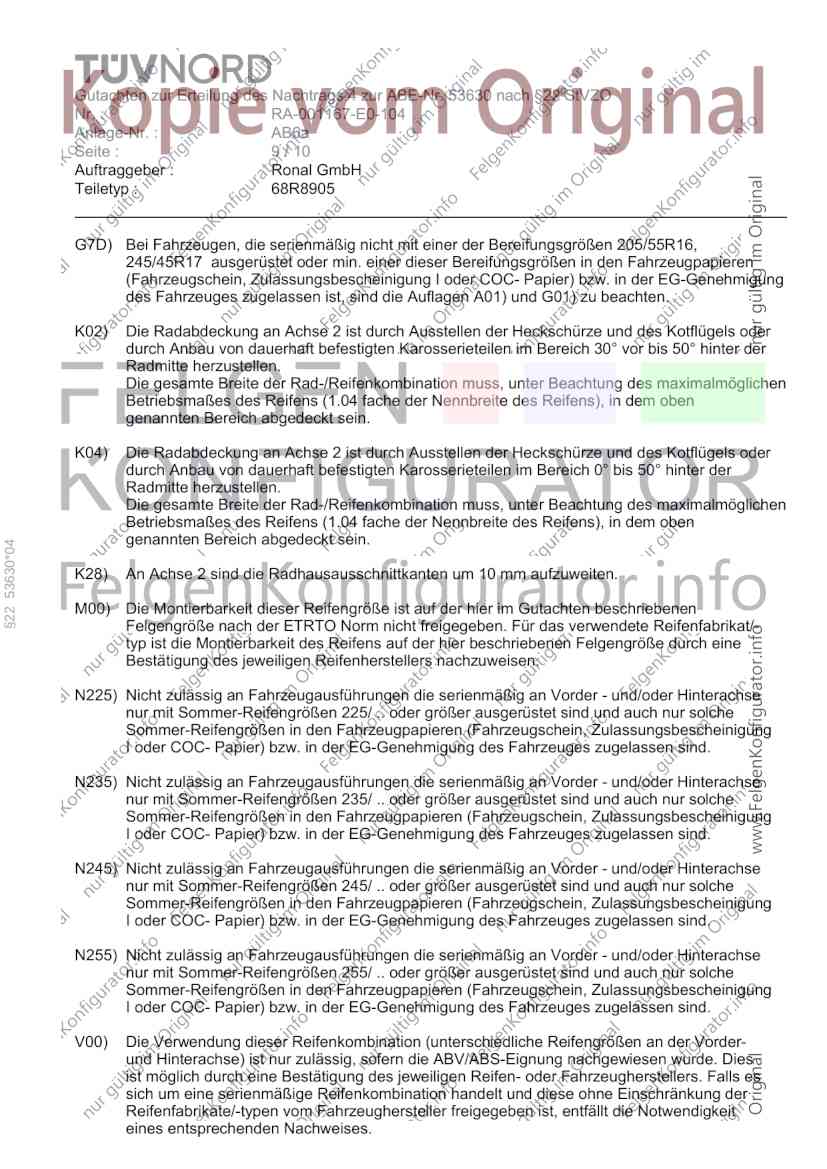

Seite : 9 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
G7D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R16,
245/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§22 53630*04
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53630 nach §22 StVZO
Nr. : RA-001167-E0-104
Anlage-Nr. : AB6a
Seite : 10 / 10
Auftraggeber : Ronal GmbH
Teiletyp : 68R8905
Die Anlage AB6a mit den Seiten 1-10 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 68R8905 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 09.12.2025
§22 53630*04
