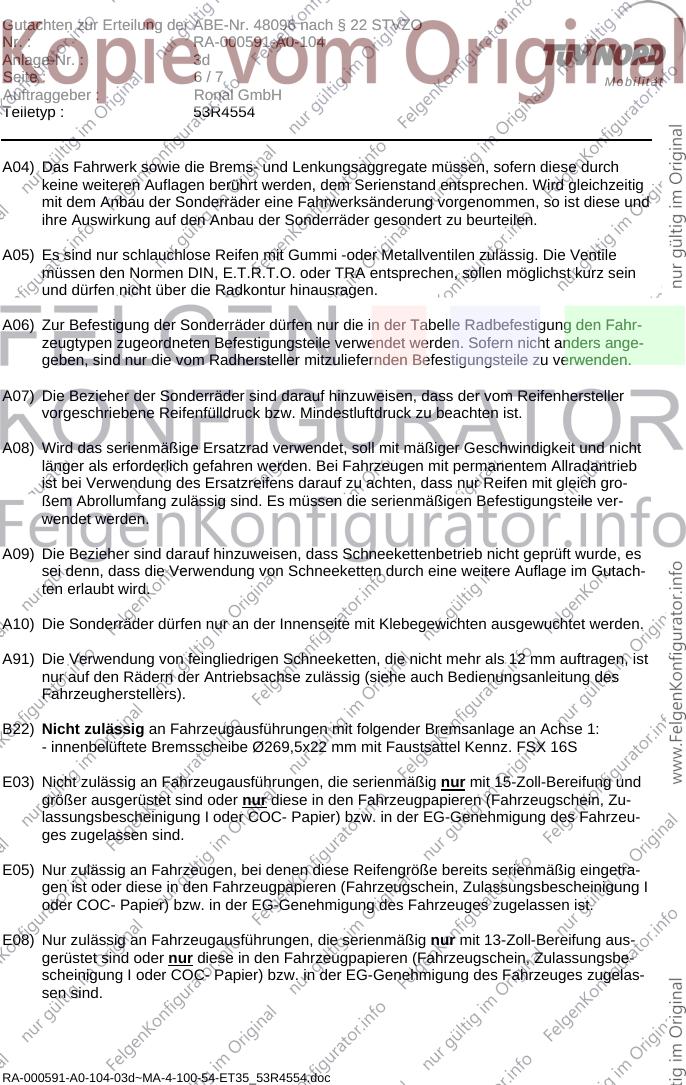

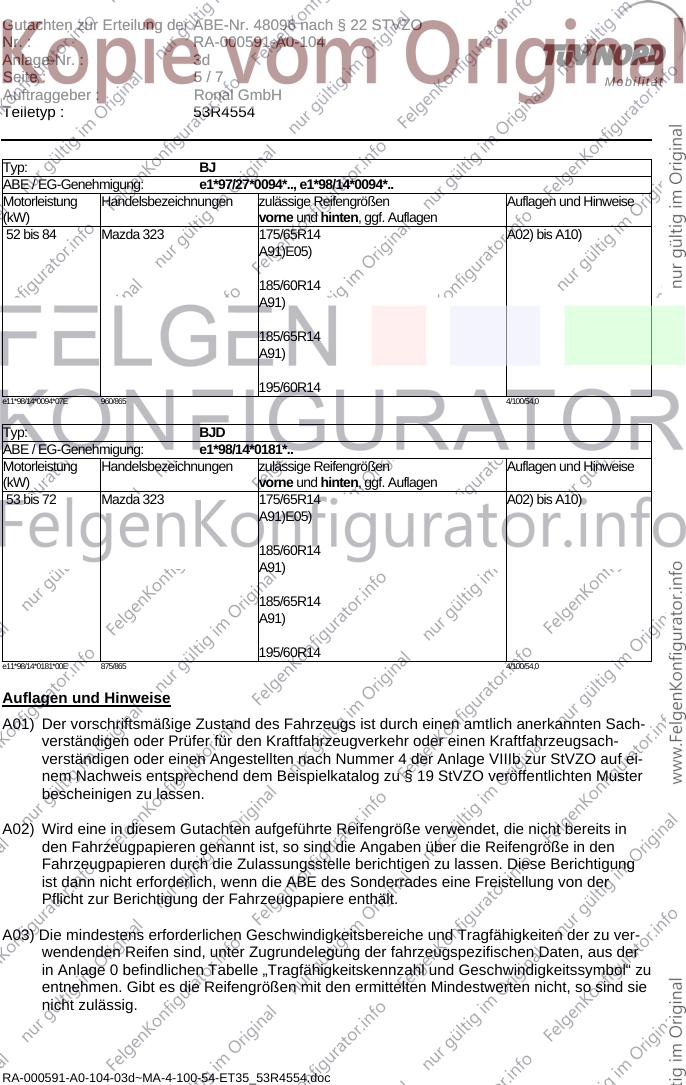

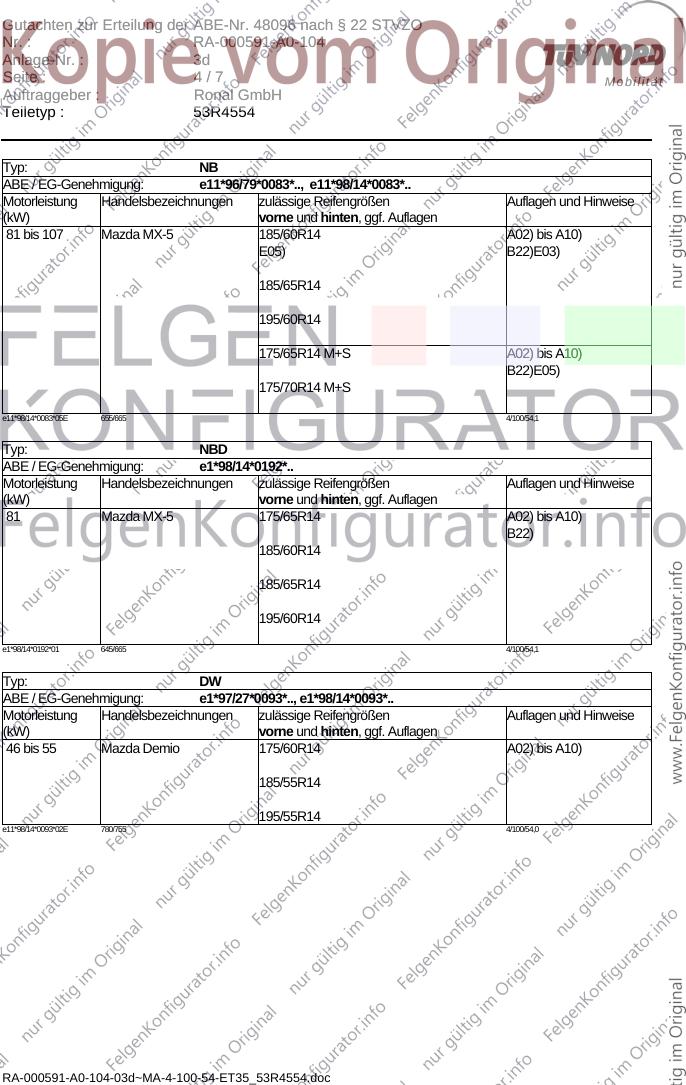

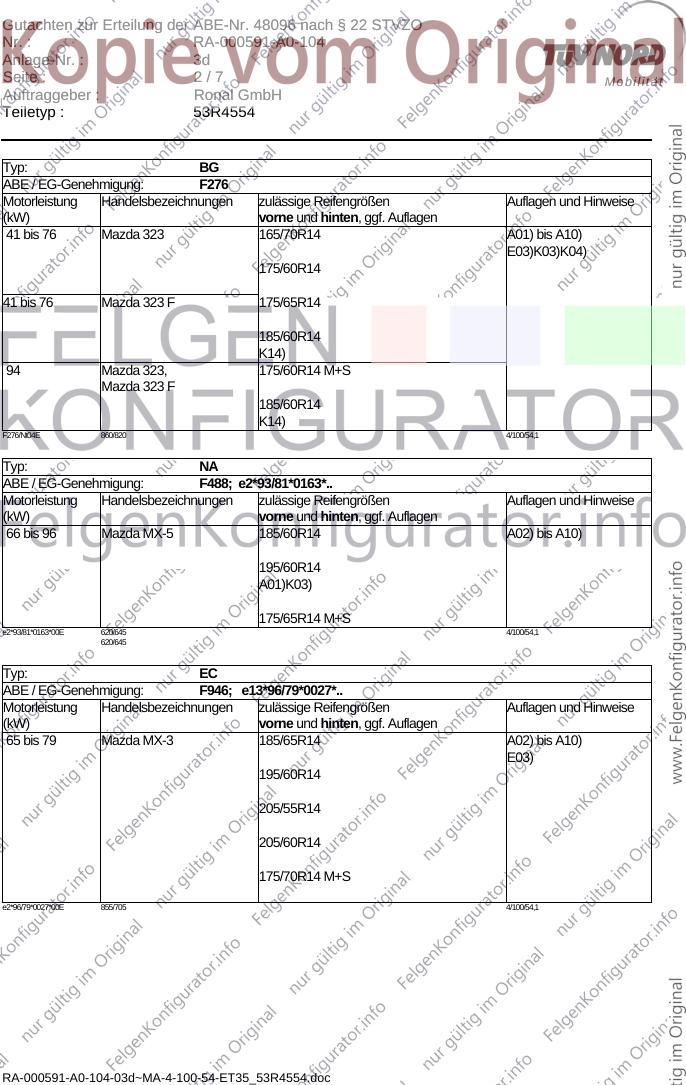

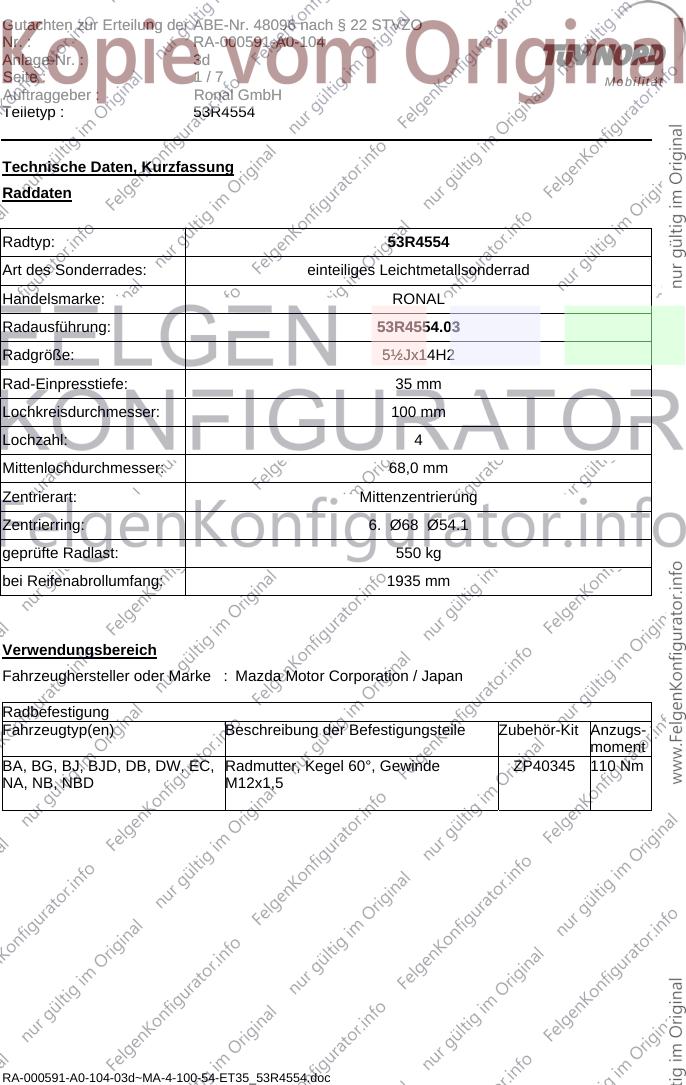

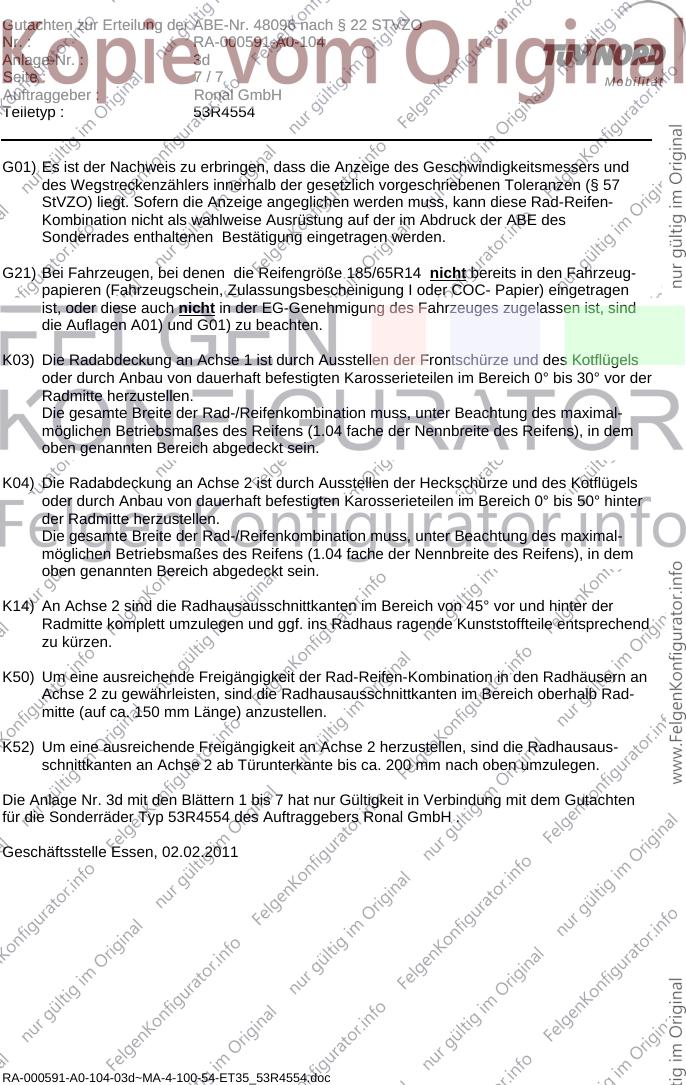

Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 1/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Mazda Motor Corporation / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BA, BG, BJ, BJD, DB, DW, EC, Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
NA, NB, NBD M12x1,5
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 2/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: BG
ABE / EG-Genehmigung: F276
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
41 bis 76 Mazda 323 165/70R14 A01) bis A10)
E03)K03)K04)
175/60R14
41 bis 76 Mazda 323 F 175/65R14
185/60R14
K14)
94 Mazda 323, 175/60R14 M+S
Mazda 323 F
185/60R14
K14)
F276/Nt04E 860/820 4/100/54,1
Typ: NA
ABE / EG-Genehmigung: F488; e2*93/81*0163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mazda MX-5 185/60R14 A02) bis A10)
195/60R14
A01)K03)
175/65R14 M+S
e2*93/81*0163*00E 620/645 4/100/54,1
620/645
Typ: EC
ABE / EG-Genehmigung: F946; e13*96/79*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 79 Mazda MX-3 185/65R14 A02) bis A10)
E03)
195/60R14
205/55R14
205/60R14
175/70R14 M+S
e2*96/79*0027*00E 855/705 4/100/54,1
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 3/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: DB
ABE / EG-Genehmigung: F706
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
39 bis 53 Mazda 121 175/60R14 A02) bis A10)
185/60R14
A01)K52)
195/55R14
A01)K52)
F706/Nt03E 700/695 4/100/54,1
Typ: BA
ABE / EG-Genehmigung: G878; e13*96/27*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 84 Mazda 323, 175/60R14 A02) bis A10)
Mazda 323 S, E08)
Mazda 323 C,
Mazda 323 P 175/65R14
(Serie 13Zoll oder 14Zoll mit
175/65R14 oder 185/60R14
185/65R14 )
185/65R14
G21)
195/55R14
A01)K50)
195/60R14
A01)G21)K50)
65 bis 84 Mazda 323, 185/60R14
Mazda 323 F
(Serie 185/65R14 ww. 185/65R14
195/55R15)
195/60R14
G878/NT05 950/830 4/100/54,1
e13*96/27*0023*04 945/820
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 4/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: NB
ABE / EG-Genehmigung: e11*96/79*0083*.., e11*98/14*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda MX-5 185/60R14 A02) bis A10)
E05) B22)E03)
185/65R14
195/60R14
175/65R14 M+S A02) bis A10)
B22)E05)
175/70R14 M+S
e11*98/14*0083*05E 655/665 4/100/54,1
Typ: NBD
ABE / EG-Genehmigung: e1*98/14*0192*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 Mazda MX-5 175/65R14 A02) bis A10)
B22)
185/60R14
185/65R14
195/60R14
e1*98/14*0192*01 645/665 4/100/54,1
Typ: DW
ABE / EG-Genehmigung: e1*97/27*0093*.., e1*98/14*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 55 Mazda Demio 175/60R14 A02) bis A10)
185/55R14
195/55R14
e11*98/14*0093*02E 780/755 4/100/54,0
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 5/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: BJ
ABE / EG-Genehmigung: e1*97/27*0094*.., e1*98/14*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 84 Mazda 323 175/65R14 A02) bis A10)
A91)E05)
185/60R14
A91)
185/65R14
A91)
195/60R14
e11*98/14*0094*07E 960/865 4/100/54,0
Typ: BJD
ABE / EG-Genehmigung: e1*98/14*0181*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 72 Mazda 323 175/65R14 A02) bis A10)
A91)E05)
185/60R14
A91)
185/65R14
A91)
195/60R14
e11*98/14*0181*00E 875/865 4/100/54,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 6/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B22) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- innenbelüftete Bremsscheibe Ø269,5x22 mm mit Faustsattel Kennz. FSX 16S
E03) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig eingetra-
gen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist.
E08) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 13-Zoll-Bereifung aus-
gerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelas-
sen sind.
RA-000591-A0-104-03d~MA-4-100-54-ET35_53R4554.doc
Gutachten zur Erteilung der ABE-Nr. 48096 nach § 22 STVZO
Nr. : RA-000591-A0-104
Anlage-Nr. : 3d
Seite : 7/7 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G21) Bei Fahrzeugen, bei denen die Reifengröße 185/65R14 nicht bereits in den Fahrzeug-
papieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) eingetragen
ist, oder diese auch nicht in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind
die Auflagen A01) und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K50) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination in den Radhäusern an
Achse 2 zu gewährleisten, sind die Radhausausschnittkanten im Bereich oberhalb Rad-
mitte (auf ca. 150 mm Länge) anzustellen.
K52) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind die Radhausaus-
schnittkanten an Achse 2 ab Türunterkante bis ca. 200 mm nach oben umzulegen.
Die Anlage Nr. 3d mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 02.02.2011
