Gutachten 366-0017-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49362
ANLAGE: 5 MAZDA Radtyp: OSIL
Hersteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

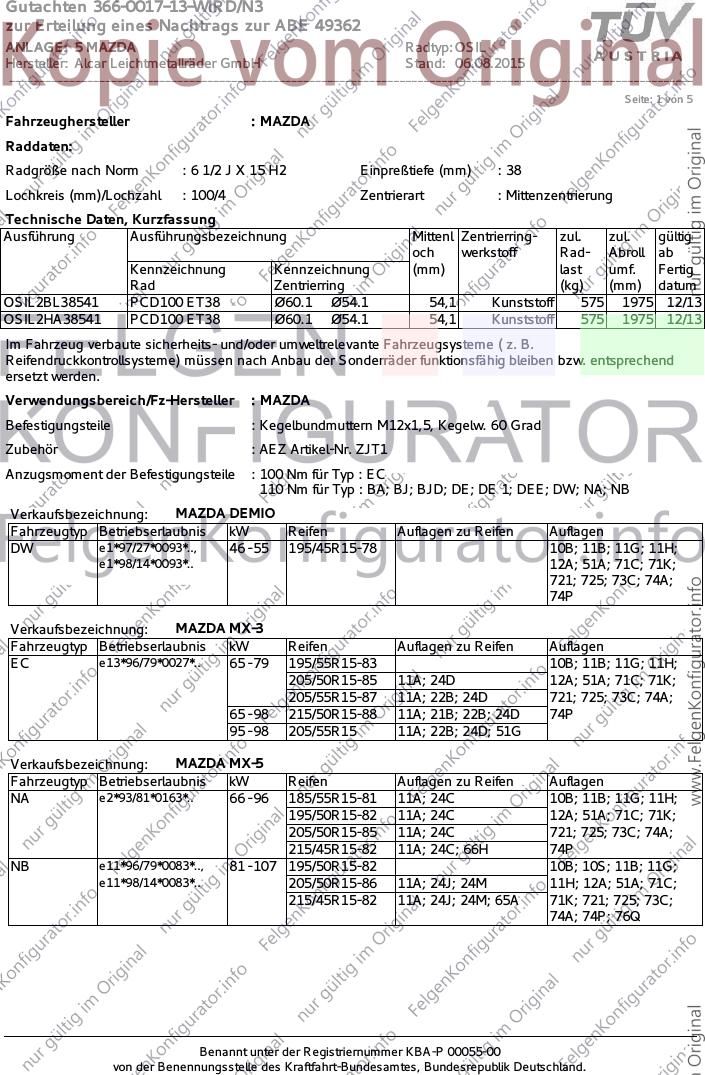

Seite: 1 von 5
Fahrzeughersteller : MAZDA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OSIL2BL38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 12/13
OSIL2HA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 12/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT1
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : EC
110 Nm für Typ : BA; BJ; BJD; DE; DE 1; DEE; DW; NA; NB
Verkaufsbezeichnung: MAZDA DEMIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DW e1*97/27*0093*.., 46 - 55 195/45R15-78 10B; 11B; 11G; 11H;
e1*98/14*0093*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA MX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EC e13*96/79*0027*.. 65 - 79 195/55R15-83 10B; 11B; 11G; 11H;
205/50R15-85 11A; 24D 12A; 51A; 71C; 71K;
205/55R15-87 11A; 22B; 24D 721; 725; 73C; 74A;
65 - 98 215/50R15-88 11A; 21B; 22B; 24D 74P
95 - 98 205/55R15 11A; 22B; 24D; 51G
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NA e2*93/81*0163*.. 66 - 96 185/55R15-81 11A; 24C 10B; 11B; 11G; 11H;
195/50R15-82 11A; 24C 12A; 51A; 71C; 71K;
205/50R15-85 11A; 24C 721; 725; 73C; 74A;
215/45R15-82 11A; 24C; 66H 74P
NB e11*96/79*0083*.., 81 - 107 195/50R15-82 10B; 10S; 11B; 11G;
e11*98/14*0083*.. 205/50R15-86 11A; 24J; 24M 11H; 12A; 51A; 71C;
215/45R15-82 11A; 24J; 24M; 65A 71K; 721; 725; 73C;
74A; 74P; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49362
ANLAGE: 5 MAZDA Radtyp: OSIL
Hersteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: MAZDA 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e13*2001/116*0254*.. 50 - 76 185/55R15 82 11A; 24J; 24M Schrägheck;
DE 1 e13*2001/116*0255*.. 195/50R15 82 11A; 24J; 24M Frontantrieb;
DEE e13*2007/46*1070*.. 205/45R15 81 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21P; 24D; 24J 12A; 51A; 7AS; 71C;
71K; 721; 725; 73C;
74A; 74P; 76Q
Verkaufsbezeichnung: MAZDA 323
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e13*96/27*0023*.. 52 - 65 195/50R15-82 11A; 22B; 24M Mazda 323P;
195/55R15-84 11A; 22B; 24M 10B; 11B; 11G; 11H;
215/45R15-82 11A; 22B; 24M; 65A 12A; 51A; 71C; 71K;
54 - 65 185/55R15-81 11A; 22B; 5DV 721; 725; 73C; 74A;
74P
BA e13*96/27*0023*.., 65 - 84 185/55R15-81 5DV Mazda 323F;
G878 195/50R15-82 10B; 11B; 11G; 11H;
195/55R15-84 12A; 51A; 71C; 71K;
215/45R15-82 65A 721; 725; 73C; 74A;
74P
BA e13*96/27*0023*.., 52 - 84 195/50R15-82 11A; 22B Mazda 323C/S;
G878 195/55R15-84 11A; 22B 10B; 11B; 11G; 11H;
215/45R15-82 11A; 22B; 65A 12A; 51A; 71C; 71K;
54 - 84 185/55R15-81 Ottomotor; 5DV 721; 725; 73C; 74A;
74P
BJ e1*97/27*0094*.., 52 - 96 195/50R15-82 nicht 74kW Diesel; 11A; Stufenheck;
e1*98/14*0094*.. 21B; 22B; 5DK 10B; 11B; 11G; 11H;
BJD e1*98/14*0181*.. 195/55R15-84 11A; 21B; 22B 12A; 51A; 71C; 71K;
205/50R15-85 11A; 21B; 22B; 22F; 721; 725; 73C; 74A;
24J; 24M 74P; 76Q
215/45R15 84 11A; 21B; 22B; 24J;
24M; 65A
BJ e1*97/27*0094*.., 52 - 96 195/50R15-82 nicht 74kW Diesel; 11A; Schrägheck;
e1*98/14*0094*.. 21B; 22B; 24M; 5DK 10B; 11B; 11G; 11H;
BJD e1*98/14*0181*.. 195/55R15-84 11A; 21B; 22B; 24M 12A; 51A; 71C; 71K;
205/50R15-85 11A; 21B; 22B; 22F; 721; 725; 73C; 74A;
24D; 24J 74P; 76Q
215/45R15 84 11A; 21B; 22B; 24D;
24J; 65A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49362
ANLAGE: 5 MAZDA Radtyp: OSIL
Hersteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

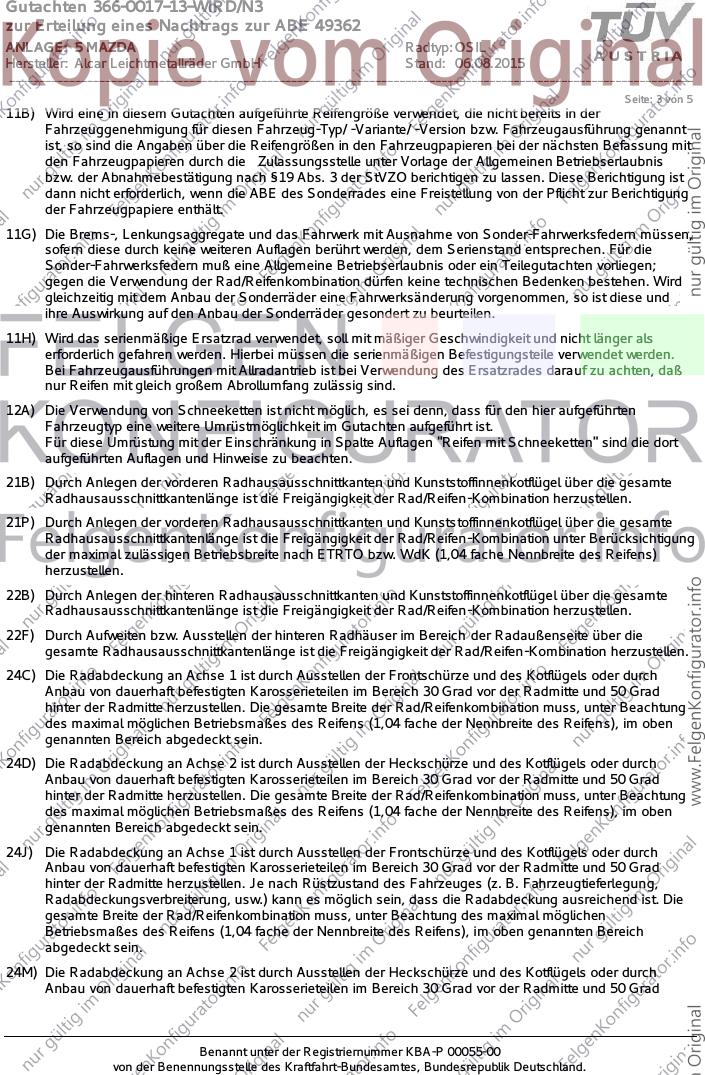

Seite: 3 von 5
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49362
ANLAGE: 5 MAZDA Radtyp: OSIL
Hersteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

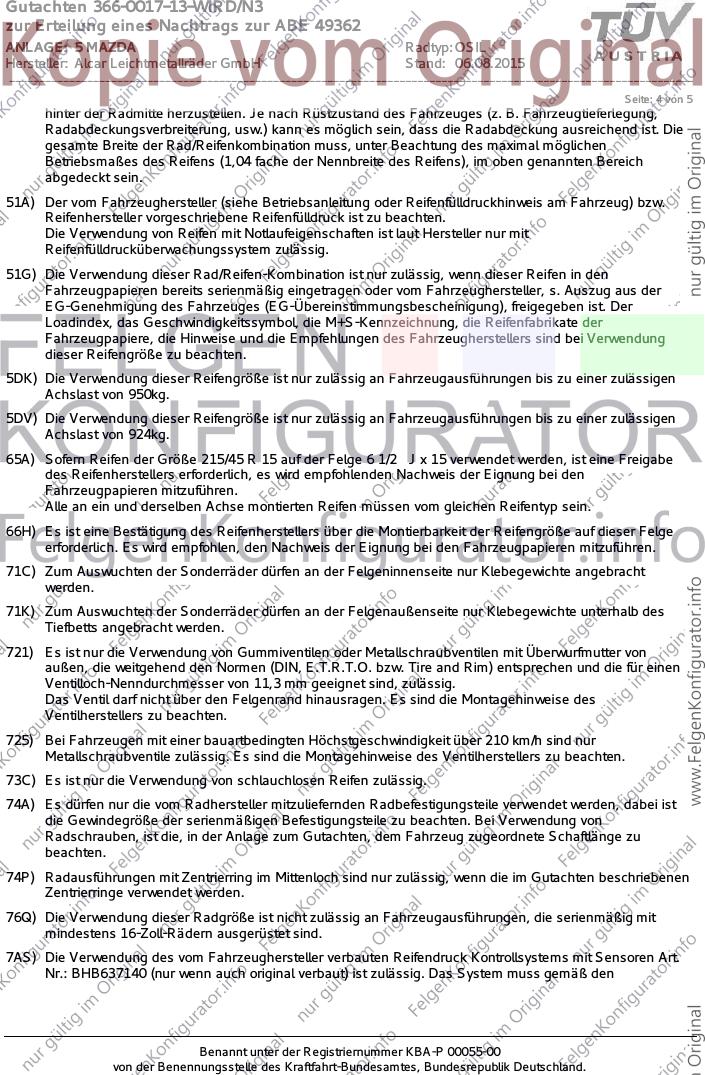

Seite: 4 von 5
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
65A) Sofern Reifen der Größe 215/45 R 15 auf der Felge 6 1/2 J x 15 verwendet werden, ist eine Freigabe
des Reifenherstellers erforderlich, es wird empfohlenden Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66H) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
7AS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BHB637140 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49362
ANLAGE: 5 MAZDA Radtyp: OSIL
Hersteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
