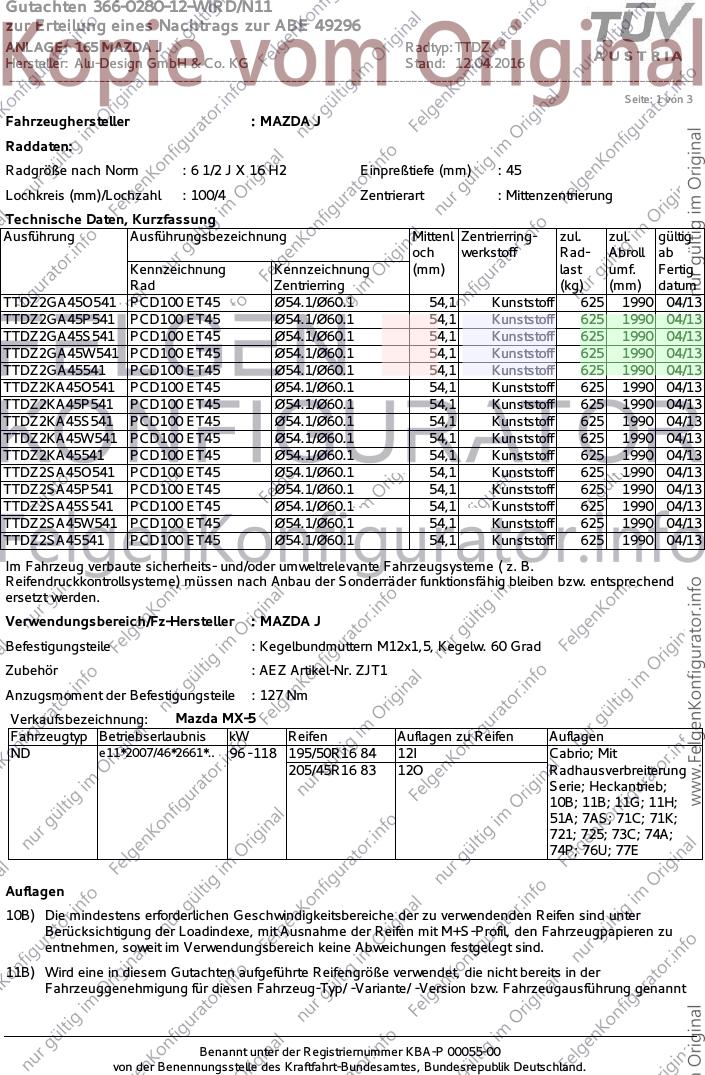

Gutachten 366-0280-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49296
ANLAGE: 165 MAZDA J Radtyp: TTDZ
Hersteller: Alu-Design GmbH & Co. KG Stand: 12.04.2016
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : MAZDA J
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDZ2GA45O541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2GA45P541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2GA45S541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2GA45W541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2GA45541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2KA45O541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2KA45P541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2KA45S541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2KA45W541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2KA45541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2SA45O541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2SA45P541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2SA45S541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2SA45W541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
TTDZ2SA45541 PCD100 ET45 Ø54.1/Ø60.1 54,1 Kunststoff 625 1990 04/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : MAZDA J
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT1
Anzugsmoment der Befestigungsteile : 127 Nm
Verkaufsbezeichnung: Mazda MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ND e11*2007/46*2661*.. 96 - 118 195/50R16 84 12I Cabrio; Mit
205/45R16 83 12O Radhausverbreiterung
Serie; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7AS; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0280-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49296
ANLAGE: 165 MAZDA J Radtyp: TTDZ
Hersteller: Alu-Design GmbH & Co. KG Stand: 12.04.2016
__________________________________________________________________________________________________________________
Seite: 2 von 3
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0280-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49296
ANLAGE: 165 MAZDA J Radtyp: TTDZ
Hersteller: Alu-Design GmbH & Co. KG Stand: 12.04.2016
__________________________________________________________________________________________________________________
Seite: 3 von 3
7AS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BHB637140 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
