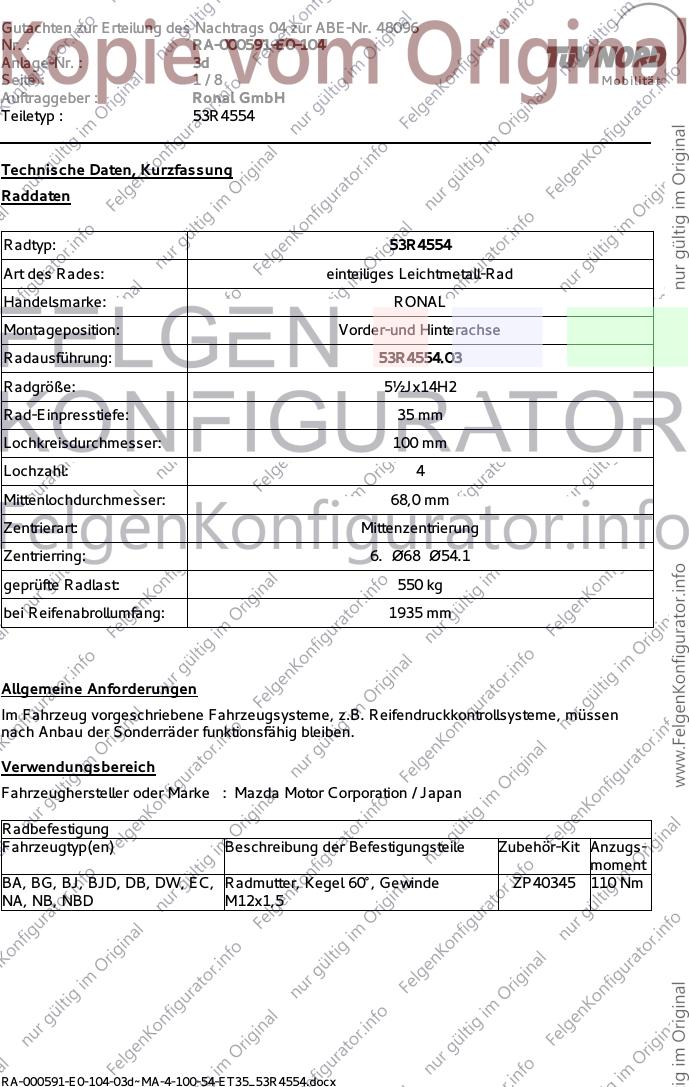

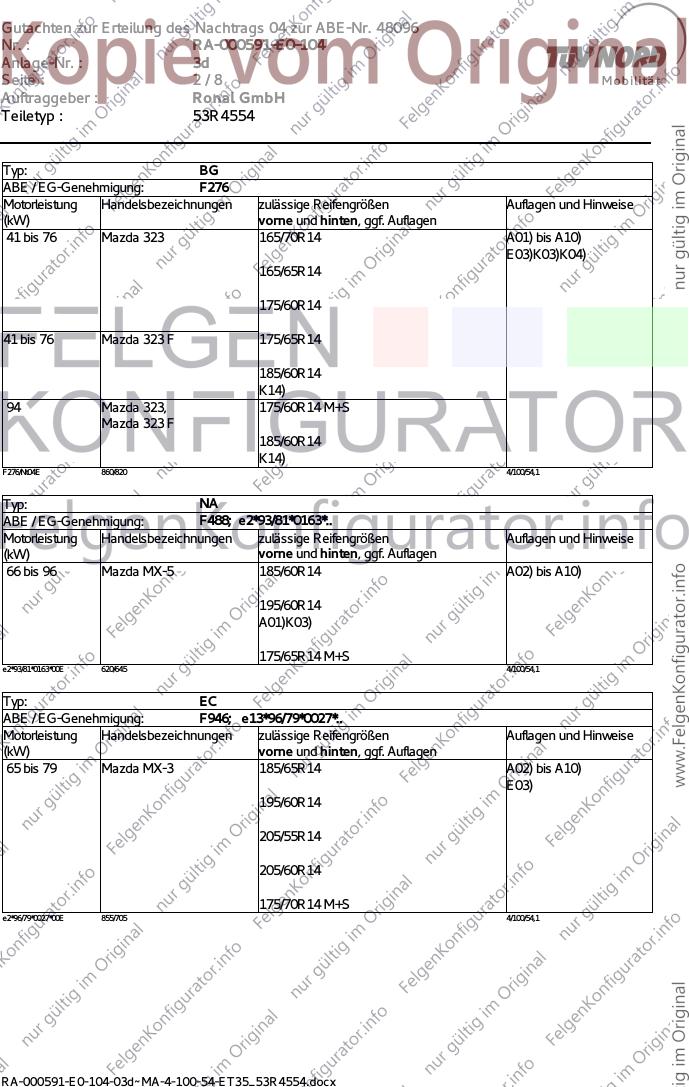

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mazda Motor Corporation / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BA, BG, BJ, BJD, DB, DW, EC, Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
NA, NB, NBD M12x1,5
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: BG
ABE / EG-Genehmigung: F276
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
41 bis 76 Mazda 323 165/70R14 A01) bis A10)
E03)K03)K04)
165/65R14
175/60R14
41 bis 76 Mazda 323 F 175/65R14
185/60R14
K14)
94 Mazda 323, 175/60R14 M+S
Mazda 323 F
185/60R14
K14)
F276/Nt04E 860/820 4/100/54,1
Typ: NA
ABE / EG-Genehmigung: F488; e2*93/81*0163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mazda MX-5 185/60R14 A02) bis A10)
195/60R14
A01)K03)
175/65R14 M+S
e2*93/81*0163*00E 620/645 4/100/54,1
Typ: EC
ABE / EG-Genehmigung: F946; e13*96/79*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 79 Mazda MX-3 185/65R14 A02) bis A10)
E03)
195/60R14
205/55R14
205/60R14
175/70R14 M+S
e2*96/79*0027*00E 855/705 4/100/54,1
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: DB
ABE / EG-Genehmigung: F706
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
39 bis 53 Mazda 121 165/65R14 A02) bis A10)
175/60R14
185/60R14
A01)K52)
195/55R14
A01)K52)
F706/Nt03E 700/695 4/100/54,1
Typ: BA
ABE / EG-Genehmigung: G878; e13*96/27*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 84 Mazda 323, 175/60R14 A02) bis A10)
Mazda 323 S, E08)
Mazda 323 C,
Mazda 323 P 175/65R14
(Serie 13Zoll oder 14Zoll mit
175/65R14 oder 185/60R14
185/65R14 )
185/65R14
G21)
195/55R14
A01)K50)
195/60R14
A01)G21)K50)
65 bis 84 Mazda 323, 185/60R14
Mazda 323 F
(Serie 185/65R14 ww. 185/65R14
195/55R15)
195/60R14
e13*96/27*0023*04 945/820 4/100/54,1
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: NB
ABE / EG-Genehmigung: e11*96/79*0083*.., e11*98/14*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda MX-5 185/60R14 A02) bis A10)
E05) B22)E03)
185/65R14
195/60R14
175/65R14 M+S A02) bis A10)
B22)E05)
175/70R14 M+S
e11*98/14*0083*05E 655/665 4/100/54,1
Typ: NBD
ABE / EG-Genehmigung: e1*98/14*0192*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 Mazda MX-5 175/65R14 A02) bis A10)
B22)
185/60R14
185/65R14
195/60R14
e1*98/14*0192*01 645/665 4/100/54,1
Typ: DW
ABE / EG-Genehmigung: e1*97/27*0093*.., e1*98/14*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 55 Mazda Demio 175/60R14 A02) bis A10)
185/55R14
195/55R14
e11*98/14*0093*02E 780/755 4/100/54,0
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: BJ
ABE / EG-Genehmigung: e1*97/27*0094*.., e1*98/14*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 84 Mazda 323 175/65R14 A02) bis A10)
A91)E05) B22)
185/60R14
A91)
185/65R14
A91)
195/60R14
e11*98/14*0094*07E 960/865 4/100/54,0
Typ: BJD
ABE / EG-Genehmigung: e1*98/14*0181*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 72 Mazda 323 175/65R14 A02) bis A10)
A91)E05) B22)
185/60R14
A91)
185/65R14
A91)
195/60R14
e11*98/14*0181*00E 875/865 4/100/54,0
Typ(en): ABE / EG-Genehmigung(en):
NBD e1*98/14*0192*..
NB e11*96/79*0083*.., E11*98/14*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda MX-5 185/60R14 A02) bis A10)
EF0)
185/65R14
195/60R14
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B22) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- innenbelüftete Bremsscheibe Ø269,5x22 mm mit Faustsattel Kennz. FSX 16S
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
E03) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E08) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 13-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K50) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination in den Radhäusern an
Achse 2 zu gewährleisten, sind die Radhausausschnittkanten im Bereich oberhalb
Radmitte (auf ca. 150 mm Länge) anzulegen.
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3d
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K52) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind die
Radhausausschnittkanten an Achse 2 ab Türunterkante bis ca. 200 mm nach oben
umzulegen.
G21) Bei Fahrzeugen, bei denen die Reifengröße 185/65R14 nicht bereits in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
eingetragen ist, oder diese auch nicht in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Die Anlage Nr. 3d mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 24.04.2020
RA-000591-E0-104-03d~MA-4-100-54-ET35_53R4554.docx
