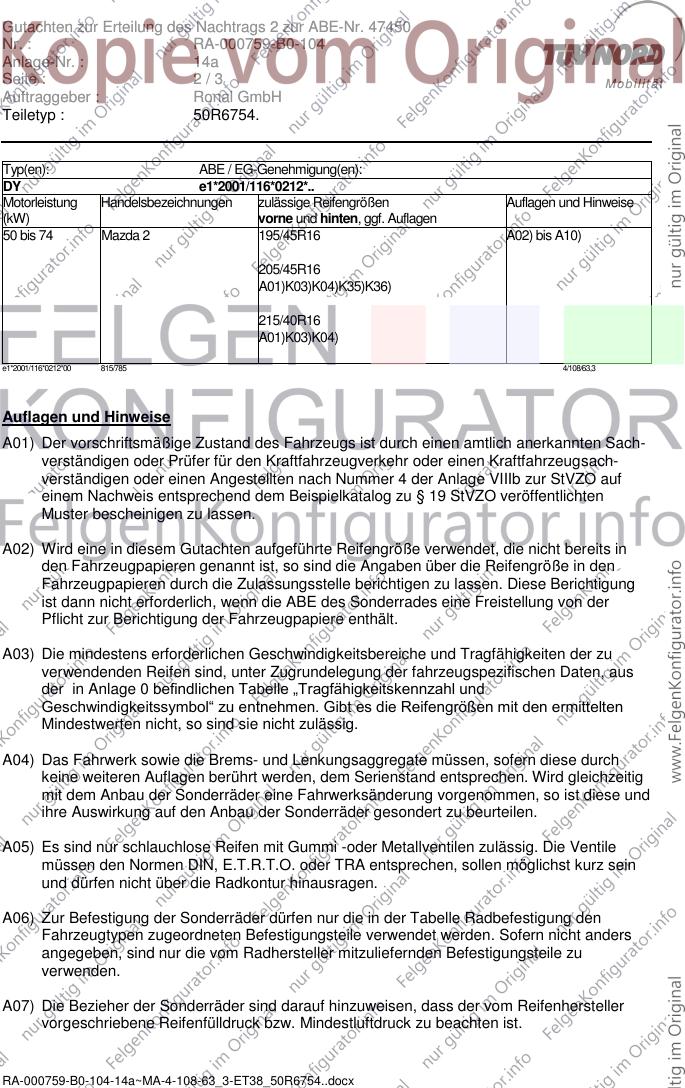

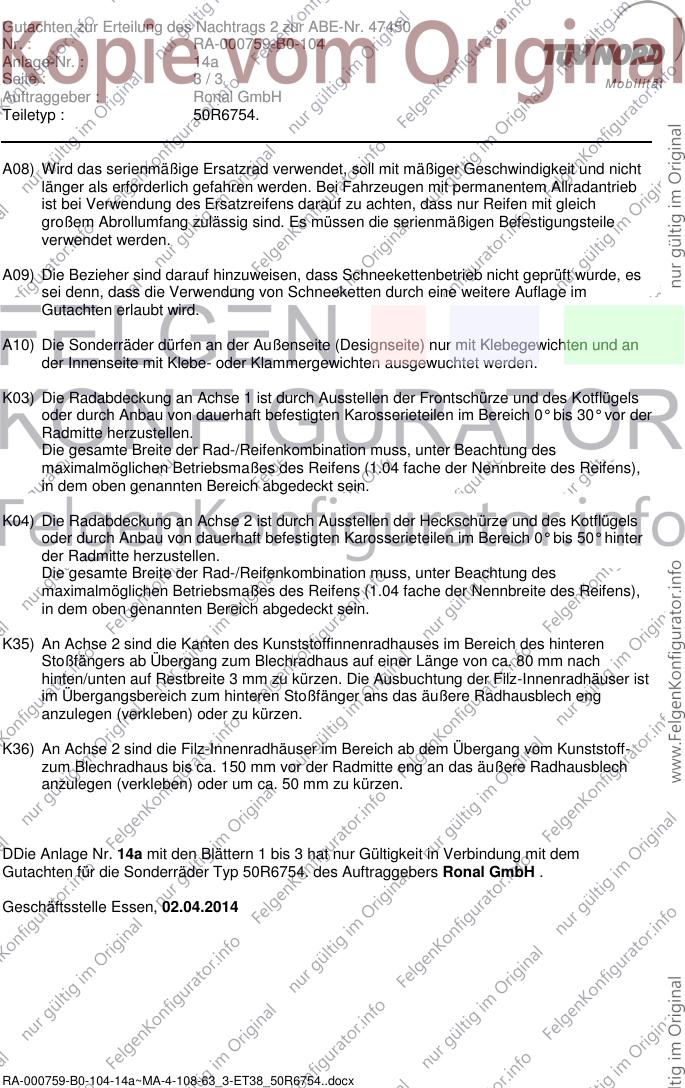

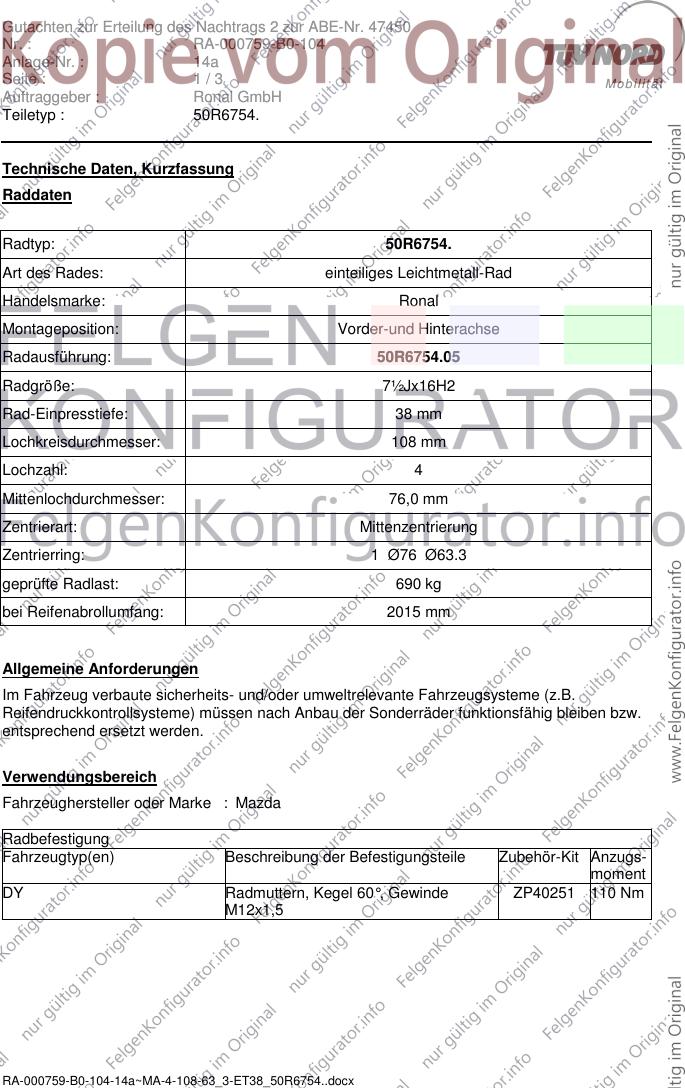

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47450
Nr. : RA-000759-B0-104
Anlage-Nr. : 14a
Seite : 1/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R6754.

Technische Daten, Kurzfassung
Raddaten

Radtyp: 50R6754.
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 50R6754.05
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2015 mm

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke : Mazda

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
DY Radmuttern, Kegel 60°, Gewinde ZP40251 110 Nm
M12x1,5

RA-000759-B0-104-14a~MA-4-108-63_3-ET38_50R6754..docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47450
Nr. : RA-000759-B0-104
Anlage-Nr. : 14a
Seite : 2/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R6754.

Typ(en): ABE / EG-Genehmigung(en):
DY e1*2001/116*0212*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Mazda 2 195/45R16 A02) bis A10)

205/45R16
A01)K03)K04)K35)K36)

215/40R16
A01)K03)K04)

e1*2001/116*0212*00 815/785 4/108/63,3

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

RA-000759-B0-104-14a~MA-4-108-63_3-ET38_50R6754..docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47450
Nr. : RA-000759-B0-104
Anlage-Nr. : 14a
Seite : 3/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R6754.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Sonderräder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an
der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K35) An Achse 2 sind die Kanten des Kunststoffinnenradhauses im Bereich des hinteren
Stoßfängers ab Übergang zum Blechradhaus auf einer Länge von ca. 80 mm nach
hinten/unten auf Restbreite 3 mm zu kürzen. Die Ausbuchtung der Filz-Innenradhäuser ist
im Übergangsbereich zum hinteren Stoßfänger ans das äußere Radhausblech eng
anzulegen (verkleben) oder zu kürzen.

K36) An Achse 2 sind die Filz-Innenradhäuser im Bereich ab dem Übergang vom Kunststoff-
zum Blechradhaus bis ca. 150 mm vor der Radmitte eng an das äußere Radhausblech
anzulegen (verkleben) oder um ca. 50 mm zu kürzen.

DDie Anlage Nr. 14a mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Sonderräder Typ 50R6754. des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 02.04.2014
