Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

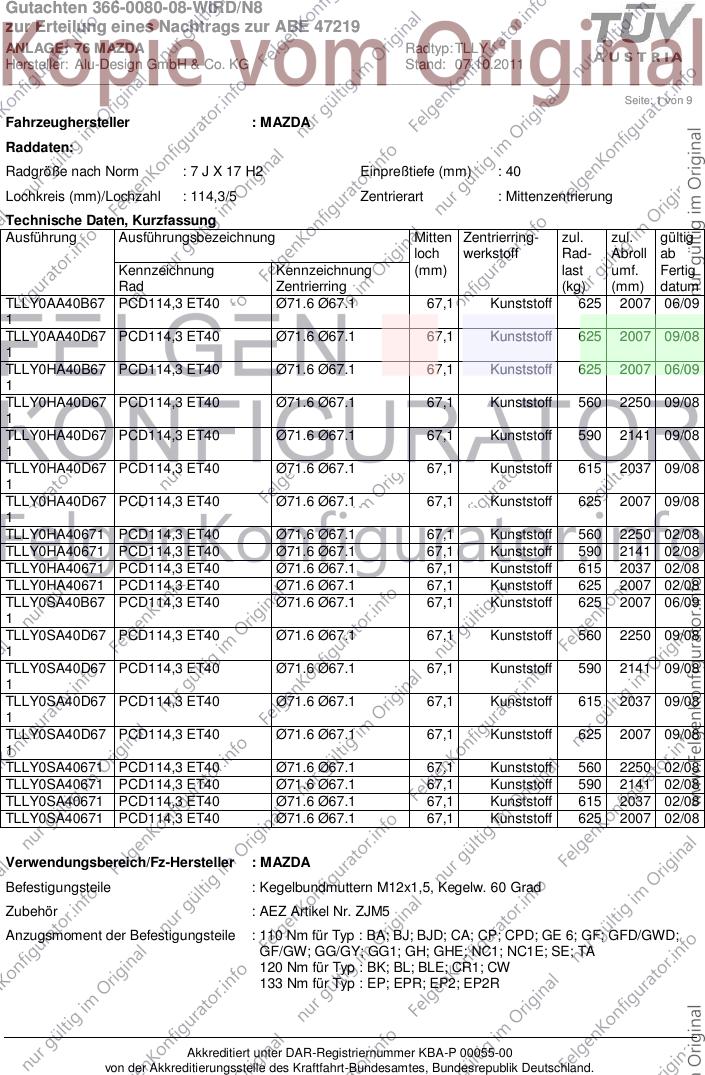

Seite: 1 von 9
Fahrzeughersteller : MAZDA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TLLY0AA40B67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
1
TLLY0AA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
1
TLLY0HA40B67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
1
TLLY0HA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
1
TLLY0HA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
1
TLLY0HA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
1
TLLY0HA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
1
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
TLLY0SA40B67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
1
TLLY0SA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
1
TLLY0SA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
1
TLLY0SA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
1
TLLY0SA40D67 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
1
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJM5
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : BA; BJ; BJD; CA; CP; CPD; GE 6; GF; GFD/GWD;
GF/GW; GG/GY; GG1; GH; GHE; NC1; NC1E; SE; TA
120 Nm für Typ : BK; BL; BLE; CR1; CW
133 Nm für Typ : EP; EPR; EP2; EP2R
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

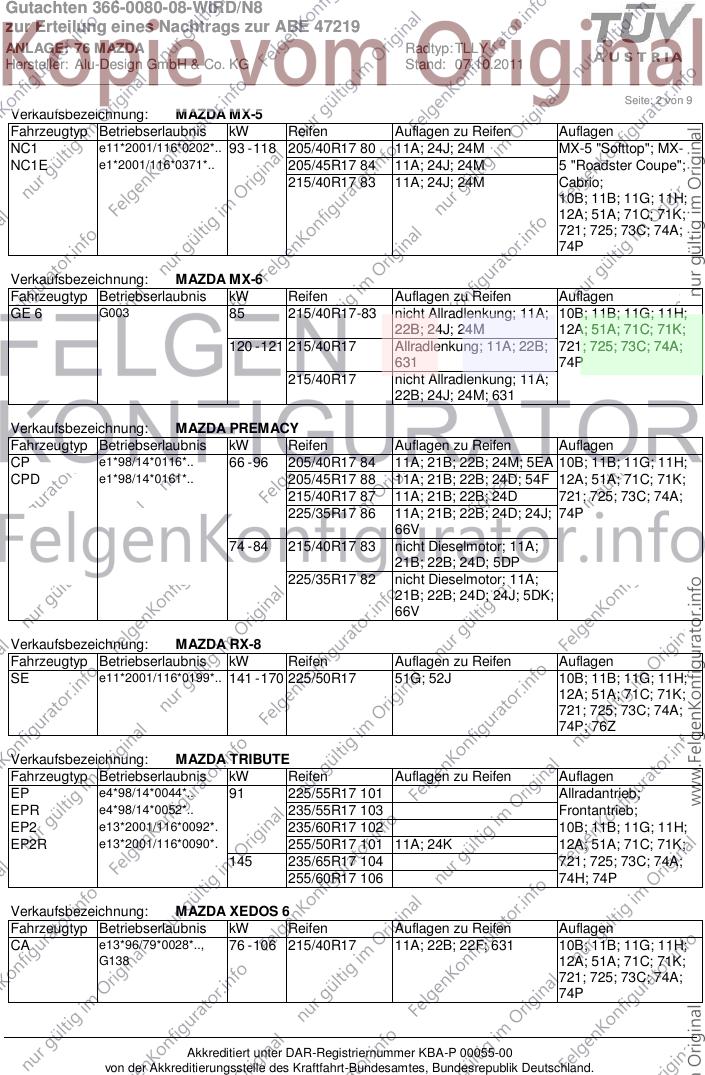

Seite: 2 von 9
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 205/40R17 80 11A; 24J; 24M MX-5 "Softtop"; MX-
NC1E e1*2001/116*0371*.. 205/45R17 84 11A; 24J; 24M 5 "Roadster Coupe";
215/40R17 83 11A; 24J; 24M Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA MX-6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE 6 G003 85 215/40R17-83 nicht Allradlenkung; 11A; 10B; 11B; 11G; 11H;
22B; 24J; 24M 12A; 51A; 71C; 71K;
120 - 121 215/40R17 Allradlenkung; 11A; 22B; 721; 725; 73C; 74A;
631 74P
215/40R17 nicht Allradlenkung; 11A;
22B; 24J; 24M; 631
Verkaufsbezeichnung: MAZDA PREMACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CP e1*98/14*0116*.. 66 - 96 205/40R17 84 11A; 21B; 22B; 24M; 5EA 10B; 11B; 11G; 11H;
CPD e1*98/14*0161*.. 205/45R17 88 11A; 21B; 22B; 24D; 54F 12A; 51A; 71C; 71K;
215/40R17 87 11A; 21B; 22B; 24D 721; 725; 73C; 74A;
225/35R17 86 11A; 21B; 22B; 24D; 24J; 74P
66V
74 - 84 215/40R17 83 nicht Dieselmotor; 11A;
21B; 22B; 24D; 5DP
225/35R17 82 nicht Dieselmotor; 11A;
21B; 22B; 24D; 24J; 5DK;
66V
Verkaufsbezeichnung: MAZDA RX-8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SE e11*2001/116*0199*.. 141 - 170 225/50R17 51G; 52J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Z
Verkaufsbezeichnung: MAZDA TRIBUTE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EP e4*98/14*0044*.. 91 225/55R17 101 Allradantrieb;
EPR e4*98/14*0052*.. 235/55R17 103 Frontantrieb;
EP2 e13*2001/116*0092*. 235/60R17 102 10B; 11B; 11G; 11H;
EP2R e13*2001/116*0090*. 255/50R17 101 11A; 24K 12A; 51A; 71C; 71K;
145 235/65R17 104 721; 725; 73C; 74A;
255/60R17 106 74H; 74P
Verkaufsbezeichnung: MAZDA XEDOS 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CA e13*96/79*0028*.., 76 - 106 215/40R17 11A; 22B; 22F; 631 10B; 11B; 11G; 11H;
G138 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

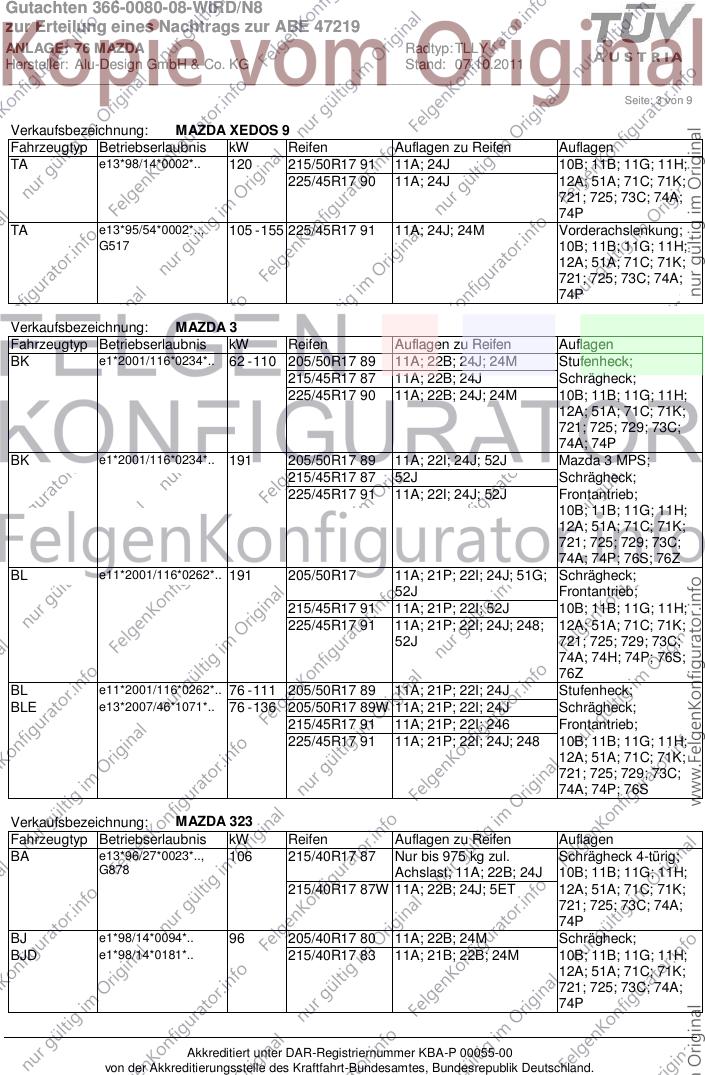

Seite: 3 von 9
Verkaufsbezeichnung: MAZDA XEDOS 9
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e13*98/14*0002*.. 120 215/50R17 91 11A; 24J 10B; 11B; 11G; 11H;
225/45R17 90 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
TA e13*95/54*0002*.., 105 - 155 225/45R17 91 11A; 24J; 24M Vorderachslenkung;
G517 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen
Auflagen
BK e1*2001/116*0234*.. 62 - 110 205/50R17 89 11A; 22B; 24J; 24M
Stufenheck;
215/45R17 87 11A; 22B; 24J Schrägheck;
225/45R17 90 11A; 22B; 24J; 24M
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
BK e1*2001/116*0234*.. 191 205/50R17 89 11A; 22I; 24J; 52J Mazda 3 MPS;
215/45R17 87 52J Schrägheck;
225/45R17 91 11A; 22I; 24J; 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S; 76Z
BL e11*2001/116*0262*.. 191 205/50R17 11A; 21P; 22I; 24J; 51G; Schrägheck;
52J Frontantrieb;
215/45R17 91 11A; 21P; 22I; 52J 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21P; 22I; 24J; 248; 12A; 51A; 71C; 71K;
52J 721; 725; 729; 73C;
74A; 74H; 74P; 76S;
76Z
BL e11*2001/116*0262*.. 76 - 111 205/50R17 89 11A; 21P; 22I; 24J Stufenheck;
BLE e13*2007/46*1071*.. 76 - 136 205/50R17 89W 11A; 21P; 22I; 24J Schrägheck;
215/45R17 91 11A; 21P; 22I; 246 Frontantrieb;
225/45R17 91 11A; 21P; 22I; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
Verkaufsbezeichnung: MAZDA 323
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e13*96/27*0023*.., 106 215/40R17 87 Nur bis 975 kg zul. Schrägheck 4-türig;
G878 Achslast; 11A; 22B; 24J 10B; 11B; 11G; 11H;
215/40R17 87W 11A; 22B; 24J; 5ET 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
BJ e1*98/14*0094*.. 96 205/40R17 80 11A; 22B; 24M Schrägheck;
BJD e1*98/14*0181*.. 215/40R17 83 11A; 21B; 22B; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

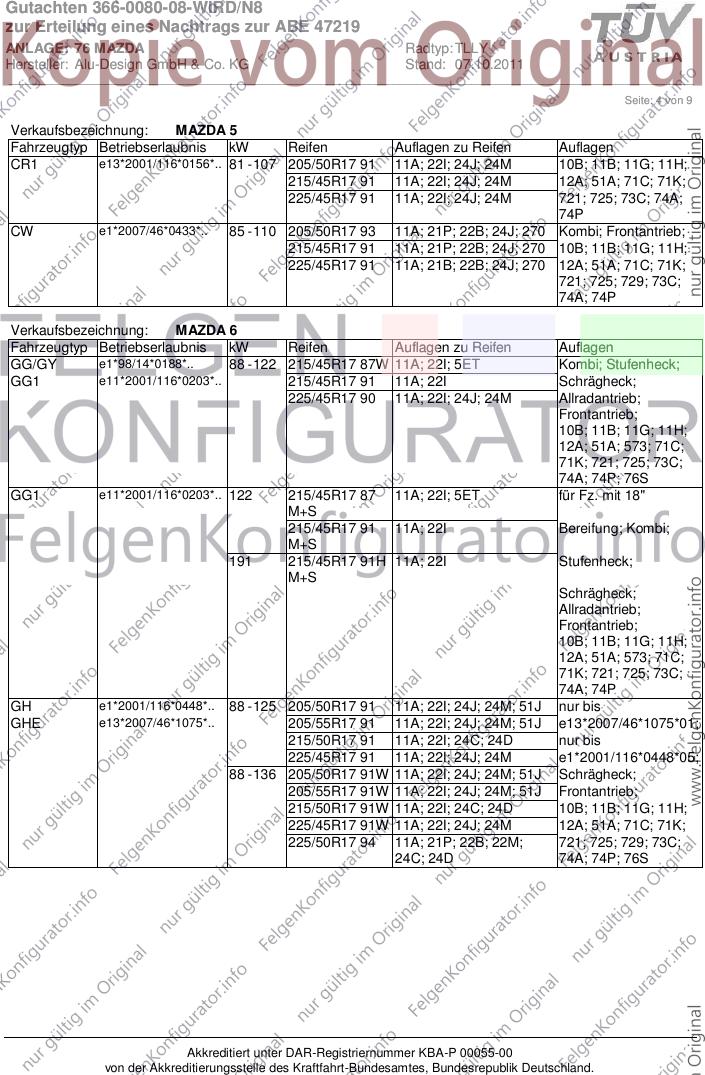

Seite: 4 von 9
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 205/50R17 91 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
215/45R17 91 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
225/45R17 91 11A; 22I; 24J; 24M 721; 725; 73C; 74A;
74P
CW e1*2007/46*0433*.. 85 - 110 205/50R17 93 11A; 21P; 22B; 24J; 270 Kombi; Frontantrieb;
215/45R17 91 11A; 21P; 22B; 24J; 270 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21B; 22B; 24J; 270 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 215/45R17 87W 11A; 22I; 5ET Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 215/45R17 91 11A; 22I Schrägheck;
225/45R17 90 11A; 22I; 24J; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S
GG1 e11*2001/116*0203*.. 122 215/45R17 87 11A; 22I; 5ET für Fz. mit 18"
M+S
215/45R17 91 11A; 22I Bereifung; Kombi;
M+S
191 215/45R17 91H 11A; 22I Stufenheck;
M+S
Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
GH e1*2001/116*0448*.. 88 - 125 205/50R17 91 11A; 22I; 24J; 24M; 51J nur bis
GHE e13*2007/46*1075*.. 205/55R17 91 11A; 22I; 24J; 24M; 51J e13*2007/46*1075*01;
215/50R17 91 11A; 22I; 24C; 24D nur bis
225/45R17 91 11A; 22I; 24J; 24M e1*2001/116*0448*05;
88 - 136 205/50R17 91W 11A; 22I; 24J; 24M; 51J Schrägheck;
205/55R17 91W 11A; 22I; 24J; 24M; 51J Frontantrieb;
215/50R17 91W 11A; 22I; 24C; 24D 10B; 11B; 11G; 11H;
225/45R17 91W 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
225/50R17 94 11A; 21P; 22B; 22M; 721; 725; 729; 73C;
24C; 24D 74A; 74P; 76S
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

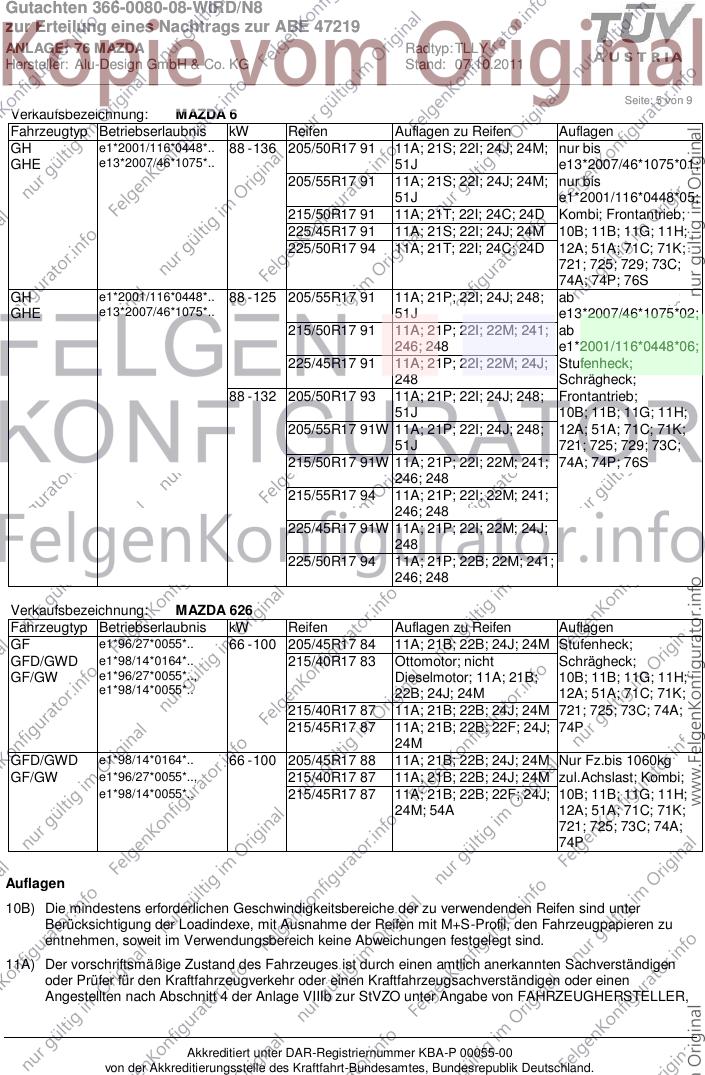

Seite: 5 von 9
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 136 205/50R17 91 11A; 21S; 22I; 24J; 24M;
nur bis
GHE e13*2007/46*1075*.. 51J e13*2007/46*1075*01;
205/55R17 91 11A; 21S; 22I; 24J; 24M;
nur bis
51J e1*2001/116*0448*05;
215/50R17 91 11A; 21T; 22I; 24C; 24D
Kombi; Frontantrieb;
225/45R17 91 11A; 21S; 22I; 24J; 24M
10B; 11B; 11G; 11H;
225/50R17 94 11A; 21T; 22I; 24C; 24D
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
GH e1*2001/116*0448*.. 88 - 125 205/55R17 91 11A; 21P; 22I; 24J; 248; ab
GHE e13*2007/46*1075*.. 51J e13*2007/46*1075*02;
215/50R17 91 11A; 21P; 22I; 22M; 241; ab
246; 248 e1*2001/116*0448*06;
225/45R17 91 11A; 21P; 22I; 22M; 24J; Stufenheck;
248 Schrägheck;
88 - 132 205/50R17 93 11A; 21P; 22I; 24J; 248; Frontantrieb;
51J 10B; 11B; 11G; 11H;
205/55R17 91W 11A; 21P; 22I; 24J; 248; 12A; 51A; 71C; 71K;
51J 721; 725; 729; 73C;
215/50R17 91W 11A; 21P; 22I; 22M; 241; 74A; 74P; 76S
246; 248
215/55R17 94 11A; 21P; 22I; 22M; 241;
246; 248
225/45R17 91W 11A; 21P; 22I; 22M; 24J;
248
225/50R17 94 11A; 21P; 22B; 22M; 241;
246; 248
Verkaufsbezeichnung: MAZDA 626
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e1*96/27*0055*.. 66 - 100 205/45R17 84 11A; 21B; 22B; 24J; 24M Stufenheck;
GFD/GWD e1*98/14*0164*.. 215/40R17 83 Ottomotor; nicht Schrägheck;
GF/GW e1*96/27*0055*.., Dieselmotor; 11A; 21B; 10B; 11B; 11G; 11H;
e1*98/14*0055*.. 22B; 24J; 24M 12A; 51A; 71C; 71K;
215/40R17 87 11A; 21B; 22B; 24J; 24M 721; 725; 73C; 74A;
215/45R17 87 11A; 21B; 22B; 22F; 24J; 74P
24M
GFD/GWD e1*98/14*0164*.. 66 - 100 205/45R17 88 11A; 21B; 22B; 24J; 24M Nur Fz.bis 1060kg
GF/GW e1*96/27*0055*.., 215/40R17 87 11A; 21B; 22B; 24J; 24M zul.Achslast; Kombi;
e1*98/14*0055*.. 215/45R17 87 11A; 21B; 22B; 22F; 24J; 10B; 11B; 11G; 11H;
24M; 54A 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

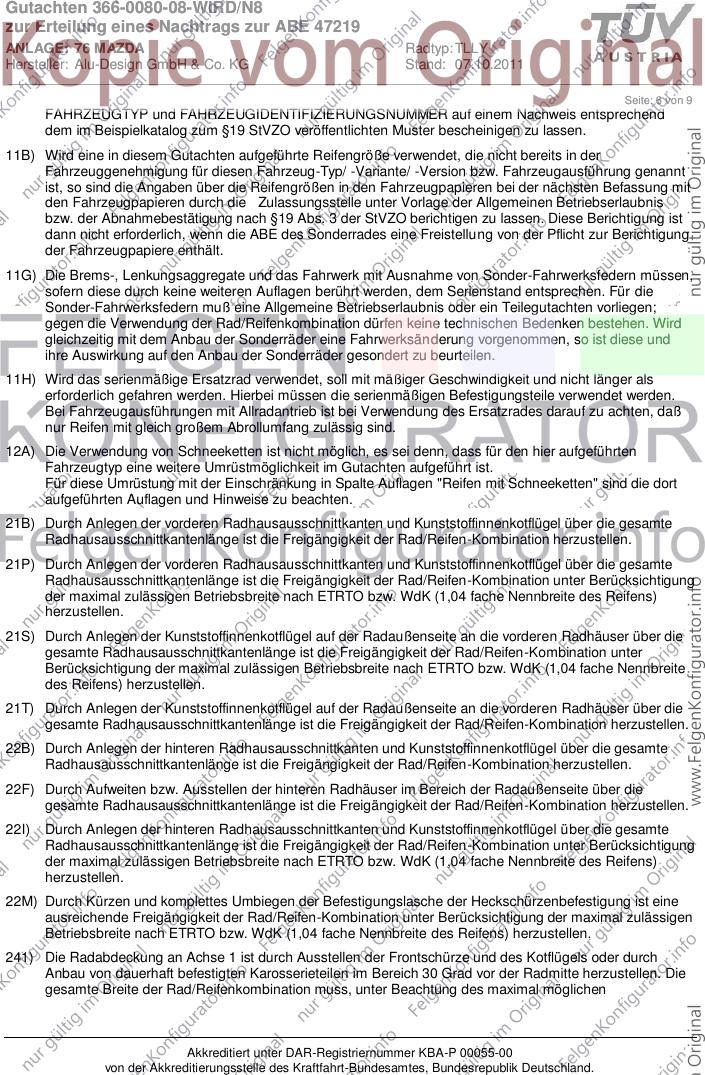

Seite: 6 von 9
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

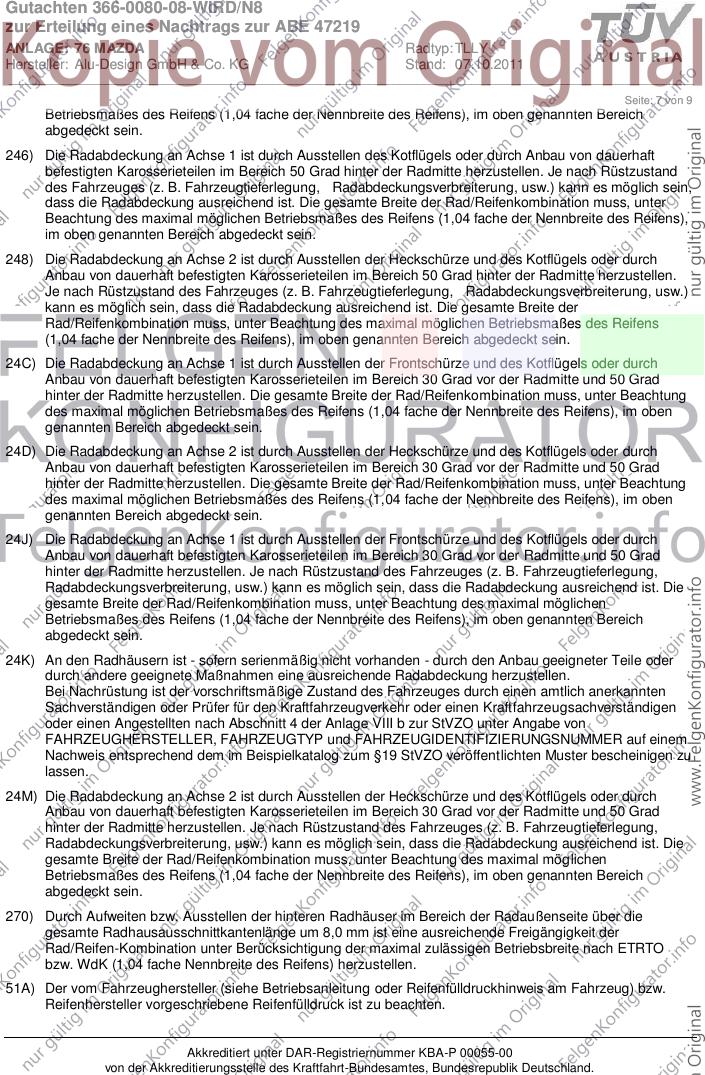

Seite: 7 von 9
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

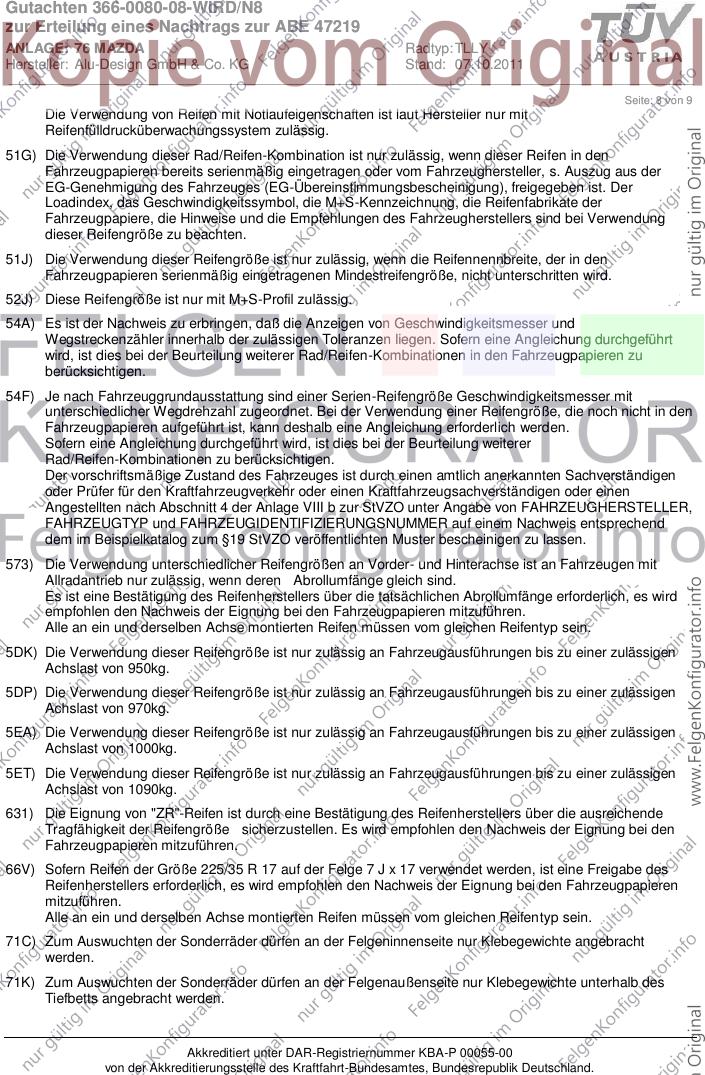

Seite: 8 von 9
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DP) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 970kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
66V) Sofern Reifen der Größe 225/35 R 17 auf der Felge 7 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 76 MAZDA Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.10.2011
__________________________________________________________________________________________________________________

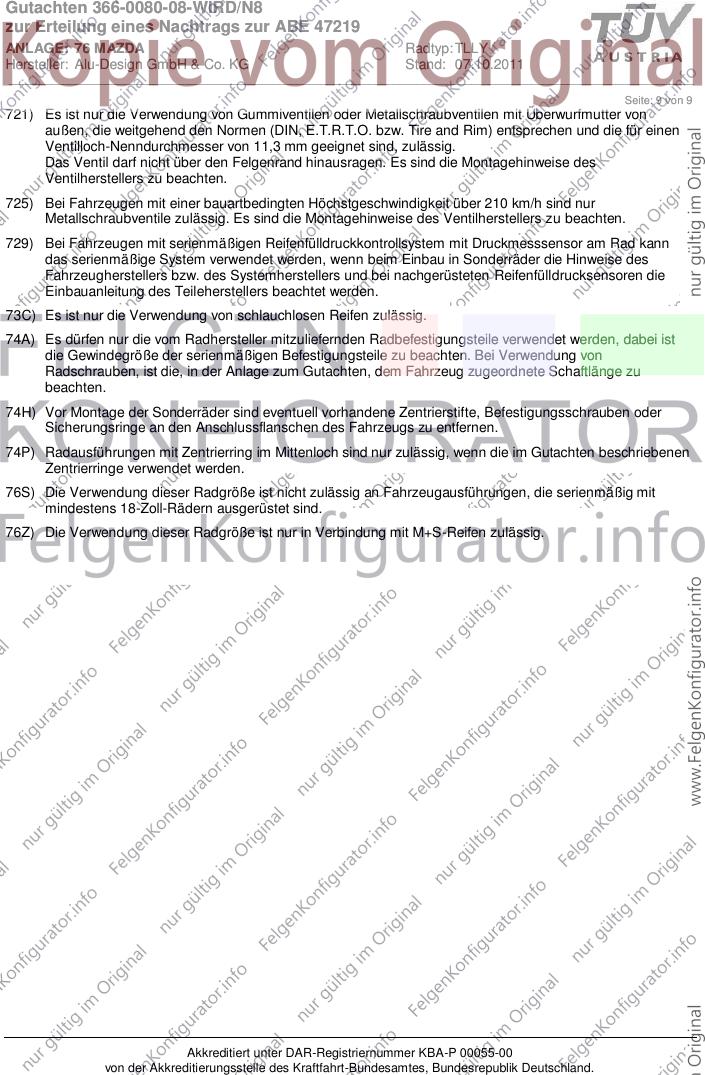

Seite: 9 von 9
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
